Hyundai Ioniq Electric 2017 Omaniku Käsiraamat (in Estonian)

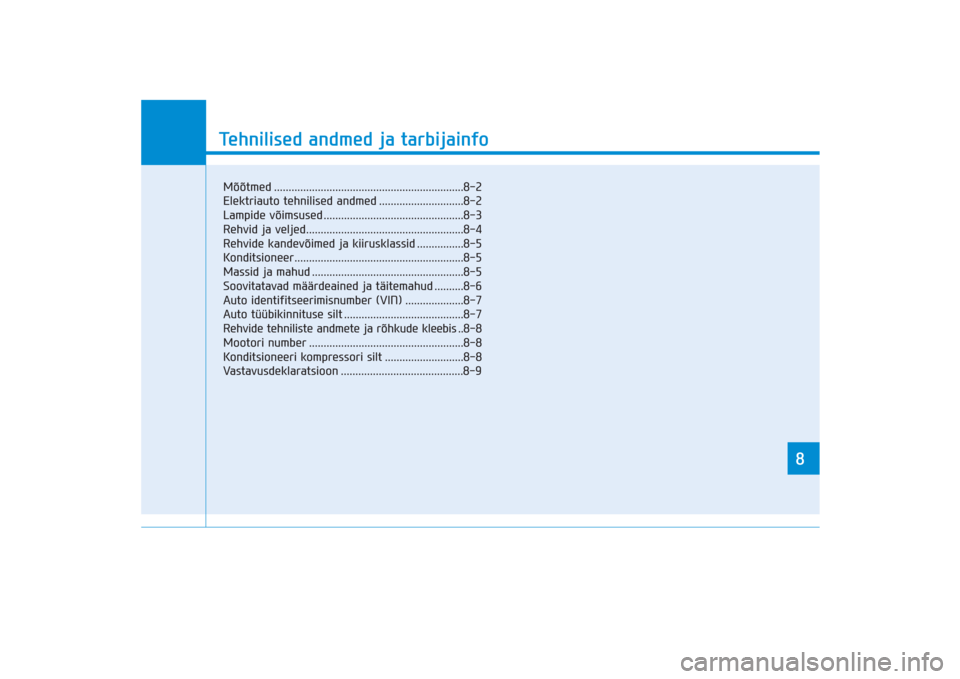

8Tehnilised andmed ja tarbijainfo8
Tehnilised andmed ja tarbijainfo
8
Mõõtmed .................................................................8-2
Elektriauto tehnilised andmed .............................8-2
Lampide võimsused ................................................8-3
Rehvid ja veljed......................................................8-4
Rehvide kandevõimed ja kiirusklassid ................8-5
Konditsioneer..........................................................8-5
Massid ja mahud ....................................................8-5
Soovitatavad määrdeained ja täitemahud ..........8-6
Auto identifitseerimisnumber (VIN) ....................8-7
Auto tüübikinnituse silt .........................................8-7
Rehvide tehniliste andmete ja rõhkude kleebis ..8-8
Mootori number .....................................................8-8
Konditsioneeri kompressori silt ...........................8-8
Vastavusdeklaratsioon ..........................................8-9
AE EV Eng 8_EE_CM(FL).qxd 16.03.2017 22:44 Page 1

8-2Tehnilised andmed ja tarbijainfoMÕÕTMED
ELEKTRIAUTO TEHNILISED ANDMED
Mootor Aku (liitiumioon-polümeeraku)
Autosisene aku-
laadija (OBC)
Suurim võimsus (kW)
Suurim pöördemoment (Nm) Mahtuvus (kWh)
Võimsus (kW)
Pinge (V)
Suurim võimsus (kW)
88
295 28
98
360
6,6
Mõõde
mm
Kogupikkus
4470
Kogulaius
1820
Kogukõrgus
Euroopa mudelid
1450
V.a Euroopa mudelid
1460
Eesmine rööbe
1555
Tagumine rööbe
1564
Teljevahe
2700
OBC: On-Board Battery Charger – autosisene akulaadija
AE EV Eng 8_EE_CM(FL).qxd 16.03.2017 22:44 Page 2

8-3
8Tehnilised andmed ja tarbijainfo
LAMPIDE VÕIMSUSED
Tuli Lambi tüüp Võimsus, W
EesTüüp AEsituliLähituli H7LL 55
Kaugtuli 9005HL+ 60
Seisutuli (ääretuli) W5W 5
Suunatuli PY21W 21
Tüüp BEsituliLähituli LED LED
Kaugtuli 9005HL+ 60
Seisutuli (ääretuli) LED LED
Suunatuli LED LED
PäevatuliLED LED
KülgsuunatuliLED LED
TagaPiduri-/tagatuliLED LED
SuunatuliPY21W 21
TagatuliLED LED
TagurdustuliW16W 16
UdutuliLED LED
Kõrge lisapidurituli LED LED
Numbrimärgi tuli W5W 5
Sise-
valgustusKaardilugemistuliTüüp A W10W 10
Tüüp B LED LED
LaetuliTüüp A FESTOON 8
Tüüp B LED LED
Peegli tuli päikesesirmis FESTOON 5
Pakiruumi tuli FESTOON 5
AE EV Eng 8_EE_CM(FL).qxd 16.03.2017 22:44 Page 3

8-4Tehnilised andmed ja tarbijainfoREHVID JA VELJED
Ratas Rehvi mõõtVelje
mõõtRehvirõhk, bar (kPa, psi)
Rattamutrite
pingutusmoment
kgf•m (lbf•ft, N•m) Normaalkoormus*
1
Suurim koormus
EesTagaEes Taga
Täismõõdus ratas 205/55 R16 6.5J X 16 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36)11–13
(79–94, 107–127)
Kui vahetate rehve, kasutage kindlasti oma auto originaalrehvidega samas mõõdus rehve.
Mis tahes muus mõõdus rehvide kasutamine võib kahjustada auto veermikuga seotud osi või põhjustada
häireid nende töös.
ETTEVAATUST
*1 : Normaalkoormus: kuni 3 inimest• Kui lähiajal on oodata külma ilma, võib normikohasele rehvirõhule lisada 20 kPa (3 psi). Rõhk langeb rehvides
temperatuuri alanemisel reeglina 7 kPa (1 psi) iga 7 kraadi kohta. Kui on oodata suuri temperatuurikõikumisi,
kontrollige rõhku auto rehvides vastavalt vajadusele uuesti, et hoida rõhk rehvides õigel tasemel.
• Suurtel kõrgustel üle merepinna õhurõhk üldjuhul langeb. Niisiis – kui kavatsete sõita kõrgele mägedesse,
kontrollige enne sõitu rehvirõhku. Vajadusel täitke need õige rõhuni: vastavalt kõrguse muutumisele tuleb
lisada 10 kPa iga 1000 meetri tõusu kohta (2,4 psi ühe miili tõusu kohta).
NB!
AE EV Eng 8_EE_CM(FL).qxd 16.03.2017 22:44 Page 4

8-5
8Tehnilised andmed ja tarbijainfo
REHVIDE KANDEVÕIMED JA KIIRUSKLASSID *1KI: Koormusindeks *
2KK: Kiirusklassi tähis
Min: tagaistme taga, laeni
Maks: esiistmete taga, laeni
Ratas Rehvi mõõt Velje mõõtKandevõime Kiirusklass
KI*
1
kg KK*
2
km/h
Täismõõdus ratas 205/55 R16 6.5J X 16 91 615 H 210
MASSID JA MAHUDSuurim lubatud täismass
(registrimass) kg
Pakiruumi maht, l
Min
Maks
1880
450
1410
KONDITSIONEER
Aine
Kaal või maht Klassifikatsioon
Külmaaine g
550±25
R-1234yf (Euroopa mudelid)
R-134a (v.a Euroopa mudelid)
Kompressori määrdeõli g
180±10
POE-õli
Üksikasjalikuma teabe saamiseks võtke ühendust volitatud HYUNDAI teenindusega.
AE EV Eng 8_EE_CM(FL).qxd 16.03.2017 22:44 Page 5

8-6Tehnilised andmed ja tarbijainfoSOOVITATAVAD MÄÄRDEAINED JA TÄITEMAHUDAuto parima töökorra ja vastupidavuse tagamiseks kasutage ainult ettenähtud kvaliteetseid määrdeaineid.
Teie autos soovitatakse kasutada järgnevaid määrdeaineid ja vedelikke.
Määrdeaine Kogus (liitrites) Klassifikatsioon
Reduktori vedelik1,0–1,1
70W, API GL-4, TCGO-9 (MS517-14)
Jahutusvedelik 6,7 Antifriisi ja destilleeritud vee segu
(fosfaadipõhine etüleenglükooli baasil jahutusvedelik
alumiiniumradiaatorile)
Pidurivedelik0,7–0,8
FMVSS116 DOT-3 või DOT-4
AE EV Eng 8_EE_CM(FL).qxd 16.03.2017 22:44 Page 6

8-7
8Tehnilised andmed ja tarbijainfo
Auto identifitseerimisnumber (VIN)
on number, mida kasutatakse teie
auto registreerimisel, aga ka kõikide
muude auto omandiõigusega seotud
küsimuste lahendamisel.
Number on pressitud põrandale
kaassõitja esiistme (või juhiistme)
alla. Numbri vaatamiseks avage kate.VIN-number on kirjas ka armatuur-
laua peale kinnitatud plaadil. Plaadil
olev number on hästi näha väljast-
poolt läbi esiklaasi.Auto tüübikinnituse silt asub juhi-
poolsel (või kaassõitjapoolsel) kesk-
piilaril. Sellele on märgitud ka auto
identifitseerimisnumber (VIN).AUTO IDENTIFITSEERIMISNUMBER (VIN)
AUTO TÜÜBIKINNITUSE SILT
OAE086004L
VIN-numbri plaat (kui on varustuses)
OAE086001
Kerenumber
OAE086002
AE EV Eng 8_EE_CM(FL).qxd 16.03.2017 22:44 Page 7

8-8Tehnilised andmed ja tarbijainfoTeie uue auto rehvid on valitud nii, et
igapäevasel tavalisel sõidul oleks ta-
gatud parimad sõiduomadused.
Rehvide tehniliste andmete ja rõhkude
kleebisel, mis asub juhipoolsel kesk-
piilaril, on kirjas teie auto soovitatavad
rehvirõhud. Mootori number on vermitud mootori-
plokile, nagu näha juuresoleval pildil.
Mootori number on nähtav auto alt.Kompressori sildil on kirjas andmed
teie auto varustusse kuuluva kondit-
sioneeri kompressori tüübi kohta:
mudel, tarnija tootekood, tootmis-
number, külmaaine (1) ja õli (2). REHVIDE TEHNILISTE
ANDMETE JA RÕHKUDE
KLEEBISMOOTORI NUMBER
OHC081001
KONDITSIONEERI
KOMPRESSORI SILT
OAEE086001
OAE086002LOAE086002R
Parempoolse rooliga mudelVasakpoolse rooliga mudel
AE EV Eng 8_EE_CM(FL).qxd 16.03.2017 22:44 Page 8

8-9
8Tehnilised andmed ja tarbijainfo
Kõik auto osad, mis kasutavad oma
töös erinevaid raadiosagedusi, vas-
tavad direktiivi 1995/5/EÜ nõuetele
ja sellest tulenevatele teistele asja-
kohastele sätetele.Täiendav teave, sh tootja vastavus-
deklaratsioon, on kättesaadav
HYUNDAI veebilehel:http://service.hyundai-motor.com
CE0678
VASTAVUSDEKLARATSIOONNäide
