Hyundai Ioniq Hybrid 2017 Instrukcja Obsługi (in Polish)

7-51
Opis bezpieczników i przekaźników

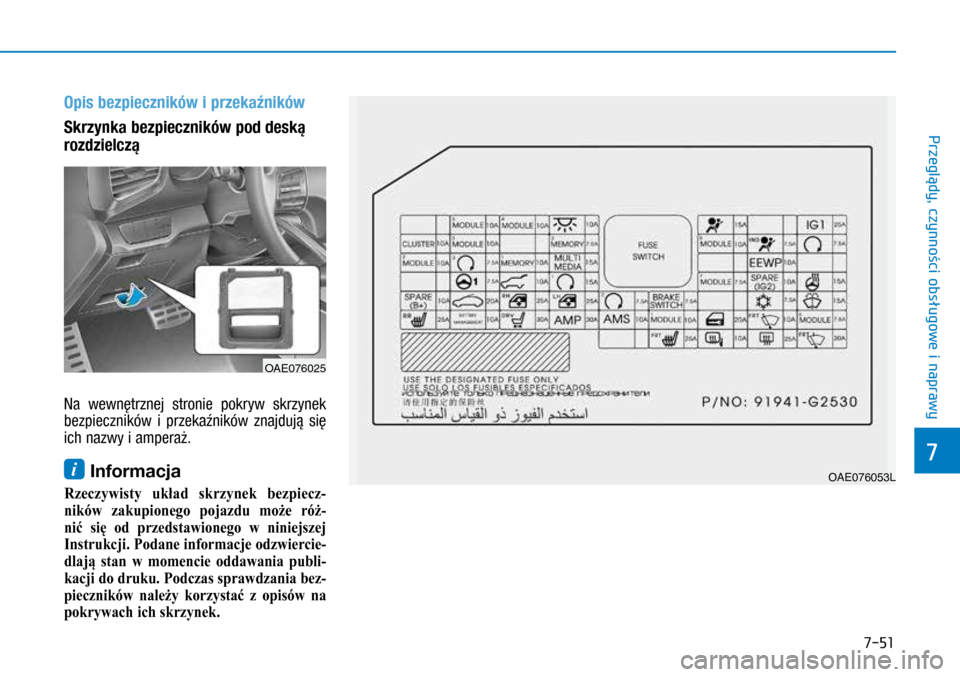

Skrzynka bezpieczników pod deską
rozdzielczą
Na wewnętrznej stronie pokryw skrzynek
bezpieczników i  przekaźników znajdują się
ich nazwy i amperaż.
i Informacja
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w

niniejszej
Instrukcji.

Podane informacje odzwiercie-
dlają stan w

momencie
oddawania publi-
kacji do druku. Podczas sprawdzania bez-
pieczników należy korzystać z

opisów
na
pokrywach ich skrzynek.
OAE076025
OAE076053L
7
Przeglądy, czynnołci obsżugowe i
naprawy

7-52

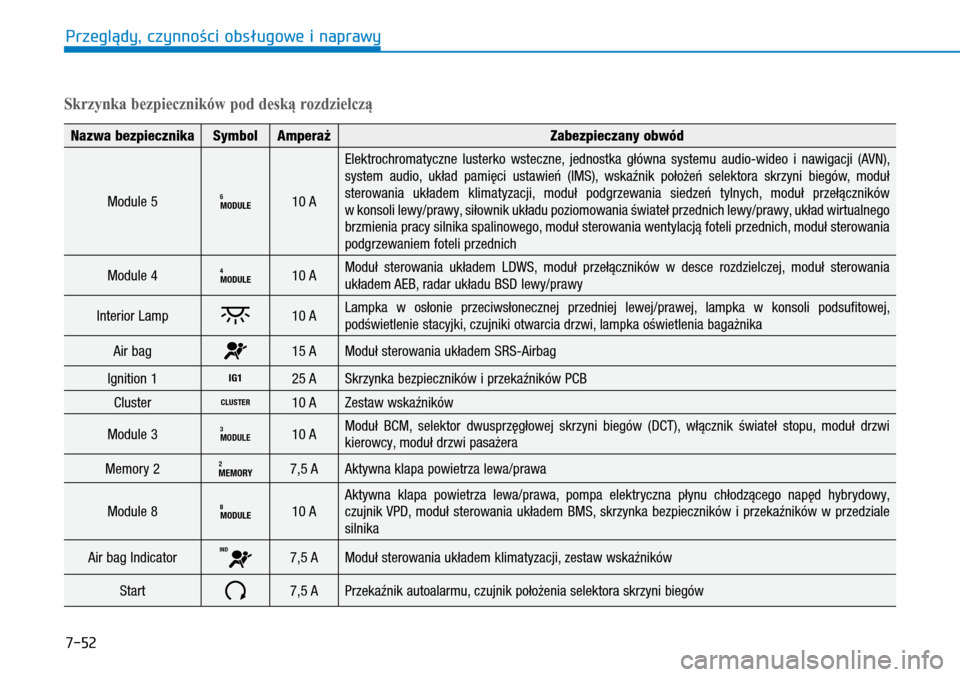

Skrzynka bezpieczników pod deską rozdzielczą
Nazwa bezpiecznikaSymbol Amperaż Zabezpieczany obwód
Module 5
MODULE510 A Elektrochromatyczne lusterko wsteczne, jednostka główna systemu audio-wideo i  nawigacji (AVN),
system audio, układ pamięci ustawień (IMS), wskaźnik położeń selektora skrzyni biegów, moduł
sterowania układem klimatyzacji, moduł podgrzewania siedzeń tylnych, moduł przełączników
w konsoli lewy/prawy, siłownik układu poziomowania świateł przednich lewy/prawy, układ wirtualnego
brzmienia pracy silnika spalinowego, moduł sterowania wentylacją foteli przednich, moduł sterowania
podgrzewaniem foteli przednich
Module 4
MODULE410 A Moduł sterowania układem LDWS, moduł przełączników w  desce rozdzielczej, moduł sterowania
układem AEB, radar układu BSD lewy/prawy
Interior Lamp
10 A Lampka w  osłonie przeciwsłonecznej przedniej lewej/prawej, lampka w  konsoli podsufitowej,
podświetlenie stacyjki, czujniki otwarcia drzwi, lampka oświetlenia bagażnika
Air bag
15 A Moduł sterowania układem SRS-Airbag
Ignition 1
IG125 A Skrzynka bezpieczników i przekaźników PCB
Cluster
CLUSTER10 A Zestaw wskaźników
Module 3
MODULE310 A Moduł BCM, selektor dwusprzęgłowej skrzyni biegów (DCT), włącznik świateł stopu, moduł drzwi
kierowcy, moduł drzwi pasażera
Memory 2
MEMORY27,5 A Aktywna klapa powietrza lewa/prawa
Module 8
MODULE810 A Aktywna klapa powietrza lewa/prawa, pompa elektryczna płynu chłodzącego napęd hybrydowy,
czujnik VPD, moduł sterowania układem BMS, skrzynka bezpieczników i przekaźników w  przedziale
silnika
Air bag Indicator
IND7,5 A Moduł sterowania układem klimatyzacji, zestaw wskaźników
Start
7,5 A Przekaźnik autoalarmu, czujnik położenia selektora skrzyni biegów
Przeglłdy, czynnoąci obsśugowe i naprawy

7-53

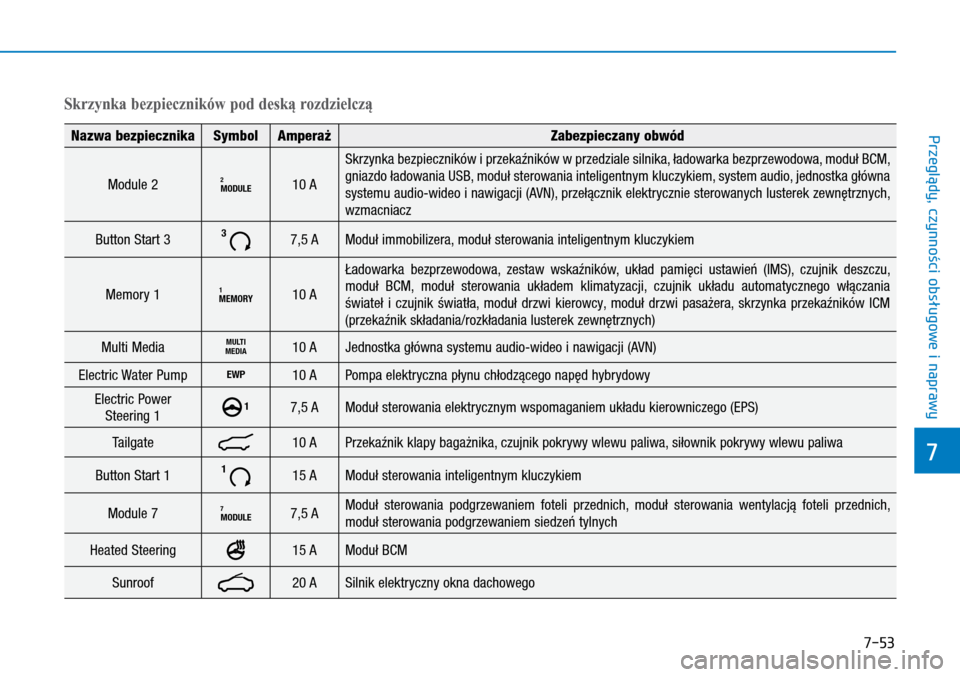

Skrzynka bezpieczników pod deską rozdzielczą
Nazwa bezpiecznikaSymbol Amperaż Zabezpieczany obwód
Module 2
MODULE210 A Skrzynka bezpieczników i przekaźników w przedziale silnika, ładowarka bezprzewodowa, moduł BCM,
gniazdo ładowania USB, moduł sterowania inteligentnym kluczykiem, system audio, jednostka główna
systemu audio-wideo i nawigacji (AVN), przełącznik elektrycznie sterowanych lusterek zewnętrznych,
wzmacniacz
Button Start 3
37,5 A Moduł immobilizera, moduł sterowania inteligentnym kluczykiem
Memory 1
MEMORY110 A Ładowarka bezprzewodowa, zestaw wskaźników, układ pamięci ustawień (IMS), czujnik deszczu,
moduł BCM, moduł sterowania układem klimatyzacji, czujnik układu automatycznego włączania
świateł i  czujnik światła, moduł drzwi kierowcy, moduł drzwi pasażera, skrzynka przekaźników ICM
(przekaźnik składania/rozkładania lusterek zewnętrznych)
Multi Media
MULTI
MEDIA10 A Jednostka główna systemu audio-wideo i nawigacji (AVN)
Electric Water Pump
EWP10 A Pompa elektryczna płynu chłodzącego napęd hybrydowy
Electric Power Steering 1
17,5 A Moduł sterowania elektrycznym wspomaganiem układu kierowniczego (EPS)
Tailgate
10 A Przekaźnik klapy bagażnika, czujnik pokrywy wlewu paliwa, siłownik pokrywy wlewu paliwa
Button Start 1
115 A Moduł sterowania inteligentnym kluczykiem
Module 7
MODULE77,5 A Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich,
moduł sterowania podgrzewaniem siedzeń tylnych
Heated Steering
15 A Moduł BCM
Sunroof
20 A Silnik elektryczny okna dachowego
7
Przeglżdy, czynności obsąugowe i
naprawy

7-54

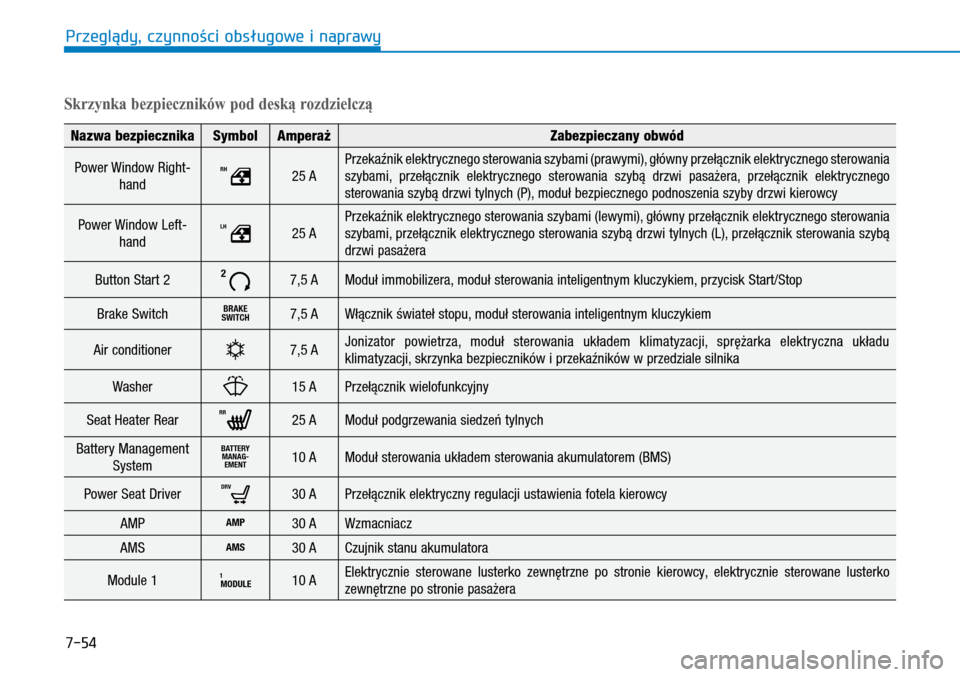

Skrzynka bezpieczników pod deską rozdzielczą
Nazwa bezpiecznikaSymbol Amperaż Zabezpieczany obwód
Power Window Right- hand
RH25 A Przekaźnik elektrycznego sterowania szybami (prawymi), główny przełącznik elektrycznego sterowania
szybami, przełącznik elektrycznego sterowania szybą drzwi pasażera, przełącznik elektrycznego
sterowania szybą drzwi tylnych (P), moduł bezpiecznego podnoszenia szyby drzwi kierowcy
Power Window Left- hand
LH25 A Przekaźnik elektrycznego sterowania szybami (lewymi), główny przełącznik elektrycznego sterowania
szybami, przełącznik elektrycznego sterowania szybą drzwi tylnych (L), przełącznik sterowania szybą
drzwi pasażera
Button Start 2
27,5 A Moduł immobilizera, moduł sterowania inteligentnym kluczykiem, przycisk Start/Stop
Brake Switch
BRAKE
SWITCH7,5 A Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem
Air conditioner
7,5 A Jonizator powietrza, moduł sterowania układem klimatyzacji, sprężarka elektryczna układu
klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale silnika
Washer
15 A Przełącznik wielofunkcyjny
Seat Heater Rear
RR25 A Moduł podgrzewania siedzeń tylnych
Battery Management System
BATTERYMANAG- EMENT10 A Moduł sterowania układem sterowania akumulatorem (BMS)
Power Seat Driver
DRV30 A Przełącznik elektryczny regulacji ustawienia fotela kierowcy
AMP
AMP30 A Wzmacniacz
AMS
AMS30 A Czujnik stanu akumulatora
Module 1
MODULE110 A Elektrycznie sterowane lusterko zewnętrzne po stronie kierowcy, elektrycznie sterowane lusterko
zewnętrzne po stronie pasażera
Przeglłdy, czynnoąci obsśugowe i naprawy

7-55

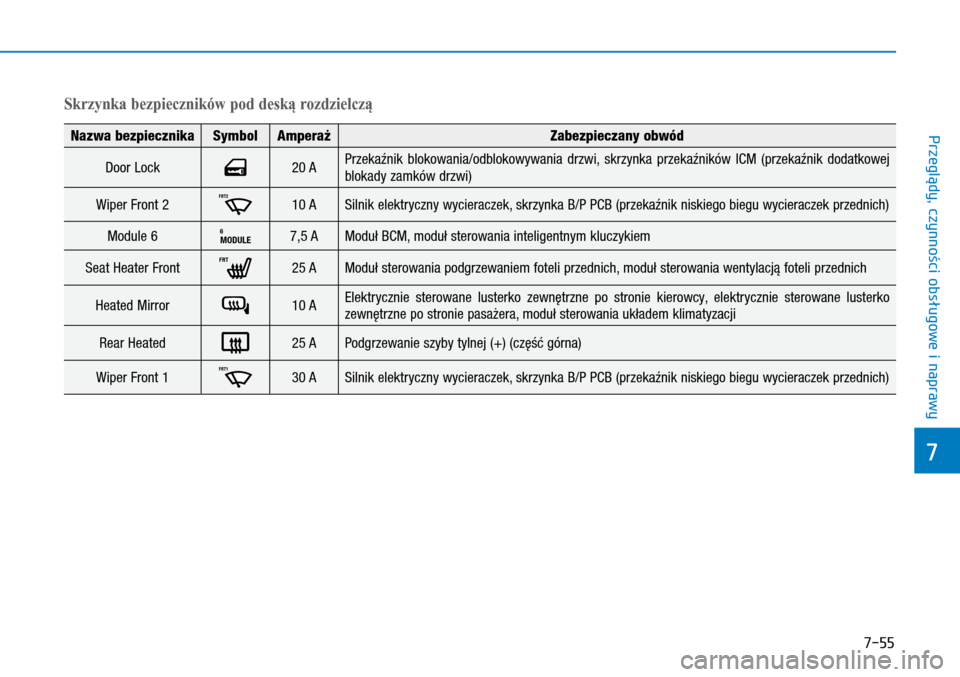

Nazwa bezpiecznikaSymbol Amperaż Zabezpieczany obwód
Door Lock
20 A Przekaźnik blokowania/odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik dodatkowej
blokady zamków drzwi)
Wiper Front 2
FRT210 A Silnik elektryczny wycieraczek, skrzynka B/P PCB (przekaźnik niskiego biegu wycieraczek przednich)\
Module 6
MODULE67,5 A Moduł BCM, moduł sterowania inteligentnym kluczykiem
Seat Heater Front
FRT25 A Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich
Heated Mirror
10 A Elektrycznie sterowane lusterko zewnętrzne po stronie kierowcy, elektrycznie sterowane lusterko
zewnętrzne po stronie pasażera, moduł sterowania układem klimatyzacji
Rear Heated
25 A Podgrzewanie szyby tylnej (+) (część górna)
Wiper Front 1
FRT130 A Silnik elektryczny wycieraczek, skrzynka B/P PCB (przekaźnik niskiego biegu wycieraczek przednich)\
Skrzynka bezpieczników pod deską rozdzielczą
7
Przeglżdy, czynności obsąugowe i
naprawy

7-56

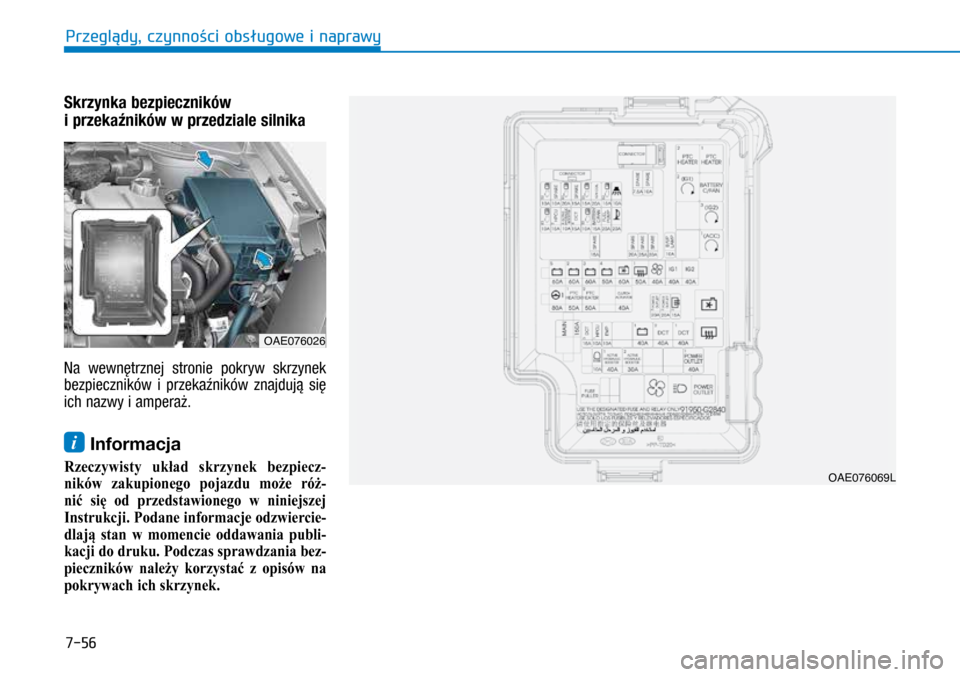

Skrzynka bezpieczników
i przekaźników w przedziale silnika
Na wewnętrznej stronie pokryw skrzynek
bezpieczników i  przekaźników znajdują się
ich nazwy i amperaż.
i Informacja
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w

niniejszej
Instrukcji.

Podane informacje odzwiercie-
dlają stan w

momencie
oddawania publi-
kacji do druku. Podczas sprawdzania bez-
pieczników należy korzystać z

opisów
na
pokrywach ich skrzynek.
OAE076026
OAE076069L

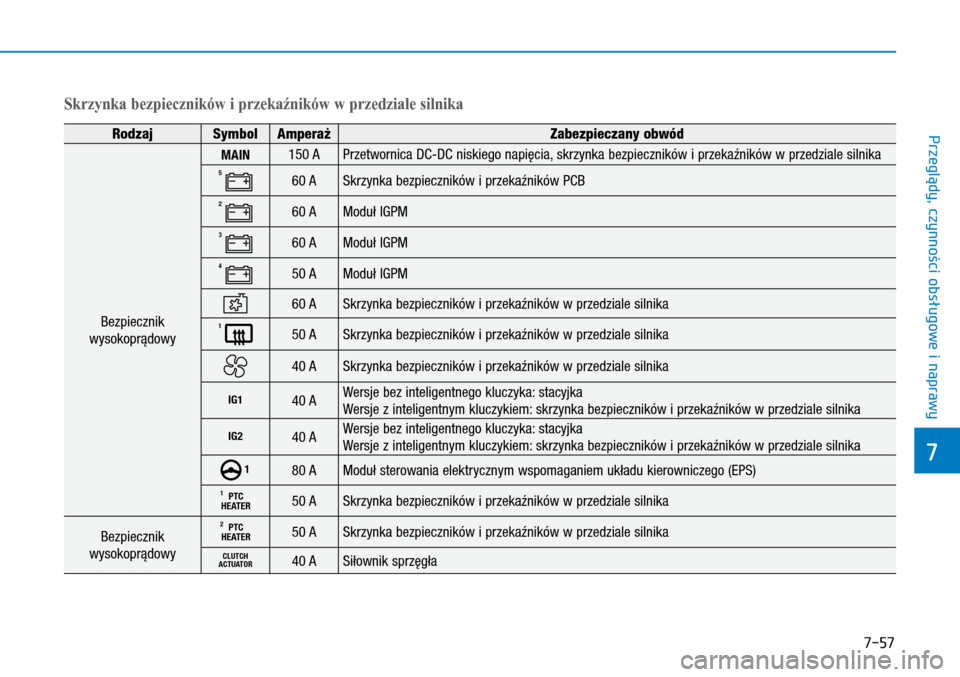

Przeglłdy, czynnoąci obsśugowe i naprawy

7-57
Rodzaj Symbol AmperażZabezpieczany obwód
Bezpiecznik
wysokoprądowy
MAIN150 A Przetwornica DC-DC niskiego napięcia, skrzynka bezpieczników i przekaźników w przedziale silnika560 ASkrzynka bezpieczników i przekaźników PCB
260 AModuł IGPM
360 AModuł IGPM
450 AModuł IGPM
60 ASkrzynka bezpieczników i przekaźników w przedziale silnika
150 ASkrzynka bezpieczników i przekaźników w przedziale silnika
40 ASkrzynka bezpieczników i przekaźników w przedziale silnika
IG140 AWersje bez inteligentnego kluczyka: stacyjka
Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników w przedziale silnika
IG240 AWersje bez inteligentnego kluczyka: stacyjka
Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników w przedziale silnika
180 A
Moduł sterowania elektrycznym wspomaganiem układu kierowniczego (EPS)
PTCHEATER150 ASkrzynka bezpieczników i przekaźników w przedziale silnika
Bezpiecznik
wysokoprądowy
PTC
HEATER250 A Skrzynka bezpieczników i przekaźników w przedziale silnika
CLUTCHACTUATOR40 ASiłownik sprzęgła
Skrzynka bezpieczników i przekaźników w przedziale silnika
7
Przeglżdy, czynności obsąugowe i
naprawy

7-58

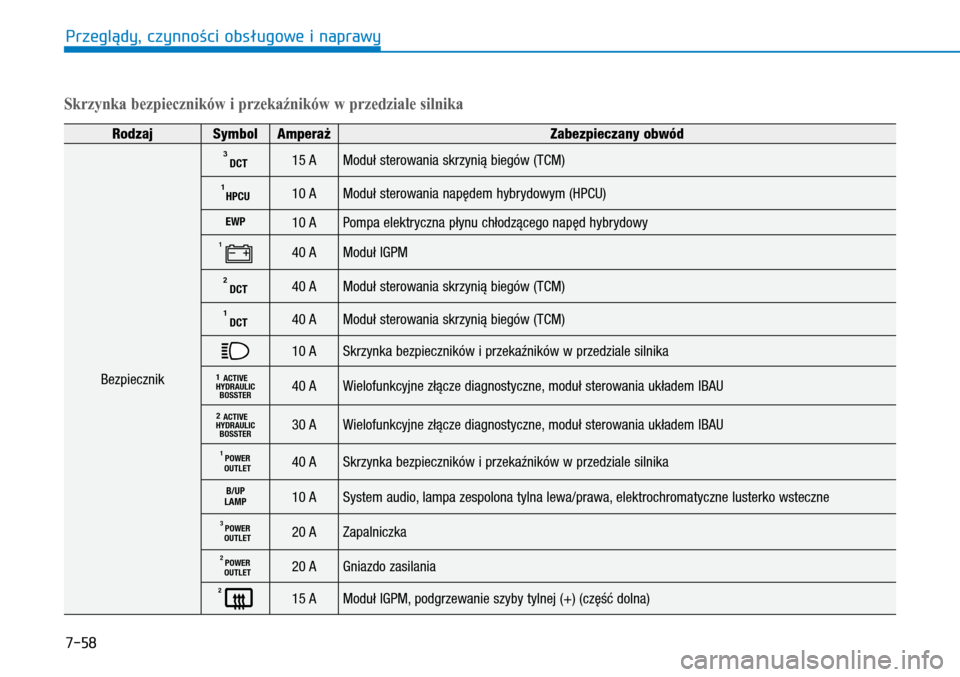

Skrzynka bezpieczników i przekaźników w przedziale silnika
Rodzaj Symbol Amperaż Zabezpieczany obwód
Bezpiecznik
DCT315 A Moduł sterowania skrzynią biegów (TCM)
HPCU110 AModuł sterowania napędem hybrydowym (HPCU)
EWP10 APompa elektryczna płynu chłodzącego napęd hybrydowy
140 AModuł IGPM
DCT240 AModuł sterowania skrzynią biegów (TCM)
DCT140 AModuł sterowania skrzynią biegów (TCM)
10 ASkrzynka bezpieczników i przekaźników w przedziale silnika
1
ACTIVE
HYDRAULIC BOSSTER40 A Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
2
ACTIVE
HYDRAULIC BOSSTER30 A Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
POWER
OUTLET140 A Skrzynka bezpieczników i przekaźników w przedziale silnika
B/UP
LAMP10 A System audio, lampa zespolona tylna lewa/prawa, elektrochromatyczne lusterko wsteczne
POWER
OUTLET320 A Zapalniczka
POWER
OUTLET220 A Gniazdo zasilania
215 AModuł IGPM, podgrzewanie szyby tylnej (+) (część dolna)

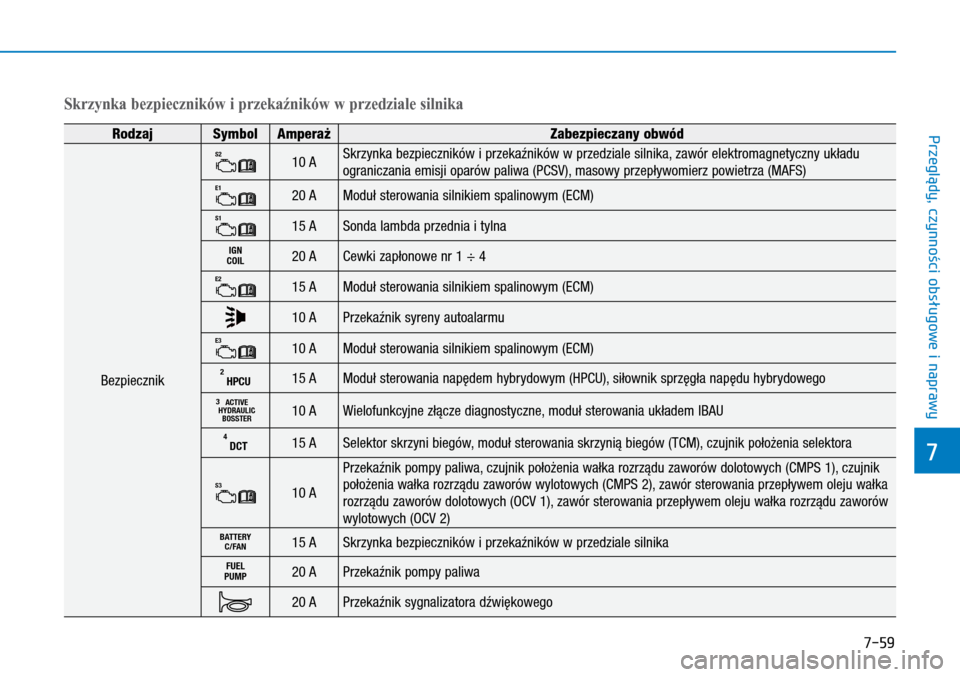

Przeglłdy, czynnoąci obsśugowe i naprawy

7-59
Rodzaj Symbol AmperażZabezpieczany obwód
Bezpiecznik
S210 A Skrzynka bezpieczników i przekaźników w przedziale silnika, zawór elektromagnetyczny układu
ograniczania emisji oparów paliwa (PCSV), masowy przepływomierz powietrza (MAFS)
E120 A
Moduł sterowania silnikiem spalinowym (ECM)
S115 ASonda lambda przednia i tylna
IGN
COIL20 A Cewki zapłonowe nr 1 ÷ 4
E215 AModuł sterowania silnikiem spalinowym (ECM)
10 APrzekaźnik syreny autoalarmu
E310 AModuł sterowania silnikiem spalinowym (ECM)
HPCU215 AModuł sterowania napędem hybrydowym (HPCU), siłownik sprzęgła napędu hybrydowego
3
ACTIVEHYDRAULIC
BOSSTER10 A Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
DCT415 ASelektor skrzyni biegów, moduł sterowania skrzynią biegów (TCM), czujnik położenia selektora
S310 APrzekaźnik pompy paliwa, czujnik położenia wałka rozrządu zaworów dolotowych (CMPS 1), czujnik
położenia wałka rozrządu zaworów wylotowych (CMPS 2), zawór sterowania przepływem oleju wałka
rozrządu zaworów dolotowych (OCV 1), zawór sterowania przepływem oleju wałka rozrządu zaworów
wylotowych (OCV 2)
BATTERY
C/FAN15 A Skrzynka bezpieczników i przekaźników w przedziale silnika
FUEL
PUMP20 A Przekaźnik pompy paliwa
20 APrzekaźnik sygnalizatora dźwiękowego
Skrzynka bezpieczników i przekaźników w przedziale silnika
7
Przeglżdy, czynności obsąugowe i
naprawy

7-60
ŻARÓWKI
Większość żarówek pojazdu powinna
wymieniać Autoryzowana Stacja Obsługi
(ASO) Hyundai. W  wielu przypadkach
wymiana żarówki jest trudna, ponieważ by
uzyskać do niej swobodny dostęp, koniecz-
ny jest demontaż sąsiednich elementów.
Dotyczy to szczególnie wymiany żarówek
świateł przednich.
Nieostrożny demontaż/montaż lamp przed-
nich może spowodować uszkodzenie pojaz-
du.
i Informacja
Po jeździe w intensywnym deszczu
lub
po
wyjeździe z
myjni
lampy mogą
być zaparowane. Zjawisko to powodo-
wane jest różnicą pomiędzy temperaturą
wnętrza lampy a

temperaturą
otoczenia.
Parowanie lamp przypomina parowanie
szyb podczas jazdy w

deszczu
i
nie
ozna-
cza ich nieszczelności. Jeżeli jednak woda
przecieka do obwodów żarówek, pojazd
powinna sprawdzić Autoryzowana Stacja
Obsługi (ASO) Hyundai.
i Informacja
• Prawidłowo działająca lampa może
czasami chwilowo migotać. Ma to
miejsce podczas stabilizowania się
elektronicznych układów sterowania
pojazdem. Jeżeli jednak po chwilowym
migotaniu lampa gaśnie lub migotanie
nie ustaje, pojazd powinna sprawdzić
Autoryzowana Stacja Obsługi (ASO)
Hyundai.
• W pewnych

sytuacjach światła pozy-
cyjne mogą się nie włączać po ustawie-
niu przełącznika w

położeniu
świateł
pozycyjnych, ale dopiero po ustawie-
niu przełącznika w

położeniu
świateł
mijania. Może to być spowodowane
usterką układu elektrycznego pojaz-
du lub usterką elektronicznego ukła-
du sterowania pojazdem. W
takim


przypadku pojazd powinna sprawdzić
Autoryzowana Stacja Obsługi (ASO)
Hyundai.
• Przed przystąpieniem do wymian y
żarówek należy włączyć hamulec
postojowy, ustawić selektor skrzyni
biegów w  położeniu P, wyłączyć sta-
cyjkę (położenie LOCK/OFF kluczyka/
wyłączona lampka przycisku Start/
Stop)

i
—
wychodząc
z
pojazdu

—

zabrać kluczyk ze sobą.

Zapobiega to
nieoczekiwanemu przemieszczeniu
się pojazdu i  porażeniu elektrycz-
nemu.
• Zachowywać ostrożność,

ponieważ
żarówki mogą być gorące i  spowo-
dować poparzenie palców.
OSTRZEŻENIE

Przeglłdy, czynnoąci obsśugowe i naprawy
