Sistema de seguridad del vehículo
44
3

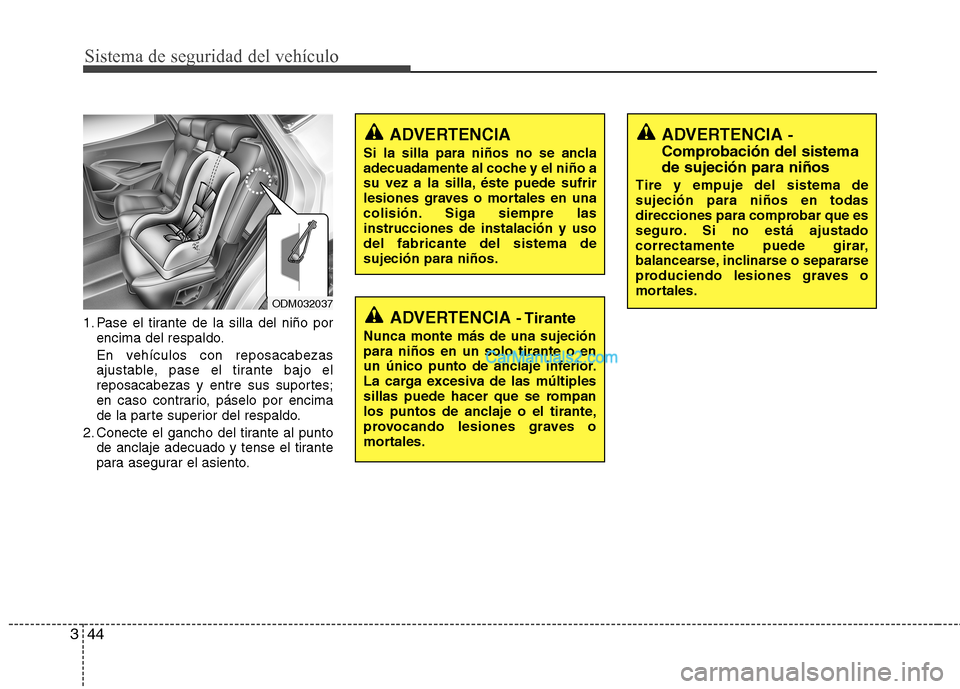

1. Pase el tirante de la silla del niño por
encima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto de anclaje adecuado y tense el tirante
para asegurar el asiento.ADVERTENCIA - Tirante
Nunca monte más de una sujeción para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre lasinstrucciones de instalación y usodel fabricante del sistema desujeción para niños.
ODM032037
ADVERTENCIA -
Comprobación del sistema de sujeción para niños
Tire y empuje del sistema de sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.

345
Sistema de seguridad del vehículo

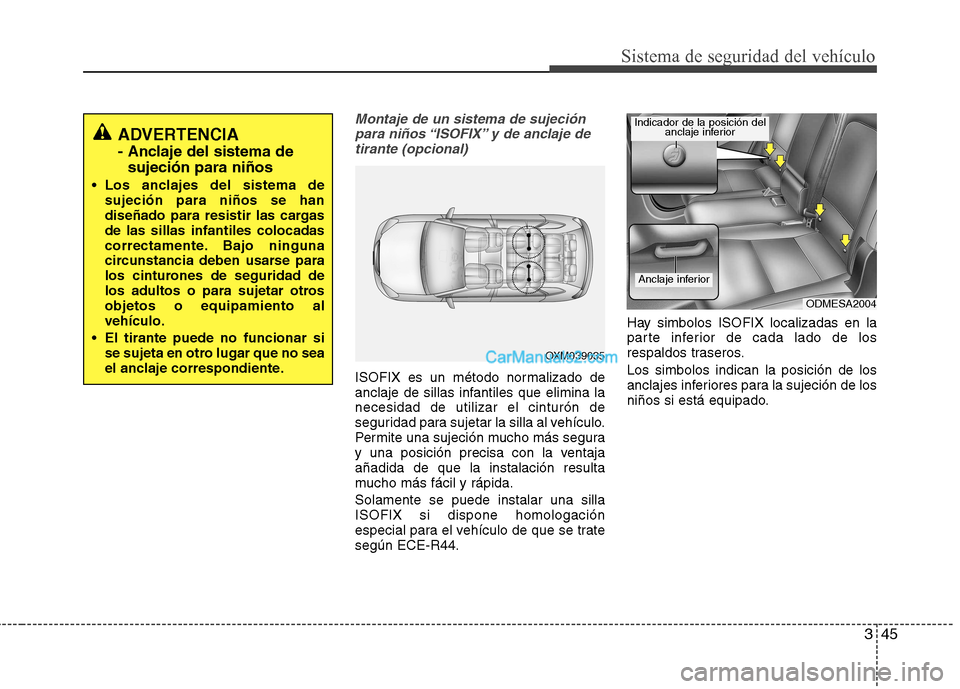

Montaje de un sistema de sujeciónpara niños “ISOFIX” y de anclaje detirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina lanecesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventajaañadida de que la instalación resulta
mucho más fácil y rápida. Solamente se puede instalar una silla ISOFIX si dispone homologación
especial para el vehículo de que se tratesegún ECE-R44. Hay simbolos ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros. Los simbolos indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.
ADVERTENCIA
- Anclaje del sistema de
sujeción para niños
Los anclajes del sistema de sujeción para niños se han
diseñado para resistir las cargasde las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otrosobjetos o equipamiento alvehículo.
El tirante puede no funcionar si se sujeta en otro lugar que no sea
el anclaje correspondiente.
OXM039035
ODMESA2004
Anclaje inferior
Indicador de la posición del anclaje inferior

Sistema de seguridad del vehículo
46
3
Ambos asientos traseros exteriores están equipados con un par de anclajesISOFIX así como un anclaje con una
cuerda superior en la parte trasera del
respaldo. Los anclajes ISOFIX están
ubicados entre el cojín y el respaldo
del asiento y marcados con el iconoISOFIX.
Para la instalación, debe enganchar
los conectores CRS ISOFIX con los
anclajes ISOFIX del vehículo (cuando
escuche un "click", compruebe que
están bien colocados los indicadores
del CRS y compruebe también
tirando de los mismos). Los anclajes CRS cumplen con la
norma estándar ECE-R44 que
especifica que debe fijarse
adicionalmente con una cuerda en la
parte superior enganchada al
correspondiente punto de anclaje del
respaldo del asiento.
La instalación y el uso de la silla para niños debe hacerse de acuerdo con el
manual de instalación que acompaña ala silla ISOFIX.ADVERTENCIA
Monte el asiento de sujeción del niño completamente hacia atrás
contra el respaldo, con el respaldo
en posición vertical y sin reclinar.
ADVERTENCIA
Cuando instale una silla infantil en el asiento trasero con el
sistema “ISOFIX” del vehículo,todas las placas o lengüetasmetálicas del pestillo de los
cinturones traseros que no se
utilizan deben asegurarse
perfectamente en las hebillascorrespondientes y la banda del
cinturón debe retraerse detrás
sistema de sujeción infantil, para
evitar que los niños alcancen y
agarren los cinturones sueltos.Si se dejan las placas o lengüetasmetálicas del pestillo de los
cinturones traseros sueltas, losniños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves
o mortales en la silla para niños.
No coloque nada alrededor de los anclajes inferiores. Asegúresetambién de que el cinturón de
seguridad no se enganche en los
anclajes inferiores.
ODM032038

347
Sistema de seguridad del vehículo

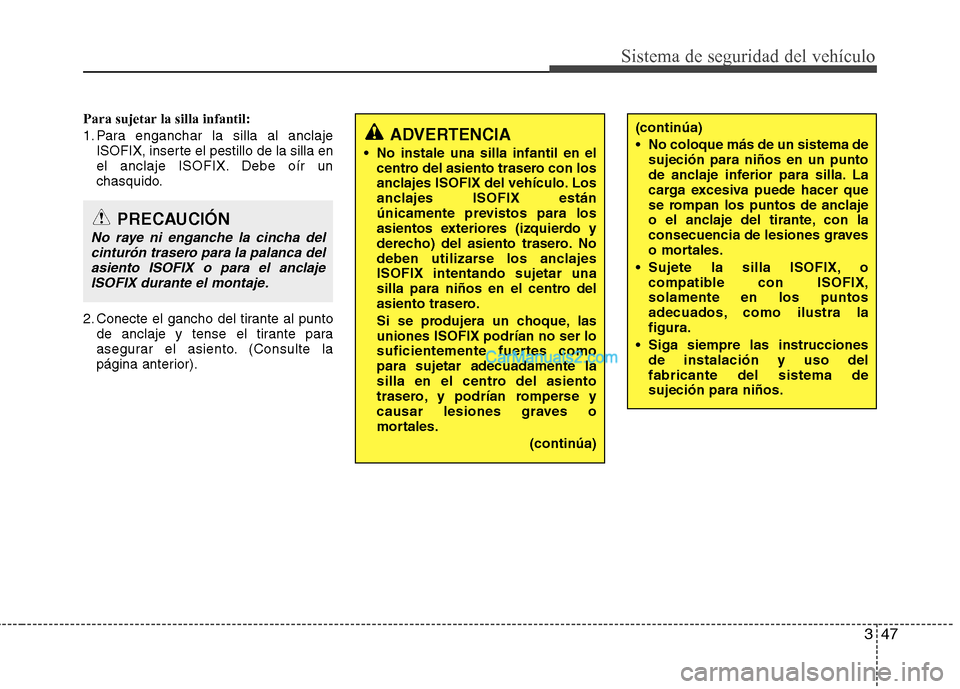

Para sujetar la silla infantil:
1. Para enganchar la silla al anclajeISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
No instale una silla infantil en el centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajesISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las uniones ISOFIX podrían no ser lo
suficientemente fuertes comopara sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)(continúa)
No coloque más de un sistema desujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
Sujete la silla ISOFIX, o compatible con ISOFIX,solamente en los puntos
adecuados, como ilustra lafigura.
Siga siempre las instrucciones de instalación y uso delfabricante del sistema desujeción para niños.
PRECAUCIÓN
No raye ni enganche la cincha del
cinturón trasero para la palanca delasiento ISOFIX o para el anclaje
ISOFIX durante el montaje.

Sistema de seguridad del vehículo
48
3

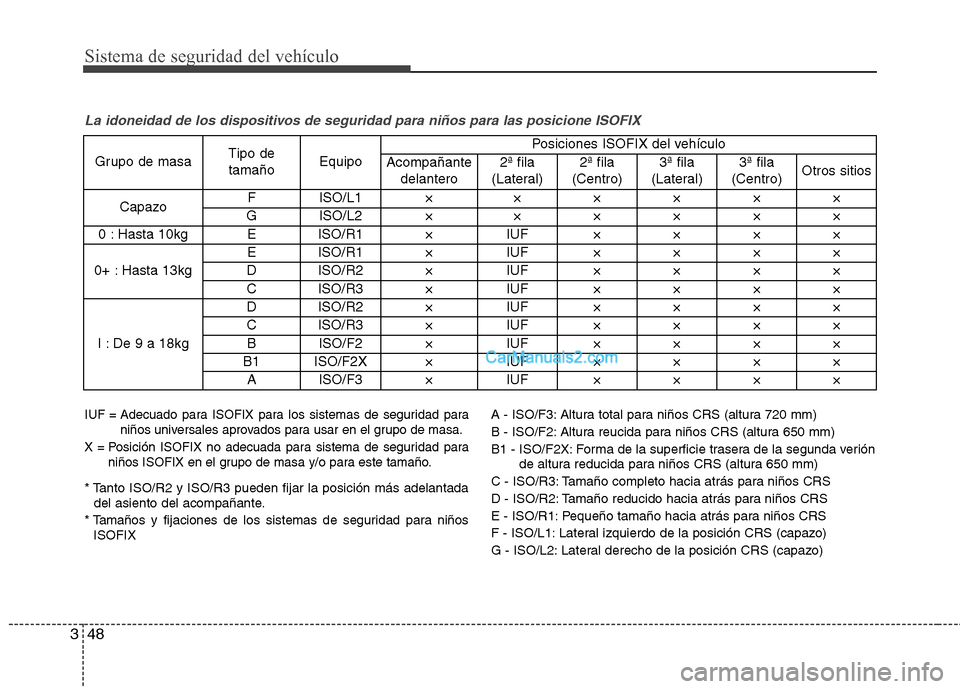

La idoneidad de los dispositivos de seguridad para niños para las posicione ISOFIX
IUF = Adecuado para ISOFIX para los sistemas de seguridad para
niños universales aprovados para usar en el grupo de masa.
X = Posición ISOFIX no adecuada para sistema de seguridad para niños ISOFIX en el grupo de masa y/o para este tamaño.
* Tanto ISO/R2 y ISO/R3 pueden fijar la posición más adelantadadel asiento del acompañante.
* Tamaños y fijaciones de los sistemas de seguridad para niñosISOFIX
A - ISO/F3: Altura total para niños CRS (altura 720 mm)
B - ISO/F2: Altura reucida para niños CRS (altura 650 mm)
B1 - ISO/F2X: Forma de la superficie trasera de la segunda verión de altura reducida para niños CRS (altura 650 mm)
C - ISO/R3: Tamaño completo hacia atrás para niños CRS
D - ISO/R2: Tamaño reducido hacia atrás para niños CRS
E - ISO/R1: Pequeño tamaño hacia atrás para niños CRS
F - ISO/L1: Lateral izquierdo de la posición CRS (capazo)
G - ISO/L2: Lateral derecho de la posición CRS (capazo)
Grupo de masa
Tipo de
tamaño Equipo Posiciones ISOFIX del vehículo
Acompañante delantero 2ª fila
(Lateral) 2ª fila
(Centro) 3ª fila
(Lateral) 3ª fila
(Centro) Otros sitios
Capazo F ISO/L1 ×
×××××
G ISO/L2 × ×××××
0 : Hasta 10kg E ISO/R1 × IUF ××××
0+ : Hasta 13kg E ISO/R1 × IUF
××××
D ISO/R2 × IUF ××××
C ISO/R3 × IUF ××××
I : De 9 a 18kg D ISO/R2 × IUF
××××
C ISO/R3 × IUF ××××
BI SO /F 2× I UF××××
B1 ISO/F2X × IUF ××××
AI SO /F 3× I UF××××

349
Sistema de seguridad del vehículo

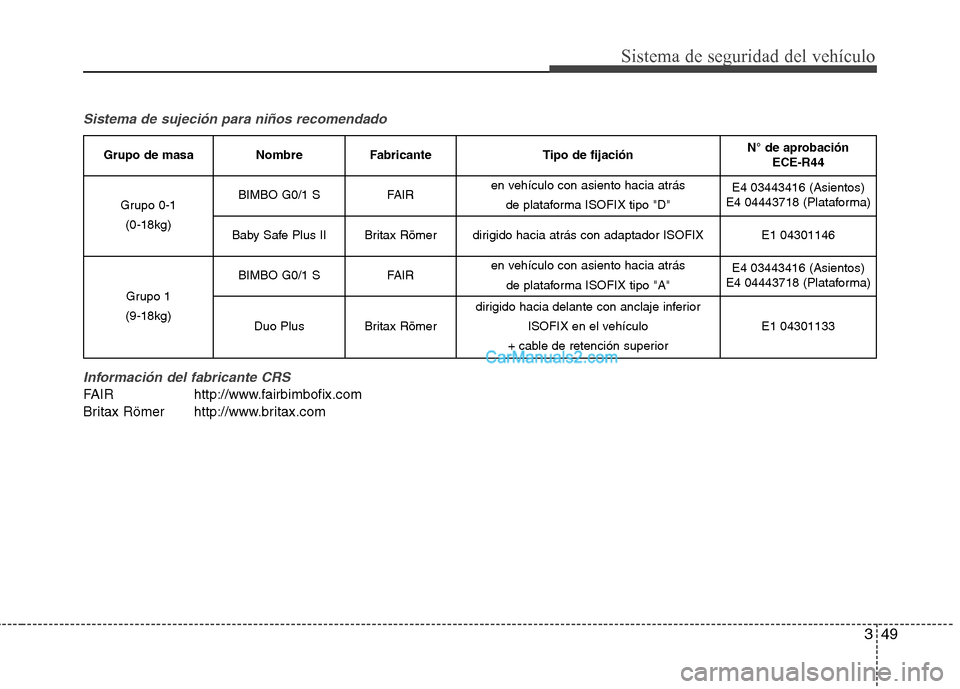

Sistema de sujeción para niños recomendadoInformación del fabricante CRS
FAIR http://www.fairbimbofix.com
Britax Römer http://www.britax.com
Grupo de masaNombreFabricanteTipo de fijaciónN° de aprobación ECE-R44
Grupo 0-1
(0-18kg)BIMBO G0/1 SFAIRen vehículo con asiento hacia atrás de plataforma ISOFIX tipo "D"E4 03443416 (Asientos)
E4 04443718 (Plataforma)
Baby Safe Plus IIBritax Römerdirigido hacia atrás con adaptador ISOFIXE1 04301146
Grupo 1
(9-18kg)
BIMBO G0/1 SFAIRen vehículo con asiento hacia atrás de plataforma ISOFIX tipo "A"E4 03443416 (Asientos)
E4 04443718 (Plataforma)
Duo PlusBritax Römer
dirigido hacia delante con anclaje inferior
ISOFIX en el vehículo
+ cable de retención superior
E1 04301133

Sistema de seguridad del vehículo
50
3

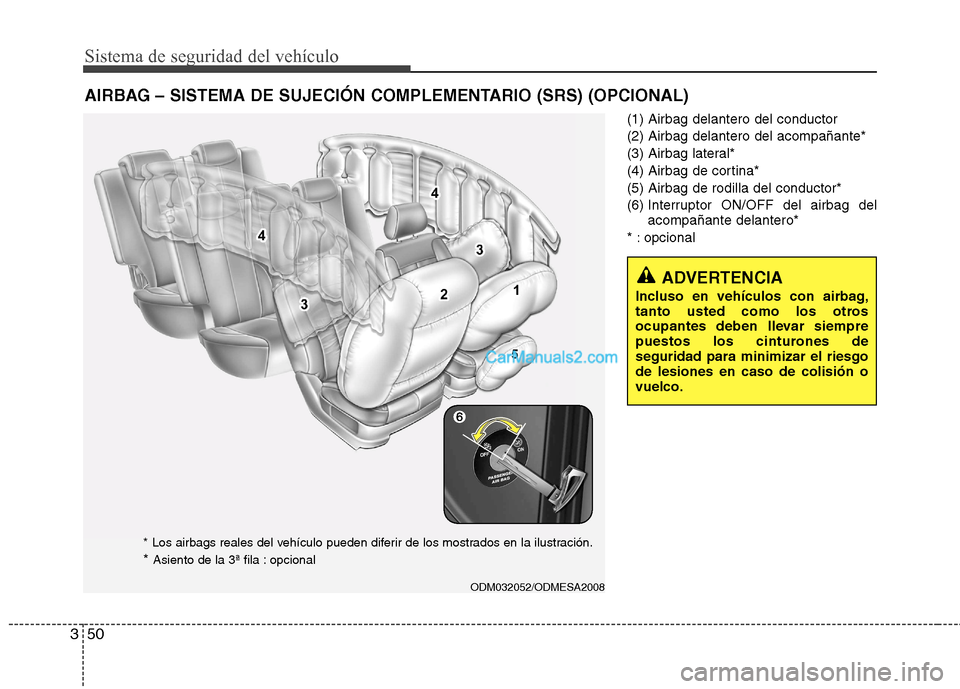

(1) Airbag delantero del conductor (2) Airbag delantero del acompañante*
(3) Airbag lateral*
(4) Airbag de cortina*(5) Airbag de rodilla del conductor*
(6) Interruptor ON/OFF del airbag del
acompañante delantero*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
ADVERTENCIA
Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones deseguridad para minimizar el riesgode lesiones en caso de colisión ovuelco.
ODM032052/ODMESA2008
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración. *
Asiento de la 3ª fila : opcional

351
Sistema de seguridad del vehículo

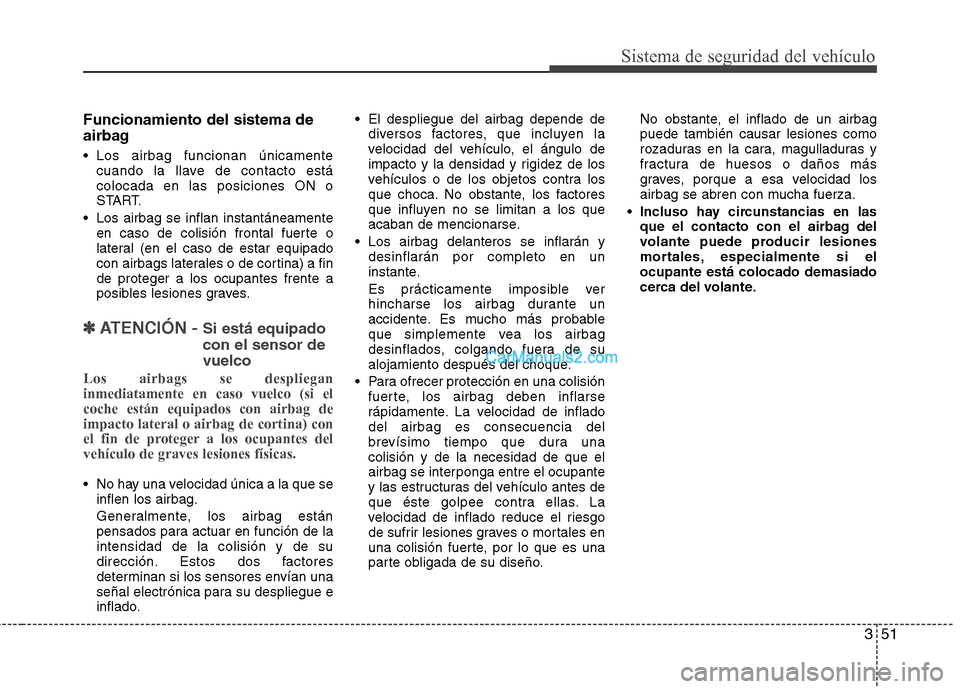

Funcionamiento del sistema de
airbag
Los airbag funcionan únicamentecuando la llave de contacto está colocada en las posiciones ON o
START.
Los airbag se inflan instantáneamente en caso de colisión frontal fuerte o
lateral (en el caso de estar equipado
con airbags laterales o de cortina) a finde proteger a los ocupantes frente a
posibles lesiones graves.
✽✽ ATENCIÓN - Si está equipado con el sensor devuelco
Los airbags se despliegan inmediatamente en caso vuelco (si elcoche están equipados con airbag deimpacto lateral o airbag de cortina) con
el fin de proteger a los ocupantes delvehículo de graves lesiones físicas.
No hay una velocidad única a la que se inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de laintensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado. El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
Los airbag delanteros se inflarán y desinflarán por completo en un
instante.
Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
Para ofrecer protección en una colisión fuerte, los airbag deben inflarse
rápidamente. La velocidad de infladodel airbag es consecuencia del
brevísimo tiempo que dura unacolisión y de la necesidad de que el
airbag se interponga entre el ocupante
y las estructuras del vehículo antes de
que éste golpee contra ellas. La
velocidad de inflado reduce el riesgo
de sufrir lesiones graves o mortales en
una colisión fuerte, por lo que es una
parte obligada de su diseño. No obstante, el inflado de un airbagpuede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si elocupante está colocado demasiado
cerca del volante.

Sistema de seguridad del vehículo
52
3

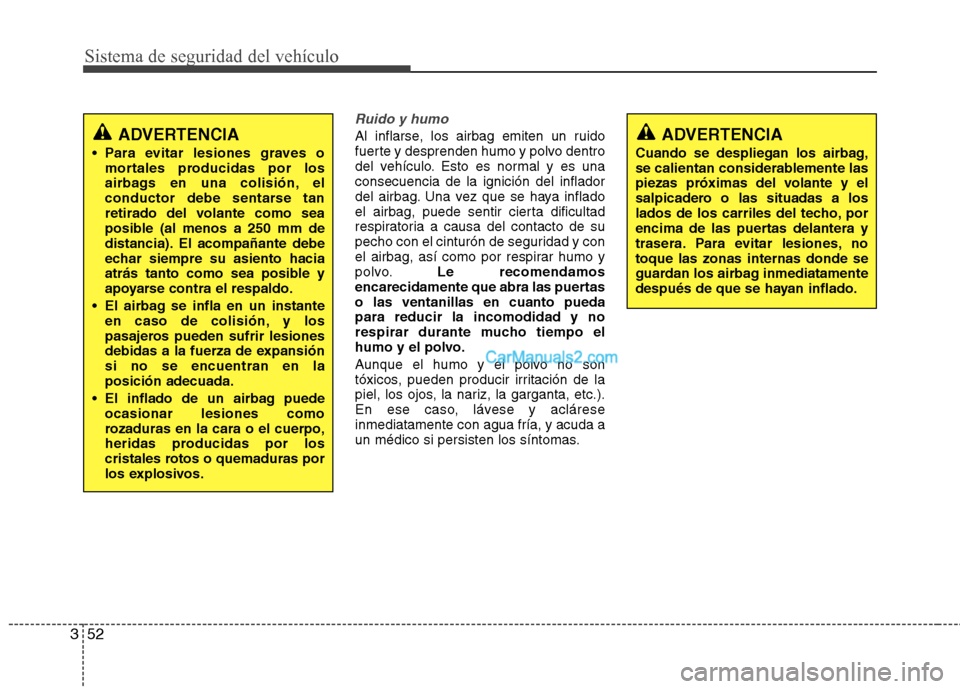

Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es unaconsecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo. Le recomendamos
encarecidamente que abra las puertaso las ventanillas en cuanto puedapara reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y acláreseinmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.ADVERTENCIA
Para evitar lesiones graves o mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
El airbag se infla en un instante en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansiónsi no se encuentran en laposición adecuada.
El inflado de un airbag puede ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, notoque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.

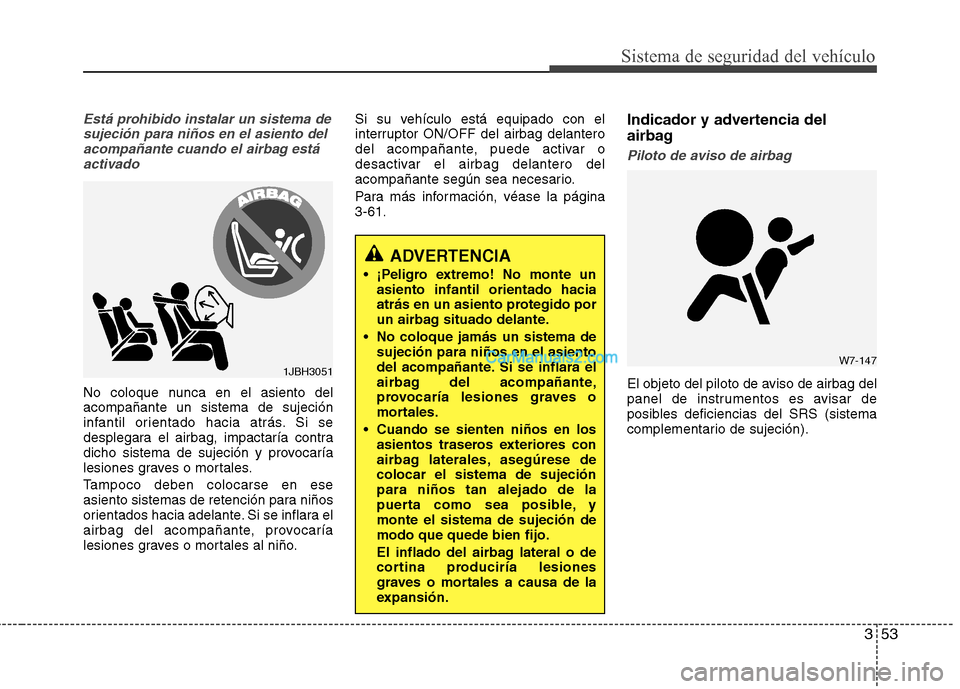

353
Sistema de seguridad del vehículo
Está prohibido instalar un sistema desujeción para niños en el asiento delacompañante cuando el airbag estáactivado
No coloque nunca en el asiento del acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño. Si su vehículo está equipado con el
interruptor ON/OFF del airbag delantero
del acompañante, puede activar o
desactivar el airbag delantero del
acompañante según sea necesario.
Para más información, véase la página 3-61.
Indicador y advertencia del
airbag
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).
ADVERTENCIA
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
Cuando se sienten niños en los asientos traseros exteriores con
airbag laterales, asegúrese decolocar el sistema de sujeciónpara niños tan alejado de la
puerta como sea posible, ymonte el sistema de sujeción demodo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
W7-1471JBH3051
