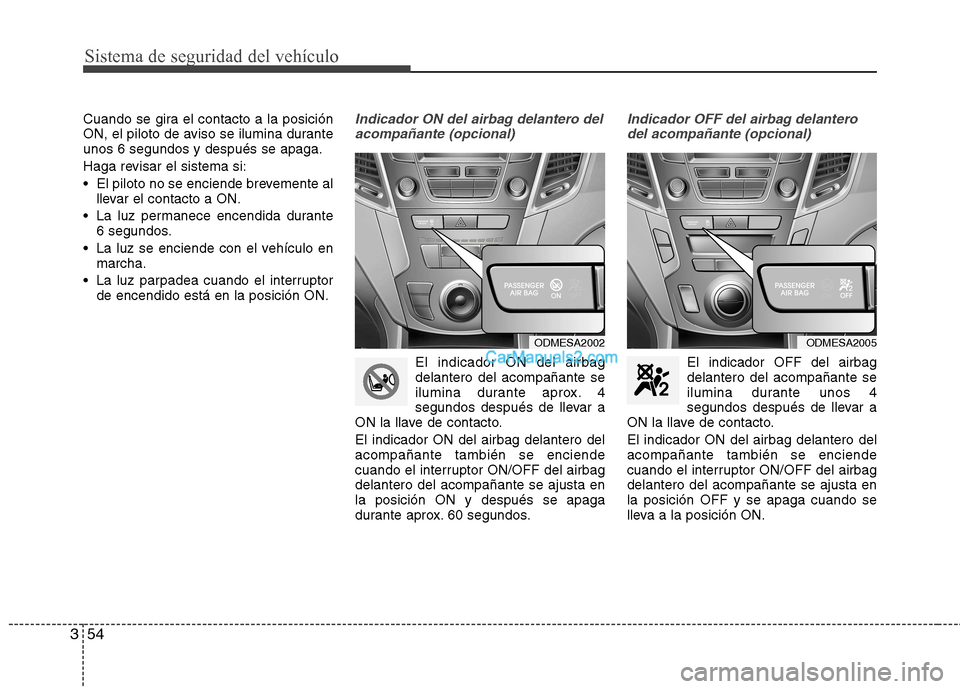

Hyundai Santa Fe 2013 Manual del propietario (in Spanish)

Sistema de seguridad del vehículo
54
3
Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si:
El piloto no se enciende brevemente al
llevar el contacto a ON.
La luz permanece encendida durante 6 segundos.
La luz se enciende con el vehículo en marcha.
La luz parpadea cuando el interruptor de encendido está en la posición ON.Indicador ON del airbag delantero del
acompañante (opcional)
El indicador ON del airbag delantero del acompañante se
ilumina durante aprox. 4
segundos después de llevar a
ON la llave de contacto. El indicador ON del airbag delantero del acompañante también se enciende
cuando el interruptor ON/OFF del airbagdelantero del acompañante se ajusta enla posición ON y después se apaga
durante aprox. 60 segundos.
Indicador OFF del airbag delantero
del acompañante (opcional)
El indicador OFF del airbag delantero del acompañante se
ilumina durante unos 4
segundos después de llevar a
ON la llave de contacto. El indicador ON del airbag delantero del acompañante también se enciende
cuando el interruptor ON/OFF del airbagdelantero del acompañante se ajusta enla posición OFF y se apaga cuando se
lleva a la posición ON.
ODMESA2002ODMESA2005

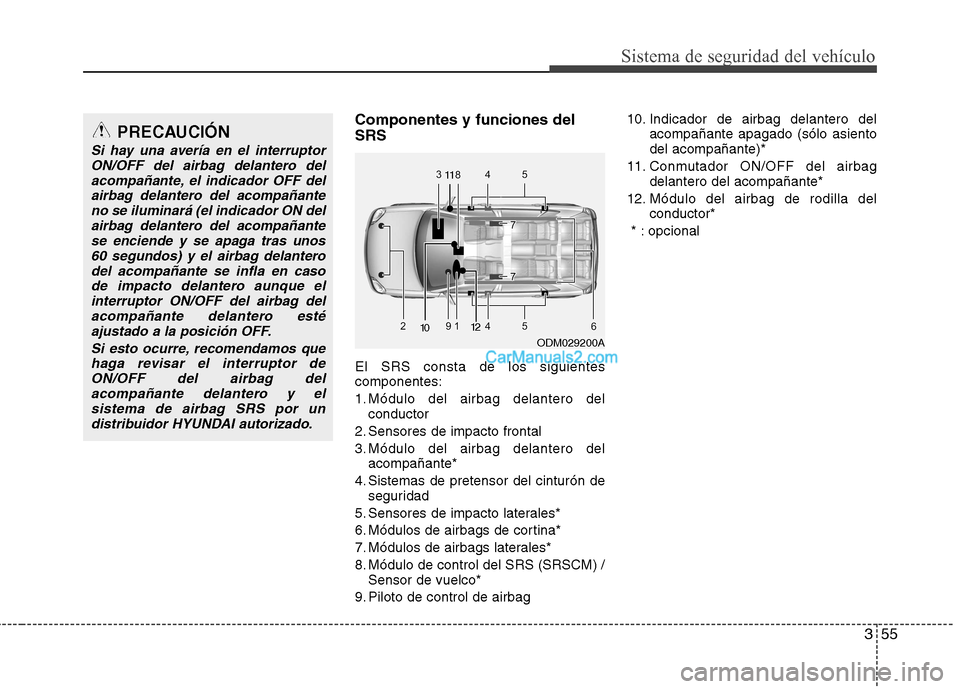

355
Sistema de seguridad del vehículo
Componentes y funciones del SRS El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Sensores de impacto frontal
3. Módulo del airbag delantero del acompañante*
4. Sistemas de pretensor del cinturón de seguridad
5. Sensores de impacto laterales*
6. Módulos de airbags de cortina*
7. Módulos de airbags laterales*
8. Módulo de control del SRS (SRSCM) / Sensor de vuelco*
9. Piloto de control de airbag 10. Indicador de airbag delantero del
acompañante apagado (sólo asiento del acompañante)*
11. Conmutador ON/OFF del airbag delantero del acompañante*
12. Módulo del airbag de rodilla del conductor*
* : opcionalPRECAUCIÓN
Si hay una avería en el interruptor ON/OFF del airbag delantero del
acompañante, el indicador OFF delairbag delantero del acompañanteno se iluminará (el indicador ON del airbag delantero del acompañante
se enciende y se apaga tras unos60 segundos) y el airbag delanterodel acompañante se infla en caso
de impacto delantero aunque elinterruptor ON/OFF del airbag delacompañante delantero estéajustado a la posición OFF.
Si esto ocurre, recomendamos quehaga revisar el interruptor de ON/OFF del airbag delacompañante delantero y elsistema de airbag SRS por un
distribuidor HYUNDAI autorizado.
ODM029200A
1010
1111
1212

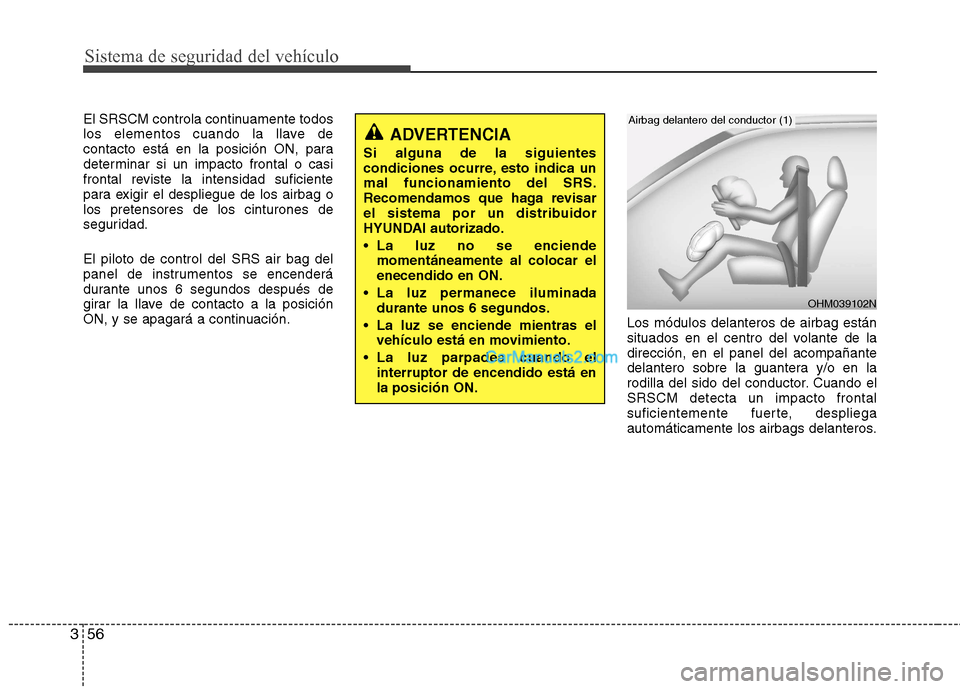

Sistema de seguridad del vehículo
56
3
El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.
Los módulos delanteros de airbag están
situados en el centro del volante de ladirección, en el panel del acompañante
delantero sobre la guantera y/o en la
rodilla del sido del conductor. Cuando elSRSCM detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags delanteros.
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica unmal funcionamiento del SRS.
Recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
La luz no se enciende momentáneamente al colocar el enecendido en ON.
La luz permanece iluminada durante unos 6 segundos.
La luz se enciende mientras el vehículo está en movimiento.
La luz parpadea cuando el interruptor de encendido está enla posición ON.
OHM039102N
Airbag delantero del conductor (1)

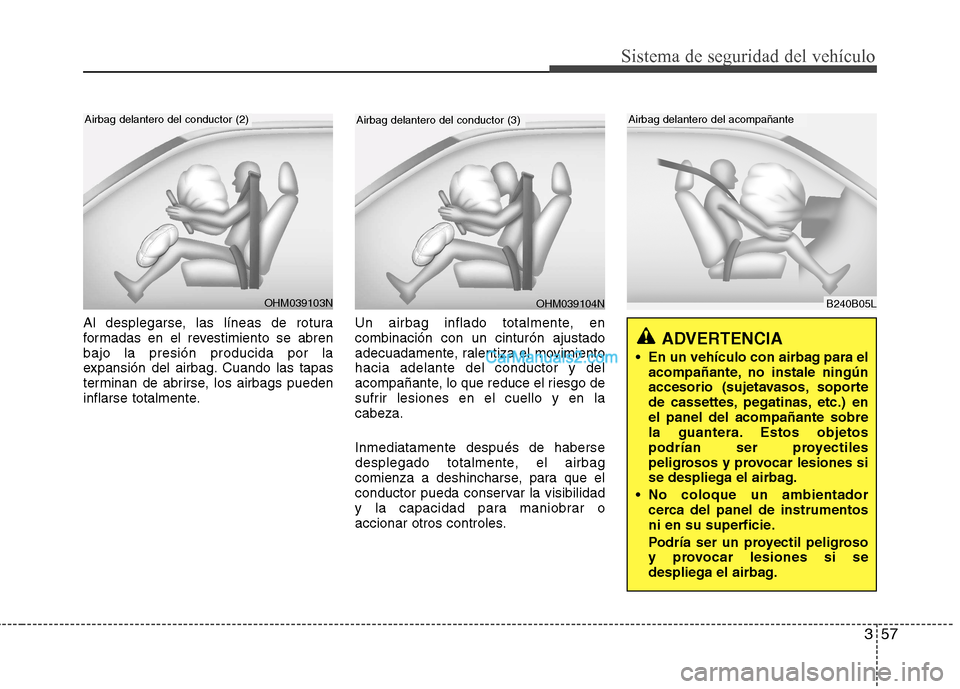

357
Sistema de seguridad del vehículo
Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, encombinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
OHM039103NOHM039104N
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B05L
Airbag delantero del acompañante

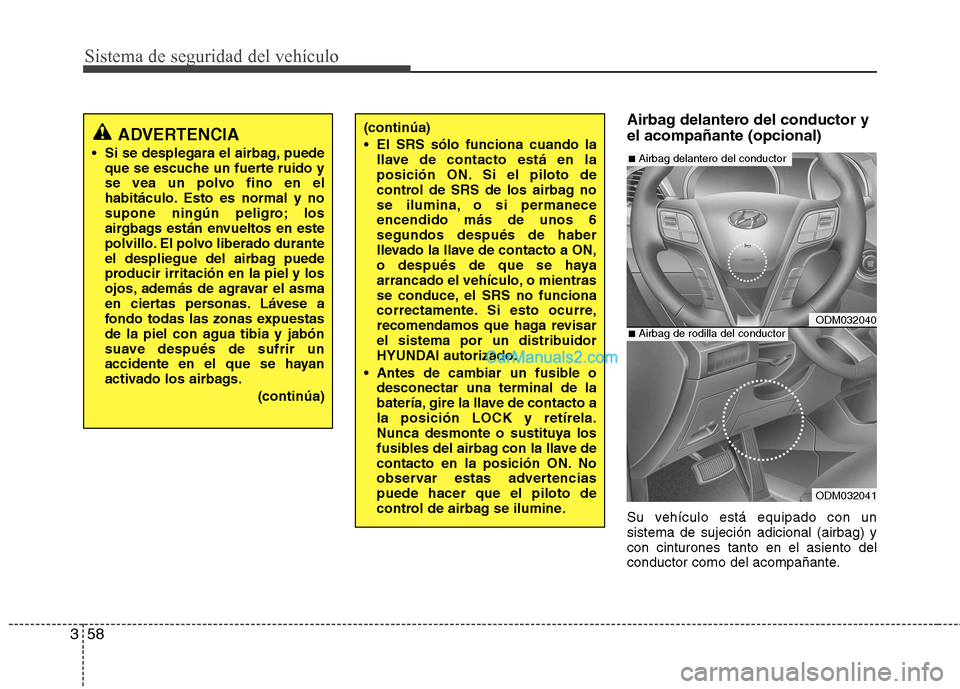

Sistema de seguridad del vehículo
58
3
Airbag delantero del conductor y el acompañante (opcional)
Su vehículo está equipado con un sistema de sujeción adicional (airbag) ycon cinturones tanto en el asiento del
conductor como del acompañante.
ADVERTENCIA
Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado durante
el despliegue del airbag puede
producir irritación en la piel y los
ojos, además de agravar el asma
en ciertas personas. Lávese a
fondo todas las zonas expuestas
de la piel con agua tibia y jabón
suave después de sufrir un
accidente en el que se hayan
activado los airbags.
(continúa)(continúa)
El SRS sólo funciona cuando lallave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permaneceencendido más de unos 6segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. Si esto ocurre,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto ala posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertenciaspuede hacer que el piloto de
control de airbag se ilumine.
ODM032040
ODM032041
â– Airbag delantero del conductor
â– Airbag de rodilla del conductor

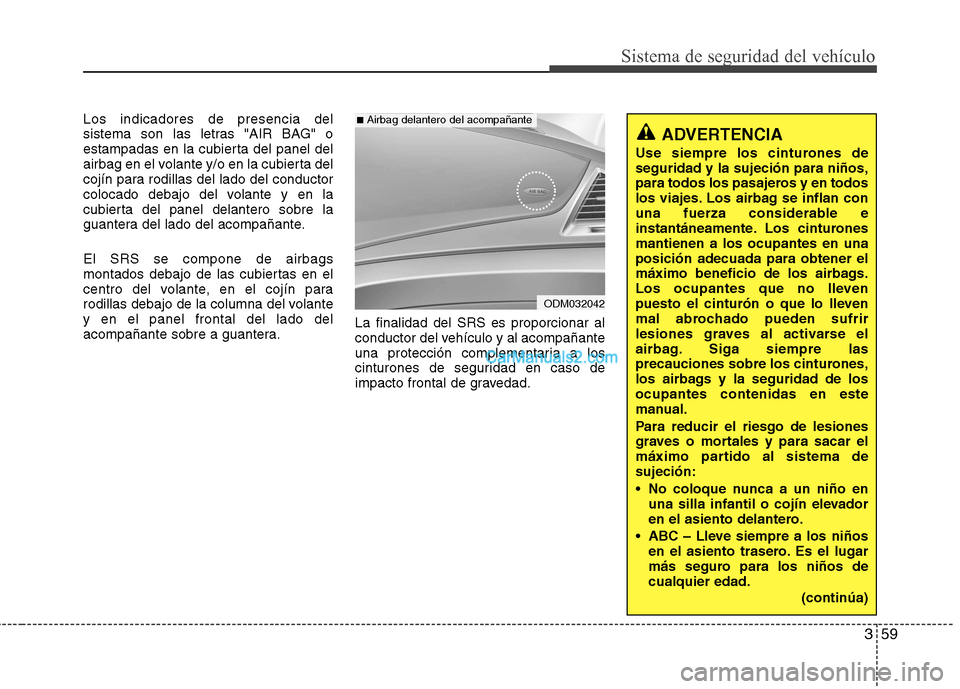

359
Sistema de seguridad del vehículo
Los indicadores de presencia del
sistema son las letras "AIR BAG" o
estampadas en la cubierta del panel del
airbag en el volante y/o en la cubierta del
cojín para rodillas del lado del conductor
colocado debajo del volante y en la
cubierta del panel delantero sobre la
guantera del lado del acompañante. El SRS se compone de airbags
montados debajo de las cubiertas en el
centro del volante, en el cojín para
rodillas debajo de la columna del volantey en el panel frontal del lado del
acompañante sobre a guantera.La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
ODM032042
â–
Airbag delantero del acompañante
ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)

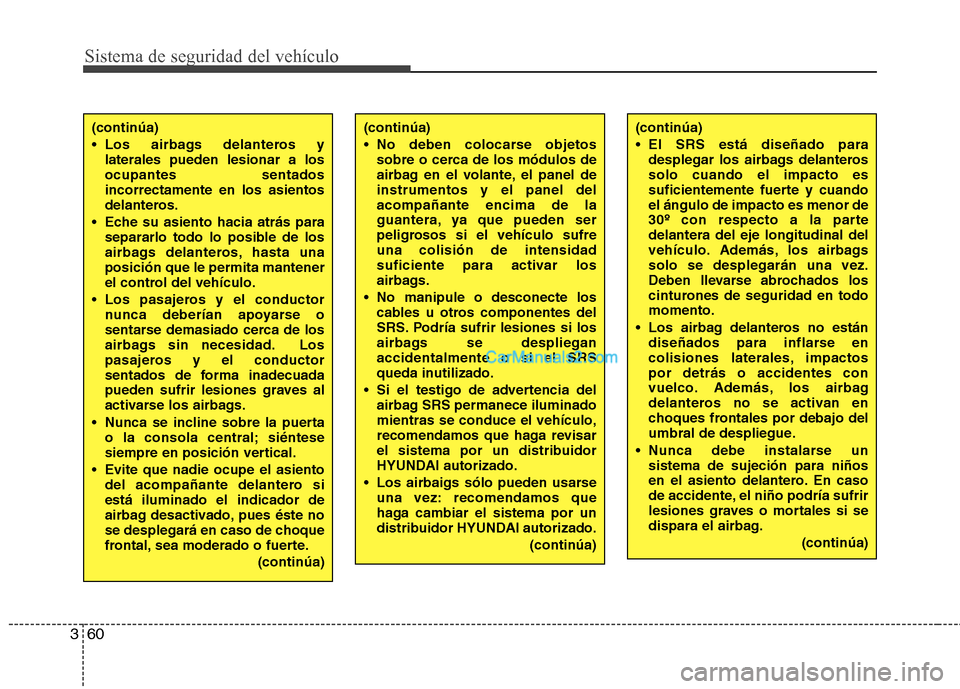

Sistema de seguridad del vehículo
60
3
(continúa)
Los airbags delanteros y
laterales pueden lesionar a los ocupantes sentadosincorrectamente en los asientos
delanteros.
Eche su asiento hacia atrás para separarlo todo lo posible de los
airbags delanteros, hasta unaposición que le permita mantener
el control del vehículo.
Los pasajeros y el conductor nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
Nunca se incline sobre la puerta o la consola central; siéntese
siempre en posición vertical.
Evite que nadie ocupe el asiento del acompañante delantero siestá iluminado el indicador de
airbag desactivado, pues éste no
se desplegará en caso de choque
frontal, sea moderado o fuerte.
(continúa)(continúa)
No deben colocarse objetossobre o cerca de los módulos de
airbag en el volante, el panel deinstrumentos y el panel delacompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufreuna colisión de intensidad
suficiente para activar los
airbags.
No manipule o desconecte los cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se desplieganaccidentalmente o si el SRS
queda inutilizado.
Si el testigo de advertencia del airbag SRS permanece iluminadomientras se conduce el vehículo,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
Los airbaigs sólo pueden usarse una vez: recomendamos que
haga cambiar el sistema por un
distribuidor HYUNDAI autorizado.
(continúa)(continúa)
El SRS está diseñado paradesplegar los airbags delanteros solo cuando el impacto es
suficientemente fuerte y cuandoel ángulo de impacto es menor de
30º con respecto a la partedelantera del eje longitudinal del
vehículo. Además, los airbagssolo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todomomento.
Los airbag delanteros no están diseñados para inflarse en
colisiones laterales, impactospor detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
Nunca debe instalarse un sistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
(continúa)

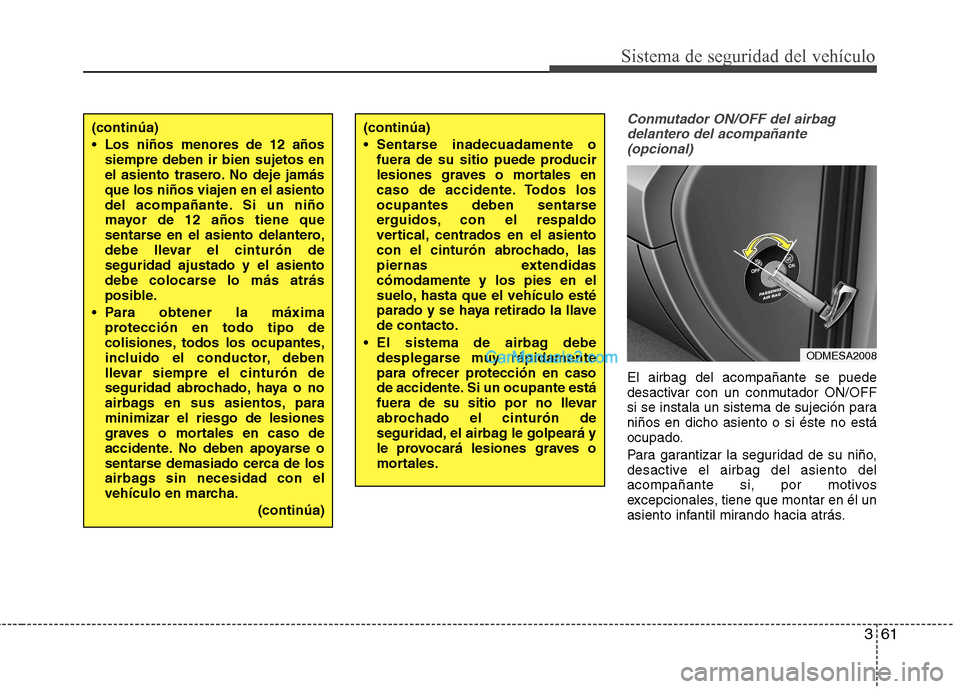

361
Sistema de seguridad del vehículo

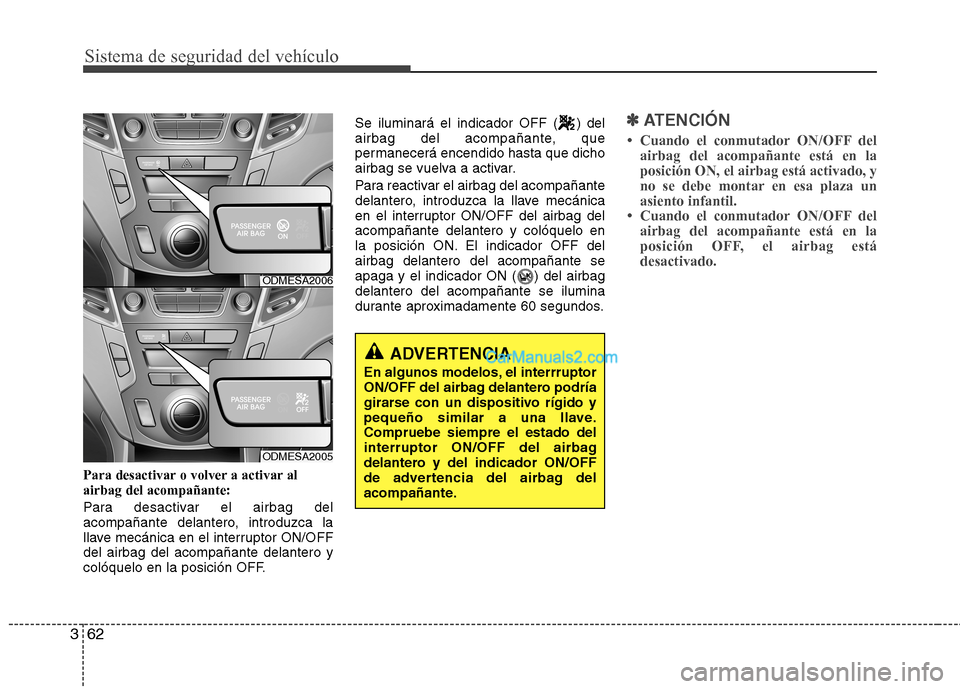

Conmutador ON/OFF del airbagdelantero del acompañante (opcional)
El airbag del acompañante se puede
desactivar con un conmutador ON/OFF
si se instala un sistema de sujeción paraniños en dicho asiento o si éste no está
ocupado.
Para garantizar la seguridad de su niño,
desactive el airbag del asiento del
acompañante si, por motivos
excepcionales, tiene que montar en él un
asiento infantil mirando hacia atrás.
(continúa)
Sentarse inadecuadamente o fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidascómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llavede contacto.
El sistema de airbag debe desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.(continúa)
Los niños menores de 12 años
siempre deben ir bien sujetos en
el asiento trasero. No deje jamásque los niños viajen en el asiento
del acompañante. Si un niño
mayor de 12 años tiene que
sentarse en el asiento delantero,
debe llevar el cinturón deseguridad ajustado y el asiento
debe colocarse lo más atrás
posible.
Para obtener la máxima protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, paraminimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)
ODMESA2008

Sistema de seguridad del vehículo
62
3
Para desactivar o volver a activar al airbag del acompañante:
Para desactivar el airbag del
acompañante delantero, introduzca la
llave mecánica en el interruptor ON/OFFdel airbag del acompañante delantero y
colóquelo en la posición OFF. Se iluminará el indicador OFF ( ) del
airbag del acompañante, que
permanecerá encendido hasta que dicho
airbag se vuelva a activar.
Para reactivar el airbag del acompañante
delantero, introduzca la llave mecánica
en el interruptor ON/OFF del airbag delacompañante delantero y colóquelo en
la posición ON. El indicador OFF delairbag delantero del acompañante se
apaga y el indicador ON ( ) del airbagdelantero del acompañante se ilumina
durante aproximadamente 60 segundos.
✽✽
ATENCIÓN

363
Sistema de seguridad del vehículo
(continúa) Si el testigo de advertencia del airbag SRS parpadea o no seilumina tras girar la llave deencendido a ON, o si se ilumina
cuando se conduce el vehículo,recomendamos que haga revisar el sistema por un distribuidor
HYUNDAI autorizado.ADVERTENCIA
El conductor es responsable de la correcta posición del
conmutador ON/OFF del airbag
del acom-pañante.
Desactive el airbag del acom- pañante sólo con el contacto
apagado; de otro modo podría
estropearse el módulo de controlde SRS.
En caso de colisión, hay riesgo
de que los airbag del conductor o
el acompañante o los airbag
laterales o de cortina no seactiven o no se activen correcta-
mente.
No monte nunca un asiento infantil orientado hacia atrás enel asiento del acompañante sin
desactivar el airbag de dicho
asiento. En caso de accidente, el
niño podría sufrir lesiones graves
o mortales si se dispara el airbag.
(continúa)PRECAUCIÓN
Si el conmutador ON/OFF delairbag del acompañante no
funciona adecuadamente, seencenderá la luz de aviso delairbag ( ) en el panel de instrumentos.
El indicador OFF del airbagdelantero del acompañante ( )no se ilumina (El indicador ON delairbag delantero del acompa-
ñante se enciende y se apagadespués de aprox. 60 segundos),el módulo de control SRS reactivael airbag delantero del acompa-
ñante y el airbag delantero del acompañante se inflará en casosde impacto frontal aunque elinterruptor ON/OFF del airbag
delantero del acompañante esté colocado en la posición OFF.
Si esto ocurre, recomendamosque haga revisar el sistema porun distribuidor HYUNDAI
autorizado.
(continúa)
