JEEP COMPASS 2020 Knjižica za upotrebu i održavanje (in Serbian)

209

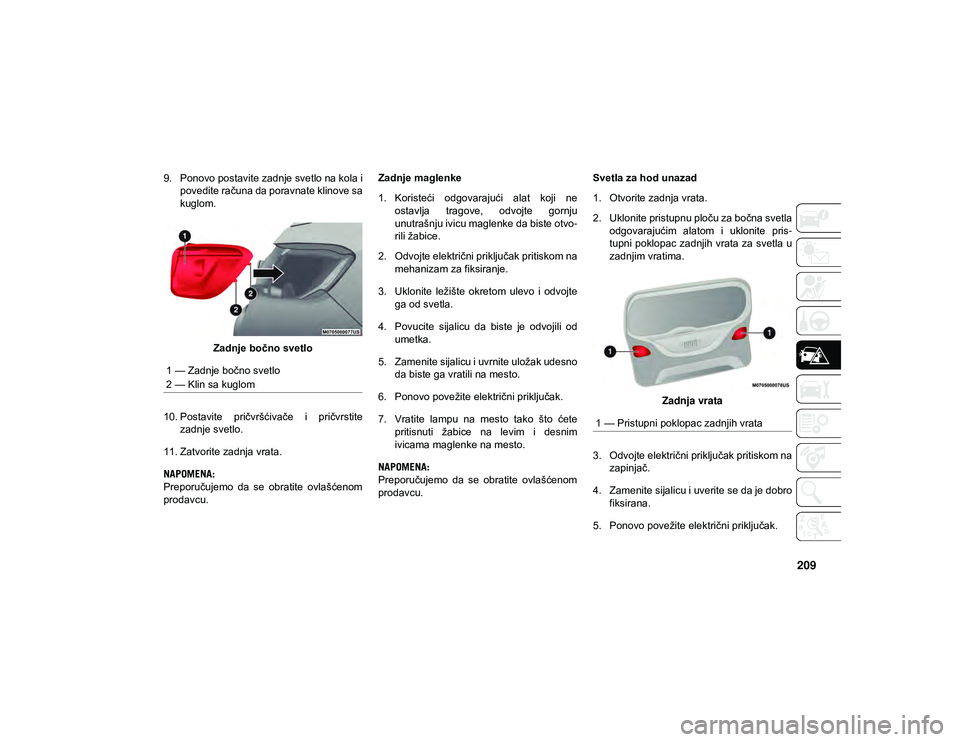

9. Ponovo postavite zadnje svetlo na kola ipovedite računa da poravnate klinove sa
kuglom.
Zadnje bočno svetlo
10. Postavite pričvršćivače i pričvrstite zadnje svetlo.
11. Zatvorite zadnja vrata.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu. Zadnje maglenke
1. Koristeći odgovarajući alat koji ne
ostavlja tragove, odvojte gornju
unutrašnju ivicu maglenke da biste otvo -
rili žabice.
2. Odvojte električni priključak pritiskom na mehanizam za fiksiranje.
3. Uklonite ležište okretom ulevo i odvojte ga od svetla.
4. Povucite sijalicu da biste je odvojili od umetka.
5. Zamenite sijalicu i uvrnite uložak udesno da biste ga vratili na mesto.
6. Ponovo povežite električni priključak.
7. Vratite lampu na mesto tako što ćete pritisnuti žabice na levim i desnim
ivicama maglenke na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu. Svetla za hod unazad
1. Otvorite zadnja vrata.
2. Uklonite pristupnu ploču za bočna svetla
odgovarajućim alatom i uklonite pris -
tupni poklopac zadnjih vrata za svetla u
zadnjim vratima.
Zadnja vrata
3. Odvojte električni priključak pritiskom na zapinjač.
4. Zamenite sijalicu i uverite se da je dobro fiksirana.
5. Ponovo povežite električni priključak.
1 — Zadnje bočno svetlo
2 — Klin sa kuglom
1 — Pristupni poklopac zadnjih vrata
20_MP_UG_SE_EU_t.book Page 209

U SLUČAJU OPASNOSTI

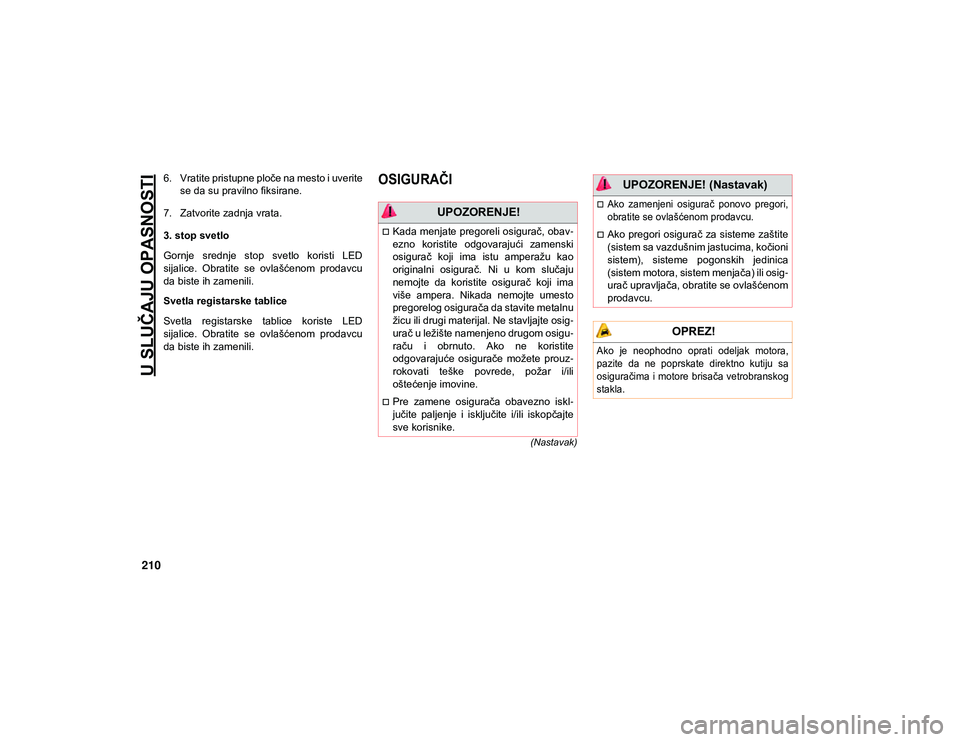

210
(Nastavak)
6. Vratite pristupne ploče na mesto i uveritese da su pravilno fiksirane.
7. Zatvorite zadnja vrata.
3. stop svetlo
Gornje srednje stop svetlo koristi LED
sijalice. Obratite se ovlašćenom prodavcu
da biste ih zamenili.
Svetla registarske tablice
Svetla registarske tablice koriste LED
sijalice. Obratite se ovlašćenom prodavcu
da biste ih zamenili.
OSIGURAČI

UPOZORENJE!
Kada menjate pregoreli osigurač, obav-
ezno koristite odgovarajući zamenski
osigurač koji ima istu amperažu kao
originalni osigurač. Ni u kom slučaju
nemojte da koristite osigurač koji ima
više ampera. Nikada nemojte umesto
pregorelog osigurača da stavite metalnu
žicu ili drugi materijal. Ne stavljajte osig -
urač u ležište namenjeno drugom osigu -
raču i obrnuto. Ako ne koristite
odgovarajuće osigurače možete prouz-
rokovati teške povrede, požar i/ili
oštećenje imovine.
Pre zamene osigurača obavezno iskl -
jučite paljenje i isključite i/ili iskopčajte
sve korisnike.

Ako zamenjeni osigurač ponovo pregori,
obratite se ovlašćenom prodavcu.

Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima, kočioni
sistem), sisteme pogonskih jedinica
(sistem motora, sistem menjača) ili osig -
urač upravljača, obratite se ovlašćenom
prodavcu.
OPREZ!

Ako je neophodno oprati odeljak motora,
pazite da ne poprskate direktno kutiju sa
osiguračima i motore brisača vetrobranskog
stakla.

UPOZORENJE! (Nastavak)
20_MP_UG_SE_EU_t.book Page 210

211

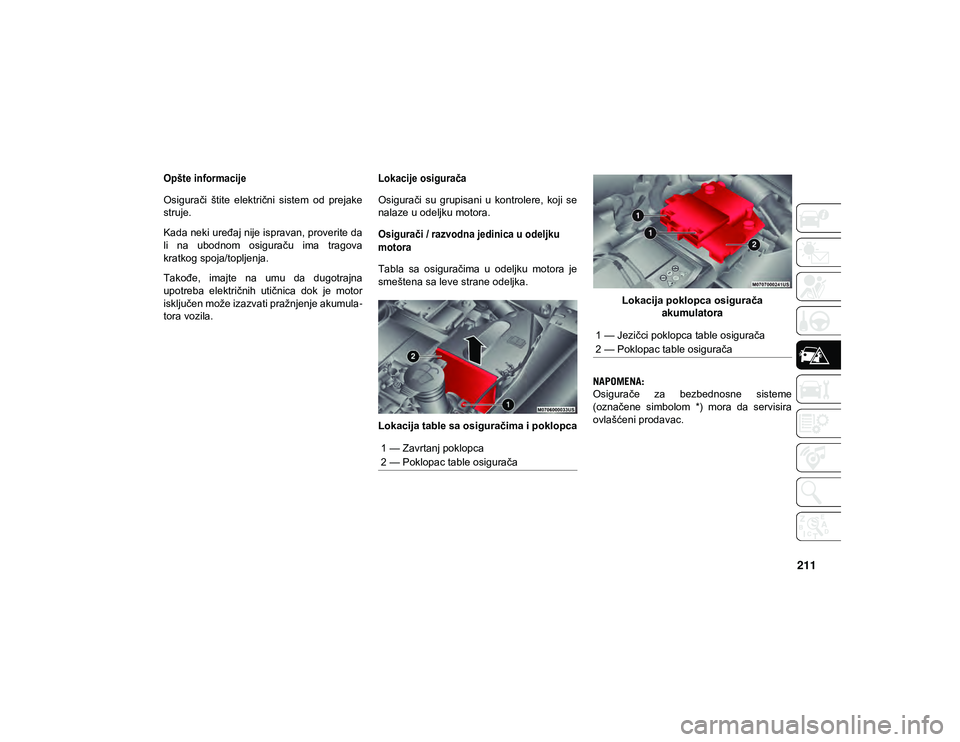

Opšte informacije

Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da
li na ubodnom osiguraču ima tragova
kratkog spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje akumula-
tora vozila.

Lokacije osigurača

Osigurači su grupisani u kontrolere, koji se
nalaze u odeljku motora.

Osigurači / razvodna jedinica u odeljku
motora

Tabla sa osiguračima u odeljku motora je
smeštena sa leve strane odeljka.
Lokacija table sa osiguračima i poklopca Lokacija poklopca osigurača
akumulatora
NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
1 — Zavrtanj poklopca
2 — Poklopac table osigurača
1 — Jezičci poklopca table osigurača
2 — Poklopac table osigurača
20_MP_UG_SE_EU_t.book Page 211

U SLUČAJU OPASNOSTI

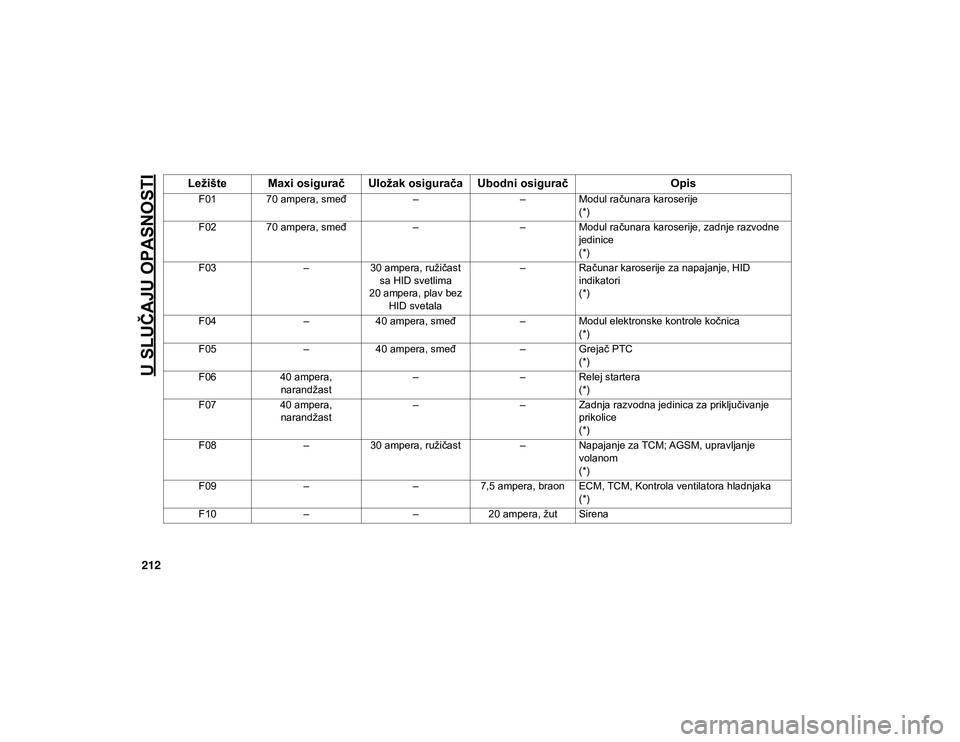

212Ležište Maxi osigurač UIožak osigurača Ubodni osigurač
Opis
F01 70 ampera, smeđ––Modul računara karoserije
(*)
F02 70 ampera, smeđ ––Modul računara karoserije, zadnje razvodne
jedinice
(*)
F03 –30 ampera, ružičast
sa HID svetlima
20 ampera, plav bez HID svetala –
Računar karoserije za napajanje, HID
indikatori
(*)
F04 –40 ampera, smeđ –Modul elektronske kontrole kočnica
(*)
F05 –40 ampera, smeđ –Grejač PTC
(*)
F06 40 ampera,
narandžast –
–Relej startera
(*)
F07 40 ampera,
narandžast –
–
Zadnja razvodna jedinica za priključivanje
prikolice
(*)
F08 –30 ampera, ružičast –Napajanje za TCM; AGSM, upravljanje
volanom
(*)
F09 – –7,5 ampera, braon ECM, TCM, Kontrola ventilatora hladnjaka
(*)
F10 – –20 ampera, žut Sirena
20_MP_UG_SE_EU_t.book Page 212

213

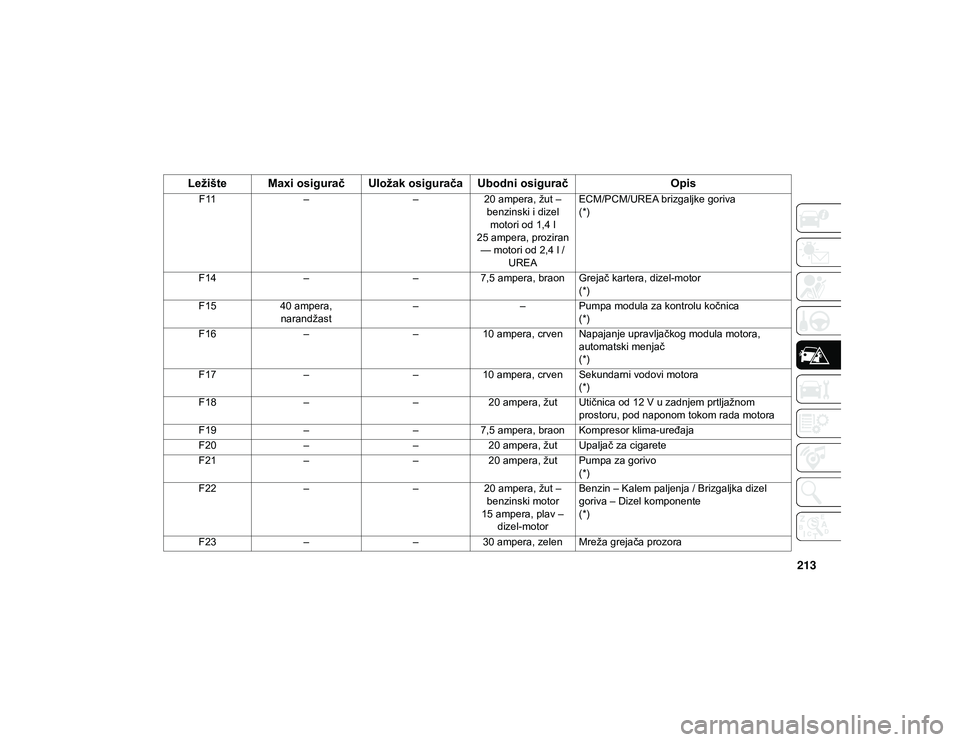

F11– –20 ampera, žut –
benzinski i dizel motori od 1,4 l
25 ampera, proziran — motori od 2,4 l / UREA ECM/PCM/UREA brizgaljke goriva
(*)
F14 – –7,5 ampera, braon Grejač kartera, dizel-motor
(*)
F15 40 ampera,
narandžast –
–Pumpa modula za kontrolu kočnica
(*)
F16 – –10 ampera, crven Napajanje upravljačkog modula motora,
automatski menjač
(*)
F17 – –10 ampera, crven Sekundarni vodovi motora
(*)
F18 – –20 ampera, žut Utičnica od 12 V u zadnjem prtljažnom
prostoru, pod naponom tokom rada motora
F19 – –7,5 ampera, braon Kompresor klima-uređaja
F20 – –20 ampera, žut Upaljač za cigarete
F21 – –20 ampera, žut Pumpa za gorivo
(*)
F22 – –20 ampera, žut –
benzinski motor
15 ampera, plav – dizel-motor Benzin – Kalem paljenja / Brizgaljka dizel
goriva – Dizel komponente
(*)
F23 – –30 ampera, zelen Mreža grejača prozora
Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
20_MP_UG_SE_EU_t.book Page 213

U SLUČAJU OPASNOSTI
214

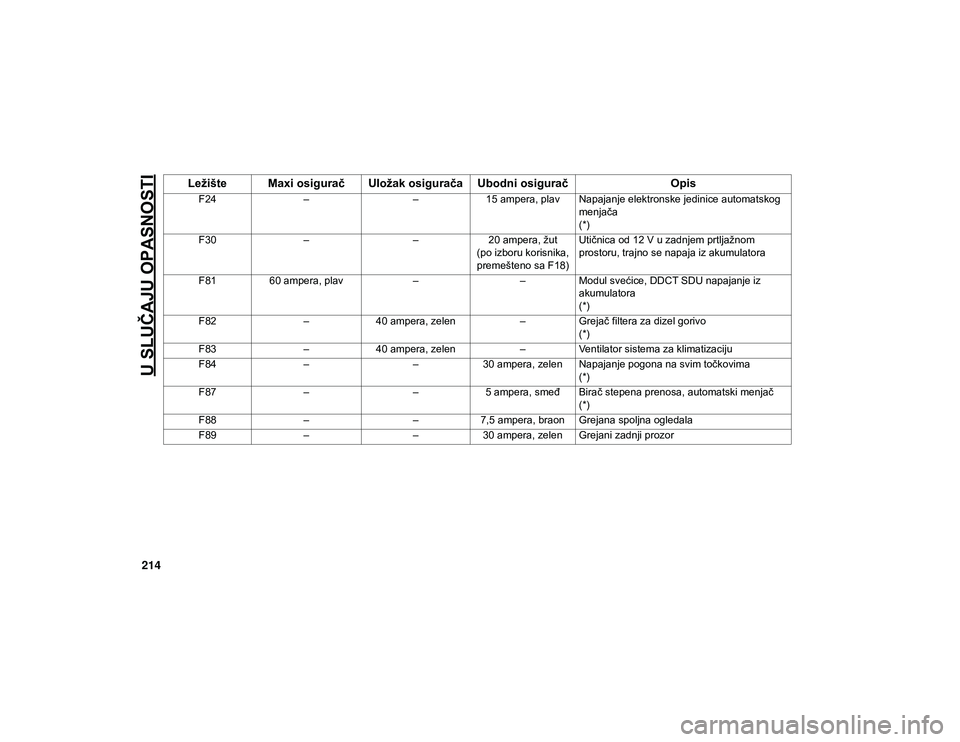

F24– –15 ampera, plav Napajanje elektronske jedinice automatskog
menjača
(*)
F30 – –20 ampera, žut
(po izboru korisnika,
premešteno sa F18) Utičnica od 12 V u zadnjem prtljažnom
prostoru, trajno se napaja iz akumulatora
F81 60 ampera, plav ––Modul svećice, DDCT SDU napajanje iz
akumulatora
(*)
F82 –40 ampera, zelen –Grejač filtera za dizel gorivo
(*)
F83 –40 ampera, zelen –Ventilator sistema za klimatizaciju
F84 – –30 ampera, zelen Napajanje pogona na svim točkovima
(*)
F87 – –5 ampera, smeđ Birač stepena prenosa, automatski menjač
(*)
F88 – –7,5 ampera, braon Grejana spoljna ogledala
F89 – –30 ampera, zelen Grejani zadnji prozor
Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
20_MP_UG_SE_EU_t.book Page 214

215

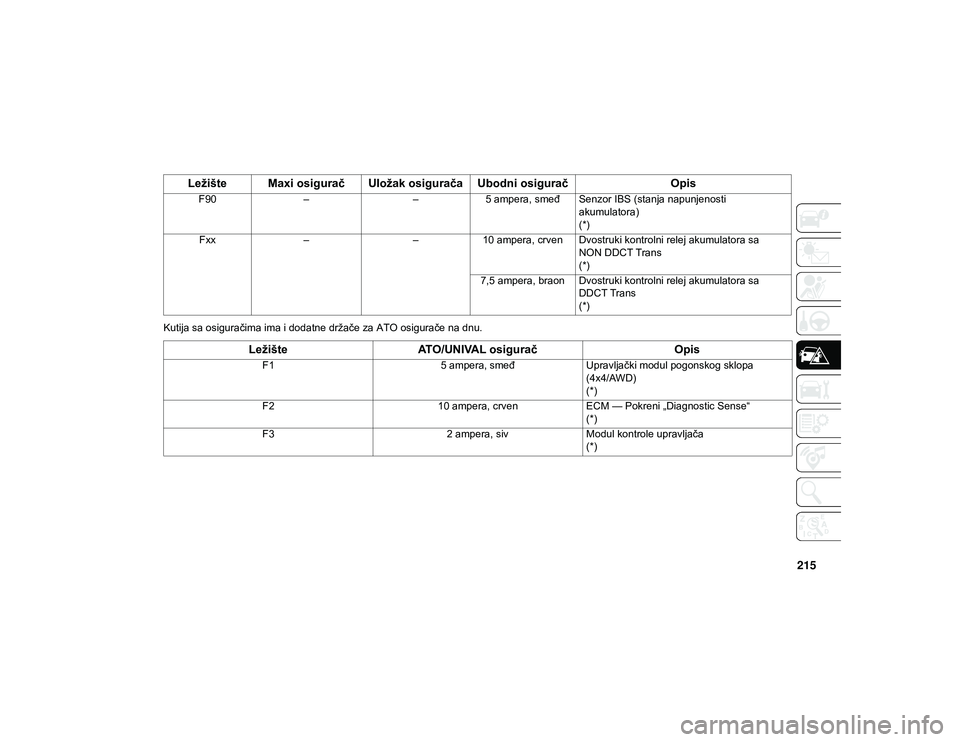

Kutija sa osiguračima ima i dodatne držače za ATO osigurače na dnu.F90
– –5 ampera, smeđ Senzor IBS (stanja napunjenosti
akumulatora)
(*)
Fxx – –10 ampera, crven Dvostruki kontrolni relej akumulatora sa
NON DDCT Trans
(*)
7,5 ampera, braon Dvostruki kontrolni relej akumulatora sa DDCT Trans
(*)
Ležište ATO/UNIVAL osigurač Opis
F15 ampera, smeđUpravljački modul pogonskog sklopa
(4x4/AWD)
(*)
F2 10 ampera, crvenECM — Pokreni „Diagnostic Sense“
(*)
F3 2 ampera, sivModul kontrole upravljača
(*)
Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
20_MP_UG_SE_EU_t.book Page 215

U SLUČAJU OPASNOSTI
216

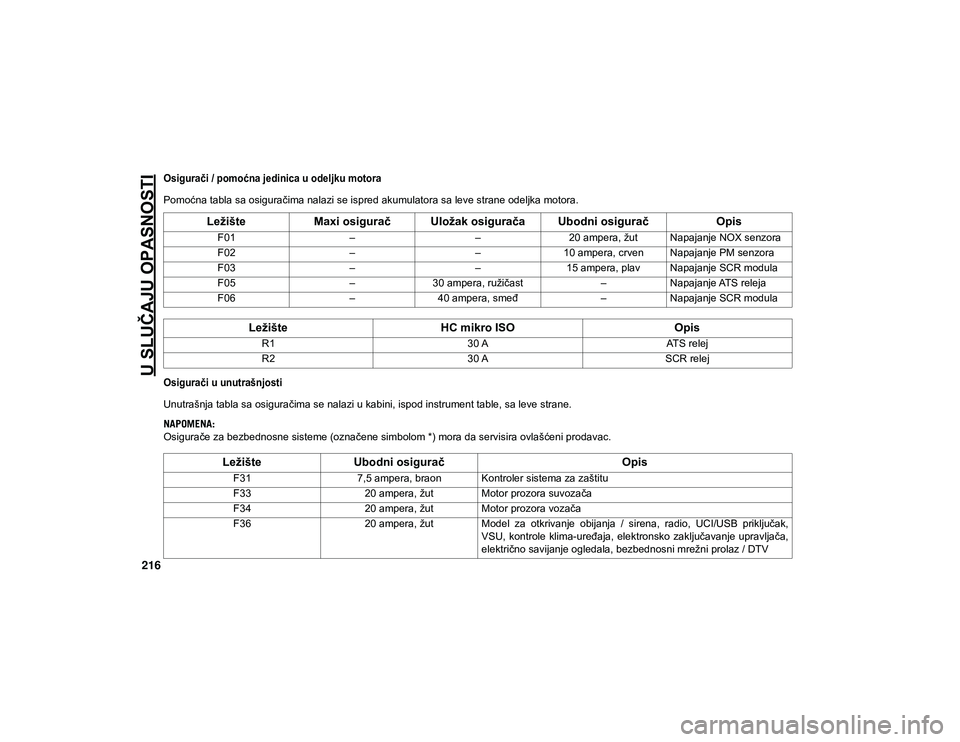

Osigurači / pomoćna jedinica u odeljku motora

Pomoćna tabla sa osiguračima nalazi se ispred akumulatora sa leve strane odeljka motora.

Osigurači u unutrašnjosti

Unutrašnja tabla sa osiguračima se nalazi u kabini, ispod instrument table, sa leve strane.
NAPOMENA:
Osigurače za bezbednosne sisteme (označene simbolom *) mora da servisira ovlašćeni prodavac.
LežišteMaxi osigurač UIožak osigurača Ubodni osigurač Opis
F01––20 ampera, žut Napajanje NOX senzora
F02 ––10 ampera, crven Napajanje PM senzora
F03 ––15 ampera, plav Napajanje SCR modula
F05 –30 ampera, ružičast –Napajanje ATS releja
F06 –40 ampera, smeđ –Napajanje SCR modula
Ležište HC mikro ISO Opis
R130 AATS relej
R2 30 ASCR relej
LežišteUbodni osigurač Opis
F317,5 ampera, braon Kontroler sistema za zaštitu
F33 20 ampera, žut Motor prozora suvozača
F34 20 ampera, žut Motor prozora vozača
F36 20 ampera, žut Model za otkrivanje obijanja / sirena, radio, UCI/USB priključak,
VSU, kontrole klima-uređaja, elektronsko zaključavanje upravljača,
električno savijanje ogledala, bezbednosni mrežni prolaz / DTV
20_MP_UG_SE_EU_t.book Page 216

217

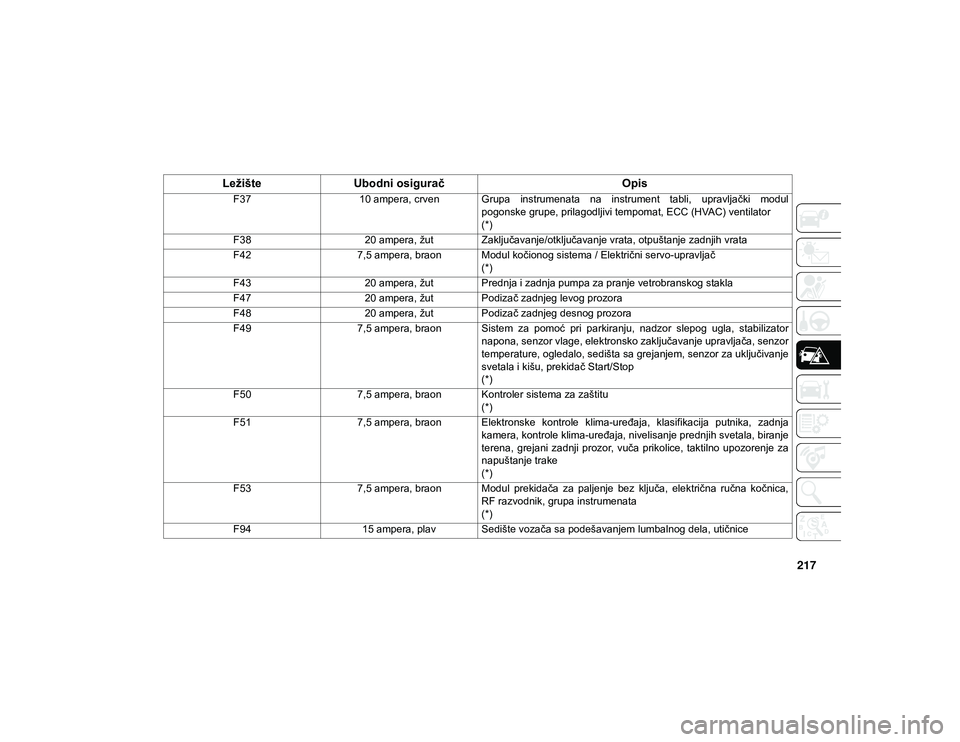

F3710 ampera, crven Grupa instrumenata na instrument tabli, upravljački modul
pogonske grupe, prilagodljivi tempomat, ECC (HVAC) ventilator
(*)
F38 20 ampera, žut Zaključavanje/otključavanje vrata, otpuštanje zadnjih vrata
F42 7,5 ampera, braon Modul kočionog sistema / Električni servo-upravljač
(*)
F43 20 ampera, žut Prednja i zadnja pumpa za pranje vetrobranskog stakla
F47 20 ampera, žut Podizač zadnjeg levog prozora
F48 20 ampera, žut Podizač zadnjeg desnog prozora
F49 7,5 ampera, braon Sistem za pomoć pri parkiranju, nadzor slepog ugla, stabilizator
napona, senzor vlage, elektronsko zaključavanje upravljača, senzor
temperature, ogledalo, sedišta sa grejanjem, senzor za uključivanje
svetala i kišu, prekidač Start/Stop
(*)
F50 7,5 ampera, braon Kontroler sistema za zaštitu
(*)
F51 7,5 ampera, braon Elektronske kontrole klima-uređaja, klasifikacija putnika, zadnja
kamera, kontrole klima-uređaja, nivelisanje prednjih svetala, biranje
terena, grejani zadnji prozor, vuča prikolice, taktilno upozorenje za
napuštanje trake
(*)
F53 7,5 ampera, braon Modul prekidača za paljenje bez ključa, električna ručna kočnica,
RF razvodnik, grupa instrumenata
(*)
F94 15 ampera, plav Sedište vozača sa podešavanjem lumbalnog dela, utičnice
LežišteUbodni osigurač Opis
20_MP_UG_SE_EU_t.book Page 217

U SLUČAJU OPASNOSTI
218

Jedinica sa osiguračima/relejima i
razvodnicima u zadnjem prtljažnom
prostoru

Da biste pristupili osiguračima, uklonite pris-
tupna vrata sa zadnje leve ploče zadnjeg
prtljažnog prostora.
Vrata za pristup tabli sa osiguračima u zadnjem prtljažnom prostoru Da biste uklonili poklopac osigurača,
pritisnite jezičke i podignite ga.
Poklopac table osigurača u zadnjem prtl
-
jažnom prostoru Osigurači su možda podeljeni na dve
jedinice. Nosač osigurača br. 1 se nalazi
bliže zadnjem kraju vozila a nosač osigu
-
rača br. 2 (ako je vozilo opremljeno sist -
emom za vuču prikolice) se nalazi bliže
prednjem kraju vozila.
NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
20_MP_UG_SE_EU_t.book Page 218
