59
(A continué)

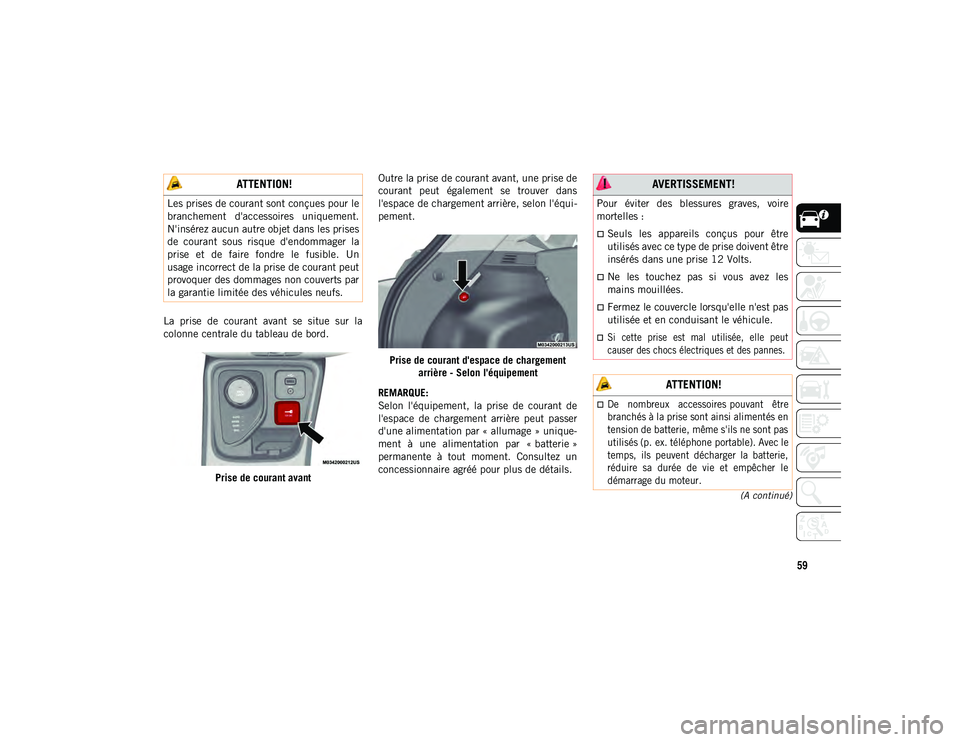

La prise de courant avant se situe sur la
colonne centrale du tableau de bord.Prise de courant avant Outre la prise de courant avant, une prise de
courant peut également se trouver dans
l'espace de chargement arrière, selon l'équi-
pement.
Prise de courant d'espace de chargement arrière - Selon l'équipement
REMARQUE:
Selon l'équipement, la prise de courant de
l'espace de chargement arrière peut passer
d'une alimentation par « allumage » unique- ment à une alimentation par « batterie »
permanente à tout moment. Consultez un
concessionnaire agréé pour plus de détails.
ATTENTION!
Les prises de courant sont conçues pour le
branchement d'accessoires uniquement.
N'insérez aucun autre objet dans les prises
de courant sous risque d'endommager la
prise et de faire fondre le fusible. Un
usage incorrect de la prise de courant peut
provoquer des dommages non couverts par
la garantie limitée des véhicules neufs.
AVERTISSEMENT!
Pour éviter des blessures graves, voire
mortelles :
Seuls les appareils conçus pour être
utilisés avec ce type de prise doivent être
insérés dans une prise 12 Volts.
Ne les touchez pas si vous avez les
mains mouillées.
Fermez le couvercle lorsqu'elle n'est pas
utilisée et en conduisant le véhicule.
Si cette prise est mal utilisée, elle peut
causer des chocs électriques et des pannes.
ATTENTION!
De nombreux accessoires pouvant être
branchés à la prise sont ainsi alimentés en
tension de batterie, même s'ils ne sont pas
utilisés (p. ex. téléphone portable). Avec le
temps, ils peuvent décharger la batterie,
réduire sa durée de vie et empêcher le
démarrage du moteur.
20_MP_UG_FR_EU_t.book Page 59
Page 62 of 388
PRESENTATION DE VOTRE VEHICULE
60

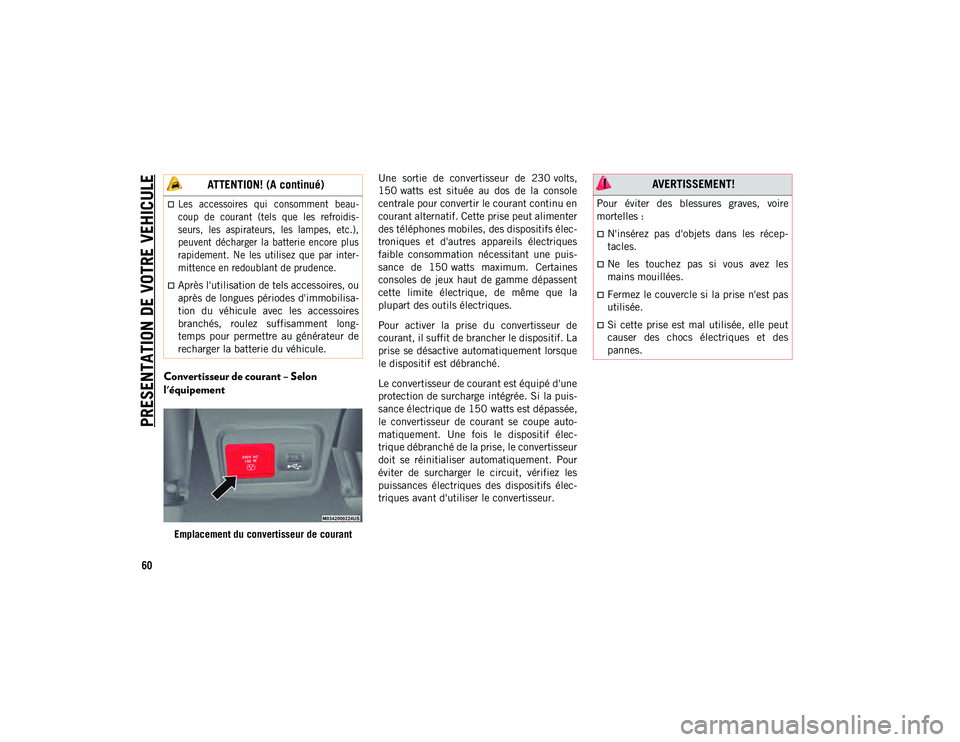

Convertisseur de courant – Selon
l'équipement
Emplacement du convertisseur de courantUne sortie de convertisseur de 230 volts,
150 watts est située au dos de la console
centrale pour convertir le courant continu en
courant alternatif. Cette prise peut alimenter
des téléphones mobiles, des dispositifs élec-
troniques et d'autres appareils électriques
faible consommation nécessitant une puis-
sance de 150 watts maximum. Certaines
consoles de jeux haut de gamme dépassent
cette limite électrique, de même que la
plupart des outils électriques.
Pour activer la prise du convertisseur de
courant, il suffit de brancher le dispositif. La
prise se désactive automatiquement lorsque
le dispositif est débranché.
Le convertisseur de courant est équipé d'une
protection de surcharge intégrée. Si la puis-
sance électrique de 150 watts est dépassée,
le convertisseur de courant se coupe auto-
matiquement. Une fois le dispositif élec-
trique débranché de la prise, le convertisseur
doit se réinitialiser automatiquement. Pour
éviter de surcharger le circuit, vérifiez les
puissances électriques des dispositifs élec-
triques avant d'utiliser le convertisseur.
Les accessoires qui consomment beau-
coup de courant (tels que les refroidis-
seurs, les aspirateurs, les lampes, etc.),
peuvent décharger la batterie encore plus
rapidement. Ne les utilisez que par inter-
mittence en redoublant de prudence.
Après l'utilisation de tels accessoires, ou
après de longues périodes d'immobilisa-
tion du véhicule avec les accessoires
branchés, roulez suffisamment long-
temps pour permettre au générateur de
recharger la batterie du véhicule.
ATTENTION! (A continué) AVERTISSEMENT!
Pour éviter des blessures graves, voire
mortelles :
N'insérez pas d'objets dans les récep-
tacles.
Ne les touchez pas si vous avez les
mains mouillées.
Fermez le couvercle si la prise n'est pas
utilisée.
Si cette prise est mal utilisée, elle peut
causer des chocs électriques et des
pannes.
20_MP_UG_FR_EU_t.book Page 60
Page 63 of 388
61
(A continué)
(A continué)

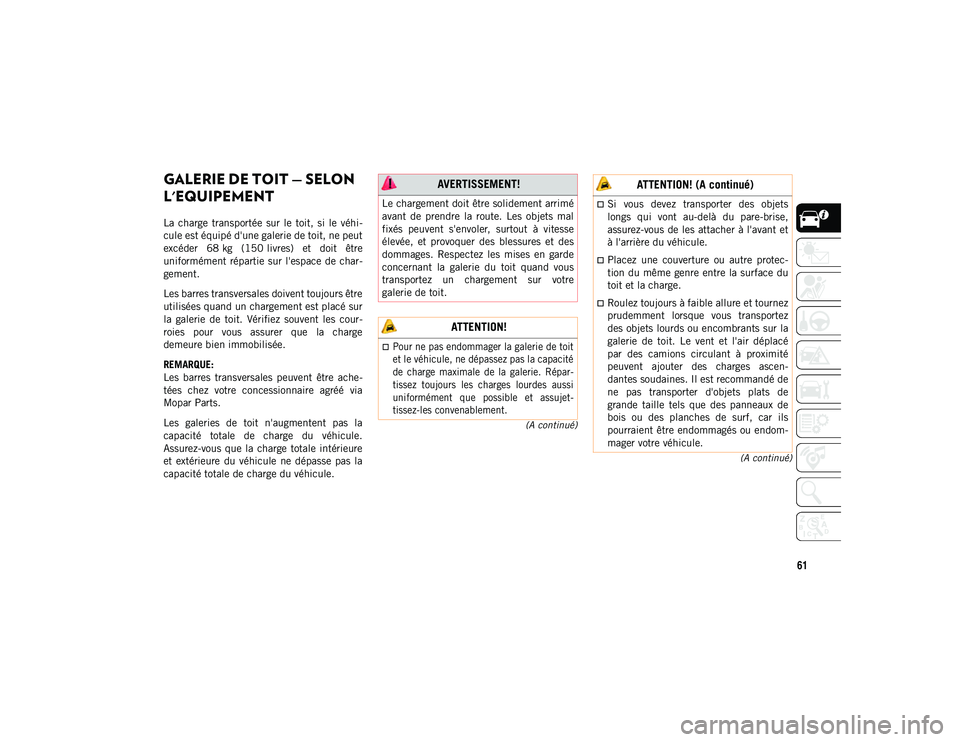

GALERIE DE TOIT — SELON
L'EQUIPEMENT
La charge transportée sur le toit, si le véhi-
cule est équipé d'une galerie de toit, ne peut
excéder 68 kg (150 livres) et doit être
uniformément répartie sur l'espace de char-
gement.
Les barres transversales doivent toujours être
utilisées quand un chargement est placé sur
la galerie de toit. Vérifiez souvent les cour-
roies pour vous assurer que la charge
demeure bien immobilisée.
REMARQUE:
Les barres transversales peuvent être ache-
tées chez votre concessionnaire agréé via
Mopar Parts.
Les galeries de toit n'augmentent pas la
capacité totale de charge du véhicule.
Assurez-vous que la charge totale intérieure
et extérieure du véhicule ne dépasse pas la
capacité totale de charge du véhicule.
AVERTISSEMENT!
Le chargement doit être solidement arrimé
avant de prendre la route. Les objets mal
fixés peuvent s'envoler, surtout à vitesse
élevée, et provoquer des blessures et des
dommages. Respectez les mises en garde
concernant la galerie du toit quand vous
transportez un chargement sur votre
galerie de toit.
ATTENTION!
Pour ne pas endommager la galerie de toit
et le véhicule, ne dépassez pas la capacité
de charge maximale de la galerie. Répar-
tissez toujours les charges lourdes aussi
uniformément que possible et assujet-
tissez-les convenablement.
Si vous devez transporter des objets
longs qui vont au-delà du pare-brise,
assurez-vous de les attacher à l'avant et
à l'arrière du véhicule.
Placez une couverture ou autre protec-
tion du même genre entre la surface du
toit et la charge.
Roulez toujours à faible allure et tournez
prudemment lorsque vous transportez
des objets lourds ou encombrants sur la
galerie de toit. Le vent et l'air déplacé
par des camions circulant à proximité
peuvent ajouter des charges ascen-
dantes soudaines. Il est recommandé de
ne pas transporter d'objets plats de
grande taille tels que des panneaux de
bois ou des planches de surf, car ils
pourraient être endommagés ou endom-
mager votre véhicule.
ATTENTION! (A continué)
20_MP_UG_FR_EU_t.book Page 61
Page 64 of 388
PRESENTATION DE VOTRE VEHICULE
62

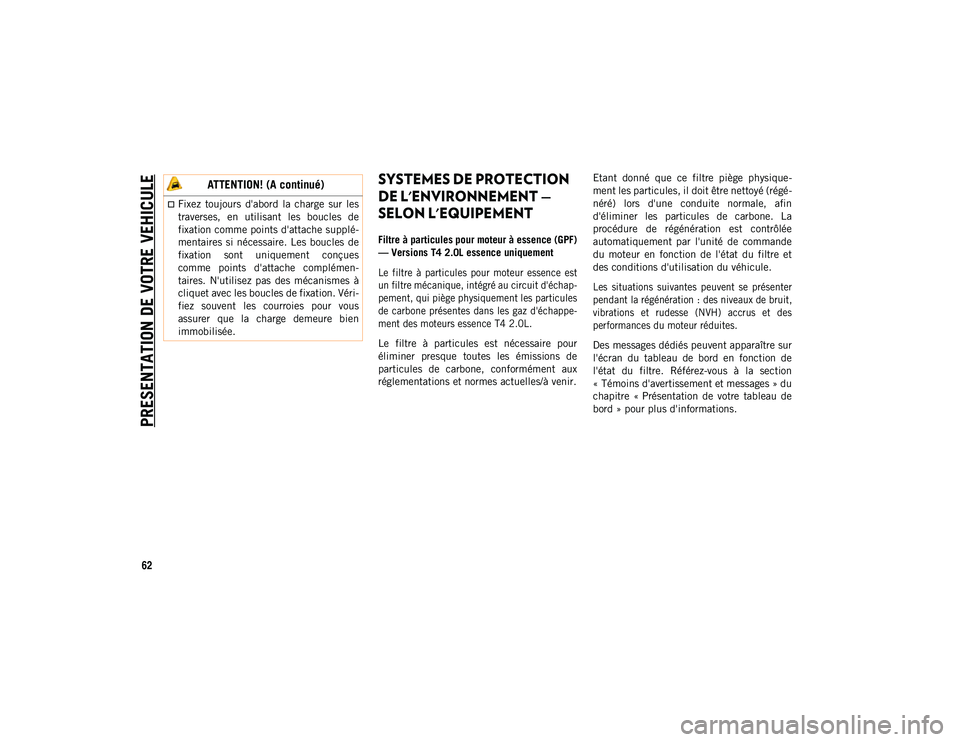

SYSTEMES DE PROTECTION
DE L'ENVIRONNEMENT —
SELON L'EQUIPEMENT
Filtre à particules pour moteur à essence (GPF)
— Versions T4 2.0L essence uniquement
Le filtre à particules pour moteur essence est
un filtre mécanique, intégré au circuit d'échap-
pement, qui piège physiquement les particules
de carbone présentes dans les gaz d'échappe-
ment des moteurs essence T4 2.0L.
Le filtre à particules est nécessaire pour
éliminer presque toutes les émissions de
particules de carbone, conformément aux
réglementations et normes actuelles/à venir.Etant donné que ce filtre piège physique-
ment les particules, il doit être nettoyé (régé-
néré) lors d'une conduite normale, afin
d'éliminer les particules de carbone. La
procédure de régénération est contrôlée
automatiquement par l'unité de commande
du moteur en fonction de l'état du filtre et
des conditions d'utilisation du véhicule.
Les situations suivantes peuvent se présenter
pendant la régénération : des niveaux de bruit,
vibrations et rudesse (NVH) accrus et des
performances du moteur réduites.
Des messages dédiés peuvent apparaître sur
l'écran du tableau de bord en fonction de
l'état du filtre. Référez-vous à la section
« Témoins d'avertissement et messages » du
chapitre « Présentation de votre tableau de
bord » pour plus d'informations.
Fixez toujours d'abord la charge sur les
traverses, en utilisant les boucles de
fixation comme points d'attache supplé-
mentaires si nécessaire. Les boucles de
fixation sont uniquement conçues
comme points d'attache complémen-
taires. N'utilisez pas des mécanismes à
cliquet avec les boucles de fixation. Véri-
fiez souvent les courroies pour vous
assurer que la charge demeure bien
immobilisée.
ATTENTION! (A continué)
20_MP_UG_FR_EU_t.book Page 62
Page 65 of 388
63
PRESENTATION DE VOTRE TABLEAU DE BORD

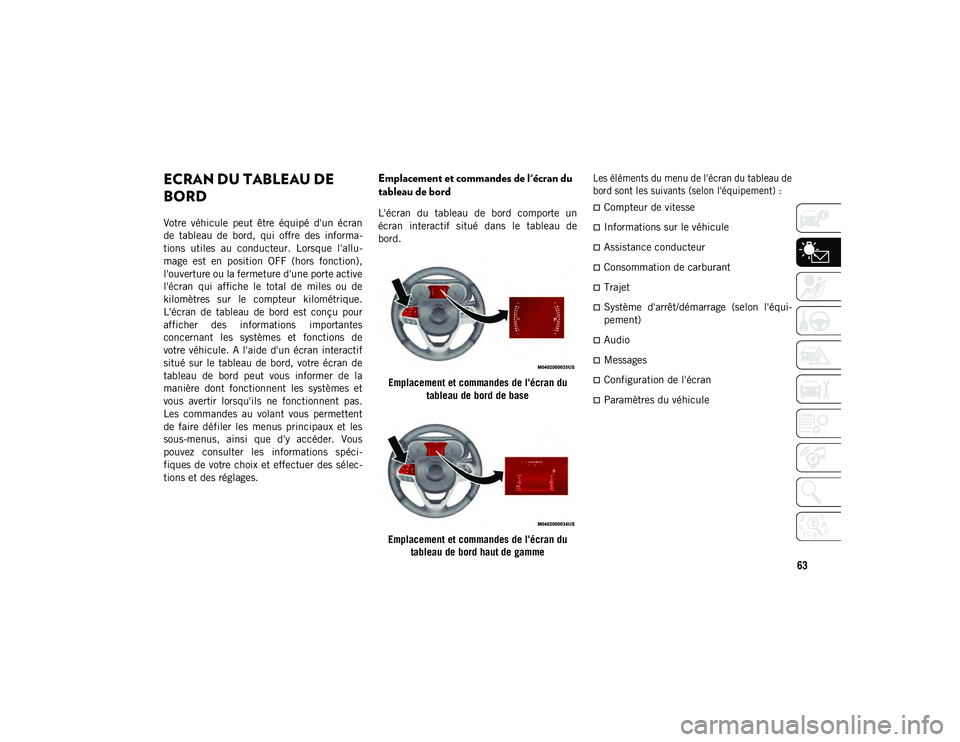

ECRAN DU TABLEAU DE
BORD
Votre véhicule peut être équipé d'un écran
de tableau de bord, qui offre des informa-
tions utiles au conducteur. Lorsque l'allu-
mage est en position OFF (hors fonction),
l'ouverture ou la fermeture d'une porte active
l'écran qui affiche le total de miles ou de
kilomètres sur le compteur kilométrique.
L'écran de tableau de bord est conçu pour
afficher des informations importantes
concernant les systèmes et fonctions de
votre véhicule. A l'aide d'un écran interactif
situé sur le tableau de bord, votre écran de
tableau de bord peut vous informer de la
manière dont fonctionnent les systèmes et
vous avertir lorsqu'ils ne fonctionnent pas.
Les commandes au volant vous permettent
de faire défiler les menus principaux et les
sous-menus, ainsi que d'y accéder. Vous
pouvez consulter les informations spéci-
fiques de votre choix et effectuer des sélec-
tions et des réglages.
Emplacement et commandes de l'écran du
tableau de bord
L'écran du tableau de bord comporte un
écran interactif situé dans le tableau de
bord.Emplacement et commandes de l'écran du tableau de bord de base
Emplacement et commandes de l'écran du tableau de bord haut de gamme
Les éléments du menu de l'écran du tableau de
bord sont les suivants (selon l'équipement) :
Compteur de vitesse
Informations sur le véhicule
Assistance conducteur
Consommation de carburant
Trajet
Système d'arrêt/démarrage (selon l'équi-
pement)
Audio
Messages
Configuration de l'écran
Paramètres du véhicule
20_MP_UG_FR_EU_t.book Page 63
Page 66 of 388
PRESENTATION DE VOTRE TABLEAU DE BORD
64

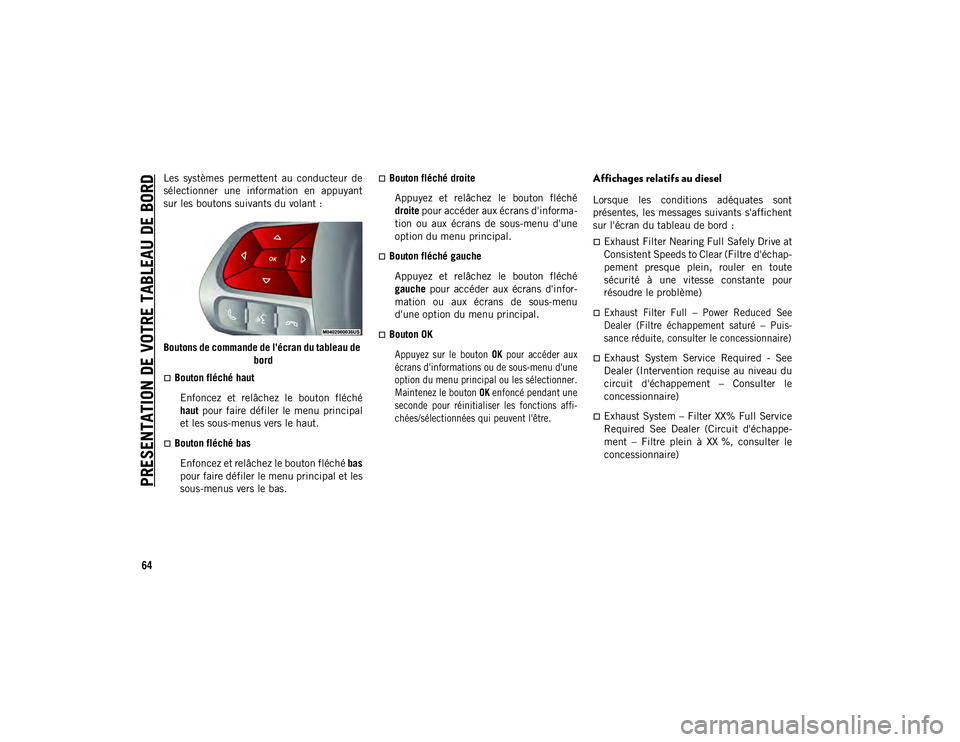

Les systèmes permettent au conducteur de
sélectionner une information en appuyant
sur les boutons suivants du volant :
Boutons de commande de l'écran du tableau de bord
Bouton fléché haut
Enfoncez et relâchez le bouton fléché
haut pour faire défiler le menu principal
et les sous-menus vers le haut.
Bouton fléché bas
Enfoncez et relâchez le bouton fléché bas
pour faire défiler le menu principal et les
sous-menus vers le bas.
Bouton fléché droite
Appuyez et relâchez le bouton fléché
droite pour accéder aux écrans d'informa-
tion ou aux écrans de sous-menu d'une
option du menu principal.
Bouton fléché gauche
Appuyez et relâchez le bouton fléché
gauche pour accéder aux écrans d'infor-
mation ou aux écrans de sous-menu
d'une option du menu principal.
Bouton OK
Appuyez sur le bouton OK pour accéder aux
écrans d'informations ou de sous-menu d'une
option du menu principal ou les sélectionner.
Maintenez le bouton OK enfoncé pendant une
seconde pour réinitialiser les fonctions affi-
chées/sélectionnées qui peuvent l'être.
Affichages relatifs au diesel
Lorsque les conditions adéquates sont
présentes, les messages suivants s'affichent
sur l'écran du tableau de bord :
Exhaust Filter Nearing Full Safely Drive at
Consistent Speeds to Clear (Filtre d'échap-
pement presque plein, rouler en toute
sécurité à une vitesse constante pour
résoudre le problème)
Exhaust Filter Full – Power Reduced See
Dealer (Filtre échappement saturé – Puis-
sance réduite, consulter le concessionnaire)
Exhaust System Service Required - See
Dealer (Intervention requise au niveau du
circuit d'échappement – Consulter le
concessionnaire)
Exhaust System – Filter XX% Full Service
Required See Dealer (Circuit d'échappe-
ment – Filtre plein à XX %, consulter le
concessionnaire)
20_MP_UG_FR_EU_t.book Page 64
Page 67 of 388
65

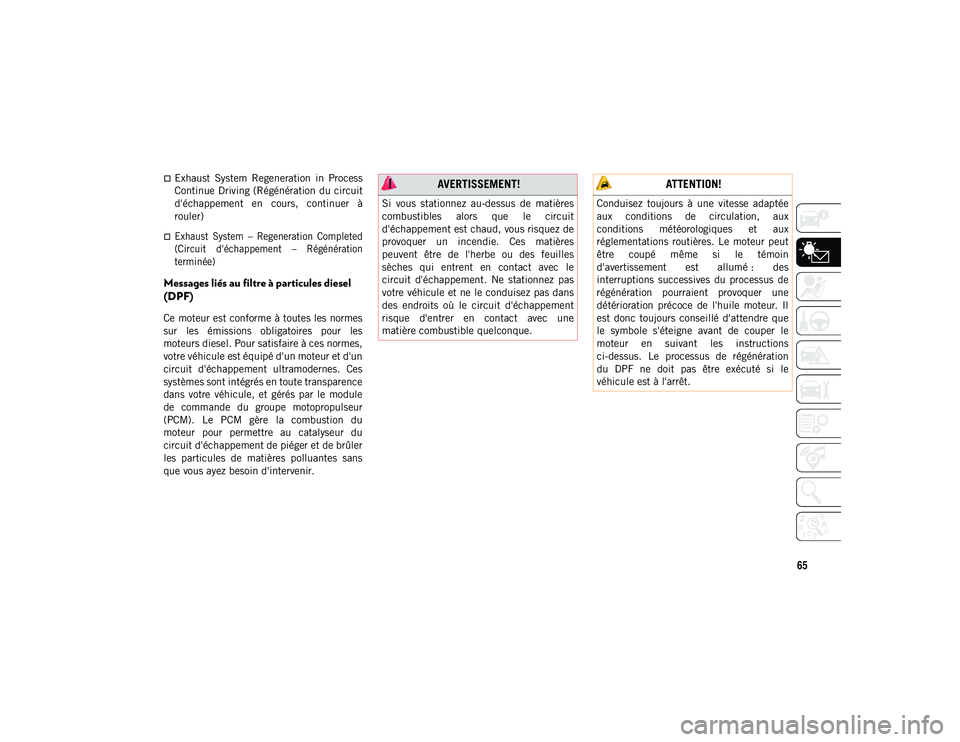

Exhaust System Regeneration in Process
Continue Driving (Régénération du circuit
d'échappement en cours, continuer à
rouler)
Exhaust System – Regeneration Completed
(Circuit d'échappement – Régénération
terminée)
Messages liés au filtre à particules diesel
(DPF)
Ce moteur est conforme à toutes les normes
sur les émissions obligatoires pour les
moteurs diesel. Pour satisfaire à ces normes,
votre véhicule est équipé d'un moteur et d'un
circuit d'échappement ultramodernes. Ces
systèmes sont intégrés en toute transparence
dans votre véhicule, et gérés par le module
de commande du groupe motopropulseur
(PCM). Le PCM gère la combustion du
moteur pour permettre au catalyseur du
circuit d'échappement de piéger et de brûler
les particules de matières polluantes sans
que vous ayez besoin d'intervenir.
AVERTISSEMENT!
Si vous stationnez au-dessus de matières
combustibles alors que le circuit
d'échappement est chaud, vous risquez de
provoquer un incendie. Ces matières
peuvent être de l'herbe ou des feuilles
sèches qui entrent en contact avec le
circuit d'échappement. Ne stationnez pas
votre véhicule et ne le conduisez pas dans
des endroits où le circuit d'échappement
risque d'entrer en contact avec une
matière combustible quelconque.
ATTENTION!
Conduisez toujours à une vitesse adaptée
aux conditions de circulation, aux
conditions météorologiques et aux
réglementations routières. Le moteur peut
être coupé même si le témoin
d'avertissement est allumé : des
interruptions successives du processus de
régénération pourraient provoquer une
détérioration précoce de l'huile moteur. Il
est donc toujours conseillé d'attendre que
le symbole s'éteigne avant de couper le
moteur en suivant les instructions
ci-dessus. Le processus de régénération
du DPF ne doit pas être exécuté si le
véhicule est à l'arrêt.
20_MP_UG_FR_EU_t.book Page 65
Page 68 of 388
PRESENTATION DE VOTRE TABLEAU DE BORD
66

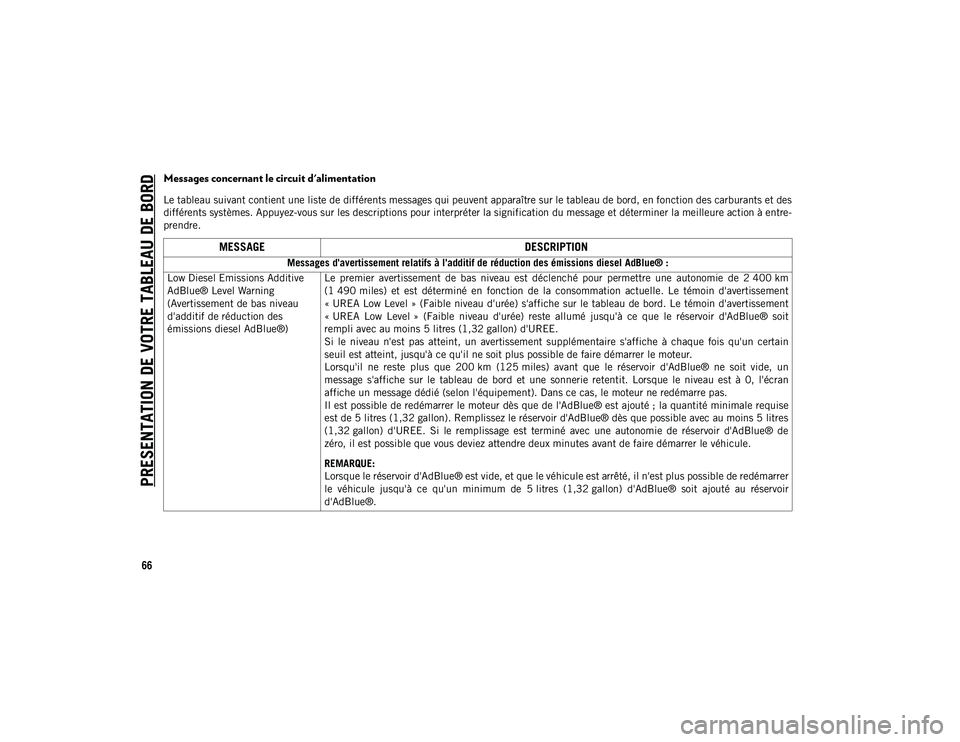

Messages concernant le circuit d'alimentation
Le tableau suivant contient une liste de différents messages qui peuvent apparaître sur le tableau de bord, en fonction des carburants et des
différents systèmes. Appuyez-vous sur les descriptions pour interpréter la signification du message et déterminer la meilleure action à entre-
prendre.
MESSAGEDESCRIPTION
Messages d'avertissement relatifs à l'additif de réduction des émissions diesel AdBlue® :
Low Diesel Emissions Additive
AdBlue® Level Warning
(Avertissement de bas niveau
d'additif de réduction des
émissions diesel AdBlue®) Le premier avertissement de bas niveau est déclenché pour permettre une autonomie de 2 400 km
(1 490 miles) et est déterminé en fonction de la consommation actuelle. Le témoin d'avertissement
« UREA Low Level » (Faible niveau d'urée) s'affiche sur le tableau de bord. Le témoin d'avertissement
« UREA Low Level » (Faible niveau d'urée) reste allumé jusqu'à ce que le réservoir d'AdBlue® soit
rempli avec au moins 5 litres (1,32 gallon) d'UREE.
Si le niveau n'est pas atteint, un avertissement supplémentaire s'affiche à chaque fois qu'un certain
seuil est atteint, jusqu'à ce qu'il ne soit plus possible de faire démarrer le moteur.
Lorsqu'il ne reste plus que 200 km (125 miles) avant que le réservoir d'AdBlue® ne soit vide, un
message s'affiche sur le tableau de bord et une sonnerie retentit. Lorsque le niveau est à 0, l'écran
affiche un message dédié (selon l'équipement). Dans ce cas, le moteur ne redémarre pas.
Il est possible de redémarrer le moteur dès que de l'AdBlue® est ajouté ; la quantité minimale requise
est de 5 litres (1,32 gallon). Remplissez le réservoir d'AdBlue® dès que possible avec au moins 5 litres
(1,32 gallon) d'UREE. Si le remplissage est terminé avec une autonomie de réservoir d'AdBlue® de
zéro, il est possible que vous deviez attendre deux minutes avant de faire démarrer le véhicule.
REMARQUE:
Lorsque le réservoir d'AdBlue® est vide, et que le véhicule est arrêté, il n'est plus possible de redémarrer
le véhicule jusqu'à ce qu'un minimum de 5 litres (1,32 gallon) d'AdBlue® soit ajouté au réservoir
d'AdBlue®.
20_MP_UG_FR_EU_t.book Page 66
Page 69 of 388
67

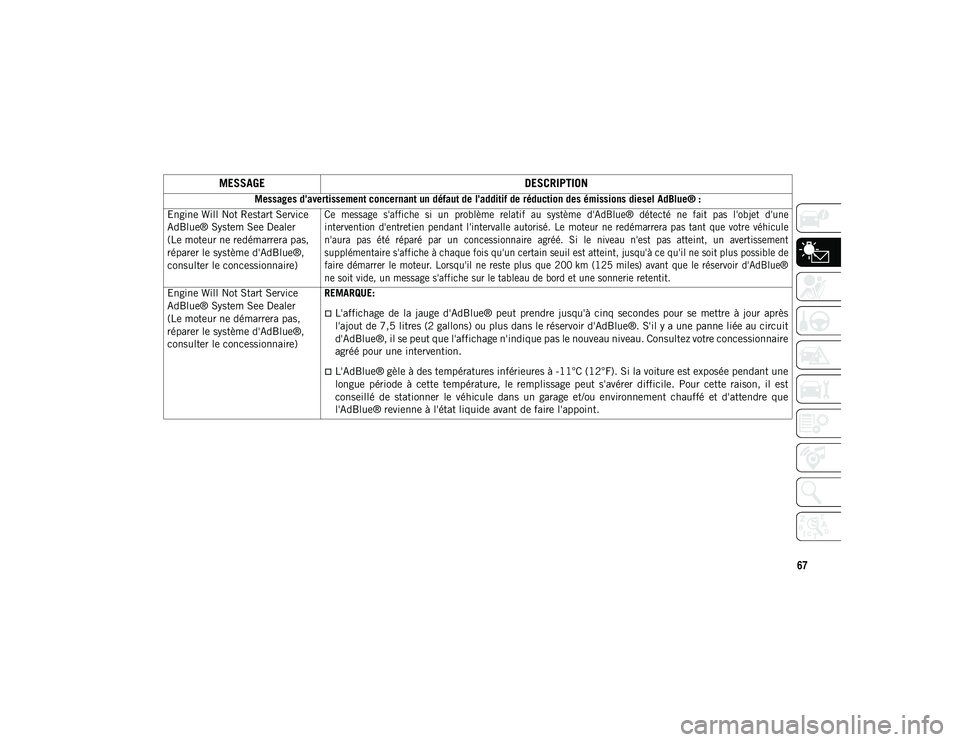

Messages d'avertissement concernant un défaut de l'additif de réduction des émissions diesel AdBlue® :
Engine Will Not Restart Service
AdBlue® System See Dealer
(Le moteur ne redémarrera pas,
réparer le système d'AdBlue®,
consulter le concessionnaire)
Ce message s'affiche si un problème relatif au système d'AdBlue® détecté ne fait pas l'objet d'une
intervention d'entretien pendant l'intervalle autorisé. Le moteur ne redémarrera pas tant que votre véhicule
n'aura pas été réparé par un concessionnaire agréé. Si le niveau n'est pas atteint, un avertissement
supplémentaire s'affiche à chaque fois qu'un certain seuil est atteint, jusqu'à ce qu'il ne soit plus possible de
faire démarrer le moteur. Lorsqu'il ne reste plus que 200 km (125 miles) avant que le réservoir d'AdBlue®
ne soit vide, un message s'affiche sur le tableau de bord et une sonnerie retentit.
Engine Will Not Start Service
AdBlue® System See Dealer
(Le moteur ne démarrera pas,
réparer le système d'AdBlue®,
consulter le concessionnaire) REMARQUE:
L'affichage de la jauge d'AdBlue® peut prendre jusqu'à cinq secondes pour se mettre à jour après
l'ajout de 7,5 litres (2 gallons) ou plus dans le réservoir d'AdBlue®. S'il y a une panne liée au circuit
d'AdBlue®, il se peut que l'affichage n'indique pas le nouveau niveau. Consultez votre concessionnaire
agréé pour une intervention.
L'AdBlue® gèle à des températures inférieures à -11°C (12°F). Si la voiture est exposée pendant une
longue période à cette température, le remplissage peut s'avérer difficile. Pour cette raison, il est
conseillé de stationner le véhicule dans un garage et/ou environnement chauffé et d'attendre que
l'AdBlue® revienne à l'état liquide avant de faire l'appoint.
MESSAGE
DESCRIPTION
20_MP_UG_FR_EU_t.book Page 67
Page 70 of 388
PRESENTATION DE VOTRE TABLEAU DE BORD
68

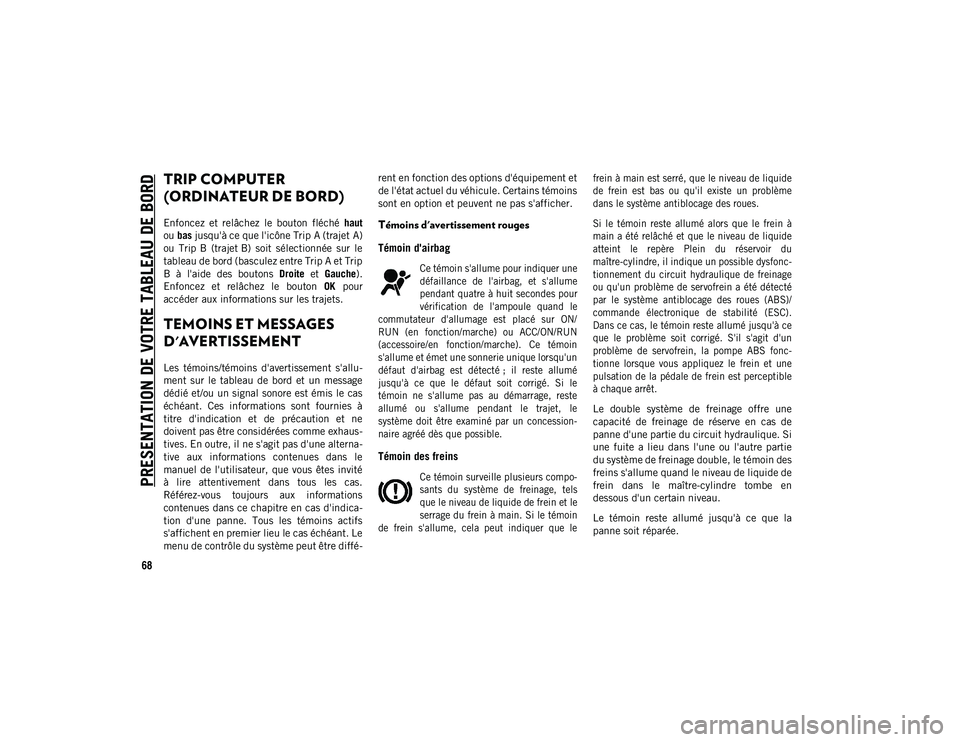

TRIP COMPUTER
(ORDINATEUR DE BORD)
Enfoncez et relâchez le bouton fléché haut
ou bas jusqu'à ce que l'icône Trip A (trajet A)
ou Trip B (trajet B) soit sélectionnée sur le tableau de bord (basculez entre Trip A et Trip
B à l'aide des boutons Droite et Gauche ).
Enfoncez et relâchez le bouton OK pour
accéder aux informations sur les trajets.
TEMOINS ET MESSAGES
D'AVERTISSEMENT
Les témoins/témoins d'avertissement s'allu-
ment sur le tableau de bord et un message
dédié et/ou un signal sonore est émis le cas
échéant. Ces informations sont fournies à
titre d'indication et de précaution et ne
doivent pas être considérées comme exhaus-
tives. En outre, il ne s'agit pas d'une alterna-
tive aux informations contenues dans le
manuel de l'utilisateur, que vous êtes invité
à lire attentivement dans tous les cas.
Référez-vous toujours aux informations
contenues dans ce chapitre en cas d'indica-
tion d'une panne. Tous les témoins actifs
s'affichent en premier lieu le cas échéant. Le
menu de contrôle du système peut être diffé- rent en fonction des options d'équipement et
de l'état actuel du véhicule. Certains témoins
sont en option et peuvent ne pas s'afficher.
Témoins d'avertissement rouges
Témoin d'airbag
Ce témoin s'allume pour indiquer une
défaillance de l'airbag, et s'allume
pendant quatre à huit secondes pour
vérification de l'ampoule quand le
commutateur d'allumage est placé sur ON/
RUN (en fonction/marche) ou ACC/ON/RUN
(accessoire/en fonction/marche). Ce témoin
s'allume et émet une sonnerie unique lorsqu'un
défaut d'airbag est détecté ; il reste allumé
jusqu'à ce que le défaut soit corrigé. Si le
témoin ne s'allume pas au démarrage, reste
allumé ou s'allume pendant le trajet, le
système doit être examiné par un concession-
naire agréé dès que possible.
Témoin des freins
Ce témoin surveille plusieurs compo-
sants du système de freinage, tels
que le niveau de liquide de frein et le
serrage du frein à main. Si le témoin
de frein s'allume, cela peut indiquer que le frein à main est serré, que le niveau de liquide
de frein est bas ou qu'il existe un problème
dans le système antiblocage des roues.
Si le témoin reste allumé alors que le frein à
main a été relâché et que le niveau de liquide
atteint le repère Plein du réservoir du
maître-cylindre, il indique un possible dysfonc-
tionnement du circuit hydraulique de freinage
ou qu'un problème de servofrein a été détecté
par le système antiblocage des roues (ABS)/
commande électronique de stabilité (ESC).
Dans ce cas, le témoin reste allumé jusqu'à ce
que le problème soit corrigé. S'il s'agit d'un
problème de servofrein, la pompe ABS fonc-
tionne lorsque vous appliquez le frein et une
pulsation de la pédale de frein est perceptible
à chaque arrêt.
Le double système de freinage offre une
capacité de freinage de réserve en cas de
panne d'une partie du circuit hydraulique. Si
une fuite a lieu dans l'une ou l'autre partie
du système de freinage double, le témoin des
freins s'allume quand le niveau de liquide de
frein dans le maître-cylindre tombe en
dessous d'un certain niveau.
Le témoin reste allumé jusqu'à ce que la
panne soit réparée.
20_MP_UG_FR_EU_t.book Page 68
