ponovo ispravno montirajte sijalično
grlo na zadnju svetlosnu grupu, i sasvim
pričvrstite četiri šrafa za pričvršćivanje;
ponovo namestite zadnju svetlosnu
grupu na vozilo;
dobro pričvrstite sklop za
pričvršćivanje zadnje svetlosne grupe i
ponovo je povežitei sa električnim
konektorom;
ponovo montirajte vratanca A sl. 149,
proverivši da li su čvrsto pričvršćena;
na kraju zatvorite vrata prtljažnika;Zadnja donja svetlosna grupa
Sadrži sijalice za zadnja svetla za maglu
(leva strana) i rikverc svetla (desna
strana).

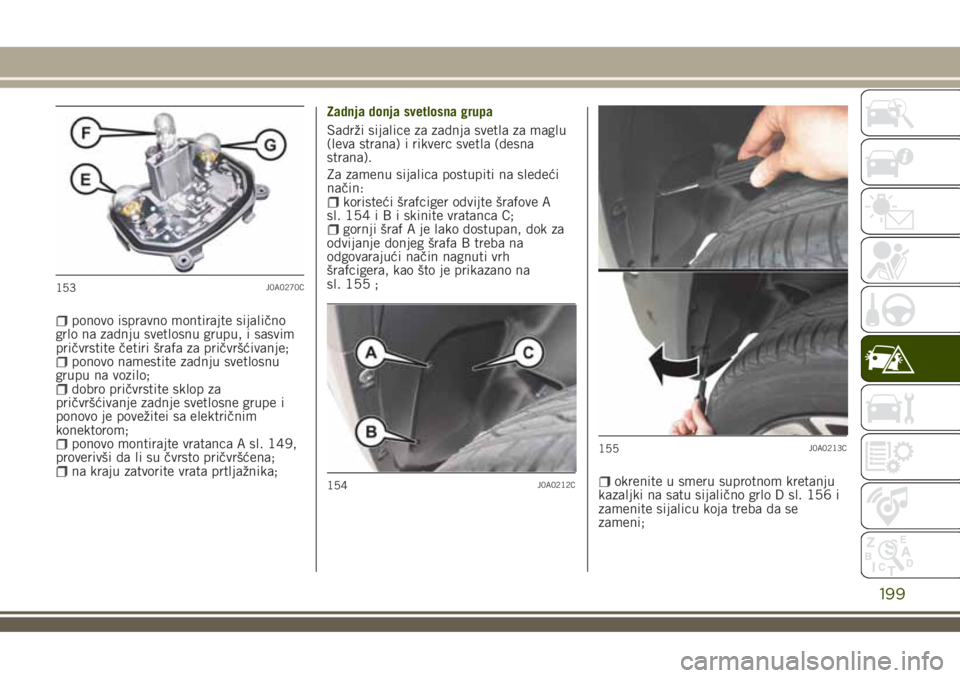

Za zamenu sijalica postupiti na sledeći
način:
koristeći šrafciger odvijte šrafove A
sl.154iBiskinite vratanca C;
gornji šraf A je lako dostupan, dok za
odvijanje donjeg šrafa B treba na
odgovarajući način nagnuti vrh
šrafcigera, kao što je prikazano na
sl. 155 ;
okrenite u smeru suprotnom kretanju
kazaljki na satu sijalično grlo D sl. 156 i
zamenite sijalicu koja treba da se
zameni;
153J0A0270C
154J0A0212C
155J0A0213C
199

stavite novu sijalicu, proverite da li je
čvrsto postavljena;
ponovo montirajte sijalično grlo u
njegovo ležište i okrenite ga u smeru
kretanja kazaljki na satu, proverivši da li
je čvrsto postavljeno;
ponovo ispravno montirajte vratanca C,
dobro zategnite šrafove.

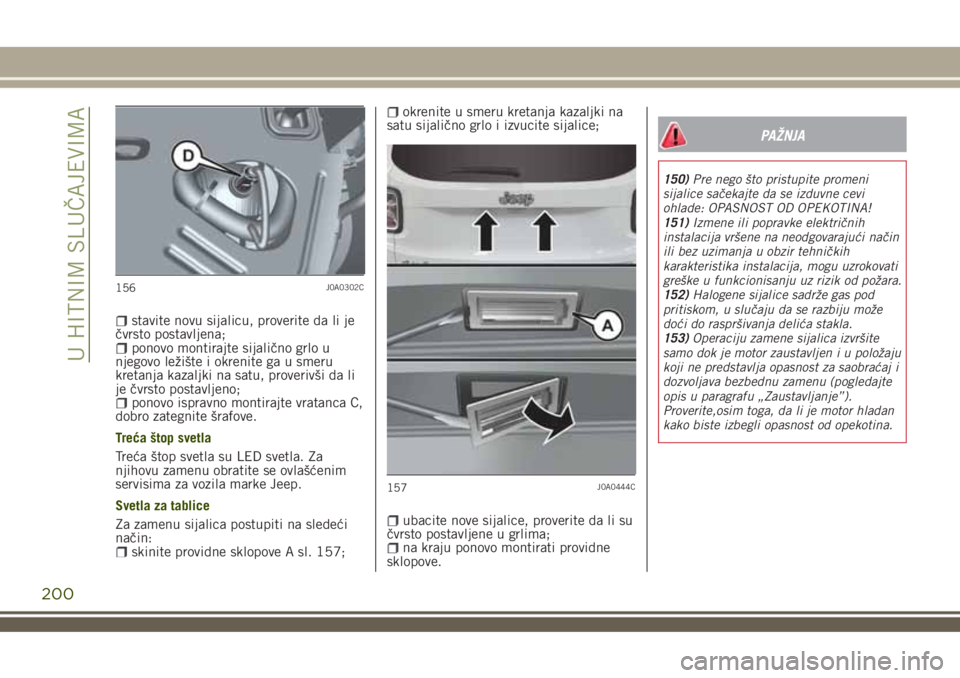

Treća štop svetla
Treća štop svetla su LED svetla. Za
njihovu zamenu obratite se ovlašćenim
servisima za vozila marke Jeep.
Svetla za tablice
Za zamenu sijalica postupiti na sledeći
način:
skinite providne sklopove A sl. 157;
okrenite u smeru kretanja kazaljki na
satu sijalično grlo i izvucite sijalice;
ubacite nove sijalice, proverite da li su
čvrsto postavljene u grlima;
na kraju ponovo montirati providne
sklopove.
PAŽNJA
150)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi
ohlade: OPASNOST OD OPEKOTINA!
151)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
152)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može
doći do raspršivanja delića stakla.
153)Operaciju zamene sijalica izvršite
samo dok je motor zaustavljen i u položaju
koji ne predstavlja opasnost za saobraćaj i
dozvoljava bezbednu zamenu (pogledajte
opis u paragrafu „Zaustavljanje”).
Proverite,osim toga, da li je motor hladan
kako biste izbegli opasnost od opekotina.
156J0A0302C
157J0A0444C
200
U HITNIM SLUČAJEVIMA

UPOZORENJE
76)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni deo.
Ako providna lampica dođe u kontakt sa
prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.

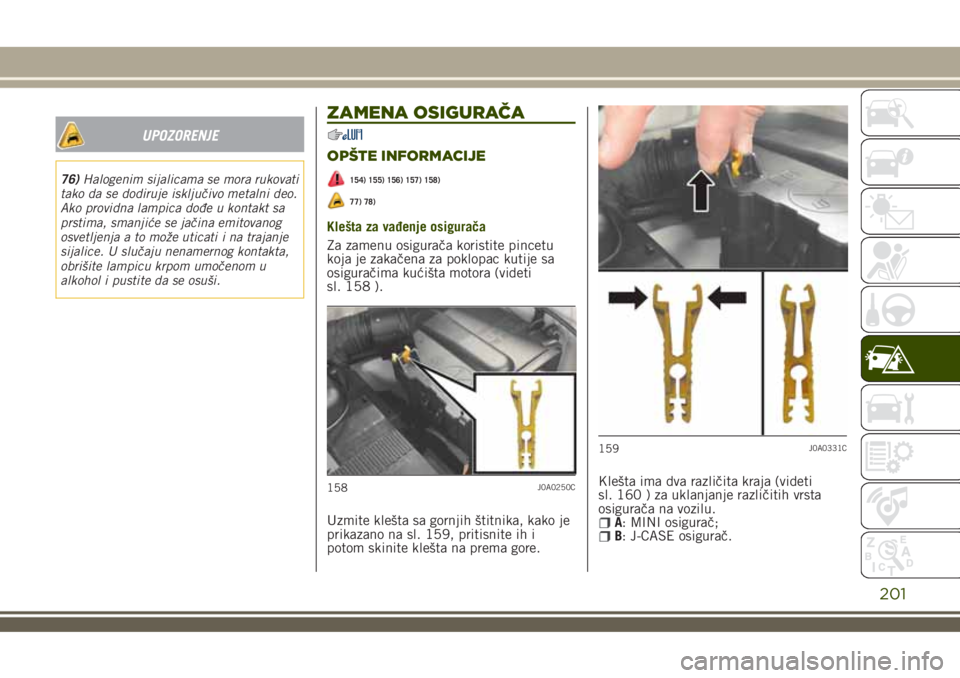

ZAMENA OSIGURAČA
OPŠTE INFORMACIJE
154) 155) 156) 157) 158)
77) 78)
Klešta za vađenje osigurača
Za zamenu osigurača koristite pincetu
koja je zakačena za poklopac kutije sa
osiguračima kućišta motora (videti
sl. 158 ).
Uzmite klešta sa gornjih štitnika, kako je
prikazano na sl. 159, pritisnite ih i
potom skinite klešta na prema gore.Klešta ima dva različita kraja (videti
sl. 160 ) za uklanjanje različitih vrsta
osigurača na vozilu.
A: MINI osigurač;B: J-CASE osigurač.
158J0A0250C
159J0A0331C
201

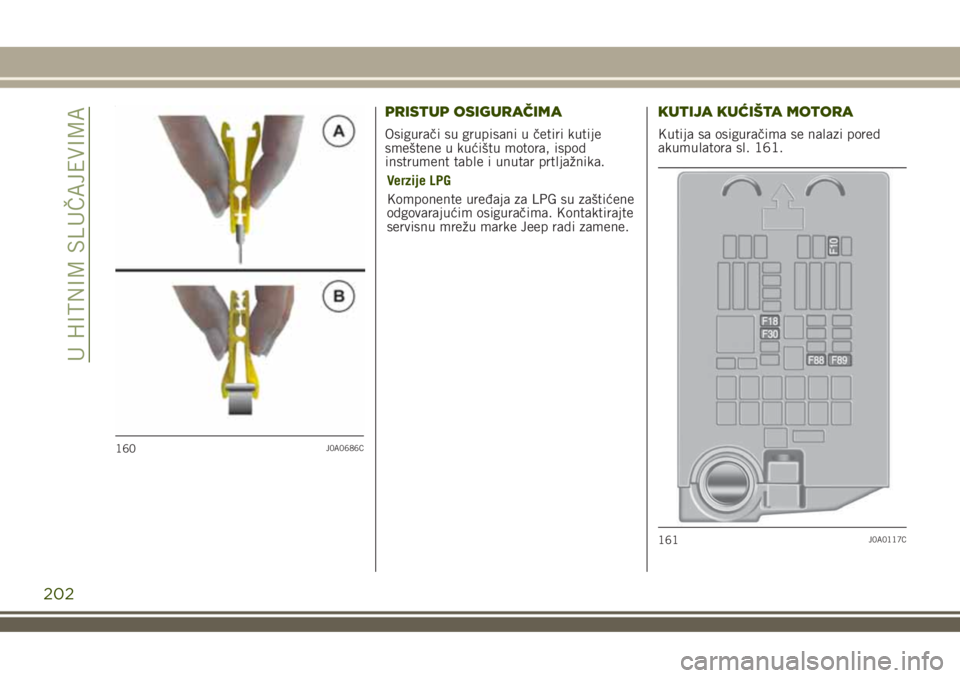

PRISTUP OSIGURAČIMA
Osigurači su grupisani u četiri kutije
smeštene u kućištu motora, ispod
instrument table i unutar prtljažnika.
Verzije LPG
Komponente uređaja za LPG su zaštićene
odgovarajućim osiguračima. Kontaktirajte
servisnu mrežu marke Jeep radi zamene.
KUTIJA KUĆIŠTA MOTORA
Kutija sa osiguračima se nalazi pored
akumulatora sl. 161.
160J0A0686C
161J0A0117C
202
U HITNIM SLUČAJEVIMA

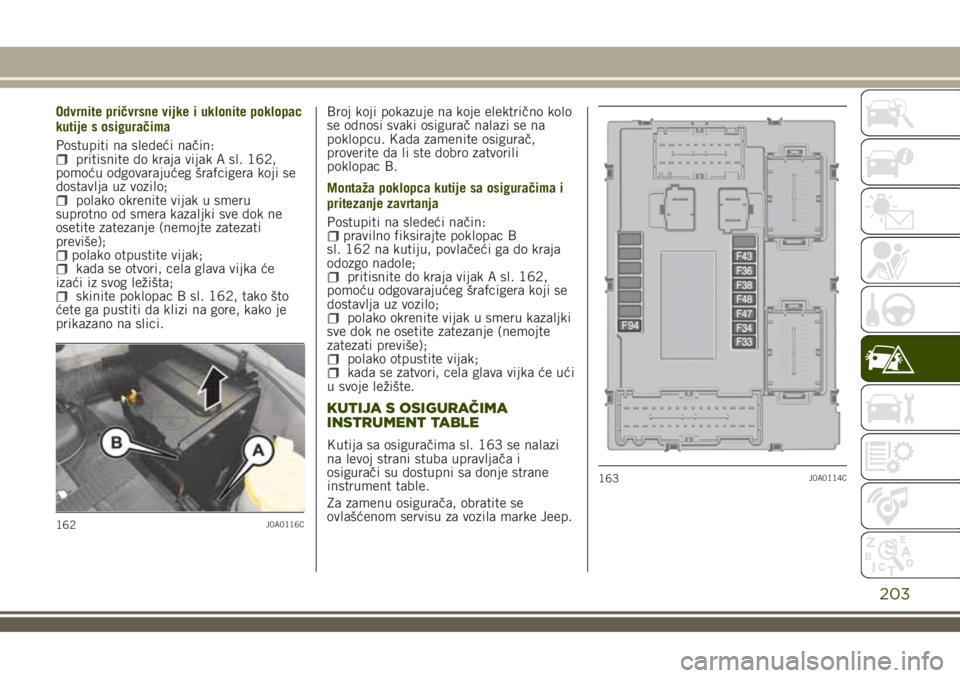

Odvrnite pričvrsne vijke i uklonite poklopac
kutije s osiguračima
Postupiti na sledeći način:
pritisnite do kraja vijak A sl. 162,
pomoću odgovarajućeg šrafcigera koji se
dostavlja uz vozilo;
polako okrenite vijak u smeru
suprotno od smera kazaljki sve dok ne
osetite zatezanje (nemojte zatezati
previše);
polako otpustite vijak;kada se otvori, cela glava vijka će
izaći iz svog ležišta;
skinite poklopac B sl. 162, tako što
ćete ga pustiti da klizi na gore, kako je
prikazano na slici.Broj koji pokazuje na koje električno kolo
se odnosi svaki osigurač nalazi se na
poklopcu. Kada zamenite osigurač,
proverite da li ste dobro zatvorili
poklopac B.
Montaža poklopca kutije sa osiguračima i
pritezanje zavrtanja
Postupiti na sledeći način:
pravilno fiksirajte poklopac B
sl. 162 na kutiju, povlačeći ga do kraja
odozgo nadole;
pritisnite do kraja vijak A sl. 162,
pomoću odgovarajućeg šrafcigera koji se
dostavlja uz vozilo;
polako okrenite vijak u smeru kazaljki
sve dok ne osetite zatezanje (nemojte
zatezati previše);
polako otpustite vijak;kada se zatvori, cela glava vijka će ući
u svoje ležište.
KUTIJA S OSIGURAČIMA
INSTRUMENT TABLE
Kutija sa osiguračima sl. 163 se nalazi
na levoj strani stuba upravljača i
osigurači su dostupni sa donje strane
instrument table.
Za zamenu osigurača, obratite se
ovlašćenom servisu za vozila marke Jeep.
162J0A0116C
163J0A0114C
203

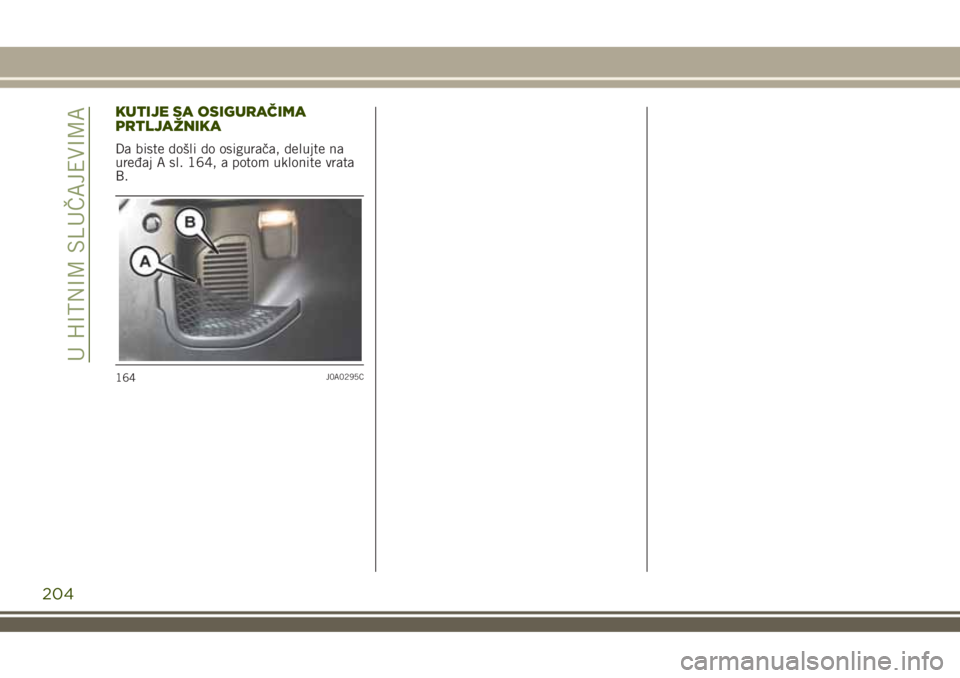

KUTIJE SA OSIGURAČIMA
PRTLJAŽNIKA
Da biste došli do osigurača, delujte na
uređaj A sl. 164, a potom uklonite vrata
B.
164J0A0295C
204
U HITNIM SLUČAJEVIMA

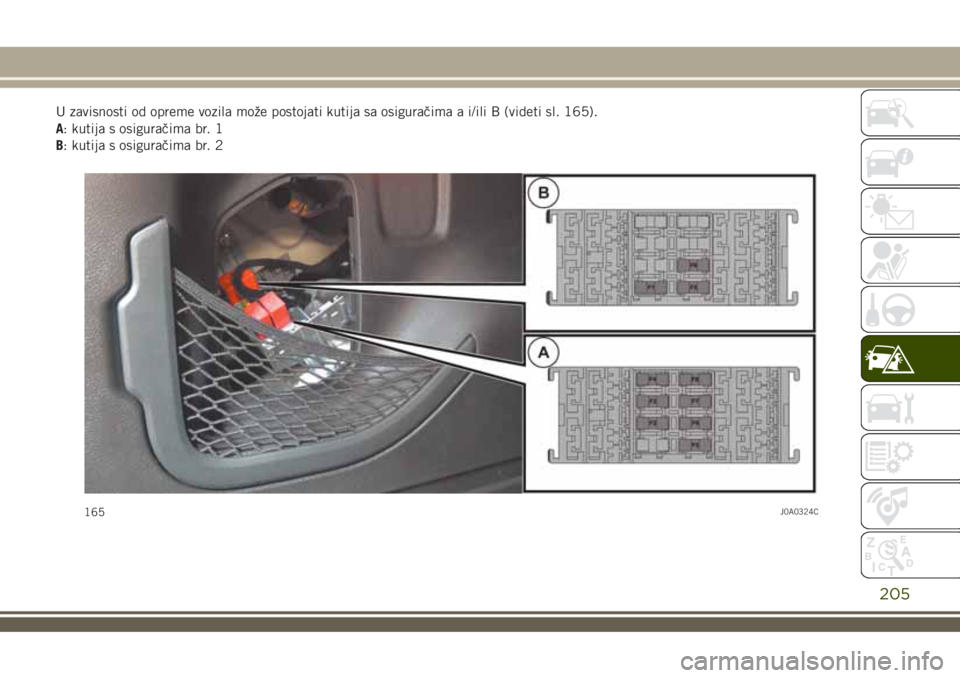

U zavisnosti od opreme vozila može postojati kutija sa osiguračima a i/ili B (videti sl. 165).
A: kutija s osiguračima br. 1
B: kutija s osiguračima br. 2
165J0A0324C
205

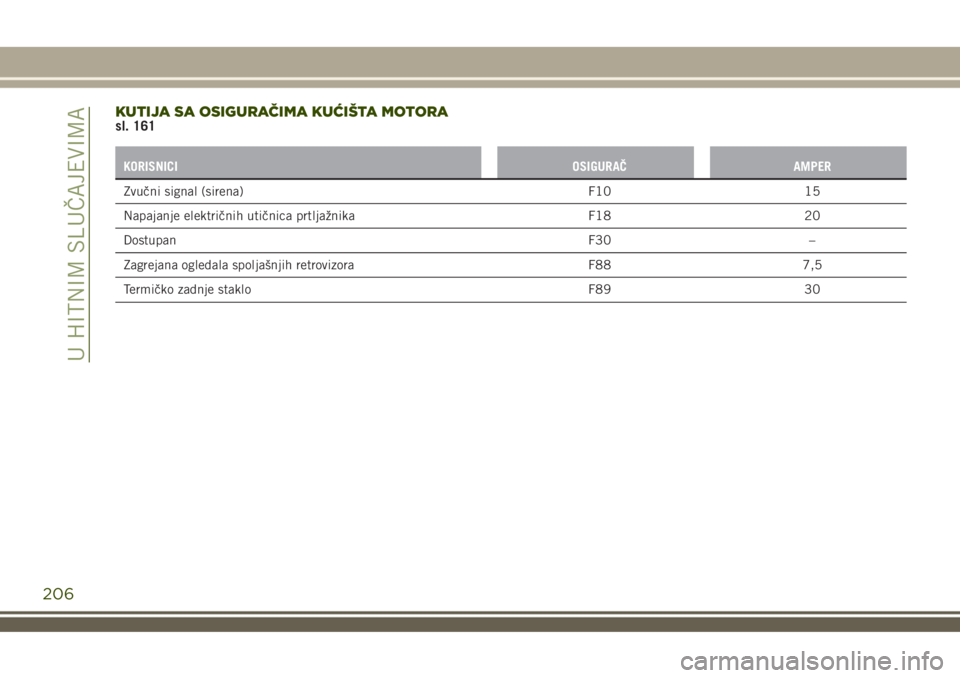

KUTIJA SA OSIGURAČIMA KUĆIŠTA MOTORAsl. 161
KORISNICI OSIGURAČ AMPER
Zvučni signal (sirena) F10 15
Napajanje električnih utičnica prtljažnika F18 20
Dostupan F30 –
Zagrejana ogledala spoljašnjih retrovizora F88 7,5
Termičko zadnje staklo F89 30
206
U HITNIM SLUČAJEVIMA

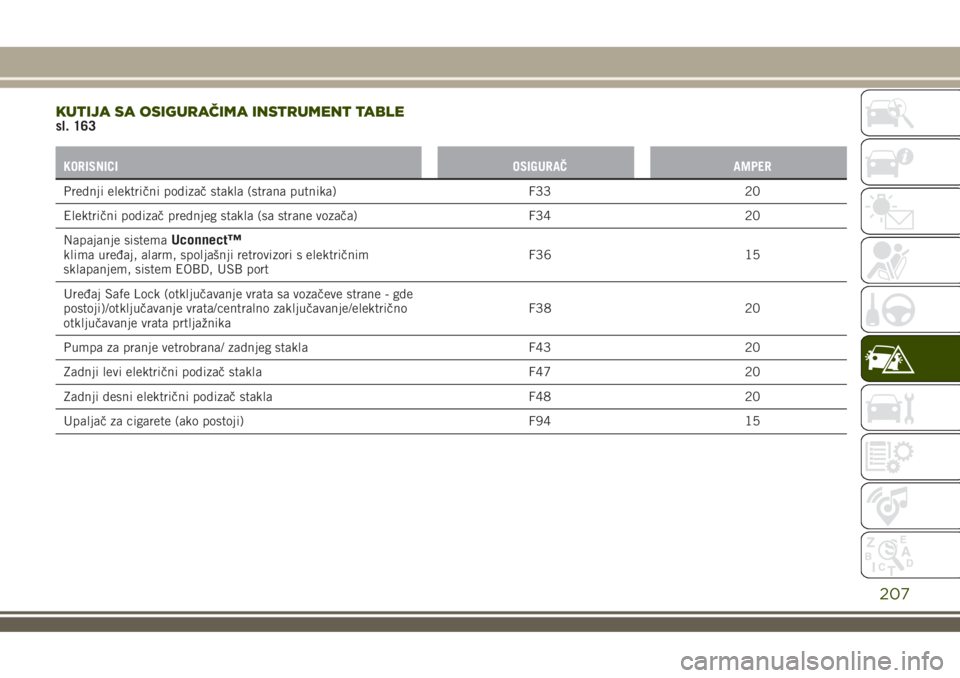

KUTIJA SA OSIGURAČIMA INSTRUMENT TABLEsl. 163
KORISNICI OSIGURAČ AMPER
Prednji električni podizač stakla (strana putnika) F33 20
Električni podizač prednjeg stakla (sa strane vozača) F34 20
Napajanje sistema
Uconnect™klima uređaj, alarm, spoljašnji retrovizori s električnim
sklapanjem, sistem EOBD, USB portF36 15
Uređaj Safe Lock (otključavanje vrata sa vozačeve strane - gde
postoji)/otključavanje vrata/centralno zaključavanje/električno
otključavanje vrata prtljažnikaF38 20
Pumpa za pranje vetrobrana/ zadnjeg stakla F43 20
Zadnji levi električni podizač stakla F47 20
Zadnji desni električni podizač stakla F48 20
Upaljač za cigarete (ako postoji) F94 15
207

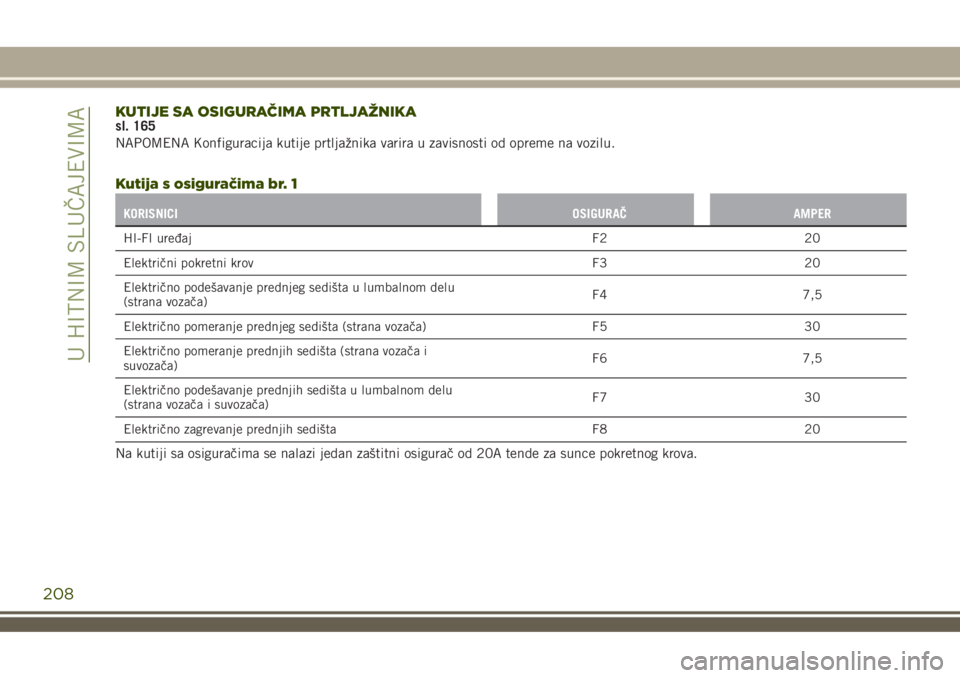

KUTIJE SA OSIGURAČIMA PRTLJAŽNIKAsl. 165
NAPOMENA Konfiguracija kutije prtljažnika varira u zavisnosti od opreme na vozilu.
Kutija s osiguračima br. 1
KORISNICI OSIGURAČ AMPER
HI-FI uređaj F2 20
Električni pokretni krov F3 20
Električno podešavanje prednjeg sedišta u lumbalnom delu
(strana vozača)F4 7,5
Električno pomeranje prednjeg sedišta (strana vozača) F5 30
Električno pomeranje prednjih sedišta (strana vozača i
suvozača)F6 7,5
Električno podešavanje prednjih sedišta u lumbalnom delu
(strana vozača i suvozača)F7 30
Električno zagrevanje prednjih sedišta F8 20
Na kutiji sa osiguračima se nalazi jedan zaštitni osigurač od 20A tende za sunce pokretnog krova.
208
