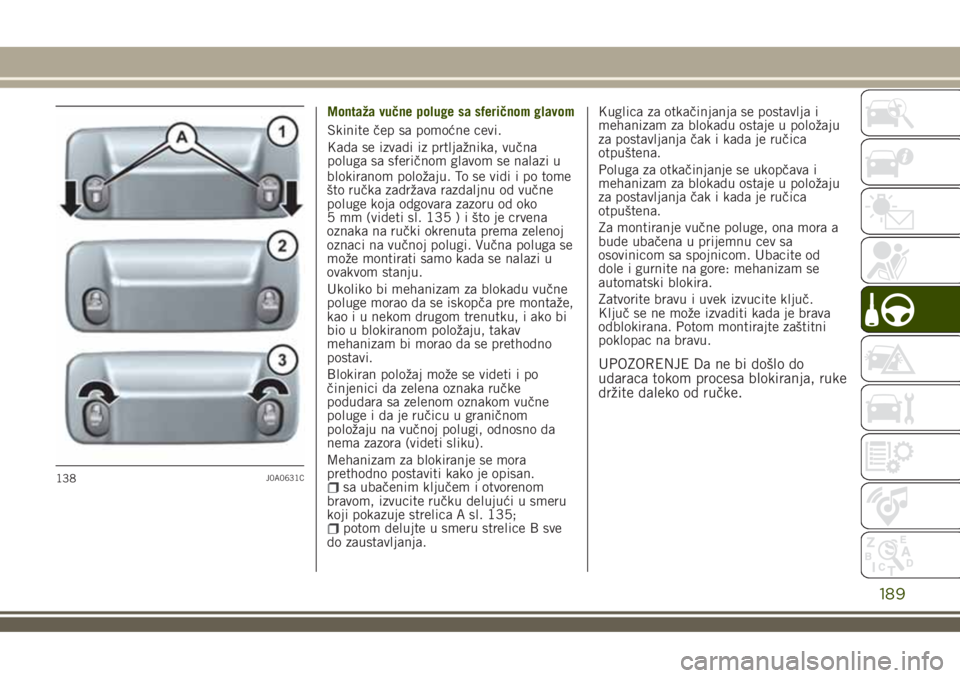

Montaža vučne poluge sa sferičnom glavom
Skinite čep sa pomoćne cevi.
Kada se izvadi iz prtljažnika, vučna
poluga sa sferičnom glavom se nalazi u
blokiranom položaju. To se vidi i po tome
što ručka zadržava razdaljnu od vučne
poluge koja odgovara zazoru od oko
5 mm (videti sl. 135 ) i što je crvena
oznaka na ručki okrenuta prema zelenoj
oznaci na vučnoj polugi. Vučna poluga se
može montirati samo kada se nalazi u
ovakvom stanju.
Ukoliko bi mehanizam za blokadu vučne
poluge morao da se iskopča pre montaže,
kao i u nekom drugom trenutku, i ako bi
bio u blokiranom položaju, takav
mehanizam bi morao da se prethodno
postavi.
Blokiran položaj može se videti i po
činjenici da zelena oznaka ručke
podudara sa zelenom oznakom vučne
poluge i da je ručicu u graničnom
položaju na vučnoj polugi, odnosno da
nema zazora (videti sliku).
Mehanizam za blokiranje se mora
prethodno postaviti kako je opisan.
sa ubačenim ključem i otvorenom
bravom, izvucite ručku delujući u smeru
koji pokazuje strelica A sl. 135;
potom delujte u smeru strelice B sve
do zaustavljanja.Kuglica za otkačinjanja se postavlja i
mehanizam za blokadu ostaje u položaju
za postavljanja čak i kada je ručica
otpuštena.
Poluga za otkačinjanje se ukopčava i
mehanizam za blokadu ostaje u položaju
za postavljanja čak i kada je ručica
otpuštena.
Za montiranje vučne poluge, ona mora a
bude ubačena u prijemnu cev sa
osovinicom sa spojnicom. Ubacite od
dole i gurnite na gore: mehanizam se
automatski blokira.
Zatvorite bravu i uvek izvucite ključ.
Ključ se ne može izvaditi kada je brava
odblokirana. Potom montirajte zaštitni
poklopac na bravu.
UPOZORENJE Da ne bi došlo do
udaraca tokom procesa blokiranja, ruke
držite daleko od ručke.
138J0A0631C
189

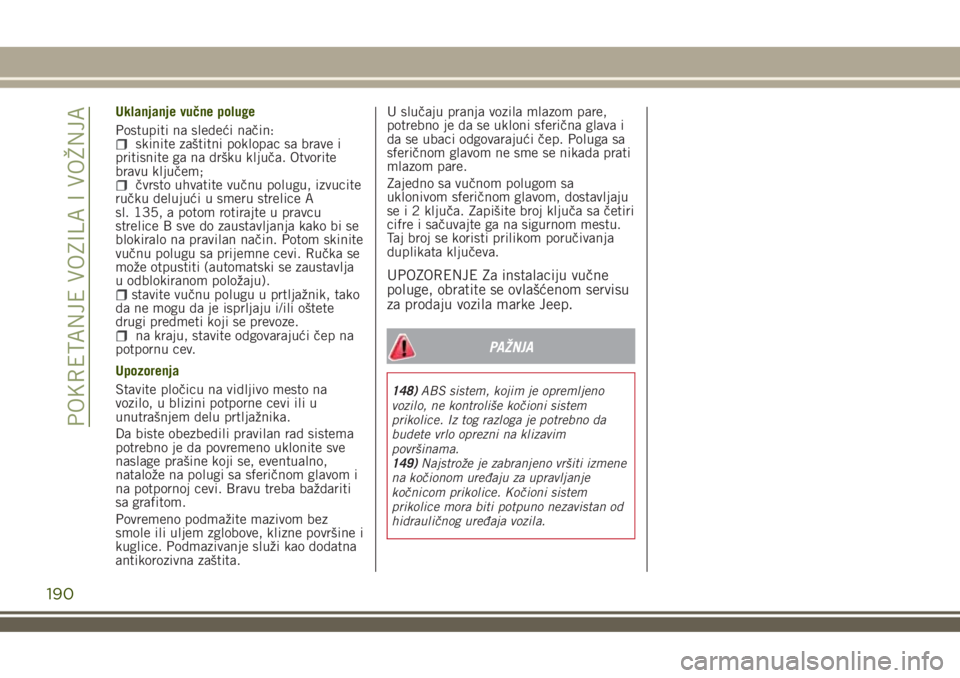

Uklanjanje vučne poluge
Postupiti na sledeći način:
skinite zaštitni poklopac sa brave i
pritisnite ga na dršku ključa. Otvorite
bravu ključem;
čvrsto uhvatite vučnu polugu, izvucite
ručku delujući u smeru strelice A
sl. 135, a potom rotirajte u pravcu
strelice B sve do zaustavljanja kako bi se
blokiralo na pravilan način. Potom skinite
vučnu polugu sa prijemne cevi. Ručka se
može otpustiti (automatski se zaustavlja
u odblokiranom položaju).
stavite vučnu polugu u prtljažnik, tako
da ne mogu da je isprljaju i/ili oštete
drugi predmeti koji se prevoze.
na kraju, stavite odgovarajući čep na
potpornu cev.
Upozorenja
Stavite pločicu na vidljivo mesto na
vozilo, u blizini potporne cevi ili u
unutrašnjem delu prtljažnika.
Da biste obezbedili pravilan rad sistema
potrebno je da povremeno uklonite sve
naslage prašine koji se, eventualno,
natalože na polugi sa sferičnom glavom i
na potpornoj cevi. Bravu treba baždariti
sa grafitom.
Povremeno podmažite mazivom bez
smole ili uljem zglobove, klizne površine i
kuglice. Podmazivanje služi kao dodatna
antikorozivna zaštita.U slučaju pranja vozila mlazom pare,
potrebno je da se ukloni sferična glava i
da se ubaci odgovarajući čep. Poluga sa
sferičnom glavom ne sme se nikada prati
mlazom pare.
Zajedno sa vučnom polugom sa
uklonivom sferičnom glavom, dostavljaju
se i 2 ključa. Zapišite broj ključa sa četiri
cifre i sačuvajte ga na sigurnom mestu.
Taj broj se koristi prilikom poručivanja
duplikata ključeva.
UPOZORENJE Za instalaciju vučne
poluge, obratite se ovlašćenom servisu
za prodaju vozila marke Jeep.
PAŽNJA
148)ABS sistem, kojim je opremljeno
vozilo, ne kontroliše kočioni sistem
prikolice. Iz tog razloga je potrebno da
budete vrlo oprezni na klizavim
površinama.
149)Najstrože je zabranjeno vršiti izmene
na kočionom uređaju za upravljanje
kočnicom prikolice. Kočioni sistem
prikolice mora biti potpuno nezavistan od
hidrauličnog uređaja vozila.
190

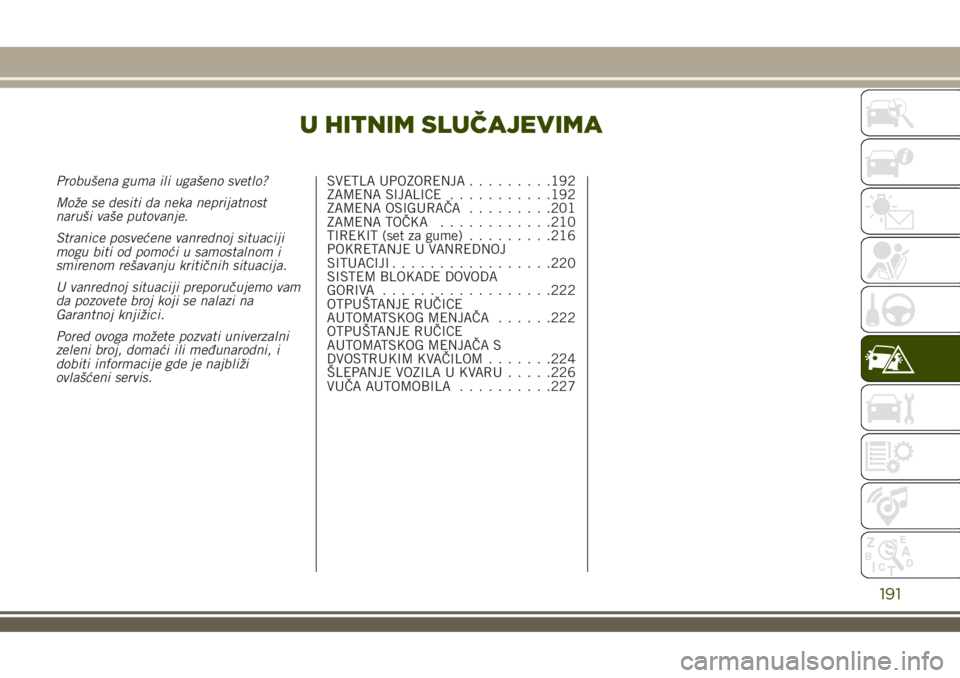

POKRETANJE VOZILA I VOŽNJA

U HITNIM SLUČAJEVIMA
Probušena guma ili ugašeno svetlo?
Može se desiti da neka neprijatnost
naruši vaše putovanje.
Stranice posvećene vanrednoj situaciji
mogu biti od pomoći u samostalnom i
smirenom rešavanju kritičnih situacija.
U vanrednoj situaciji preporučujemo vam
da pozovete broj koji se nalazi na
Garantnoj knjižici.
Pored ovoga možete pozvati univerzalni
zeleni broj, domaći ili međunarodni, i
dobiti informacije gde je najbliži
ovlašćeni servis.SVETLA UPOZORENJA.........192
ZAMENA SIJALICE...........192
ZAMENA OSIGURAČA.........201
ZAMENA TOČKA............210
TIREKIT (set za gume).........216
POKRETANJE U VANREDNOJ
SITUACIJI.................220
SISTEM BLOKADE DOVODA
GORIVA..................222
OTPUŠTANJE RUČICE
AUTOMATSKOG MENJAČA......222
OTPUŠTANJE RUČICE
AUTOMATSKOG MENJAČA S
DVOSTRUKIM KVAČILOM.......224
ŠLEPANJE VOZILA U KVARU.....226
VUČA AUTOMOBILA..........227
191

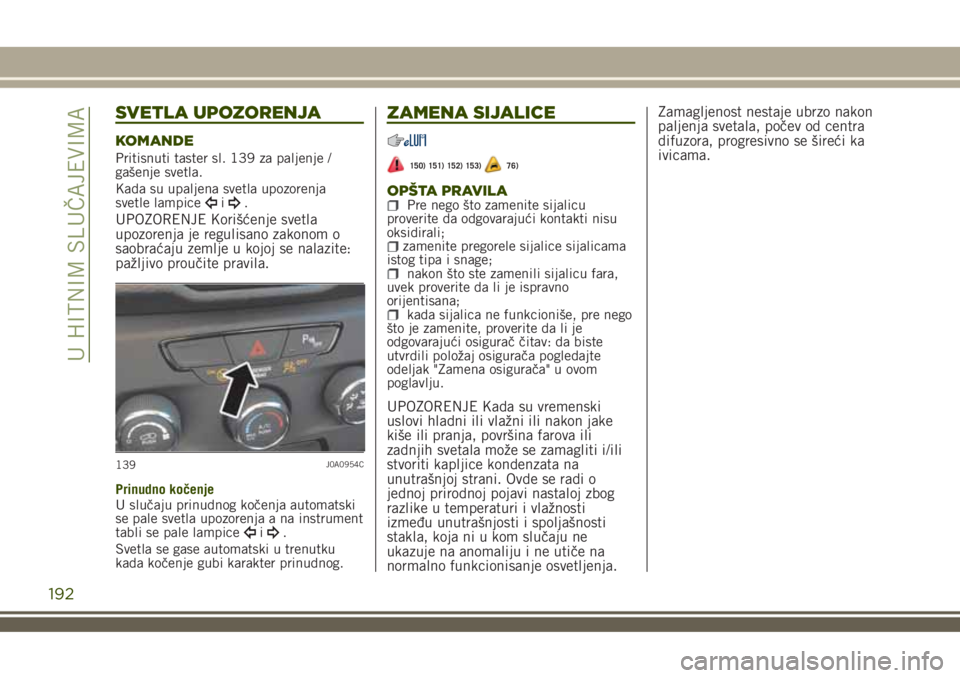

SVETLA UPOZORENJA
KOMANDE
Pritisnuti taster sl. 139 za paljenje /
gašenje svetla.
Kada su upaljena svetla upozorenja
svetle lampice
i.
UPOZORENJE Korišćenje svetla
upozorenja je regulisano zakonom o
saobraćaju zemlje u kojoj se nalazite:
pažljivo proučite pravila.
Prinudno kočenje
U slučaju prinudnog kočenja automatski
se pale svetla upozorenja a na instrument
tabli se pale lampice
i.
Svetla se gase automatski u trenutku
kada kočenje gubi karakter prinudnog.
ZAMENA SIJALICE
150) 151) 152) 153)76)
OPŠTA PRAVILAPre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
zamenite pregorele sijalice sijalicama
istog tipa i snage;
nakon što ste zamenili sijalicu fara,
uvek proverite da li je ispravno
orijentisana;
kada sijalica ne funkcioniše, pre nego
što je zamenite, proverite da li je
odgovarajući osigurač čitav: da biste
utvrdili položaj osigurača pogledajte
odeljak "Zamena osigurača" u ovom
poglavlju.
UPOZORENJE Kada su vremenski
uslovi hladni ili vlažni ili nakon jake
kiše ili pranja, površina farova ili
zadnjih svetala može se zamagliti i/ili
stvoriti kapljice kondenzata na
unutrašnjoj strani. Ovde se radi o
jednoj prirodnoj pojavi nastaloj zbog
razlike u temperaturi i vlažnosti
između unutrašnjosti i spoljašnosti
stakla, koja ni u kom slučaju ne
ukazuje na anomaliju i ne utiče na
normalno funkcionisanje osvetljenja.Zamagljenost nestaje ubrzo nakon
paljenja svetala, počev od centra
difuzora, progresivno se šireći ka
ivicama.
139J0A0954C
192
U HITNIM SLUČAJEVIMA

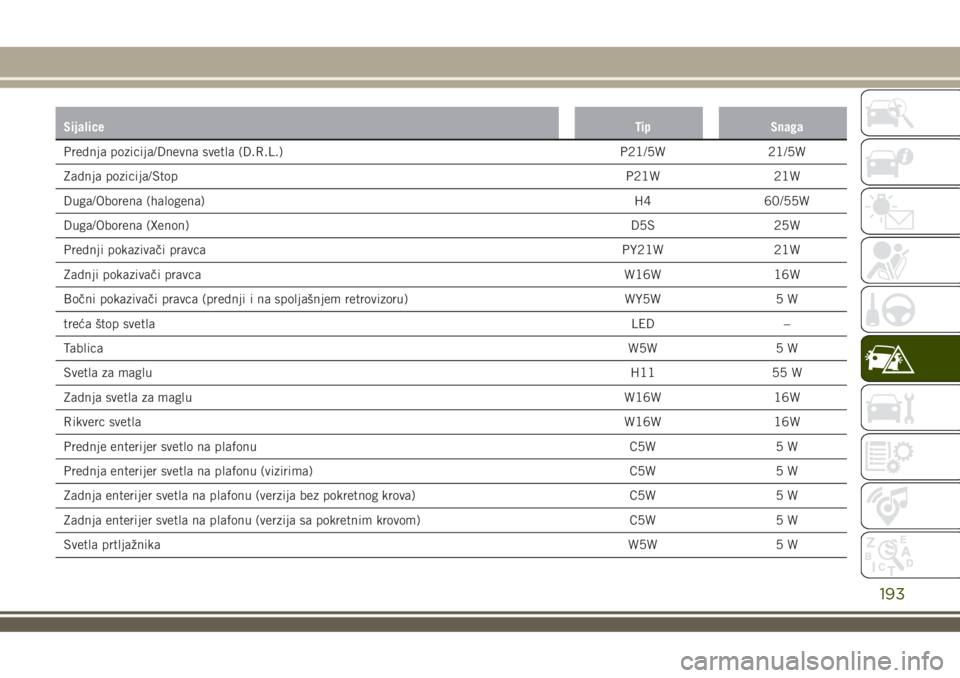

SijaliceTip Snaga
Prednja pozicija/Dnevna svetla (D.R.L.) P21/5W 21/5W
Zadnja pozicija/StopP21W 21W
Duga/Oborena (halogena)H4 60/55W
Duga/Oborena (Xenon)D5S 25W
Prednji pokazivači pravcaPY21W 21W
Zadnji pokazivači pravcaW16W 16W
Bočni pokazivači pravca (prednji i na spoljašnjem retrovizoru) WY5W 5 W
treća štop svetlaLED –
TablicaW5W 5 W
Svetla za magluH11 55 W
Zadnja svetla za magluW16W 16W
Rikverc svetlaW16W 16W
Prednje enterijer svetlo na plafonu C5W 5 W
Prednja enterijer svetla na plafonu (vizirima) C5W 5 W
Zadnja enterijer svetla na plafonu (verzija bez pokretnog krova) C5W 5 W
Zadnja enterijer svetla na plafonu (verzija sa pokretnim krovom) C5W 5 W
Svetla prtljažnikaW5W 5 W
193

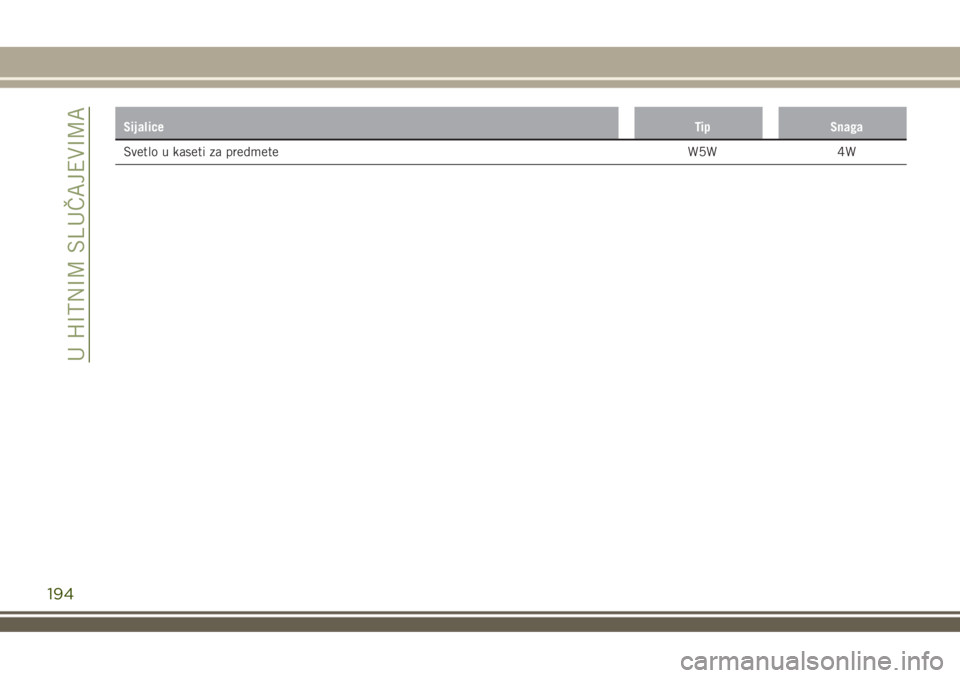

SijaliceTip Snaga
Svetlo u kaseti za predmete W5W 4W
194
U HITNIM SLUČAJEVIMA

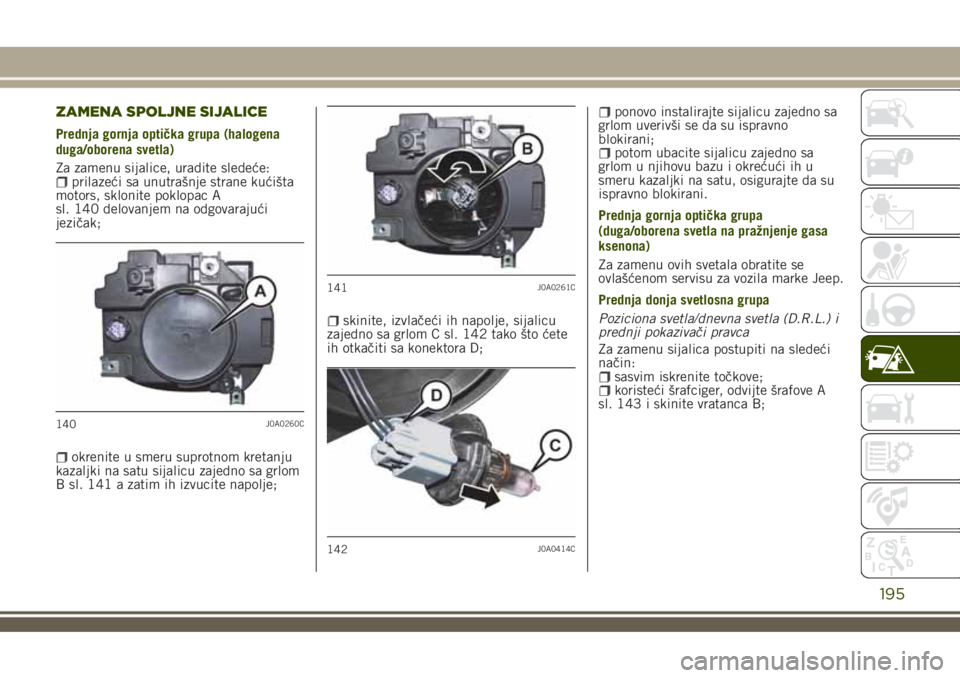

ZAMENA SPOLJNE SIJALICE
Prednja gornja optička grupa (halogena
duga/oborena svetla)
Za zamenu sijalice, uradite sledeće:
prilazeći sa unutrašnje strane kućišta
motors, sklonite poklopac A
sl. 140 delovanjem na odgovarajući
jezičak;
okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa grlom
B sl. 141 a zatim ih izvucite napolje;
skinite, izvlačeći ih napolje, sijalicu
zajedno sa grlom C sl. 142 tako što ćete
ih otkačiti sa konektora D;
ponovo instalirajte sijalicu zajedno sa
grlom uverivši se da su ispravno
blokirani;
potom ubacite sijalicu zajedno sa
grlom u njihovu bazu i okrećući ih u
smeru kazaljki na satu, osigurajte da su
ispravno blokirani.
Prednja gornja optička grupa
(duga/oborena svetla na pražnjenje gasa
ksenona)
Za zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke Jeep.
Prednja donja svetlosna grupa
Poziciona svetla/dnevna svetla (D.R.L.) i
prednji pokazivači pravca
Za zamenu sijalica postupiti na sledeći
način:
sasvim iskrenite točkove;koristeći šrafciger, odvijte šrafove A
sl. 143 i skinite vratanca B;
140J0A0260C
141J0A0261C
142J0A0414C
195

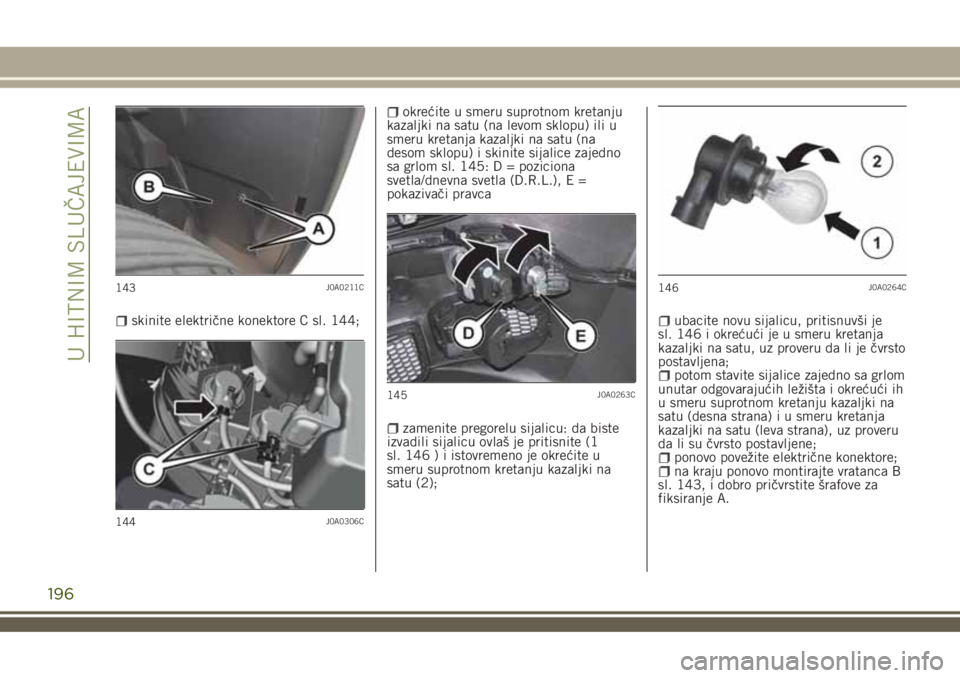

skinite električne konektore C sl. 144;
okrećite u smeru suprotnom kretanju
kazaljki na satu (na levom sklopu) ili u
smeru kretanja kazaljki na satu (na
desom sklopu) i skinite sijalice zajedno
sa grlom sl. 145: D = poziciona
svetla/dnevna svetla (D.R.L.), E =
pokazivači pravca
zamenite pregorelu sijalicu: da biste
izvadili sijalicu ovlaš je pritisnite (1
sl. 146 ) i istovremeno je okrećite u
smeru suprotnom kretanju kazaljki na
satu (2);
ubacite novu sijalicu, pritisnuvši je
sl. 146 i okrećući je u smeru kretanja
kazaljki na satu, uz proveru da li je čvrsto
postavljena;
potom stavite sijalice zajedno sa grlom
unutar odgovarajućih ležišta i okrećući ih
u smeru suprotnom kretanju kazaljki na
satu (desna strana) i u smeru kretanja
kazaljki na satu (leva strana), uz proveru
da li su čvrsto postavljene;
ponovo povežite električne konektore;na kraju ponovo montirajte vratanca B
sl. 143, i dobro pričvrstite šrafove za
fiksiranje A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
196
U HITNIM SLUČAJEVIMA

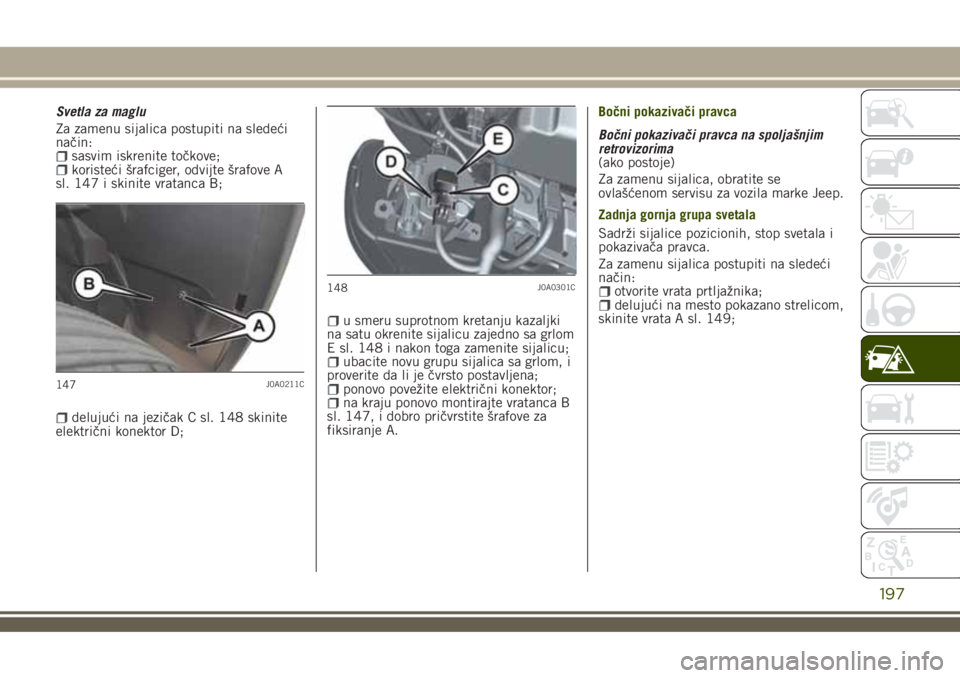

Svetla za maglu
Za zamenu sijalica postupiti na sledeći
način:
sasvim iskrenite točkove;koristeći šrafciger, odvijte šrafove A
sl. 147 i skinite vratanca B;
delujući na jezičak C sl. 148 skinite
električni konektor D;
u smeru suprotnom kretanju kazaljki
na satu okrenite sijalicu zajedno sa grlom
E sl. 148 i nakon toga zamenite sijalicu;
ubacite novu grupu sijalica sa grlom, i
proverite da li je čvrsto postavljena;
ponovo povežite električni konektor;na kraju ponovo montirajte vratanca B
sl. 147, i dobro pričvrstite šrafove za
fiksiranje A.Bočni pokazivači pravca
Bočni pokazivači pravca na spoljašnjim
retrovizorima
(ako postoje)
Za zamenu sijalica, obratite se
ovlašćenom servisu za vozila marke Jeep.
Zadnja gornja grupa svetala
Sadrži sijalice pozicionih, stop svetala i
pokazivača pravca.
Za zamenu sijalica postupiti na sledeći
način:
otvorite vrata prtljažnika;delujući na mesto pokazano strelicom,
skinite vrata A sl. 149;
147J0A0211C
148J0A0301C
197

odvrnite sklop za pričvršćivanje B
sl. 150;
razdvojte električni konektor delujući
na sklop C;
skinite zadnju svetlosnu grupu, tako
što ćete je izvući napolje kao što je
prikazano sl. 151;
odvijte četiri šrafa za pričvršćivanje D
sl. 152 i skinite sijalično grlo;
zamenite sijalicu koja treba da bude
zamenjena (sl. 153:E/G=štop svetla,
F = pokazivač pravca) (sijaliceEiGuvek
se pale istovremeno);
stavite novu sijalicu, proverite da li je
čvrsto postavljena;
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
198
