30ISMERKEDÉS A GÉPKOCSIVAL

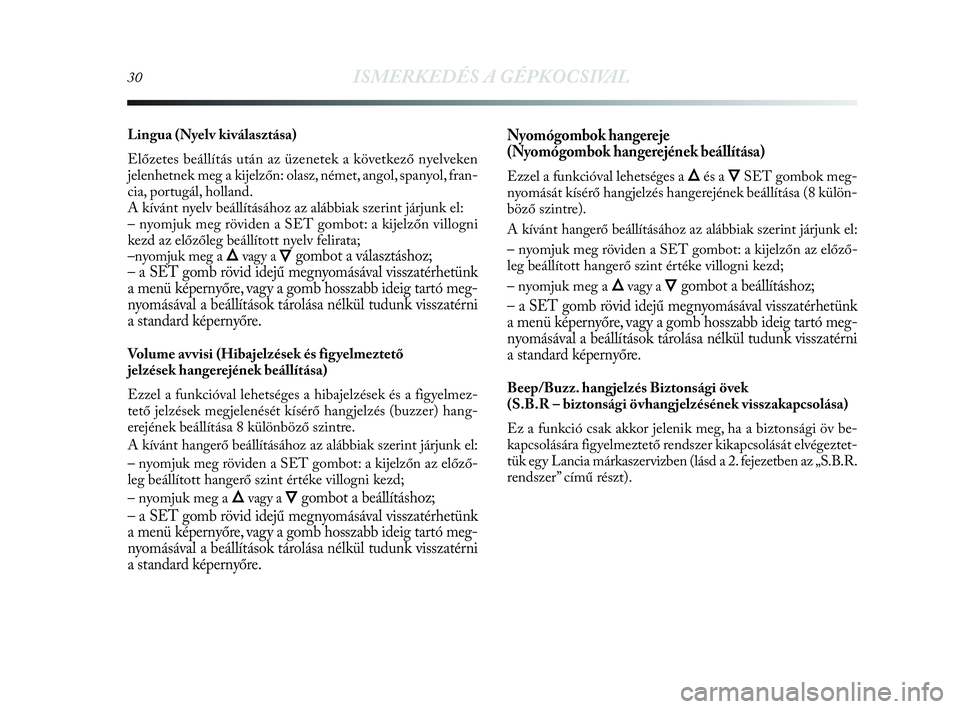

Lingua (Nyelv kiválasztása)
Előzetes beállítás után az üzenetek a következő nyelveken
jelenhetnek meg a kijelzőn: olasz, német, angol, spanyol, fran-
cia, portugál, holland.
A kívánt nyelv beállításához az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET gombot: a kijelzőn villogni
kezd az előzőleg beállított nyelv felirata;
–nyomjuk meg a
Õvagy a Ôgombot a választáshoz;
– a SET gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó meg-
nyomásával a beállítások tárolása nélkül tudunk visszatérni
a standard képernyőre.
Volume avvisi (Hibajelzések és figyelmeztető
jelzések hangerejének beállítása)
Ezzel a funkcióval lehetséges a hibajelzések és a figyelmez-
tető jelzések megjelenését kísérő hangjelzés (buzzer) hang-
erejének beállítása 8 különböző szintre.
A kívánt hangerő beállításához az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET gombot: a kijelzőn az előző-
leg beállított hangerő szint értéke villogni kezd;
– nyomjuk meg a
Õvagy a Ôgombot a beállításhoz;
– a SET gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó meg-
nyomásával a beállítások tárolása nélkül tudunk visszatérni
a standard képernyőre.Nyomógombok hangereje
(Nyomógombok hangerejének beállítása)
Ezzel a funkcióval lehetséges a Õés a ÔSET gombok meg-
nyomását kísérő hangjelzés hangerejének beállítása (8 külön-
böző szintre).
A kívánt hangerő beállításához az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET gombot: a kijelzőn az előző-
leg beállított hangerő szint értéke villogni kezd;
– nyomjuk meg a
Õvagy a Ôgombot a beállításhoz;
– a SET gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig tartó meg-
nyomásával a beállítások tárolása nélkül tudunk visszatérni
a standard képernyőre.
Beep/Buzz. hangjelzés Biztonsági övek
(S.B.R – biztonsági övhangjelzésének visszakapcsolása)
Ez a funkció csak akkor jelenik meg, ha a biztonsági öv be-
kapcsolására figyelmeztető rendszer kikapcsolását elvégeztet-
tük egy Lancia márkaszervizben (lásd a 2. fejezetben az „S.B.R.
rendszer” című részt).
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:13 Pagina 30

ISMERKEDÉS A GÉPKOCSIVAL31
1

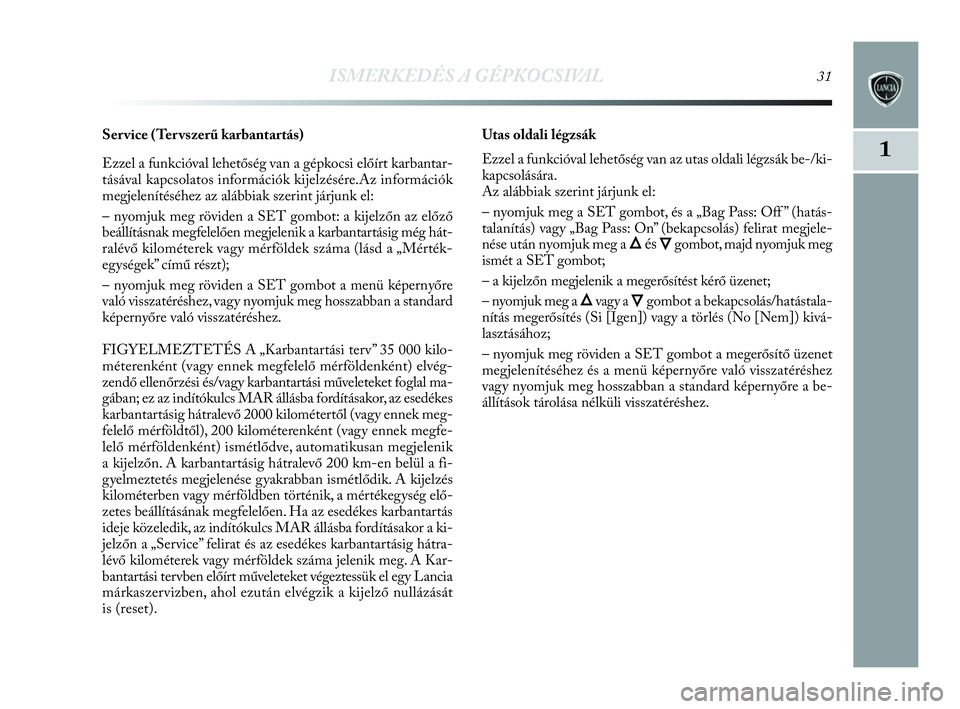

Ser vice (Ter vszerű karbantartás)
Ezzel a funkcióval lehetőség van a gépkocsi előírt karbantar-
tásával kapcsolatos információk kijelzésére.Az információk
megjelenítéséhez az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET gombot: a kijelzőn az előző
beállításnak megfelelően megjelenik a karbantartásig még hát-
ralévő kilométerek vagy mérföldek száma (lásd a „Mérték-
egységek” című részt);
– nyomjuk meg röviden a SET gombot a menü képernyőre
való visszatéréshez, vagy nyomjuk meg hosszabban a standard
képernyőre való visszatéréshez.
FIGYELMEZTETÉS A „Karbantartási terv” 35 000 kilo-
méterenként (vagy ennek megfelelő mérföldenként) elvég-
zendő ellenőrzési és/vagy karbantartási műveleteket foglal ma-
gában; ez az indítókulcs MAR állásba fordításakor, az esedékes
karbantartásig hátralevő 2000 kilométertől (vagy ennek meg-
felelő mérföldtől), 200 kilométerenként (vagy ennek megfe-
lelő mérföldenként) ismétlődve, automatikusan megjelenik
a kijelzőn. A karbantartásig hátralevő 200 km-en belül a fi-
gyelmeztetés megjelenése gyakrabban ismétlődik. A kijelzés
kilométerben vagy mérföldben történik, a mértékegység elő-
zetes beállításának megfelelően. Ha az esedékes karbantartás
ideje közeledik, az indítókulcs MAR állásba fordításakor a ki-
jelzőn a „Service” felirat és az esedékes karbantartásig hátra-
lévő kilométerek vagy mérföldek száma jelenik meg. A Kar-
bantartási tervben előírt műveleteket végeztessük el egy Lancia
márkaszervizben, ahol ezután elvégzik a kijelző nullázását
is (reset).Utas oldali légzsák
Ezzel a funkcióval lehetőség van az utas oldali légzsák be-/ki-
kapcsolására.
Az alábbiak szerint járjunk el:
– nyomjuk meg a SET gombot, és a „Bag Pass: Off ” (hatás-
talanítás) vagy „Bag Pass: On” (bekapcsolás) felirat megjele-
nése után nyomjuk meg a
Õés
Ôgombot, majd nyomjuk meg
ismét a SET gombot;
– a kijelzőn megjelenik a megerősítést kérő üzenet;
– nyomjuk meg a
Õvagy a Ôgombot a bekapcsolás/hatástala-
nítás megerősítés (Si [Igen]) vagy a törlés (No [Nem]) kivá-
lasztásához;
– nyomjuk meg röviden a SET gombot a megerősítő üzenet
megjelenítéséhez és a menü képernyőre való visszatéréshez
vagy nyomjuk meg hosszabban a standard képernyőre a be-
állítások tárolása nélküli visszatéréshez.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:13 Pagina 31

32ISMERKEDÉS A GÉPKOCSIVAL

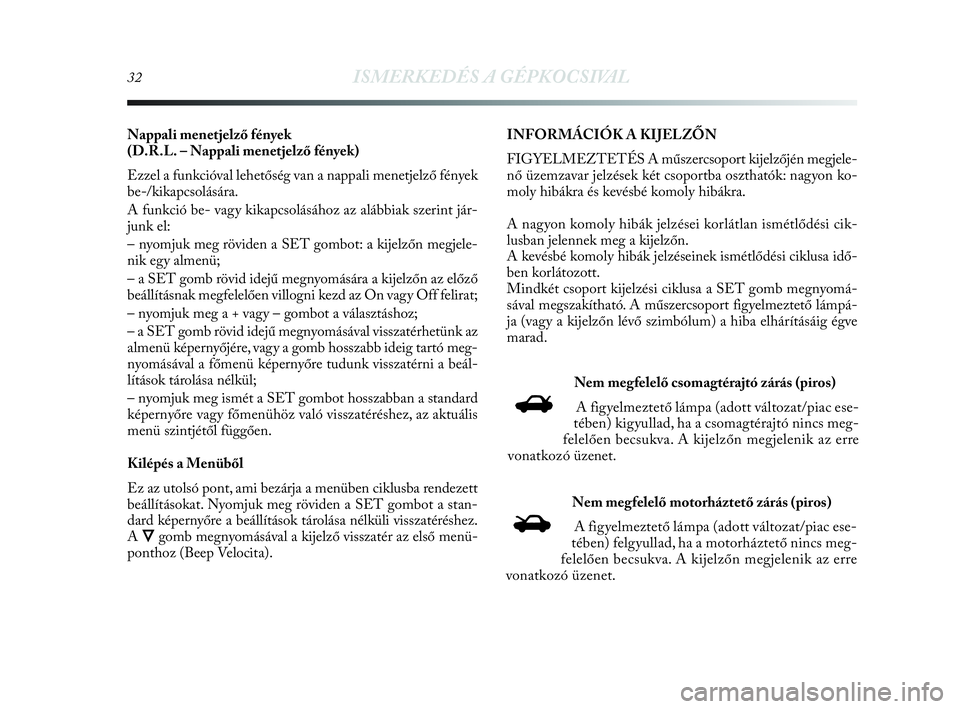

Nappali menetjelző fények
(D.R.L. – Nappali menetjelző fények)
Ezzel a funkcióval lehetőség van a nappali menetjelző fények
be-/kikapcsolására.
A funkció be- vagy kikapcsolásához az alábbiak szerint jár-
junk el:
– nyomjuk meg röviden a SET gombot: a kijelzőn megjele-
nik egy almenü;
– a SET gomb rövid idejű megnyomására a kijelzőn az előző
beállításnak megfelelően villogni kezd az On vagy Off felirat;
– nyomjuk meg a + vagy – gombot a választáshoz;
– a SET gomb rövid idejű megnyomásával visszatérhetünk az
almenü képernyőjére, vagy a gomb hosszabb ideig tartó meg-
nyomásával a főmenü képernyőre tudunk visszatérni a beál-
lítások tárolása nélkül;
– nyomjuk meg ismét a SET gombot hosszabban a standard
képernyőre vagy főmenühöz való visszatéréshez, az aktuális
menü szintjétől függően.
Kilépés a Menüből
Ez az utolsó pont, ami bezárja a menüben ciklusba rendezett
beállításokat. Nyomjuk meg röviden a SET gombot a stan-
dard képernyőre a beállítások tárolása nélküli visszatéréshez.
A
Ôgomb megnyomásával a kijelző visszatér az első menü-
ponthoz (Beep Velocita).INFORMÁCIÓK A KIJELZŐN
FIGYELMEZTETÉS A műszercsoport kijelzőjén megjele-
nő üzemzavar jelzések két csoportba oszthatók: nagyon ko-
moly hibákra és kevésbé komoly hibákra.
A nagyon komoly hibák jelzései korlátlan ismétlődési cik-
lusban jelennek meg a kijelzőn.
A kevésbé komoly hibák jelzéseinek ismétlődési ciklusa idő-
ben korlátozott.
Mindkét csoport kijelzési ciklusa a SET gomb megnyomá-
sával megszakítható. A műszercsoport figyelmeztető lámpá-
ja (vagy a kijelzőn lévő szimbólum) a hiba elhárításáig égve
marad.
Nem megfelelő csomagtérajtó zárás (piros)
A figyelmeztető lámpa (adott változat/piac ese-
tében) kigyullad, ha a csomagtérajtó nincs meg-
felelően becsukva. A kijelzőn megjelenik az erre
vonatkozó üzenet.
R
Nem megfelelő motorháztető zárás (piros)
A figyelmeztető lámpa (adott változat/piac ese-
tében) felgyullad, ha a motorháztető nincs meg-
felelően becsukva. A kijelzőn megjelenik az erre
vonatkozó üzenet.
S
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:13 Pagina 32

ISMERKEDÉS A GÉPKOCSIVAL33
1

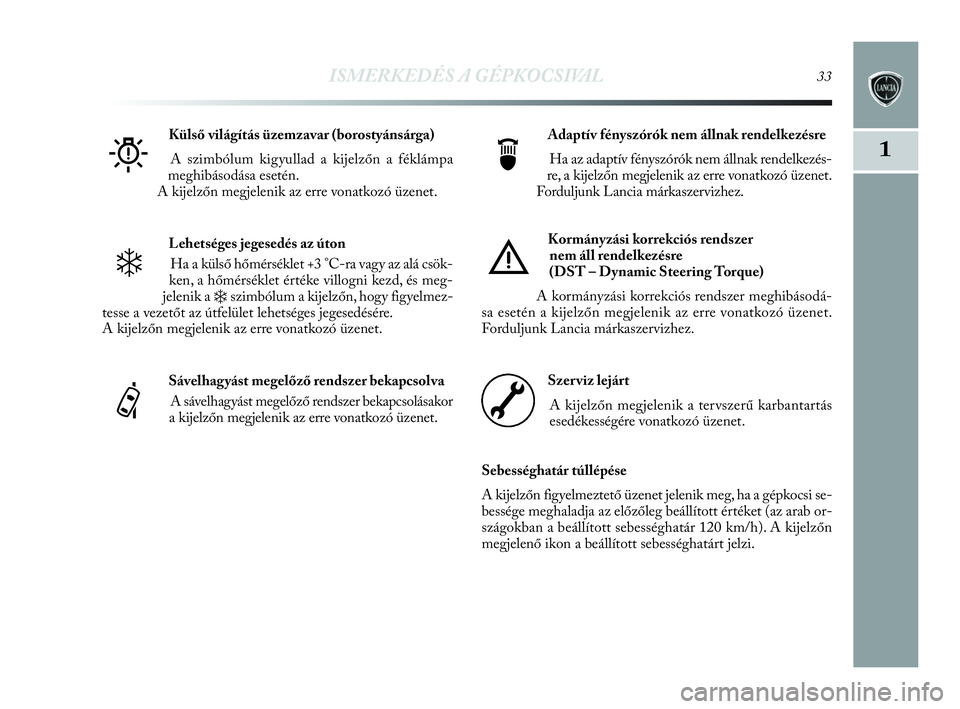

Lehetséges jegesedés az úton
Ha a külső hőmérséklet +3 °C-ra vagy az alá csök-
ken, a hőmérséklet értéke villogni kezd, és meg-
jelenik a
❄szimbólum a kijelzőn, hogy figyelmez-
tesse a vezetőt az útfelület lehetséges jegesedésére.
A kijelzőn megjelenik az erre vonatkozó üzenet.Adaptív fényszórók nem állnak rendelkezésre
Ha az adaptív fényszórók nem állnak rendelkezés-
re, a kijelzőn megjelenik az erre vonatkozó üzenet.
Forduljunk Lancia márkaszervizhez. Külső világítás üzemzavar (borostyánsárga)
A szimbólum kigyullad a kijelzőn a féklámpa
meghibásodása esetén.
A kijelzőn megjelenik az erre vonatkozó üzenet.
W
❄
Sávelhagyást megelőző rendszer bekapcsolva
A sávelhagyást megelőző rendszer bekapcsolásakor
a kijelzőn megjelenik az erre vonatkozó üzenet.
ef
Kormányzási korrekciós rendszer
nem áll rendelkezésre
(DST – Dynamic Steering Torque)
A kormányzási korrekciós rendszer meghibásodá-
sa esetén a kijelzőn megjelenik az erre vonatkozó üzenet.
Forduljunk Lancia márkaszervizhez.
è
Szer viz lejárt
A kijelzőn megjelenik a tervszerű karbantartás
esedékességére vonatkozó üzenet.
Sebességhatár túllépése
A kijelzőn figyelmeztető üzenet jelenik meg, ha a gépkocsi se-
bessége meghaladja az előzőleg beállított értéket (az arab or-
szágokban a beállított sebességhatár 120 km/h). A kijelzőn
megjelenő ikon a beállított sebességhatárt jelzi.
õ
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:13 Pagina 33

34ISMERKEDÉS A GÉPKOCSIVAL

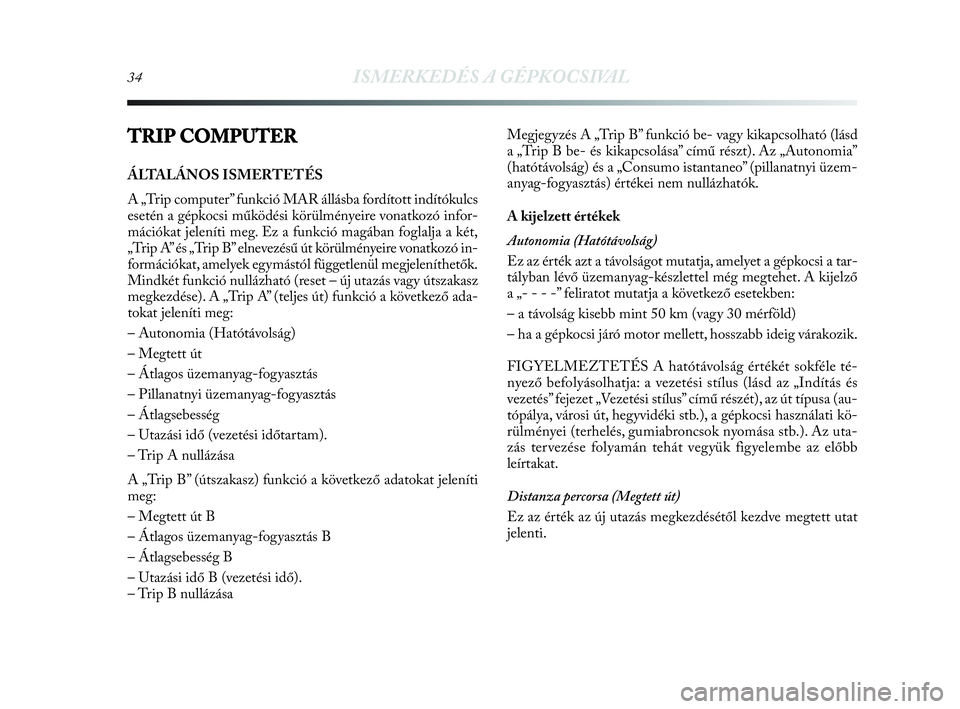

TRIP COMPUTER
ÁLTALÁNOS ISMERTETÉS
A „Trip computer” funkció MAR állásba fordított indítókulcs
esetén a gépkocsi működési körülményeire vonatkozó infor-
mációkat jeleníti meg. Ez a funkció magában foglalja a két,
„Trip A” és „Trip B” elnevezésű út körülményeire vonatkozó in-
formációkat, amelyek egymástól függetlenül megjeleníthetők.
Mindkét funkció nullázható (reset – új utazás vagy útszakasz
megkezdése). A „Trip A” (teljes út) funkció a következő ada-
tokat jeleníti meg:
– Autonomia (Hatótávolság)
– Megtett út
– Átlagos üzemanyag-fogyasztás
– Pillanatnyi üzemanyag-fogyasztás
– Átlagsebesség
– Utazási idő (vezetési időtartam).
– Trip A nullázása
A „Trip B” (útszakasz) funkció a következő adatokat jeleníti
meg:
– Megtett út B
– Átlagos üzemanyag-fogyasztás B
– Átlagsebesség B
– Utazási idő B (vezetési idő).
– Trip B nullázásaMegjegyzés A „Trip B” funkció be- vagy kikapcsolható (lásd
a „Trip B be- és kikapcsolása” című részt). Az „Autonomia”
(hatótávolság) és a „Consumo istantaneo” (pillanatnyi üzem-
anyag-fogyasztás) értékei nem nullázhatók.
A kijelzett értékek
Autonomia (Hatótávolság)
Ez az érték azt a távolságot mutatja, amelyet a gépkocsi a tar-
tályban lévő üzemanyag-készlettel még megtehet. A kijelző
a „- - - -” feliratot mutatja a következő esetekben:
– a távolság kisebb mint 50 km (vagy 30 mérföld)
– ha a gépkocsi járó motor mellett, hosszabb ideig várakozik.
FIGYELMEZTETÉS A hatótávolság értékét sokféle té-
nyező befolyásolhatja: a vezetési stílus (lásd az „Indítás és
vezetés” fejezet „Vezetési stílus” című részét), az út típusa (au-
tópálya, városi út, hegyvidéki stb.), a gépkocsi használati kö-
rülményei (terhelés, gumiabroncsok nyomása stb.). Az uta-
zás tervezése folyamán tehát vegyük figyelembe az előbb
leírtakat.
Distanza percorsa (Megtett út)
Ez az érték az új utazás megkezdésétől kezdve megtett utat
jelenti.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:13 Pagina 34

ISMERKEDÉS A GÉPKOCSIVAL35
1

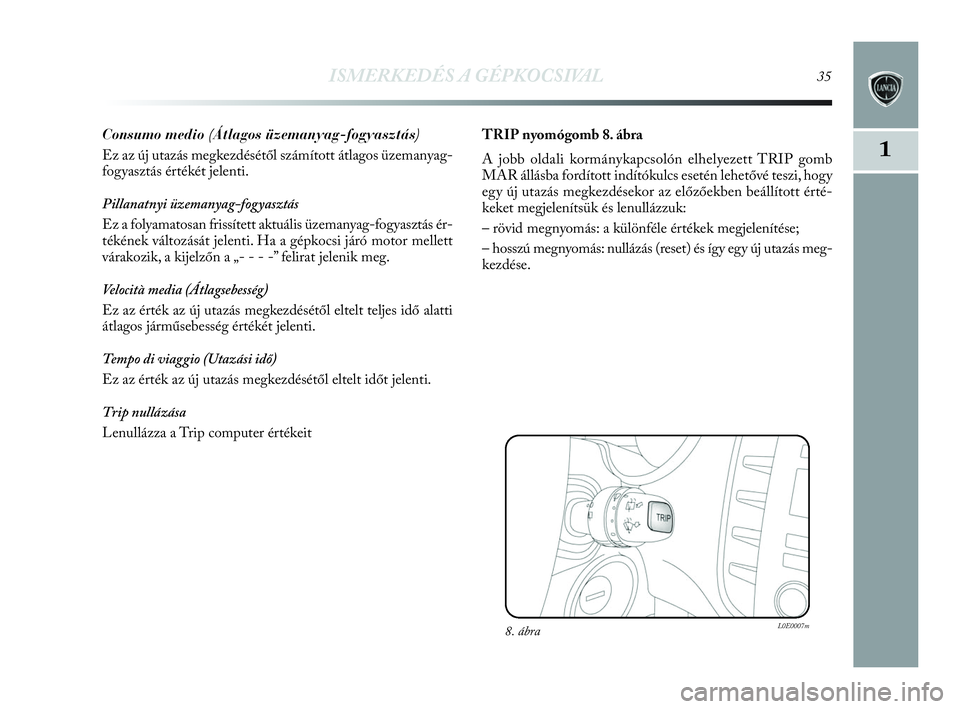

Consumo medio (Átlagos üzemanyag-fogyasztás)
Ez az új utazás megkezdésétől számított átlagos üzemanyag-
fogyasztás értékét jelenti.
Pillanatnyi üzemanyag-fogyasztás
Ez a folyamatosan frissített aktuális üzemanyag-fogyasztás ér-
tékének változását jelenti. Ha a gépkocsi járó motor mellett
várakozik, a kijelzőn a „- - - -” felirat jelenik meg.
Velocità media (Átlagsebesség)
Ez az érték az új utazás megkezdésétől eltelt teljes idő alatti
átlagos járműsebesség értékét jelenti.
Tempo di viaggio (Utazási idő)
Ez az érték az új utazás megkezdésétől eltelt időt jelenti.
Trip nullázása
Lenullázza a Trip computer értékeitTRIP nyomógomb 8. ábra
A jobb oldali kormánykapcsolón elhelyezett TRIP gomb
MAR állásba fordított indítókulcs esetén lehetővé teszi, hogy
egy új utazás megkezdésekor az előzőekben beállított érté-
keket megjelenítsük és lenullázzuk:
– rövid megnyomás: a különféle értékek megjelenítése;
– hosszú megnyomás: nullázás (reset) és így egy új utazás meg-
kezdése.
8. ábraL0E0007m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:13 Pagina 35

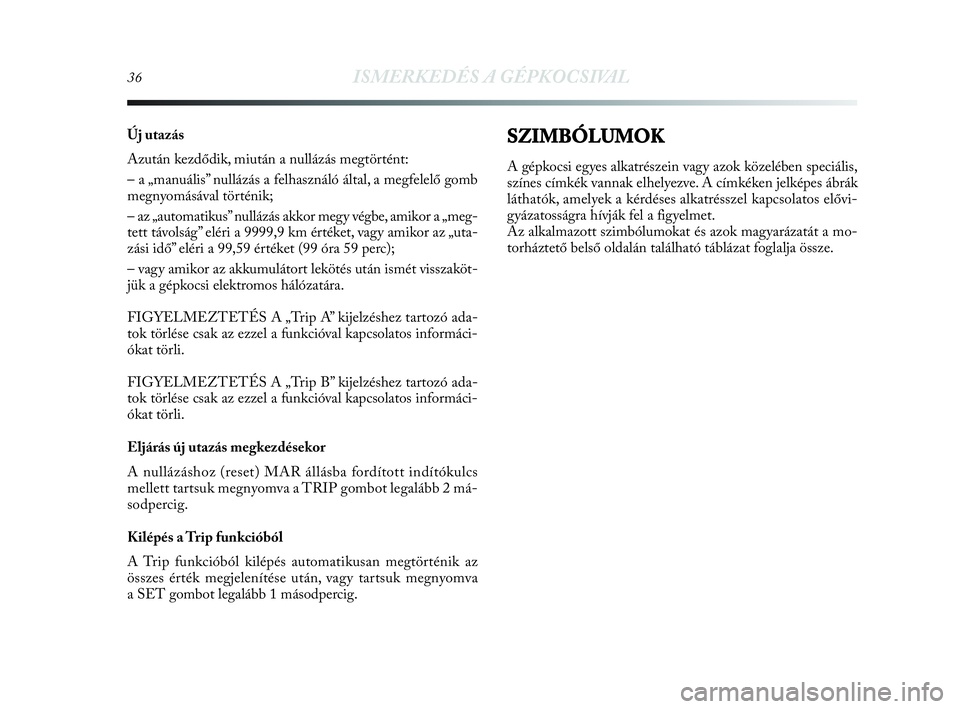

36ISMERKEDÉS A GÉPKOCSIVAL
Új utazás
Azután kezdődik, miután a nullázás megtörtént:
– a „manuális” nullázás a felhasználó által, a megfelelő gomb
megnyomásával történik;
– az „automatikus” nullázás akkor megy végbe, amikor a „meg-
tett távolság” eléri a 9999,9 km értéket, vagy amikor az „uta-
zási idő” eléri a 99,59 értéket (99 óra 59 perc);
– vagy amikor az akkumulátort lekötés után ismét visszaköt-
jük a gépkocsi elektromos hálózatára.
FIGYELMEZTETÉS A „Trip A” kijelzéshez tartozó ada-
tok törlése csak az ezzel a funkcióval kapcsolatos informáci-
ókat törli.
FIGYELMEZTETÉS A „Trip B” kijelzéshez tartozó ada-
tok törlése csak az ezzel a funkcióval kapcsolatos informáci-
ókat törli.
Eljárás új utazás megkezdésekor
A nullázáshoz (reset) MAR állásba fordított indítókulcs
mellett tartsuk megnyomva a TRIP gombot legalább 2 má-
sodpercig.
Kilépés a Trip funkcióból
A Trip funkcióból kilépés automatikusan megtörténik az
összes érték megjelenítése után, vagy tartsuk megnyomva
a SET gombot legalább 1 másodpercig.SZIMBÓLUMOK
A gépkocsi egyes alkatrészein vagy azok közelében speciális,
színes címkék vannak elhelyezve. A címkéken jelképes ábrák
láthatók, amelyek a kérdéses alkatrésszel kapcsolatos elŰvi-
gyázatosságra hívják fel a figyelmet.
Az alkalmazott szimbólumokat és azok magyarázatát a mo-
torháztetŰ belsŰ oldalán található táblázat foglalja össze.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:13 Pagina 36

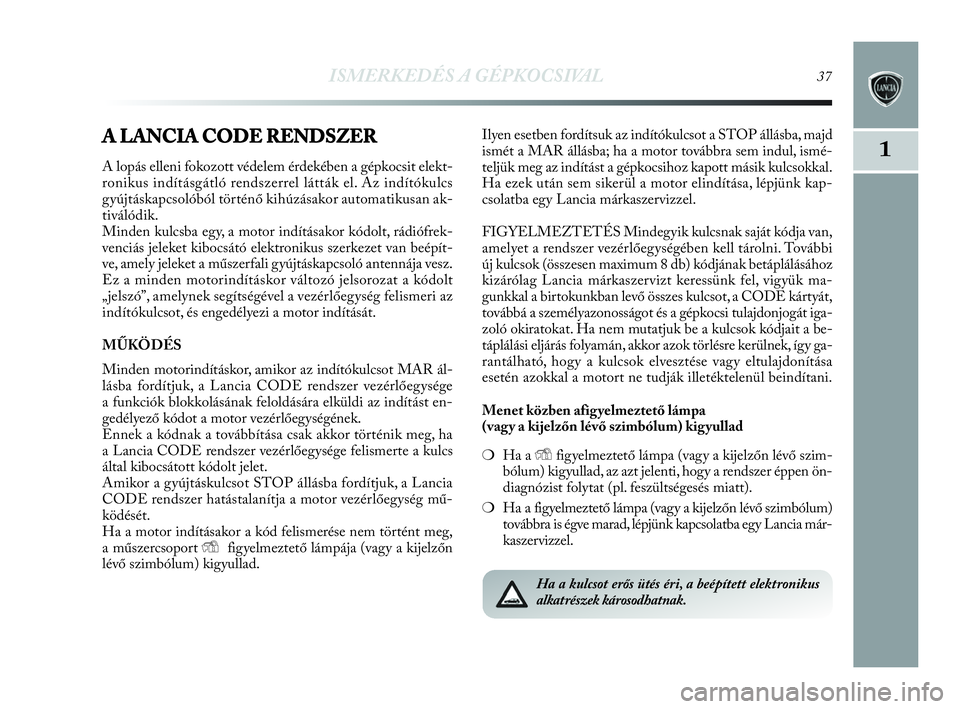

ISMERKEDÉS A GÉPKOCSIVAL37
1A LANCIA CODE RENDSZER
A lopás elleni fokozott védelem érdekében a gépkocsit elekt-
ronikus indításgátló rendszerrel látták el. Az indítókulcs
gyújtáskapcsolóból történő kihúzásakor automatikusan ak-
tiválódik.
Minden kulcsba egy, a motor indításakor kódolt, rádiófrek-
venciás jeleket kibocsátó elektronikus szerkezet van beépít-
ve, amely jeleket a műszerfali gyújtáskapcsoló antennája vesz.
Ez a minden motorindításkor változó jelsorozat a kódolt
„jelszó”, amelynek segítségével a vezérlőegység felismeri az
indítókulcsot, és engedélyezi a motor indítását.
MŰKÖDÉS
Minden motorindításkor, amikor az indítókulcsot MAR ál-
lásba fordítjuk, a Lancia CODE rendszer vezérlőegysége
a funkciók blokkolásának feloldására elküldi az indítást en-
gedélyező kódot a motor vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor történik meg, ha
a Lancia CODE rendszer vezérlőegysége felismerte a kulcs
által kibocsátott kódolt jelet.
Amikor a gyújtáskulcsot STOP állásba fordítjuk, a Lancia
CODE rendszer hatástalanítja a motor vezérlőegység mű-
ködését.
Ha a motor indításakor a kód felismerése nem történt meg,
a műszercsoport Yfigyelmeztető lámpája (vagy a kijelzőn
lévő szimbólum) kigyullad.Ilyen esetben fordítsuk az indítókulcsot a STOP állásba, majd
ismét a MAR állásba; ha a motor továbbra sem indul, ismé-
teljük meg az indítást a gépkocsihoz kapott másik kulcsokkal.
Ha ezek után sem sikerül a motor elindítása, lépjünk kap-
csolatba egy Lancia márkaszervizzel.
FIGYELMEZTETÉS Mindegyik kulcsnak saját kódja van,
amelyet a rendszer vezérlőegységében kell tárolni. További
új kulcsok (összesen maximum 8 db) kódjának betáplálásához
kizárólag Lancia márkaszervizt keressünk fel, vigyük ma-
gunkkal a birtokunkban levő összes kulcsot, a CODE kártyát,
továbbá a személyazonosságot és a gépkocsi tulajdonjogát iga-
zoló okiratokat. Ha nem mutatjuk be a kulcsok kódjait a be-
táplálási eljárás folyamán, akkor azok törlésre kerülnek, így ga-
rantálható, hogy a kulcsok elvesztése vagy eltulajdonítása
esetén azokkal a motort ne tudják illetéktelenül beindítani.
Menet közben afigyelmeztető lámpa
(vagy a kijelzőn lévő szimbólum) kigyullad
❍Ha a Yfigyelmeztető lámpa (vagy a kijelzőn lévő szim-
bólum) kigyullad, az azt jelenti, hogy a rendszer éppen ön-
diagnózist folytat (pl. feszültségesés miatt).
❍Ha a figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum)
továbbra is égve marad, lépjünk kapcsolatba egy Lancia már-
kaszervizzel.
Ha a kulcsot erős ütés éri, a beépített elektronikus
alkatrészek károsodhatnak.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 37

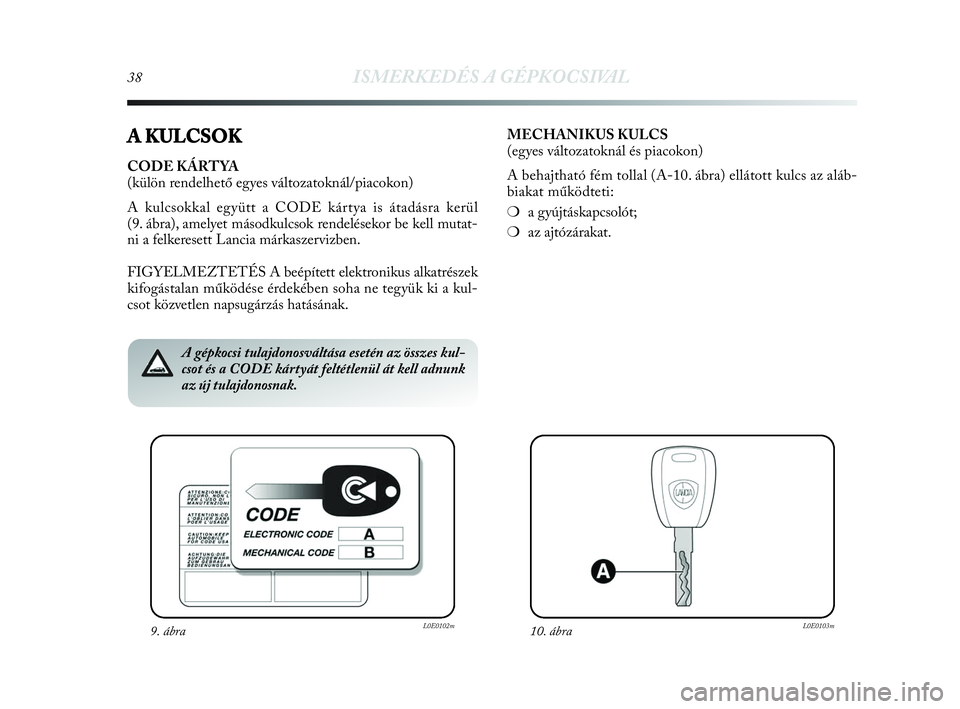

38ISMERKEDÉS A GÉPKOCSIVAL
A KULCSOK
CODE KÁRTYA
(külön rendelhető egyes változatoknál/piacokon)
A kulcsokkal együtt a CODE kártya is átadásra kerül
(9. ábra), amelyet másodkulcsok rendelésekor be kell mutat-
ni a felkeresett Lancia márkaszervizben.
FIGYELMEZTETÉS A beépített elektronikus alkatrészek
kifogástalan működése érdekében soha ne tegyük ki a kul-
csot közvetlen napsugárzás hatásának.MECHANIKUS KULCS
(egyes változatoknál és piacokon)
A behajtható fém tollal (A-10. ábra) ellátott kulcs az aláb-
biakat működteti:
❍a gyújtáskapcsolót;
❍az ajtózárakat.
9. ábraL0E0102m10. ábraL0E0103m
A gépkocsi tulajdonosváltása esetén az összes kul-
csot és a CODE kártyát feltétlenül át kell adnunk
az új tulajdonosnak.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 38

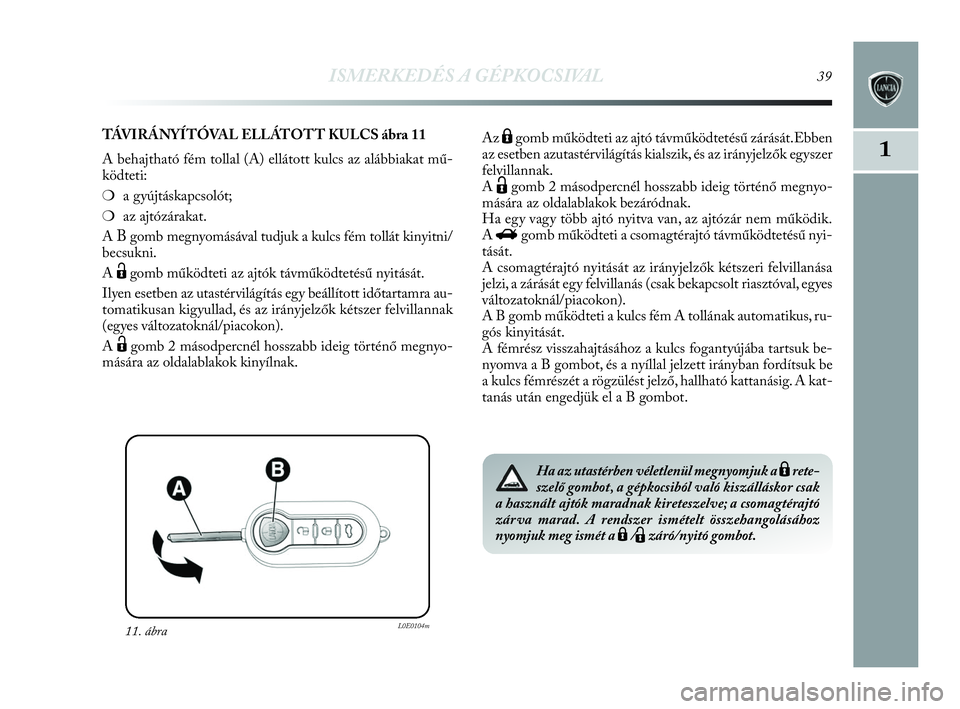

ISMERKEDÉS A GÉPKOCSIVAL39
1
11. ábraL0E0104m
TÁVIRÁNYÍTÓVAL ELLÁTOTT KULCS ábra 11
A behajtható fém tollal (A) ellátott kulcs az alábbiakat mű-
ködteti:
❍a gyújtáskapcsolót;
❍az ajtózárakat.
A
Bgomb megnyomásával tudjuk a kulcs fém tollát kinyitni/
becsukni.
A
Ëgomb működteti az ajtók távműködtetésű nyitását.
Ilyen esetben az utastérvilágítás egy beállított időtartamra au-
tomatikusan kigyullad, és az irányjelzők kétszer felvillannak
(egyes változatoknál/piacokon).
A
Ëgomb 2 másodpercnél hosszabb ideig történő megnyo-
mására az oldalablakok kinyílnak.Az
Ágomb működteti az ajtó távműködtetésű zárását.Ebben
az esetben azutastérvilágítás kialszik, és az irányjelzők egyszer
felvillannak.
A
Ëgomb 2 másodpercnél hosszabb ideig történő megnyo-
mására az oldalablakok bezáródnak.
Ha egy vagy több ajtó nyitva van, az ajtózár nem működik.
A
Rgomb működteti a csomagtérajtó távműködtetésű nyi-
tását.
A csomagtérajtó nyitását az irányjelzők kétszeri felvillanása
jelzi, a zárását egy felvillanás (csak bekapcsolt riasztóval, egyes
változatoknál/piacokon).
A B gomb működteti a kulcs fém A tollának automatikus, ru-
gós kinyitását.
A fémrész visszahajtásához a kulcs fogantyújába tartsuk be-
nyomva a B gombot, és a nyíllal jelzett irányban fordítsuk be
a kulcs fémrészét a rögzülést jelző, hallható kattanásig. A kat-
tanás után engedjük el a B gombot.
Ha az utastérben véletlenül megnyomjuk a Árete-
szelő gombot, a gépkocsiból való kiszálláskor csak
a használt ajtók maradnak kireteszelve; a csomagtérajtó
zárva marad. A rendszer ismételt összehangolásához
nyomjuk meg ismét a
Á/Ëzáró/nyitó gombot.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 39
