Lancia Delta 2010 Kezelési és karbantartási útmutató (in Hungarian)

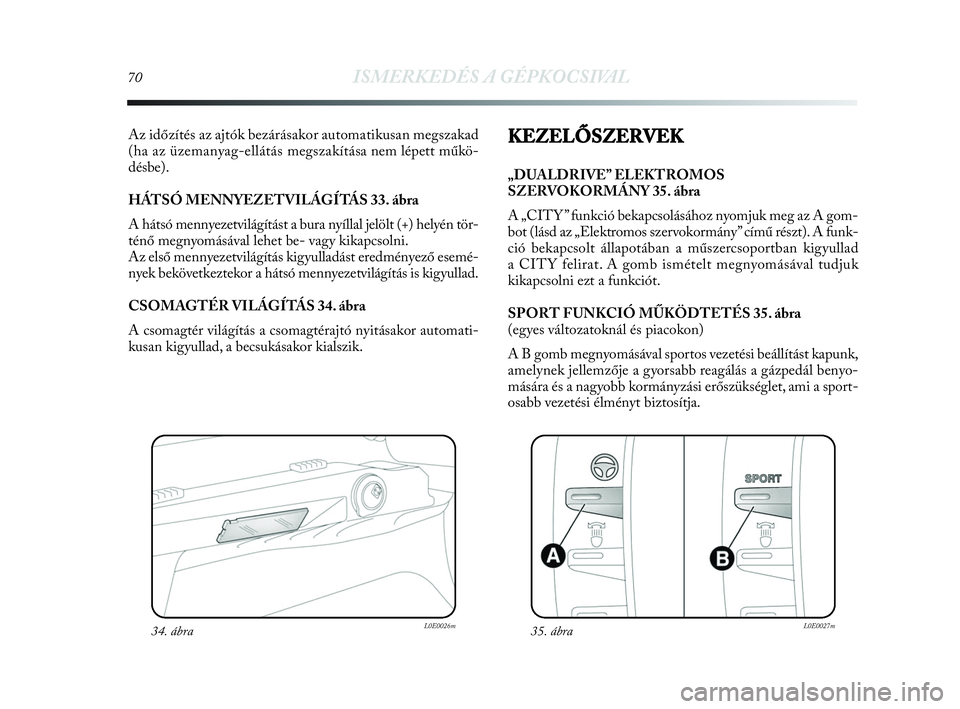

70ISMERKEDÉS A GÉPKOCSIVAL
Az időzítés az ajtók bezárásakor automatikusan megszakad
(ha az üzemanyag-ellátás megszakítása nem lépett műkö-
désbe).
HÁTSÓ MENNYEZETVILÁGÍTÁS 33. ábra
A hátsó mennyezetvilágítást a bura nyíllal jelölt (+) helyén tör-
ténő megnyomásával lehet be- vagy kikapcsolni.
Az első mennyezetvilágítás kigyulladást eredményező esemé-
nyek bekövetkeztekor a hátsó mennyezetvilágítás is kigyullad.
CSOMAGTÉR VILÁGÍTÁS 34. ábra
A csomagtér világítás a csomagtérajtó nyitásakor automati-
kusan kigyullad, a becsukásakor kialszik.
34. ábraL0E0026m
KEZELŐSZERVEK
„DUALDRIVE” ELEKTROMOS
SZERVOKORMÁNY 35. ábra
A „CITY ” funkció bekapcsolásához nyomjuk meg az A gom-
bot (lásd az „Elektromos szervokormány” című részt). A funk-
ció bekapcsolt állapotában a műszercsoportban kigyullad
a CITY felirat. A gomb ismételt megnyomásával tudjuk
kikapcsolni ezt a funkciót.
SPORT FUNKCIÓ MŰKÖDTETÉS 35. ábra
(egyes változatoknál és piacokon)
A B gomb megnyomásával sportos vezetési beállítást kapunk,
amelynek jellemzője a gyorsabb reagálás a gázpedál benyo-
mására és a nagyobb kormányzási erőszükséglet, ami a sport-
osabb vezetési élményt biztosítja.
35. ábraL0E0027m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 70

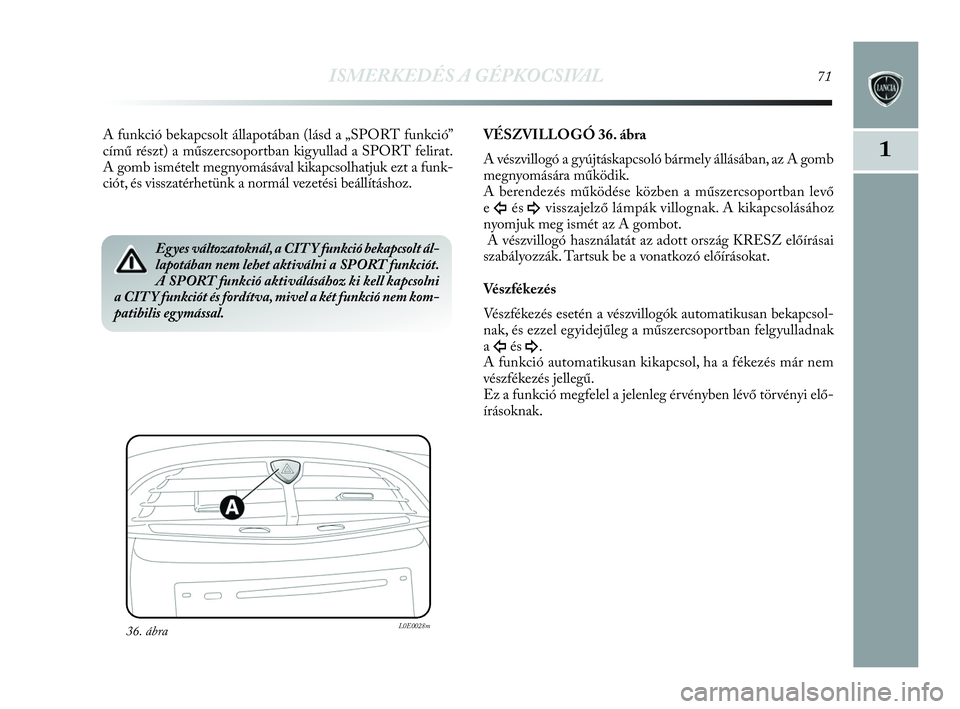

ISMERKEDÉS A GÉPKOCSIVAL71
1
A funkció bekapcsolt állapotában (lásd a „SPORT funkció”
című részt) a műszercsoportban kigyullad a SPORT felirat.
A gomb ismételt megnyomásával kikapcsolhatjuk ezt a funk-
ciót, és visszatérhetünk a normál vezetési beállításhoz.
36. ábra L0E0028m
VÉSZVILLOGÓ 36. ábra
A vészvillogó a gyújtáskapcsoló bármely állásában, az A gomb
megnyomására működik.
A berendezés működése közben a műszercsoportban levő
e
Îés ¥visszajelző lámpák villognak. A kikapcsolásához
nyomjuk meg ismét az A gombot.
A vészvillogó használatát az adott ország KRESZ előírásai
szabályozzák. Tartsuk be a vonatkozó előírásokat.
Vészfékezés
Vészfékezés esetén a vészvillogók automatikusan bekapcsol-
nak, és ezzel egyidejűleg a műszercsoportban felgyulladnak
a
Îés ¥.
A funkció automatikusan kikapcsol, ha a fékezés már nem
vészfékezés jellegű.
Ez a funkció megfelel a jelenleg érvényben lévő törvényi elő-
írásoknak.
Egyes változatoknál, a CIT Y funkció bekapcsolt ál-
lapotában nem lehet aktiválni a SPORT funkciót.
A SPORT funkció aktiválásához ki kell kapcsolni
a CIT Y funkciót és fordítva, mivel a két funkció nem kom-
patibilis egymással.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 71

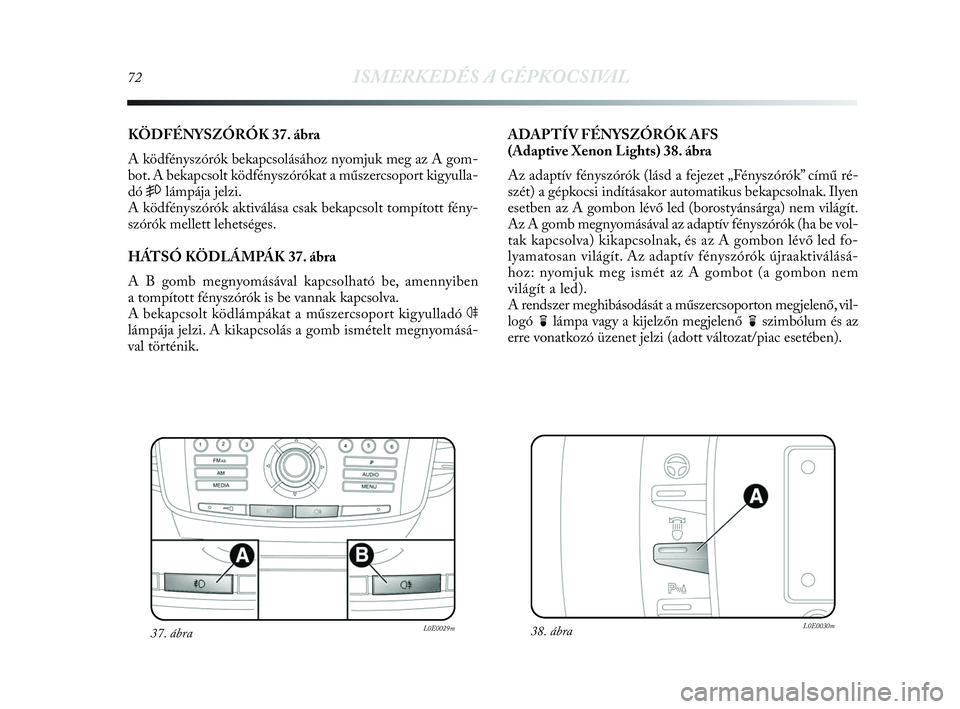

72ISMERKEDÉS A GÉPKOCSIVAL
KÖDFÉNYSZÓRÓK 37. ábra
A ködfényszórók bekapcsolásához nyomjuk meg az A gom-
bot. A bekapcsolt ködfényszórókat a műszercsoport kigyulla-
dó
5lámpája jelzi.
A ködfényszórók aktiválása csak bekapcsolt tompított fény-
szórók mellett lehetséges.
HÁTSÓ KÖDLÁMPÁK 37. ábra
A B gomb megnyomásával kapcsolható be, amennyiben
a tompított fényszórók is be vannak kapcsolva.
A bekapcsolt ködlámpákat a műszercsoport kigyulladó
4
lámpája jelzi. A kikapcsolás a gomb ismételt megnyomásá-
val történik.
38. ábraL0E0030m
ADAPTÍV FÉNYSZÓRÓK AFS
(Adaptive Xenon Lights) 38. ábra
Az adaptív fényszórók (lásd a fejezet „Fényszórók” című ré-
szét) a gépkocsi indításakor automatikus bekapcsolnak. Ilyen
esetben az A gombon lévő led (borostyánsárga) nem világít.
Az A gomb megnyomásával az adaptív fényszórók (ha be vol-
tak kapcsolva) kikapcsolnak, és az A gombon lévő led fo-
lyamatosan világít. Az adaptív fényszórók újraaktiválásá-
hoz: nyomjuk meg ismét az A gombot (a gombon nem
világít a led).
A rendszer meghibásodását a műszercsoporton megjelenő, vil-
logó
flámpa vagy a kijelzőn megjelenő
fszimbólum és az
erre vonatkozó üzenet jelzi (adott változat/piac esetében).
37. ábraL0E0029m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 72

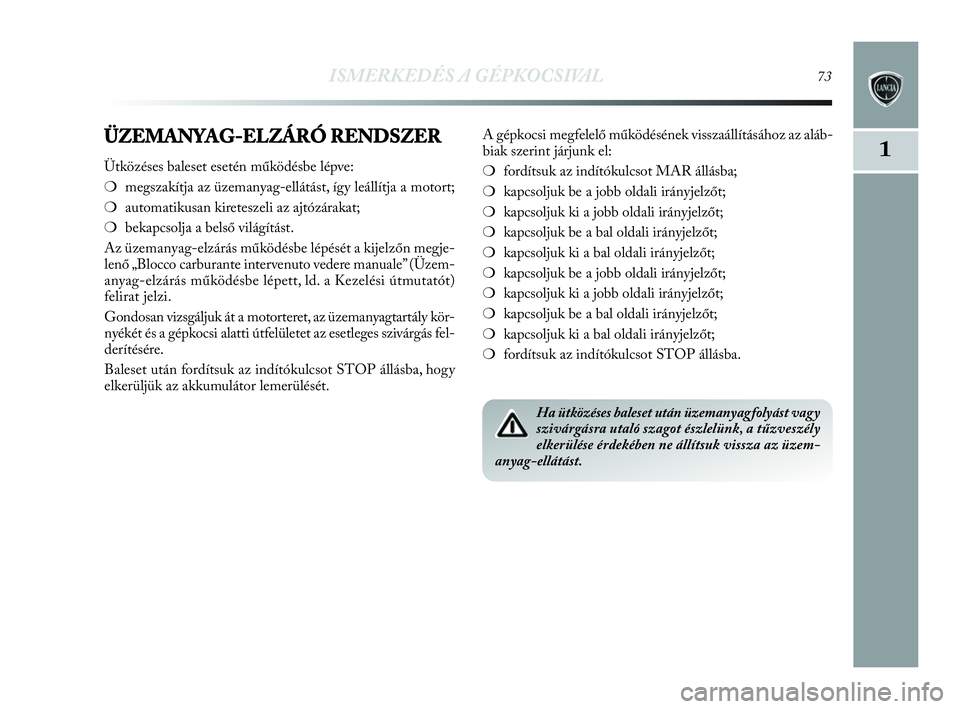

ISMERKEDÉS A GÉPKOCSIVAL73
1ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
❍megszakítja az üzemanyag-ellátást, így leállítja a motort;
❍automatikusan kireteszeli az ajtózárakat;
❍bekapcsolja a belső világítást.
Az üzemanyag-elzárás működésbe lépését a kijelzőn megje-
lenő „Blocco carburante intervenuto vedere manuale” (Üzem-
anyag-elzárás működésbe lépett, ld. a Kezelési útmutatót)
felirat jelzi.
Gondosan vizsgáljuk át a motorteret, az üzemanyagtartály kör-
nyékét és a gépkocsi alatti útfelületet az esetleges szivárgás fel-
derítésére.
Baleset után fordítsuk az indítókulcsot STOP állásba, hogy
elkerüljük az akkumulátor lemerülését.A gépkocsi megfelelő működésének visszaállításához az aláb-
biak szerint járjunk el:
❍fordítsuk az indítókulcsot MAR állásba;
❍kapcsoljuk be a jobb oldali irányjelzőt;
❍kapcsoljuk ki a jobb oldali irányjelzőt;
❍kapcsoljuk be a bal oldali irányjelzőt;
❍kapcsoljuk ki a bal oldali irányjelzőt;
❍kapcsoljuk be a jobb oldali irányjelzőt;
❍kapcsoljuk ki a jobb oldali irányjelzőt;
❍kapcsoljuk be a bal oldali irányjelzőt;
❍kapcsoljuk ki a bal oldali irányjelzőt;
❍fordítsuk az indítókulcsot STOP állásba.
Ha ütközéses baleset után üzemanyagfolyást vagy
szivárgásra utaló szagot észlelünk, a tűzveszély
elkerülése érdekében ne állítsuk vissza az üzem-
anyag-ellátást.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 73

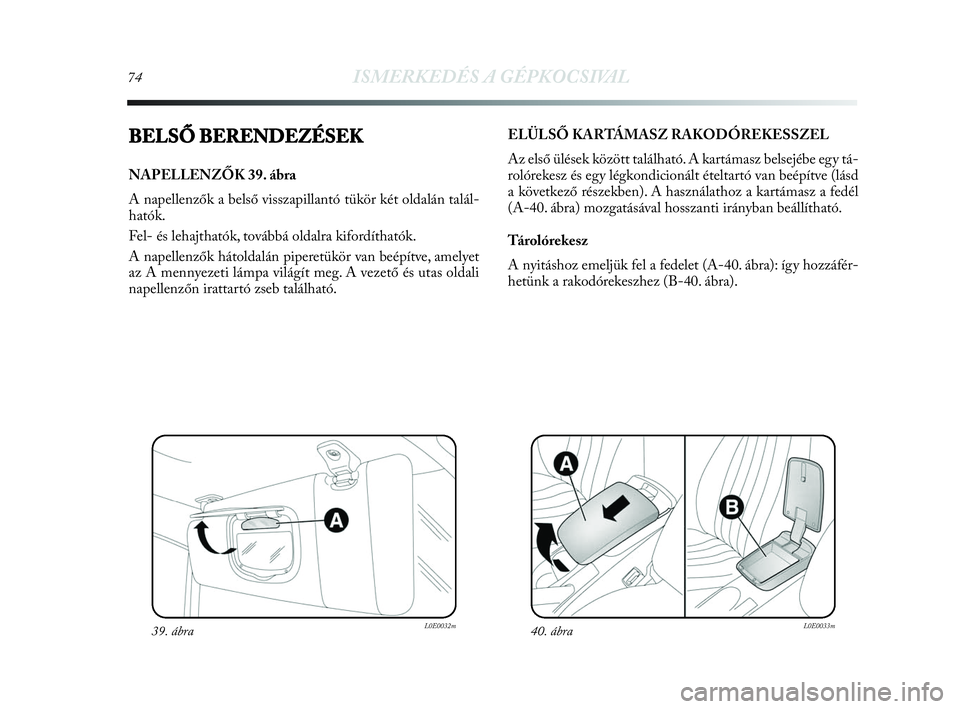

74ISMERKEDÉS A GÉPKOCSIVAL
BELSŐ BERENDEZÉSEK
NAPELLENZŐK 39. ábra
A napellenzők a belső visszapillantó tükör két oldalán talál-
hatók.
Fel- és lehajthatók, továbbá oldalra kifordíthatók.
A napellenzők hátoldalán piperetükör van beépítve, amelyet
az A mennyezeti lámpa világít meg. A vezető és utas oldali
napellenzőn irattartó zseb található.
39. ábraL0E0032m
ELÜLSŐ KARTÁMASZ RAKODÓREKESSZEL
Az első ülések között található. A kartámasz belsejébe egy tá-
rolórekesz és egy légkondicionált ételtartó van beépítve (lásd
a következő részekben). A használathoz a kartámasz a fedél
(A-40. ábra) mozgatásával hosszanti irányban beállítható.
Tárolórekesz
A nyitáshoz emeljük fel a fedelet (A-40. ábra): így hozzáfér-
hetünk a rakodórekeszhez (B-40. ábra).
40. ábraL0E0033m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 74

ISMERKEDÉS A GÉPKOCSIVAL75
1
Légkondicionált ételtartó doboz
Nyomjuk meg a gombot (A-41. ábra), és emeljük fel a B
kartámaszt: így hozzáférhetünk a légkondicionált ételtartó
dobozhoz (41. ábra).
FIGYELMEZTETÉS Az ételtartó doboz funkciója a ben-
ne elhelyezett élelmiszer hőmérsékletének fenntartása; ezért
az ételeket, italokat hűtsük le vagy melegítsük fel a doboz-
ban való elhelyezés előtt. Bekapcsolt fűtés mellett az italok
melegen, bekapcsolt kompresszor esetén hidegen tarthatók.
41. ábraL0E0034m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 75

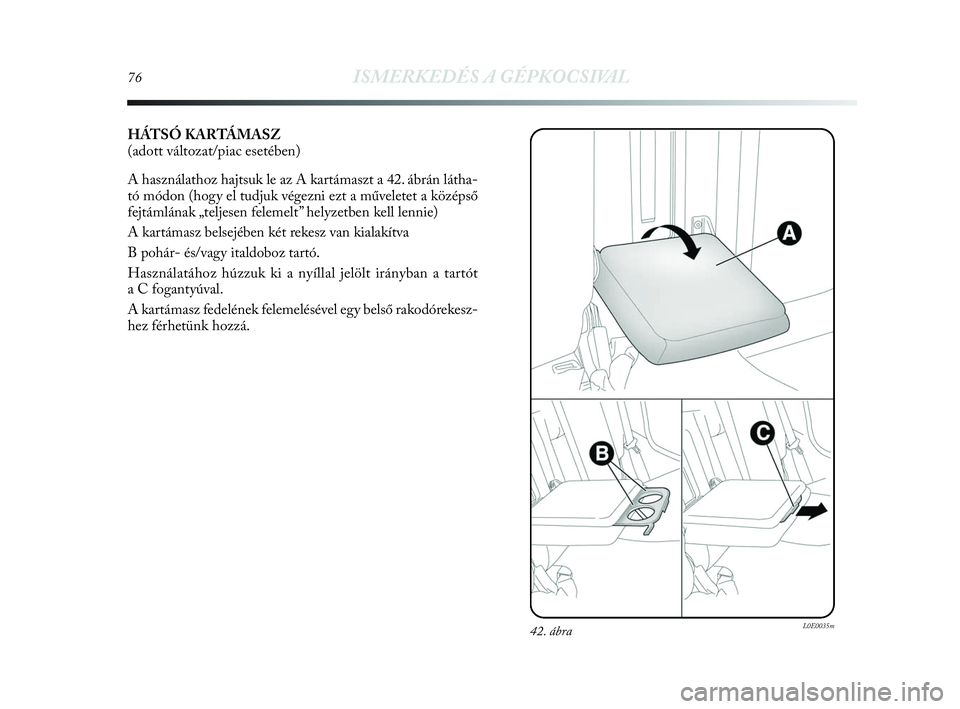

76ISMERKEDÉS A GÉPKOCSIVAL
HÁTSÓ KARTÁMASZ
(adott változat/piac esetében)
A használathoz hajtsuk le az A kartámaszt a 42. ábrán látha-
tó módon (hogy el tudjuk végezni ezt a műveletet a középső
fejtámlának „teljesen felemelt” helyzetben kell lennie)
A kartámasz belsejében két rekesz van kialakítva
B pohár- és/vagy italdoboz tartó.
Használatához húzzuk ki a nyíllal jelölt irányban a tartót
a C fogantyúval.
A kartámasz fedelének felemelésével egy belső rakodórekesz-
hez férhetünk hozzá.
42. ábraL0E0035m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 76

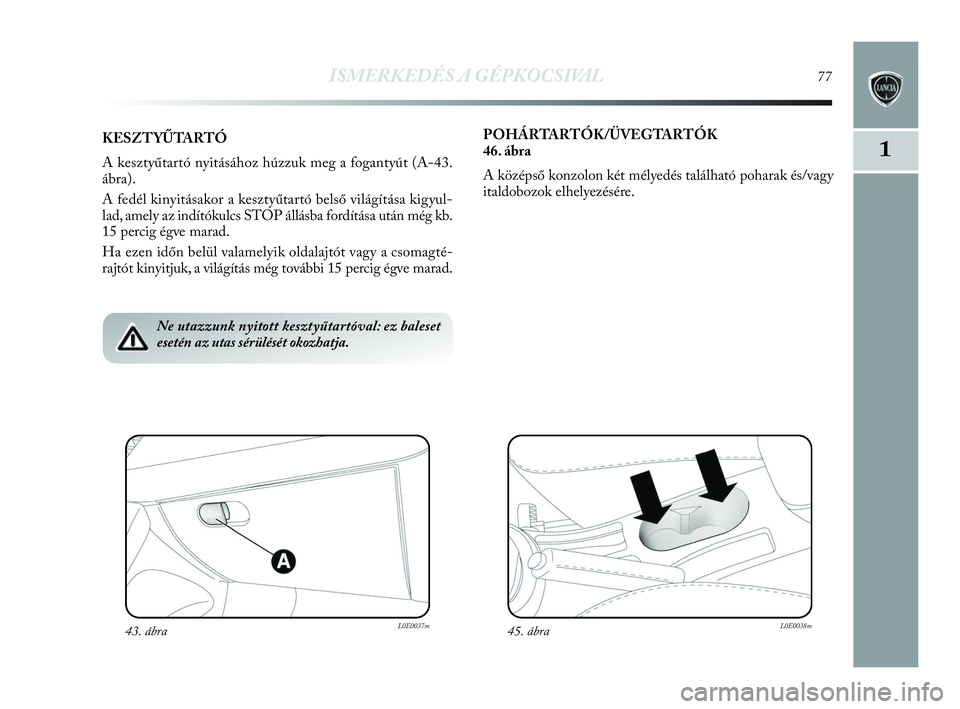

ISMERKEDÉS A GÉPKOCSIVAL77
1
Ne utazzunk nyitott kesztyűtartóval: ez baleset
esetén az utas sérülését okozhatja.
KESZTYŰTARTÓ
A kesztyűtartó nyitásához húzzuk meg a fogantyút (A-43.
ábra).
A fedél kinyitásakor a kesztyűtartó belső világítása kigyul-
lad, amely az indítókulcs STOP állásba fordítása után még kb.
15 percig égve marad.
Ha ezen időn belül valamelyik oldalajtót vagy a csomagté-
rajtót kinyitjuk, a világítás még további 15 percig égve marad.
43. ábraL0E0037m
POHÁRTARTÓK/ÜVEGTARTÓK
46. ábra
A középső konzolon két mélyedés található poharak és/vagy
italdobozok elhelyezésére.
45. ábraL0E0038m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 77

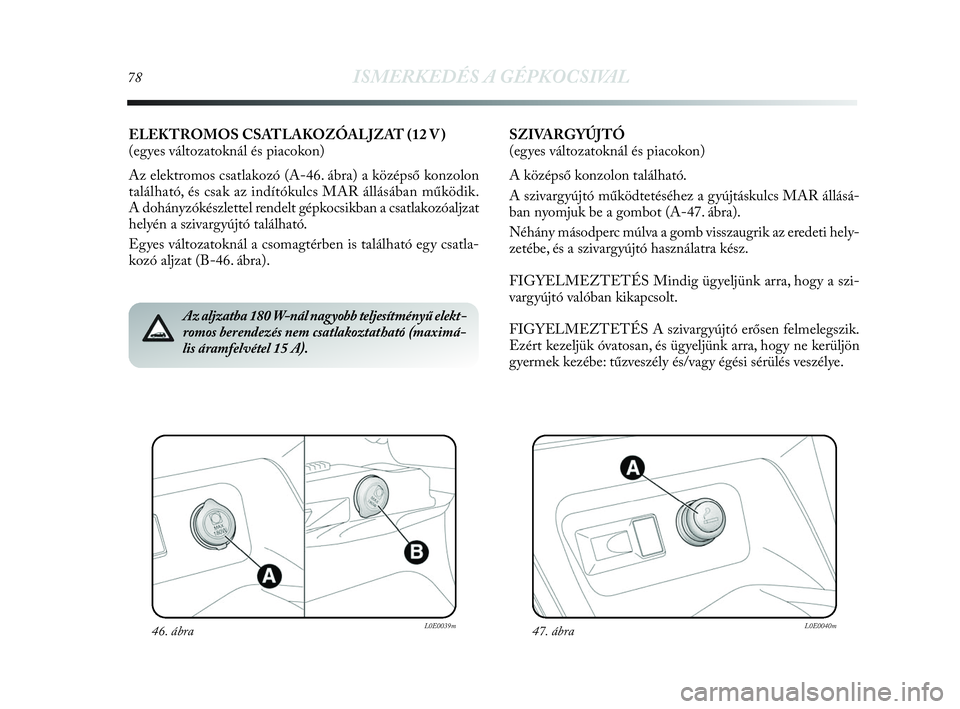

46. ábraL0E0039m47. ábraL0E0040m
Az aljzatba 180 W-nál nagyobb teljesítményű elekt-
romos berendezés nem csatlakoztatható (maximá-
lis áramfelvétel 15 A).
ELEKTROMOS CSATLAKOZÓALJZAT (12 V )
(egyes változatoknál és piacokon)
Az elektromos csatlakozó (A-46. ábra) a középső konzolon
található, és csak az indítókulcs MAR állásában működik.
A dohányzókészlettel rendelt gépkocsikban a csatlakozóaljzat
helyén a szivargyújtó található.
Egyes változatoknál a csomagtérben is található egy csatla-
kozó aljzat (B-46. ábra).SZIVARGYÚJTÓ
(egyes változatoknál és piacokon)
A középső konzolon található.
A szivargyújtó működtetéséhez a gyújtáskulcs MAR állásá-
ban nyomjuk be a gombot (A-47. ábra).
Néhány másodperc múlva a gomb visszaugrik az eredeti hely-
zetébe, és a szivargyújtó használatra kész.
FIGYELMEZTETÉS Mindig ügyeljünk arra, hogy a szi-
vargyújtó valóban kikapcsolt.
FIGYELMEZTETÉS A szivargyújtó erősen felmelegszik.
Ezért kezeljük óvatosan, és ügyeljünk arra, hogy ne kerüljön
gyermek kezébe: tűzveszély és/vagy égési sérülés veszélye. 78
ISMERKEDÉS A GÉPKOCSIVAL
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 78

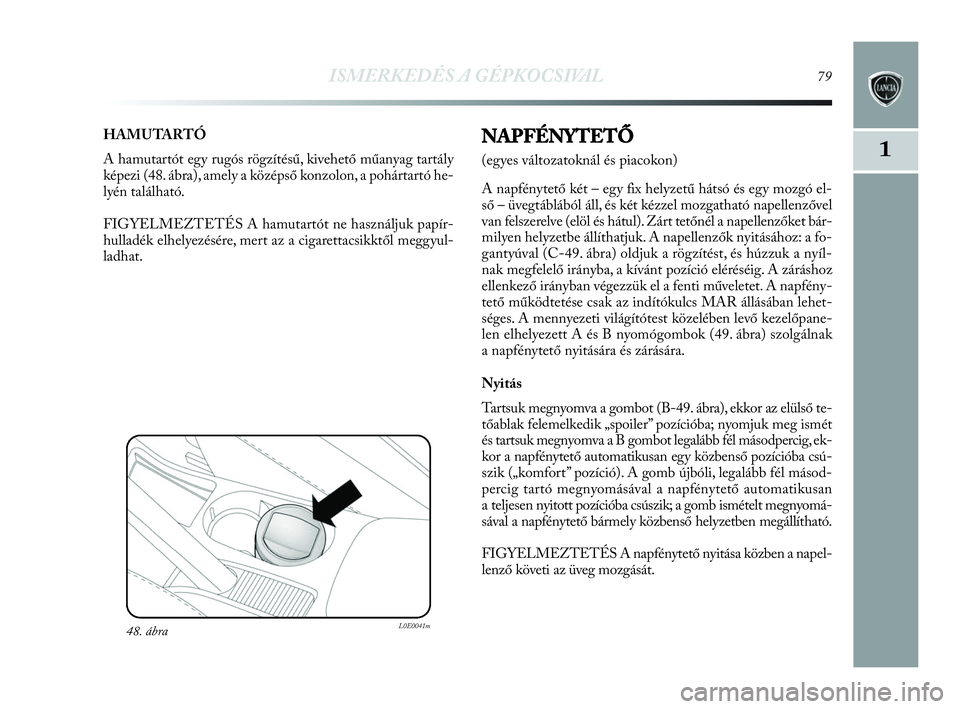

ISMERKEDÉS A GÉPKOCSIVAL79
1
HAMUTARTÓ
A hamutartót egy rugós rögzítésű, kivehető műanyag tartály
képezi (48. ábra), amely a középső konzolon, a pohártartó he-
lyén található.
FIGYELMEZTETÉS A hamutartót ne használjuk papír-
hulladék elhelyezésére, mert az a cigarettacsikktől meggyul-
ladhat.
48. ábraL0E0041m
NAPFÉNYTETŐ
(egyes változatoknál és piacokon)
A napfénytető két – egy fix helyzetű hátsó és egy mozgó el-
ső – üvegtáblából áll, és két kézzel mozgatható napellenzővel
van felszerelve (elöl és hátul). Zárt tetőnél a napellenzőket bár-
milyen helyzetbe állíthatjuk. A napellenzők nyitásához: a fo-
gantyúval (C-49. ábra) oldjuk a rögzítést, és húzzuk a nyíl-
nak megfelelő irányba, a kívánt pozíció eléréséig. A záráshoz
ellenkező irányban végezzük el a fenti műveletet. A napfény-
tető működtetése csak az indítókulcs MAR állásában lehet-
séges. A mennyezeti világítótest közelében levő kezelőpane-
len elhelyezett A és B nyomógombok (49. ábra) szolgálnak
a napfénytető nyitására és zárására.
Nyitás
Tartsuk megnyomva a gombot (B-49. ábra), ekkor az elülső te-
tőablak felemelkedik „spoiler” pozícióba; nyomjuk meg ismét
és tartsuk megnyomva a B gombot legalább fél másodpercig, ek-
kor a napfénytető automatikusan egy közbenső pozícióba csú-
szik („komfort” pozíció). A gomb újbóli, legalább fél másod-
percig tartó megnyomásával a napfénytető automatikusan
a teljesen nyitott pozícióba csúszik; a gomb ismételt megnyomá-
sával a napfénytető bármely közbenső helyzetben megállítható.
FIGYELMEZTETÉS A napfénytető nyitása közben a napel-
lenző követi az üveg mozgását.
