Csak akkor nyomjuk meg a gombot (B-11. ábra),
amikor a kulcs távol van a testtől, különösen a szem-
től és a károsítható tárgyaktól (például ruházat).
Ne hagyjuk a kulcsot felügyelet nélkül, nehogy valaki, kü-
lönösen gyermekek, véletlenül megnyomják a gombot.
További távirányítók rendelése
A rendszer legfeljebb 8 db távvezérlőt képes felismerni. Ha új
távvezérlőre van szükségünk, keressünk fel egy Lancia már-
kaszervizt, vigyük magunkkal a CODE kártyát, egy szemé-
lyazonosságot és a gépkocsi tulajdonjogát igazoló okiratokat.

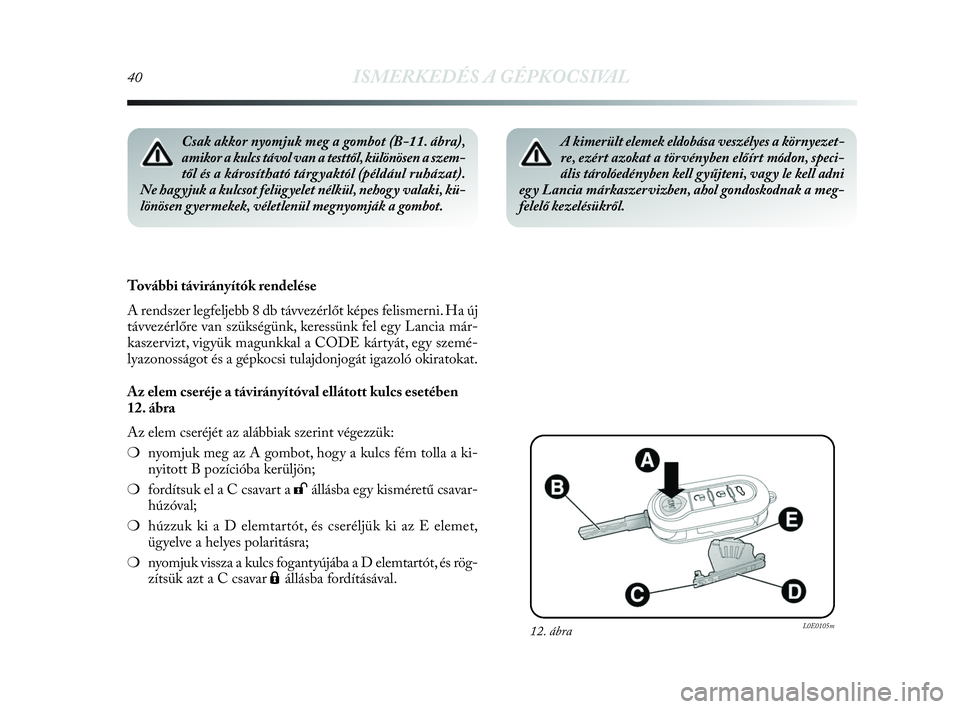

Az elem cseréje a távirányítóval ellátott kulcs esetében
12. ábra
Az elem cseréjét az alábbiak szerint végezzük:
❍nyomjuk meg az A gombot, hogy a kulcs fém tolla a ki-
nyitott B pozícióba kerüljön;
❍fordítsuk el a C csavart a :állásba egy kisméretű csavar-
húzóval;
❍húzzuk ki a D elemtartót, és cseréljük ki az E elemet,
ügyelve a helyes polaritásra;
❍nyomjuk vissza a kulcs fogantyújába a D elemtartót, és rög-
zítsük azt a C csavar Áállásba fordításával.
12. ábraL0E0105m
A kimerült elemek eldobása veszélyes a környezet-
re, ezért azokat a törvényben előírt módon, speci-
ális tárolóedényben kell gyűjteni, vagy le kell adni
egy Lancia márkaszervizben, ahol gondoskodnak a meg-
felelő kezelésükről.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 40
Page 42 of 276
ISMERKEDÉS A GÉPKOCSIVAL41
1
13. ábraL0E0106m

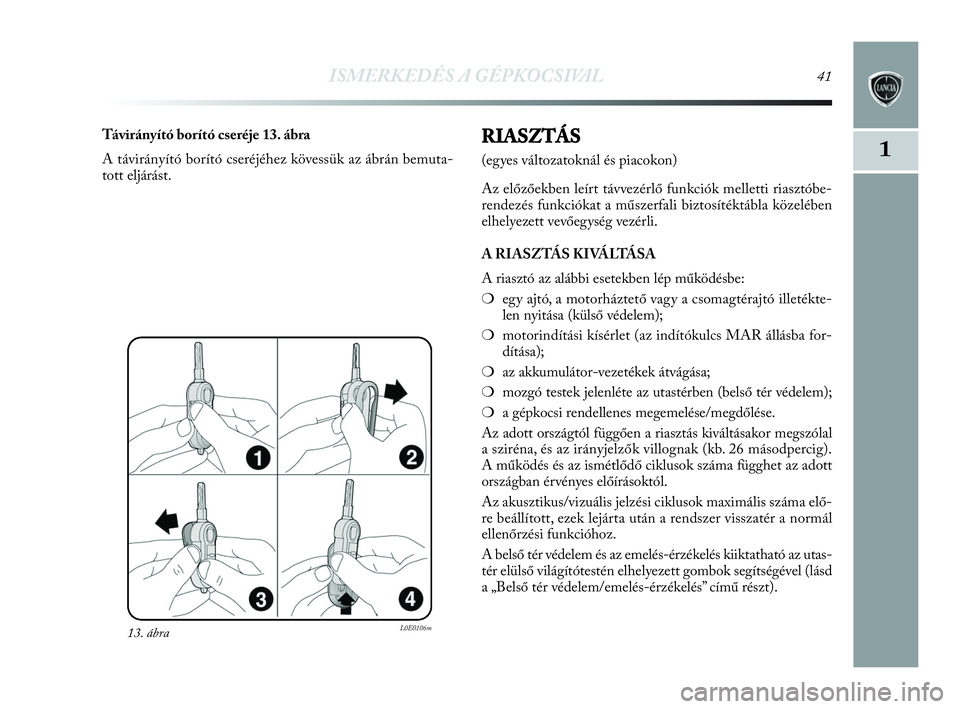

Távirányító borító cseréje 13. ábra
A távirányító borító cseréjéhez kövessük az ábrán bemuta-
tott eljárást.RIASZTÁS
(egyes változatoknál és piacokon)
Az elŰzŰekben leírt távvezérlŰ funkciók melletti riasztóbe-
rendezés funkciókat a mőszerfali biztosítéktábla közelében
elhelyezett vevŰegység vezérli.
A RIASZTÁS KIVÁLTÁSA
A riasztó az alábbi esetekben lép működésbe:
❍egy ajtó, a motorháztető vagy a csomagtérajtó illetékte-
len nyitása (külső védelem);
❍motorindítási kísérlet (az indítókulcs MAR állásba for-
dítása);
❍az akkumulátor-vezetékek átvágása;
❍mozgó testek jelenléte az utastérben (belső tér védelem);
❍a gépkocsi rendellenes megemelése/megdőlése.
Az adott országtól függően a riasztás kiváltásakor megszólal
a sziréna, és az irányjelzők villognak (kb. 26 másodpercig).
A működés és az ismétlődő ciklusok száma függhet az adott
országban érvényes előírásoktól.
Az akusztikus/vizuális jelzési ciklusok maximális száma elő-
re beállított, ezek lejárta után a rendszer visszatér a normál
ellenőrzési funkcióhoz.
A belső tér védelem és az emelés-érzékelés kiiktatható az utas-
tér elülső világítótestén elhelyezett gombok segítségével (lásd
a „Belső tér védelem/emelés-érzékelés” című részt).
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 41
Page 43 of 276
42ISMERKEDÉS A GÉPKOCSIVAL

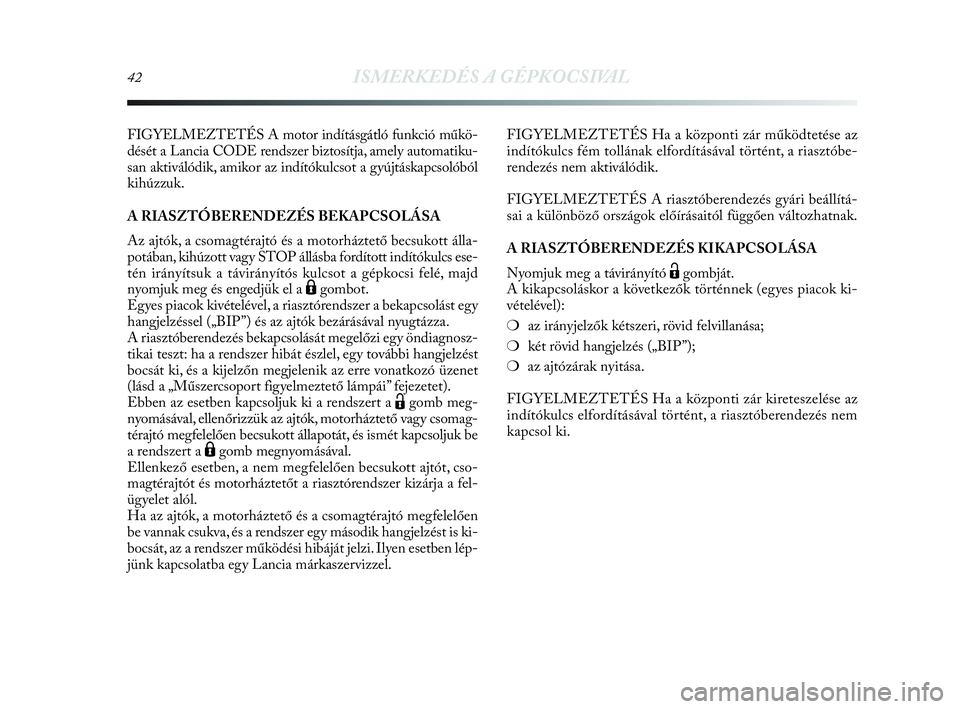

FIGYELMEZTETÉS A motor indításgátló funkció műkö-
dését a Lancia CODE rendszer biztosítja, amely automatiku-
san aktiválódik, amikor az indítókulcsot a gyújtáskapcsolóból
kihúzzuk.
A RIASZTÓBERENDEZÉS BEKAPCSOLÁSA
Az ajtók, a csomagtérajtó és a motorháztető becsukott álla-
potában, kihúzott vagy STOP állásba fordított indítókulcs ese-
tén irányítsuk a távirányítós kulcsot a gépkocsi felé, majd
nyomjuk meg és engedjük el a
Ágombot.
Egyes piacok kivételével, a riasztórendszer a bekapcsolást egy
hangjelzéssel („BIP”) és az ajtók bezárásával nyugtázza.
A riasztóberendezés bekapcsolását megelőzi egy öndiagnosz-
tikai teszt: ha a rendszer hibát észlel, egy további hangjelzést
bocsát ki, és a kijelzőn megjelenik az erre vonatkozó üzenet
(lásd a „Műszercsoport figyelmeztető lámpái” fejezetet).
Ebben az esetben kapcsoljuk ki a rendszert a
Ëgomb meg-
nyomásával, ellenőrizzük az ajtók, motorháztető vagy csomag-
térajtó megfelelően becsukott állapotát, és ismét kapcsoljuk be
a rendszert a
Ágomb megnyomásával.
Ellenkező esetben, a nem megfelelően becsukott ajtót, cso-
magtérajtót és motorháztetőt a riasztórendszer kizárja a fel-
ügyelet alól.
Ha az ajtók, a motorháztető és a csomagtérajtó megfelelően
be vannak csukva, és a rendszer egy második hangjelzést is ki-
bocsát, az a rendszer működési hibáját jelzi. Ilyen esetben lép-
jünk kapcsolatba egy Lancia márkaszervizzel.FIGYELMEZTETÉS Ha a központi zár működtetése az
indítókulcs fém tollának elfordításával történt, a riasztóbe-
rendezés nem aktiválódik.
FIGYELMEZTETÉS A riasztóberendezés gyári beállítá-
sai a különböző országok előírásaitól függően változhatnak.
A RIASZTÓBERENDEZÉS KIKAPCSOLÁSA
Nyomjuk meg a távirányító
Ëgombját.
A kikapcsoláskor a következők történnek (egyes piacok ki-
vételével):
❍az irányjelzők kétszeri, rövid felvillanása;
❍két rövid hangjelzés („BIP”);
❍az ajtózárak nyitása.
FIGYELMEZTETÉS Ha a központi zár kireteszelése az
indítókulcs elfordításával történt, a riasztóberendezés nem
kapcsol ki.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 42
Page 44 of 276
ISMERKEDÉS A GÉPKOCSIVAL43
1

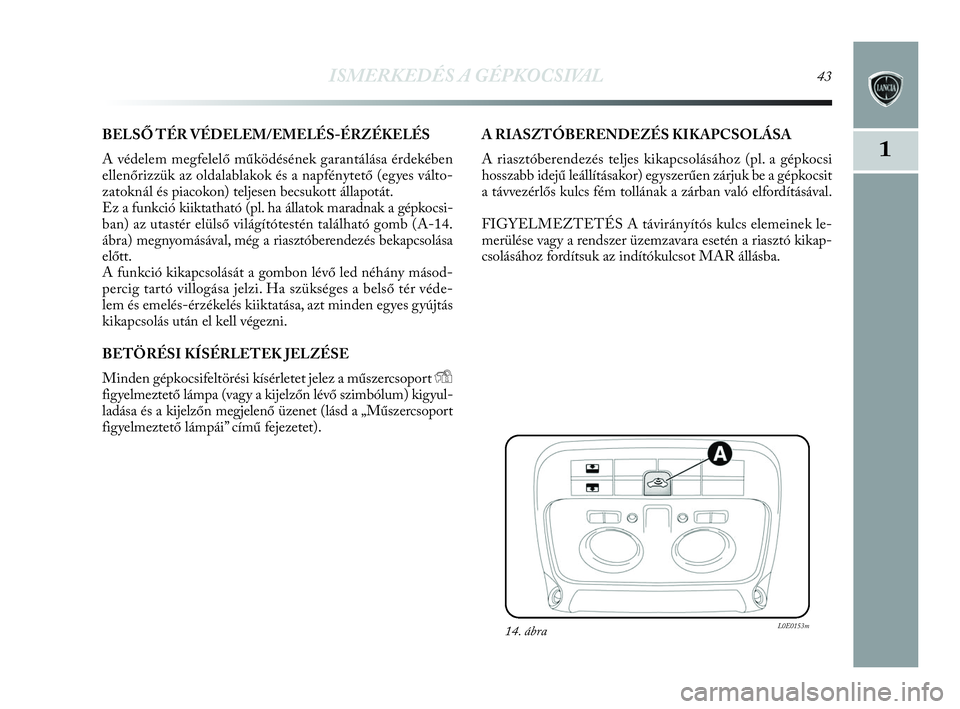

BELSŐ TÉR VÉDELEM/EMELÉS-ÉRZÉKELÉS
A védelem megfelelő működésének garantálása érdekében
ellenőrizzük az oldalablakok és a napfénytető (egyes válto-
zatoknál és piacokon) teljesen becsukott állapotát.
Ez a funkció kiiktatható (pl. ha állatok maradnak a gépkocsi-
ban) az utastér elülső világítótestén található gomb (A-14.
ábra) megnyomásával, még a riasztóberendezés bekapcsolása
előtt.
A funkció kikapcsolását a gombon lévő led néhány másod-
percig tartó villogása jelzi. Ha szükséges a belső tér véde-
lem és emelés-érzékelés kiiktatása, azt minden egyes gyújtás
kikapcsolás után el kell végezni.
BETÖRÉSI KÍSÉRLETEK JELZÉSE
Minden gépkocsifeltörési kísérletet jelez a műszercsoport
Y
figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) kigyul-
ladása és a kijelzőn megjelenő üzenet (lásd a „Műszercsoport
figyelmeztető lámpái” című fejezetet).A RIASZTÓBERENDEZÉS KIKAPCSOLÁSA
A riasztóberendezés teljes kikapcsolásához (pl. a gépkocsi
hosszabb idejű leállításakor) egyszerűen zárjuk be a gépkocsit
a távvezérlős kulcs fém tollának a zárban való elfordításával.
FIGYELMEZTETÉS A távirányítós kulcs elemeinek le-
merülése vagy a rendszer üzemzavara esetén a riasztó kikap-
csolásához fordítsuk az indítókulcsot MAR állásba.
14. ábraL0E0153m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 43
Page 45 of 276
44ISMERKEDÉS A GÉPKOCSIVAL

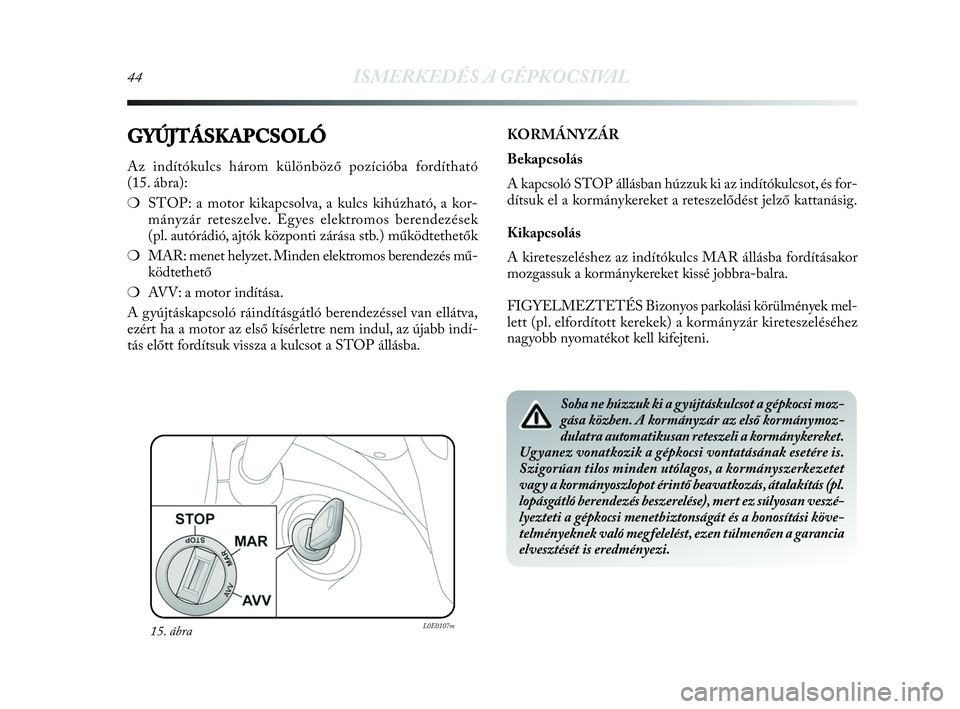

GYÚJTÁSKAPCSOLÓ
Az indítókulcs három különböző pozícióba fordítható
(15. ábra):
❍STOP: a motor kikapcsolva, a kulcs kihúzható, a kor-
mányzár reteszelve. Egyes elektromos berendezések
(pl. autórádió, ajtók központi zárása stb.) működtethetők
❍MAR: menet helyzet. Minden elektromos berendezés mű-
ködtethető
❍AVV: a motor indítása.
A gyújtáskapcsoló ráindításgátló berendezéssel van ellátva,
ezért ha a motor az első kísérletre nem indul, az újabb indí-
tás előtt fordítsuk vissza a kulcsot a STOP állásba.KORMÁNYZÁR
Bekapcsolás
A kapcsoló STOP állásban húzzuk ki az indítókulcsot, és for-
dítsuk el a kormánykereket a reteszelődést jelző kattanásig.
Kikapcsolás
A kireteszeléshez az indítókulcs MAR állásba fordításakor
mozgassuk a kormánykereket kissé jobbra-balra.
FIGYELMEZTETÉS Bizonyos parkolási körülmények mel-
lett (pl. elfordított kerekek) a kormányzár kireteszeléséhez
nagyobb nyomatékot kell kifejteni.
15. ábraL0E0107m
Soha ne húzzuk ki a gyújtáskulcsot a gépkocsi moz-
gása közben. A kormányzár az első kormánymoz-
dulatra automatikusan reteszeli a kormánykereket.
Ugyanez vonatkozik a gépkocsi vontatásának esetére is.
Szigorúan tilos minden utólagos, a kormányszerkezetet
vagy a kormányoszlopot érintő beavatkozás, átalakítás (pl.
lopásgátló berendezés beszerelése), mert ez súlyosan veszé-
lyezteti a gépkocsi menetbiztonságát és a honosítási köve-
telményeknek való megfelelést, ezen túlmenően a garancia
elvesztését is eredményezi.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 44
Page 46 of 276
ISMERKEDÉS A GÉPKOCSIVAL45

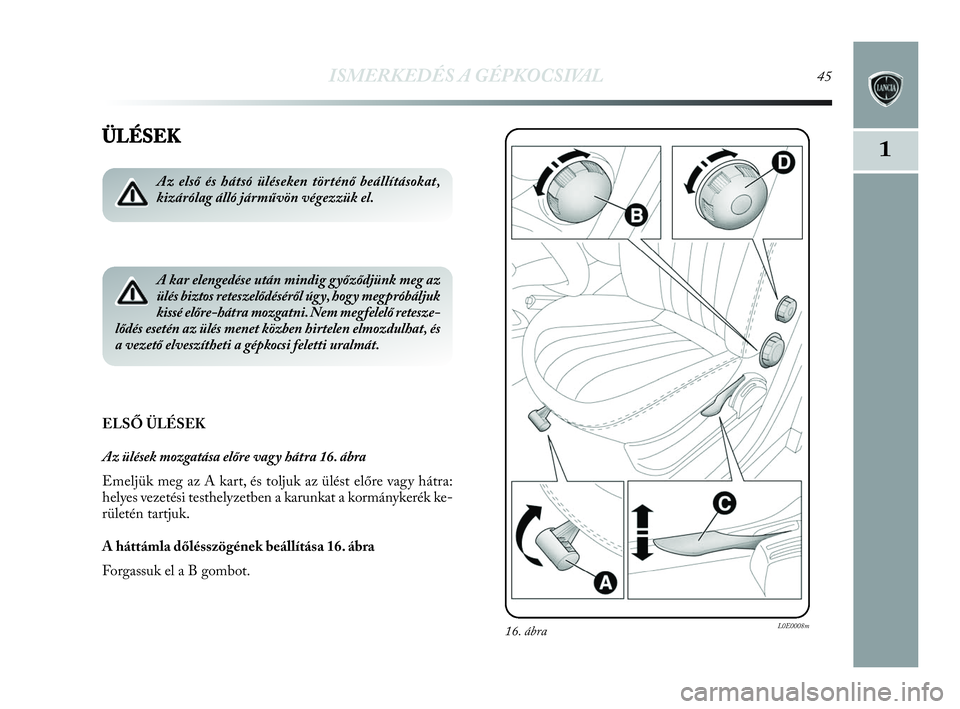

1ÜLÉSEK
ELSŐ ÜLÉSEK
Az ülések mozgatása előre vagy hátra 16. ábra
Emeljük meg az A kart, és toljuk az ülést előre vagy hátra:
helyes vezetési testhelyzetben a karunkat a kormánykerék ke-
rületén tartjuk.
A háttámla dőlésszögének beállítása 16. ábra
Forgassuk el a B gombot.
Az első és hátsó üléseken történő beállításokat,
kizárólag álló járművön végezzük el.
A kar elengedése után mindig győződjünk meg az
ülés biztos reteszelődéséről úgy, hogy megpróbáljuk
kissé előre-hátra mozgatni. Nem megfelelő retesze-
lődés esetén az ülés menet közben hirtelen elmozdulhat, és
a vezető elveszítheti a gépkocsi feletti uralmát.
16. ábraL0E0008m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 45
Page 47 of 276
46ISMERKEDÉS A GÉPKOCSIVAL

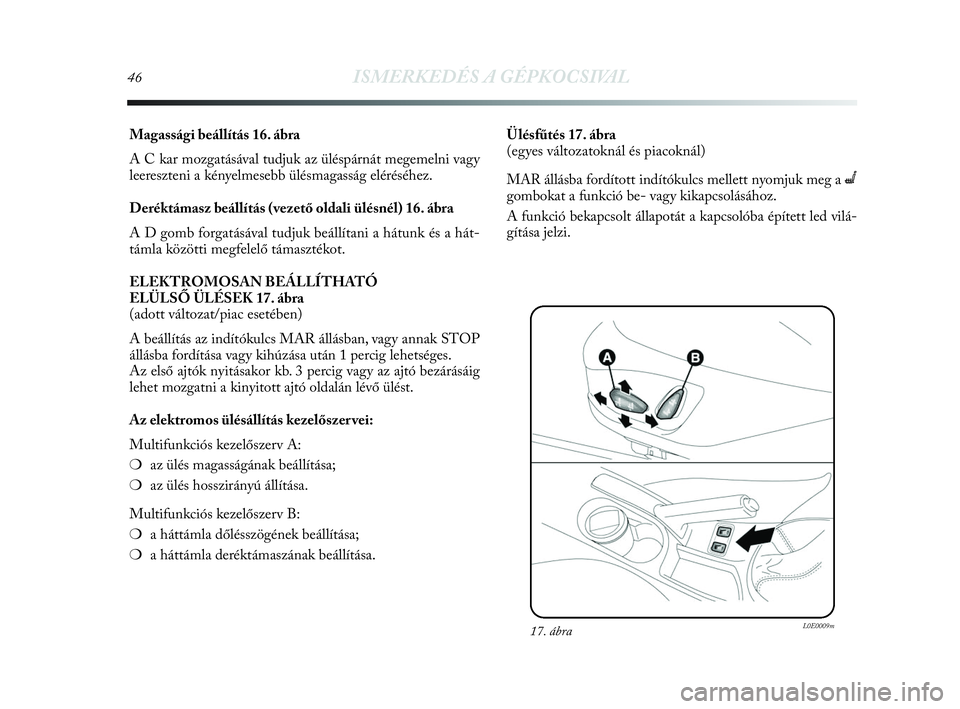

Magassági beállítás 16. ábra
A C kar mozgatásával tudjuk az üléspárnát megemelni vagy
leereszteni a kényelmesebb ülésmagasság eléréséhez.
Deréktámasz beállítás (vezető oldali ülésnél) 16. ábra
A D gomb forgatásával tudjuk beállítani a hátunk és a hát-
támla közötti megfelelő támasztékot.
ELEKTROMOSAN BEÁLLÍTHATÓ
ELÜLSŐ ÜLÉSEK 17. ábra
(adott változat/piac esetében)
A beállítás az indítókulcs MAR állásban, vagy annak STOP
állásba fordítása vagy kihúzása után 1 percig lehetséges.
Az első ajtók nyitásakor kb. 3 percig vagy az ajtó bezárásáig
lehet mozgatni a kinyitott ajtó oldalán lévő ülést.
Az elektromos ülésállítás kezelőszer vei:
Multifunkciós kezelőszerv A:
❍az ülés magasságának beállítása;
❍az ülés hosszirányú állítása.
Multifunkciós kezelőszerv B:
❍a háttámla dőlésszögének beállítása;
❍a háttámla deréktámaszának beállítása.Ülésfűtés 17. ábra
(egyes változatoknál és piacoknál)
MARállásba fordított indítókulcs mellett nyomjuk meg a C
gombokat a funkció be- vagy kikapcsolásához.
A funkció bekapcsolt állapotát a kapcsolóba épített led vilá-
gítása jelzi.
17. ábraL0E0009m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 46
Page 48 of 276
ISMERKEDÉS A GÉPKOCSIVAL47
1

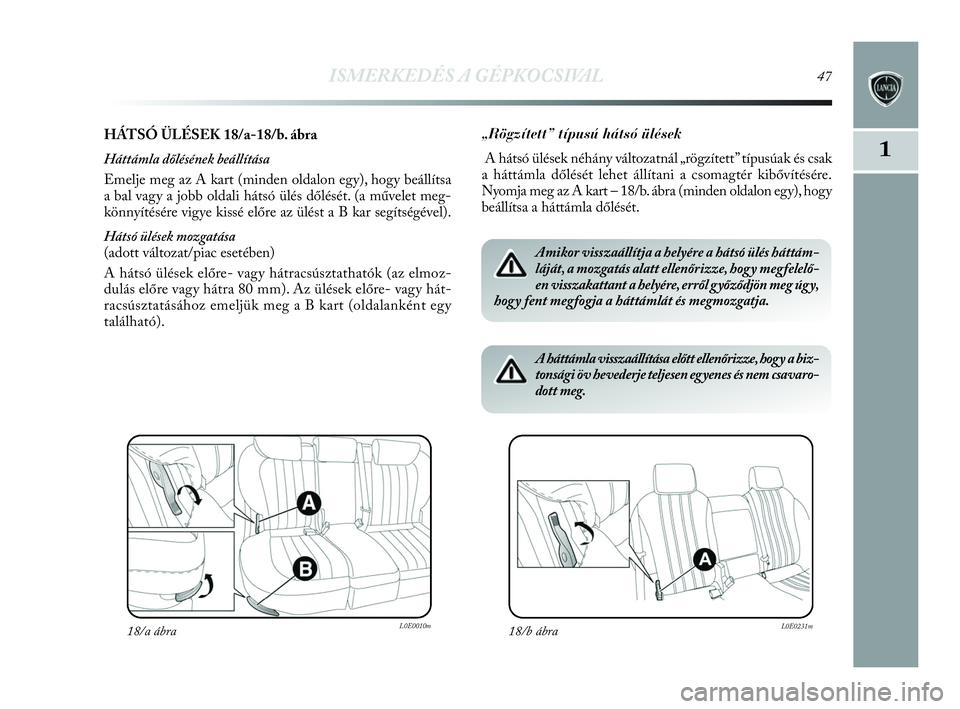

HÁTSÓ ÜLÉSEK 18/a-18/b. ábra
Háttámla dőlésének beállítása
Emelje meg az A kart (minden oldalon egy), hogy beállítsa
a bal vagy a jobb oldali hátsó ülés dőlését. (a művelet meg-
könnyítésére vigye kissé előre az ülést a B kar segítségével).
Hátsó ülések mozgatása
(adott változat/piac esetében)
A hátsó ülések előre- vagy hátracsúsztathatók (az elmoz-
dulás előre vagy hátra 80 mm). Az ülések előre- vagy hát-
racsúsztatásához emeljük meg a B kart (oldalanként egy
található).
18/a ábraL0E0010m
„Rögzített” típusú hátsó ülések
A hátsó ülések néhány változatnál „rögzített” típusúak és csak
a háttámla dőlését lehet állítani a csomagtér kibővítésére.
Nyomja meg az A kart – 18/b. ábra (minden oldalon egy), hogy
beállítsa a háttámla dőlését.
Amikor visszaállítja a helyére a hátsó ülés háttám-
láját, a mozgatás alatt ellenőrizze, hogy megfelelő-
en visszakattant a helyére, erről győződjön meg úgy,
hogy fent megfogja a háttámlát és megmozgatja.
18/b ábraL0E0231m
A háttámla visszaállítása előtt ellenőrizze, hogy a biz-
tonsági öv hevederje teljesen egyenes és nem csavaro-
dott meg.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 47
Page 49 of 276
48ISMERKEDÉS A GÉPKOCSIVAL
FEJTÁMLÁK

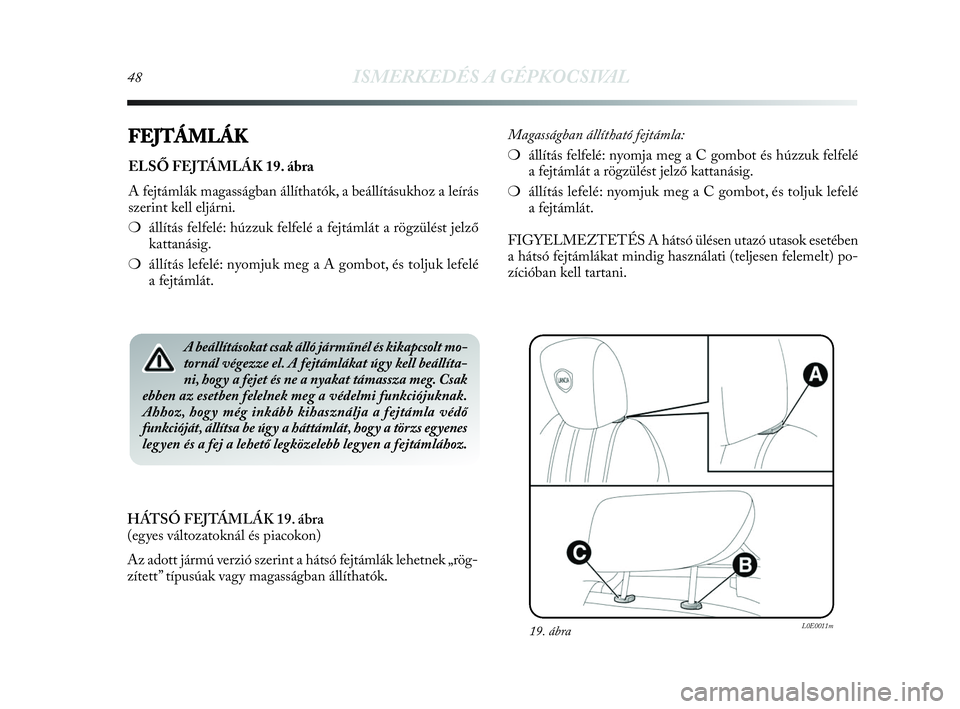

ELSŐ FEJTÁMLÁK 19. ábra
A fejtámlák magasságban állíthatók, a beállításukhoz a leírás
szerint kell eljárni.
❍állítás felfelé: húzzuk felfelé a fejtámlát a rögzülést jelző
kattanásig.
❍állítás lefelé: nyomjuk meg a A gombot, és toljuk lefelé
a fejtámlát.
19. ábraL0E0011m
Magasságban állítható fejtámla:
❍állítás felfelé: nyomja meg a C gombot és húzzuk felfelé
a fejtámlát a rögzülést jelző kattanásig.
❍állítás lefelé: nyomjuk meg a C gombot, és toljuk lefelé
a fejtámlát.
FIGYELMEZTETÉS A hátsó ülésen utazó utasok esetében
a hátsó fejtámlákat mindig használati (teljesen felemelt) po-
zícióban kell tartani.
A beállításokat csak álló járműnél és kikapcsolt mo-
tornál végezze el. A fejtámlákat úgy kell beállíta-
ni, hogy a fejet és ne a nyakat támassza meg. Csak
ebben az esetben felelnek meg a védelmi funkciójuknak.
Ahhoz, hogy még inkább kihasználja a fejtámla védő
funkcióját, állítsa be úgy a háttámlát, hogy a törzs egyenes
leg yen és a fej a lehető legközelebb legyen a fejtámlához.
HÁTSÓ FEJTÁMLÁK 19. ábra
(egyes változatoknál és piacokon)
Az adott jármú verzió szerint a hátsó fejtámlák lehetnek „rög-
zített” típusúak vagy magasságban állíthatók.
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 48
Page 50 of 276
ISMERKEDÉS A GÉPKOCSIVAL49

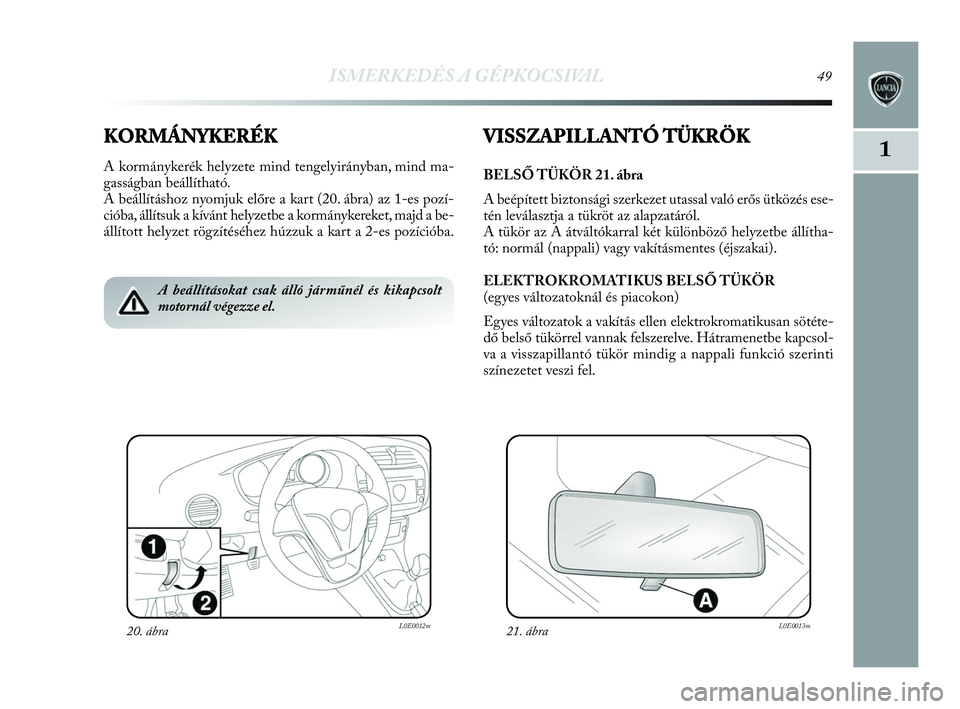

1KORMÁNYKERÉK
A kormánykerék helyzete mind tengelyirányban, mind ma-
gasságban beállítható.
A beállításhoz nyomjuk előre a kart (20. ábra) az 1-es pozí-
cióba, állítsuk a kívánt helyzetbe a kormánykereket, majd a be-
állított helyzet rögzítéséhez húzzuk a kart a 2-es pozícióba.
VISSZAPILLANTÓ TÜKRÖK
BELSŐ TÜKÖR 21. ábra
A beépített biztonsági szerkezet utassal való erős ütközés ese-
tén leválasztja a tükröt az alapzatáról.
A tükör az A átváltókarral két különböző helyzetbe állítha-
tó: normál (nappali) vagy vakításmentes (éjszakai).
ELEKTROKROMATIKUS BELSŐ TÜKÖR
(egyes változatoknál és piacokon)
Egyes változatok a vakítás ellen elektrokromatikusan sötéte-
dő belső tükörrel vannak felszerelve. Hátramenetbe kapcsol-
va a visszapillantó tükör mindig a nappali funkció szerinti
színezetet veszi fel.
A beállításokat csak álló járműnél és kikapcsolt
motornál végezze el.
21. ábraL0E0013m20. ábraL0E0012m
001-142 Delta H_3ed Allin. 4ed 21-04-2010 12:14 Pagina 49
