Lancia Delta 2010 Manual de Empleo y Cuidado (in Spanish)

De seis marchas adelante más marcha atrás, con sincronizadores
para el engranado de las marchas adelante
Autorregulable con pedal sin carrera en vacío
Delantera
250DATOS TÉCNICOS

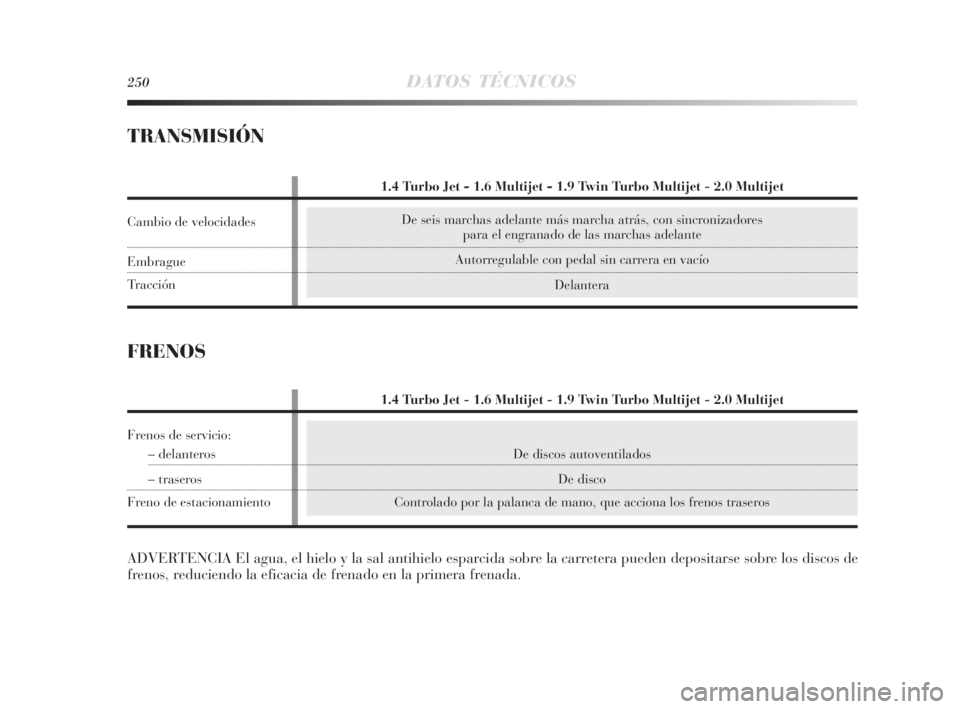

TRANSMISIÓN
De discos autoventilados
De disco
Controlado por la palanca de mano, que acciona los frenos traseros
FRENOS
ADVERTENCIA El agua, el hielo y la sal antihielo esparcida sobre la carretera pueden depositarse sobre los discos de
frenos, reduciendo la eficacia de frenado en la primera frenada.
1.4 Turbo Jet --1.6 Multijet --1.9 Twin Turbo Multijet - 2.0 Multijet
Cambio de velocidades
Embrague
Tracción
1.4 Turbo Jet - 1.6 Multijet - 1.9 Twin Turbo Multijet - 2.0 Multijet
Frenos de servicio:
– delanteros
– traseros
Freno de estacionamiento
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 250

De pinón y cremallera con dirección asistida eléctrica
10,6 / 11,2 (*)
DATOS TÉCNICOS251
6
SUSPENSIONES
De ruedas independientes de tipo Mc Pherson
De ruedas interconectadas con puente de torsión
DIRECCIÓN
1.4 Turbo Jet - 1.6 Multijet - 1.9 Twin Turbo Multijet - 2.0 Multijet
Cambio de velocidades
Freno de estacionamiento
1.4 Turbo Jet - 1.6 Multijet - 1.9 Twin Turbo Multijet - 2.0 Multijet
Tipo
Diámetro de giro
(entre aceras) m
(*) Con llantas de 18”
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 251

252DATOS TÉCNICOS
RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o de aleación. Neumáticos
Tubeless de carcasa radial. En el Manual de Circulación
están indicados todos los neumáticos homologados.
ADVERTENCIA En caso de eventuales discordancias en-
tre el “Manual de uso y mantenimieto” y el “Manual de
circulación” se debe considerar solamente lo que se indi-
ca en este último.
Para la seguridad de marcha, es indispensable que el co-
che esté equipado con neumáticos de la misma marca y
del mismo tipo en todas las ruedas.
ADVERTENCIA Nunca utilice una cámara de aire en los
neumáticos Tubeless.
RUEDÍN DE REPUESTO
Llanta de acero estampado. Neumático Tubeless.
ALINEACIÓN DE LAS RUEDAS
Convergencia delantera total: –1
±1 mm
Convergencia trasera total: 2
± 2 mm
Los valores se refieren con el coche en orden de marcha.LECTURA CORRECTA DEL NEUMÁTICO fig. 5
Ejemplo: 195/55 R 16 91 V
195 = Anchura nominal (S, distancia en mm entre los
flancos).
55 = Relación altura/anchura (H/S) en porcentaje.
R = Neumático radial.
16 = Diámetro de la llanta en pulgadas (Ø).
91 = Indicador de carga (capacidad).
V = Indicador de velocidad máxima.
fig. 5L0E0120m
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 252

DATOS TÉCNICOS253
6

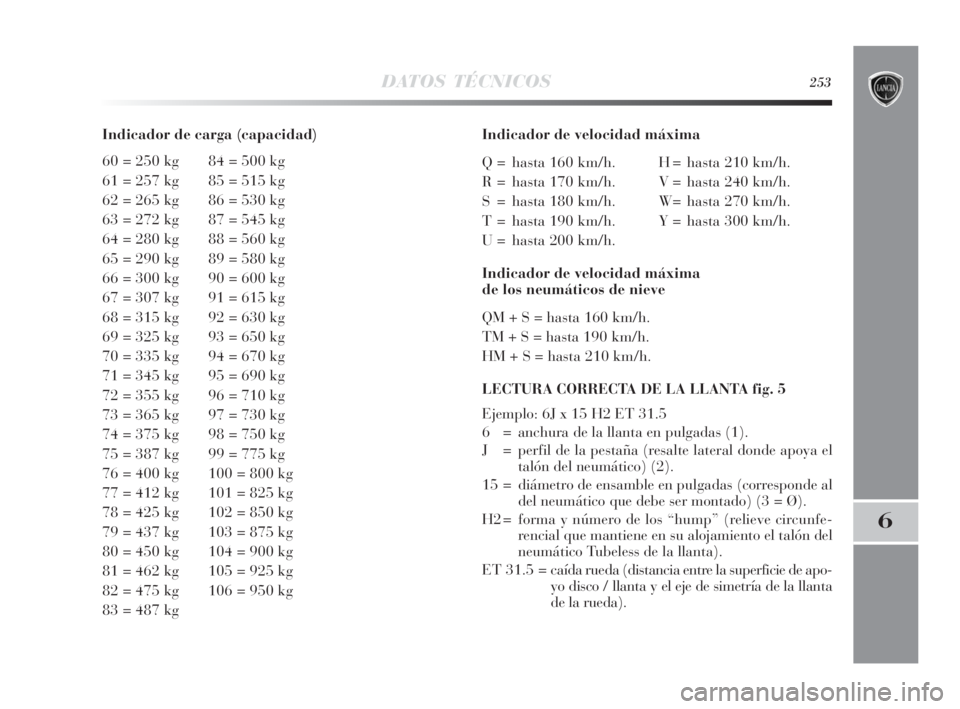

Indicador de carga (capacidad)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kgIndicador de velocidad máxima
Q = hasta 160 km/h. H = hasta 210 km/h.
R = hasta 170 km/h. V = hasta 240 km/h.
S = hasta 180 km/h. W= hasta 270 km/h.
T = hasta 190 km/h. Y = hasta 300 km/h.
U = hasta 200 km/h.
Indicador de velocidad máxima
de los neumáticos de nieve
QM + S = hasta 160 km/h.
TM + S = hasta 190 km/h.
HM + S = hasta 210 km/h.
LECTURA CORRECTA DE LA LLANTA fig. 5
Ejemplo: 6J x 15 H2 ET 31.5
6 = anchura de la llanta en pulgadas (1).
J = perfil de la pestaña (resalte lateral donde apoya el
talón del neumático) (2).
15 = diámetro de ensamble en pulgadas (corresponde al
del neumático que debe ser montado) (3 = Ø).
H2 = forma y número de los “hump” (relieve circunfe-
rencial que mantiene en su alojamiento el talón del
neumático Tubeless de la llanta).
ET 31.5 = caída rueda (distancia entre la superficie de apo-
yo disco / llanta y el eje de simetría de la llanta
de la rueda).
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 253

254DATOS TÉCNICOS
7Jx16”- ET31
7Jx17”- ET31
7,5Jx18”- ET35
4Bx15” H-ET 35 (*) 125/90 R15-96M (*)
Versiones Llantas Neumáticos Neumáticos Rueda de repuesto
de nieve (opcional para las versiones/paises
donde esté previsto)
Llanta Neumático
1.4 Turbo Jet
1.6 Multijet
1.9 Twin
Turbo Multijet
2.0 Multijet
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W
(❏)
205/55 R16-91T (M+S)
225/45 R17-91T (M+S)
225/40 R18-92T (M+S)
(*) Según el equipamiento, para las versiones 1.9 Twin Turbo Multijet y 2.0 Multijet el ruedín de repuesto tiene un neumático 205/55
R16-91V y una llanta 7Jx16"- ET31. En ese caso, el neumático 205/55 R16-91V tiene las mismas características del ruedín de
repuesto: por tanto, los textos y las advertencias que figuran en el apartado "Sustitución de una rueda" se refieren al neumático
205/55 R16-91V.
(
❏) Neumático que no puede llevar cadenas
En los neumáticos 205/55 R16-91V utilice cadenas de nieve de menor tamaño que sobresalgan un máxi-
mo de 9 mm del perfil del neumático. En los neumáticos 225/45 R17-91W utilice cadenas de nieve de
menor tamaño que sobresalgan un máximo de 7 mm del perfil del neumático.
ADVERTENCIA Cuando se utiliza el neumático 225/40 R18 92W es necesario adoptar soluciones técnicas específi-
cas. Por este motivo, este neumático se puede solicitar sólo en el momento de adquirir el coche. ¡No instale este neumá-
tico después de comprar el coche!
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 254

195/55 R16-91VXL
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W2,7 2,5
2,7 2,5
2,7/2,8 (*) 2,5
2,9/3,1 (*) 2,7
DATOS TÉCNICOS255
6
2,4 2,2
2,4 2,2
2,4 2,2
2,6 2,4
Con el neumático caliente, el valor de la presión debe ser de +0,3 bar con respecto del valor prescrito. Vuelva a controlar el valor
correcto con el neumático frío.
Con los neumáticos de nieve, el valor de la presión debe ser +0,2 bar respecto al valor prescrito para los neumáticos en dotación.
En caso de marcha con velocidad superior a 160 km/h, infle los neumáticos a los valores previstos para las condiciones de plena carga.
El sistema T.P.M.S. no está previsto para los neumáticos 195/65 R15 91V PRESIONES DE INFLADO EN FRÍO (bar)
205/55 R16-91V
125/90 R15-96M2,2
4,2

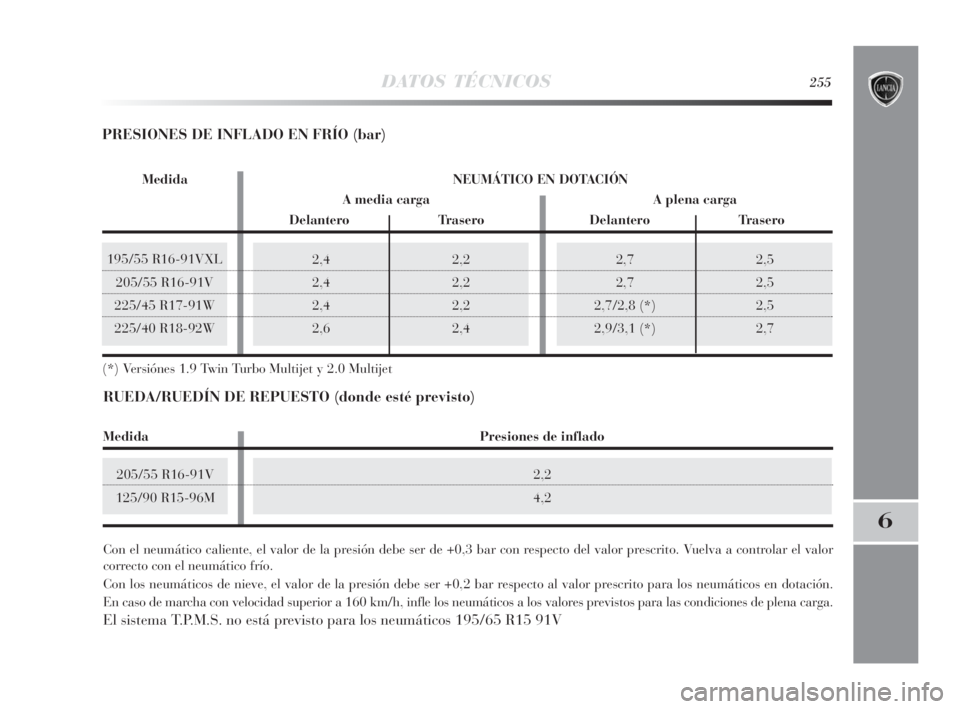

Medida Presiones de inflado
RUEDA/RUEDÍN DE REPUESTO (donde esté previsto)
Medida NEUMÁTICO EN DOTACIÓN
A media carga A plena carga
Delantero Trasero Delantero Trasero
(*) Versiónes 1.9 Twin Turbo Multijet y 2.0 Multijet
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 255

256DATOS TÉCNICOS
fig. 6
L0E0101m
DIMENSIONES
10172700
(*) Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.1499 (*)15381531
Volumen del maletero
Capacidad con el coche descargado (normas V.D.A.) ........................380 dm
3
Capacidad máxima............................................................................465 dm3
Las dimensiones se expresadas en mm y se refieren al coche equipado con los neu-
máticos suministrados. La altura se considera con el coche descargado.
1797
ABCDEFG H
4520803
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 256

2.0 Multijet
DATOS TÉCNICOS257
6
195210

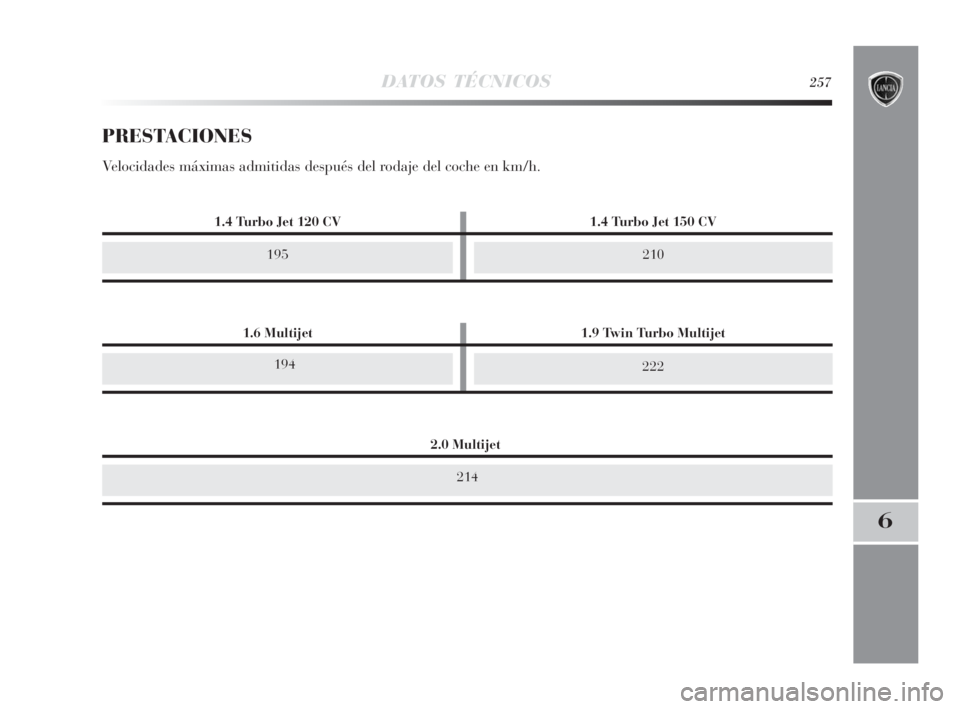

PRESTACIONES
Velocidades máximas admitidas después del rodaje del coche en km/h.
214
1.6 Multijet 1.9 Twin Turbo Multijet
194
222
1.4 Turbo Jet 120 CV 1.4 Turbo Jet 150 CV
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 257

1410
570
1077
903
1980
1300
80
601320
570
1002
888
1890
1300
80
60
258DATOS TÉCNICOS

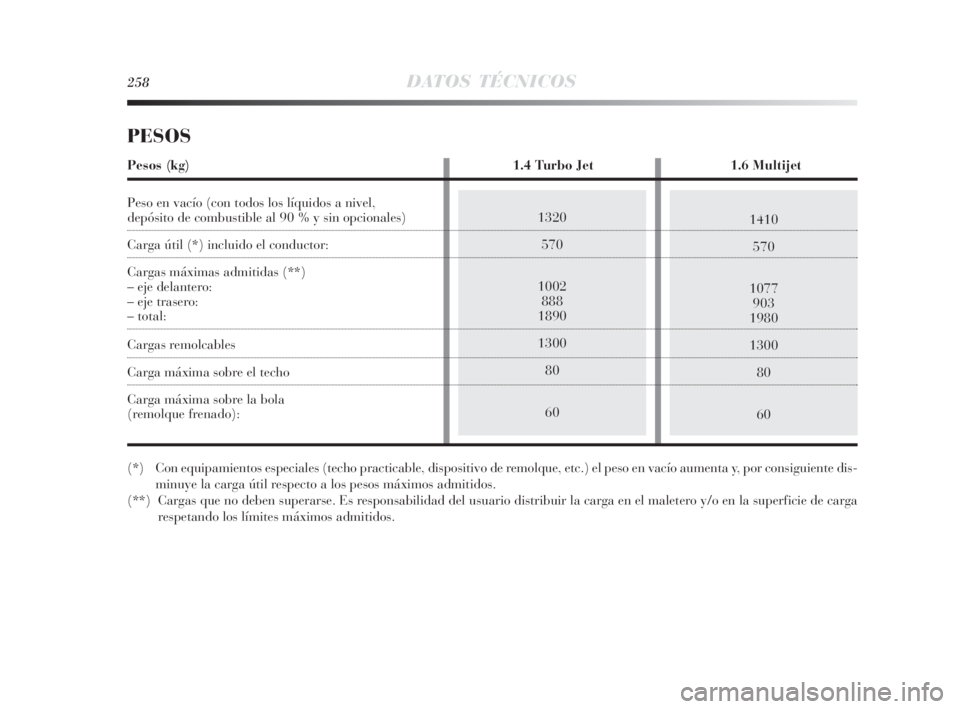

PESOS
Pesos (kg) 1.4 Turbo Jet 1.6 Multijet
Peso en vacío (con todos los líquidos a nivel,
depósito de combustible al 90 % y sin opcionales)
Carga útil (*) incluido el conductor:
Cargas máximas admitidas (**)
– eje delantero:
– eje trasero:
– total:
Cargas remolcables
Carga máxima sobre el techo
Carga máxima sobre la bola
(remolque frenado):
(*) Con equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente dis-
minuye la carga útil respecto a los pesos máximos admitidos.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga
respetando los límites máximos admitidos.
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 258

DATOS TÉCNICOS259
6
1430
570
1097
903
2000
1300
80
601430
570
1097
903
2000
1300
80
60

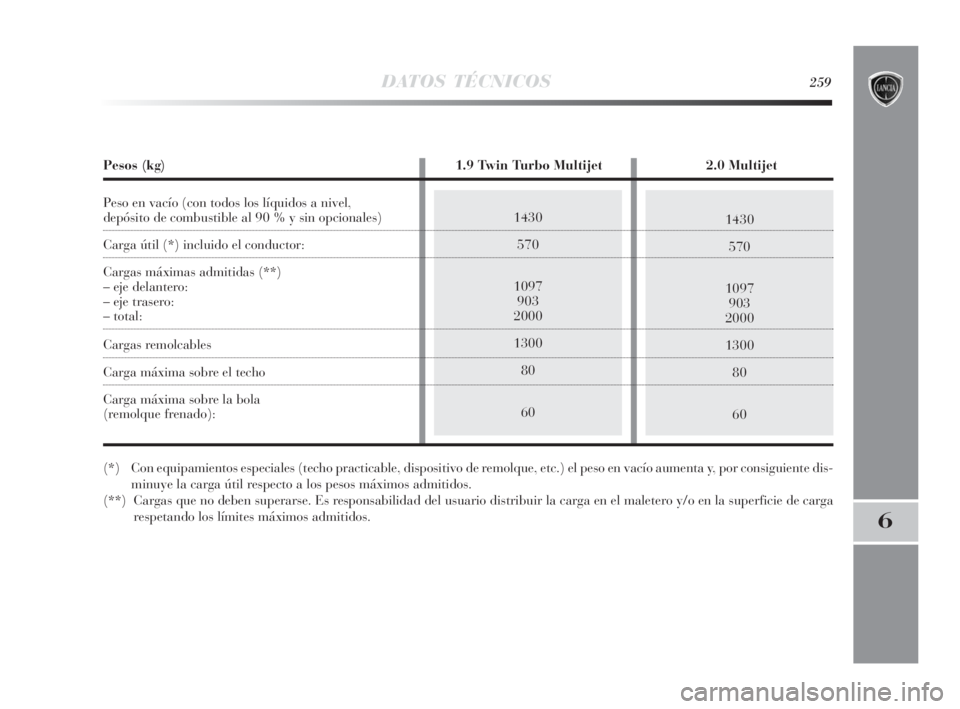

Pesos (kg) 1.9 Twin Turbo Multijet 2.0 Multijet
Peso en vacío (con todos los líquidos a nivel,
depósito de combustible al 90 % y sin opcionales)
Carga útil (*) incluido el conductor:
Cargas máximas admitidas (**)
– eje delantero:
– eje trasero:
– total:
Cargas remolcables
Carga máxima sobre el techo
Carga máxima sobre la bola
(remolque frenado):
(*) Con equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente dis-
minuye la carga útil respecto a los pesos máximos admitidos.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga
respetando los límites máximos admitidos.
243-266 Delta 3ed E 11-11-2009 13:53 Pagina 259
