200W RAZIE AWARII
Po zakończeniu operacji
❍umieść zapasowe koło dojazdowe D-rys. 10 w odpowied-
niej wnęce w bagażniku;
❍umieść w odpowiednim pojemniku częściowo rozłożony
podnośnik, wciskając go lekko w odpowiednie miejsce, aby
uniknąć ewentualnych wibracji podczas jazdy;
❍zamontuj narzędzia w odpowiednich gniazdach we wspor-
niku;
❍umieść wspornik, komplet narzędzi w kole zapasowym,
a następnie dokręć urządzenie blokujące B-rys. 10;
❍przywróć prawidłowe ustawienie dywanika wykładziny
podłogi bagażnika.
OSTRZEŻENIE W oponach bezdętkowych nie należy sto-
sować dętek. Okresowo sprawdzaj ciśnienie w oponach i do-
jazdowym kole zapasowym.WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❍Przed wymianą żarówki sprawdź czy odnośne styki nie
są skorodowane;
❍przepalone żarówki należy wymieniać na nowe tego sa-
mego typu i mocy;
❍po wymianie żarówki reflektorów, ze względów bezpie-
czeństwa sprawdzaj zawsze ustawienie świateł;
❍Gdy żarówka nie świeci się, przed jej wymianą sprawdź
czy odnośny bezpiecznik nie jest przepalony: rozmiesz-
czenie bezpieczników podane jest w sekcji „Wymiana bez-
pieczników” niniejszego rozdziału.
Niewłaściwie wykonane zmiany lub naprawy in-
stalacji elektrycznej, bez uwzględnienia właściwo-
ści technicznych instalacji, mogą spowodować nie-
prawidłowe działanie i stwarzać zagrożenie pożarem. W zależności od stosowanej obręczy koła (ze stopu
lub ze stali), używane są śruby mocujące i dojaz-
dowe koło zapasowe specyf iczne o różnych para-
metrach konstrukcyjnych. Śruby mocujące obręcze ze stopu
identyf ikowane są przez obecność podkładki blokującej
i rowka znajdującego się na łbie śruby.
Dlatego w przypadku zamiany typu stosowanych kół (ob-
ręcze ze stopu w miejsce obręczy stalowych lub odwrotnie),
zwróć się do ASO Lancia, aby dobrać prawidłowy typ śrub
mocujących i prawidłowe dojazdowe koło zapasowe. Za-
chowaj śruby montowane seryjnie, mogą się przydać w przy-
padku ponownego zamontowania oryginalnych kół w sa-
mochodzie.

W RAZIE AWARII201
4
Żarówki halogenowe zawierają wewnątrz sprę-
żony gaz, w przypadku pęknięcia możliwy jest roz-
prysk fragmentów szkła.OSTRZEŻENIE Na powierzchni wewnętrznej reflektora
może wystąpić lekkie zaparowanie: nie oznacza to anomalii,
ale jest zjawiskiem naturalnym spowodowanym niską tempe-
raturą i wysoką wilgotnością powietrza; znika zaraz po za-
świeceniu reflektorów. Występowanie kropel wewnątrz re-
flektora wskazuje na przenikanie wody; zwróć się do ASO
Lancii.
OSTRZEŻENIE Gdy klimat jest zimny lub wilgotny lub po
opadach deszczu czy po umyciu, powierzchnia reflektorów lub
tylnych lamp zespolonych może zaparować i/lub po stronie
wewnętrznej mogą wytworzyć się krople skondensowanej wo-
dy. Jest to zjawisko naturalne, spowodowane różnicą tempe-
ratury i wilgotności pomiędzy wewnętrzną i zewnętrzną stro-
ną szkła, które jednak nie oznacza anomalii i nie zakłóca
normalnego funkcjonowania urządzeń oświetlenia. Zaparo-
wanie zniknie szybko po włączeniu świateł, najpierw w czę-
ści środkowej lampy, rozszerzając się stopniowo w kierunku
krawędzi.
Żarówki halogenowe należy trzymać wyłącznie za
część metalową. Jeżeli bańka żarówki zostanie do-
tknięta dłonią, spowoduje to zmniejszenie inten-
sywności światła oraz może zmniejszyć się jej żywotność.
W przypadku niezamierzonego dotknięcia przetrzyj część
szklaną żarówki szmatką zwilżoną alkoholem i pozostaw
do wyschnięcia.
Jeżeli to możliwe zaleca się wykonywać wymianę
żarówek w ASO Lancia. Poprawne funkcjonowa-
nie i ustawienie świateł zewnętrznych jest bardzo
ważne dla bezpieczeństwa jazdy i regulowane jest prze-
pisami kodeksu drogowego.

202W RAZIE AWARII
rys. 14L0E0084m
TYP Y ŻARÓWEK rys. 14
W samochodzie zainstalowane są różne typy żarówek:
A. Żarówki w całości szklane: mocowane są na wcisk.
Aby wyjąć żarówkę, należy ją pociągnąć.
B. Żarówki ze złączem bagnetowym; aby wyjąć żarówkę
z odpowiedniej oprawy, należy ją lekko wcisnąć i obrócić
w lewo.
C. Żarówki cylindryczne: aby wyjąć, należy wyciągnąć z od-
powiednich styków.
D. Żarówki halogenowe: aby wyjąć żarówkę, należy odłączyć
sprężynę blokującą ją do odpowiedniego gniazda.
E. Żarówki halogenowe: aby wyjąć żarówkę, należy odłączyć
sprężynę blokującą ją do odpowiedniego gniazda.

W RAZIE AWARII203
4
DIODA
DIODA
D1S(*) / H7
H1(*) / H7
PY 24W
DIODA
WY5W
DIODA
DIODA
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A –
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Żarówka o wyładowaniu łukowym Ksenonowa

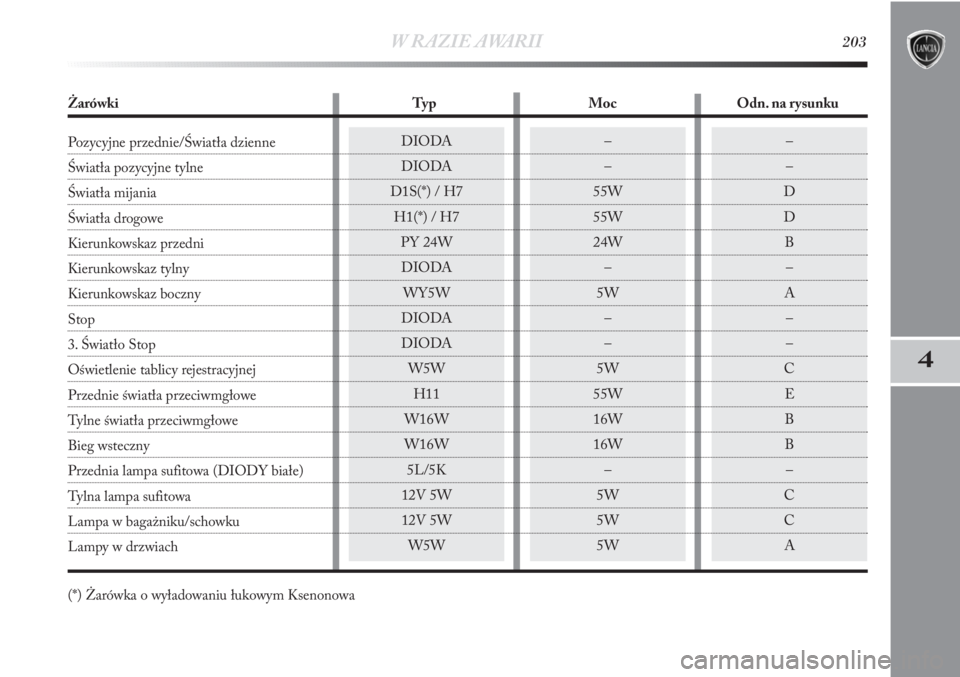

Żarówki Typ Moc Odn. na rysunku
Pozycyjne przednie/Światła dzienne
Światła pozycyjne tylne
Światła mijania
Światła drogowe
Kierunkowskaz przedni
Kierunkowskaz tylny
Kierunkowskaz boczny
Stop
3. Światło Stop
Oświetlenie tablicy rejestracyjnej
Przednie światła przeciwmgłowe
Tylne światła przeciwmgłowe
Bieg wsteczny
Przednia lampa sufitowa (DIODY białe)
Tylna lampa sufitowa
Lampa w bagażniku/schowku
Lampy w drzwiach

204W RAZIE AWARII

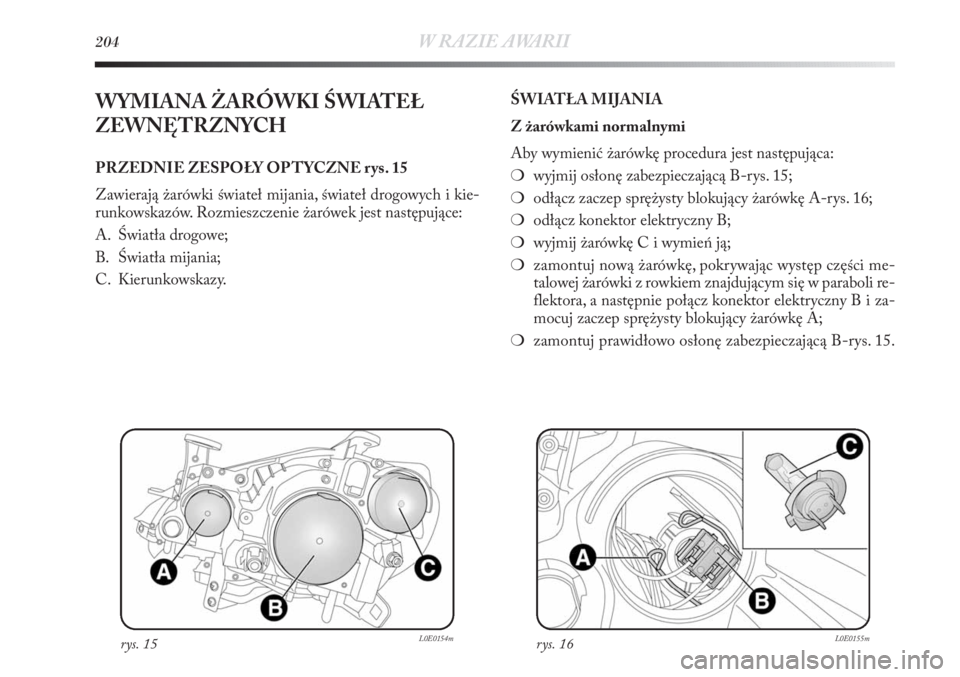

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
PRZEDNIE ZESPOŁY OPTYCZNE rys. 15
Zawierają żarówki świateł mijania, świateł drogowych i kie-
runkowskazów. Rozmieszczenie żarówek jest następujące:
A. Światła drogowe;
B. Światła mijania;
C. Kierunkowskazy.ŚWIATŁA MIJANIA
Z żarówkami normalnymi
Aby wymienić żarówkę procedura jest następująca:
❍wyjmij osłonę zabezpieczającą B-rys. 15;
❍odłącz zaczep sprężysty blokujący żarówkę A-rys. 16;
❍odłącz konektor elektryczny B;
❍wyjmij żarówkę C i wymień ją;
❍zamontuj nową żarówkę, pokrywając występ części me-
talowej żarówki z rowkiem znajdującym się w paraboli re-
flektora, a następnie połącz konektor elektryczny B i za-
mocuj zaczep sprężysty blokujący żarówkę A;
❍zamontuj prawidłowo osłonę zabezpieczającą B-rys. 15.
rys. 15L0E0154mrys. 16L0E0155m

W RAZIE AWARII205
4

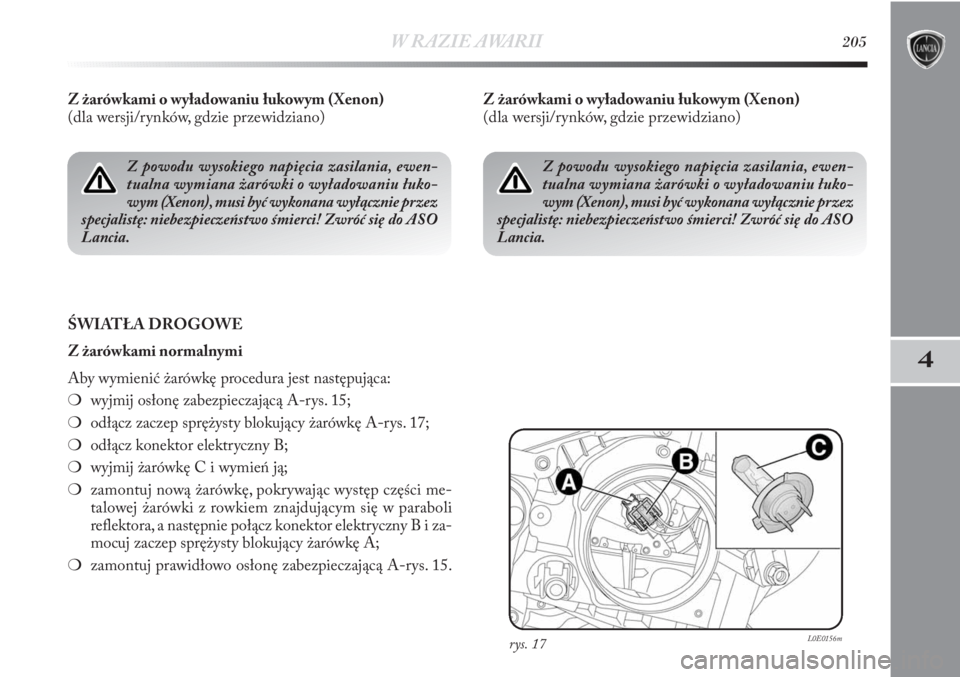

Z żarówkami o wyładowaniu łukowym (Xenon)
(dla wersji/rynków, gdzie przewidziano)
ŚWIATŁA DROGOWE
Z żarówkami normalnymi
Aby wymienić żarówkę procedura jest następująca:
❍wyjmij osłonę zabezpieczającą A-rys. 15;
❍odłącz zaczep sprężysty blokujący żarówkę A-rys. 17;
❍odłącz konektor elektryczny B;
❍wyjmij żarówkę C i wymień ją;
❍zamontuj nową żarówkę, pokrywając występ części me-
talowej żarówki z rowkiem znajdującym się w paraboli
reflektora, a następnie połącz konektor elektryczny B i za-
mocuj zaczep sprężysty blokujący żarówkę A;
❍zamontuj prawidłowo osłonę zabezpieczającą A-rys. 15.
rys. 17L0E0156m
Z powodu wysokiego napięcia zasilania, ewen-
tualna wymiana żarówki o wyładowaniu łuko-
wym (Xenon), musi być wykonana wyłącznie przez
specjalistę: niebezpieczeństwo śmierci! Zwróć się do ASO
Lancia.
Z żarówkami o wyładowaniu łukowym (Xenon)
(dla wersji/rynków, gdzie przewidziano)
Z powodu wysokiego napięcia zasilania, ewen-
tualna wymiana żarówki o wyładowaniu łuko-
wym (Xenon), musi być wykonana wyłącznie przez
specjalistę: niebezpieczeństwo śmierci! Zwróć się do ASO
Lancia.

206W RAZIE AWARII

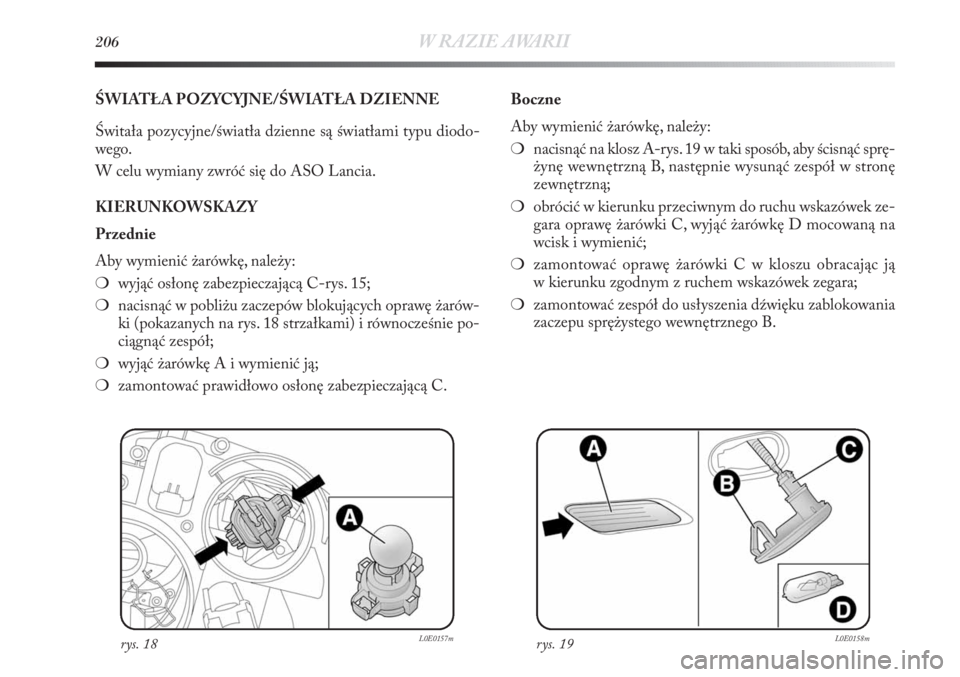

ŚWIATŁA POZYCYJNE/ŚWIATŁA DZIENNE
Świtała pozycyjne/światła dzienne są światłami typu diodo-
wego.
W celu wymiany zwróć się do ASO Lancia.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
❍wyjąć osłonę zabezpieczającą C-rys. 15;
❍nacisnąć w pobliżu zaczepów blokujących oprawę żarów-
ki (pokazanych na rys. 18 strzałkami) i równocześnie po-
ciągnąć zespół;
❍wyjąć żarówkę A i wymienić ją;
❍zamontować prawidłowo osłonę zabezpieczającą C.Boczne
Aby wymienić żarówkę, należy:
❍nacisnąć na klosz A-rys. 19 w taki sposób, aby ścisnąć sprę-
żynę wewnętrzną B, następnie wysunąć zespół w stronę
zewnętrzną;
❍obrócić w kierunku przeciwnym do ruchu wskazówek ze-
gara oprawę żarówki C, wyjąć żarówkę D mocowaną na
wcisk i wymienić;
❍zamontować oprawę żarówki C w kloszu obracając ją
w kierunku zgodnym z ruchem wskazówek zegara;
❍zamontować zespół do usłyszenia dźwięku zablokowania
zaczepu sprężystego wewnętrznego B.
rys. 18L0E0157mrys. 19L0E0158m

W RAZIE AWARII207
4

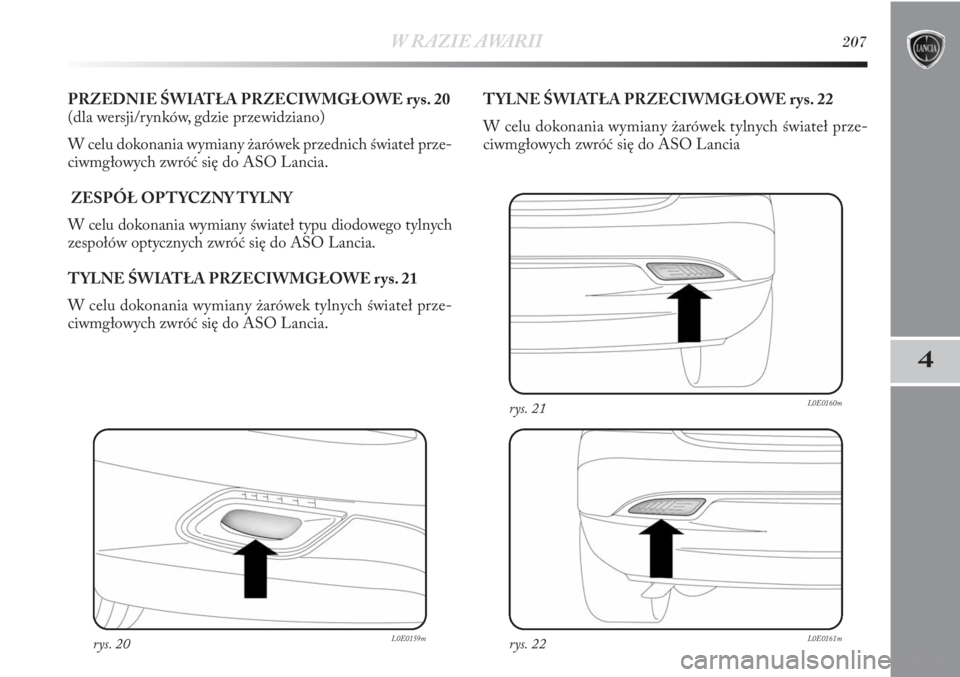

PRZEDNIE ŚWIATŁA PRZECIWMGŁOWE rys. 20
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówek przednich świateł prze-
ciwmgłowych zwróć się do ASO Lancia.
ZESPÓŁ OPTYCZNY TYLNY
W celu dokonania wymiany świateł typu diodowego tylnych
zespołów optycznych zwróć się do ASO Lancia.
TYLNE ŚWIATŁA PRZECIWMGŁOWE rys. 21
W celu dokonania wymiany żarówek tylnych świateł prze-
ciwmgłowych zwróć się do ASO Lancia.TYLNE ŚWIATŁA PRZECIWMGŁOWE rys. 22
W celu dokonania wymiany żarówek tylnych świateł prze-
ciwmgłowych zwróć się do ASO Lancia
rys. 20L0E0159mrys. 22L0E0161m
rys. 21L0E0160m

208W RAZIE AWARII

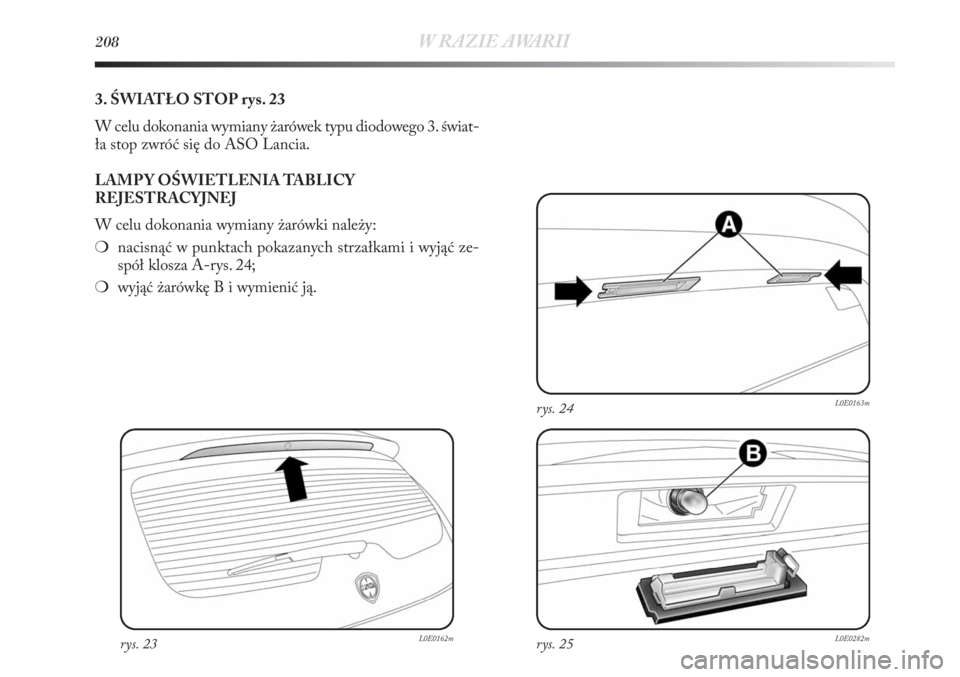

3. ŚWIATŁO STOP rys. 23
W celu dokonania wymiany żarówek typu diodowego 3. świat-
ła stop zwróć się do ASO Lancia.
LAMP Y OŚWIETLENIA TABLICY
REJESTRACYJNEJ
W celu dokonania wymiany żarówki należy:
❍nacisnąć w punktach pokazanych strzałkami i wyjąć ze-
spół klosza A-rys. 24;
❍wyjąć żarówkę B i wymienić ją.
rys. 23L0E0162mrys. 25L0E0282m
rys. 24L0E0163m

W RAZIE AWARII209
4
rys. 27L0E0166m
rys. 26L0E0165m

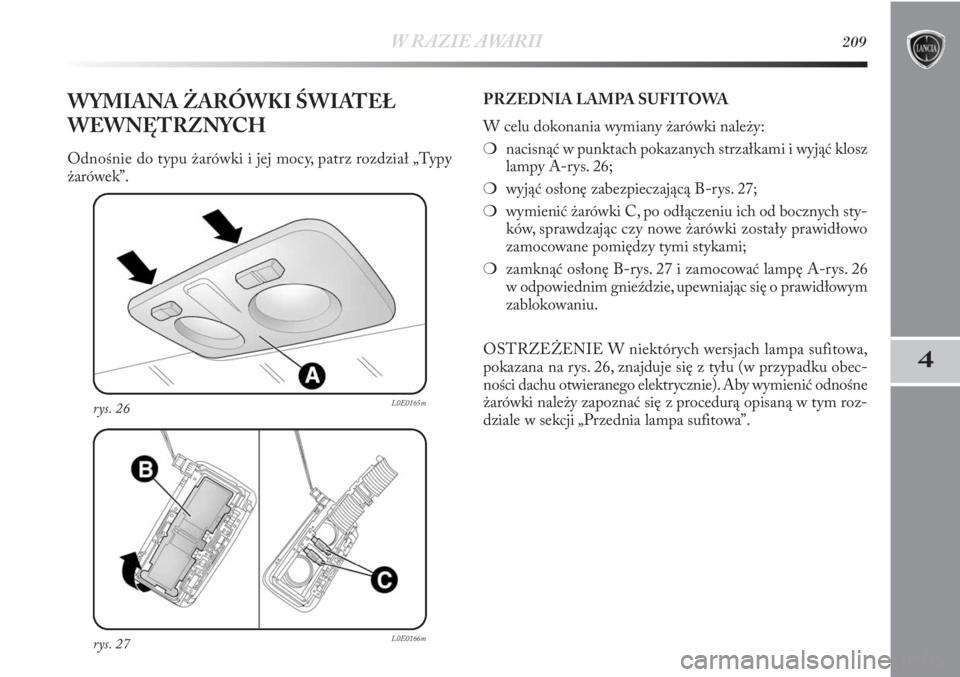

WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCH
Odnośnie do typu żarówki i jej mocy, patrz rozdział „Typy
żarówek”.PRZEDNIA LAMPA SUFITOWA
W celu dokonania wymiany żarówki należy:
❍nacisnąć w punktach pokazanych strzałkami i wyjąć klosz
lampy A-rys. 26;
❍wyjąć osłonę zabezpieczającą B-rys. 27;
❍wymienić żarówki C, po odłączeniu ich od bocznych sty-
ków, sprawdzając czy nowe żarówki zostały prawidłowo
zamocowane pomiędzy tymi stykami;
❍zamknąć osłonę B-rys. 27 i zamocować lampę A-rys. 26
w odpowiednim gnieździe, upewniając się o prawidłowym
zablokowaniu.
OSTRZEŻENIE W niektórych wersjach lampa sufitowa,
pokazana na rys. 26, znajduje się z tyłu (w przypadku obec-
ności dachu otwieranego elektrycznie). Aby wymienić odnośne
żarówki należy zapoznać się z procedurą opisaną w tym roz-
dziale w sekcji „Przednia lampa sufitowa”.
