Lancia Voyager 2013 Manual de Empleo y Cuidado (in Spanish)

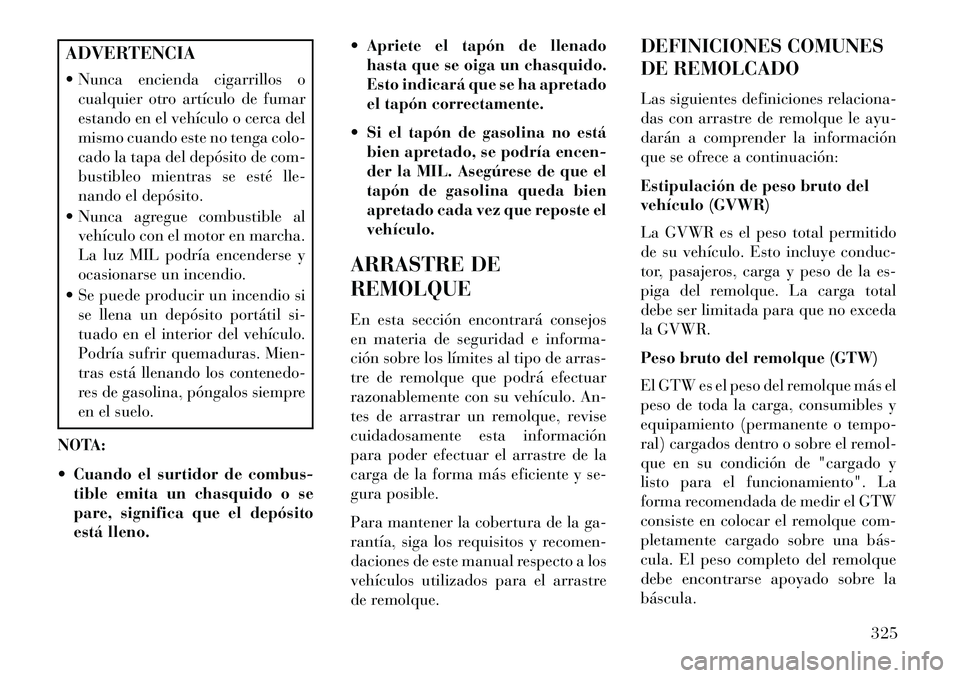

ADVERTENCIA
 Nunca encienda cigarrillos ocualquier otro artículo de fumar
estando en el vehículo o cerca del
mismo cuando este no tenga colo-
cado la tapa del depósito de com-
bustibleo mientras se esté lle-
nando el depósito.
 Nunca agregue combustible al vehículo con el motor en marcha.
La luz MIL podría encenderse y
ocasionarse un incendio.
 Se puede producir un incendio si se llena un depósito portátil si-
tuado en el interior del vehículo.
Podría sufrir quemaduras. Mien-
tras está llenando los contenedo-
res de gasolina, póngalos siempre
en el suelo.
NOTA:
 Cuando el surtidor de combus- tible emita un chasquido o se
pare, significa que el depósito
está lleno.  Apriete el tapón de llenado
hasta que se oiga un chasquido.
Esto indicará que se ha apretado
el tapón correctamente.
 Si el tapón de gasolina no está bien apretado, se podría encen-
der la MIL. Asegúrese de que el
tapón de gasolina queda bien
apretado cada vez que reposte el
vehículo.
ARRASTRE DE
REMOLQUE
En esta sección encontrará consejos
en materia de seguridad e informa-
ción sobre los límites al tipo de arras-
tre de remolque que podrá efectuar
razonablemente con su vehículo. An-
tes de arrastrar un remolque, revise
cuidadosamente esta información
para poder efectuar el arrastre de la
carga de la forma más eficiente y se-
gura posible.
Para mantener la cobertura de la ga-
rantía, siga los requisitos y recomen-
daciones de este manual respecto a los
vehículos utilizados para el arrastre
de remolque. DEFINICIONES COMUNES
DE REMOLCADO
Las siguientes definiciones relaciona-
das con arrastre de remolque le ayu-
darán a comprender la información
que se ofrece a continuación:
Estipulación de peso bruto del
vehículo (GVWR)
La GVWR es el peso total permitido
de su vehículo. Esto incluye conduc-
tor, pasajeros, carga y peso de la es-
piga del remolque. La carga total
debe ser limitada para que no exceda
la GVWR.
Peso bruto del remolque (GTW)
El GTW es el peso del remolque más el
peso de toda la carga, consumibles y
equipamiento (permanente o tempo-
ral) cargados dentro o sobre el remol-
que en su condición de "cargado y
listo para el funcionamiento". La
forma recomendada de medir el GTW
consiste en colocar el remolque com-
pletamente cargado sobre una bás­
cula. El peso completo del remolque
debe encontrarse apoyado sobre la
báscula.
325

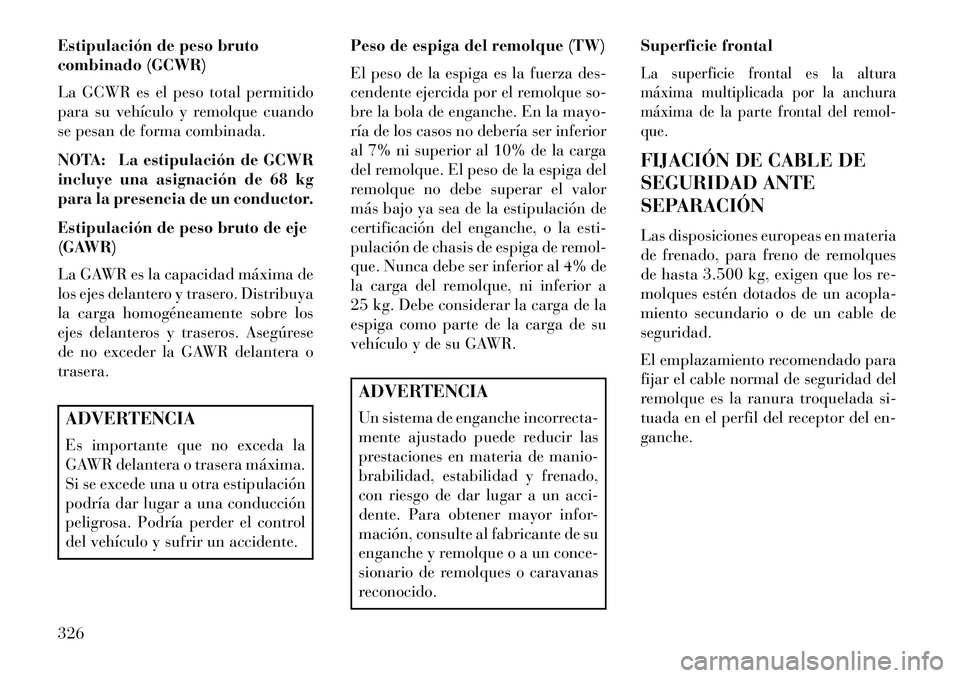

Estipulación de peso bruto
combinado (GCWR)
La GCWR es el peso total permitido
para su vehículo y remolque cuando
se pesan de forma combinada.
NOTA: La estipulación de GCWR
incluye una asignación de 68 kg
para la presencia de un conductor.
Estipulación de peso bruto de eje
(GAWR)
La GAWR es la capacidad máxima de
los ejes delantero y trasero. Distribuya
la carga homogéneamente sobre los
ejes delanteros y traseros. Asegúrese
de no exceder la GAWR delantera o
trasera.ADVERTENCIA
Es importante que no exceda la
GAWR delantera o trasera máxima.
Si se excede una u otra estipulación
podría dar lugar a una conducción
peligrosa. Podría perder el control
del vehículo y sufrir un accidente.Peso de espiga del remolque (TW)
El peso de la espiga es la fuerza des-
cendente ejercida por el remolque so-
bre la bola de enganche. En la mayo-
ría de los casos no debería ser inferior
al 7% ni superior al 10% de la carga
del remolque. El peso de la espiga del
remolque no debe superar el valor
más bajo ya sea de la estipulación de
certificación del enganche, o la esti-
pulación de chasis de espiga de remol-
que. Nunca debe ser inferior al 4% de
la carga del remolque, ni inferior a
25 kg. Debe considerar la carga de la
espiga como parte de la carga de su
vehículo y de su GAWR.
ADVERTENCIA
Un sistema de enganche incorrecta-
mente ajustado puede reducir las
prestaciones en materia de manio-
brabilidad, estabilidad y frenado,
con riesgo de dar lugar a un acci-
dente. Para obtener mayor infor-
mación, consulte al fabricante de su
enganche y remolque o a un conce-
sionario de remolques o caravanas
reconocido.Superficie frontal
La superficie frontal es la altura
máxima multiplicada por la anchura
máxima de la parte frontal del remol-
que.FIJACIÓN DE CABLE DE
SEGURIDAD ANTE
SEPARACIÓN
Las disposiciones europeas en materia
de frenado, para freno de remolques
de hasta 3.500 kg, exigen que los re-
molques estén dotados de un acopla-
miento secundario o de un cable de
seguridad.
El emplazamiento recomendado para
fijar el cable normal de seguridad del
remolque es la ranura troquelada si-
tuada en el perfil del receptor del en-
ganche.
326

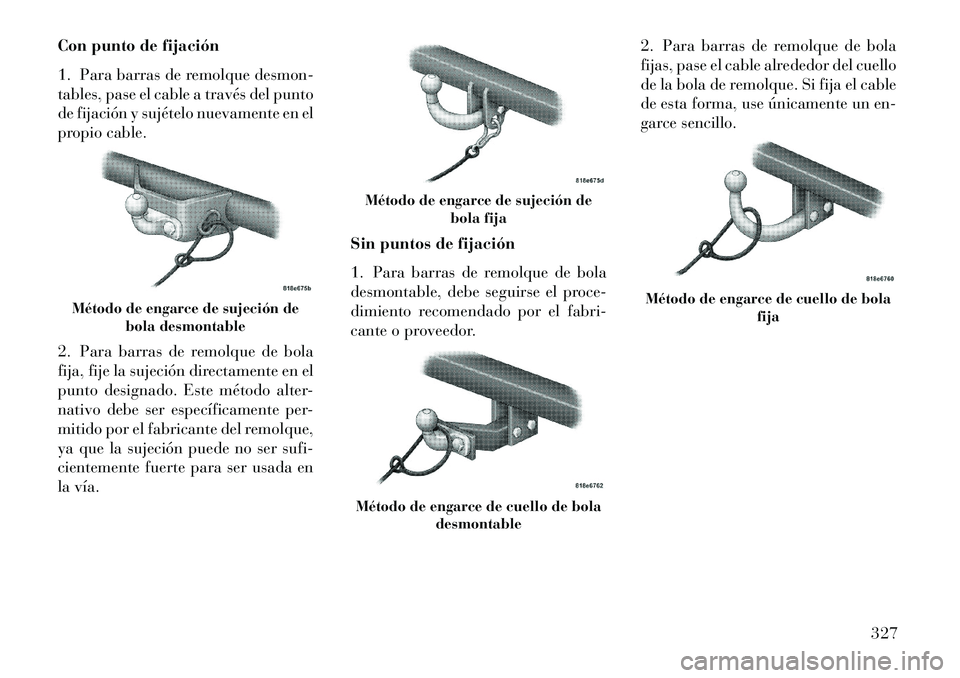

Con punto de fijación
1. Para barras de remolque desmon-
tables, pase el cable a través del punto
de fijación y sujételo nuevamente en el
propio cable.
2. Para barras de remolque de bola
fija, fije la sujeción directamente en el
punto designado. Este método alter-
nativo debe ser específicamente per-
mitido por el fabricante del remolque,
ya que la sujeción puede no ser sufi-
cientemente fuerte para ser usada en
la vía.Sin puntos de fijación
1. Para barras de remolque de bola
desmontable, debe seguirse el proce-
dimiento recomendado por el fabri-
cante o proveedor.2. Para barras de remolque de bola
fijas, pase el cable alrededor del cuello
de la bola de remolque. Si fija el cable
de esta forma, use únicamente un en-
garce sencillo.Método de engarce de sujeción de
bola desmontable
Método de engarce de sujeción de bola fijaMétodo de engarce de cuello de boladesmontable
Método de engarce de cuello de bola fija
327

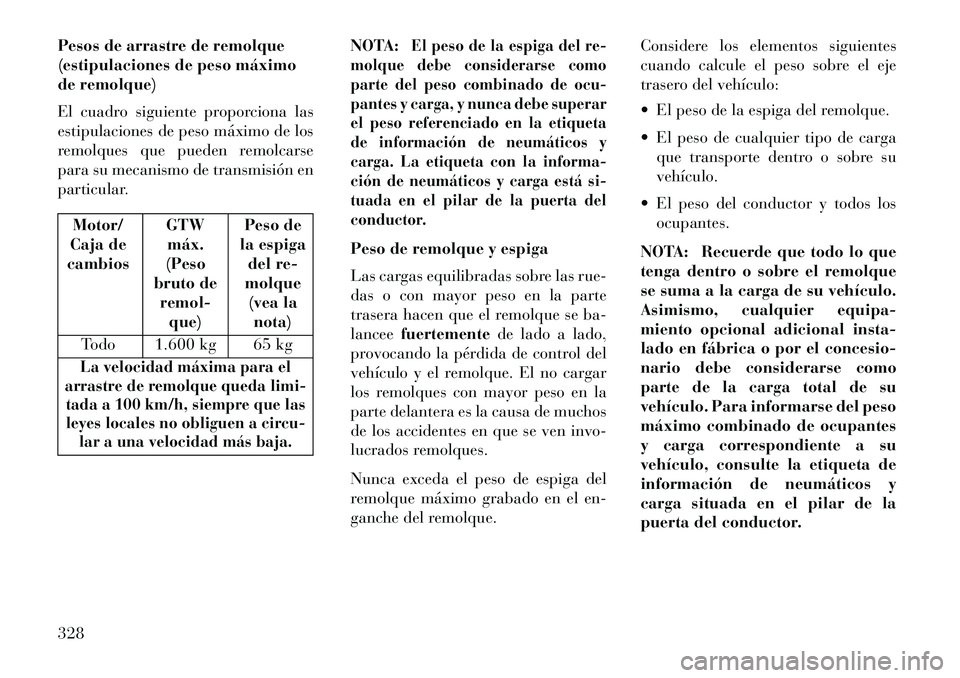

Pesos de arrastre de remolque
(estipulaciones de peso máximo
de remolque)
El cuadro siguiente proporciona las
estipulaciones de peso máximo de los
remolques que pueden remolcarse
para su mecanismo de transmisión en
particular.Motor/
Caja de
cambios GTW
máx.
(Peso
bruto de remol-
que) Peso de
la espiga
del re-
molque (vea la
nota)
Todo 1.600 kg 65 kgLa velocidad máxima para el
arrastre de remolque queda limi- tada a 100 km/h, siempre que las
leyes locales no obliguen a circu- lar a una velocidad más baja.
NOTA:
El peso de la espiga del re-
molque debe considerarse como
parte del peso combinado de ocu-
pantes y carga, y nunca debe superar
el peso referenciado en la etiqueta
de información de neumáticos y
carga. La etiqueta con la informa-
ción de neumáticos y carga está si-
tuada en el pilar de la puerta del
conductor.
Peso de remolque y espiga
Las cargas equilibradas sobre las rue-
das o con mayor peso en la parte
trasera hacen que el remolque se ba-
lancee fuertemente de lado a lado,
provocando la pérdida de control del
vehículo y el remolque. El no cargar
los remolques con mayor peso en la
parte delantera es la causa de muchos
de los accidentes en que se ven invo-
lucrados remolques.
Nunca exceda el peso de espiga del
remolque máximo grabado en el en-
ganche del remolque. Considere los elementos siguientes
cuando calcule el peso sobre el eje
trasero del vehículo:
 El peso de la espiga del remolque.
 El peso de cualquier tipo de carga
que transporte dentro o sobre su
vehículo.
 El peso del conductor y todos los ocupantes.
NOTA: Recuerde que todo lo que
tenga dentro o sobre el remolque
se suma a la carga de su vehículo.
Asimismo, cualquier equipa-
miento opcional adicional insta-
lado en fábrica o por el concesio-
nario debe considerarse como
parte de la carga total de su
vehículo. Para informarse del peso
máximo combinado de ocupantes
y carga correspondiente a su
vehículo, consulte la etiqueta de
información de neumáticos y
carga situada en el pilar de la
puerta del conductor.
328

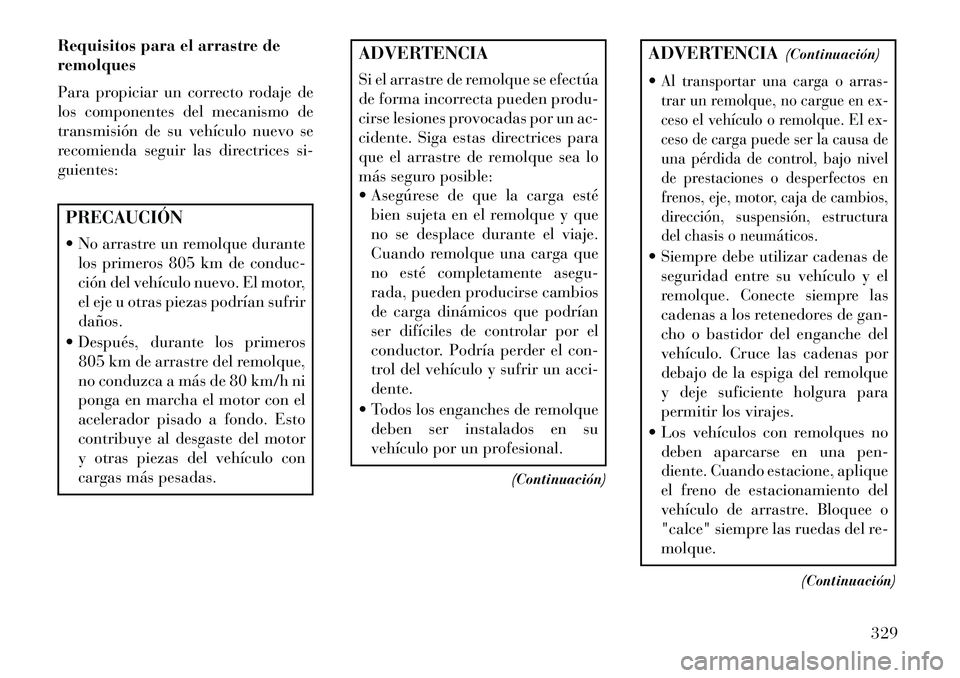

Requisitos para el arrastre de
remolques
Para propiciar un correcto rodaje de
los componentes del mecanismo de
transmisión de su vehículo nuevo se
recomienda seguir las directrices si-
guientes:PRECAUCIÓN
 No arrastre un remolque durantelos primeros 805 km de conduc-
ción del vehículo nuevo. El motor,
el eje u otras piezas podrían sufrir
daños.
 Después, durante los primeros 805 km de arrastre del remolque,
no conduzca a más de 80 km/h ni
ponga en marcha el motor con el
acelerador pisado a fondo. Esto
contribuye al desgaste del motor
y otras piezas del vehículo con
cargas más pesadas.
ADVERTENCIA
Si el arrastre de remolque se efectúa
de forma incorrecta pueden produ-
cirse lesiones provocadas por un ac-
cidente. Siga estas directrices para
que el arrastre de remolque sea lo
más seguro posible:
 Asegúrese de que la carga estébien sujeta en el remolque y que
no se desplace durante el viaje.
Cuando remolque una carga que
no esté completamente asegu-
rada, pueden producirse cambios
de carga dinámicos que podrían
ser difíciles de controlar por el
conductor. Podría perder el con-
trol del vehículo y sufrir un acci-
dente.
 Todos los enganches de remolque deben ser instalados en su
vehículo por un profesional.
(Continuación)
ADVERTENCIA(Continuación)
Al transportar una carga o arras-
trar un remolque, no cargue en ex-
ceso el vehículo o remolque. El ex-
ceso de carga puede ser la causa de
una pérdida de control, bajo nivel
de prestaciones o desperfectos en
frenos, eje, motor, caja de cambios,
dirección, suspensión, estructura
del chasis o neumáticos. Siempre debe utilizar cadenas de seguridad entre su vehículo y el
remolque. Conecte siempre las
cadenas a los retenedores de gan-
cho o bastidor del enganche del
vehículo. Cruce las cadenas por
debajo de la espiga del remolque
y deje suficiente holgura para
permitir los virajes.
 Los vehículos con remolques no deben aparcarse en una pen-
diente. Cuando estacione, aplique
el freno de estacionamiento del
vehículo de arrastre. Bloquee o
"calce" siempre las ruedas del re-
molque.
(Continuación)
329

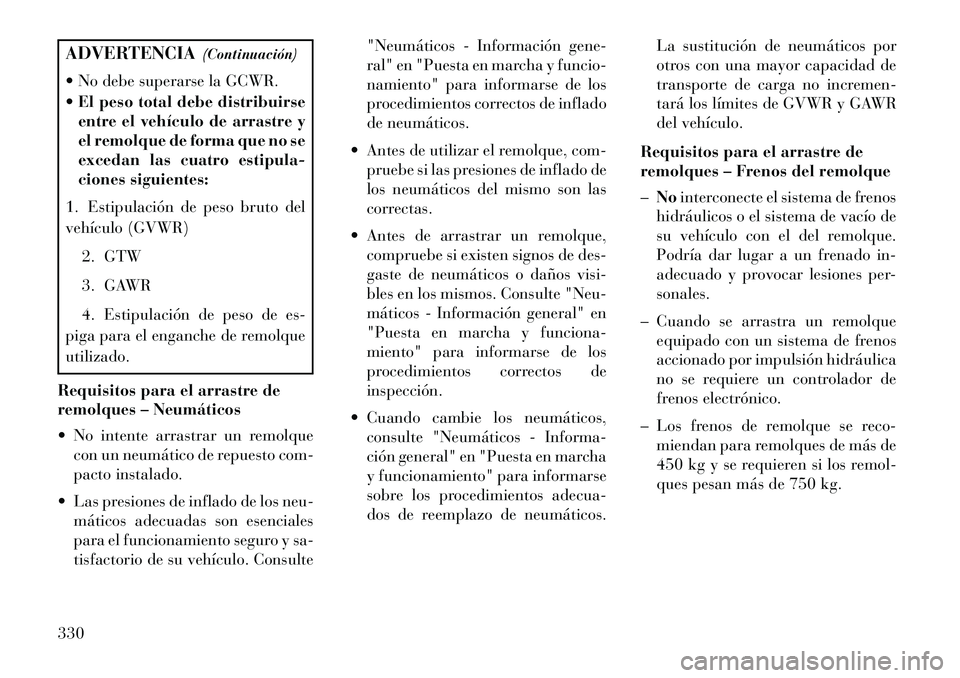

ADVERTENCIA(Continuación)
 No debe superarse la GCWR.
 El peso total debe distribuirse
entre el vehículo de arrastre y
el remolque de forma que no se
excedan las cuatro estipula-
ciones siguientes:
1. Estipulación de peso bruto del
vehículo (GVWR)
2. GTW
3. GAWR
4. Estipulación de peso de es-
piga para el enganche de remolque
utilizado.
Requisitos para el arrastre de
remolques – Neumáticos
 No intente arrastrar un remolque con un neumático de repuesto com-
pacto instalado.
 Las presiones de inflado de los neu- máticos adecuadas son esenciales
para el funcionamiento seguro y sa-
tisfactorio de su vehículo. Consulte "Neumáticos - Información gene-
ral" en "Puesta en marcha y funcio-
namiento" para informarse de los
procedimientos correctos de inflado
de neumáticos.
 Antes de utilizar el remolque, com- pruebe si las presiones de inflado de
los neumáticos del mismo son las
correctas.
 Antes de arrastrar un remolque, compruebe si existen signos de des-
gaste de neumáticos o daños visi-
bles en los mismos. Consulte "Neu-
máticos - Información general" en
"Puesta en marcha y funciona-
miento" para informarse de los
procedimientos correctos de
inspección.
 Cuando cambie los neumáticos, consulte "Neumáticos - Informa-
ción general" en "Puesta en marcha
y funcionamiento" para informarse
sobre los procedimientos adecua-
dos de reemplazo de neumáticos. La sustitución de neumáticos por
otros con una mayor capacidad de
transporte de carga no incremen-
tará los límites de GVWR y GAWR
del vehículo.
Requisitos para el arrastre de
remolques – Frenos del remolque
– No interconecte el sistema de frenos
hidráulicos o el sistema de vacío de
su vehículo con el del remolque.
Podría dar lugar a un frenado in-
adecuado y provocar lesiones per-
sonales.
– Cuando se arrastra un remolque equipado con un sistema de frenos
accionado por impulsión hidráulica
no se requiere un controlador de
frenos electrónico.
– Los frenos de remolque se reco- miendan para remolques de más de
450 kg y se requieren si los remol-
ques pesan más de 750 kg.
330

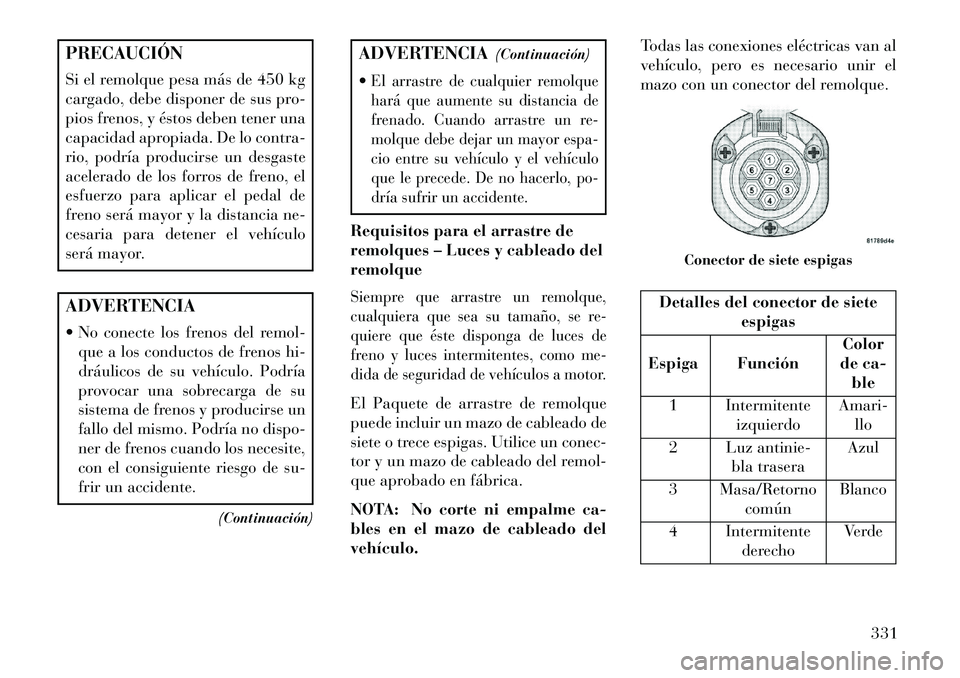

PRECAUCIÓN
Si el remolque pesa más de 450 kg
cargado, debe disponer de sus pro-
pios frenos, y éstos deben tener una
capacidad apropiada. De lo contra-
rio, podría producirse un desgaste
acelerado de los forros de freno, el
esfuerzo para aplicar el pedal de
freno será mayor y la distancia ne-
cesaria para detener el vehículo
será mayor.ADVERTENCIA
 No conecte los frenos del remol-que a los conductos de frenos hi-
dráulicos de su vehículo. Podría
provocar una sobrecarga de su
sistema de frenos y producirse un
fallo del mismo. Podría no dispo-
ner de frenos cuando los necesite,
con el consiguiente riesgo de su-
frir un accidente.
(Continuación)
ADVERTENCIA(Continuación)
El arrastre de cualquier remolque
hará que aumente su distancia de
frenado. Cuando arrastre un re-
molque debe dejar un mayor espa-
cio entre su vehículo y el vehículo
que le precede. De no hacerlo, po-
dría sufrir un accidente.
Requisitos para el arrastre de
remolques – Luces y cableado del
remolqueSiempre que arrastre un remolque,
cualquiera que sea su tamaño, se re-
quiere que éste disponga de luces de
freno y luces intermitentes, como me-
dida de seguridad de vehículos a motor.El Paquete de arrastre de remolque
puede incluir un mazo de cableado de
siete o trece espigas. Utilice un conec-
tor y un mazo de cableado del remol-
que aprobado en fábrica.
NOTA: No corte ni empalme ca-
bles en el mazo de cableado del
vehículo. Todas las conexiones eléctricas van al
vehículo, pero es necesario unir el
mazo con un conector del remolque.
Detalles del conector de siete
espigas
Espiga Función Color
de ca- ble
1 Intermitente izquierdo Amari-
llo
2 Luz antinie- bla trasera Azul
3 Masa/Retorno común Blanco
4 Intermitente derecho Verde
Conector de siete espigas
331

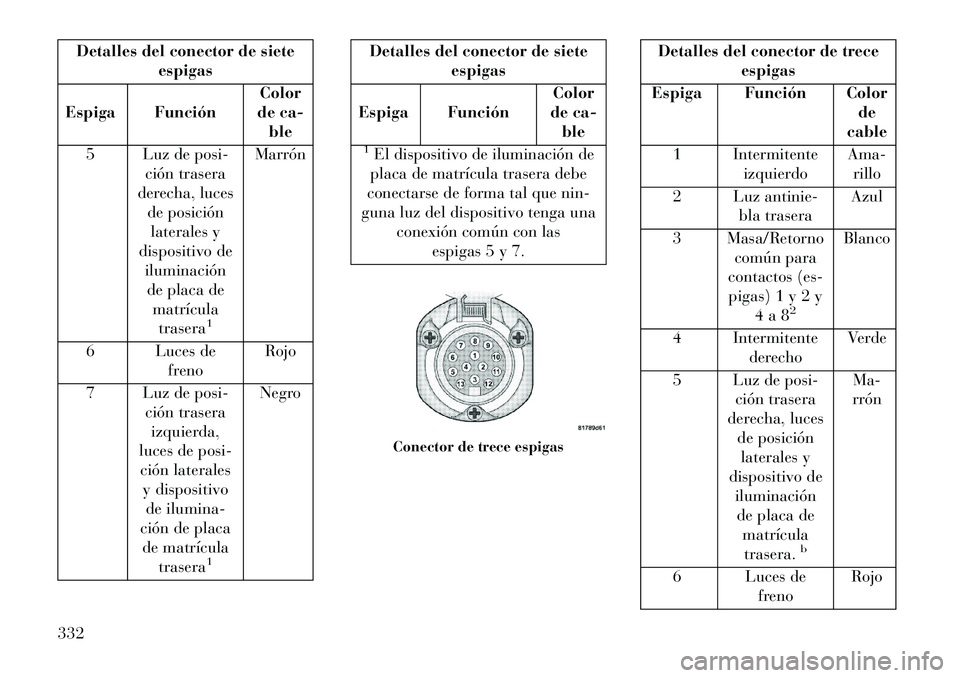

Detalles del conector de sieteespigas
Espiga Función Color
de ca-
ble
5 Luz de posi- ción trasera
derecha, luces de posición
laterales y
dispositivo de iluminaciónde placa de
matrícula trasera
1
Marrón
6 Luces de freno Rojo
7 Luz de posi- ción trasera
izquierda,
luces de posi- ción laterales
y dispositivo de ilumina-
ción de placa de matrícula
trasera
1
Negro
Detalles del conector de siete espigas
Espiga Función Color
de ca-
ble1El dispositivo de iluminación de
placa de matrícula trasera debe
conectarse de forma tal que nin-
guna luz del dispositivo tenga una
conexión común con las espigas 5 y 7.
Detalles del conector de trece espigas
Espiga Función Color de
cable
1 Intermitente izquierdo Ama-
rillo
2 Luz antinie- bla trasera Azul
3 Masa/Retorno común para
contactos (es- pigas) 1 y 2 y 4 a 8
2
Blanco
4 Intermitente derecho Verde
5 Luz de posi- ción trasera
derecha, luces de posiciónlaterales y
dispositivo de iluminaciónde placa de
matrículatrasera.
b
Ma-
rrón
6 Luces de freno Rojo
Conector de trece espigas
332

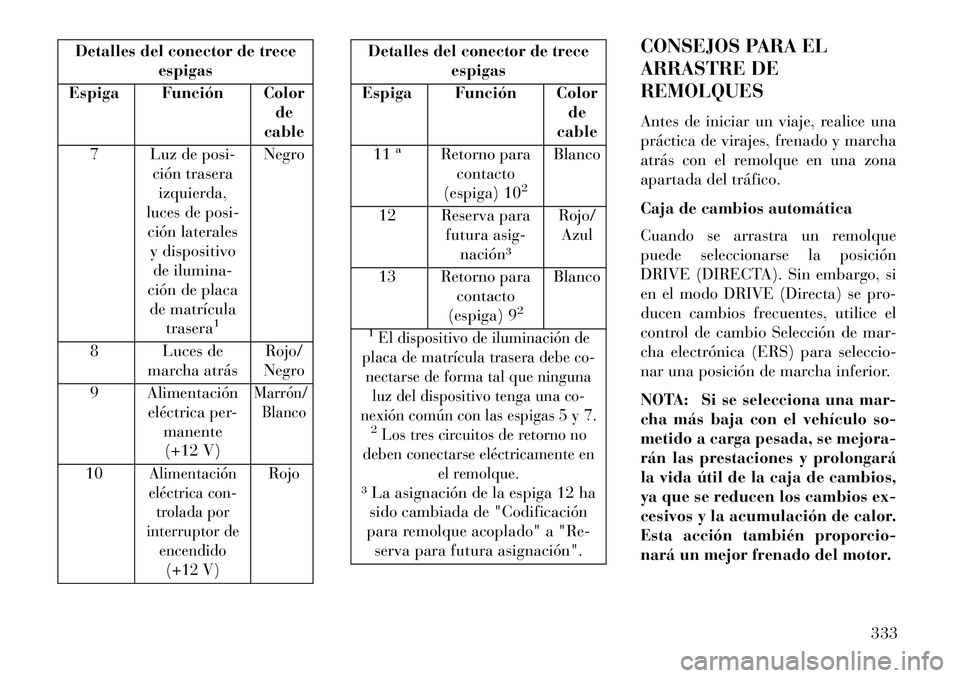

Detalles del conector de treceespigas
Espiga Función Color de
cable
7 Luz de posi- ción traseraizquierda,
luces de posi-
ción laterales y dispositivo de ilumina-
ción de placa
de matrícula trasera
1
Negro
8 Luces de marcha atrás Rojo/
Negro
9 Alimentación eléctrica per-
manente(+12 V)Marrón/ Blanco
10
Alimentación
eléctrica con-
trolada por
interruptor de encendido(+12 V)
Rojo
Detalles del conector de trece espigas
Espiga Función Color de
cable
11
a
Retorno para contacto
(espiga) 10
2
Blanco
12 Reserva para futura asig-
nación³ Rojo/
Azul
13 Retorno para contacto
(espiga) 9
2
Blanco
1El dispositivo de iluminación de
placa de matrícula trasera debe co-
nectarse de forma tal que ninguna luz del dispositivo tenga una co-
nexión común con las espigas 5 y 7.2Los tres circuitos de retorno no
deben conectarse eléctricamente en el remolque.
³ La asignación de la espiga 12 ha
sido cambiada de "Codificación
para remolque acoplado" a "Re- serva para futura asignación". CONSEJOS PARA EL
ARRASTRE DE
REMOLQUES
Antes de iniciar un viaje, realice una
práctica de virajes, frenado y marcha
atrás con el remolque en una zona
apartada del tráfico.
Caja de cambios automática
Cuando se arrastra un remolque
puede seleccionarse la posición
DRIVE (DIRECTA). Sin embargo, si
en el modo DRIVE (Directa) se pro-
ducen cambios frecuentes, utilice el
control de cambio Selección de mar-
cha electrónica (ERS) para seleccio-
nar una posición de marcha inferior.
NOTA: Si se selecciona una mar-
cha más baja con el vehículo so-
metido a carga pesada, se mejora-
rán las prestaciones y prolongará
la vida útil de la caja de cambios,
ya que se reducen los cambios ex-
cesivos y la acumulación de calor.
Esta acción también proporcio-
nará un mejor frenado del motor.
333

Si arrastra REGULARMENTE un re-
molque durante más de 45 minutos
con funcionamiento continuado,
cambie el filtro y el líquido de la caja
de cambios según el intervalo de man-
tenimiento correcto especificado para
"coche de policía, taxi, flota o con
arrastre frecuente de remolque". Con-
sulte el "Programa de manteni-
miento" para conocer los intervalos
de mantenimiento correctos.
Control de velocidad electrónico
(para las versiones/mercados que
incluyan esta función)
 No lo utilice en terreno montañosoo con cargas pesadas.
 Cuando utilice el control de veloci- dad, si se producen disminuciones
de velocidad superiores a 16 km/h,
desacople el control de velocidad
hasta que pueda volver a alcanzar
la velocidad de crucero.
 Utilice el control de velocidad en terrenos llanos y con cargas ligeras
a fin de obtener una máxima efi-
ciencia del combustible. Sistema de refrigeración
Para reducir el riesgo de recalenta-
miento del motor y la caja de cambios,
adopte las medidas siguientes:
Conducción en ciudad
Cuando detenga el vehículo durante
períodos cortos de tiempo, cambie la
palanca de cambios a NEUTRAL
(Punto muerto) y aumente la veloci-
dad de ralentí del motor.
Conducción por carretera
Reduzca la velocidad.
Aire acondicionado
Apáguelo temporalmente.
Puntos de fijación del enganche
del remolque
Para arrastrar un remolque con segu-
ridad y eficiencia su vehículo reque-
rirá un equipamiento extra. El engan-
che del remolque deberá fijarse al
vehículo empleando los puntos de fi-
jación provistos en el bastidor del
vehículo. Consulte la tabla siguiente
para determinar los puntos de engan-
che adecuados. También pueden ser necesarios o altamente recomenda-
bles otros equipamientos, tales como
control de balanceo y equipamiento
de frenado del remolque, un equili-
brador (nivelación) de remolque y es-
pejos de perfil bajo.

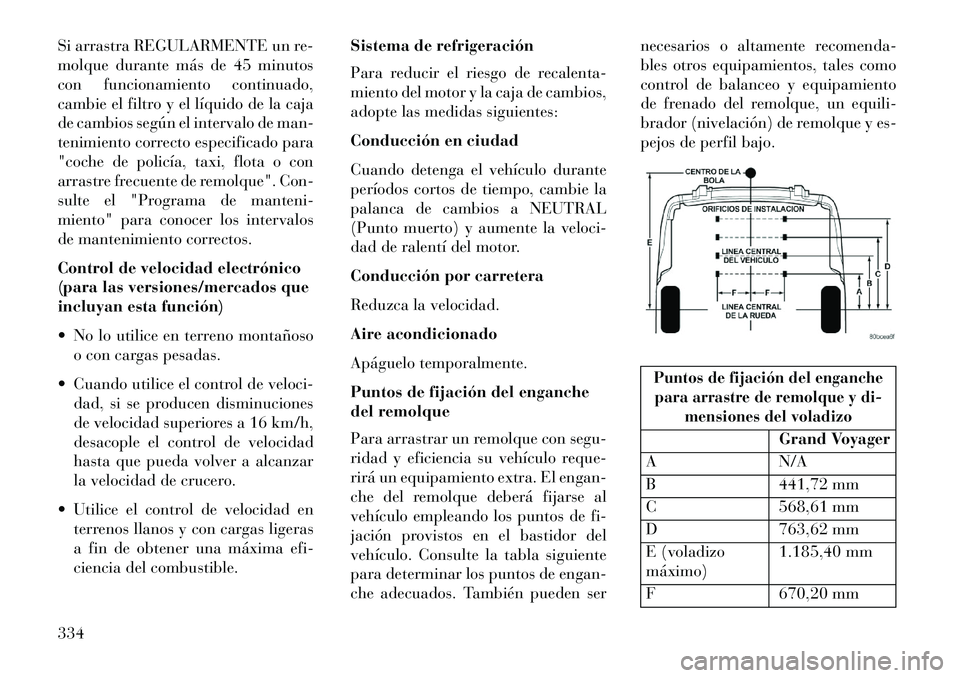

Puntos de fijación del enganche
para arrastre de remolque y di- mensiones del voladizo
Grand Voyager
A N/A
B 441,72 mm
C 568,61 mm
D 763,62 mm
E (voladizo
máximo) 1.185,40 mm
F 670,20 mm
334
