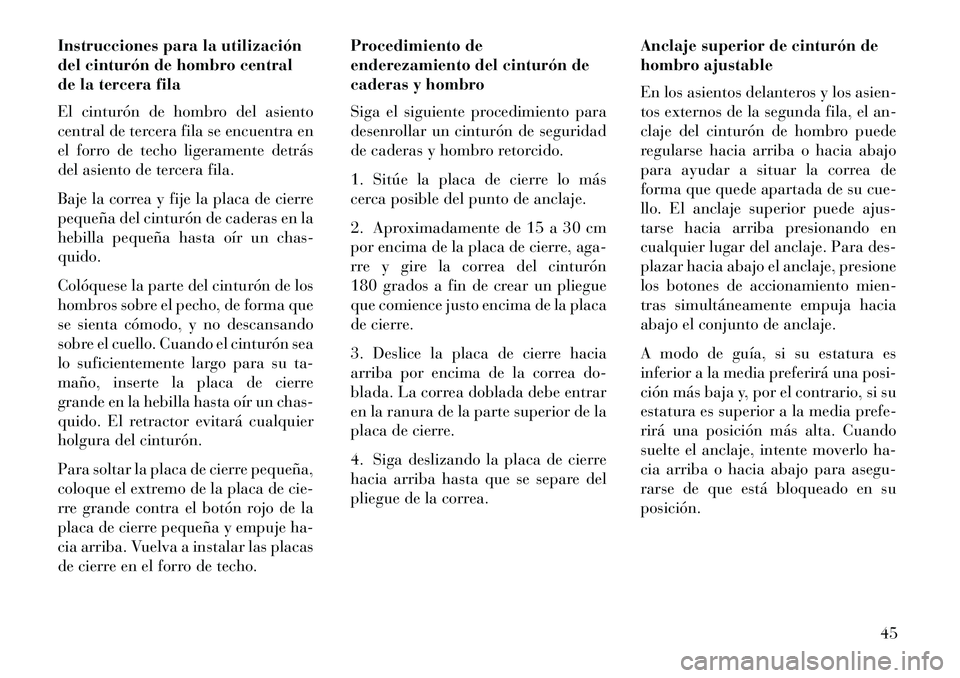

Instrucciones para la utilización
del cinturón de hombro central
de la tercera fila
El cinturón de hombro del asiento
central de tercera fila se encuentra en
el forro de techo ligeramente detrás
del asiento de tercera fila.
Baje la correa y fije la placa de cierre
pequeña del cinturón de caderas en la
hebilla pequeña hasta oír un chas-
quido.
Colóquese la parte del cinturón de los
hombros sobre el pecho, de forma que
se sienta cómodo, y no descansando
sobre el cuello. Cuando el cinturón sea
lo suficientemente largo para su ta-
maño, inserte la placa de cierre
grande en la hebilla hasta oír un chas-
quido. El retractor evitará cualquier
holgura del cinturón.
Para soltar la placa de cierre pequeña,
coloque el extremo de la placa de cie-
rre grande contra el botón rojo de la
placa de cierre pequeña y empuje ha-
cia arriba. Vuelva a instalar las placas
de cierre en el forro de techo.Procedimiento de
enderezamiento del cinturón de
caderas y hombro
Siga el siguiente procedimiento para
desenrollar un cinturón de seguridad
de caderas y hombro retorcido.
1. Sitúe la placa de cierre lo más
cerca posible del punto de anclaje.
2. Aproximadamente de 15 a 30 cm
por encima de la placa de cierre, aga-
rre y gire la correa del cinturón
180 grados a fin de crear un pliegue
que comience justo encima de la placa
de cierre.
3. Deslice la placa de cierre hacia
arriba por encima de la correa do-
blada. La correa doblada debe entrar
en la ranura de la parte superior de la
placa de cierre.
4. Siga deslizando la placa de cierre
hacia arriba hasta que se separe del
pliegue de la correa.
Anclaje superior de cinturón de
hombro ajustable
En los asientos delanteros y los asien-
tos externos de la segunda fila, el an-
claje del cinturón de hombro puede
regularse hacia arriba o hacia abajo
para ayudar a situar la correa de
forma que quede apartada de su cue-
llo. El anclaje superior puede ajus-
tarse hacia arriba presionando en
cualquier lugar del anclaje. Para des-
plazar hacia abajo el anclaje, presione
los botones de accionamiento mien-
tras simultáneamente empuja hacia
abajo el conjunto de anclaje.
A modo de guía, si su estatura es
inferior a la media preferirá una posi-
ción más baja y, por el contrario, si su
estatura es superior a la media prefe-
rirá una posición más alta. Cuando
suelte el anclaje, intente moverlo ha-
cia arriba o hacia abajo para asegu-
rarse de que está bloqueado en su
posición.
45
Page 52 of 428

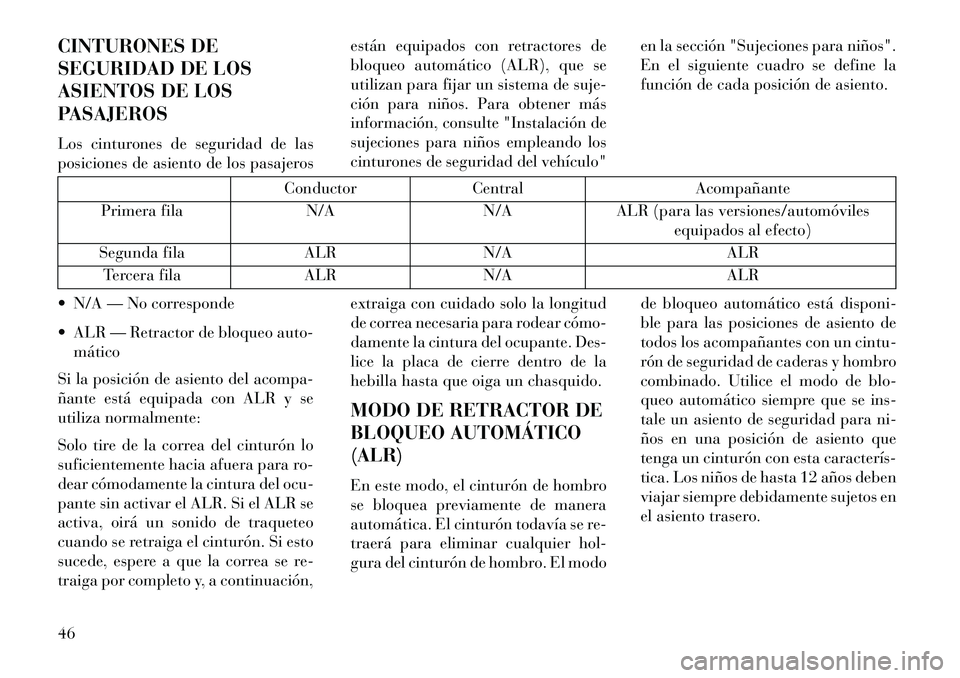

CINTURONES DE
SEGURIDAD DE LOS
ASIENTOS DE LOS
PASAJEROS
Los cinturones de seguridad de las
posiciones de asiento de los pasajerosestán equipados con retractores de
bloqueo automático (ALR), que se
utilizan para fijar un sistema de suje-
ción para niños. Para obtener más
información, consulte "Instalación de
sujeciones para niños empleando los
cinturones de seguridad del vehículo"
en la sección "Sujeciones para niños".
En el siguiente cuadro se define la
función de cada posición de asiento.
Conductor
Central Acompañante
Primera fila N/AN/AALR (para las versiones/automóviles
equipados al efecto)
Segunda fila ALRN/A ALR
Tercera fila ALRN/A ALR
N/A — No corresponde
ALR — Retractor de bloqueo auto- mático
Si la posición de asiento del acompa-
ñante está equipada con ALR y se
utiliza normalmente:
Solo tire de la correa del cinturón lo
suficientemente hacia afuera para ro-
dear cómodamente la cintura del ocu-
pante sin activar el ALR. Si el ALR se
activa, oirá un sonido de traqueteo
cuando se retraiga el cinturón. Si esto
sucede, espere a que la correa se re-
traiga por completo y, a continuación, extraiga con cuidado solo la longitud
de correa necesaria para rodear cómo
damente la cintura del ocupante. Des-
lice la placa de cierre dentro de la
hebilla hasta que oiga un chasquido.
MODO DE RETRACTOR DE
BLOQUEO AUTOMÁTICO
(ALR)
En este modo, el cinturón de hombro
se bloquea previamente de manera
automática. El cinturón todavía se re-
traerá para eliminar cualquier hol-
gura del cinturón de hombro. El modo
de bloqueo automático está disponi-
ble para las posiciones de asiento de
todos los acompañantes con un cintu-
rón de seguridad de caderas y hombro
combinado. Utilice el modo de blo-
queo automático siempre que se ins-
tale un asiento de seguridad para ni-
ños en una posición de asiento que
tenga un cinturón con esta caracterís
tica. Los niños de hasta 12 años deben
viajar siempre debidamente sujetos en
el asiento trasero.
46
Page 53 of 428

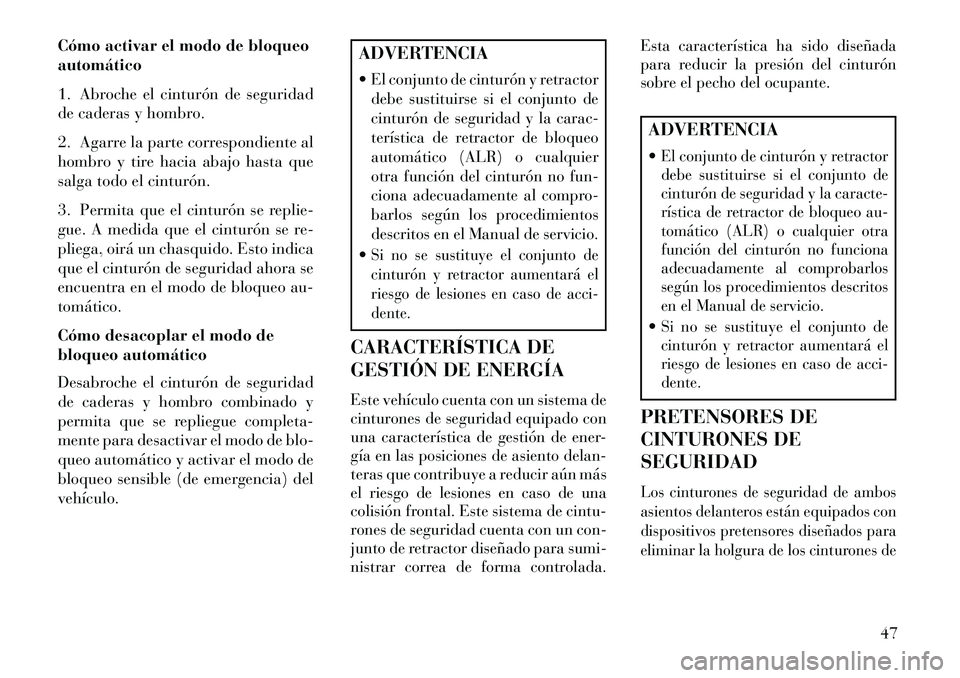

Cómo activar el modo de bloqueo
automático
1. Abroche el cinturón de seguridad
de caderas y hombro.
2. Agarre la parte correspondiente al
hombro y tire hacia abajo hasta que
salga todo el cinturón.
3. Permita que el cinturón se replie-
gue. A medida que el cinturón se re-
pliega, oirá un chasquido. Esto indica
que el cinturón de seguridad ahora se
encuentra en el modo de bloqueo au-
tomático.
Cómo desacoplar el modo de
bloqueo automático
Desabroche el cinturón de seguridad
de caderas y hombro combinado y
permita que se repliegue completa-
mente para desactivar el modo de blo-
queo automático y activar el modo de
bloqueo sensible (de emergencia) del
vehículo.
ADVERTENCIA
El conjunto de cinturón y retractor
debe sustituirse si el conjunto de
cinturón de seguridad y la carac-
terística de retractor de bloqueo
automático (ALR) o cualquier
otra función del cinturón no fun-
ciona adecuadamente al compro-
barlos según los procedimientos
descritos en el Manual de servicio.Si no se sustituye el conjunto de
cinturón y retractor aumentará el
riesgo de lesiones en caso de acci-
dente.
CARACTERÍSTICA DE
GESTIÓN DE ENERGÍAEste vehículo cuenta con un sistema de
cinturones de seguridad equipado con
una característica de gestión de ener-
gía en las posiciones de asiento delan-
teras que contribuye a reducir aún más
el riesgo de lesiones en caso de una
colisión frontal. Este sistema de cintu-
rones de seguridad cuenta con un con-
junto de retractor diseñado para sumi-
nistrar correa de forma controlada.Esta característica ha sido diseñada
para reducir la presión del cinturón
sobre el pecho del ocupante.
ADVERTENCIA
El conjunto de cinturón y retractor
debe sustituirse si el conjunto de
cinturón de seguridad y la caracte-
rística de retractor de bloqueo au-
tomático (ALR) o cualquier otra
función del cinturón no funciona
adecuadamente al comprobarlos
según los procedimientos descritos
en el Manual de servicio.Si no se sustituye el conjunto de
cinturón y retractor aumentará el
riesgo de lesiones en caso de acci-
dente.
PRETENSORES DE
CINTURONES DE
SEGURIDADLos cinturones de seguridad de ambos
asientos delanteros están equipados con
dispositivos pretensores diseñados para
eliminar la holgura de los cinturones de
47
Page 54 of 428

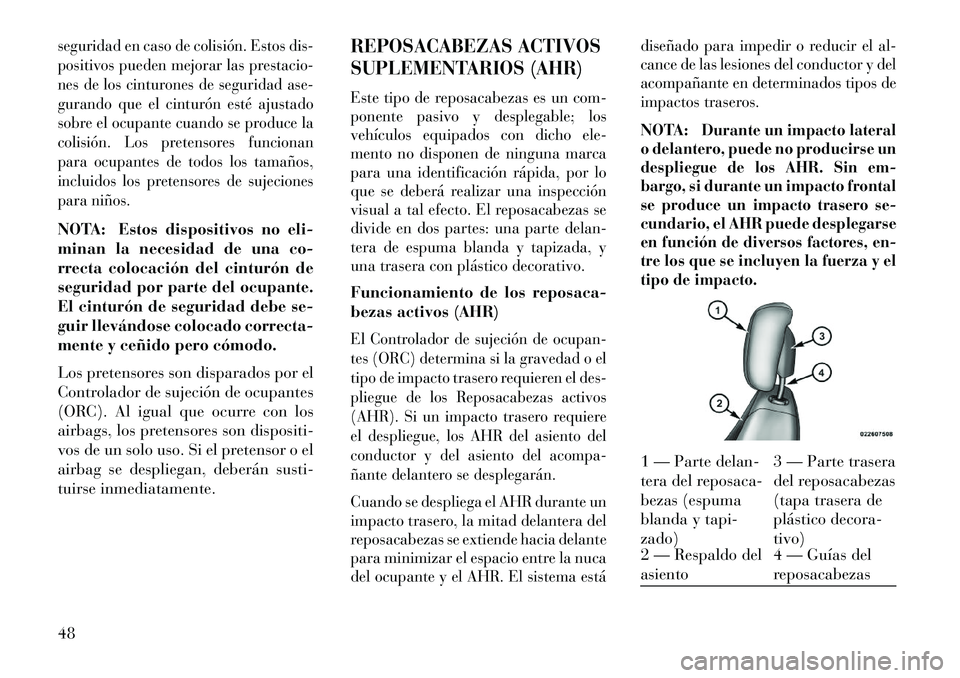

seguridad en caso de colisión. Estos dis-
positivos pueden mejorar las prestacio-
nes de los cinturones de seguridad ase-
gurando que el cinturón esté ajustado
sobre el ocupante cuando se produce la
colisión. Los pretensores funcionan
para ocupantes de todos los tamaños,
incluidos los pretensores de sujeciones
para niños.NOTA: Estos dispositivos no eli-
minan la necesidad de una co-
rrecta colocación del cinturón de
seguridad por parte del ocupante.
El cinturón de seguridad debe se-
guir llevándose colocado correcta-
mente y ceñido pero cómodo.
Los pretensores son disparados por el
Controlador de sujeción de ocupantes
(ORC). Al igual que ocurre con los
airbags, los pretensores son dispositi-
vos de un solo uso. Si el pretensor o el
airbag se despliegan, deberán susti-
tuirse inmediatamente.
REPOSACABEZAS ACTIVOS
SUPLEMENTARIOS (AHR)Este tipo de reposacabezas es un com-
ponente pasivo y desplegable; los
vehículos equipados con dicho ele-
mento no disponen de ninguna marca
para una identificación rápida, por lo
que se deberá realizar una inspección
visual a tal efecto. El reposacabezas se
divide en dos partes: una parte delan-
tera de espuma blanda y tapizada, y
una trasera con plástico decorativo.Funcionamiento de los reposaca-
bezas activos (AHR)El Controlador de sujeción de ocupan-
tes (ORC) determina si la gravedad o el
tipo de impacto trasero requieren el des-
pliegue de los Reposacabezas activos
(AHR). Si un impacto trasero requiere
el despliegue, los AHR del asiento del
conductor y del asiento del acompa-
ñante delantero se desplegarán.Cuando se despliega el AHR durante un
impacto trasero, la mitad delantera del
reposacabezas se extiende hacia delante
para minimizar el espacio entre la nuca
del ocupante y el AHR. El sistema estádiseñado para impedir o reducir el al-
cance de las lesiones del conductor y del
acompañante en determinados tipos de
impactos traseros.
NOTA:
Durante un impacto lateral
o delantero, puede no producirse un
despliegue de los AHR. Sin em-
bargo, si durante un impacto frontal
se produce un impacto trasero se-
cundario, el AHR puede desplegarse
en función de diversos factores, en-
tre los que se incluyen la fuerza y el
tipo de impacto.
1 — Parte delan-
tera del reposaca-
bezas (espuma
blanda y tapi-
zado) 3 — Parte trasera
del reposacabezas
(tapa trasera de
plástico decora-
tivo)
2 — Respaldo del
asiento 4 — Guías del
reposacabezas
48
Page 55 of 428

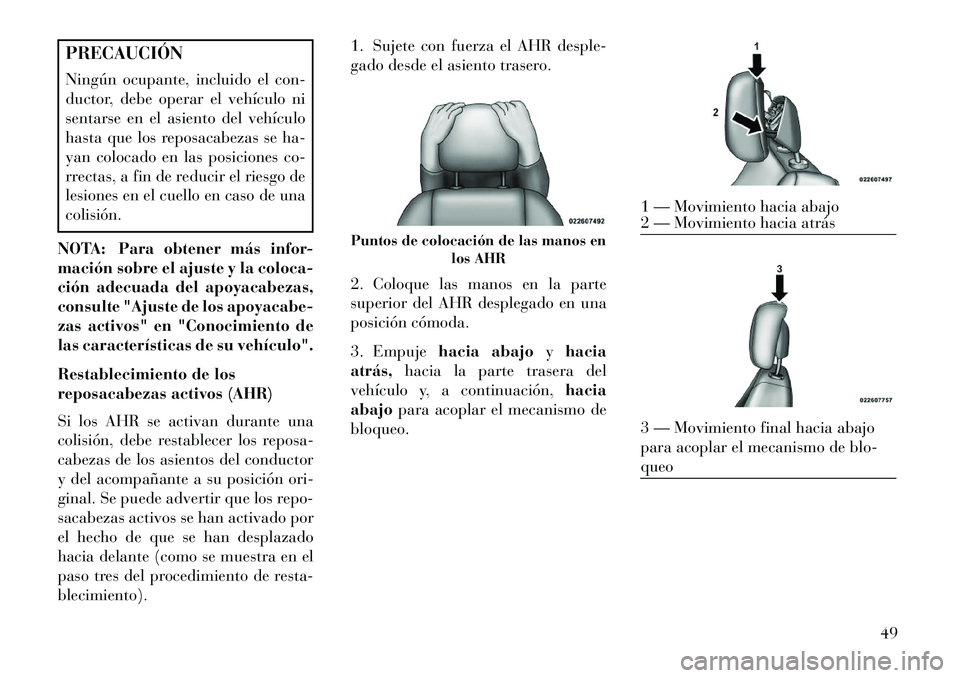

PRECAUCIÓN
Ningún ocupante, incluido el con-
ductor, debe operar el vehículo ni
sentarse en el asiento del vehículo
hasta que los reposacabezas se ha-
yan colocado en las posiciones co-
rrectas, a fin de reducir el riesgo de
lesiones en el cuello en caso de una
colisión.
NOTA: Para obtener más infor-
mación sobre el ajuste y la coloca-
ción adecuada del apoyacabezas,
consulte "Ajuste de los apoyacabe-
zas activos" en "Conocimiento de
las características de su vehículo".
Restablecimiento de los
reposacabezas activos (AHR)
Si los AHR se activan durante una
colisión, debe restablecer los reposa-
cabezas de los asientos del conductor
y del acompañante a su posición ori-
ginal. Se puede advertir que los repo-
sacabezas activos se han activado por
el hecho de que se han desplazado
hacia delante (como se muestra en el
paso tres del procedimiento de resta-
blecimiento). 1. Sujete con fuerza el AHR desple-
gado desde el asiento trasero.
2. Coloque las manos en la parte
superior del AHR desplegado en una
posición cómoda.
3. Empuje
hacia abajo yhacia
atrás, hacia la parte trasera del
vehículo y, a continuación, hacia
abajo para acoplar el mecanismo de
bloqueo.
Puntos de colocación de las manos en los AHR
1 — Movimiento hacia abajo
2 — Movimiento hacia atrás3 — Movimiento final hacia abajo
para acoplar el mecanismo de blo-
queo
49
Page 56 of 428

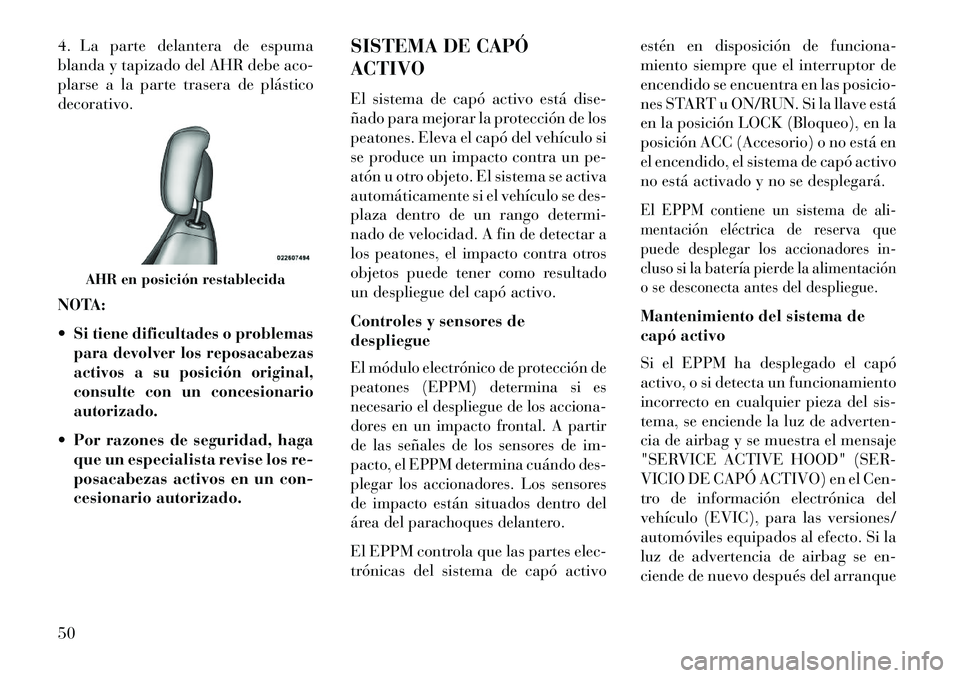

4. La parte delantera de espuma
blanda y tapizado del AHR debe aco-
plarse a la parte trasera de plástico
decorativo.
NOTA:
Si tiene dificultades o problemas
para devolver los reposacabezas
activos a su posición original,
consulte con un concesionario
autorizado. Por razones de seguridad, hagaque un especialista revise los re-
posacabezas activos en un con-
cesionario autorizado. SISTEMA DE CAPÓ
ACTIVO
El sistema de capó activo está dise-
ñado para mejorar la protección de los
peatones. Eleva el capó del vehículo si
se produce un impacto contra un pe-
atón u otro objeto. El sistema se activa
automáticamente si el vehículo se des-
plaza dentro de un rango determi-
nado de velocidad. A fin de detectar a
los peatones, el impacto contra otros
objetos puede tener como resultado
un despliegue del capó activo.
Controles y sensores de
despliegue
El módulo electrónico de protección de
peatones (EPPM) determina si es
necesario el despliegue de los acciona-
dores en un impacto frontal. A partir
de las señales de los sensores de im-
pacto, el EPPM determina cuándo des-
plegar los accionadores. Los sensores
de impacto están situados dentro del
área del parachoques delantero.El EPPM controla que las partes elec-
trónicas del sistema de capó activo estén en disposición de funciona-
miento siempre que el interruptor de
encendido se encuentra en las posicio-
nes START u ON/RUN. Si la llave está
en la posición LOCK (Bloqueo), en la
posición ACC (Accesorio) o no está en
el encendido, el sistema de capó activo
no está activado y no se desplegará.
El EPPM contiene un sistema de ali-
mentación eléctrica de reserva que
puede desplegar los accionadores in-
cluso si la batería pierde la alimentación
o se desconecta antes del despliegue.Mantenimiento del sistema de
capó activo
Si el EPPM ha desplegado el capó
activo, o si detecta un funcionamiento
incorrecto en cualquier pieza del sis-
tema, se enciende la luz de adverten-
cia de airbag y se muestra el mensaje
"SERVICE ACTIVE HOOD" (SER-
VICIO DE CAPÓ ACTIVO) en el Cen-
tro de información electrónica del
vehículo (EVIC), para las versiones/
automóviles equipados al efecto. Si la
luz de advertencia de airbag se en-
ciende de nuevo después del arranque
AHR en posición restablecida
50
Page 57 of 428
inicial, sonará un único timbre. Tam-
bién incluye diagnósticos que ilumi-
narán la luz de advertencia de airbag
en caso de detectarse una avería que
pudiera afectar al sistema de capó
activo. Los diagnósticos también re-
gistran la naturaleza de la avería. Si se
ilumina la luz de advertencia de air-
bag o si aparece "SERVICE ACTIVE
HOOD" (MANTENIMIENTO DEL
CAPÓ ACTIVO) en el EVIC, acuda a
su concesionario autorizado.
En caso de un despliegue del capó
activo, el vehículo deberá llevarse a
un concesionario autorizado para su
mantenimiento. Para restablecer el
funcionamiento del sistema, es nece-
sario realizar el mantenimiento de las
bisagras del capó y sustituir los con-
juntos de accionadores.
Tras un despliegue del capó activo, la
posición del capó se puede restablecer
temporalmente presionando sobre el
borde trasero de las bisagras del capó
a medida que se libera la presión in-
terna de cada accionador. La posición
de restablecimiento temporal del capó
está diseñada para mejorar la visibili-
dad de la conducción sobre el capóhasta que el vehículo pueda recibir
mantenimiento. La posición de resta-
blecimiento temporal del capó dejará
el capó a unos 5 mm por encima de la
superficie del guardabarros.
El conjunto de parachoques delantero
puede afectar el correcto funciona-
miento del sistema de capó activo. Es
necesario inspeccionar si los compo-
nentes del parachoques delantero pre-
sentan daños y sustituirlos, si fuese
necesario, en caso de un impacto fron-
tal, incluso si el impacto se produce a
baja velocidad.
NOTA:
Después del despliegue del
capó activo, el vehículo deberá lle-
varse a un concesionario autori-
zado cuanto antes.
PRECAUCIÓNPara evitar posibles daños, no cierre
de un portazo la parte trasera del
capó para restablecerlo. Presione so-
bre la parte trasera del capó hasta
que quede a unos 5 mm por encima
del guardabarros. De este modo se
aseguran ambos mecanismos de res-
tablecimiento de las bisagras del
capó.ADVERTENCIA
Si no se presta atención a la luz de
advertencia de airbag en el panel de
instrumentos o al mensaje "SER-
VICE ACTIVE HOOD" (MANTE-
NIMIENTO DE CAPO ACTIVO)
en el EVIC, podría ocurrir que el
capó activo no esté disponible para
ofrecer protección a los peatones. Si
la luz no se enciende durante la
comprobación de bombillas al colo-
car el encendido en posición ON
(Encendido) por primera vez, per-
manece encendida después de
arrancar el vehículo o se enciende
mientras conduce, consulte a su
concesionario autorizado.
(Continuación)

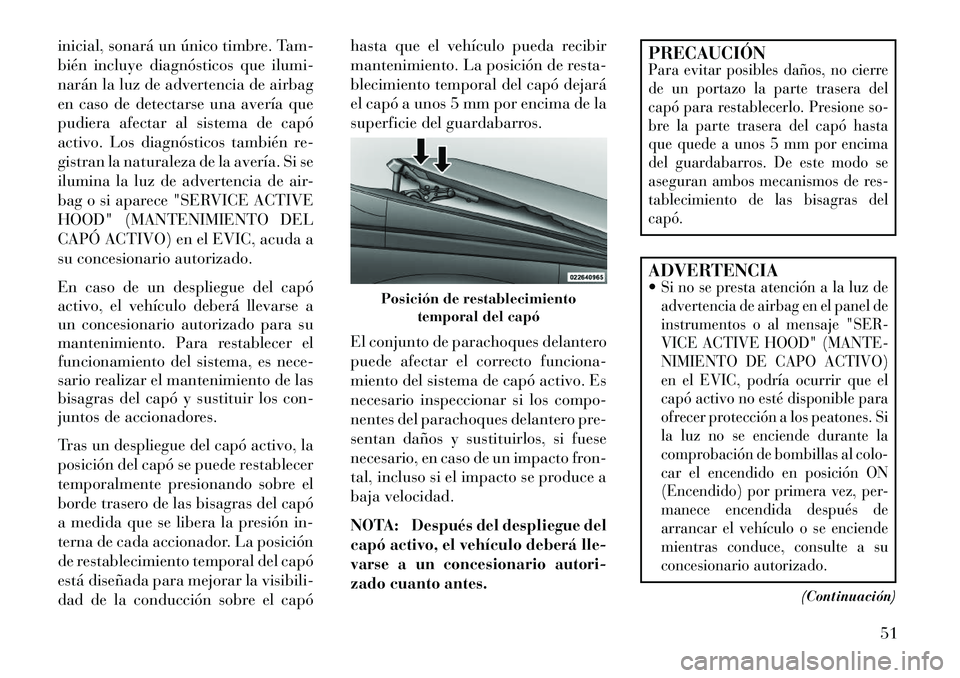

Posición de restablecimiento temporal del capó
51
Page 58 of 428

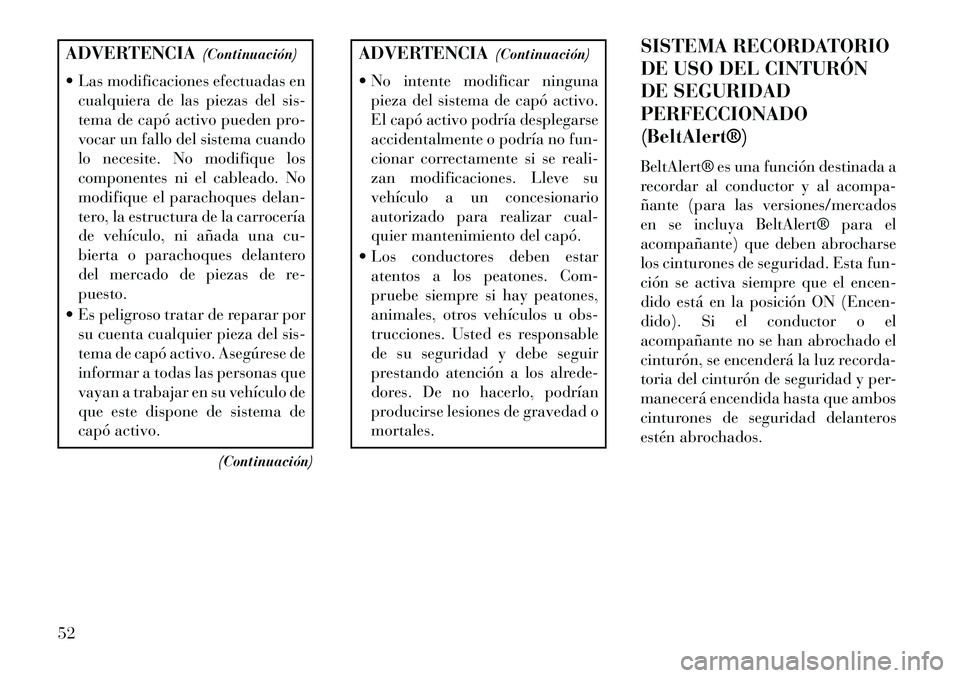

ADVERTENCIA(Continuación)
Las modificaciones efectuadas en cualquiera de las piezas del sis-
tema de capó activo pueden pro-
vocar un fallo del sistema cuando
lo necesite. No modifique los
componentes ni el cableado. No
modifique el parachoques delan-
tero, la estructura de la carrocería
de vehículo, ni añada una cu-
bierta o parachoques delantero
del mercado de piezas de re-
puesto.
Es peligroso tratar de reparar por su cuenta cualquier pieza del sis-
tema de capó activo. Asegúrese de
informar a todas las personas que
vayan a trabajar en su vehículo de
que este dispone de sistema de
capó activo.
(Continuación)
ADVERTENCIA(Continuación)
No intente modificar ninguna pieza del sistema de capó activo.
El capó activo podría desplegarse
accidentalmente o podría no fun-
cionar correctamente si se reali-
zan modificaciones. Lleve su
vehículo a un concesionario
autorizado para realizar cual-
quier mantenimiento del capó.
Los conductores deben estar atentos a los peatones. Com-
pruebe siempre si hay peatones,
animales, otros vehículos u obs-
trucciones. Usted es responsable
de su seguridad y debe seguir
prestando atención a los alrede-
dores. De no hacerlo, podrían
producirse lesiones de gravedad o
mortales. SISTEMA RECORDATORIO
DE USO DEL CINTURÓN
DE SEGURIDAD
PERFECCIONADO
(BeltAlert®)
BeltAlert® es una función destinada a
recordar al conductor y al acompa-
ñante (para las versiones/mercados
en se incluya BeltAlert® para el
acompañante) que deben abrocharse
los cinturones de seguridad. Esta fun-
ción se activa siempre que el encen-
dido está en la posición ON (Encen-
dido). Si el conductor o el
acompañante no se han abrochado el
cinturón, se encenderá la luz recorda-
toria del cinturón de seguridad y per-
manecerá encendida hasta que ambos
cinturones de seguridad delanteros
estén abrochados.
52
Page 59 of 428

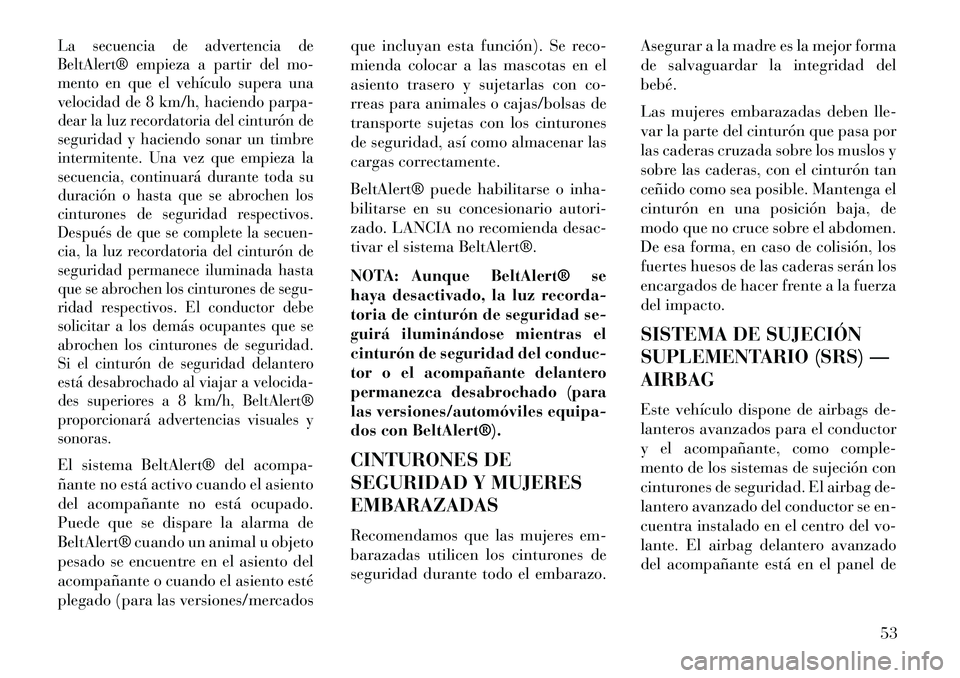

La secuencia de advertencia de
BeltAlert® empieza a partir del mo-
mento en que el vehículo supera una
velocidad de 8 km/h, haciendo parpa-
dear la luz recordatoria del cinturón de
seguridad y haciendo sonar un timbre
intermitente. Una vez que empieza la
secuencia, continuará durante toda su
duración o hasta que se abrochen los
cinturones de seguridad respectivos.
Después de que se complete la secuen-
cia, la luz recordatoria del cinturón de
seguridad permanece iluminada hasta
que se abrochen los cinturones de segu-
ridad respectivos. El conductor debe
solicitar a los demás ocupantes que se
abrochen los cinturones de seguridad.
Si el cinturón de seguridad delantero
está desabrochado al viajar a velocida-
des superiores a 8 km/h, BeltAlert®
proporcionará advertencias visuales y
sonoras.El sistema BeltAlert® del acompa-
ñante no está activo cuando el asiento
del acompañante no está ocupado.
Puede que se dispare la alarma de
BeltAlert® cuando un animal u objeto
pesado se encuentre en el asiento del
acompañante o cuando el asiento esté
plegado (para las versiones/mercadosque incluyan esta función). Se reco-
mienda colocar a las mascotas en el
asiento trasero y sujetarlas con co-
rreas para animales o cajas/bolsas de
transporte sujetas con los cinturones
de seguridad, así como almacenar las
cargas correctamente.
BeltAlert® puede habilitarse o inha-
bilitarse en su concesionario autori-
zado. LANCIA no recomienda desac-
tivar el sistema BeltAlert®.
NOTA: Aunque BeltAlert® se
haya desactivado, la luz recorda-
toria de cinturón de seguridad se-
guirá iluminándose mientras el
cinturón de seguridad del conduc-
tor o el acompañante delantero
permanezca desabrochado (para
las versiones/automóviles equipa-
dos con BeltAlert®).
CINTURONES DE
SEGURIDAD Y MUJERES
EMBARAZADAS
Recomendamos que las mujeres em-
barazadas utilicen los cinturones de
seguridad durante todo el embarazo.
Asegurar a la madre es la mejor forma
de salvaguardar la integridad del
bebé.
Las mujeres embarazadas deben lle-
var la parte del cinturón que pasa por
las caderas cruzada sobre los muslos y
sobre las caderas, con el cinturón tan
ceñido como sea posible. Mantenga el
cinturón en una posición baja, de
modo que no cruce sobre el abdomen.
De esa forma, en caso de colisión, los
fuertes huesos de las caderas serán los
encargados de hacer frente a la fuerza
del impacto.
SISTEMA DE SUJECIÓN
SUPLEMENTARIO (SRS) —
AIRBAG
Este vehículo dispone de airbags de-
lanteros avanzados para el conductor
y el acompañante, como comple-
mento de los sistemas de sujeción con
cinturones de seguridad. El airbag de-
lantero avanzado del conductor se en-
cuentra instalado en el centro del vo-
lante. El airbag delantero avanzado
del acompañante está en el panel de
53
Page 60 of 428

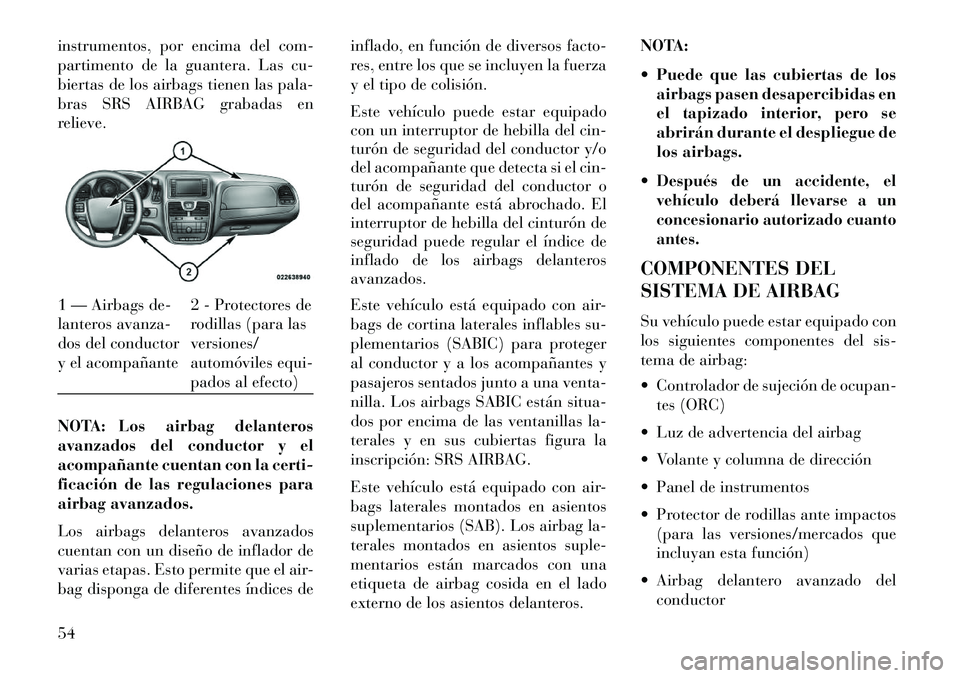

instrumentos, por encima del com-
partimento de la guantera. Las cu-
biertas de los airbags tienen las pala-
bras SRS AIRBAG grabadas en
relieve.
NOTA: Los airbag delanteros
avanzados del conductor y el
acompañante cuentan con la certi-
ficación de las regulaciones para
airbag avanzados.
Los airbags delanteros avanzados
cuentan con un diseño de inflador de
varias etapas. Esto permite que el air-
bag disponga de diferentes índices deinflado, en función de diversos facto-
res, entre los que se incluyen la fuerza
y el tipo de colisión.
Este vehículo puede estar equipado
con un interruptor de hebilla del cin-
turón de seguridad del conductor y/o
del acompañante que detecta si el cin-
turón de seguridad del conductor o
del acompañante está abrochado. El
interruptor de hebilla del cinturón de
seguridad puede regular el índice de
inflado de los airbags delanteros
avanzados.
Este vehículo está equipado con air-
bags de cortina laterales inflables su-
plementarios (SABIC) para proteger
al conductor y a los acompañantes y
pasajeros sentados junto a una venta-
nilla. Los airbags SABIC están situa-
dos por encima de las ventanillas la-
terales y en sus cubiertas figura la
inscripción: SRS AIRBAG.
Este vehículo está equipado con air-
bags laterales montados en asientos
suplementarios (SAB). Los airbag la-
terales montados en asientos suple-
mentarios están marcados con una
etiqueta de airbag cosida en el lado
externo de los asientos delanteros.NOTA:
Puede que las cubiertas de los
airbags pasen desapercibidas en
el tapizado interior, pero se
abrirán durante el despliegue de
los airbags.
Después de un accidente, el
vehículo deberá llevarse a un
concesionario autorizado cuanto
antes.COMPONENTES DEL
SISTEMA DE AIRBAG
Su vehículo puede estar equipado con
los siguientes componentes del sis-
tema de airbag:
Controlador de sujeción de ocupan- tes (ORC)
Luz de advertencia del airbag
Volante y columna de dirección
Panel de instrumentos
Protector de rodillas ante impactos (para las versiones/mercados que
incluyan esta función)
Airbag delantero avanzado del conductor
1 — Airbags de-
lanteros avanza-
dos del conductor
y el acompañante 2 - Protectores de
rodillas (para las
versiones/
automóviles equi-
pados al efecto)
54
