170 Péče o vozidlo
použijtečistou vodou z vodovodu.
Pevně namontujte víčko. Nechte
zkontrolovat koncentraci chladicí
kapaliny a odstranit příčinu úniku
chladicí kapaliny v servisu.
Kapalina do ostřikovače
Naplňte čistou vodou smíchanou s
příslušným množstvím kapaliny do
ostřikovačů, která obsahuje
nemrznoucí přípravek.
Výstraha
Pouze kapalina do ostřikovačů s
dostatečnou koncentrací
nemrznoucího přípravku zajišťuje
ochranu při nízkých teplotách a
při náhlém poklesu teploty.
Použití kapaliny do ostřikovačů
obsahující izopropanolu může
míz za následek poškození světel
vnějšího osvětlení.
Brzdy
V případě minimální tloušťky
brzdového obložení se při brzdění
ozývá kvílivý zvuk.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních
několika jízd.
Brzdová kapalina
{Varování
Brzdová kapalina je jedovatá a
korozivní. Vyvarujte se kontaktu s
očima, pokožkou, tkaninami a
lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MINaMAX.
Pokud je hladina kapaliny pod
značkou MIN, obraťte se se žádostí
o pomoc na servisní dílnu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 171
Brzdová a spojková kapalina.
Doporučené kapaliny a maziva
0207
ii.
Akumulátor
Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování
motoru může akumulátor vybít.
Vyhněte se používání
postradatelných elektrických
spotřebičů.
Baterie nepatří do domácího
odpadu. Musejí se nechat
zlikvidovat v příslušné recyklační
sběrně. Necháte-li vozidlo zaparkované po
dobu delší než čtyři týdny, může
dojít k vybití akumulátoru. Odpojte
svorku od záporného vývodu
akumulátoru vozidla.
Před připojováním nebo
odpojováním akumulátoru vozidla
se ujistěte,
že je vypnuté
zapalování.
Výměna akumulátoru
Poznámka
Jakékoliv odchylky od pokynů
uvedených v tomto odstavci mohou
mít za důsledek dočasnou
deaktivaci systému stop-start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou
otevřené ventilační otvory v blízkosti
kladné svorky. Pokud je ventilační
otvor v této oblasti otevřený, musí
být uzavřen zaslepovacím víčkem a
musí být otevřena ventilace v oblasti
záporného pólu.
Ve vozidlech s baterií AGM
(Absorptive Glass Mat) musíte
baterii nahradit jinou baterií AGM.
Doporučujeme používat originální
akumulátor vozidla Opel. Poznámka
Pokud použijete jiný akumulátor
AGM vozidla než
originální
akumulátor vozidla Opel, může se
zhoršit funkce systému stop-start.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start. Systém
stop-start 0146
ii.
Dobíjení akumulátoru
{Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než 14,6
V. V opačném případě by mohlo
dojít k poškození akumulátoru
vozidla.
Strmý start 0200
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
172 Péče o vozidlo

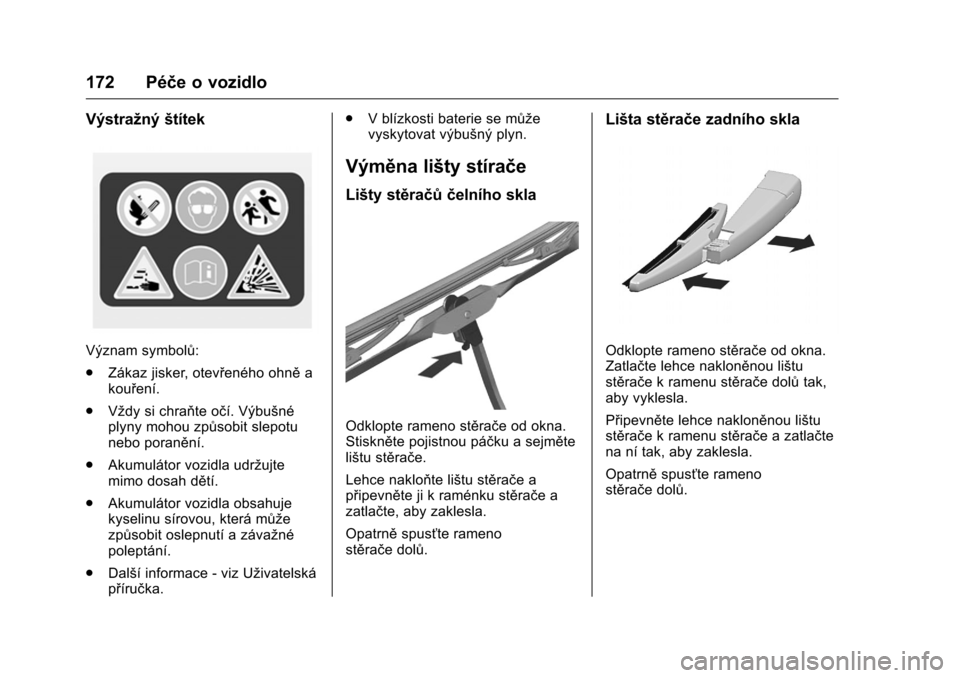

Výstražnýštítek
Význam symbolů:
.
Zákaz jisker, otevřeného ohně a
kouření.
. Vždy si chraňte očí. Výbušné
plyny mohou způsobit slepotu
nebo poranění.
. Akumulátor vozidla udržujte
mimo dosah dětí.
. Akumulátor vozidla obsahuje
kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
. Další informace - viz Uživatelská
příručka. .
V blízkosti baterie se může
vyskytovat výbušný plyn.
Výměna lišty stírače
Lišty stěračů čelního skla
Odklopte rameno stěrače od okna.
Stiskněte pojistnou páčku a sejměte
lištu stěrače.
Lehce nakloňte lištu stěrače a
připevněte ji k raménku stěrače a
zatlačte, aby zaklesla.
Opatrně spusťte rameno
stěrače dolů.
Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Zatlačte lehce nakloněnou lištu
stěrače k ramenu stěrače dolů tak,
aby vyklesla.
Připevněte lehce nakloněnou lištu
stěrače k ramenu stěrače a zatlačte
na ní tak, aby zaklesla.
Opatrně spusťte rameno
stěrače dolů.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 173
Výměnažárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete
dveře.
Novou žárovku držte pouze za
patici! Nedotýkejte se skla žárovky
holýma rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Vyměňujte žárovky světlometů
zevnitř motorového prostoru.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Světlomety a parkovací
světla
Potkávací světla a dálková
světla
1. Na levé straně vozidla otočte a
vytáhněte plnicí trubku z
nádobky kapaliny do
ostřikovačů pročelní sklo.
2. Sundejte kryt pojistkové skříně
(pouze na této LEVÉ straně
vozidla).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
174 Péče o vozidlo
3. Stiskněte oběpříchytky k sobě
a vytáhněte konektor ze
žárovky.
4. Sejměte ochranný kryt.
5. Stlačte pružinu a uvolněte ji.
6. Vyjměte žárovku ze
světlometu. 7. Při nasazování nové
žárovky
zajistěte výčnělky ve vybráních
reflektoru.
8. Zajistěte pružinu.
9. Umístěte ochranný kryt světlometu na místo a
uzavřete.
10. Dávejte pozor, abyste ochranný kryt nasadili správně
- jinak hrozí prosakování vody
a intenzivní vznik kondenzátu.
Parkování/sv ětla pro jízdu
ve dne

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 175
1. Sundejte kryt pojistkové skříně(pouze na této LEVÉ straně
vozidla).
2. Otočte držák žárovky proti
směru hodinových ručiček a
vyjměte jej.
3. Odpojte žárovku od držáku
žárovky a vyměňte ji.
4. Vložte držák žárovky do
reflektoru a otočte ve směru
hodinových ručiček.
Mlhová světla
1. Nakloňte kolo a vytáhněte 2 přítlačné matice na vnější
straně podběhu kola.
2. Odpojte konektor od držáku
žárovky.
3. Otáčením proti směru hodinových ručiček uvolněte
sestavu žárovky a vytáhněte ji
přímo ven ze světla.
4. Vložte do světla novou sestavu žárovky a zašroubujte ji ve
směru hodinových ručiček.
5. Připojte elektrický konektor.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
176 Péče o vozidlo
Přední ukazatele směru
1. Otočte držákžárovky proti
směru hodinových ručiček a
vyjměte jej.
2. Otočte žárovku proti směru
hodinových ručiček a vyjměte ji
z držáku žárovky.
3. Vyměňte žárovku.
4. Vložte držák žárovky do
reflektoru a otočte ve směru
hodinových ručiček.
Koncová světla
Koncová světla, směrová
světla, brzdová světla a zpětné
světlomety
1. Vyšroubujte oba šrouby.
2. Sejměte sestavu koncových světel. Věnujte pozornost tomu,
aby průchodka kabelu zůstala
v původní pozici.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 177
3. Koncová světla/brzdovásvětla (1)
Světlo ukazatele směru (2)
Pomocné koncové světlo (3)
Světlo pro jízdu dozadu (strana
spolujezdce)/zadní světlo do
mlhy (strana řidiče) (4).4. Otočte držákem žárovky proti
směru hodinových ručiček.
5. Vyjměte držák žárovky. Lehce
zatlačte žárovku do objímky,
otočte ji proti směru
hodinových ručiček, vyjměte a
vyměňte žárovku.
6. Vložte držák žárovek do
sestavy koncových světel a
přišroubujte.
Připojte konektor kabeláže.
Namontujte sestavu koncových
světel do karosérie a utáhněte
šrouby. Zavřete a zajistěte
krytky.
7. Zapněte zapalování a zkontrolujte funkčnost všech
světel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
178 Péče o vozidlo
Boční ukazatele směru
Při výměně žárovky odmontujte
tělesa světla:
1. Vysuňte světlo dopředu avymontujte ho z předního
blatníku zadním koncem.
2. Otočte držák žárovky proti
směru hodinových ručiček a
vymontujte ho z tělesa.
3. Vytáhněte žárovku od držáku
žárovky a vyměňte ji.
4. Vložte objímku žárovky a
otočte ji ve směru hodinových
ručiček.
5. Zasuňte přední konec do předního blatníku, posuňte ho
dopředu a zasuňte zadní
konec.
Střední horní brzdové
světlo (CHMSL)
LED diody nechte vyměnit v
odborném servisu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 179
Osvětlení registrační
značky
1. Vyšroubujte obašrouby.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
Otočte držákem žárovky proti
směru hodinových ručiček a
odpojte jej.
3. Vyjměte žárovku z držáku a
vyměňte žárovku.
4. Vložte držák žárovky do tělesa
žárovky a otočte jím ve směru
hodinových ručiček. 5. Vložte těleso světla a zajistěte
jej pomocí šroubováku.
Osvětlení vnitřku vozidla
Osvětlení interiéru
1. Pro vyjmutí světla vypačte
pomocí plochého šroubováku
protilehlou stranu vůči spínači
světla. (Dejte pozor, abyste
světlo nepoškrábali.)
2. Vyjměte žárovku.
3. Vyměňte žárovku.
4. Nainstalujte zpět svítidlo.
Osvětlení zavazadlového
prostoru
1. Šroubovákem opatrně vypačte
plastový kryt osvětlení.
