190Уход за автомобилем
Жидкость омывателя
Заполните смесью чистой воды с
соответствующим количеством
жидкости омывателя, содержащей
незамерзающую добавку .
Внимание
При резком понижении темпе-
ратуры и при низкой темпера-
туре защиту может обеспечить
только жидкость для омывателя
с достаточной концентрацией
незамерзающей добавки.
(продолжение)
Внимание
(продолжение)
Использование жидкости
омывателя, содержащей
изопропанол, может привести к
повреждению фонарей наруж-
ного освещения.
Тормозные механизмы
При минимальной толщине
накладок тормозных колодок во
время торможения слышно
визжание.
Можно продолжать движение, но
постарайтесь как можно скорее
заменить тормозные накладки.
Когда будут установлены новые
тормозные накладки, не тормо-
зите излишне резко при первых
нескольких поездках.
Тормозная жидкость
{Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Избегайте
попадания в глаза, на кожу,
ткани и окрашенные поверх-
ности.
Уровень тормозной жидкости
должен быть между отметками
MIN иMAX.
Если уровень жидкости находится
ниже отметки MIN,обратитесь в
сервис-центр.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем191

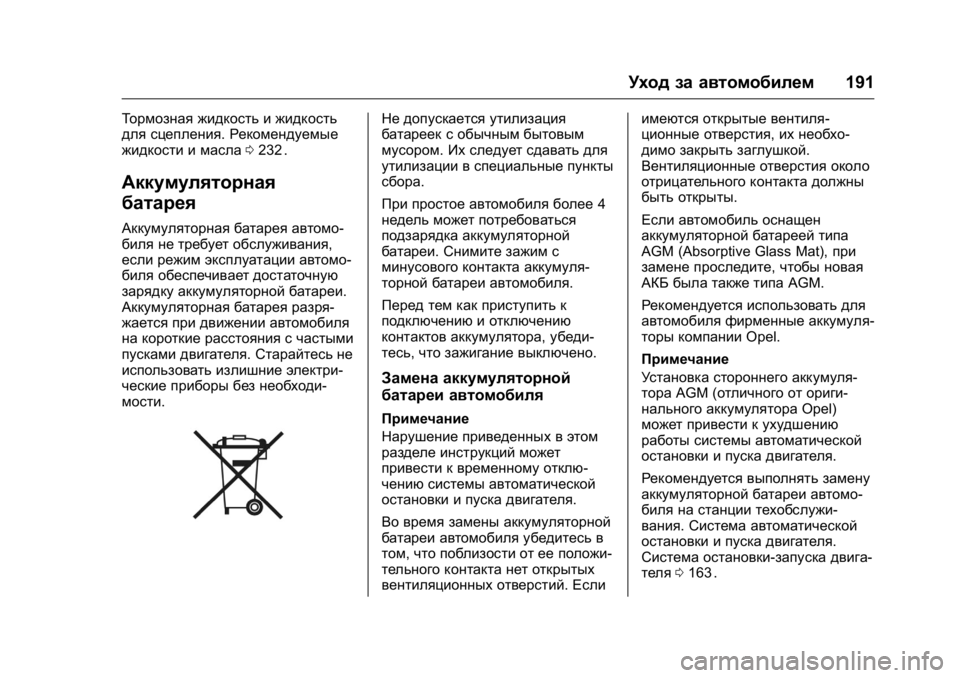

Тормозная жидкость и жидкость
для сцепления.Рекомендуемые
жидкости и масла 0232
ii.
Аккумуляторная
батарея
Аккумуляторная батарея автомо-
биля не требует обслуживания,
если режим эксплуатации автомо-
биля обеспечивает достаточную
зарядку аккумуляторной батареи.
Аккумуляторная батарея разря-
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать излишние электри-
ческие приборы без необходи-
мости.
Не допускается утилизация
батареек с обычным бытовым
мусором. Их следует сдавать для
утилизации в специальные пункты
сбора.
При простое автомобиля более 4
недель может потребоваться
подзарядка аккумуляторной
батареи. Снимите зажим с
минусового контакта аккумуля-
торной батареи автомобиля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди-
тесь, что зажигание выключено.
Замена аккумуляторной
батареи автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может
привести к временному отклю-
чению системы автоматической
остановки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том,что поблизости от ее положи-
тельного контакта нет открытых
вентиляционных отверстий. Еслиимеются открытые вентиля-
ционные отверстия,
их необхо-
димо закрыть заглушкой.
Вентиляционные отверстия около
отрицательного контакта должны
быть открыты.
Если автомобиль оснащен
аккумуляторной батареей типа
AGM (Absorptive Glass Mat), при
замене проследите, чтобы новая
АКБ была также типа AGM.
Рекомендуется использовать для
автомобиля фирменные аккумуля-
торы компании Opel.
Примечание
Установка стороннего аккумуля-
тора AGM (отличного от ориги-
нального аккумулятора Opel)
может привести к ухудшению
работы системы автоматической
остановки и пуска двигателя.
Рекомендуется выполнять замену
аккумуляторной батареи автомо-
биля на станции техобслужи-
вания. Система автоматической
остановки и пуска двигателя.
Система остановки-запуска двига-
теля 0163
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
192Уход за автомобилем
Зарядка аккумуляторной
батареи автомобиля
{Предупреждение
На автомобилях, оборудо-
ванных системой автоматиче-
ской остановки и пуска
двигателя, необходимо следить
за тем, чтобы ток зарядки при
использовании зарядного
устройства не превышал 14,6
вольт .В противном случае
возможен выход аккумуля-
торной батареи из строя.
Запуск двигателя от дополни-
тельной АКБ 0224
ii.
Табличка с предупредитель -
ными знаками
Знаки имеют следующее
значение:
. Искры, использование откры-
того огня и курение запре-
щаются.
. Всегда используйте средства
для защиты глаз. Взрывоо-
пасные газы могут стать
причиной потери зрения или
травмы.
. Храните аккумуляторную
батарею автомобиля в
недоступном для детей месте ..
В аккумуляторной батарее
находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
. Дополнительные сведения см.
в руководстве по эксплуа-
тации.
. Рядом с аккумуляторной
батареей автомобиля могут
присутствовать взрывоо-
пасные газы.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем193

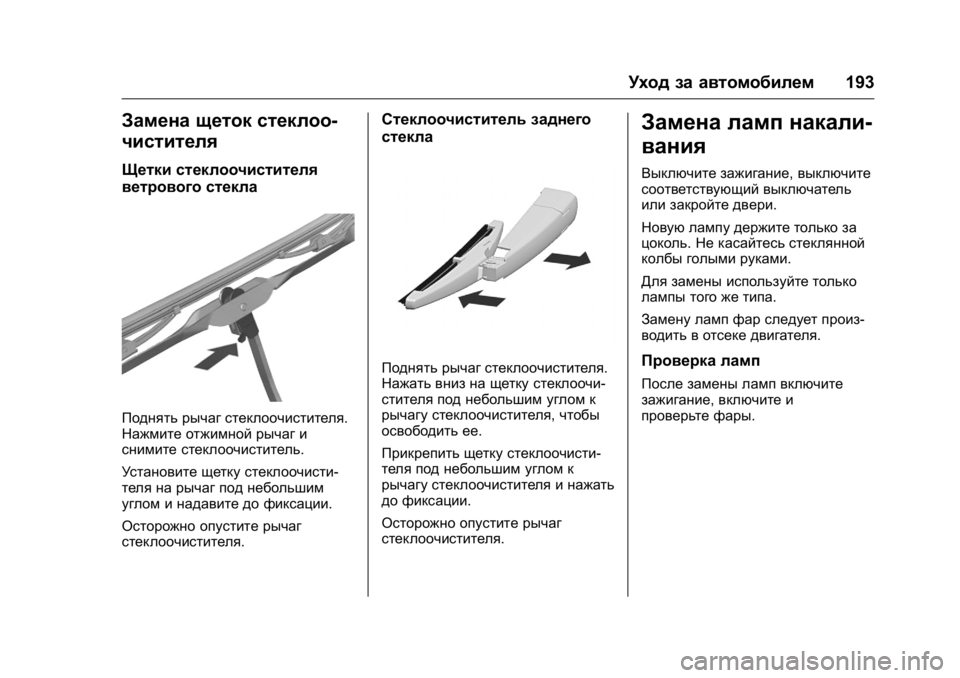

Замена щеток стеклоо-
чистителя
Щетки стеклоочистителя
ветрового стекла
Поднять рычаг стеклоочистителя.
Нажмите отжимной рычаг и
снимите стеклоочиститель.
Установите щетку стеклоочисти-
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг
стеклоочистителя.
Стеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Нажать вниз на щетку стеклоочи-
стителя под небольшим углом к
рычагу стеклоочистителя, чтобы
освободить ее.
Прикрепить щетку стеклоочисти-
теля под небольшим углом к
рычагу стеклоочистителя и нажать
до фиксации.
Осторожно опустите рычаг
стеклоочистителя.
Замена ламп накали-
вания
Выключите зажигание, выключите
соответствующий выключатель
или закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Для замены используйте только
лампы того же типа.
Замену ламп фар следует произ-
водить в отсеке двигателя.
Проверка ламп
После замены ламп включите
зажигание, включите и
проверьте фары.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
194Уход за автомобилем
Фары и
стояночные огни
Фары ближнего и дальнего
света
1.С левой стороны автомобиля
поверните и вытяните
заливную трубку бачка
омывателя ветрового стекла.
2.Снимите крышку блока
предохранителей (только на
ЛЕВОЙ стороне автомобиля).
3. Нажмите на оба фиксатора
одновременно и отсоедините
патрон от лампы.
4.Снимите защитную крышку .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем195
5.Нажмите на пружинный
зажим и разъедините его.
6.Извлеките лампу из корпуса
отражателя. 7.
При установке новой лампы
вставьте ее лепестки в
прорези отражателя.
8. Закрепите лампу пружинным
зажимом.
9. Установите защитный чехол
фары и закройте его.
10. Проследите за правильно-
стью установки защитной
крышки, иначе возможно
попадание воды и образ-
ование большого количества
конденсата.
Стояночные/дневные
ходовые огни
1. Снимите крышку блока
предохранителей (только на
ЛЕВОЙ стороне автомобиля).
2. Повернуть патрон лампы
против часовой стрелки и
извлечь его.
3.Извлечь лампу накаливания
из патрона и заменить лампу .
4. Вставить патрон лампы в
рефлектор и повернуть его
по часовой стрелке.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
196Уход за автомобилем
Противотуманные фары
1.Наклоните колесо и снимите
2стопорные шайбы на
наружной стороне подкрылка.
2. Отсоедините электрический
разъем от патрона лампы.
3. Поверните лампу с
арматурой против часовой
стрелки и вытяните ее
прямым движением из фары.
4. Прямым движением вставьте
новую лампу с арматурой в
фару и поверните по часовой
стрелке.
5. Подключите электрический
разъем.
Передние указатели
поворота
1.Повернуть патрон лампы
против часовой стрелки и
извлечь его.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем197
2.Повернуть лампу против
часовой стрелки и извлечь ее
из патрона.
3. Заменить лампу .
4. Вставить патрон лампы в
рефлектор и повернуть его
по часовой стрелке.
Задние габаритные
фонари
Задние габаритные фонари,
указатели поворота, фонари
стоп-сигнала, фонари
заднего хода
1. Отвинтите оба винта.
2. Снимите узел заднего
фонаря. Следите за тем,
чтобы жгут проводов
оставался на своем месте.
3. Задний фонарь/
стоп-сигнал (1)
Указатель поворота (2)
Дополнительный задний
фонарь (3)
Фонарь заднего хода (на
стороне пассажира)/задний
противотуманный фонарь (на
стороне водителя) (4).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
198Уход за автомобилем
4.Поверните патрон лампы
против часовой стрелки.
5.Извлеките патрон лампы.
Слегка втолкните патрон
лампы в гнездо, поверните
против часовой стрелки,
снимите и замените лампу .
6. Вставьте держатель ламп в
задний фонарь и закрепите
его винтами.
Подключите разъем жгута.
Установите задний фонарь
на кузове и затяните винты.
Установите крышки и защел-
кните фиксаторы.
7. Включите зажигание,
включите и проверьте работу
всех огней.
Лампы боковых указа-
телей поворота
Чтобы заменить лампу ,снимите
корпус фонаря :
1.Сдвиньте фонарь вперед и
выньте задний край фонаря
из переднего крыла.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем199
2.Поверните патрон против
часовой стрелки и выньте его
из корпуса фонаря.
3.Извлеките лампу накали-
вания из патрона и замените
лампу .
4. Вставьте патрон и поверните
его по часовой стрелке.
5. Вставьте передний край в
переднее крыло, сдвиньте
вперед и затем вставьте
задний край фонаря .
Центральный верхний
стоп-сигнал
Замена светодиодов выполняется
на станции техобслуживания.
Лампа подсветки номер-
ного знака
1.Отвинтите оба винта.
2. Выньте корпус лампы вниз,
не тяните его за кабель.
Поверните патрон лампы
против часовой стрелки, пока
он не освободится.
3. Выньте лампу из патрона и
установите новую лампу .
4. Вставьте патрон в корпус
лампы и поверните его по
часовой стрелке.
