PEUGEOT 108 2015 Upute Za Rukovanje (in Croatian)

99
108_hr_Chap06_visibilite_ed01-2015

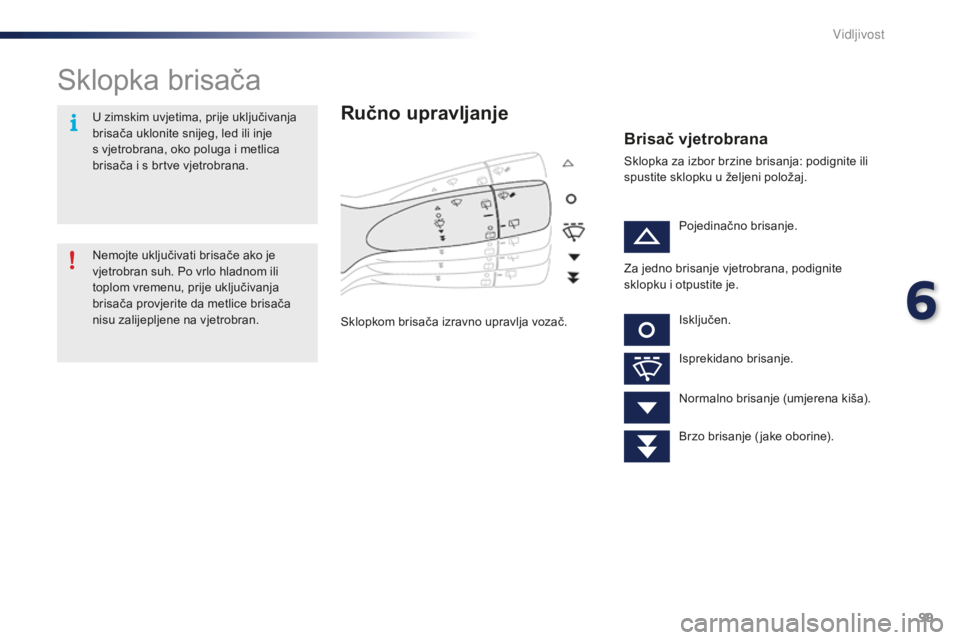

Sklopka brisača
Ručno upravljanje
Sklopkom brisača izravno upravlja vozač.
Brisač vjetrobrana
Sklopka za izbor brzine brisanja: podignite ili
spustite sklopku u željeni položaj.Pojedinačno brisanje.
Isključen.
Isprekidano brisanje.
Normalno brisanje (umjerena kiša).
Brzo brisanje ( jake oborine).
Nemojte uključivati brisače ako je
vjetrobran suh. Po vrlo hladnom ili
toplom vremenu, prije uključivanja
brisača provjerite da metlice brisača
nisu zalijepljene na vjetrobran. U zimskim uvjetima, prije uključivanja
brisača uklonite snijeg, led ili inje
s vjetrobrana, oko poluga i metlica
brisača i s brtve vjetrobrana.
Za jedno brisanje vjetrobrana, podignite
sklopku i otpustite je.
6
V

100
108_hr_Chap06_visibilite_ed01-2015

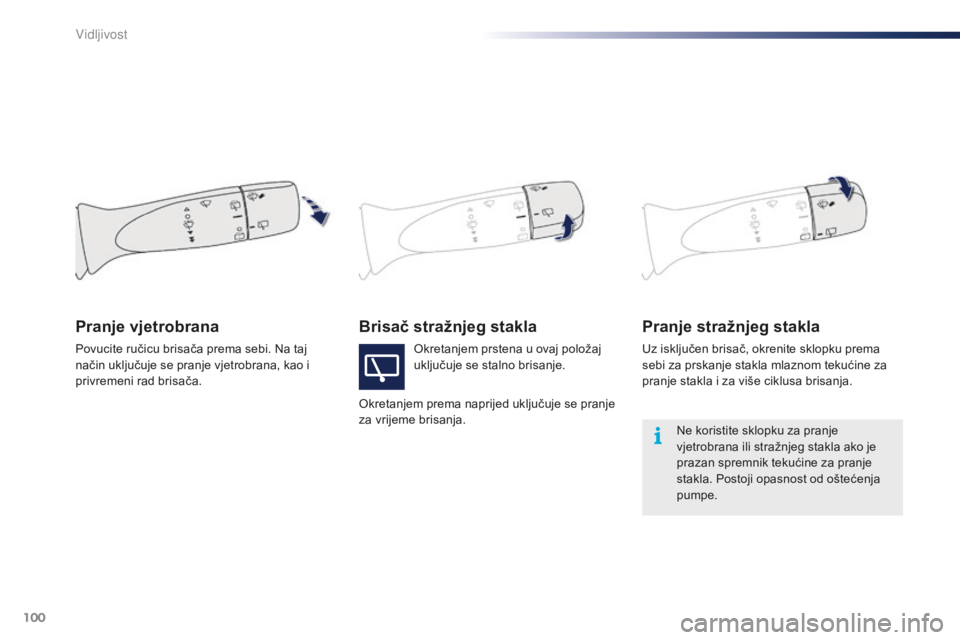

Brisač stražnjeg staklaPranje stražnjeg stakla
Uz isključen brisač, okrenite sklopku prema
sebi za prskanje stakla mlaznom tekućine za
pranje stakla i za više ciklusa brisanja.
Pranje vjetrobrana
Okretanjem prstena u ovaj položaj
uključuje se stalno brisanje.
Okretanjem prema naprijed uključuje se pranje
za vrijeme brisanja.
Povucite ručicu brisača prema sebi. Na taj
način uključuje se pranje vjetrobrana, kao i
privremeni rad brisača.
Ne koristite sklopku za pranje
vjetrobrana ili stražnjeg stakla ako je
prazan spremnik tekućine za pranje
stakla. Postoji opasnost od oštećenja
pumpe.
V

101
108_hr_Chap07_securite_ed01-2015

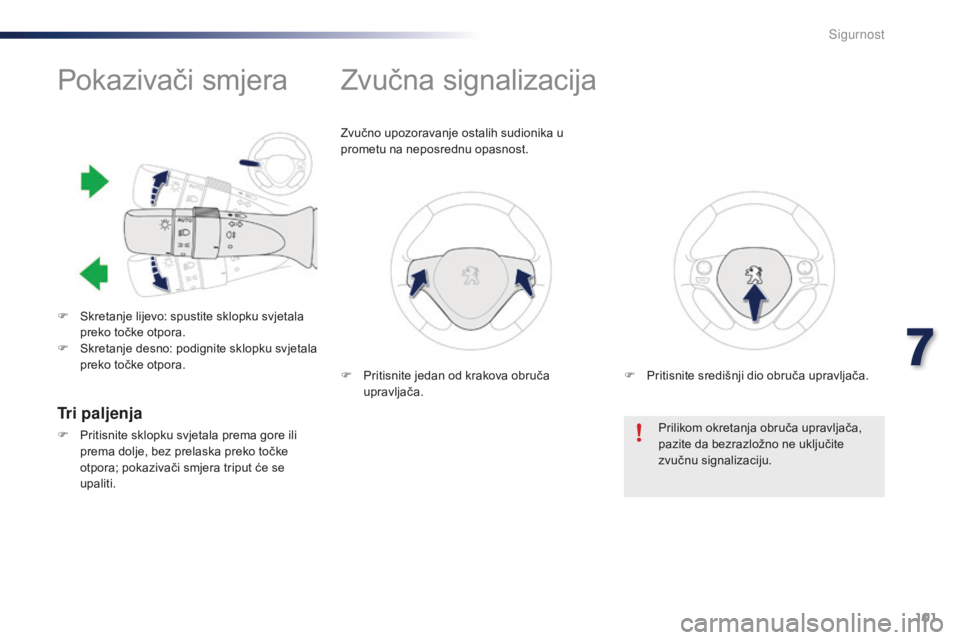

Pokazivači smjera
F Skretanje lijevo: spustite sklopku svjetala preko točke otpora.
F

S
kretanje desno: podignite sklopku svjetala
preko točke otpora.
Zvučna signalizacija
Zvučno upozoravanje ostalih sudionika u
prometu na neposrednu opasnost.
Prilikom okretanja obruča upravljača,
pazite da bezrazložno ne uključite
zvučnu signalizaciju.
Tri paljenja
F Pritisnite sklopku svjetala prema gore ili prema dolje, bez prelaska preko točke
otpora; pokazivači smjera triput će se
upaliti. F

P
ritisnite jedan od krakova obruča
upravljača. F
P
ritisnite središnji dio obruča upravljača.
7
Sigurnost

102
108_hr_Chap07_securite_ed01-2015

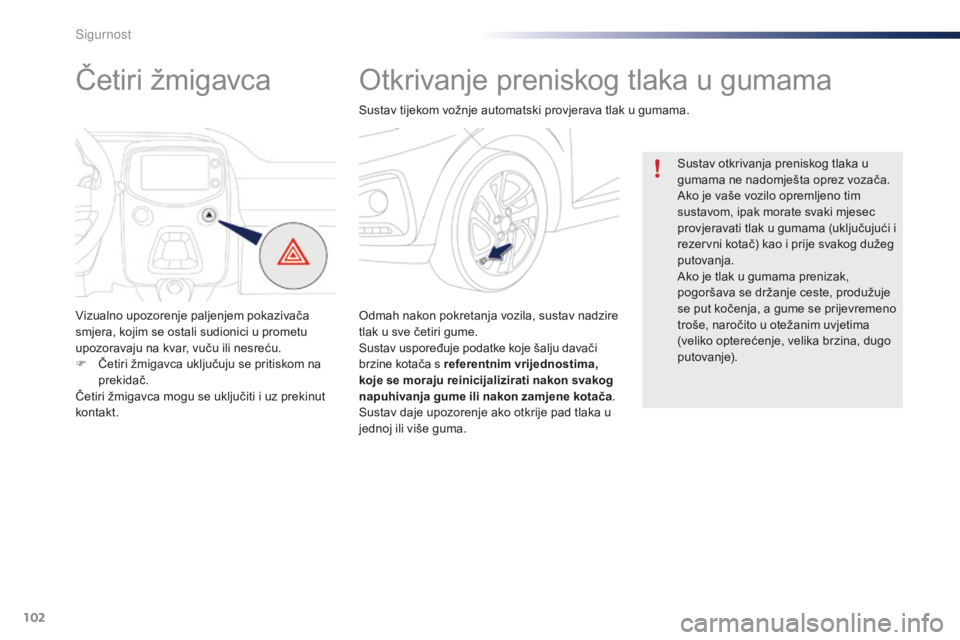

Otkrivanje preniskog tlaka u gumama
Odmah nakon pokretanja vozila, sustav nadzire
tlak u sve četiri gume.
Sustav uspoređuje podatke koje šalju davači
brzine kotača s referentnim vrijednostima,
koje se moraju reinicijalizirati nakon svakog
napuhivanja gume ili nakon zamjene kotača.
Sustav daje upozorenje ako otkrije pad tlaka u
jednoj ili više guma. Sustav otkrivanja preniskog tlaka u
gumama ne nadomješta oprez vozača.
Ako je vaše vozilo opremljeno tim
sustavom, ipak morate svaki mjesec
provjeravati tlak u gumama (uključujući i
rezervni kotač) kao i prije svakog dužeg
putovanja.
Ako je tlak u gumama prenizak,
pogoršava se držanje ceste, produžuje
se put kočenja, a gume se prijevremeno
troše, naročito u otežanim uvjetima
(veliko opterećenje, velika brzina, dugo
putovanje).
Sustav tijekom vožnje automatski provjerava tlak u gumama.
Četiri žmigavca
Vizualno upozorenje paljenjem pokazivača
smjera, kojim se ostali sudionici u prometu
upozoravaju na kvar, vuču ili nesreću.
F

Č
etiri žmigavca uključuju se pritiskom na
prekidač.
Četiri žmigavca mogu se uključiti i uz prekinut
kontakt.
Sig

103
108_hr_Chap07_securite_ed01-2015

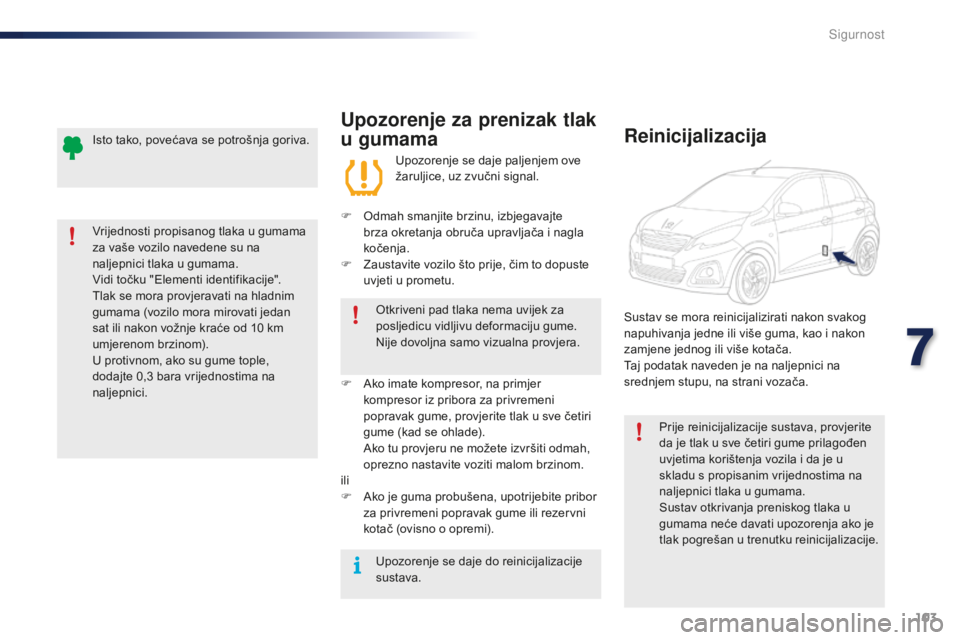

Upozorenje za prenizak tlak
u gumama
Upozorenje se daje paljenjem ove
žaruljice, uz zvučni signal.
F

O

dmah smanjite brzinu, izbjegavajte
brza okretanja obruča upravljača i nagla
kočenja.
F

Z

austavite vozilo što prije, čim to dopuste
uvjeti u prometu.
Otkriveni pad tlaka nema uvijek za
posljedicu vidljivu deformaciju gume.
Nije dovoljna samo vizualna provjera.
F

A

ko imate kompresor, na primjer
kompresor iz pribora za privremeni
popravak gume, provjerite tlak u sve četiri
gume (kad se ohlade).
A

ko tu provjeru ne možete izvršiti odmah,
oprezno nastavite voziti malom brzinom.
ili
F

A

ko je guma probušena, upotrijebite pribor
za privremeni popravak gume ili rezervni
kotač (ovisno o opremi).
Upozorenje se daje do reinicijalizacije
sustava.
Reinicijalizacija
Prije reinicijalizacije sustava, provjerite
da je tlak u sve četiri gume prilagođen
uvjetima korištenja vozila i da je u
skladu s propisanim vrijednostima na
naljepnici tlaka u gumama.
Sustav otkrivanja preniskog tlaka u
gumama neće davati upozorenja ako je
tlak pogrešan u trenutku reinicijalizacije.
Sustav se mora reinicijalizirati nakon svakog
napuhivanja jedne ili više guma, kao i nakon
zamjene jednog ili više kotača.
Taj podatak naveden je na naljepnici na
srednjem stupu, na strani vozača.
Vrijednosti propisanog tlaka u gumama
za vaše vozilo navedene su na
naljepnici tlaka u gumama.
Vidi točku "Elementi identifikacije".
Tlak se mora provjeravati na hladnim
gumama (vozilo mora mirovati jedan
sat ili nakon vožnje kraće od 10

km
umjerenom brzinom).
U protivnom, ako su gume tople,
dodajte 0,3

bara vrijednostima na
naljepnici. Isto tako, povećava se potrošnja goriva.
7
Sigurnost

104
108_hr_Chap07_securite_ed01-2015

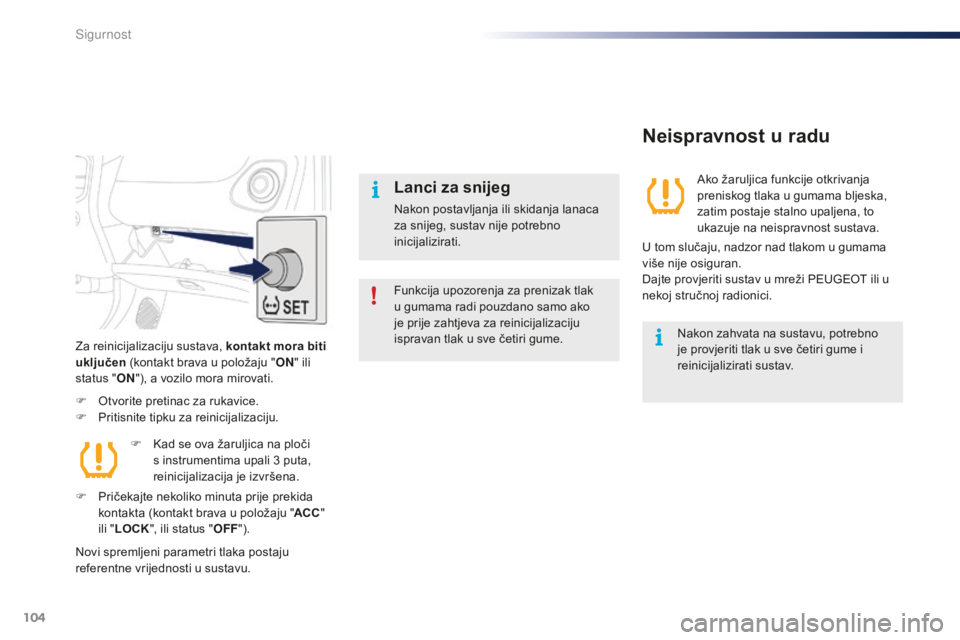

Za reinicijalizaciju sustava, kontakt mora biti
uključen (kontakt brava u položaju " ON" ili
status " ON"), a vozilo mora mirovati.
F

O
tvorite pretinac za rukavice.
F

P
ritisnite tipku za reinicijalizaciju.
Novi spremljeni parametri tlaka postaju
referentne vrijednosti u sustavu. F

K
ad se ova žaruljica na ploči
s instrumentima upali 3
puta,
reinicijalizacija je izvršena.
F

P
ričekajte nekoliko minuta prije prekida
kontakta (kontakt brava u položaju " ACC"
ili " LOCK ", ili status " OFF").
Neispravnost u radu
Ako žaruljica funkcije otkrivanja
preniskog tlaka u gumama bljeska,
zatim postaje stalno upaljena, to
ukazuje na neispravnost sustava.
U tom slučaju, nadzor nad tlakom u gumama
više nije osiguran.
Dajte provjeriti sustav u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Nakon zahvata na sustavu, potrebno
je provjeriti tlak u sve četiri gume i
reinicijalizirati sustav.
Funkcija upozorenja za prenizak tlak
u gumama radi pouzdano samo ako
je prije zahtjeva za reinicijalizaciju
ispravan tlak u sve četiri gume.Lanci za snijeg
Nakon postavljanja ili skidanja lanaca
za snijeg, sustav nije potrebno
inicijalizirati.
Sigurnost

105
108_hr_Chap07_securite_ed01-2015

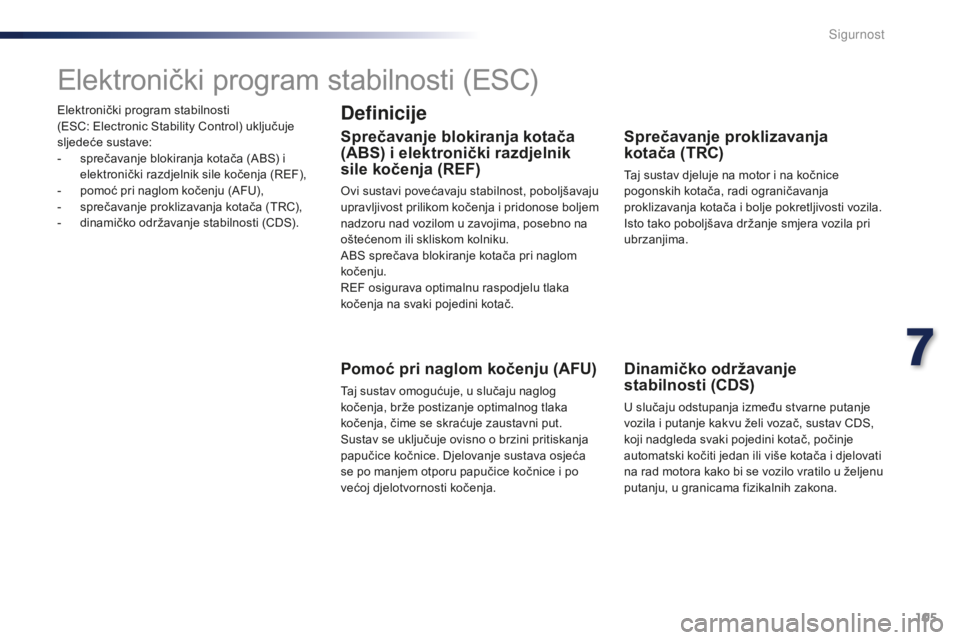

Elektronički program stabilnosti
(ESC: Electronic Stability Control) uključuje
sljedeće sustave:
-
s
prečavanje blokiranja kotača (ABS) i
elektronički razdjelnik sile kočenja (REF),
-

p
omoć pri naglom kočenju (AFU),
-

s
prečavanje proklizavanja kotača (TRC),
-

d
inamičko održavanje stabilnosti (CDS).
Elektronički program stabilnosti (ESC)
Definicije
Sprečavanje blokiranja kotača
(ABS) i elektronički razdjelnik
sile kočenja (REF)
Ovi sustavi povećavaju stabilnost, poboljšavaju
upravljivost prilikom kočenja i pridonose boljem
nadzoru nad vozilom u zavojima, posebno na
oštećenom ili skliskom kolniku.
ABS sprečava blokiranje kotača pri naglom
kočenju.
REF osigurava optimalnu raspodjelu tlaka
kočenja na svaki pojedini kotač.
Pomoć pri naglom kočenju (AFU)
Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja, čime se skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice. Djelovanje sustava osjeća
se po manjem otporu papučice kočnice i po
većoj djelotvornosti kočenja.
Sprečavanje proklizavanja
kotača (TRC)
Taj sustav djeluje na motor i na kočnice
pogonskih kotača, radi ograničavanja
proklizavanja kotača i bolje pokretljivosti vozila.
Isto tako poboljšava držanje smjera vozila pri
ubrzanjima.
Dinamičko održavanje
stabilnosti (CDS)
U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav CDS,
koji nadgleda svaki pojedini kotač, počinje
automatski kočiti jedan ili više kotača i djelovati
na rad motora kako bi se vozilo vratilo u željenu
putanju, u granicama fizikalnih zakona.
7
Sigurnost

106
108_hr_Chap07_securite_ed01-2015

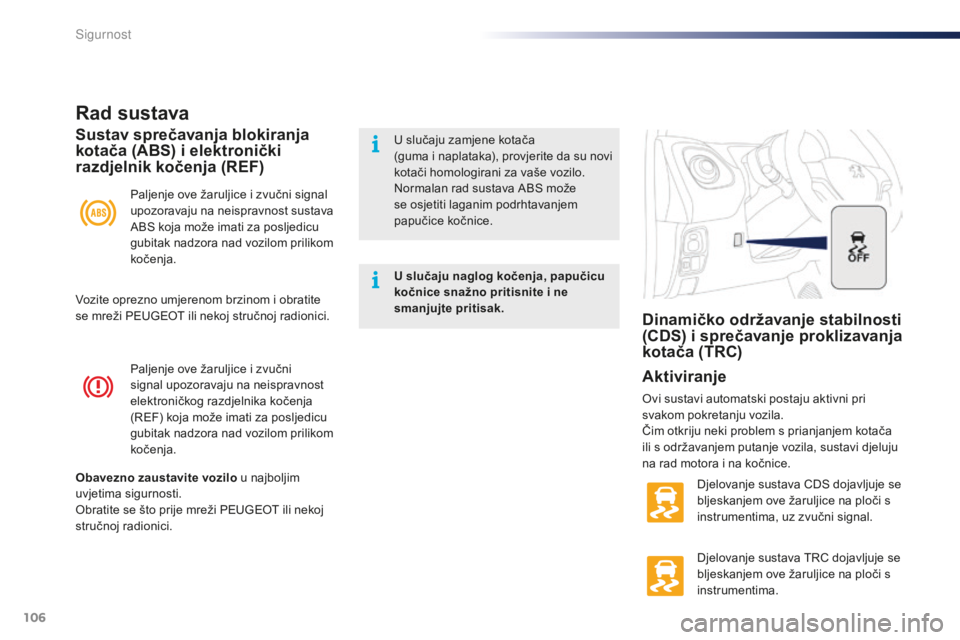

Paljenje ove žaruljice i zvučni
signal upozoravaju na neispravnost
elektroničkog razdjelnika kočenja
(REF) koja može imati za posljedicu
gubitak nadzora nad vozilom prilikom
kočenja.
Rad sustava
Paljenje ove žaruljice i zvučni signal
upozoravaju na neispravnost sustava
ABS koja može imati za posljedicu
gubitak nadzora nad vozilom prilikom
kočenja.
Sustav sprečavanja blokiranja
kotača (ABS) i elektronički
razdjelnik kočenja (REF)U slučaju zamjene kotača
(guma i naplataka), provjerite da su novi
kotači homologirani za vaše vozilo.
Normalan rad sustava ABS može
se osjetiti laganim podrhtavanjem
papučice kočnice.
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne
smanjujte pritisak.
Obavezno zaustavite vozilo u najboljim
uvjetima sigurnosti.
Obratite se što prije mreži PEUGEOT ili nekoj
stručnoj radionici.
Dinamičko održavanje stabilnosti
(CDS) i sprečavanje proklizavanja
kotača (TRC)
Aktiviranje
Ovi sustavi automatski postaju aktivni pri
svakom pokretanju vozila.
Čim otkriju neki problem s prianjanjem kotača
ili s održavanjem putanje vozila, sustavi djeluju
na rad motora i na kočnice. Djelovanje sustava CDS dojavljuje se
bljeskanjem ove žaruljice na ploči s
instrumentima, uz zvučni signal.
Djelovanje sustava TRC dojavljuje se
bljeskanjem ove žaruljice na ploči s
instrumentima.
Vozite oprezno umjerenom brzinom i obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
Sig

107
108_hr_Chap07_securite_ed01-2015

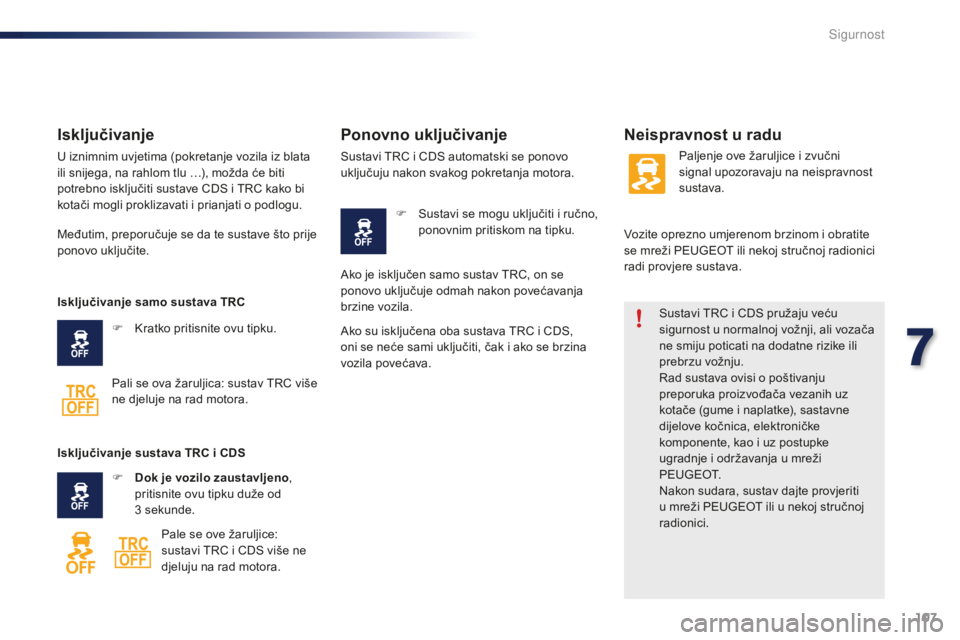

Sustavi TRC i CDS pružaju veću
sigurnost u normalnoj vožnji, ali vozača
ne smiju poticati na dodatne rizike ili
prebrzu vožnju.
Rad sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja u mreži
P E U G E O T.
Nakon sudara, sustav dajte provjeriti
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Isključivanje
U iznimnim uvjetima (pokretanje vozila iz blata
ili snijega, na rahlom tlu …), možda će biti
potrebno isključiti sustave CDS i TRC kako bi
kotači mogli proklizavati i prianjati o podlogu.
Neispravnost u radu
Međutim, preporučuje se da te sustave što prije
ponovo uključite.F

K
ratko pritisnite ovu tipku.
Pali se ova žaruljica: sustav TRC više
ne djeluje na rad motora.
Ponovno uključivanje
Sustavi TRC i CDS automatski se ponovo
uključuju nakon svakog pokretanja motora. F

S
ustavi se mogu uključiti i ručno,
ponovnim pritiskom na tipku. Paljenje ove žaruljice i zvučni
signal upozoravaju na neispravnost
sustava.
Vozite oprezno umjerenom brzinom i obratite
se mreži PEUGEOT ili nekoj stručnoj radionici
radi provjere sustava.
Isključivanje samo sustava TRC
Isključivanje sustava TRC i CDS F

D

ok je vozilo zaustavljeno ,
pritisnite ovu tipku duže od
3

sekunde. Pale se ove žaruljice:
sustavi TRC i CDS više ne
djeluju na rad motora. Ako je isključen samo sustav TRC, on se
ponovo uključuje odmah nakon povećavanja
brzine vozila.
Ako su isključena oba sustava TRC i CDS,
oni se neće sami uključiti, čak i ako se brzina
vozila povećava.
7
Sig

108
108_hr_Chap07_securite_ed01-2015

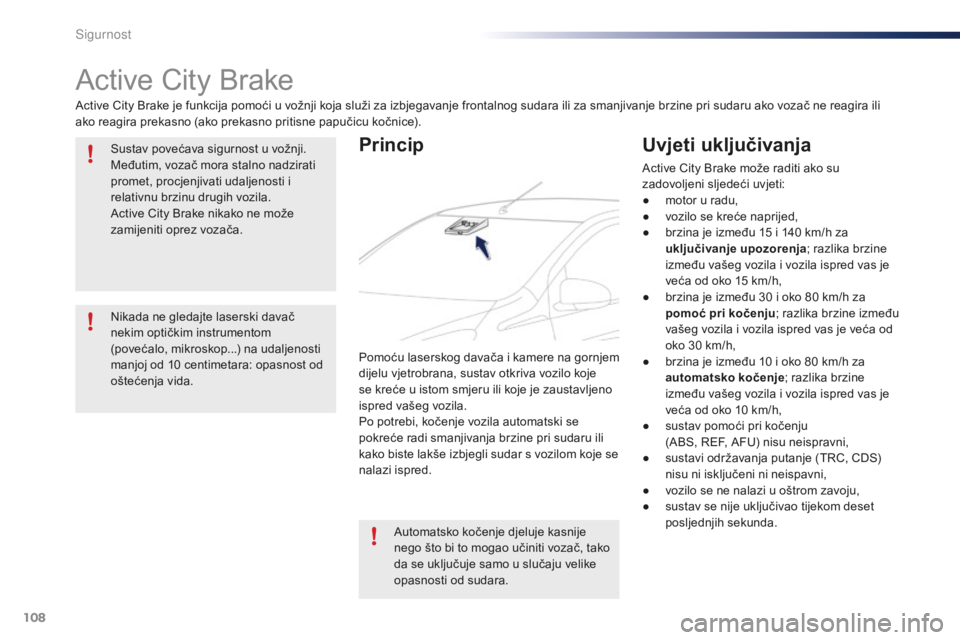

Active City Brake
Active City Brake je funkcija pomoći u vožnji koja služi za izbjegavanje frontalnog sudara ili za smanjivanje brzine pri sudaru ako vozač ne reagira ili
ako reagira prekasno (ako prekasno pritisne papučicu kočnice).Sustav povećava sigurnost u vožnji.
Međutim, vozač mora stalno nadzirati
promet, procjenjivati udaljenosti i
relativnu brzinu drugih vozila.
Active City Brake nikako ne može
zamijeniti oprez vozača.
Nikada ne gledajte laserski davač
nekim optičkim instrumentom
(povećalo, mikroskop...) na udaljenosti
manjoj od 10
centimetara: opasnost od
oštećenja vida.
Automatsko kočenje djeluje kasnije
nego što bi to mogao učiniti vozač, tako
da se uključuje samo u slučaju velike
opasnosti od sudara.
Princip
Pomoću laserskog davača i kamere na gornjem
dijelu vjetrobrana, sustav otkriva vozilo koje
se kreće u istom smjeru ili koje je zaustavljeno
ispred vašeg vozila.
Po potrebi, kočenje vozila automatski se
pokreće radi smanjivanja brzine pri sudaru ili
kako biste lakše izbjegli sudar s vozilom koje se
nalazi ispred.
Uvjeti uključivanja
Active City Brake može raditi ako su
zadovoljeni sljedeći uvjeti:
●
m
otor u radu,
●

v
ozilo se kreće naprijed,
●

b
rzina je između 15 i 140 km/h za
uključivanje upozorenja ; razlika brzine
između vašeg vozila i vozila ispred vas je
veća od oko 15
km/h,
●

b
rzina je između 30 i oko 80 km/h za
pomoć pri kočenju ; razlika brzine između
vašeg vozila i vozila ispred vas je veća od
oko 30
km/h,
●

b
rzina je između 10 i oko 80 km/h za
automatsko kočenje ; razlika brzine
između vašeg vozila i vozila ispred vas je
veća od oko 10
km/h,
●

s
ustav pomoći pri kočenju
(ABS, REF, AFU) nisu neispravni,
●

s
ustavi održavanja putanje (TRC, CDS)
nisu ni isključeni ni neispavni,
●

v
ozilo se ne nalazi u oštrom zavoju,
●

s
ustav se nije uključivao tijekom deset
posljednjih sekunda.
Sig
