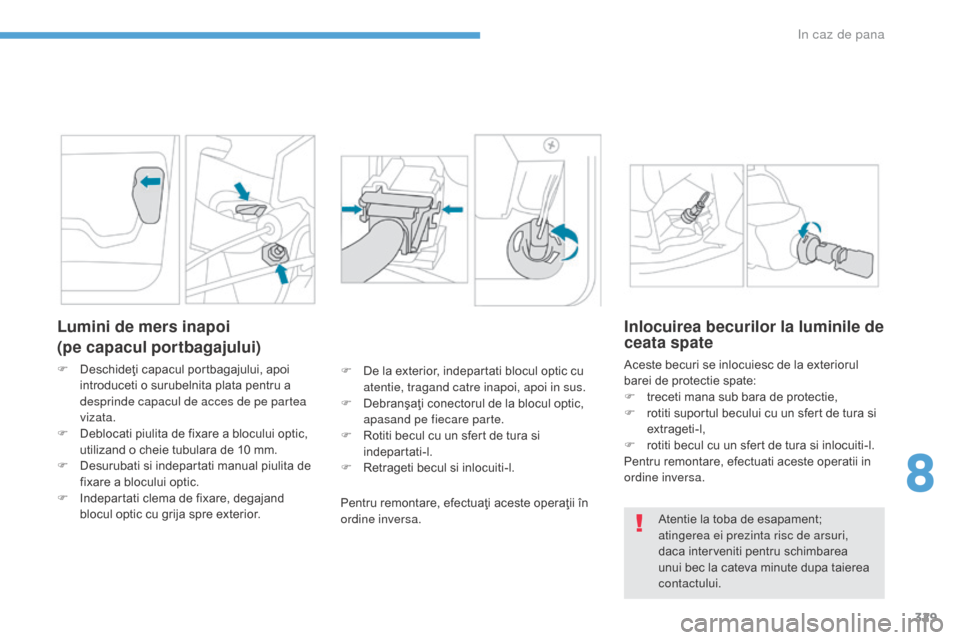

Lumini de mers inapoi
(pe capacul portbagajului)
F Deschideţi capacul portbagajului, apoi introduceti o surubelnita plata pentru a
desprinde capacul de acces de pe partea
vizata.
F

D
eblocati piulita de fixare a blocului optic,
utilizand o cheie tubulara de 10 mm.
F

D
esurubati si indepartati manual piulita de
fixare a blocului optic.
F

I
ndepartati clema de fixare, degajand
blocul optic cu grija spre exterior. F
D e la exterior, indepartati blocul optic cu
atentie, tragand catre inapoi, apoi in sus.
F

D
ebranşaţi conectorul de la blocul optic,
apasand pe fiecare parte.
F

R
otiti becul cu un sfert de tura si
indepartati-l.
F

R
etrageti becul si inlocuiti-l.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Inlocuirea becurilor la luminile de
ceata spate
Aceste becuri se inlocuiesc de la exteriorul
barei de protectie spate:
F
t
receti mana sub bara de protectie,
F

r
otiti suportul becului cu un sfert de tura si
extrageti-l,
F

r
otiti becul cu un sfert de tura si inlocuiti-l.
Pentru remontare, efectuati aceste operatii in
ordine inversa.
Atentie la toba de esapament;
atingerea ei prezinta risc de arsuri,
daca interveniti pentru schimbarea
unui bec la cateva minute dupa taierea
contactului.
8
In caz de pana

330
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

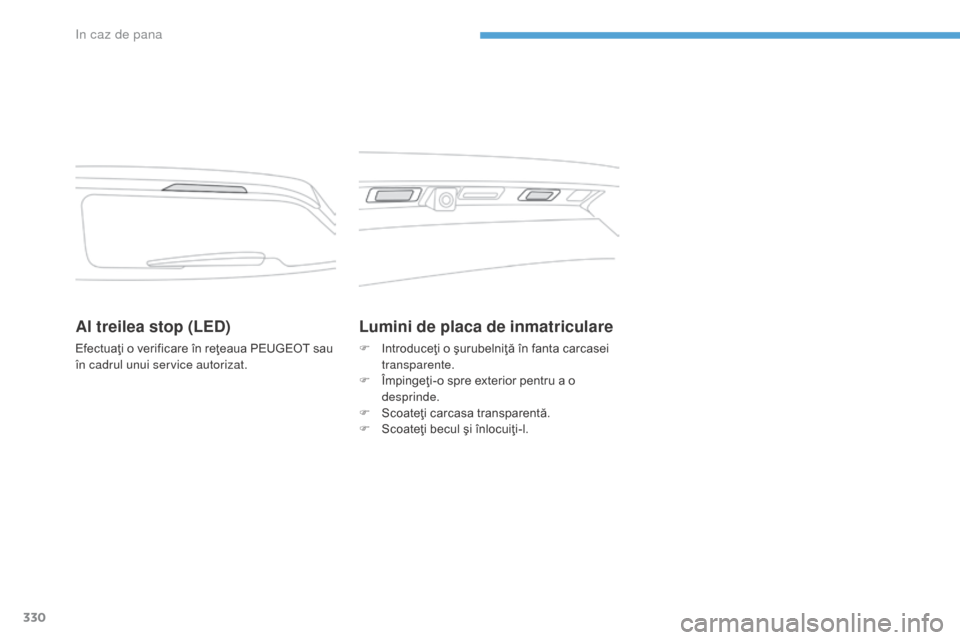

Al treilea stop (LED)
Efectuaţi o verificare în reţeaua PEUGEOT sau
în cadrul unui service autorizat.
Lumini de placa de inmatriculare
F Introduceţi o şurubelniţă în fanta carcasei transparente.
F

Î
mpingeţi-o spre exterior pentru a o
desprinde.
F

S
coateţi carcasa transparentă.
F

S
coateţi becul şi înlocuiţi-l.
In caz de pana

331
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

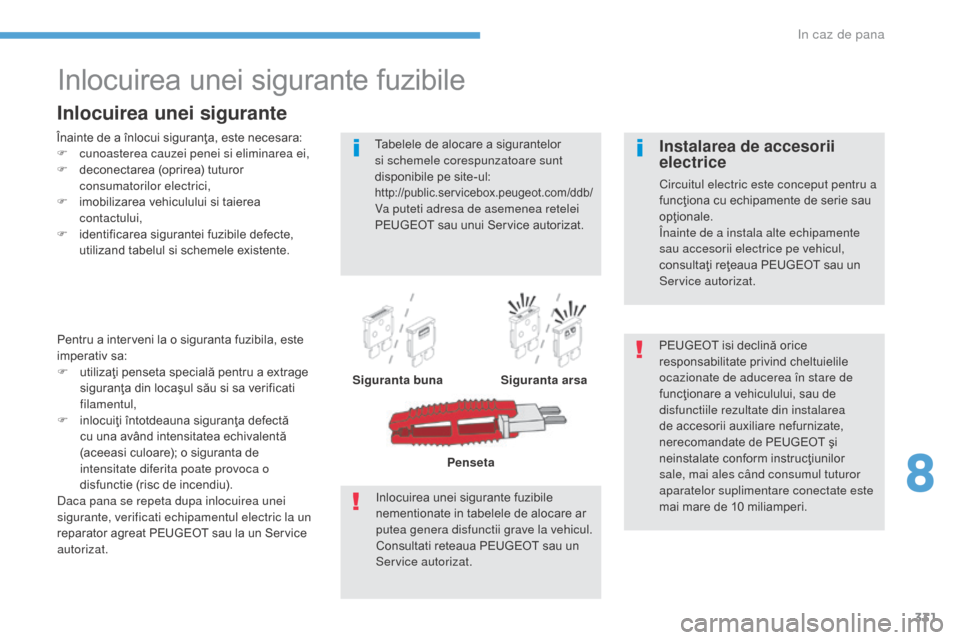

Inlocuirea unei sigurante fuzibile
Înainte de a înlocui siguranţa, este necesara:
F c unoasterea cauzei penei si eliminarea ei,
F

de
conectarea (oprirea) tuturor
consumatorilor electrici,
F

i
mobilizarea vehiculului si taierea
contactului,
F

i
dentificarea sigurantei fuzibile defecte,
utilizand tabelul si schemele existente.
Inlocuirea unei sigurante
Tabelele de alocare a sigurantelor
si schemele corespunzatoare sunt
disponibile pe site-ul:
http://public.servicebox.peugeot.com/ddb/Va puteti adresa de asemenea retelei
PEUGEOT sau unui Service autorizat.
Pentru a interveni la o siguranta fuzibila, este
imperativ sa:
F

u

tilizaţi penseta specială pentru a extrage
siguranţa din locaşul său si sa verificati
filamentul,
F

i

nlocuiţi întotdeauna siguranţa defectă
cu una având intensitatea echivalentă
(aceeasi culoare); o siguranta de
intensitate diferita poate provoca o
disfunctie (risc de incendiu).
Daca pana se repeta dupa inlocuirea unei
sigurante, verificati echipamentul electric la un
reparator agreat PEUGEOT sau la un Service
autorizat. Siguranta buna
Siguranta arsa
Penseta
Inlocuirea unei sigurante fuzibile
nementionate in tabelele de alocare ar
putea genera disfunctii grave la vehicul.
Consultati reteaua PEUGEOT sau un
Service autorizat. PEUGEOT isi declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcţionare a vehiculului, sau de
disfunctiile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de PEUGEOT şi
neinstalate conform instrucţiunilor
sale, mai ales când consumul tuturor
aparatelor suplimentare conectate este
mai mare de 10 miliamperi.
Instalarea de accesorii
electrice
Circuitul electric este conceput pentru a
funcţiona cu echipamente de serie sau
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehicul,
consultaţi reţeaua PEUGEOT sau un
Service autorizat.
8
In caz de pana

332
3008-2_ro_Chap08_en cas-de-panne_ed01-2016
Baterie 12 V
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Generalitati
Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie la o baterie trebuie
efectuata intrun mediu aerisit, ferit de foc
deschis sau surse de scantei, pentru a
evita orice risc de explozie sau incendiu.
Spalati-va mainile la terminarea
operatiilor.
Daca vehiculul este echipat cu cutie de
viteze automata, nu incercati niciodata
sa porniti motorul prin impingerea
vehiculului.
Bateriile contin substante nocive ca
acidul sulfuric si plumbul.
Ele trebuie eliminate cu respectarea
prevederilor legale si nu trebuie in
niciun caz aruncate impreuna cu
gunoiul menajer.
Predati bateriile uzate de orice tip la un
punct de colectare specializat.
Baterii de pornire cu plumb
Acces la baterie
Bateria este amplasata in compartimentul
motorului.
Pentru acces la borna (+):
F

d
eblocati capota, actionand comanda de la
interior, apoi comanda de la exterior,
F

r
idicati capota, apoi fixati-o cu tija sa.
(+) Borna pozitiva.
Ea comporta un colier cu blocare rapida.
(-) Borna negativa.
Borna negativa a bateriei nefiind accesibila,
un punct de masa detasat este amplasat in
apropierea bateriei.
In caz de pana

333
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

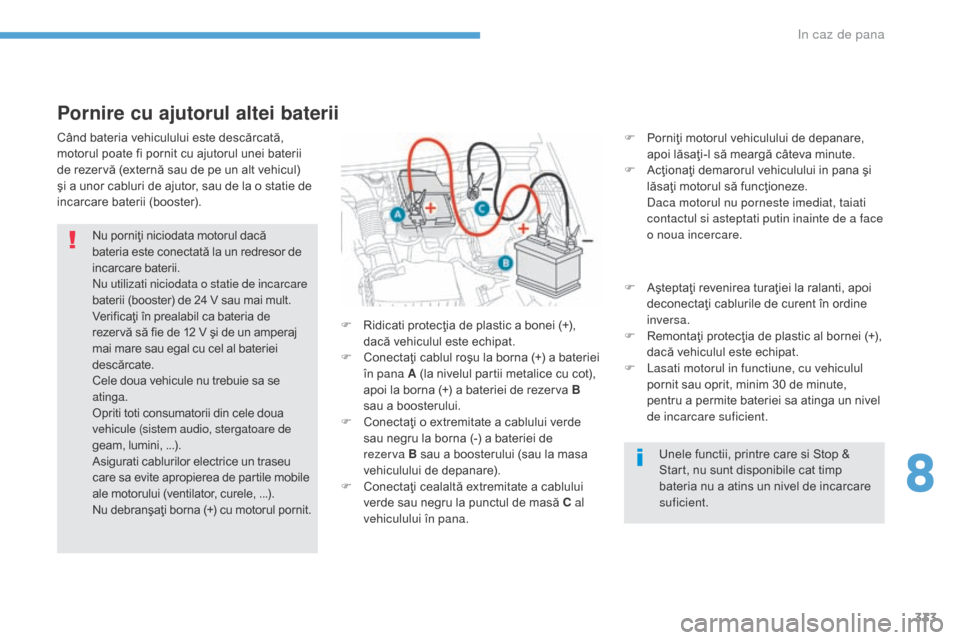

Pornire cu ajutorul altei baterii
F Porniţi motorul vehiculului de depanare, apoi lăsaţi-l să meargă câteva minute.
F

A
cţionaţi demarorul vehiculului in pana şi
lăsaţi motorul să funcţioneze.
D

aca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face
o noua incercare.
F

A
şteptaţi revenirea turaţiei la ralanti, apoi
deconectaţi cablurile de curent în ordine
inversa.
F

R
emontaţi protecţia de plastic al bornei (+),
dacă vehiculul este echipat.
F

L
asati motorul in functiune, cu vehiculul
pornit sau oprit, minim 30 de minute,
pentru a permite bateriei sa atinga un nivel
de incarcare suficient.
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul)
şi a unor cabluri de ajutor, sau de la o statie de
incarcare baterii (booster).
Nu porniţi niciodata motorul dacă
bateria este conectată la un redresor de
incarcare baterii.
Nu utilizati niciodata o statie de incarcare
baterii (booster) de 24 V sau mai mult.
Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Cele doua vehicule nu trebuie sa se
atinga.
Opriti toti consumatorii din cele doua
vehicule (sistem audio, stergatoare de
geam, lumini, ...).
Asigurati cablurilor electrice un traseu
care sa evite apropierea de partile mobile
ale motorului (ventilator, curele, ...).
Nu debranşaţi borna (+) cu motorul pornit. F

R

idicati protecţia de plastic a bonei (+),
dacă vehiculul este echipat.
F

C

onectaţi cablul roşu la borna (+) a bateriei
în pana A (la nivelul partii metalice cu cot),
apoi la borna (+) a bateriei de rezerva B
sau a boosterului.
F

C

onectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezerva B sau a boosterului (sau la masa
vehiculului de depanare).
F

C

onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C al
vehiculului în pana. Unele functii, printre care si Stop &
Start, nu sunt disponibile cat timp
bateria nu a atins un nivel de incarcare
suficient.
8
In caz de pana

334
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

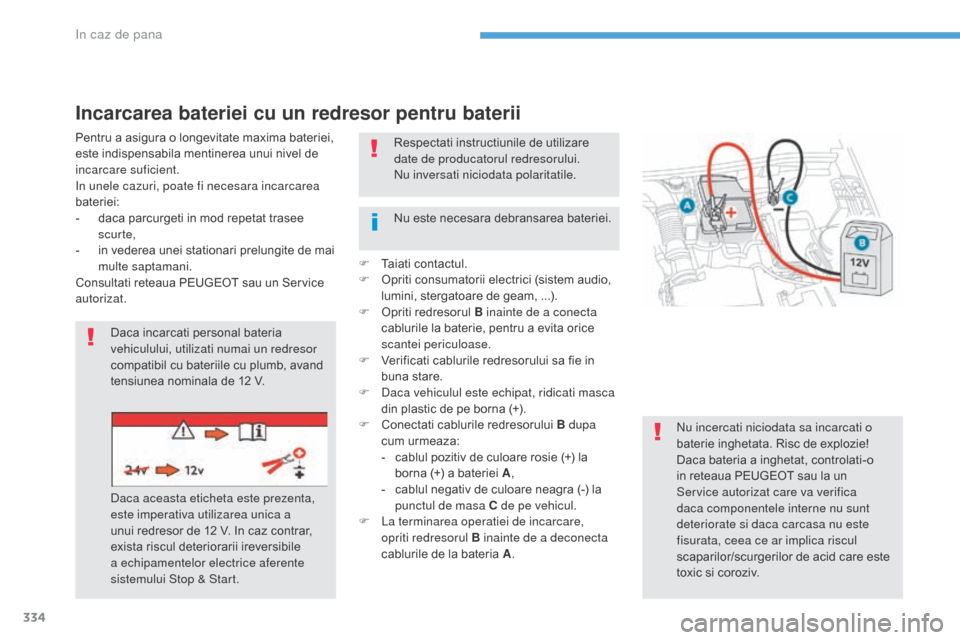

Incarcarea bateriei cu un redresor pentru baterii
Pentru a asigura o longevitate maxima bateriei,
este indispensabila mentinerea unui nivel de
incarcare suficient.
In unele cazuri, poate fi necesara incarcarea
bateriei:
-
d
aca parcurgeti in mod repetat trasee
scurte,
-

i
n vederea unei stationari prelungite de mai
multe saptamani.
Consultati reteaua PEUGEOT sau un Service
autorizat. F

T
aiati contactul.
F

O
priti consumatorii electrici (sistem audio,
lumini, stergatoare de geam, ...).
F

O
priti redresorul B inainte de a conecta
cablurile la baterie, pentru a evita orice
scantei periculoase.
F

V
erificati cablurile redresorului sa fie in
buna stare.
F

D
aca vehiculul este echipat, ridicati masca
din plastic de pe borna (+).
F

C
onectati cablurile redresorului B dupa
cum urmeaza:
-

c
ablul pozitiv de culoare rosie (+) la
borna (+) a bateriei A ,
-

c
ablul negativ de culoare neagra (-) la
punctul de masa C de pe vehicul.
F

L
a terminarea operatiei de incarcare,
opriti redresorul B inainte de a deconecta
cablurile de la bateria A .
Daca incarcati personal bateria
vehiculului, utilizati numai un redresor
compatibil cu bateriile cu plumb, avand
tensiunea nominala de 12 V.
Daca aceasta eticheta este prezenta,
este imperativa utilizarea unica a
unui redresor de 12 V. In caz contrar,
exista riscul deteriorarii ireversibile
a echipamentelor electrice aferente
sistemului Stop & Start. Respectati instructiunile de utilizare
date de producatorul redresorului.
Nu inversati niciodata polaritatile.
Nu incercati niciodata sa incarcati o
baterie inghetata. Risc de explozie!
Daca bateria a inghetat, controlati-o
in reteaua PEUGEOT sau la un
Service autorizat care va verifica
daca componentele interne nu sunt
deteriorate si daca carcasa nu este
fisurata, ceea ce ar implica riscul
scaparilor/scurgerilor de acid care este
toxic si coroziv.
Nu este necesara debransarea bateriei.
In caz de pana

335
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

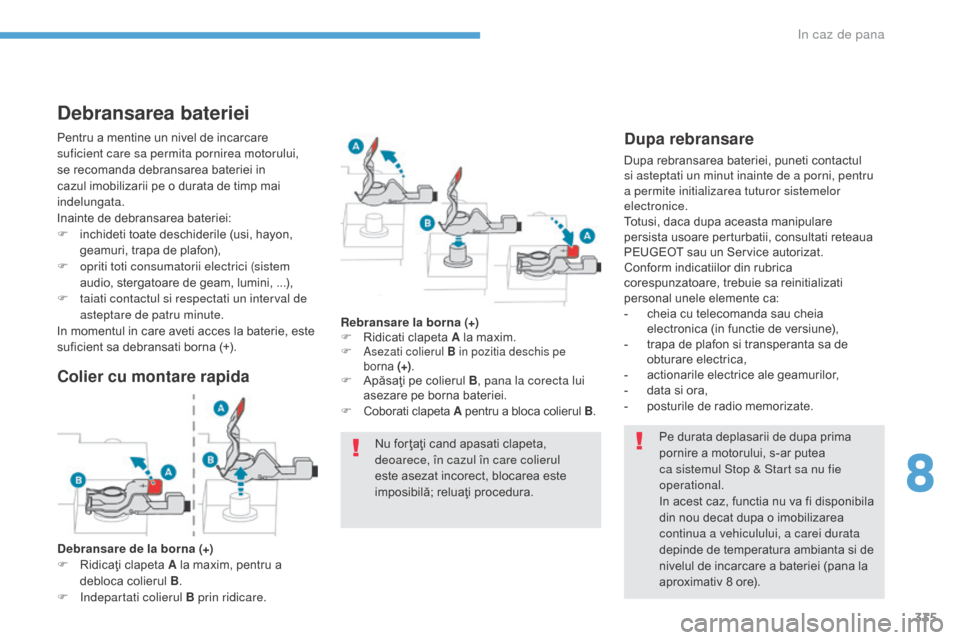

Debransarea bateriei
Pe durata deplasarii de dupa prima
pornire a motorului, s-ar putea
ca sistemul Stop & Start sa nu fie
operational.
In acest caz, functia nu va fi disponibila
din nou decat dupa o imobilizarea
continua a vehiculului, a carei durata
depinde de temperatura ambianta si de
nivelul de incarcare a bateriei (pana la
aproximativ 8 ore).
Pentru a mentine un nivel de incarcare
suficient care sa permita pornirea motorului,
se recomanda debransarea bateriei in
cazul imobilizarii pe o durata de timp mai
indelungata.
Inainte de debransarea bateriei:
F

i

nchideti toate deschiderile (usi, hayon,
geamuri, trapa de plafon),
F

o

priti toti consumatorii electrici (sistem
audio, stergatoare de geam, lumini, ...),
F

t

aiati contactul si respectati un interval de
asteptare de patru minute.
In momentul in care aveti acces la baterie, este
suficient sa debransati borna (+).
Dupa rebransare
Dupa rebransarea bateriei, puneti contactul
si asteptati un minut inainte de a porni, pentru
a permite initializarea tuturor sistemelor
electronice.
Totusi, daca dupa aceasta manipulare
persista usoare perturbatii, consultati reteaua
PEUGEOT sau un Service autorizat.
Conform indicatiilor din rubrica
corespunzatoare, trebuie sa reinitializati
personal unele elemente ca:
-

c
heia cu telecomanda sau cheia
electronica (in functie de versiune),
-

t
rapa de plafon si transperanta sa de
obturare electrica,
-

a
ctionarile electrice ale geamurilor,
-

d
ata si ora,
-

p
osturile de radio memorizate.
Colier cu montare rapida
Debransare de la borna (+)
F R idicaţi clapeta A la maxim, pentru a
debloca colierul B .
F

I
ndepartati colierul B prin ridicare. Rebransare la borna (+)
F

R
idicati clapeta A la maxim.
F
Asezati colierul B in pozitia deschis pe
borna (+)
.F Apăsaţi pe colierul B, pana la corecta lui
asezare pe borna bateriei.
F

C
oborati clapeta A pentru a bloca colierul B .
Nu for ţaţi cand apasati clapeta,
deoarece, în cazul în care colierul
este asezat incorect, blocarea este
imposibilă; reluaţi procedura.
8
In caz de pana

336
3008-2_ro_Chap08_en cas-de-panne_ed01-2016

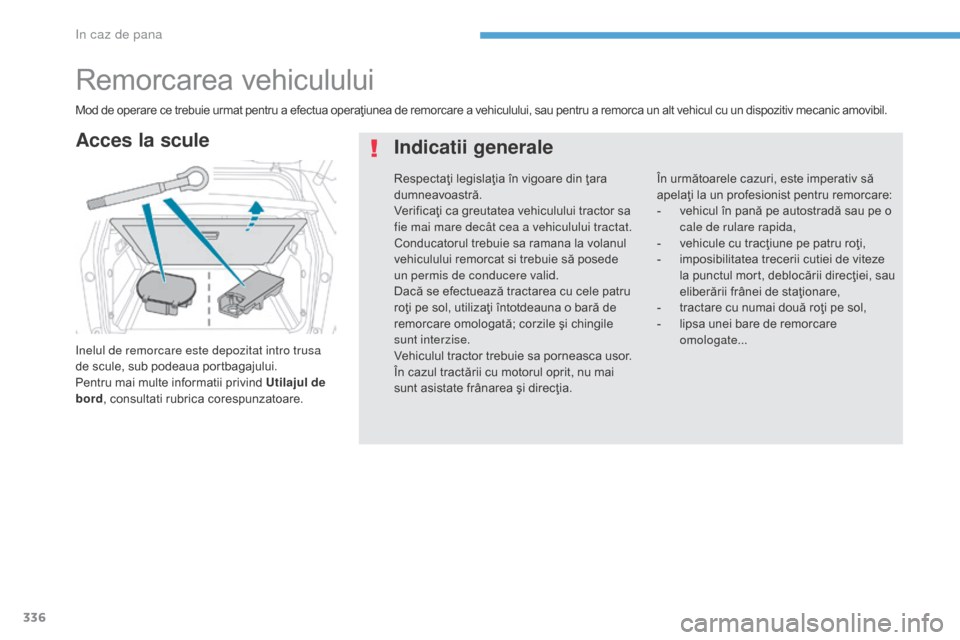

Remorcarea vehiculului
Inelul de remorcare este depozitat intro trusa
de scule, sub podeaua portbagajului.
Pentru mai multe informatii privind Utilajul de
bord, consultati rubrica corespunzatoare.
Acces la scule
Indicatii generale
În următoarele cazuri, este imperativ să
apelaţi la un profesionist pentru remorcare:
-

v
ehicul în pană pe autostradă sau pe o
cale de rulare rapida,
-

v
ehicule cu tracţiune pe patru roţi,
-

i
mposibilitatea trecerii cutiei de viteze
la punctul mort, deblocării direcţiei, sau
eliberării frânei de staţionare,
-

t
ractare cu numai două roţi pe sol,
-

l
ipsa unei bare de remorcare
omologate...
Mod de operare ce trebuie urmat pentru a efectua operaţiunea de remorcare a vehiculului, sau pentru a remorca un alt vehicul cu un dispozitiv mecanic amovibil.
Respectaţi legislaţia în vigoare din ţara
dumneavoastră.
Verificaţi ca greutatea vehiculului tractor sa
fie mai mare decât cea a vehiculului tractat.
Conducatorul trebuie sa ramana la volanul
vehiculului remorcat si trebuie să posede
un permis de conducere valid.
Dacă se efectuează tractarea cu cele patru
roţi pe sol, utilizaţi întotdeauna o bară de
remorcare omologată; corzile şi chingile
sunt interzise.
Vehiculul tractor trebuie sa porneasca usor.
În cazul tractării cu motorul oprit, nu mai
sunt asistate frânarea şi direcţia.
In caz de pana

337
3008-2_ro_Chap08_en cas-de-panne_ed01-2016
F În bara de protectie faţă, deschideţi obturatorul apăsând pe partea lui
superioara.
F

Î
nşurubaţi complet inelul de remorcare.
F

I
nstalaţi o bară de tractare.
Remorcarea propriului
vehicul
F În bara de protectie spate, desprindeţi obturatorul apăsând pe partea sa stanga.
F

Î
nşurubaţi complet inelul de remorcare.
F

I
nstalaţi o bară de tractare.
F

A
prindeţi luminile de avarie pe ambele
vehicule.
F

P
orniti usor si rulati pe o distanta redusa.
Remorcarea altui vehicul
F Deblocati directia si eliberati frana de parcare.
F

A
prindeţi luminile de avarie pe ambele
vehicule.
F

P
orniti usor si rulati pe o distanta redusa.F

P
oziţionaţi maneta cutiei de viteze
în punctul mort (mod N pentru cutia
de viteze automata).
N
erespectarea acestei indicatii
poate duce la deteriorarea unor
subansamble (frânare, transmisie...)
şi la absenţa asistenţei la frânare la
repornirea motorului.
8
In caz de pana

338
3008-2_ro_Chap09_caracteristiques_ed01-2016

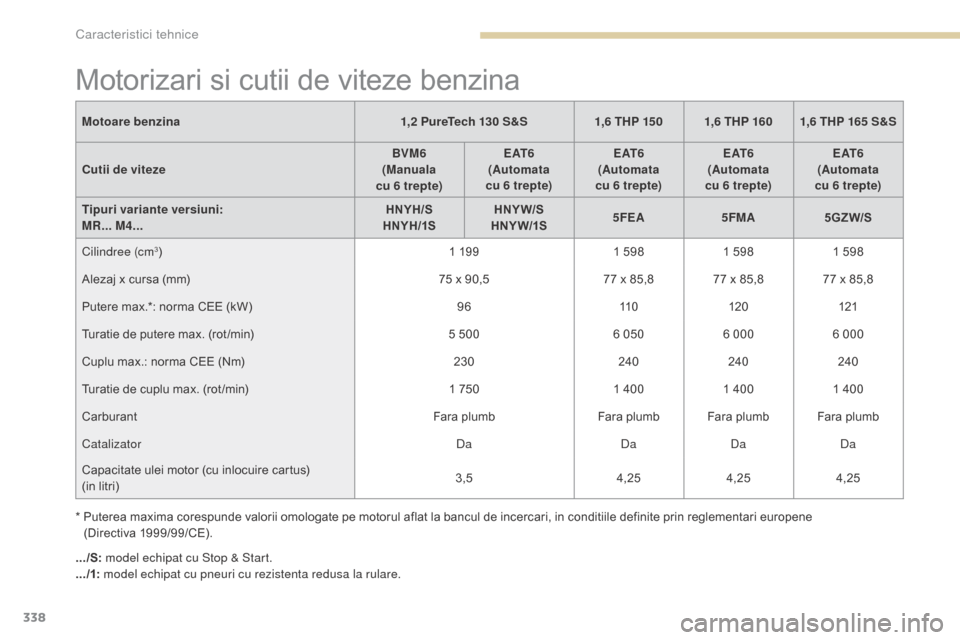

Motorizari si cutii de viteze benzina
Motoare benzina1,2 PureTech 130 S&S1,6 THP 150 1,6 THP 160 1,6 THP 165 S&S
Cutii de viteze BVM6
(Manuala
cu
6 trepte)E AT 6
(Automata
cu
6 trepte)E AT 6
(Automata
cu
6 trepte)E AT 6
(Automata
cu
6 trepte)E AT 6
(Automata
cu
6 trepte)
Tipuri variante versiuni:
MR... M4... HNYH/S
HNYH/1S HNYW/S
HNY W/1S 5FEA
5FMA5GZW/S
Cilindree (cm
3) 1 1991 5981 5981 598
Alezaj x cursa (mm) 75 x 90,577 x 85,8 77 x 85,8 77 x 85,8
Putere max.*: norma CEE (kW) 9611 0120 121
Turatie de putere max. (rot /min) 5 5006 0506 000 6 000
Cuplu max.: norma CEE (Nm) 230240240240
Turatie de cuplu max. (rot /min) 1 7501 4001 4001 400
Carburant Fara plumbFara plumb Fara plumb Fara plumb
Catalizator DaDaDaDa
Capacitate ulei motor (cu inlocuire cartus)
(in

litri) 3,5
4,254,254,25
.../S: model echipat cu Stop & Start.
.../1: model echipat cu pneuri cu rezistenta redusa la rulare.
*

P

uterea maxima corespunde valorii omologate pe motorul aflat la bancul de incercari, in conditiile definite prin reglementari europene
(Directiva
1

999/99/CE).
Caracteristici tehnice
