Peugeot 307 SW 2003 Instrukcja Obsługi (in Polish)

14-04-2003

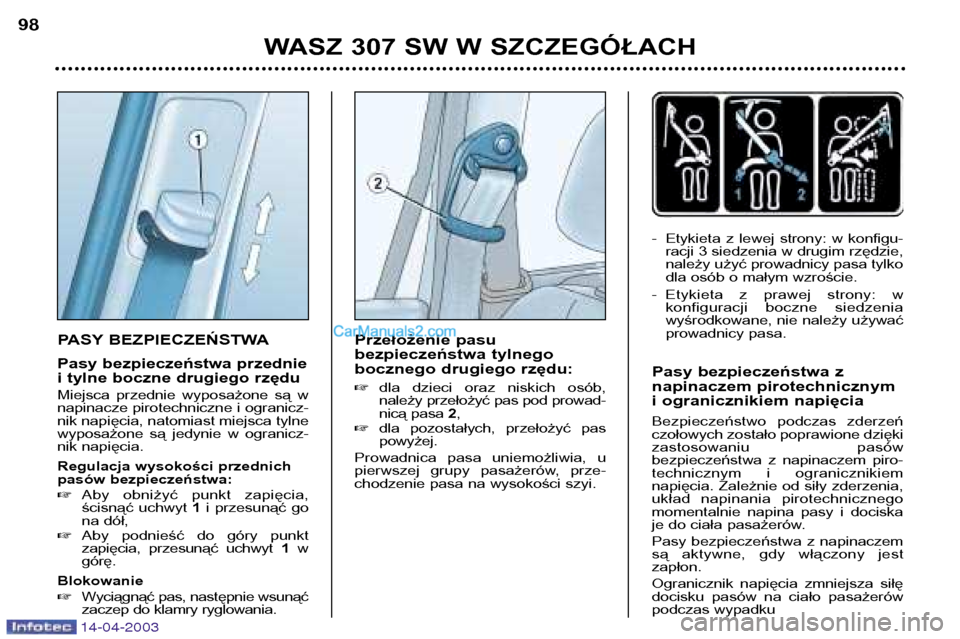

PASY BEZPIECZEŃSTWA
Pasy bezpieczeństwa przednie
i tylne boczne drugiego rzędu
Miejsca przednie wyposażone są w
napinacze pirotechniczne i ogranicz-nik napięcia, natomiast miejsca tylne
wyposażone są jedynie w ogranicz-
nik napięcia.
Regulacja wysokości przednich
pasów bezpieczeństwa: Aby obniżyć punkt zapięcia,
ścisnąć uchwyt 1i przesunąć go
na dół,
Aby podnieść do góry punkt
zapięcia, przesunąć uchwyt 1w
górę.
Blokowanie Wyciągnąć pas, następnie wsunąć
zaczep do klamry ryglowania. Przełożenie pasu
bezpieczeństwa tylnego
bocznego drugiego rzędu:
dla dzieci oraz niskich osób,
należy przełożyć pas pod prowad-
nicą pasa 2,
dla pozostałych, przełożyć paspowyżej.
Prowadnica pasa uniemożliwia, u
pierwszej grupy pasażerów, prze-
chodzenie pasa na wysokości szyi. - Etykieta z lewej strony: w konfigu-
racji 3 siedzenia w drugim rzędzie,należy użyć prowadnicy pasa tylko
dla osób o małym wzroście.
- Etykieta z prawej strony: w konfiguracji boczne siedzenia
wyśrodkowane, nie należy używać
prowadnicy pasa.
Pasy bezpieczeństwa z
napinaczem pirotechnicznym
i ogranicznikiem napięcia
Bezpieczeństwo podczas zderzeń
czołowych zostało poprawione dzięki
zastosowaniu pasów
bezpieczeństwa z napinaczem piro-
technicznym i ogranicznikiem
napięcia. Zależnie od siły zderzenia,
układ napinania pirotechnicznego
momentalnie napina pasy i dociska
je do ciała pasażerów.
Pasy bezpieczeństwa z napinaczem
są aktywne, gdy włączony jestzapłon.
Ogranicznik napięcia zmniejsza siłę
docisku pasów na ciało pasażerów
podczas wypadku
WASZ 307 SW W SZCZEGÓŁACH
98

14-04-2003
WASZ 307 SW W SZCZEGÓŁACH99

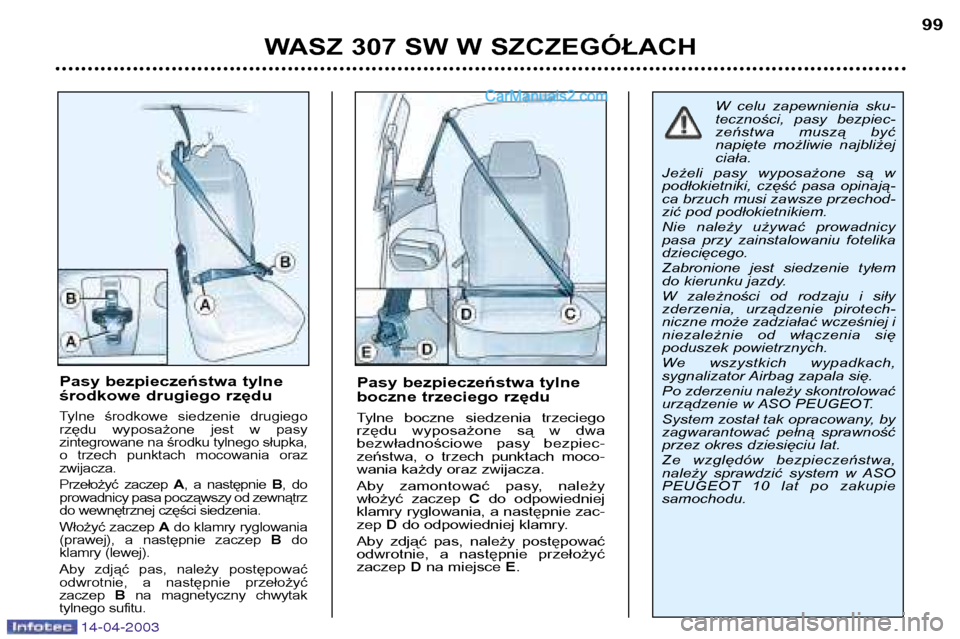

Pasy bezpieczeństwa tylne
boczne trzeciego rzędu
Tylne boczne siedzenia trzeciego
rzędu wyposażone są w dwa
bezwładnościowe pasy bezpiec-
zeństwa, o trzech punktach moco-
wania każdy oraz zwijacza.
Aby zamontować pasy, należy
włożyć zaczep
Cdo odpowiedniej
klamry ryglowania, a następnie zac-zep Ddo odpowiedniej klamry.
Aby zdjąć pas, należy postępować
odwrotnie, a następnie przełożyćzaczep Dna miejsce E.
W celu zapewnienia sku-
teczności, pasy bezpiec-
zeństwa muszą być
napięte możliwie najbliżejciała.
Jeżeli pasy wyposażone są w
podłokietniki, część pasa opinają-ca brzuch musi zawsze przechod-
zić pod podłokietnikiem.
Nie należy używać prowadnicy
pasa przy zainstalowaniu fotelikadziecięcego.
Zabronione jest siedzenie tyłem
do kierunku jazdy.
W zależności od rodzaju i siły
zderzenia, urządzenie pirotech-
niczne może zadziałać wcześniej i
niezależnie od włączenia się
poduszek powietrznych.
We wszystkich wypadkach,
sygnalizator Airbag zapala się.
Po zderzeniu należy skontrolować
urządzenie w ASO PEUGEOT.
System został tak opracowany, by
zagwarantować pełną sprawność
przez okres dziesięciu lat.
Ze względów bezpieczeństwa,
należy sprawdzić system w ASO
PEUGEOT 10 lat po zakupiesamochodu.
Pasy bezpieczeństwa tylne
środkowe drugiego rzędu
Tylne środkowe siedzenie drugiego
rzędu wyposażone jest w pasy
zintegrowane na środku tylnego słupka,
o trzech punktach mocowania oraz zwijacza.
Przełożyć zaczep A, a następnie B, do
prowadnicy pasa począwszy od zewnątrz
do wewnętrznej części siedzenia.
Włożyć zaczep Ado klamry ryglowania
(prawej), a następnie zaczep Bdo
klamry (lewej).
Aby zdjąć pas, należy postępować
odwrotnie, a następnie przełożyć zaczep Bna magnetyczny chwytak
tylnego sufitu.

14-04-2003
5 miejsc
4 miejsca z położeniem stolik

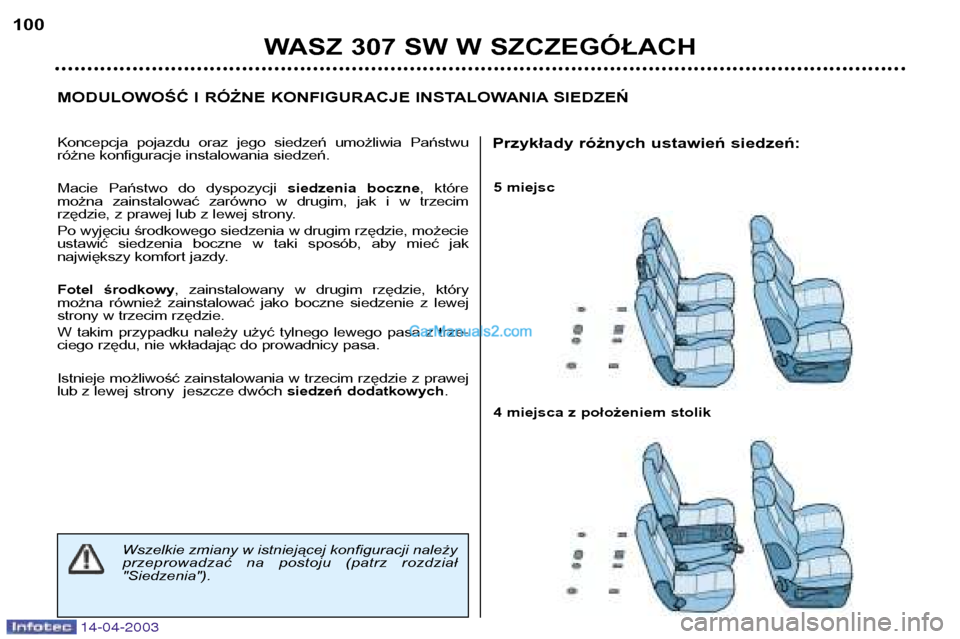

MODULOWOŚĆ I RÓŻNE KONFIGURACJE INSTALOWANIA SIEDZEŃ
WASZ 307 SW W SZCZEGÓŁACH
100
Koncepcja pojazdu oraz jego siedzeń umożliwia Państwu
różne konfiguracje instalowania siedzeń.
Macie Państwo do dyspozycji
siedzenia boczne, które
można zainstalować zarówno w drugim, jak i w trzecim
rzędzie, z prawej lub z lewej strony.
Po wyjęciu środkowego siedzenia w drugim rzędzie, możecie
ustawić siedzenia boczne w taki sposób, aby mieć jak
największy komfort jazdy.
Fotel środkowy , zainstalowany w drugim rzędzie, który
można również zainstalować jako boczne siedzenie z lewej
strony w trzecim rzędzie.
W takim przypadku należy użyć tylnego lewego pasa z trze-
ciego rzędu, nie wkładając do prowadnicy pasa.
Istnieje możliwość zainstalowania w trzecim rzędzie z prawej
lub z lewej strony jeszcze dwóch siedzeń dodatkowych.
Wszelkie zmiany w istniejącej konfiguracji należy
przeprowadzać na postoju (patrz rozdział"Siedzenia").
Przykłady różnych ustawień siedzeń:

14-04-2003

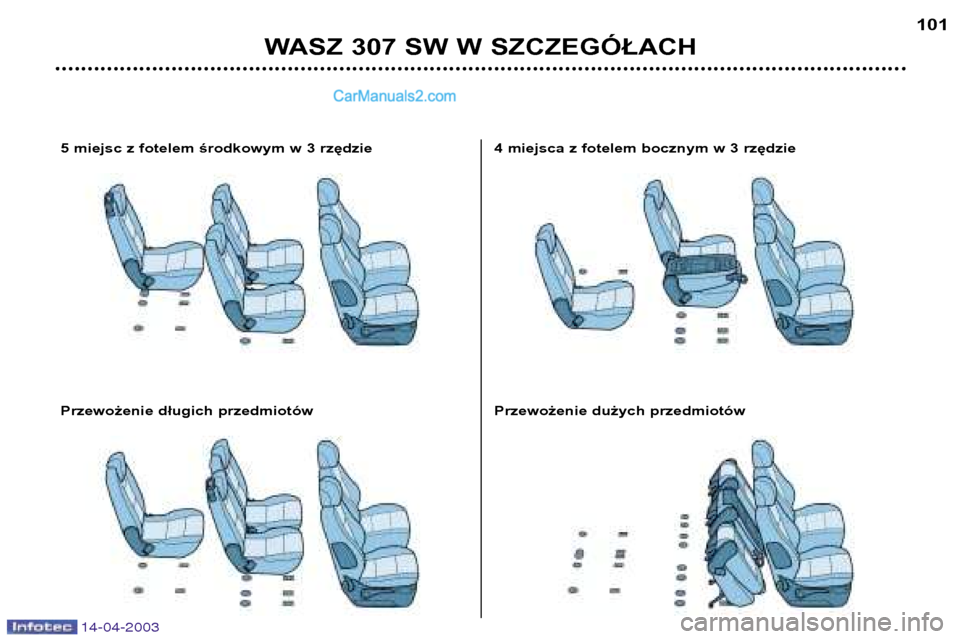

WASZ 307 SW W SZCZEGÓŁACH101
4 miejsca z fotelem bocznym w 3 rzędzie
Przewożenie dużych przedmiotów5 miejsc z fotelem środkowym w 3 rzędzie
Przewożenie długich przedmiotów

14-04-2003
WASZ 307 SW W SZCZEGÓŁACH
102

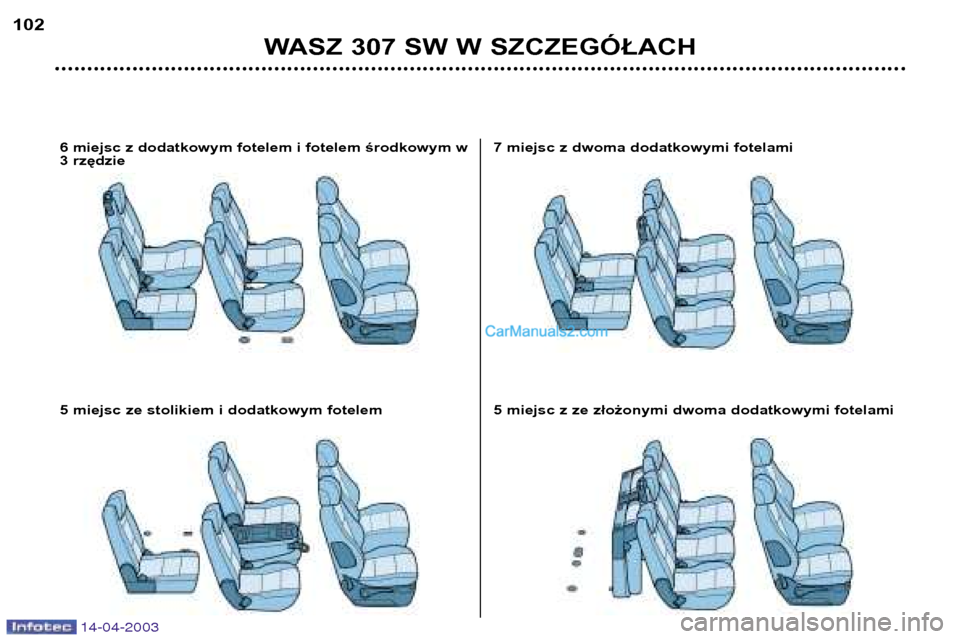

7 miejsc z dwoma dodatkowymi fotelami
5 miejsc z ze złożonymi dwoma dodatkowymi fotelami6 miejsc z dodatkowym fotelem i fotelem środkowym w
3 rzędzie
5 miejsc ze stolikiem i dodatkowym fotelem

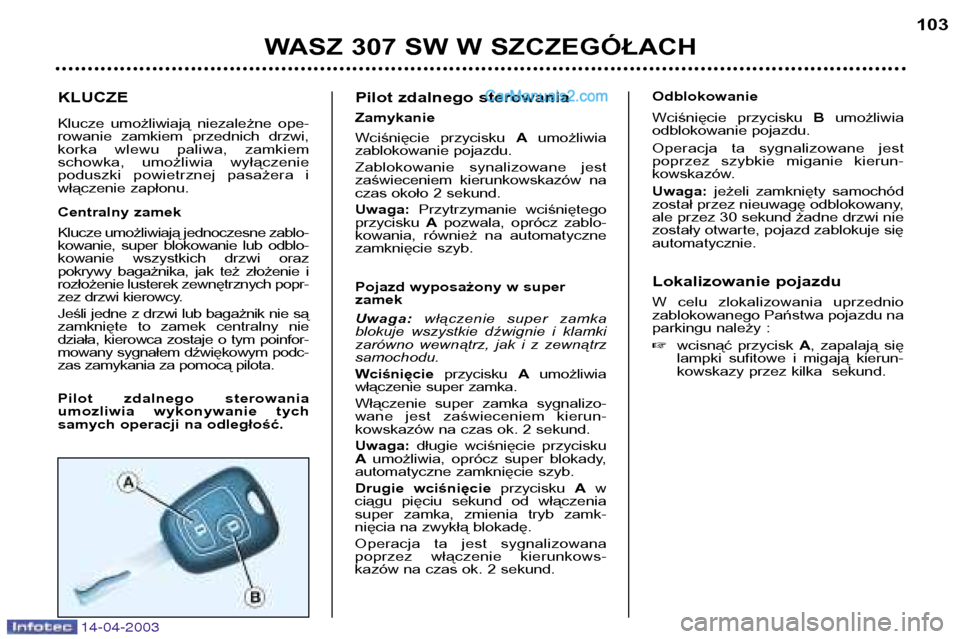

KLUCZE
Klucze umożliwiają niezależne ope-
rowanie zamkiem przednich drzwi,
korka wlewu paliwa, zamkiem
schowka, umożliwia wyłączenie
poduszki powietrznej pasażera i
włączenie zapłonu.
Centralny zamek
Klucze umożliwiają jednoczesne zablo-
kowanie, super blokowanie lub odblo-
kowanie wszystkich drzwi oraz
pokrywy bagażnika, jak też złożenie i
rozłożenie lusterek zewnętrznych popr-
zez drzwi kierowcy.
Jeśli jedne z drzwi lub bagażnik nie są
zamknięte to zamek centralny nie
działa, kierowca zostaje o tym poinfor-
mowany sygnałem dźwiękowym podc-
zas zamykania za pomocą pilota.
Pilot zdalnego sterowania
umozliwia wykonywanie tych
samych operacji na odległość.Pilot zdalnego sterowania Zamykanie
Wciśnięcie przycisku
Aumożliwia
zablokowanie pojazdu.
Zablokowanie synalizowane jest
zaświeceniem kierunkowskazów na
czas około 2 sekund. Uwaga: Przytrzymanie wciśniętego
przycisku Apozwala, oprócz zablo-
kowania, również na automatyczne
zamknięcie szyb.
Pojazd wyposażony w super zamek Uwaga: włączenie super zamka
blokuje wszystkie dźwignie i klamki
zarówno wewnątrz, jak i z zewnątrzsamochodu. Wciśnięcie przycisku Aumożliwia
włączenie super zamka.
Włączenie super zamka sygnalizo-
wane jest zaświeceniem kierun-
kowskazów na czas ok. 2 sekund. Uwaga: długie wciśnięcie przycisku
A umożliwia, oprócz super blokady,
automatyczne zamknięcie szyb.
Drugie wciśnięcie przycisku Aw
ciągu pięciu sekund od włączenia
super zamka, zmienia tryb zamk-
nięcia na zwykłą blokadę.
Operacja ta jest sygnalizowana
poprzez włączenie kierunkows-
kazów na czas ok. 2 sekund. Odblokowanie
Wciśnięcie przycisku
Bumożliwia
odblokowanie pojazdu.
Operacja ta sygnalizowane jest
poprzez szybkie miganie kierun-
kowskazów. Uwaga: jeżeli zamknięty samochód
został przez nieuwagę odblokowany,
ale przez 30 sekund żadne drzwi niezostały otwarte, pojazd zablokuje sięautomatycznie.
Lokalizowanie pojazdu
W celu zlokalizowania uprzednio zablokowanego Państwa pojazdu na
parkingu należy : wcisnąć przycisk A, zapalają się
lampki sufitowe i migają kierun-
kowskazy przez kilka sekund.
WASZ 307 SW W SZCZEGÓŁACH 103
14-04-2003

14-04-2003

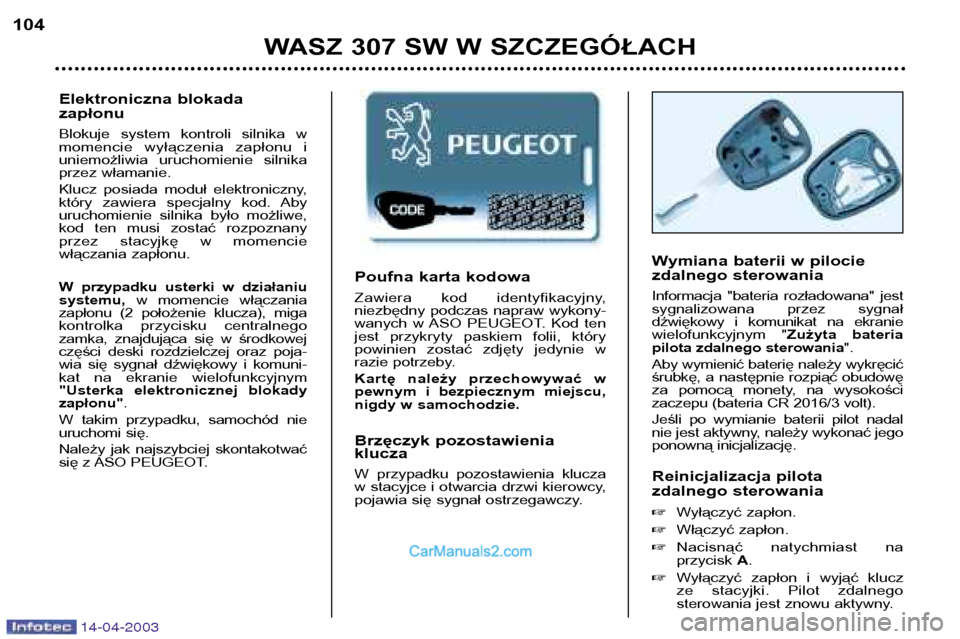

Poufna karta kodowa
Zawiera kod identyfikacyjny,
niezbędny podczas napraw wykony-
wanych w ASO PEUGEOT. Kod ten
jest przykryty paskiem folii, który
powinien zostać zdjęty jedynie w
razie potrzeby.
Kartę należy przechowywać w
pewnym i bezpiecznym miejscu,
nigdy w samochodzie.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klucza
w stacyjce i otwarcia drzwi kierowcy,
pojawia się sygnał ostrzegawczy.Wymiana baterii w pilocie
zdalnego sterowania
Informacja "bateria rozładowana" jest
sygnalizowana przez sygnał
dźwiękowy i komunikat na ekranie
wielofunkcyjnym "
Zużyta bateria
pilota zdalnego sterowania ".
Aby wymienić baterię należy wykręcić
śrubkę, a następnie rozpiąć obudowę
za pomocą monety, na wysokości
zaczepu (bateria CR 2016/3 volt).
Jeśli po wymianie baterii pilot nadal
nie jest aktywny, należy wykonać jego
ponowną inicjalizację.
Reinicjalizacja pilota
zdalnego sterowania Wyłączyć zapłon.
Włączyć zapłon.
Nacisnąć natychmiast na przycisk A.
Wyłączyć zapłon i wyjąć klucz
ze stacyjki. Pilot zdalnego
sterowania jest znowu aktywny.
WASZ 307 SW W SZCZEGÓŁACH
104
Elektroniczna blokada zapłonu
Blokuje system kontroli silnika w
momencie wyłączenia zapłonu i
uniemożliwia uruchomienie silnika
przez włamanie.
Klucz posiada moduł elektroniczny,
który zawiera specjalny kod. Aby
uruchomienie silnika było możliwe,
kod ten musi zostać rozpoznany
przez stacyjkę w momencie
włączania zapłonu.
W przypadku usterki w działaniu systemu,
w momencie włączania
zapłonu (2 położenie klucza), miga
kontrolka przycisku centralnego
zamka, znajdująca się w środkowej
części deski rozdzielczej oraz poja-
wia się sygnał dźwiękowy i komuni-
kat na ekranie wielofunkcyjnym
"Usterka elektronicznej blokadyzapłonu" .
W takim przypadku, samochód nie
uruchomi się.
Należy jak najszybciej skontakotwać
się z ASO PEUGEOT.

14-04-2003

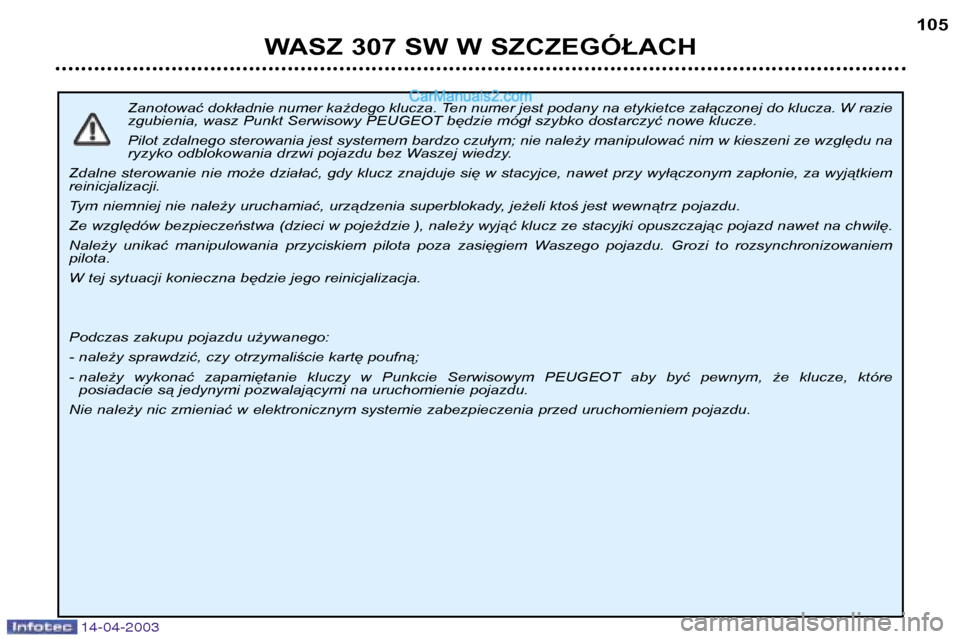

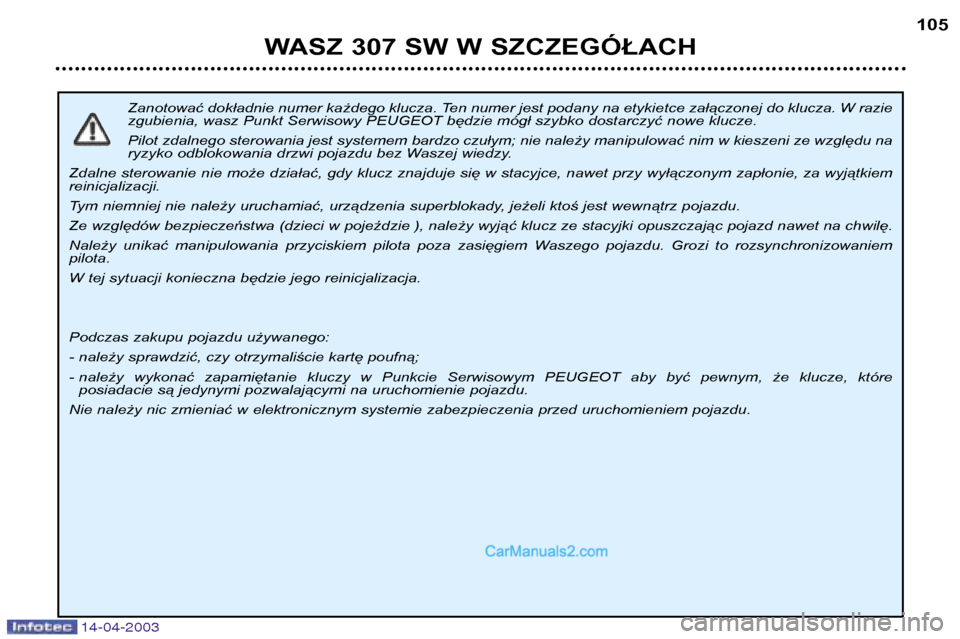

Zanotować dokładnie numer każdego klucza. Ten numer jest podany na etykietce załączonej do klucza. W razie
zgubienia, wasz Punkt Serwisowy PEUGEOT będzie mógł szybko dostarczyć nowe klucze. Pilot zdalnego sterowania jest systemem bardzo czułym; nie należy manipulować nim w kieszeni ze względu na
ryzyko odblokowania drzwi pojazdu bez Waszej wiedzy.
Zdalne sterowanie nie może działać, gdy klucz znajduje się w stacyjce, nawet przy wyłączonym zapłonie, za wyjątkiemreinicjalizacji.
Tym niemniej nie należy uruchamiać, urządzenia superblokady, jeżeli ktoś jest wewnątrz pojazdu.
Ze względów bezpieczeństwa (dzieci w pojeździe ), należy wyjąć klucz ze stacyjki opuszczając pojazd nawet na chwilę.
Należy unikać manipulowania przyciskiem pilota poza zasięgiem Waszego pojazdu. Grozi to rozsynchronizowaniem pilota.
W tej sytuacji konieczna będzie jego reinicjalizacja.
Podczas zakupu pojazdu używanego:
- należy sprawdzić, czy otrzymaliście kartę poufną;
- należy wykonać zapamiętanie kluczy w Punkcie Serwisowym PEUGEOT aby być pewnym, że klucze, które posiadacie są jedynymi pozwalającymi na uruchomienie pojazdu.
Nie należy nic zmieniać w elektronicznym systemie zabezpieczenia przed uruchomieniem pojazdu.
WASZ 307 SW W SZCZEGÓŁACH 105

14-04-2003
Poufna karta kodowa
Zawiera kod identyfikacyjny,
niezbędny podczas napraw wykony-
wanych w ASO PEUGEOT. Kod ten
jest przykryty paskiem folii, który
powinien zostać zdjęty jedynie w
razie potrzeby.
Kartę należy przechowywać w
pewnym i bezpiecznym miejscu,
nigdy w samochodzie.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klucza
w stacyjce i otwarcia drzwi kierowcy,
pojawia się sygnał ostrzegawczy.Wymiana baterii w pilocie
zdalnego sterowania
Informacja "bateria rozładowana" jest
sygnalizowana przez sygnał
dźwiękowy i komunikat na ekranie
wielofunkcyjnym "
Zużyta bateria
pilota zdalnego sterowania ".
Aby wymienić baterię należy wykręcić
śrubkę, a następnie rozpiąć obudowę
za pomocą monety, na wysokości
zaczepu (bateria CR 2016/3 volt).
Jeśli po wymianie baterii pilot nadal
nie jest aktywny, należy wykonać jego
ponowną inicjalizację.
Reinicjalizacja pilota
zdalnego sterowania Wyłączyć zapłon.
Włączyć zapłon.
Nacisnąć natychmiast na przycisk A.
Wyłączyć zapłon i wyjąć klucz
ze stacyjki. Pilot zdalnego
sterowania jest znowu aktywny.
WASZ 307 SW W SZCZEGÓŁACH
104
Elektroniczna blokada zapłonu
Blokuje system kontroli silnika w
momencie wyłączenia zapłonu i
uniemożliwia uruchomienie silnika
przez włamanie.
Klucz posiada moduł elektroniczny,
który zawiera specjalny kod. Aby
uruchomienie silnika było możliwe,
kod ten musi zostać rozpoznany
przez stacyjkę w momencie
włączania zapłonu.
W przypadku usterki w działaniu systemu,
w momencie włączania
zapłonu (2 położenie klucza), miga
kontrolka przycisku centralnego
zamka, znajdująca się w środkowej
części deski rozdzielczej oraz poja-
wia się sygnał dźwiękowy i komuni-
kat na ekranie wielofunkcyjnym
"Usterka elektronicznej blokadyzapłonu" .
W takim przypadku, samochód nie
uruchomi się.
Należy jak najszybciej skontakotwać
się z ASO PEUGEOT.

14-04-2003
Zanotować dokładnie numer każdego klucza. Ten numer jest podany na etykietce załączonej do klucza. W razie
zgubienia, wasz Punkt Serwisowy PEUGEOT będzie mógł szybko dostarczyć nowe klucze. Pilot zdalnego sterowania jest systemem bardzo czułym; nie należy manipulować nim w kieszeni ze względu na
ryzyko odblokowania drzwi pojazdu bez Waszej wiedzy.
Zdalne sterowanie nie może działać, gdy klucz znajduje się w stacyjce, nawet przy wyłączonym zapłonie, za wyjątkiemreinicjalizacji.
Tym niemniej nie należy uruchamiać, urządzenia superblokady, jeżeli ktoś jest wewnątrz pojazdu.
Ze względów bezpieczeństwa (dzieci w pojeździe ), należy wyjąć klucz ze stacyjki opuszczając pojazd nawet na chwilę.
Należy unikać manipulowania przyciskiem pilota poza zasięgiem Waszego pojazdu. Grozi to rozsynchronizowaniem pilota.
W tej sytuacji konieczna będzie jego reinicjalizacja.
Podczas zakupu pojazdu używanego:
- należy sprawdzić, czy otrzymaliście kartę poufną;
- należy wykonać zapamiętanie kluczy w Punkcie Serwisowym PEUGEOT aby być pewnym, że klucze, które posiadacie są jedynymi pozwalającymi na uruchomienie pojazdu.
Nie należy nic zmieniać w elektronicznym systemie zabezpieczenia przed uruchomieniem pojazdu.
WASZ 307 SW W SZCZEGÓŁACH 105
