239
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013
Kierunkowskazy boczne
W celu wymiany tych żarówek należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Wymianę diod elektroluminescencyjnych należy wykonać w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.

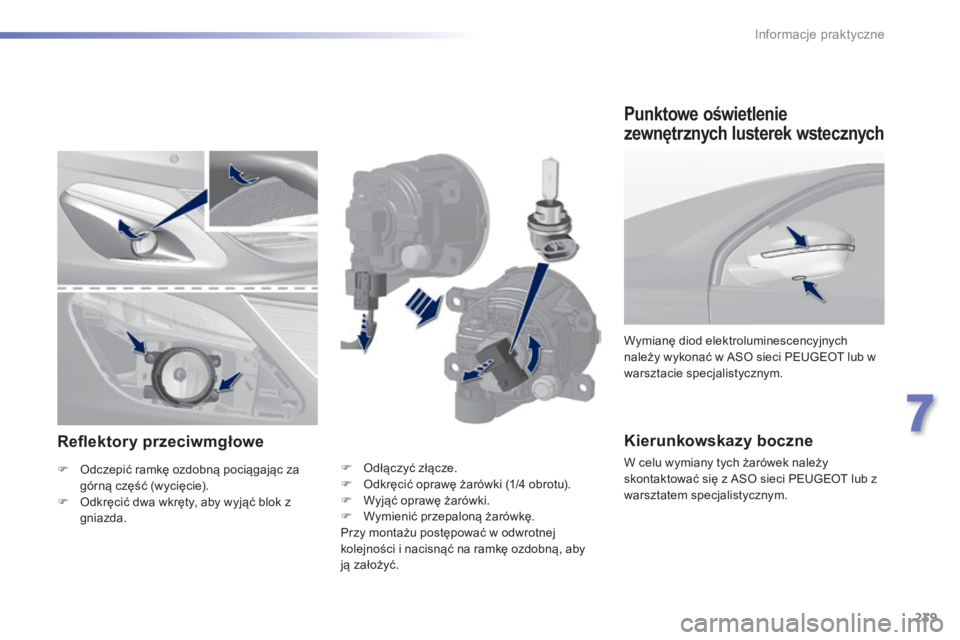

Refl ektory przeciwmgłowe
 Odczepić ramkę ozdobną pociągając za górną część (wycięcie).  Odkręcić dwa wkręty, aby wyjąć blok z g n i a z d a .
 Odłączyć złącze.  Odkręcić oprawę żarówki (1/4 obrotu).  Wyjąć oprawę żarówki.  Wymienić przepaloną żarówkę. Przy montażu postępować w odwrotnej
kolejności i nacisnąć na ramkę ozdobną, aby ją założyć.
Punktowe oświetlenie
zewnętrznych lusterek wstecznych

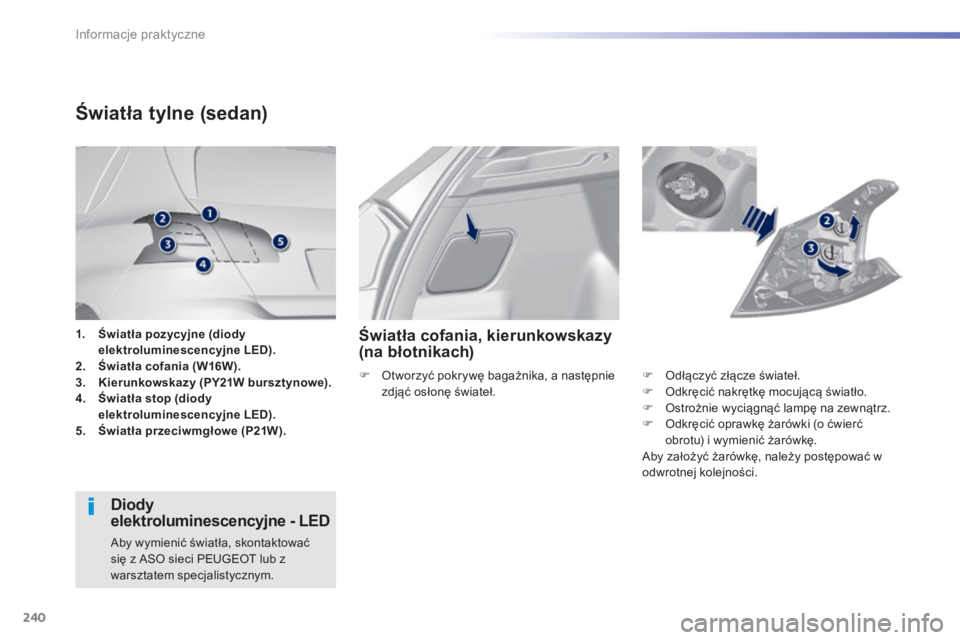

240
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013
1. Światła pozycyjne (diody elektroluminescencyjne LED).2. Światła cofania (W16W).3. Kierunkowskazy (PY21W bursztynowe).4. Światła stop (diody elektroluminescencyjne LED).5. Światła przeciwmgłowe (P21W).
Ś w i a t ł a t y l n e ( s e d a n )
Diody elektroluminescencyjne - LED
Aby wymienić światła, skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Ś w i a t ł a c o f a n i a , k i e r u n k o w s k a z y (na błotnikach)
 Odłączyć złącze świateł.  Odkręcić nakrętkę mocującą światło.  Ostrożnie wyciągnąć lampę na zewnątrz.  Odkręcić oprawkę żarówki (o ćwierć obrotu) i wymienić żarówkę. Aby założyć żarówkę, należy postępować w odwrotnej kolejności.
 Otworzyć pokrywę bagażnika, a następnie zdjąć osłonę świateł.

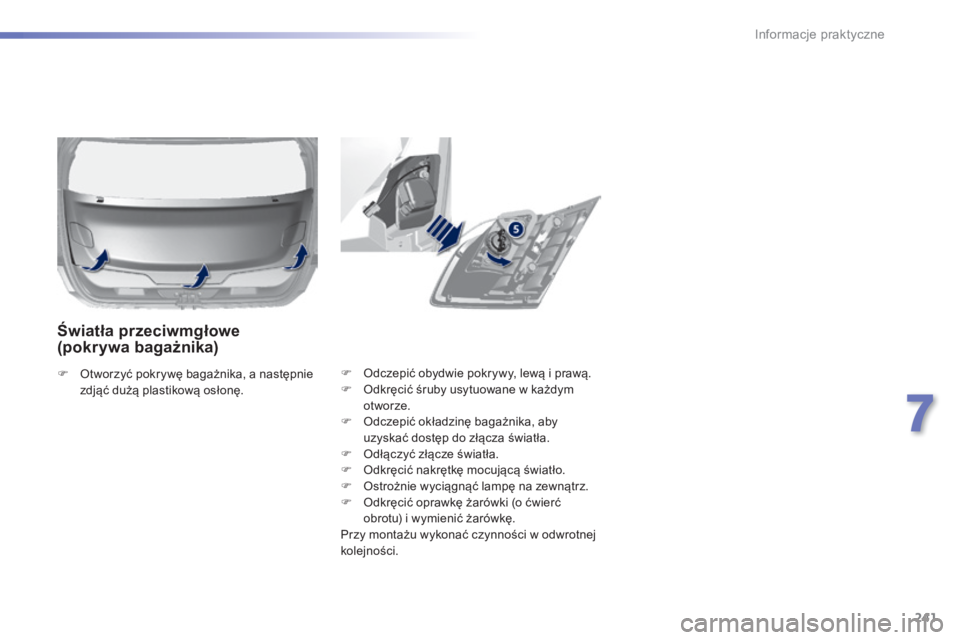

241
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013
 Odczepić obydwie pokrywy, lewą i prawą.  Odkręcić śruby usytuowane w każdym otworze.  Odczepić okładzinę bagażnika, aby uzyskać dostęp do złącza światła.  Odłączyć złącze światła.  Odkręcić nakrętkę mocującą światło.  Ostrożnie wyciągnąć lampę na zewnątrz.  Odkręcić oprawkę żarówki (o ćwierć obrotu) i wymienić żarówkę. Przy montażu wykonać czynności w odwrotnej k o l e j n o ś c i .
Światła przeciwmgłowe (pokrywa bagażnika)
 Otworzyć pokrywę bagażnika, a następnie zdjąć dużą plastikową osłonę.

242
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

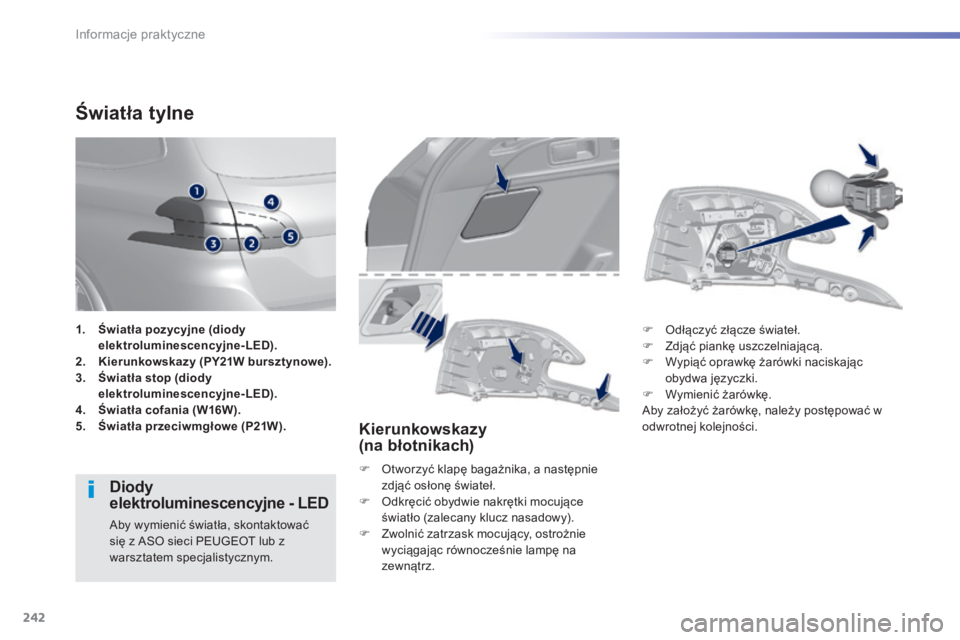

Ś w i a t ł a t y l n e
Diody elektroluminescencyjne - LED
Aby wymienić światła, skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
K i e r u n k o w s k a z y (na błotnikach)
 Otworzyć klapę bagażnika, a następnie zdjąć osłonę świateł.  Odkręcić obydwie nakrętki mocujące światło (zalecany klucz nasadowy).  Zwolnić zatrzask mocujący, ostrożnie wyciągając równocześnie lampę na zewnątrz.
 Odłączyć złącze świateł.  Zdjąć piankę uszczelniającą.  Wypiąć oprawkę żarówki naciskając obydwa języczki.  Wymienić żarówkę. Aby założyć żarówkę, należy postępować w odwrotnej kolejności.
1. Światła pozycyjne (diody elektroluminescencyjne-LED).2. Kierunkowskazy (PY21W bursztynowe).3. Światła stop (diody elektroluminescencyjne-LED).4. Światła cofania (W16W).5. Światła przeciwmgłowe (P21W).

243
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

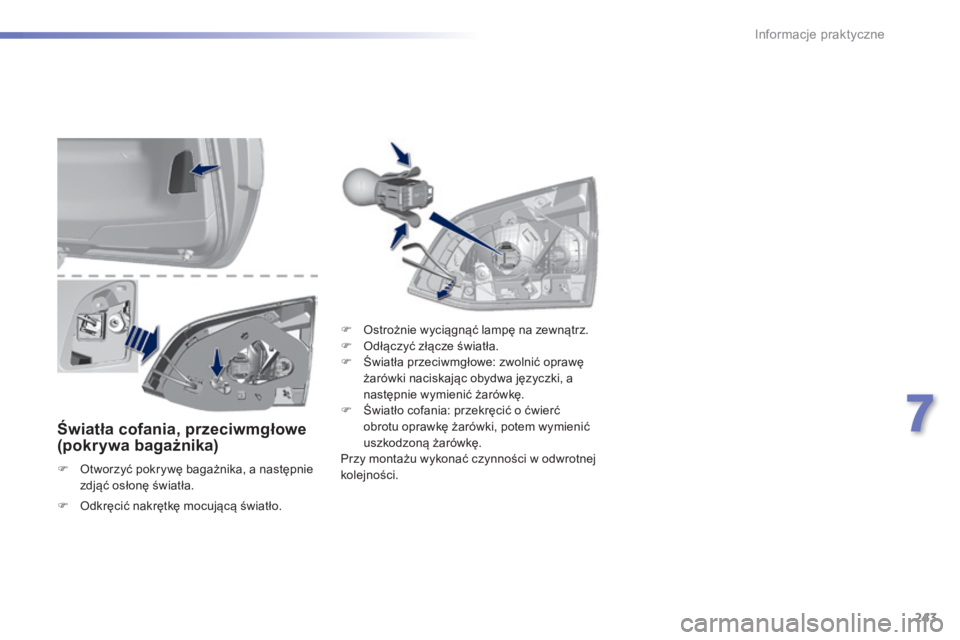

Światła cofania, przeciwmgłowe (pokrywa bagażnika)
 Otworzyć pokrywę bagażnika, a następnie zdjąć osłonę światła.
 Ostrożnie wyciągnąć lampę na zewnątrz.  Odłączyć złącze światła.  Światła przeciwmgłowe: zwolnić oprawę żarówki naciskając obydwa języczki, a następnie wymienić żarówkę.  Światło cofania: przekręcić o ćwierć obrotu oprawkę żarówki, potem wymienić uszkodzoną żarówkę. Przy montażu wykonać czynności w odwrotnej k o l e j n o ś c i .
 Odkręcić nakrętkę mocującą światło.

244
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

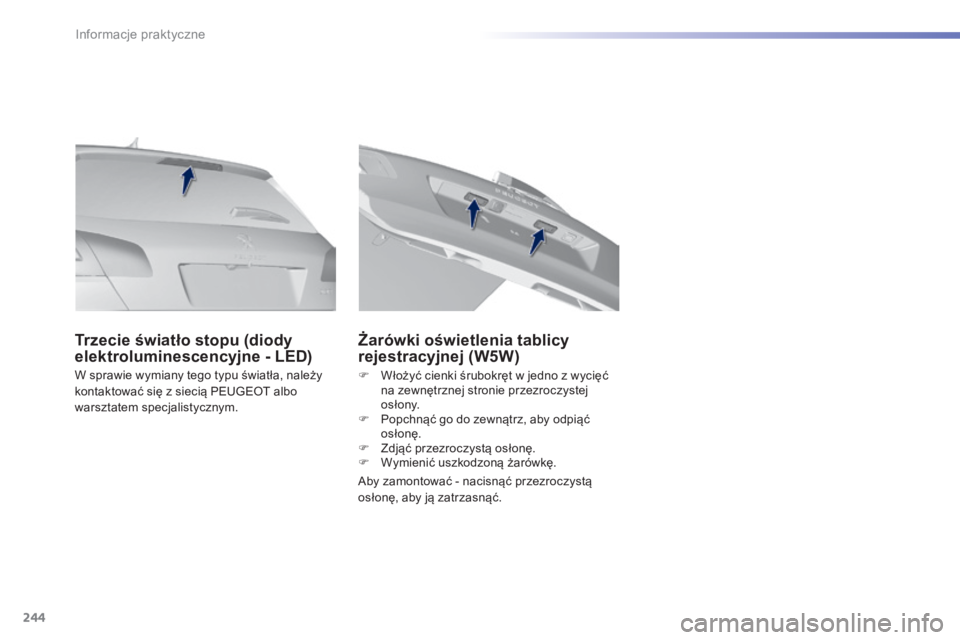

W sprawie wymiany tego typu światła, należy kontaktować się z siecią PEUGEOT albo warsztatem specjalistycznym.
Trzecie światło stopu (diody elektroluminescencyjne - LED)
Żarówki oświetlenia tablicy rejestracyjnej (W5W)
Aby zamontować - nacisnąć przezroczystą osłonę, aby ją zatrzasnąć.
 Włożyć cienki śrubokręt w jedno z wycięć na zewnętrznej stronie przezroczystej osłony.  Popchnąć go do zewnątrz, aby odpiąć osłonę.  Zdjąć przezroczystą osłonę.  Wymienić uszkodzoną żarówkę.

245
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013
 Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.  Całkowicie uwolnić pokrywę i odwrócić ją.

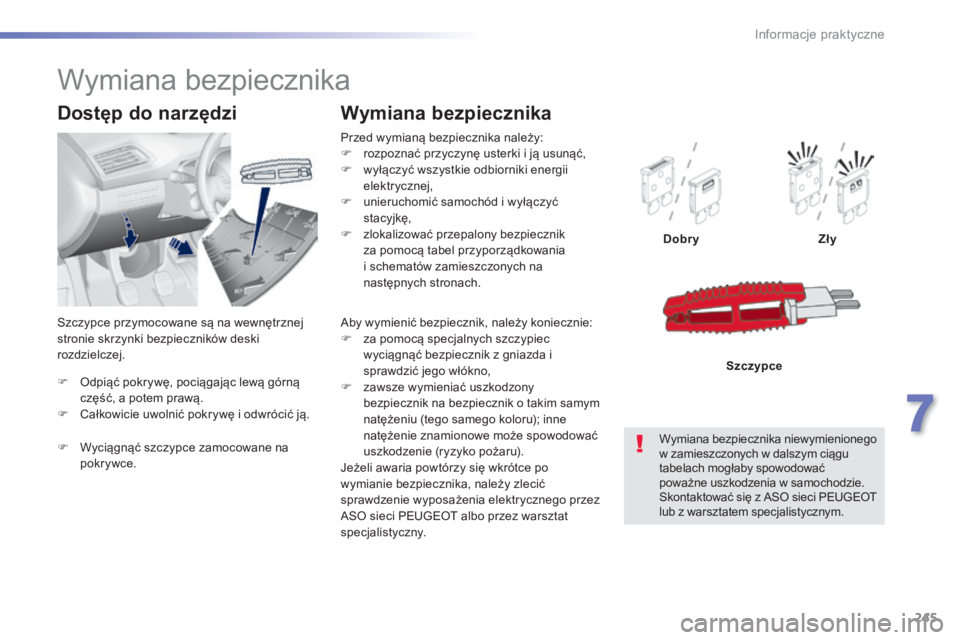

D o s t ę p d o n a r z ę d z i
Przed wymianą bezpiecznika należy:  rozpoznać przyczynę usterki i ją usunąć,  wyłączyć wszystkie odbiorniki energii elektrycznej,  unieruchomić samochód i wyłączyć stacyjkę,  zlokalizować przepalony bezpiecznik za pomocą tabel przyporządkowania i schematów zamieszczonych na następnych stronach.
Wymiana bezpiecznika
DobryZły
Wymiana bezpiecznika niewymienionego w zamieszczonych w dalszym ciągu tabelach mogłaby spowodować poważne uszkodzenia w samochodzie. Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Szczypce
W y m i a n a b e z p i e c z n i k a
Aby wymienić bezpiecznik, należy koniecznie:  za pomocą specjalnych szczypiec wyciągnąć bezpiecznik z gniazda i sprawdzić jego włókno,  zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym natężeniu (tego samego koloru); inne natężenie znamionowe może spowodować uszkodzenie (ryzyko pożaru). Jeżeli awaria powtórzy się wkrótce po wymianie bezpiecznika, należy zlecić sprawdzenie wyposażenia elektrycznego przez ASO sieci PEUGEOT albo przez warsztat specjalistyczny.
 Wyciągnąć szczypce zamocowane na p o k r y w c e .
Szczypce przymocowane są na wewnętrznej stronie skrzynki bezpieczników deski rozdzielczej.

246
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

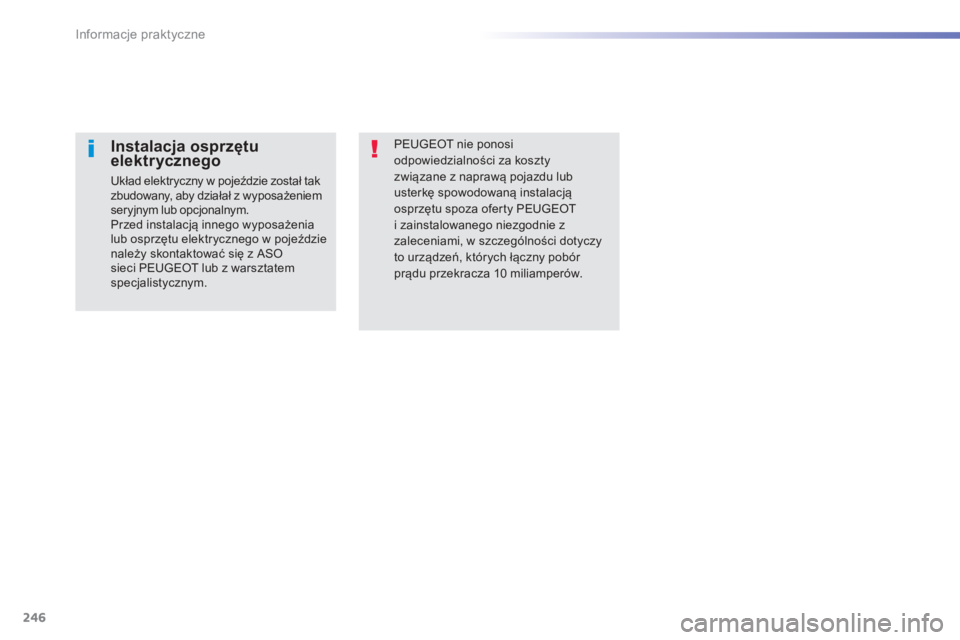

PEUGEOT nie ponosi odpowiedzialności za koszty związane z naprawą pojazdu lub usterkę spowodowaną instalacją osprzętu spoza oferty PEUGEOT i zainstalowanego niezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór prądu przekracza 10 miliamperów.
Instalacja osprzętu elektrycznego Instalacja osprzętu elektrycznego Instalacja osprzętu
Układ elektryczny w pojeździe został tak zbudowany, aby działał z wyposażeniem seryjnym lub opcjonalnym. Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździe należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

247
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

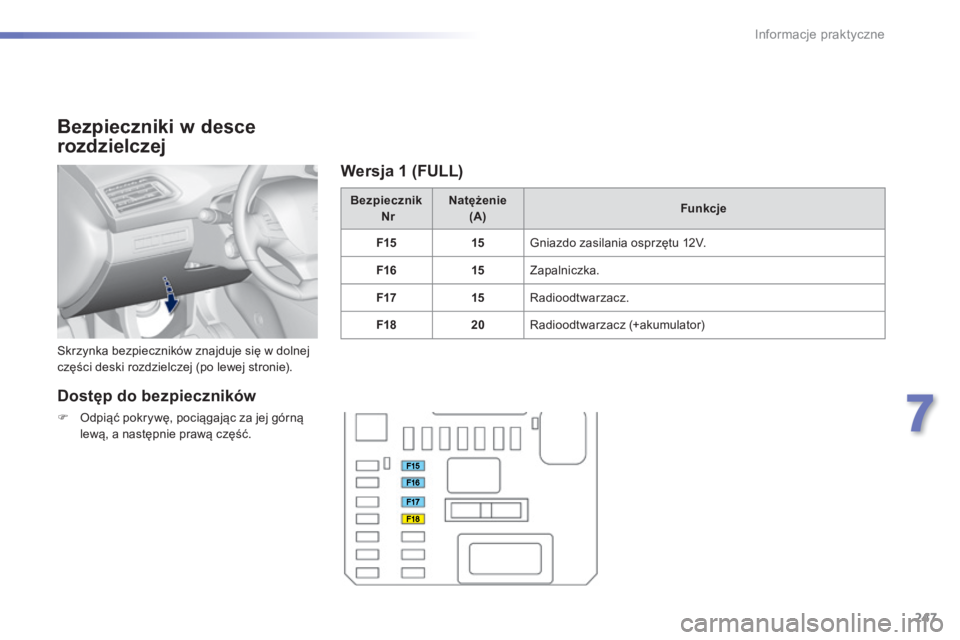

B e z p i e c z n i k i w d e s c e
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Bezpiecznik Nr N a t ę ż e n i e ( A ) Funkcje
F1515 Gniazdo zasilania osprzętu 12V.
F1615 Zapalniczka.
F1715 Radioodtwarzacz.
F1820 Radioodtwarzacz (+akumulator)
Dostęp do bezpieczników
 Odpiąć pokrywę, pociągając za jej górną
lewą, a następnie prawą część.
Wersja 1 (FULL)

248
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

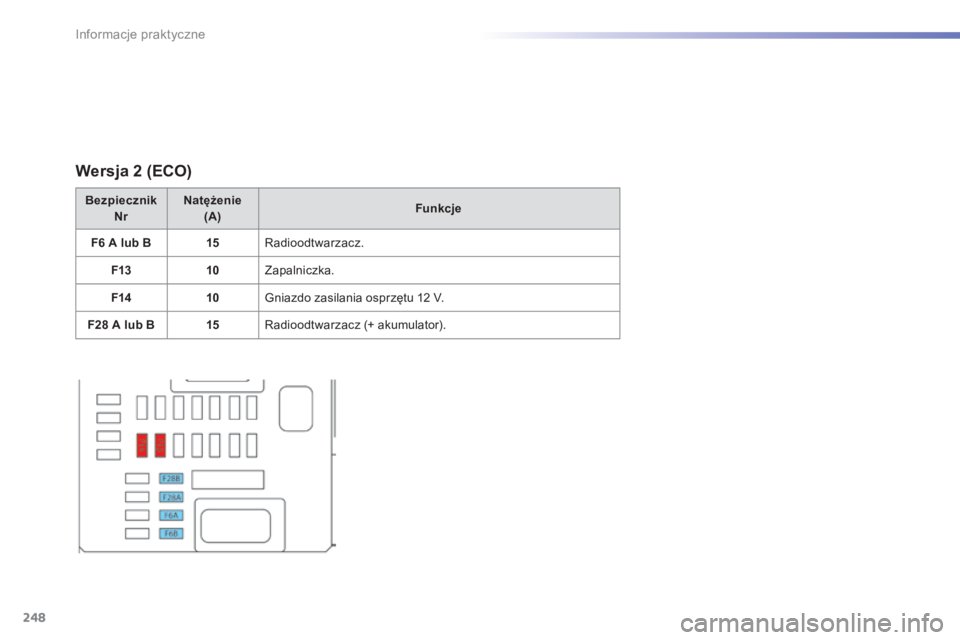

Wersja 2 (ECO)
B e z p i e c z n i k Nr Natężenie (A)Funkcje
F6 A lub B15 Radioodtwarzacz.
F1310 Zapalniczka.
F1410 Gniazdo zasilania osprzętu 12 V.
F28 A lub B15 Radioodtwarzacz (+ akumulator).
