PEUGEOT LANDTREK 2023 Manual del propietario (in Spanish)

109
Información práctica

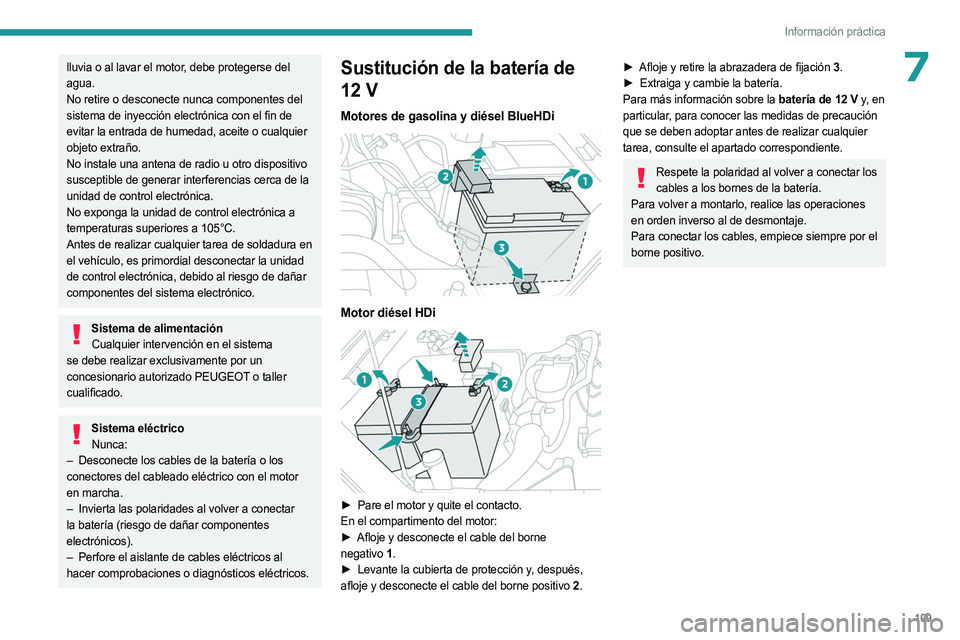

7lluvia o al lavar el motor, debe protegerse del
agua.
No retire o desconecte nunca componentes del
sistema de inyección electrónica con el fin de
evitar la entrada de humedad, aceite o cualquier
objeto extraño.
No instale una antena de radio u otro dispositivo
susceptible de generar interferencias cerca de la
unidad de control electrónica.
No exponga la unidad de control electrónica a
temperaturas superiores a 105°C.
Antes de realizar cualquier tarea de soldadura en
el vehículo, es primordial desconectar la unidad
de control electrónica, debido al riesgo de dañar
componentes del sistema electrónico.
Sistema de alimentaciónCualquier intervención en el sistema
se debe realizar exclusivamente por un
concesionario autorizado PEUGEOT o taller
cualificado.
Sistema eléctrico Nunca:
–

Desconecte los cables de la batería o los

conectores del cableado eléctrico con el motor
en marcha.
–

Invierta las polaridades al volver a conectar

la batería (riesgo de dañar componentes
electrónicos).
–

Perfore el aislante de cables eléctricos al

hacer comprobaciones o diagnósticos eléctricos.
Sustitución de la batería de
12 V
Motores de gasolina y diésel BlueHDi

Motor diésel HDi

â–º Pare el motor y quite el contacto.
En el compartimento del motor:
â–º

Afloje y desconecte el cable del borne

negativo

1.
â–º


Levante la cubierta de protección y
, después,
afloje y desconecte el cable del borne positivo
2.
► Afloje y retire la abrazadera de fijación 3.
► Extraiga y cambie la batería.
Para más información sobre la
batería de 12 V y, en
particular, para conocer las medidas de precaución
que se deben adoptar antes de realizar cualquier
tarea, consulte el apartado correspondiente.
Respete la polaridad al volver a conectar los cables a los bornes de la batería.
Para volver a montarlo, realice las operaciones
en orden inverso al de desmontaje.
Para conectar los cables, empiece siempre por el
borne positivo.

11 0
Información práctica

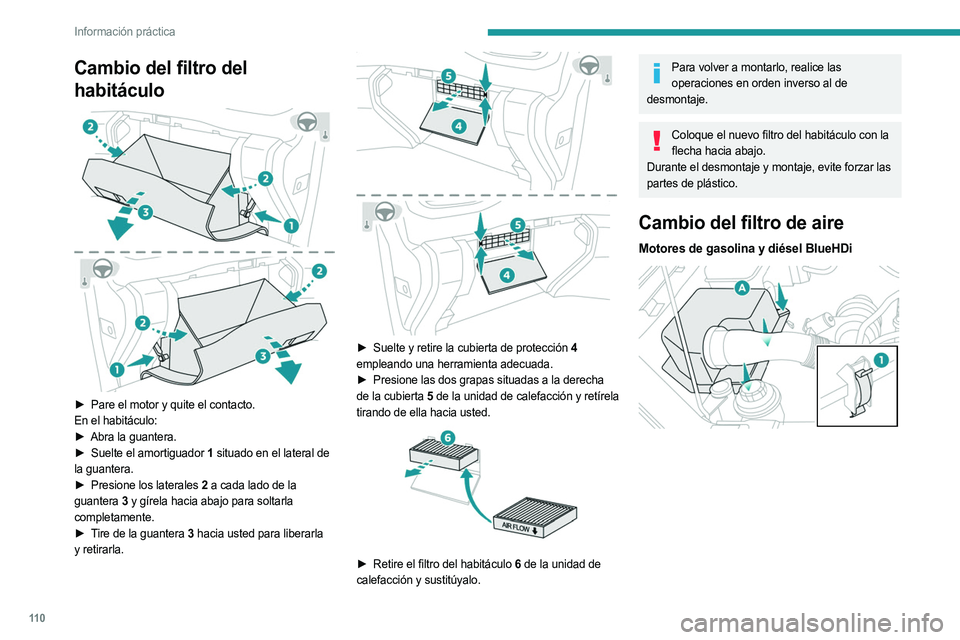

Cambio del filtro del
habitáculo


â–º Pare el motor y quite el contacto.
En el habitáculo:
â–º

Abra la guantera.
â–º


Suelte el amortiguador
1 situado en el lateral de
la guantera.
â–º

Presione los laterales
2 a cada lado de la
guantera 3 y gírela hacia abajo para soltarla
completamente.
â–º

T
ire de la guantera 3 hacia usted para liberarla
y retirarla.


► Suelte y retire la cubierta de protección 4
empleando una herramienta adecuada.
â–º

Presione las dos grapas situadas a la derecha

de la cubierta 5 de la unidad de calefacción y retírela
tirando de ella hacia usted.


► Retire el filtro del habitáculo 6 de la unidad de
calefacción y sustitúyalo.
Para volver a montarlo, realice las operaciones en orden inverso al de
desmontaje.
Coloque el nuevo filtro del habitáculo con la flecha hacia abajo.
Durante el desmontaje y montaje, evite forzar las
partes de plástico.
Cambio del filtro de aire
Motores de gasolina y diésel BlueHDi

111
Información práctica

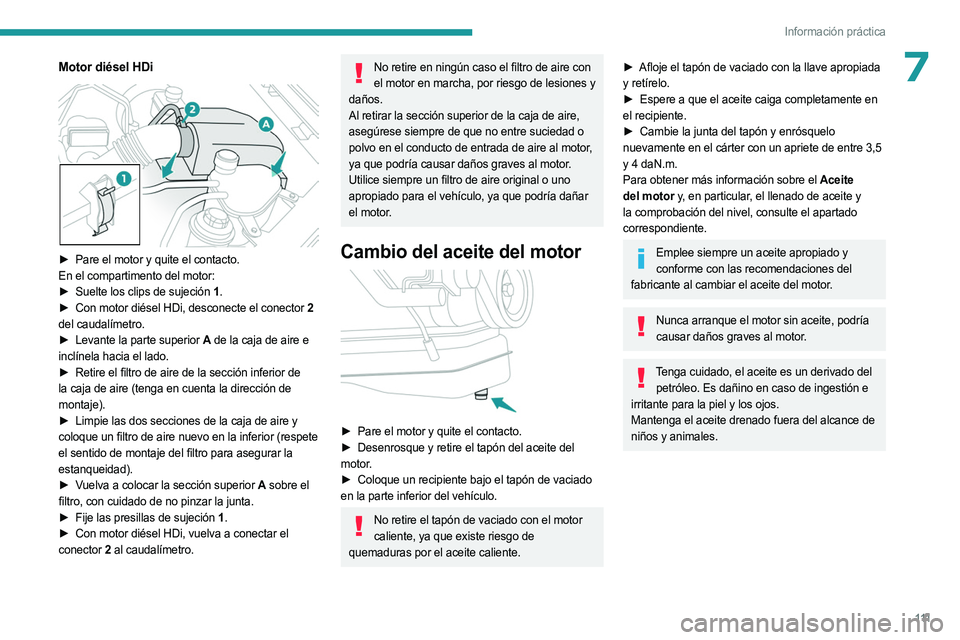

7Motor diésel HDi

â–º Pare el motor y quite el contacto.
En el compartimento del motor:
â–º

Suelte los clips de sujeción
1.
â–º

Con motor diésel HDi, desconecte el conector
2
del caudalímetro.
â–º

Levante la parte superior
A de la caja de aire e
inclínela hacia el lado.
â–º

Retire el filtro de aire de la sección inferior de

la caja de aire (tenga en cuenta la dirección de
montaje).
â–º

Limpie las dos secciones de la caja de aire y

coloque un filtro de aire nuevo en la inferior (respete
el sentido de montaje del filtro para asegurar la
estanqueidad).
â–º

V
uelva a colocar la sección superior A sobre el
filtro, con cuidado de no pinzar la junta.
â–º

Fije las presillas de sujeción
1.
â–º

Con motor diésel HDi, vuelva a conectar el

conector 2 al caudalímetro.
No retire en ningún caso el filtro de aire con
el motor en marcha, por riesgo de lesiones y
daños.
Al retirar la sección superior de la caja de aire,
asegúrese siempre de que no entre suciedad o
polvo en el conducto de entrada de aire al motor,
ya que podría causar daños graves al motor.
Utilice siempre un filtro de aire original o uno
apropiado para el vehículo, ya que podría dañar
el motor.
Cambio del aceite del motor

â–º Pare el motor y quite el contacto.
► Desenrosque y retire el tapón del aceite del
motor.
â–º

Coloque un recipiente bajo el tapón de vaciado

en la parte inferior del vehículo.
No retire el tapón de vaciado con el motor caliente, ya que existe riesgo de
quemaduras por el aceite caliente.
► Afloje el tapón de vaciado con la llave apropiada
y retírelo.
â–º

Espere a que el aceite caiga completamente en

el recipiente.
â–º

Cambie la junta del tapón y enrósquelo

nuevamente en el cárter con un apriete de entre 3,5
y 4 daN.m.
Para obtener más información sobre el Aceite
del motor y, en particular, el llenado de aceite y
la comprobación del nivel, consulte el apartado
correspondiente.
Emplee siempre un aceite apropiado y conforme con las recomendaciones del
fabricante al cambiar el aceite del motor.
Nunca arranque el motor sin aceite, podría causar daños graves al motor.
Tenga cuidado, el aceite es un derivado del petróleo. Es dañino en caso de ingestión e
irritante para la piel y los ojos.
Mantenga el aceite drenado fuera del alcance de
niños y animales.

11 2
Información práctica

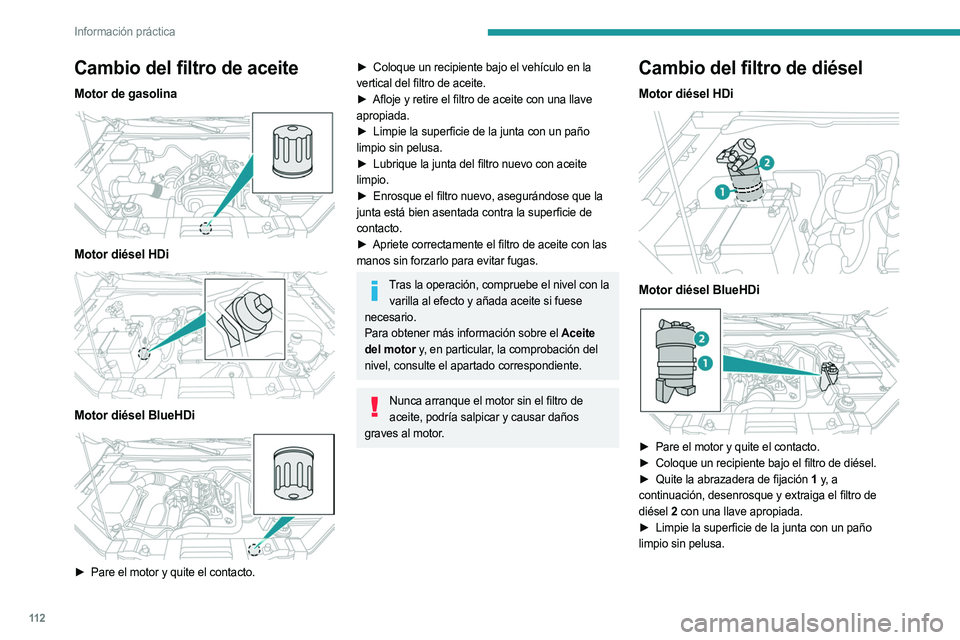

Cambio del filtro de aceite
Motor de gasolina

Motor diésel HDi

Motor diésel BlueHDi

â–º Pare el motor y quite el contacto.
► Coloque un recipiente bajo el vehículo en la
vertical del filtro de aceite.
â–º

Afloje y retire el filtro de aceite con una llave

apropiada.
â–º

Limpie la superficie de la junta con un paño

limpio sin pelusa.
â–º

Lubrique la junta del filtro nuevo con aceite

limpio.
â–º

Enrosque el filtro nuevo, asegurándose que la

junta está bien asentada contra la superficie de
contacto.
â–º

Apriete correctamente el filtro de aceite con las

manos sin forzarlo para evitar fugas.
Tras la operación, compruebe el nivel con la varilla al efecto y añada aceite si fuese
necesario.
Para obtener más información sobre el Aceite
del motor y, en particular, la comprobación del
nivel, consulte el apartado correspondiente.
Nunca arranque el motor sin el filtro de aceite, podría salpicar y causar daños
graves al motor.
Cambio del filtro de diésel
Motor diésel HDi

Motor diésel BlueHDi

â–º Pare el motor y quite el contacto.
► Coloque un recipiente bajo el filtro de diésel.
â–º

Quite la abrazadera de fijación
1 y, a
continuación, desenrosque y extraiga el filtro de
diésel 2 con una llave apropiada.
â–º

Limpie la superficie de la junta con un paño

limpio sin pelusa.

11 3
Información práctica

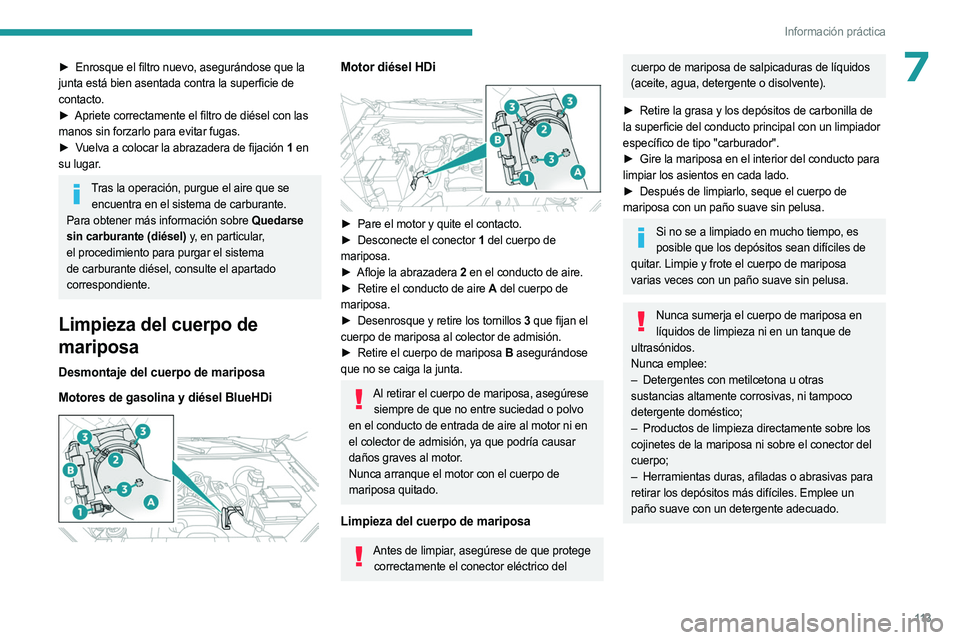

7► Enrosque el filtro nuevo, asegurándose que la
junta está bien asentada contra la superficie de
contacto.
â–º

Apriete correctamente el filtro de diésel con las

manos sin forzarlo para evitar fugas.
â–º

V
uelva a colocar la abrazadera de fijación 1 en
su lugar.
Tras la operación, purgue el aire que se encuentra en el sistema de carburante.
Para obtener más información sobre Quedarse
sin carburante (diésel) y, en particular,
el procedimiento para purgar el sistema
de carburante diésel, consulte el apartado
correspondiente.
Limpieza del cuerpo de
mariposa
Desmontaje del cuerpo de mariposa
Motores de gasolina y diésel BlueHDi


Motor diésel HDi

â–º Pare el motor y quite el contacto.
â–º Desconecte el conector 1 del cuerpo de
mariposa.
â–º

Afloje la abrazadera
2 en el conducto de aire.
â–º

Retire el conducto de aire
A del cuerpo de
mariposa.
â–º

Desenrosque y retire los tornillos
3 que fijan el
cuerpo de mariposa al colector de admisión.
â–º

Retire el cuerpo de mariposa
B asegurándose
que no se caiga la junta.
Al retirar el cuerpo de mariposa, asegúrese siempre de que no entre suciedad o polvo
en el conducto de entrada de aire al motor ni en
el colector de admisión, ya que podría causar
daños graves al motor.
Nunca arranque el motor con el cuerpo de
mariposa quitado.
Limpieza del cuerpo de mariposa
Antes de limpiar, asegúrese de que protege correctamente el conector eléctrico del
cuerpo de mariposa de salpicaduras de líquidos
(aceite, agua, detergente o disolvente).
â–º

Retire la grasa y los depósitos de carbonilla de

la superficie del conducto principal con un limpiador
específico de tipo "carburador".
â–º

Gire la mariposa en el interior del conducto para

limpiar los asientos en cada lado.
â–º

Después de limpiarlo, seque el cuerpo de

mariposa con un paño suave sin pelusa.
Si no se a limpiado en mucho tiempo, es posible que los depósitos sean difíciles de
quitar. Limpie y frote el cuerpo de mariposa
varias veces con un paño suave sin pelusa.
Nunca sumerja el cuerpo de mariposa en líquidos de limpieza ni en un tanque de
ultrasónidos.
Nunca emplee:
–

Detergentes con metilcetona u otras

sustancias altamente corrosivas, ni tampoco
detergente doméstico;
–

Productos de limpieza directamente sobre los

cojinetes de la mariposa ni sobre el conector del
cuerpo;
–

Herramientas duras, afiladas o abrasivas para

retirar los depósitos más difíciles. Emplee un
paño suave con un detergente adecuado.

11 4
Información práctica

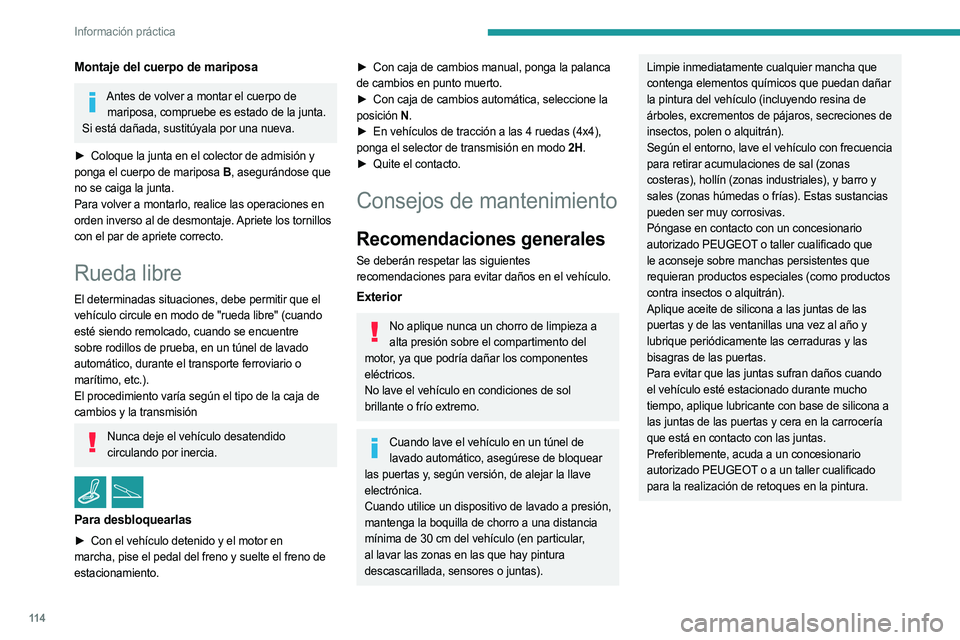

Montaje del cuerpo de mariposa
Antes de volver a montar el cuerpo de mariposa, compruebe es estado de la junta.
Si está dañada, sustitúyala por una nueva.
â–º

Coloque la junta en el colector de admisión y

ponga el cuerpo de mariposa B , asegurándose que
no se caiga la junta.
Para volver a montarlo, realice las operaciones en
orden inverso al de desmontaje. Apriete los tornillos
con el par de apriete correcto.
Rueda libre
El determinadas situaciones, debe permitir que el
vehículo circule en modo de "rueda libre" (cuando
esté siendo remolcado, cuando se encuentre
sobre rodillos de prueba, en un túnel de lavado
automático, durante el transporte ferroviario o
marítimo, etc.).
El procedimiento varía según el tipo de la caja de
cambios y la transmisión
Nunca deje el vehículo desatendido circulando por inercia.
/
Para desbloquearlas
► Con el vehículo detenido y el motor en
marcha, pise el pedal del freno y suelte el freno de
estacionamiento.
â–º Con caja de cambios manual, ponga la palanca
de cambios en punto muerto.
â–º

Con caja de cambios automática, seleccione la

posición N.
â–º

En vehículos de tracción a las 4 ruedas (4x4),

ponga el selector de transmisión en modo
2H.
â–º

Quite el contacto.
Consejos de mantenimiento
Recomendaciones generales
Se deberán respetar las siguientes
recomendaciones para evitar daños en el vehículo.
Exterior
No aplique nunca un chorro de limpieza a alta presión sobre el compartimento del
motor, ya que podría dañar los componentes
eléctricos.
No lave el vehículo en condiciones de sol
brillante o frío extremo.
Cuando lave el vehículo en un túnel de lavado automático, asegúrese de bloquear
las puertas y, según versión, de alejar la llave
electrónica.
Cuando utilice un dispositivo de lavado a presión,
mantenga la boquilla de chorro a una distancia
mínima de 30 cm del vehículo (en particular,
al lavar las zonas en las que hay pintura
descascarillada, sensores o juntas).
Limpie inmediatamente cualquier mancha que
contenga elementos químicos que puedan dañar
la pintura del vehículo (incluyendo resina de
árboles, excrementos de pájaros, secreciones de
insectos, polen o alquitrán).
Según el entorno, lave el vehículo con frecuencia
para retirar acumulaciones de sal (zonas
costeras), hollín (zonas industriales), y barro y
sales (zonas húmedas o frías). Estas sustancias
pueden ser muy corrosivas.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado que
le aconseje sobre manchas persistentes que
requieran productos especiales (como productos
contra insectos o alquitrán).
Aplique aceite de silicona a las juntas de las
puertas y de las ventanillas una vez al año y
lubrique periódicamente las cerraduras y las
bisagras de las puertas.
Para evitar que las juntas sufran daños cuando
el vehículo esté estacionado durante mucho
tiempo, aplique lubricante con base de silicona a
las juntas de las puertas y cera en la carrocería
que está en contacto con las juntas.
Preferiblemente, acuda a un concesionario
autorizado PEUGEOT o a un taller cualificado
para la realización de retoques en la pintura.

11 5
Información práctica

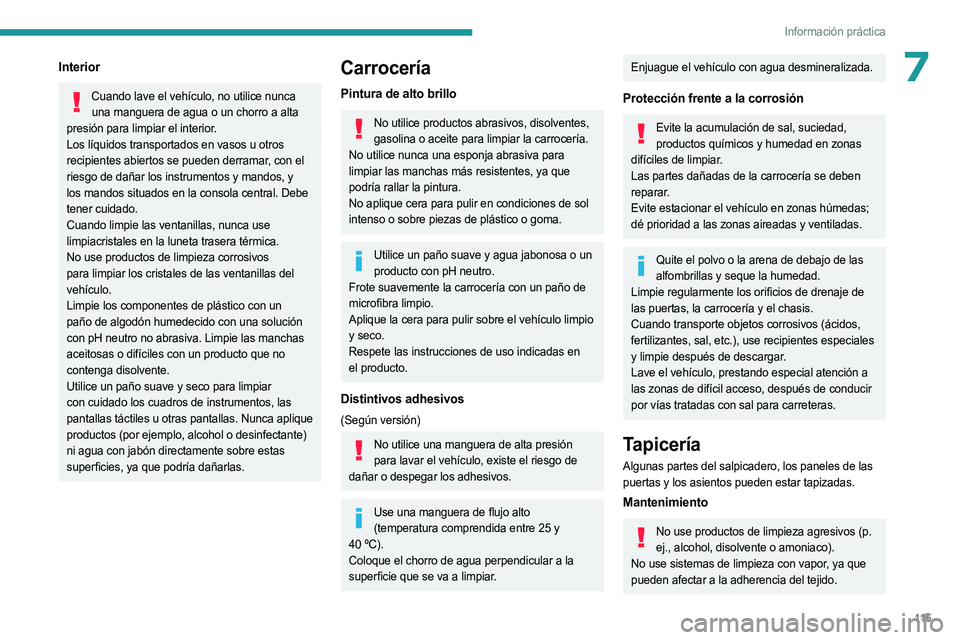

7Interior
Cuando lave el vehículo, no utilice nunca una manguera de agua o un chorro a alta
presión para limpiar el interior.
Los líquidos transportados en vasos u otros
recipientes abiertos se pueden derramar, con el
riesgo de dañar los instrumentos y mandos, y
los mandos situados en la consola central. Debe
tener cuidado.
Cuando limpie las ventanillas, nunca use
limpiacristales en la luneta trasera térmica.
No use productos de limpieza corrosivos
para limpiar los cristales de las ventanillas del
vehículo.
Limpie los componentes de plástico con un
paño de algodón humedecido con una solución
con pH neutro no abrasiva. Limpie las manchas
aceitosas o difíciles con un producto que no
contenga disolvente.
Utilice un paño suave y seco para limpiar
con cuidado los cuadros de instrumentos, las
pantallas táctiles u otras pantallas. Nunca aplique
productos (por ejemplo, alcohol o desinfectante)
ni agua con jabón directamente sobre estas
superficies, ya que podría dañarlas.
Carrocería
Pintura de alto brillo
No utilice productos abrasivos, disolventes, gasolina o aceite para limpiar la carrocería.
No utilice nunca una esponja abrasiva para
limpiar las manchas más resistentes, ya que
podría rallar la pintura.
No aplique cera para pulir en condiciones de sol
intenso o sobre piezas de plástico o goma.
Utilice un paño suave y agua jabonosa o un producto con pH neutro.
Frote suavemente la carrocería con un paño de
microfibra limpio.
Aplique la cera para pulir sobre el vehículo limpio
y seco.
Respete las instrucciones de uso indicadas en
el producto.
Distintivos adhesivos
(Según versión)
No utilice una manguera de alta presión para lavar el vehículo, existe el riesgo de
dañar o despegar los adhesivos.
Use una manguera de flujo alto (temperatura comprendida entre 25 y
40

ºC).
Coloque el chorro de agua perpendicular a la
superficie que se va a limpiar.
Enjuague el vehículo con agua desmineralizada.
Protección frente a la corrosión
Evite la acumulación de sal, suciedad, productos químicos y humedad en zonas
difíciles de limpiar.
Las partes dañadas de la carrocería se deben
reparar.
Evite estacionar el vehículo en zonas húmedas;
dé prioridad a las zonas aireadas y ventiladas.
Quite el polvo o la arena de debajo de las alfombrillas y seque la humedad.
Limpie regularmente los orificios de drenaje de
las puertas, la carrocería y el chasis.
Cuando transporte objetos corrosivos (ácidos,
fertilizantes, sal, etc.), use recipientes especiales
y limpie después de descargar.
Lave el vehículo, prestando especial atención a
las zonas de difícil acceso, después de conducir
por vías tratadas con sal para carreteras.
Tapicería
Algunas partes del salpicadero, los paneles de las
puertas y los asientos pueden estar tapizadas.
Mantenimiento
No use productos de limpieza agresivos (p. ej., alcohol, disolvente o amoniaco).
No use sistemas de limpieza con vapor, ya que
pueden afectar a la adherencia del tejido.

11 6
Información práctica
Quite el polvo de las partes tapizadas periódicamente con un
paño seco, un cepillo suave o una aspiradora.
Limpie la
tapicería frotando con un trapo limpio
y húmedo una vez al año. Déjela secar toda la
noche y luego cepíllela con un cepillo de cerdas
suaves.
Eliminación de manchas
No frote la mancha para evitar que se extienda o que penetre el tejido.
Actúe rápidamente reduciendo la mancha desde los bordes hacia dentro.
Retire la sustancia o los sólidos todo lo que
pueda con una cuchara o espátula y,
si se trata
de líquidos,
empápelos con papel absorbente.
Producto o procedimiento aplicable según el tipo de mancha:
–

Grasa, aceite y tinta: use un detergente de pH

neutro.
–

Vómito: use agua mineral con gas.
–


Sangre: eche harina sobre la mancha y déjela

secar; a continuación, retírela con un paño
ligeramente húmedo.
–

Barro: déjelo secar y luego retírelo con un

paño ligeramente húmedo.
–

Pastel, chocolate y helado: use agua tibia.
–


Refrescos y bebidas alcohólicas: use agua

tibia o, si la mancha es persistente, jugo de
limón.
– Gomina, café, salsa de tomate y vinagre: use
agua tibia y jugo de limón.
Si se trata de sustancias sólidas, use un cepillo
suave o una aspiradora.
Si se trata de sustancias líquidas, use una
bayeta de microfibra humedecida y, después,
seque con otro paño.
Cuero
El cuero es un producto natural. Requiere un
cuidado periódico adecuado para prolongar su
durabilidad.
Debe protegerse e hidratarse mediante un producto
específico para el cuidado del cuero, con el fin de
mantenerlo suave y preservar su aspecto original.
No use productos de limpieza que no sean aptos para limpiar cuero (por
ejemplo,
disolvente, detergente, gasolina o
alcohol puro).
No use productos blanqueadores ni decolorantes
(por ejemplo, percloroetileno).
Cuando limpie elementos compuestos
parcialmente por cuero, tenga cuidado de no
dañar los demás materiales con los productos
específicos para cuero.
Antes de limpiar manchas de grasa o líquidos, retire rápidamente con un paño
cualquier posible cantidad acumulada.
Antes de realizar la limpieza, retire cualquier
residuo susceptible de rayar el cuero mediante
un paño empapado con agua desmineralizada y
completamente escurrido.
Limpie el cuero, sin frotar demasiado fuerte, con
un paño suave humedecido con agua y jabón o
con un producto pH neutro.
Séquelo con un paño suave y seco.

11 7
En caso de avería

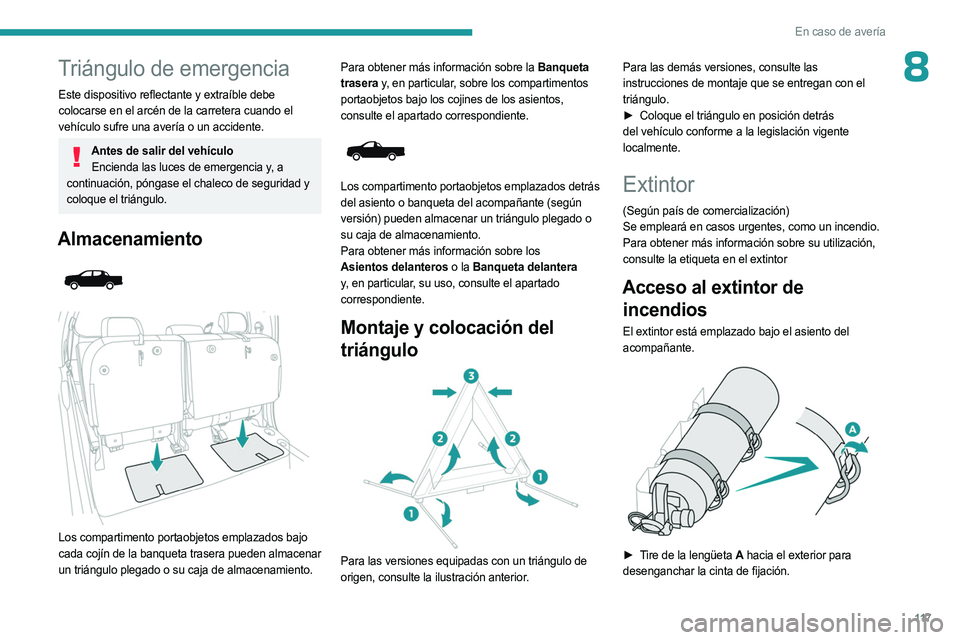

8Triángulo de emergencia
Este dispositivo reflectante y extraíble debe
colocarse en el arcén de la carretera cuando el
vehículo sufre una avería o un accidente.
Antes de salir del vehículo Encienda las luces de emergencia y, a
continuación, póngase el chaleco de seguridad y
coloque el triángulo.
Almacenamiento



Los compartimento portaobjetos emplazados bajo
cada cojín de la banqueta trasera pueden almacenar
un triángulo plegado o su caja de almacenamiento. Para obtener más información sobre la Banqueta
trasera y, en particular, sobre los compartimentos
portaobjetos bajo los cojines de los asientos,
consulte el apartado correspondiente.


Los compartimento portaobjetos emplazados detrás
del asiento o banqueta del acompañante (según
versión) pueden almacenar un triángulo plegado o
su caja de almacenamiento.
Para obtener más información sobre los
Asientos delanteros o la Banqueta delantera

y, en particular, su uso, consulte el apartado
correspondiente.
Montaje y colocación del
triángulo


Para las versiones equipadas con un triángulo de
origen, consulte la ilustración anterior. Para las demás versiones, consulte las
instrucciones de montaje que se entregan con el
triángulo.
â–º

Coloque el triángulo en posición detrás

del vehículo conforme a la legislación vigente
localmente.
Extintor
(Según país de comercialización)
Se empleará en casos urgentes, como un incendio.
Para obtener más información sobre su utilización,
consulte la etiqueta en el extintor
Acceso al extintor de incendios
El extintor está emplazado bajo el asiento del
acompañante.


► Tire de la lengüeta A hacia el exterior para
desenganchar la cinta de fijación.

11 8
En caso de avería

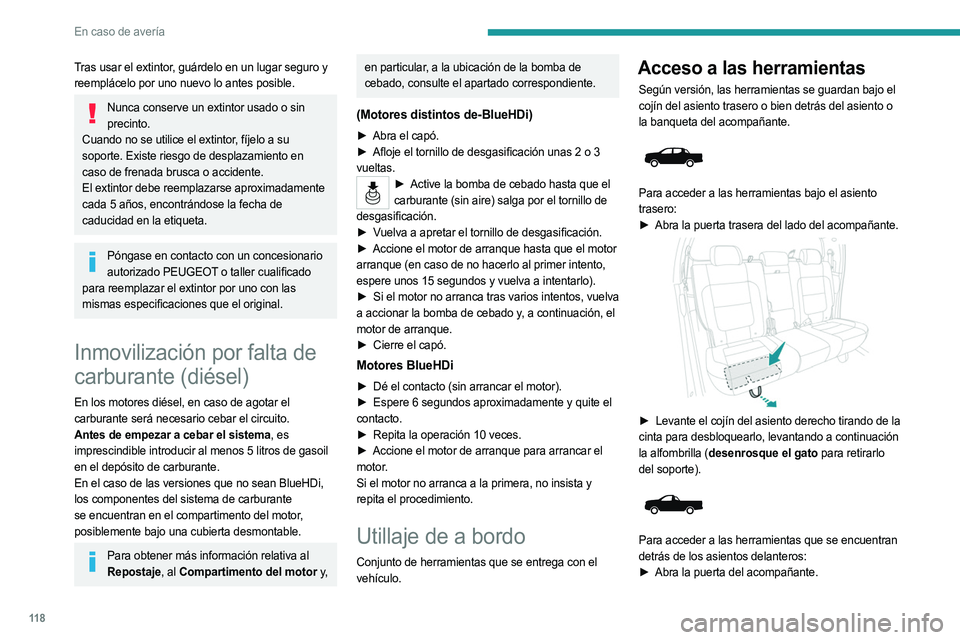

Tras usar el extintor, guárdelo en un lugar seguro y
reemplácelo por uno nuevo lo antes posible.
Nunca conserve un extintor usado o sin precinto.
Cuando no se utilice el extintor, fíjelo a su
soporte. Existe riesgo de desplazamiento en
caso de frenada brusca o accidente.
El extintor debe reemplazarse aproximadamente
cada 5 años, encontrándose la fecha de
caducidad en la etiqueta.
Póngase en contacto con un concesionario autorizado PEUGEOT o taller cualificado
para reemplazar el extintor por uno con las
mismas especificaciones que el original.
Inmovilización por falta de
carburante (diésel)
En los motores diésel, en caso de agotar el
carburante será necesario cebar el circuito.
Antes de empezar a cebar el sistema, es
imprescindible introducir al menos 5 litros de gasoil
en el depósito de carburante.
En el caso de las versiones que no sean BlueHDi,
los componentes del sistema de carburante
se encuentran en el compartimento del motor,
posiblemente bajo una cubierta desmontable.
Para obtener más información relativa al Repostaje, al Compartimento del motor y,
en particular, a la ubicación de la bomba de
cebado, consulte el apartado correspondiente.
(Motores distintos de-BlueHDi)
► Abra el capó.
► Afloje el tornillo de desgasificación unas 2 o 3
vueltas.
â–º Active la bomba de cebado hasta que el
carburante (sin aire) salga por el tornillo de
desgasificación.
â–º

V

uelva a apretar el tornillo de desgasificación.
â–º

Accione el motor de arranque hasta que el motor

arranque (en caso de no hacerlo al primer intento,
espere unos 15 segundos y vuelva a intentarlo).
â–º

Si

el motor no arranca tras varios intentos, vuelva
a accionar la bomba de cebado y, a continuación, el
motor de arranque.
â–º

Cierre el capó.
Motores BlueHDi
► Dé el contacto (sin arrancar el motor).
â–º Espere 6 segundos aproximadamente y quite el
contacto.
â–º

Repita la operación 10 veces.
â–º


Accione el motor de arranque para arrancar el

motor.
Si el motor no arranca a la primera, no insista y
repita el procedimiento.
Utillaje de a bordo
Conjunto de herramientas que se entrega con el
vehículo.
Acceso a las herramientas
Según versión, las herramientas se guardan bajo el
cojín del asiento trasero o bien detrás del asiento o
la banqueta del acompañante.


Para acceder a las herramientas bajo el asiento
trasero:
â–º

Abra la puerta trasera del lado del acompañante.

► Levante el cojín del asiento derecho tirando de la
cinta para desbloquearlo, levantando a continuación
la alfombrilla (desenrosque el gato para retirarlo
del soporte).


Para acceder a las herramientas que se encuentran
detrás de los asientos delanteros:
â–º

Abra la puerta del acompañante.
