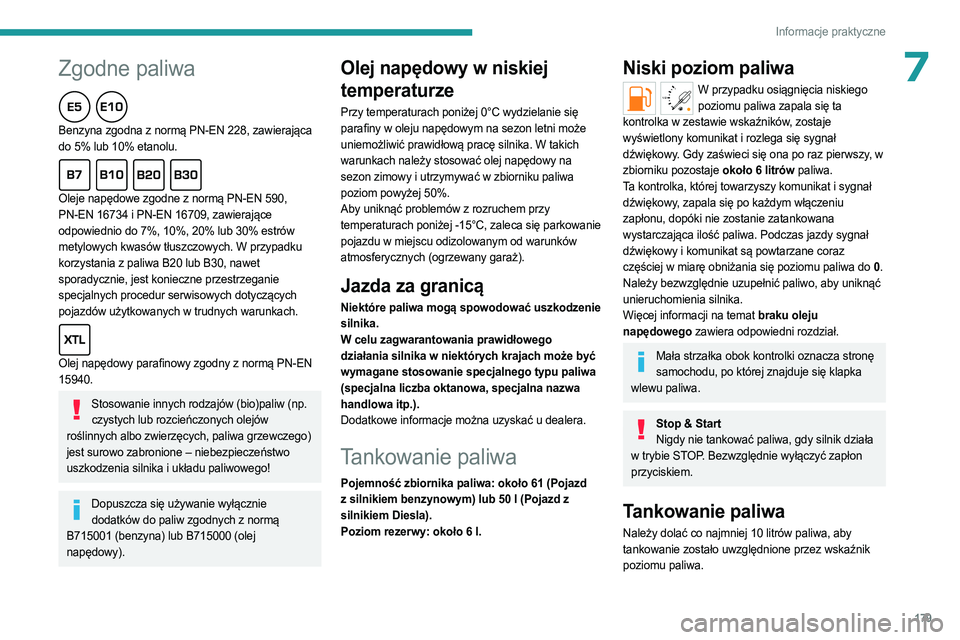

Informacje praktyczne
7Zgodne paliwa
Benzyna zgodna z normą PN-EN 228, zawierająca
do 5% lub 10% etanolu.

Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą PN-EN
15940.
Stosowanie innych rodzajów (bio)paliw (np. czystych lub rozcieńczonych olejów
roślinnych albo zwierzęcych, paliwa grzewczego)
jest surowo zabronione – niebezpieczeństwo
uszkodzenia silnika i układu paliwowego!
Dopuszcza się używanie wyłącznie dodatków do paliw zgodnych z normą
B715001 (benzyna) lub B715000 (olej
napędowy).
Olej napędowy w niskiej
temperaturze
Przy temperaturach poniżej 0°C wydzielanie się
parafiny w oleju napędowym na sezon letni może
uniemożliwić prawidłową pracę silnika. W takich
warunkach należy stosować olej napędowy na
sezon zimowy i utrzymywać w zbiorniku paliwa
poziom powyżej 50%.
Aby uniknąć problemów z rozruchem przy
temperaturach poniżej -15°C, zaleca się parkowanie
pojazdu w miejscu odizolowanym od warunków
atmosferycznych (ogrzewany garaż).
Jazda za granicą
Niektóre paliwa mogą spowodować uszkodzenie
silnika.
W celu zagwarantowania prawidłowego
działania silnika w niektórych krajach może być
wymagane stosowanie specjalnego typu paliwa
(specjalna liczba oktanowa, specjalna nazwa
handlowa itp.).
Dodatkowe informacje można uzyskać u dealera.
Tankowanie paliwa
Pojemność zbiornika paliwa: około 61 (Pojazd
z silnikiem benzynowym) lub 50 l (Pojazd z
silnikiem Diesla).
Poziom rezerwy: około 6
l.
Niski poziom paliwa
/2
1 1W przypadku osiągnięcia niskiego
poziomu paliwa zapala się ta
kontrolka w zestawie wskaźników, zostaje
wyświetlony komunikat i rozlega się sygnał
dźwiękowy. Gdy zaświeci się ona po raz pierwszy, w
zbiorniku pozostaje około 6
litrów paliwa.
Ta kontrolka, której towarzyszy komunikat i sygnał
dźwiękowy, zapala się po każdym włączeniu
zapłonu, dopóki nie zostanie zatankowana
wystarczająca ilość paliwa. Podczas jazdy sygnał
dźwiękowy i komunikat są powtarzane coraz
częściej w miarę obniżania się poziomu paliwa do 0 .
Należy bezwzględnie uzupełnić paliwo, aby uniknąć
unieruchomienia silnika.
Więcej informacji na temat braku oleju
napędowego zawiera odpowiedni rozdział.
Mała strzałka obok kontrolki oznacza stronę samochodu, po której znajduje się klapka
wlewu paliwa.
Stop & Start Nigdy nie tankować paliwa, gdy silnik działa
w trybie STOP. Bezwzględnie wyłączyć zapłon
przyciskiem.
Tankowanie paliwa
Należy dolać co najmniej 10 litrów paliwa, aby
tankowanie zostało uwzględnione przez wskaźnik
poziomu paliwa.

180

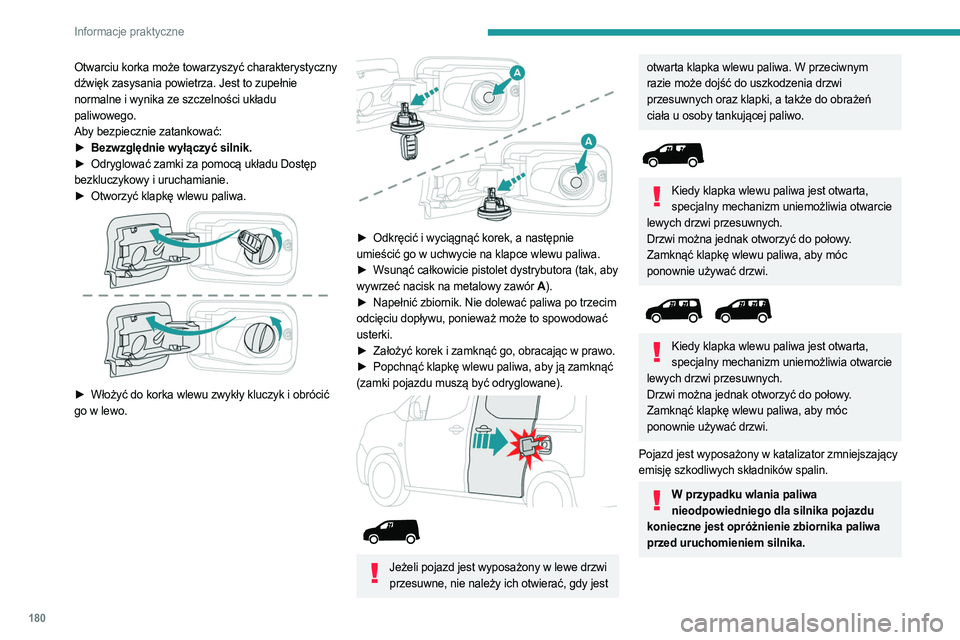

Informacje praktyczne
Otwarciu korka może towarzyszyć charakterystyczny
dźwięk zasysania powietrza. Jest to zupełnie
normalne i wynika ze szczelności układu
paliwowego.
Aby bezpiecznie zatankować:
►
Bezwzględnie wyłączyć silnik.
►


Odryglować zamki za pomocą układu Dostęp

bezkluczykowy i uruchamianie.
►

Otworzyć klapkę wlewu paliwa.

► Włożyć do korka wlewu zwykły kluczyk i obrócić
go w lewo.


► Odkręcić i wyciągnąć korek, a następnie
umieścić go w uchwycie na klapce wlewu paliwa.
►

Wsunąć całkowicie pistolet dystrybutora (tak, aby

wywrzeć nacisk na metalowy zawór A ).
►

Napełnić zbiornik. Nie dolewać paliwa po trzecim

odcięciu dopływu, ponieważ może to spowodować
usterki.
►

Założyć korek i zamknąć go, obracając w prawo.
►


Popchnąć klapkę wlewu paliwa, aby ją zamknąć

(zamki pojazdu muszą być odryglowane).




Jeżeli pojazd jest wyposażony w lewe drzwi przesuwne, nie należy ich otwierać, gdy jest
otwarta klapka wlewu paliwa. W przeciwnym
razie może dojść do uszkodzenia drzwi
przesuwnych oraz klapki, a także do obrażeń
ciała u osoby tankującej paliwo.


Kiedy klapka wlewu paliwa jest otwarta, specjalny mechanizm uniemożliwia otwarcie
lewych drzwi przesuwnych.
Drzwi można jednak otworzyć do połowy.
Zamknąć klapkę wlewu paliwa, aby móc
ponownie używać drzwi.


Kiedy klapka wlewu paliwa jest otwarta, specjalny mechanizm uniemożliwia otwarcie
lewych drzwi przesuwnych.
Drzwi można jednak otworzyć do połowy.
Zamknąć klapkę wlewu paliwa, aby móc
ponownie używać drzwi.
Pojazd jest wyposażony w katalizator zmniejszający
emisję szkodliwych składników spalin.
W przypadku wlania paliwa nieodpowiedniego dla silnika pojazdu
konieczne jest opróżnienie zbiornika paliwa
przed uruchomieniem silnika.

181

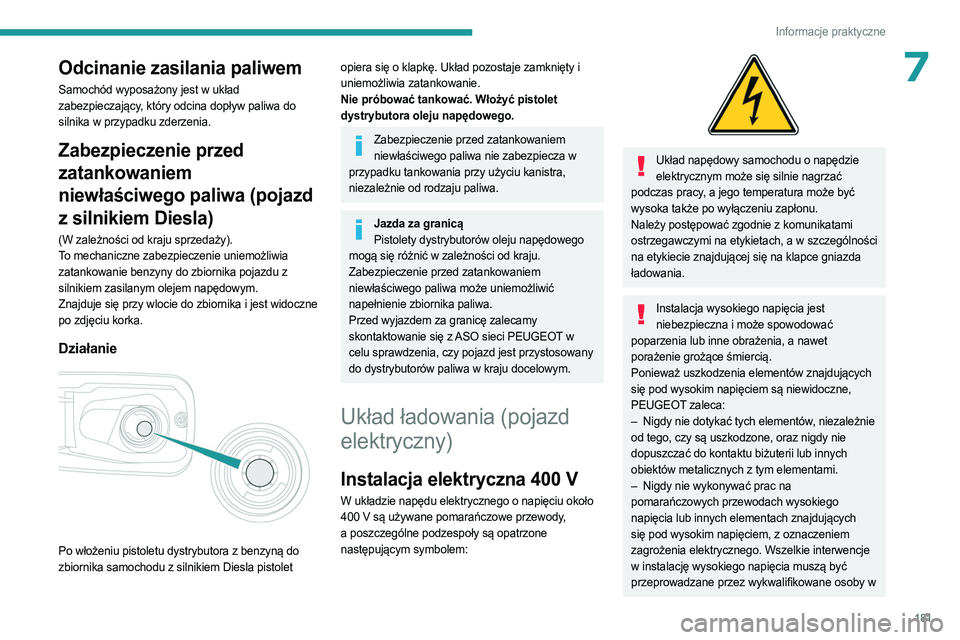

Informacje praktyczne
7Odcinanie zasilania paliwem
Samochód wyposażony jest w układ
zabezpieczający, który odcina dopływ paliwa do
silnika w przypadku zderzenia.
Zabezpieczenie przed
zatankowaniem
niewłaściwego paliwa (pojazd
z silnikiem Diesla)
(W zależności od kraju sprzedaży).
To mechaniczne zabezpieczenie uniemożliwia
zatankowanie benzyny do zbiornika pojazdu z
silnikiem zasilanym olejem napędowym.
Znajduje się przy wlocie do zbiornika i jest widoczne
po zdjęciu korka.
Działanie

Po włożeniu pistoletu dystrybutora z benzyną do
zbiornika samochodu z silnikiem Diesla pistolet
opiera się o klapkę. Układ pozostaje zamknięty i
uniemożliwia zatankowanie.
Nie próbować tankować. Włożyć pistolet
dystrybutora oleju napędowego.
Zabezpieczenie przed zatankowaniem niewłaściwego paliwa nie zabezpiecza w
przypadku tankowania przy użyciu kanistra,
niezależnie od rodzaju paliwa.
Jazda za granicą Pistolety dystrybutorów oleju napędowego
mogą się różnić w zależności od kraju.
Zabezpieczenie przed zatankowaniem
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Przed wyjazdem za granicę zalecamy
skontaktowanie się z ASO sieci PEUGEOT w
celu sprawdzenia, czy pojazd jest przystosowany
do dystrybutorów paliwa w kraju docelowym.
Układ ładowania (pojazd
elektryczny)
Instalacja elektryczna 400 V
W układzie napędu elektrycznego o napięciu około
400 V są używane pomarańczowe przewody,
a poszczególne podzespoły są opatrzone
następującym symbolem:


Układ napędowy samochodu o napędzie elektrycznym może się silnie nagrzać
podczas pracy, a jego temperatura może być
wysoka także po wyłączeniu zapłonu.
Należy postępować zgodnie z komunikatami
ostrzegawczymi na etykietach, a w szczególności
na etykiecie znajdującej się na klapce gniazda
ładowania.
Instalacja wysokiego napięcia jest niebezpieczna i może spowodować
poparzenia lub inne obrażenia, a nawet
porażenie grożące śmiercią.
Ponieważ uszkodzenia elementów znajdujących
się pod wysokim napięciem są niewidoczne,
PEUGEOT zaleca:
–

Nigdy nie dotykać tych elementów
, niezależnie
od tego, czy są uszkodzone, oraz nigdy nie
dopuszczać do kontaktu biżuterii lub innych
obiektów metalicznych z tym elementami.
–

Nigdy nie wykonywać prac na

pomarańczowych przewodach wysokiego
napięcia lub innych elementach znajdujących
się pod wysokim napięciem, z oznaczeniem
zagrożenia elektrycznego. Wszelkie interwencje
w instalację wysokiego napięcia muszą być
przeprowadzane przez wykwalifikowane osoby w

182
Informacje praktyczne
specjalistycznych warsztatach uprawnionych do
wykonywania tego typu prac.
–
Nigdy nie wolno uszkodzić, modyfikować

lub demontować pomarańczowych przewodów
wysokiego napięcia, ani odłączać ich od instalacji
wysokiego napięcia.
–

Nigdy nie otwierać, modyfikować ani

demontować pokrywy akumulatora trakcyjnego.
–

Nigdy nie pracować przy użyciu narzędzi

tnących i formujących lub źródeł ciepła w pobliżu
elementów oraz przewodów instalacji wysokiego
napięcia.
W razie niskiego poziomu płynu w zbiorniku
płynu chłodzącego, płyn może uzupełnić
wyłącznie specjalistyczny lub posiadający
odpowiednie przeszkolenie warsztat (w celu
zapewnienia, że wyciek nie przedostał się do
akumulatora trakcyjnego).
Wszelkie interwencje w instalację wysokiego
napięcia muszą być przeprowadzane przez
wykwalifikowane osoby w specjalistycznych
warsztatach uprawnionych do wykonywania tego
typu prac.
Uszkodzenie samochodu lub akumulatora
trakcyjnego może spowodować do
wycieku toksycznych gazów albo płynów
(natychmiastowego lub z opóźnieniem).
PEUGEOT zaleca:
–

W razie wypadku należy zawsze informować

służby pożarnicze i ratownicze, ostrzegając,
że samochód jest wyposażony w akumulator
trakcyjny.– Nigdy nie dotykać płynów wyciekających z
akumulatora trakcyjnego.
–

Nie wdychać gazów emitowanych przez

akumulator trakcyjny, ponieważ są one
toksyczne.
–

W razie wypadku lub potencjalnego wypadku

odsunąć się od pojazdu, ponieważ emitowane
gazy są łatwopalne i mogą spowodować wybuch
pożaru.


Ta naklejka jest przeznaczona wyłącznie dla służb ratowniczych i serwisantów na
potrzeby przeprowadzania jakichkolwiek
czynności na pojeździe.
Innym osobom nie wolno dotykać urządzenia
przedstawionego na naklejce.
W razie wypadku lub uderzenia w podwozie pojazdu
W takich sytuacjach może dojść do poważnego
uszkodzenia obwodu elektrycznego lub
akumulatora trakcyjnego.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, i wyłączyć
zapłon.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Mycie samochodu Przed umyciem samochodu należy
bezwzględnie sprawdzić, czy klapka gniazda
ładowania jest prawidłowo zamknięta.
Nie wolno myć samochodu w trakcie ładowania
akumulatora.
Mycie pod wysokim ciśnieniem Aby uniknąć uszkodzenia elementów
instalacji elektrycznej, wyraźnie zabrania się
używania myjek ciśnieniowych w komorze silnika
lub na elementach podwozia.
Podczas mycia nadwozia nie stosować ciśnienia
powyżej 80
barów.
Uważać, aby do gniazda i wtyku przewodu ładowania nie dostały się woda ani pył,
ponieważ grozi to porażeniem prądem lub
pożarem!
Nigdy nie podłączać ani nie odłączać wtyku ani
przewodu ładowania mokrymi rękami, aby nie
doszło do porażenia prądem!

183
Informacje praktyczne
7Napięcie
Ten akumulator magazynuje energię, która
zasila silnik elektryczny i urządzenia używane
do zapewnienia komfortu termicznego w kabinie.
Rozładowuje się w trakcie użytkowania samochodu,
w związku z czym należy go regularnie ładować. Z
ładowaniem nie trzeba się wstrzymywać do czasu
zasygnalizowania rezerwowego poziomu energii
akumulatora trakcyjnego.
Zasięg pojazdu może być różny zależnie od
stylu jazdy, pokonywanych tras, intensywności
korzystania z funkcji zapewniających komfort
termiczny i od starzenia się elementów składowych
akumulatora.
Na żywotność akumulatora trakcyjnego wpływa szereg czynników, w tym warunki
klimatyczne, pokonywane odległości i
częstotliwość szybkiego ładowania.
Aby zapewniać większy zasięg samochodu i dbać o trwałość akumulatora trakcyjnego,
PEUGEOT zaleca:
–

Nie ładować codziennie akumulatora

samochodu elektrycznego do końca (jak
najczęściej ładować akumulator trakcyjny do
poziomu poniżej 80%).
–

Nie rozładowywać akumulatora do końca.
–


Nie przechowywać samochodu przez dłuższy

czas (powyżej 12 godzin) bez użytkowania, gdy
poziom naładowania akumulatora trakcyjnego
jest niski lub wysoki. Akumulator powinien być
jak najczęściej naładowany do poziomu między
20 i 40%.
–

Ograniczać stosowanie szybkiego ładowania.
–


Nie narażać samochodu na temperatury

poniżej -30°C i powyżej +60°C przez okres
powyżej 24
godzin.
–

Unikać ładowania samochodu w

temperaturach poniżej zera (chyba że samochód
pracował przez czas powyżej 20
minut) lub
powyżej +30°C.
–

Nie używać akumulatora trakcyjnego

samochodu jako generatora energii.
–

Nie używać generatora do ładowania

akumulatora trakcyjnego samochodu.

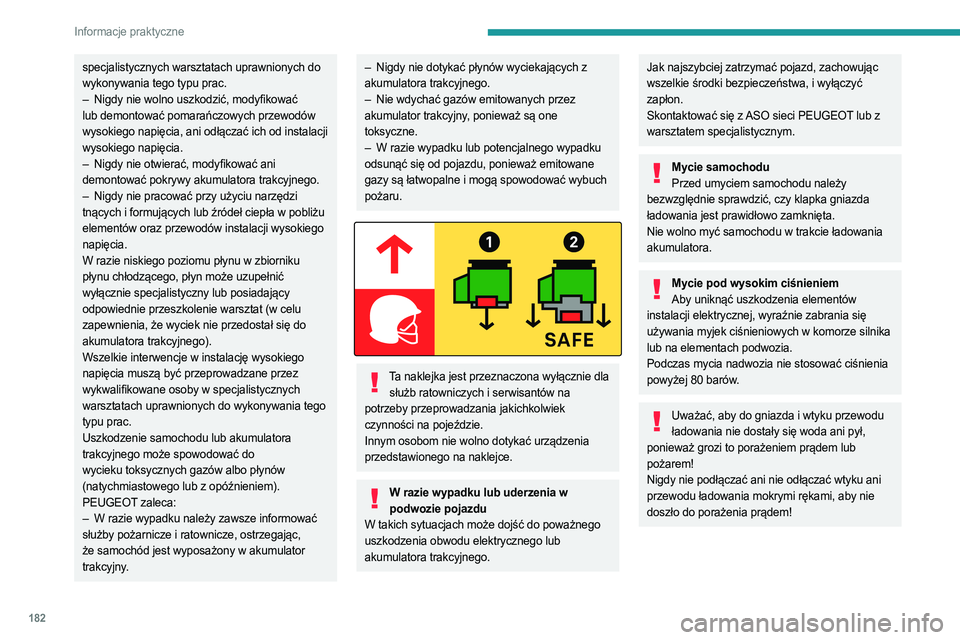

W przypadku uszkodzenia akumulatora trakcyjnego
Kategorycznie zabrania się samodzielnego
wykonywania jakichkolwiek prac przy pojeździe.
Nie dotykać cieczy pochodzących z akumulatora
trakcyjnego, a w przypadku kontaktu z tymi
substancjami, przemyć skażone miejsca
obficie wodą i jak najszybciej zasięgnąć porady
lekarskiej.
Skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym w celu sprawdzenia
układu.
Utylizacja akumulatora trakcyjnego
Akumulator trakcyjny został zaprojektowany w taki
sposób, aby wystarczył na cały okres eksploatacji samochodu, pod warunkiem wypełnienia zaleceń
PEUGEOT.
Jeśli konieczna będzie wymiana akumulatora,
należy skontaktować się z ASO PEUGEOT w
celu uzyskania instrukcji utylizacji. Nieprawidłowa
utylizacja grozi ryzykiem poważnych oparzeń,
porażenia prądem elektrycznym i szkód dla
środowiska naturalnego.
Zgodnie z przepisami PEUGEOT zapewnia
ponowne wykorzystanie lub recykling tego elementu
we współpracy z podmiotami posiadającymi
stosowne uprawnienia.

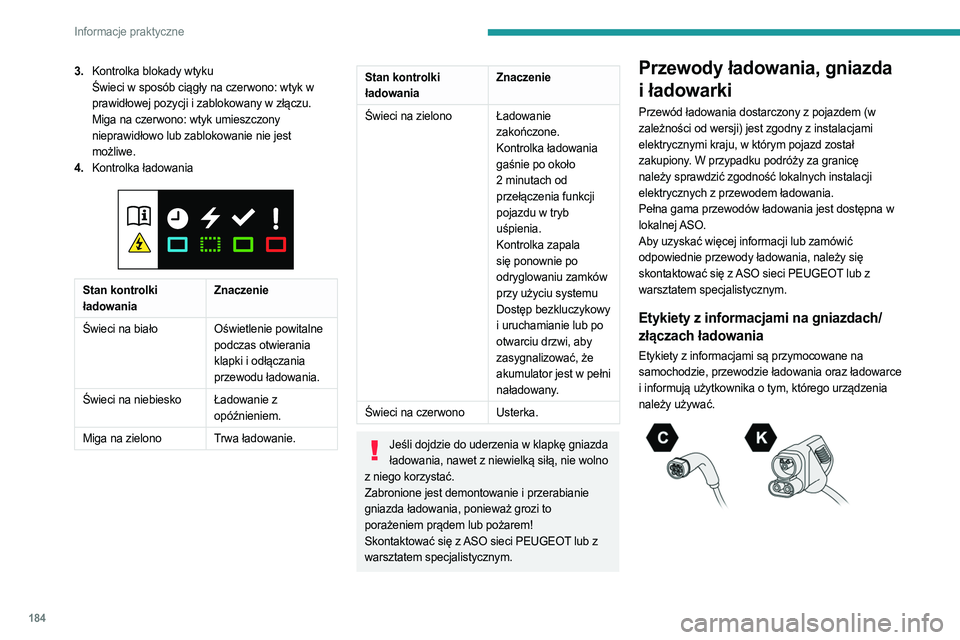

Gniazda i kontrolki ładowania

1.
Gniazda ładowania
2. Przycisk ładowania z opóźnieniem

184
Informacje praktyczne
3.Kontrolka blokady wtyku
Świeci w sposób ciągły na czerwono: wtyk w
prawidłowej pozycji i zablokowany w złączu.
Miga na czerwono: wtyk umieszczony
nieprawidłowo lub zablokowanie nie jest
możliwe.
4. Kontrolka ładowania


Stan kontrolki
ładowania Znaczenie
Świeci na biało Oświetlenie powitalne podczas otwierania
klapki i odłączania
przewodu ładowania.
Świeci na niebiesko Ładowanie z opóźnieniem.
Miga na zielono Trwa ładowanie.
Stan kontrolki
ładowania Znaczenie
Świeci na zielono Ładowanie zakończone.
Kontrolka ładowania
gaśnie po około
2 minutach od
przełączenia funkcji
pojazdu w tryb
uśpienia.
Kontrolka zapala
się ponownie po
odryglowaniu zamków
przy użyciu systemu
Dostęp bezkluczykowy
i uruchamianie lub po
otwarciu drzwi, aby
zasygnalizować, że
akumulator jest w pełni
naładowany.
Świeci na czerwono Usterka.
Jeśli dojdzie do uderzenia w klapkę gniazda ładowania, nawet z niewielką siłą, nie wolno
z niego korzystać.
Zabronione jest demontowanie i przerabianie
gniazda ładowania, ponieważ grozi to
porażeniem prądem lub pożarem!
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Przewody ładowania, gniazda
i ładowarki
Przewód ładowania dostarczony z pojazdem (w
zależności od wersji) jest zgodny z instalacjami
elektrycznymi kraju, w którym pojazd został
zakupiony. W przypadku podróży za granicę
należy sprawdzić zgodność lokalnych instalacji
elektrycznych z przewodem ładowania.
Pełna gama przewodów ładowania jest dostępna w
lokalnej ASO.
Aby uzyskać więcej informacji lub zamówić
odpowiednie przewody ładowania, należy się
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Etykiety z informacjami na gniazdach/
złączach ładowania
Etykiety z informacjami są przymocowane na
samochodzie, przewodzie ładowania oraz ładowarce
i informują użytkownika o tym, którego urządzenia
należy używać.

185
Informacje praktyczne
7

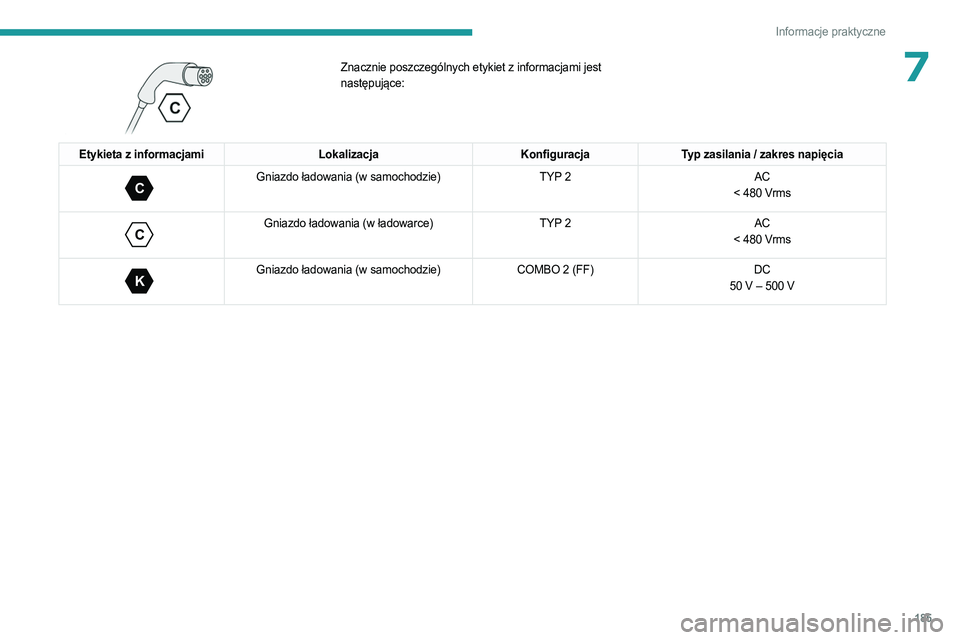

Znacznie poszczególnych etykiet z informacjami jest
następujące:
Etykieta z informacjamiLokalizacjaKonfiguracjaTyp zasilania / zakres napięcia
C
Gniazdo ładowania (w samochodzie) TYP 2AC
< 480 Vrms

C
Gniazdo ładowania (w ładowarce) TYP 2AC
< 480 Vrms

K
Gniazdo ładowania (w samochodzie) COMBO 2 (FF)DC
50 V – 500 V

186
Informacje praktyczne

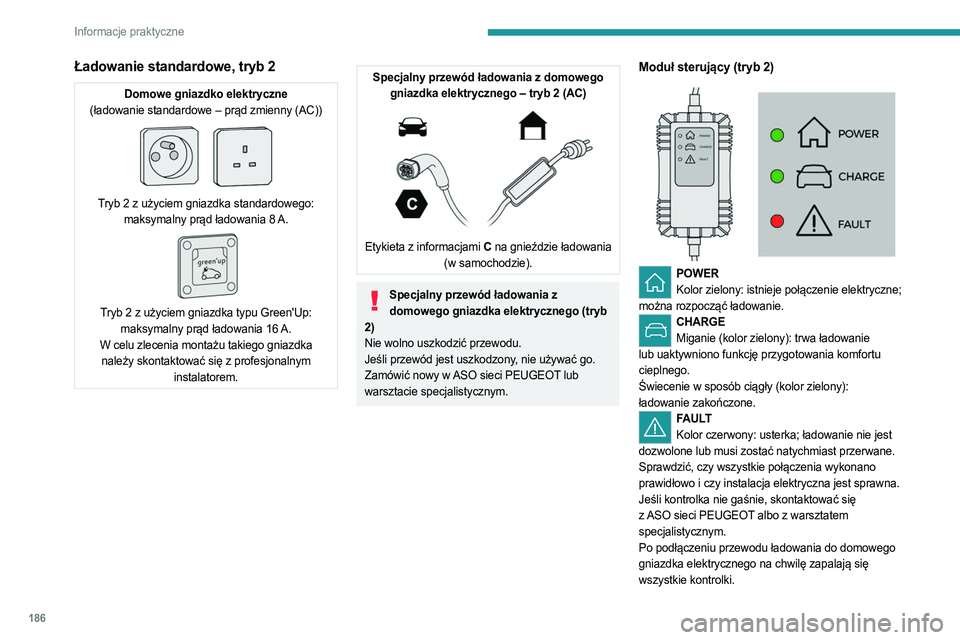

Ładowanie standardowe, tryb 2
Domowe gniazdko elektryczne
(ładowanie standardowe – prąd zmienny (AC))


Tryb 2 z użyciem gniazdka standardowego: maksymalny prąd ładowania 8 A.

Tryb 2 z użyciem gniazdka typu Green'Up: maksymalny prąd ładowania 16 A.
W celu zlecenia montażu takiego gniazdka

należy skontaktować się z profesjonalnym instalatorem.
Specjalny przewód ładowania z domowego gniazdka elektrycznego – tryb 2 (AC)


Etykieta z informacjami C na gnieździe ładowania
(w samochodzie).
Specjalny przewód ładowania z domowego gniazdka elektrycznego (tryb
2)
Nie wolno uszkodzić przewodu.
Jeśli przewód jest uszkodzony, nie używać go.
Zamówić nowy w ASO sieci PEUGEOT lub
warsztacie specjalistycznym.
Moduł sterujący (tryb 2)


POWER Kolor zielony: istnieje połączenie elektryczne;
można rozpocząć ładowanie.
CHARGE Miganie (kolor zielony): trwa ładowanie
lub uaktywniono funkcję przygotowania komfortu
cieplnego.
Świecenie w sposób ciągły (kolor zielony):
ładowanie zakończone.
FAULT Kolor czerwony: usterka; ładowanie nie jest
dozwolone lub musi zostać natychmiast przerwane.
Sprawdzić, czy wszystkie połączenia wykonano
prawidłowo i czy instalacja elektryczna jest sprawna.
Jeśli kontrolka nie gaśnie, skontaktować się
z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Po podłączeniu przewodu ładowania do domowego
gniazdka elektrycznego na chwilę zapalają się
wszystkie kontrolki.

187
Informacje praktyczne
7Jeśli nie zapalają się żadne kontrolki, sprawdzić
bezpiecznik chroniący dane gniazdko:
–
W przypadku gdy bezpiecznik zadziałał, poprosić

specjalistę o sprawdzenie instalacji elektrycznej pod
kątem przystosowania i/lub wykonanie niezbędnych
napraw.
–

Jeśli bezpiecznik nie zadziałał, nie używać

przewodu ładowania i skontaktować się z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym.

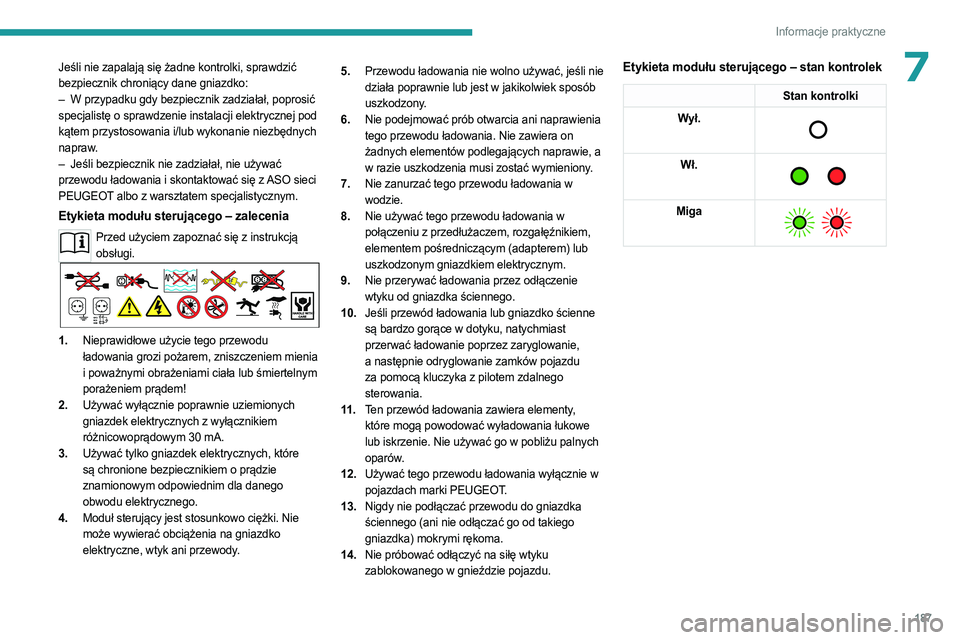

Etykieta modułu sterującego – zalecenia
Przed użyciem zapoznać się z instrukcją obsługi.
1. Nieprawidłowe użycie tego przewodu
ładowania grozi pożarem, zniszczeniem mienia
i poważnymi obrażeniami ciała lub śmiertelnym
porażeniem prądem!
2. Używać wyłącznie poprawnie uziemionych
gniazdek elektrycznych z wyłącznikiem
różnicowoprądowym 30
mA.
3. Używać tylko gniazdek elektrycznych, które
są chronione bezpiecznikiem o prądzie
znamionowym odpowiednim dla danego
obwodu elektrycznego.
4. Moduł sterujący jest stosunkowo ciężki. Nie
może wywierać obciążenia na gniazdko
elektryczne, wtyk ani przewody. 5.
Przewodu ładowania nie wolno używać, jeśli nie
działa poprawnie lub jest w jakikolwiek sposób
uszkodzony.
6. Nie podejmować prób otwarcia ani naprawienia
tego przewodu ładowania. Nie zawiera on
żadnych elementów podlegających naprawie, a
w razie uszkodzenia musi zostać wymieniony.
7. Nie zanurzać tego przewodu ładowania w
wodzie.
8. Nie używać tego przewodu ładowania w
połączeniu z przedłużaczem, rozgałęźnikiem,
elementem pośredniczącym (adapterem) lub
uszkodzonym gniazdkiem elektrycznym.
9. Nie przerywać ładowania przez odłączenie
wtyku od gniazdka ściennego.
10. Jeśli przewód ładowania lub gniazdko ścienne
są bardzo gorące w dotyku, natychmiast
przerwać ładowanie poprzez zaryglowanie,
a następnie odryglowanie zamków pojazdu
za pomocą kluczyka z pilotem zdalnego
sterowania.
11 . Ten przewód ładowania zawiera elementy,
które mogą powodować wyładowania łukowe
lub iskrzenie. Nie używać go w pobliżu palnych
oparów.
12. Używać tego przewodu ładowania wyłącznie w
pojazdach marki PEUGEOT.
13. Nigdy nie podłączać przewodu do gniazdka
ściennego (ani nie odłączać go od takiego
gniazdka) mokrymi rękoma.
14. Nie próbować odłączyć na siłę wtyku
zablokowanego w gnieździe pojazdu.

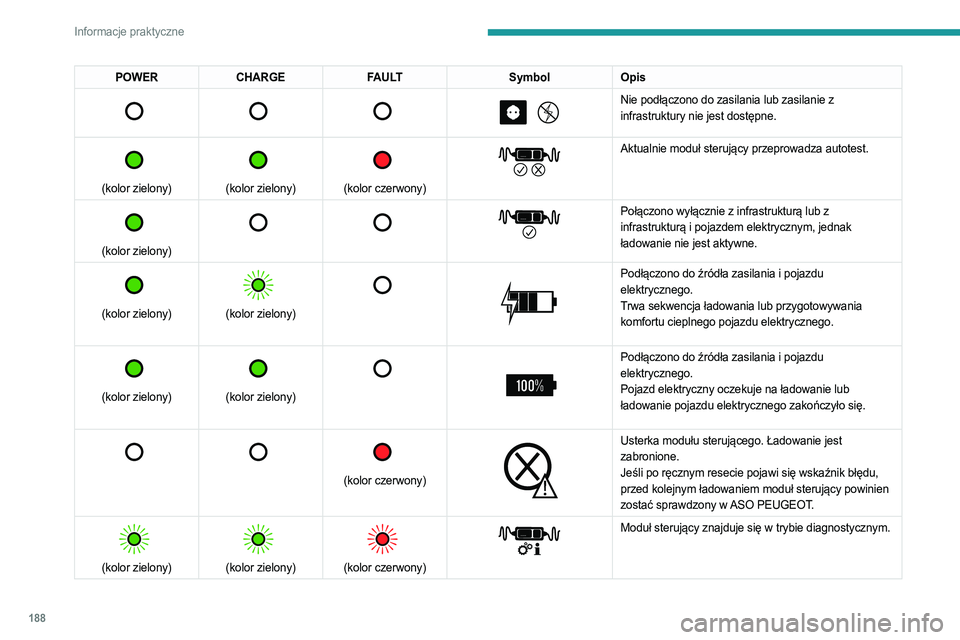

Etykieta modułu sterującego – stan kontrolek
Stan kontrolki
Wył.

Wł.

Miga

188
Informacje praktyczne
POWERCHARGE FAULT SymbolOpis

Nie podłączono do zasilania lub zasilanie z
infrastruktury nie jest dostępne.


(kolor zielony)


(kolor zielony)


(kolor czerwony)


Aktualnie moduł sterujący przeprowadza autotest.


(kolor zielony)


Połączono wyłącznie z infrastrukturą lub z
infrastrukturą i pojazdem elektrycznym, jednak
ładowanie nie jest aktywne.


(kolor zielony)


(kolor zielony)



Podłączono do źródła zasilania i pojazdu
elektrycznego.
Trwa sekwencja ładowania lub przygotowywania
komfortu cieplnego pojazdu elektrycznego.


(kolor zielony)


(kolor zielony)



Podłączono do źródła zasilania i pojazdu
elektrycznego.
Pojazd elektryczny oczekuje na ładowanie lub
ładowanie pojazdu elektrycznego zakończyło się.


(kolor czerwony)


Usterka modułu sterującego. Ładowanie jest
zabronione.
Jeśli po ręcznym resecie pojawi się wskaźnik błędu,
przed kolejnym ładowaniem moduł sterujący powinien
zostać sprawdzony w ASO PEUGEOT.


(kolor zielony)


(kolor zielony)


(kolor czerwony)


Moduł sterujący znajduje się w trybie diagnostycznym.
