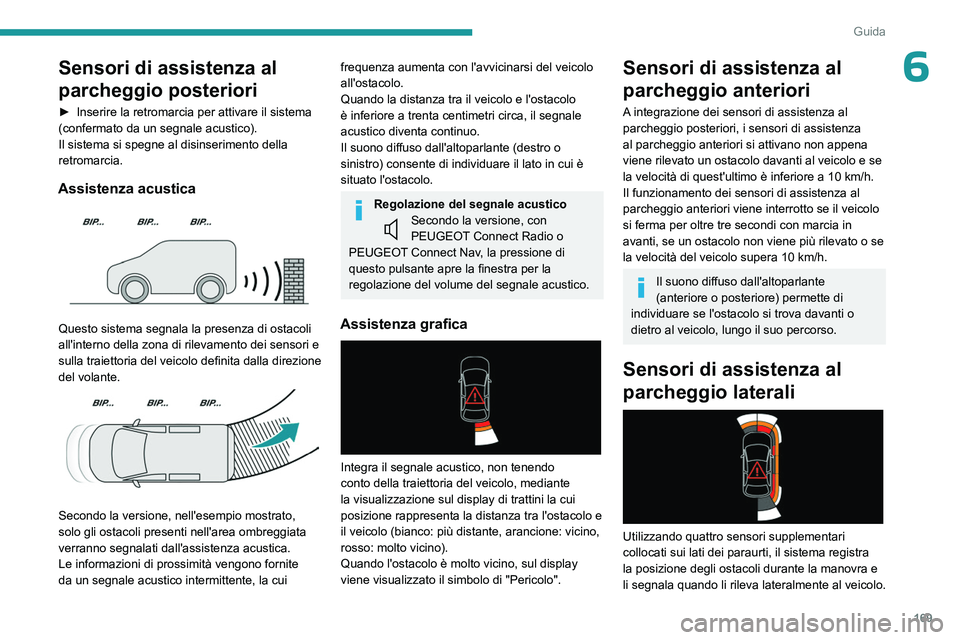

PEUGEOT PARTNER 2022 Manuale duso (in Italian)

169
Guida
6Sensori di assistenza al
parcheggio posteriori
► Inserire la retromarcia per attivare il sistema
(confermato da un segnale acustico).
Il sistema si spegne al disinserimento della
retromarcia.
Assistenza acustica

Questo sistema segnala la presenza di ostacoli
all'interno della zona di rilevamento dei sensori e
sulla traiettoria del veicolo definita dalla direzione
del volante.


Secondo la versione, nell'esempio mostrato,
solo gli ostacoli presenti nell'area ombreggiata
verranno segnalati dall'assistenza acustica.
Le informazioni di prossimità vengono fornite
da un segnale acustico intermittente, la cui
frequenza aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Quando la distanza tra il veicolo e l'ostacolo
è inferiore a trenta centimetri circa, il segnale
acustico diventa continuo.
Il suono diffuso dall'altoparlante (destro o
sinistro) consente di individuare il lato in cui è
situato l'ostacolo.
Regolazione del segnale acusticoSecondo la versione, con
PEUGEOT Connect Radio o
PEUGEOT Connect Nav, la pressione di
questo pulsante apre la finestra per la
regolazione del volume del segnale acustico.
Assistenza grafica

Integra il segnale acustico, non tenendo
conto della traiettoria del veicolo, mediante
la visualizzazione sul display di trattini la cui
posizione rappresenta la distanza tra l'ostacolo e
il veicolo (bianco: più distante, arancione: vicino,
rosso: molto vicino).
Quando l'ostacolo è molto vicino, sul display
viene visualizzato il simbolo di "Pericolo".
Sensori di assistenza al
parcheggio anteriori
A integrazione dei sensori di assistenza al
parcheggio posteriori, i sensori di assistenza
al parcheggio anteriori si attivano non appena
viene rilevato un ostacolo davanti al veicolo e se
la velocità di quest'ultimo è inferiore a 10
km/h.
Il funzionamento dei sensori di assistenza al
parcheggio anteriori viene interrotto se il veicolo
si ferma per oltre tre secondi con marcia in
avanti, se un ostacolo non viene più rilevato o se
la velocità del veicolo supera 10
km/h.
Il suono diffuso dall'altoparlante
(anteriore o posteriore) permette di
individuare se l'ostacolo si trova davanti o
dietro al veicolo, lungo il suo percorso.
Sensori di assistenza al
parcheggio laterali


Utilizzando quattro sensori supplementari
collocati sui lati dei paraurti, il sistema registra
la posizione degli ostacoli durante la manovra e
li segnala quando li rileva lateralmente al veicolo.

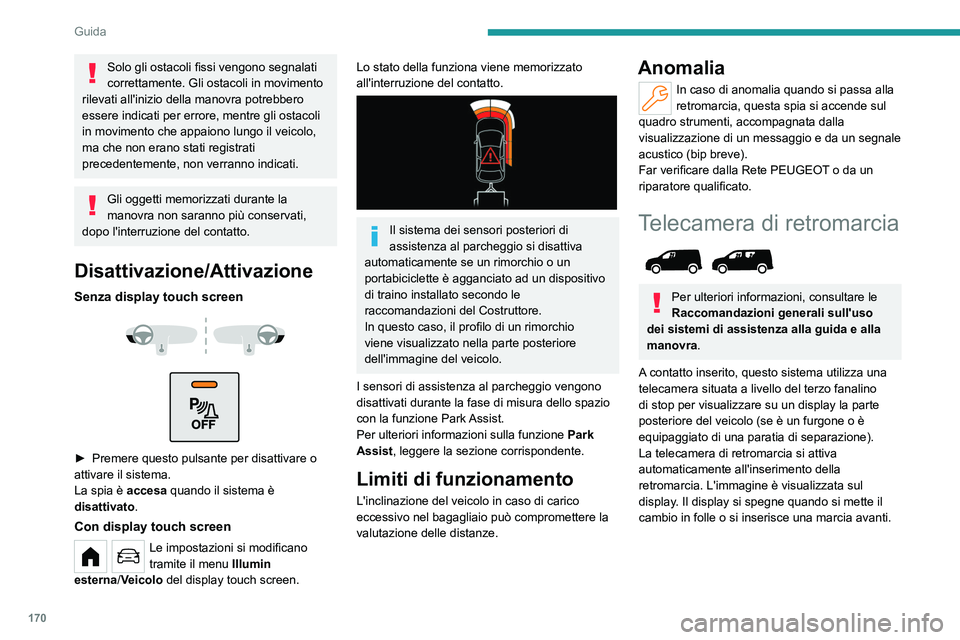

170
Guida
Solo gli ostacoli fissi vengono segnalati
correttamente. Gli ostacoli in movimento
rilevati all'inizio della manovra potrebbero
essere indicati per errore, mentre gli ostacoli
in movimento che appaiono lungo il veicolo,
ma che non erano stati registrati
precedentemente, non verranno indicati.
Gli oggetti memorizzati durante la
manovra non saranno più conservati,
dopo l'interruzione del contatto.
Disattivazione/Attivazione
Senza display touch screen



► Premere questo pulsante per disattivare o
attivare il sistema.
La spia è
accesa quando il sistema è
disattivato.
Con display touch screen
Le impostazioni si modificano
tramite il menu Illumin
esterna /Veicolo del display touch screen.
Lo stato della funziona viene memorizzato
all'interruzione del contatto.


Il sistema dei sensori posteriori di
assistenza al parcheggio si disattiva
automaticamente se un rimorchio o un
portabiciclette è agganciato ad un dispositivo
di traino installato secondo le
raccomandazioni del Costruttore.
In questo caso, il profilo di un rimorchio
viene visualizzato nella parte posteriore
dell'immagine del veicolo.
I sensori di assistenza al parcheggio vengono
disattivati durante la fase di misura dello spazio
con la funzione Park Assist.
Per ulteriori informazioni sulla funzione

Park
Assist

, leggere la sezione corrispondente.
Limiti di funzionamento
L'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere la
valutazione delle distanze.
Anomalia
In caso di anomalia quando si passa alla
retromarcia, questa spia si accende sul
quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico (bip breve).
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Telecamera di retromarcia

Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
A contatto inserito, questo sistema utilizza una
telecamera situata a livello del terzo fanalino
di stop per visualizzare su un display la parte
posteriore del veicolo (se è un furgone o è
equipaggiato di una paratia di separazione).
La telecamera di retromarcia si attiva
automaticamente all'inserimento della
retromarcia. L'immagine è visualizzata sul
display. Il display si spegne quando si mette il
cambio in folle o si inserisce una marcia avanti.

171
Guida
6

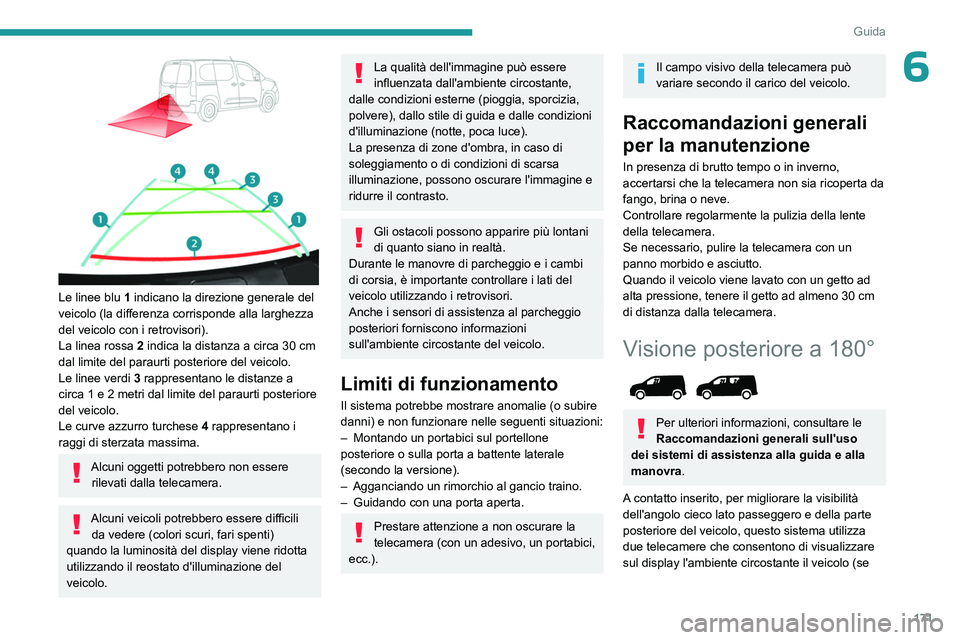

Le linee blu 1 indicano la direzione generale del
veicolo (la differenza corrisponde alla larghezza
del veicolo con i retrovisori).
La linea rossa 2 indica la distanza a circa 30
cm
dal limite del paraurti posteriore del veicolo.
Le linee verdi 3 rappresentano le distanze a
circa 1 e 2 metri dal limite del paraurti posteriore
del veicolo.
Le curve azzurro turchese 4 rappresentano i
raggi di sterzata massima.
Alcuni oggetti potrebbero non essere rilevati dalla telecamera.
Alcuni veicoli potrebbero essere difficili da vedere (colori scuri, fari spenti)
quando la luminosità del display viene ridotta
utilizzando il reostato d'illuminazione del
veicolo.
La qualità dell'immagine può essere
influenzata dall'ambiente circostante,
dalle condizioni esterne (pioggia, sporcizia,
polvere), dallo stile di guida e dalle condizioni
d'illuminazione (notte, poca luce).
La presenza di zone d'ombra, in caso di
soleggiamento o di condizioni di scarsa
illuminazione, possono oscurare l'immagine e
ridurre il contrasto.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante le manovre di parcheggio e i cambi
di corsia, è importante controllare i lati del
veicolo utilizzando i retrovisori.
Anche i sensori di assistenza al parcheggio
posteriori forniscono informazioni
sull'ambiente circostante del veicolo.
Limiti di funzionamento
Il sistema potrebbe mostrare anomalie (o subire
danni) e non funzionare nelle seguenti situazioni:
–

Montando un portabici sul portellone
posteriore o sulla porta a battente laterale
(secondo la versione).
–


Agganciando un rimorchio al gancio traino.
–


Guidando con una porta aperta.
Prestare attenzione a non oscurare la
telecamera (con un adesivo, un portabici,
ecc.).
Il campo visivo della telecamera può
variare secondo il carico del veicolo.
Raccomandazioni generali
per la manutenzione
In presenza di brutto tempo o in inverno,
accertarsi che la telecamera non sia ricoperta da
fango, brina o neve.
Controllare regolarmente la pulizia della lente
della telecamera.
Se necessario, pulire la telecamera con un
panno morbido e asciutto.
Quando il veicolo viene lavato con un getto ad
alta pressione, tenere il getto ad almeno 30 cm
di distanza dalla telecamera.
Visione posteriore a 180°

Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
A contatto inserito, per migliorare la visibilità
dell'angolo cieco lato passeggero e della parte
posteriore del veicolo, questo sistema utilizza
due telecamere che consentono di visualizzare
sul display l'ambiente circostante il veicolo (se

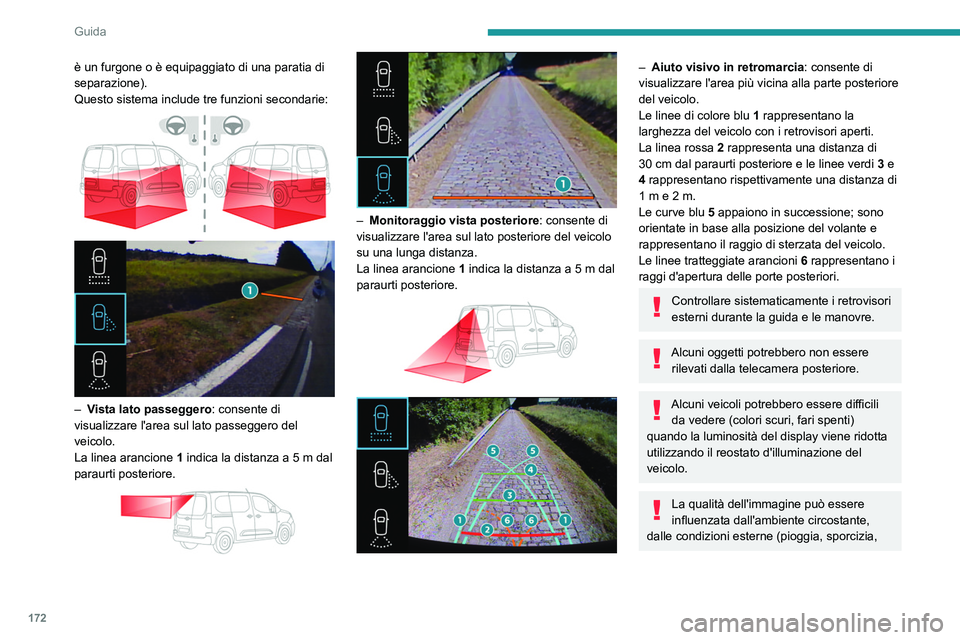

172
Guida
è un furgone o è equipaggiato di una paratia di
separazione).
Questo sistema include tre funzioni secondarie:




– Vista lato passeggero: consente di
visualizzare l'area sul lato passeggero del
veicolo.
La linea arancione 1 indica la distanza a 5
m dal
paraurti posteriore.




– Monitoraggio vista posteriore : consente di
visualizzare l'area sul lato posteriore del veicolo
su una lunga distanza.
La linea arancione 1
indica la distanza a 5 m dal
paraurti posteriore.




– Aiuto visivo in retromarcia : consente di
visualizzare l'area più vicina alla parte posteriore
del veicolo.
Le linee di colore blu 1 rappresentano la
larghezza del veicolo con i retrovisori aperti.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti posteriore e le linee verdi 3 e
4 rappresentano rispettivamente una distanza di
1
m e 2 m.
Le curve blu 5 appaiono in successione; sono
orientate in base alla posizione del volante e
rappresentano il raggio di sterzata del veicolo.
Le linee tratteggiate arancioni 6 rappresentano i
raggi d'apertura delle porte posteriori.
Controllare sistematicamente i retrovisori
esterni durante la guida e le manovre.
Alcuni oggetti potrebbero non essere rilevati dalla telecamera posteriore.
Alcuni veicoli potrebbero essere difficili da vedere (colori scuri, fari spenti)
quando la luminosità del display viene ridotta
utilizzando il reostato d'illuminazione del
veicolo.
La qualità dell'immagine può essere
influenzata dall'ambiente circostante,
dalle condizioni esterne (pioggia, sporcizia,

173
Guida
6polvere), dallo stile di guida e dalle condizioni
d'illuminazione (notte, poca luce).
La presenza di zone d'ombra, in caso di
soleggiamento o di condizioni di scarsa
illuminazione, possono oscurare l'immagine e
ridurre il contrasto.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante le manovre di parcheggio e i cambi
di corsia, è importante controllare i lati del
veicolo utilizzando i retrovisori.
Anche i sensori di assistenza al parcheggio
posteriori forniscono informazioni
sull'ambiente circostante del veicolo.

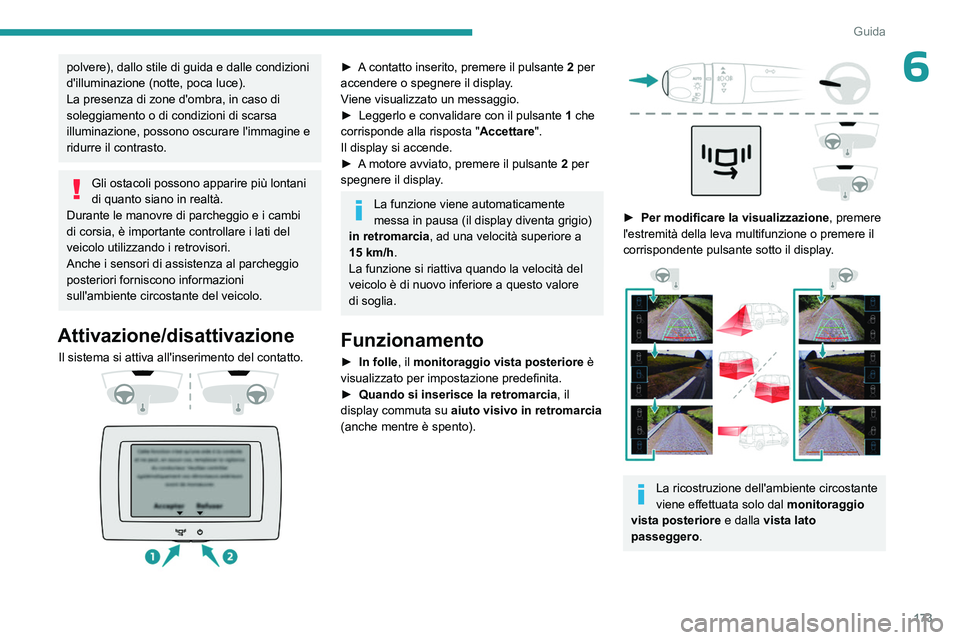

Attivazione/disattivazione
Il sistema si attiva all'inserimento del contatto.



► A contatto inserito, premere il pulsante 2 per
accendere o spegnere il display.
Viene visualizzato un messaggio.
►

Leggerlo e convalidare con il pulsante 1

che
corrisponde alla risposta " Accettare".
Il display si accende.
►

A
motore avviato, premere il pulsante 2 per
spegnere il display.
La funzione viene automaticamente
messa in pausa (il display diventa grigio)
in retromarcia, ad una velocità superiore a
15

km/h.
La funzione si riattiva quando la velocità del
veicolo è di nuovo inferiore a questo valore
di soglia.
Funzionamento
► In folle , il monitoraggio vista posteriore è
visualizzato per impostazione predefinita.
►

Quando si inserisce la retromarcia
, il
display commuta su aiuto visivo in retromarcia
(anche mentre è spento).


► Per modificare la visualizzazione, premere
l'estremità della leva multifunzione o premere il
corrispondente pulsante sotto il display
.


La ricostruzione dell'ambiente circostante
viene effettuata solo dal monitoraggio
vista posteriore e dalla vista lato
passeggero.

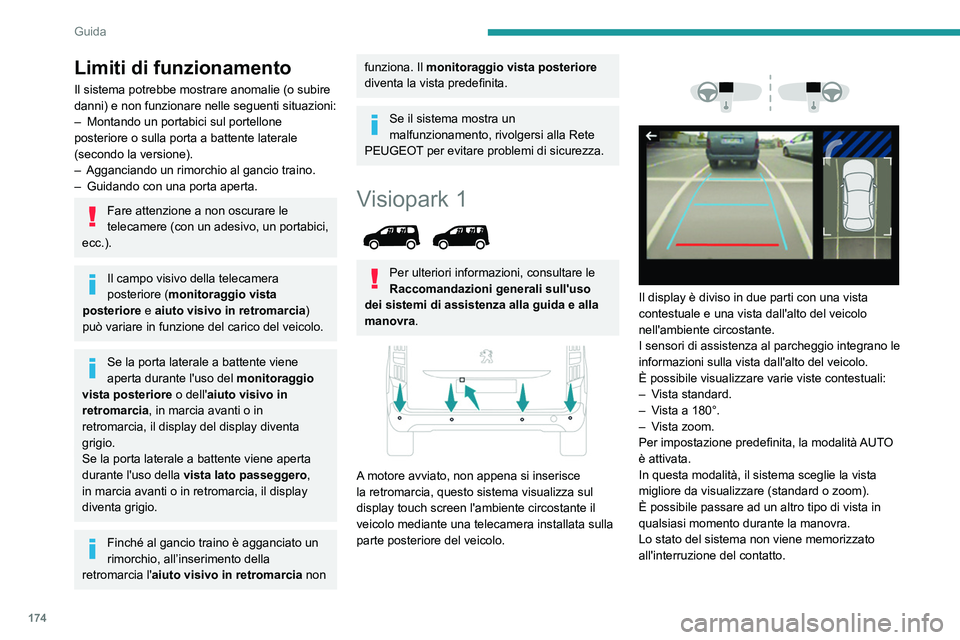

174
Guida
Limiti di funzionamento
Il sistema potrebbe mostrare anomalie (o subire
danni) e non funzionare nelle seguenti situazioni:
–
Montando un portabici sul portellone
posteriore o sulla porta a battente laterale
(secondo la versione).
–


Agganciando un rimorchio al gancio traino.
–


Guidando con una porta aperta.
Fare attenzione a non oscurare le
telecamere (con un adesivo, un portabici,
ecc.).
Il campo visivo della telecamera
posteriore ( monitoraggio vista
posteriore e aiuto visivo in retromarcia)
può variare in funzione del carico del veicolo.
Se la porta laterale a battente viene
aperta durante l'uso del monitoraggio
vista posteriore o dell'aiuto visivo in
retromarcia , in marcia avanti o in
retromarcia, il display del display diventa
grigio.
Se la porta laterale a battente viene aperta
durante l'uso della vista lato passeggero,
in marcia avanti o in retromarcia, il display
diventa grigio.
Finché al gancio traino è agganciato un
rimorchio, all’inserimento della
retromarcia l' aiuto visivo in retromarcia non
funziona. Il monitoraggio vista posteriore
diventa la vista predefinita.
Se il sistema mostra un
malfunzionamento, rivolgersi alla Rete
PEUGEOT per evitare problemi di sicurezza.
Visiopark 1

Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


A motore avviato, non appena si inserisce
la retromarcia, questo sistema visualizza sul
display touch screen l'ambiente circostante il
veicolo mediante una telecamera installata sulla
parte posteriore del veicolo.




Il display è diviso in due parti con una vista
contestuale e una vista dall'alto del veicolo
nell'ambiente circostante.
I sensori di assistenza al parcheggio integrano le
informazioni sulla vista dall'alto del veicolo.
È possibile visualizzare varie viste contestuali:
–
V
ista standard.
–

V
ista a 180°.
–

V
ista zoom.
Per impostazione predefinita, la modalità AUTO
è attivata.
In questa modalità, il sistema sceglie la vista
migliore da visualizzare
(standard o zoom).
È possibile passare ad un altro tipo di vista in
qualsiasi momento durante la manovra.
Lo stato del sistema non viene memorizzato
all'interruzione del contatto.

175
Guida
6Principio di funzionamento

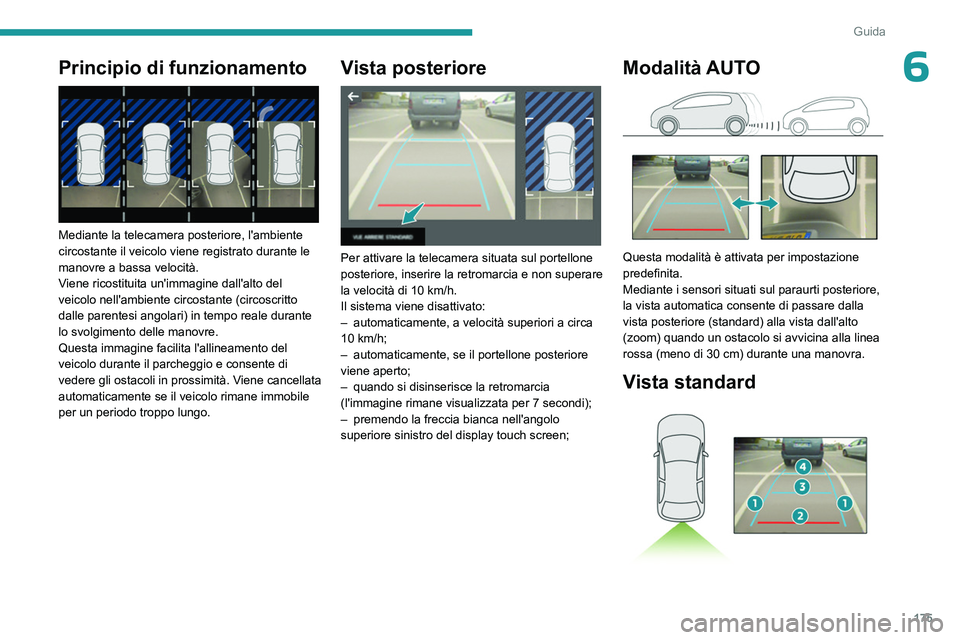

Mediante la telecamera posteriore, l'ambiente
circostante il veicolo viene registrato durante le
manovre a bassa velocità.
Viene ricostituita un'immagine dall'alto del
veicolo nell'ambiente circostante (circoscritto
dalle parentesi angolari) in tempo reale durante
lo svolgimento delle manovre.
Questa immagine facilita l'allineamento del
veicolo durante il parcheggio e consente di
vedere gli ostacoli in prossimità. Viene cancellata
automaticamente se il veicolo rimane immobile
per un periodo troppo lungo.
Vista posteriore

Per attivare la telecamera situata sul portellone
posteriore, inserire la retromarcia e non superare
la velocità di 10 km/h.
Il sistema viene disattivato:
–

automaticamente, a velocità superiori a circa
10

km/h;
–

automaticamente, se il portellone posteriore
viene aperto;
–


quando si disinserisce la retromarcia
(l'immagine rimane visualizzata per 7

secondi);
–

premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen;
Modalità AUTO

Questa modalità è attivata per impostazione
predefinita.
Mediante i sensori situati sul paraurti posteriore,
la vista automatica consente di passare dalla
vista posteriore (standard) alla vista dall'alto
(zoom) quando un ostacolo si avvicina alla linea
rossa (meno di 30 cm) durante una manovra.
Vista standard

176
Guida

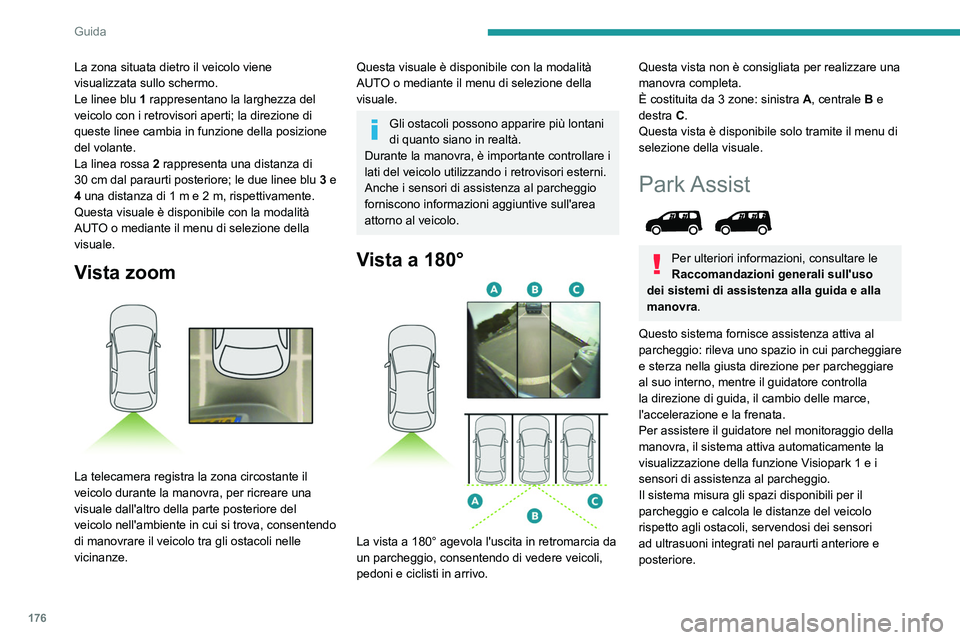

La zona situata dietro il veicolo viene
visualizzata sullo schermo.
Le linee blu 1 rappresentano la larghezza del
veicolo con i retrovisori aperti; la direzione di
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti posteriore; le due linee blu 3 e
4 una distanza di 1
m e 2 m, rispettivamente.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Vista zoom

La telecamera registra la zona circostante il
veicolo durante la manovra, per ricreare una
visuale dall'altro della parte posteriore del
veicolo nell'ambiente in cui si trova, consentendo
di manovrare il veicolo tra gli ostacoli nelle
vicinanze.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.
Vista a 180°

La vista a 180° agevola l'uscita in retromarcia da
un parcheggio, consentendo di vedere veicoli,
pedoni e ciclisti in arrivo.
Questa vista non è consigliata per realizzare una
manovra completa.
È costituita da 3 zone: sinistra A, centrale B e
destra C.
Questa vista è disponibile solo tramite il menu di
selezione della visuale.
Park Assist

Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Questo sistema fornisce assistenza attiva al
parcheggio: rileva uno spazio in cui parcheggiare
e sterza nella giusta
direzione per parcheggiare
al suo interno, mentre il guidatore controlla
la direzione di guida, il cambio delle marce,
l'accelerazione e la frenata.
Per assistere il guidatore nel monitoraggio della
manovra, il sistema attiva automaticamente la
visualizzazione della funzione
Visiopark 1 e i
sensori di assistenza al parcheggio.
Il sistema misura gli spazi disponibili per il
parcheggio e calcola le distanze del veicolo
rispetto agli ostacoli, servendosi dei sensori
ad ultrasuoni integrati nel paraurti anteriore e
posteriore.

177
Guida
6

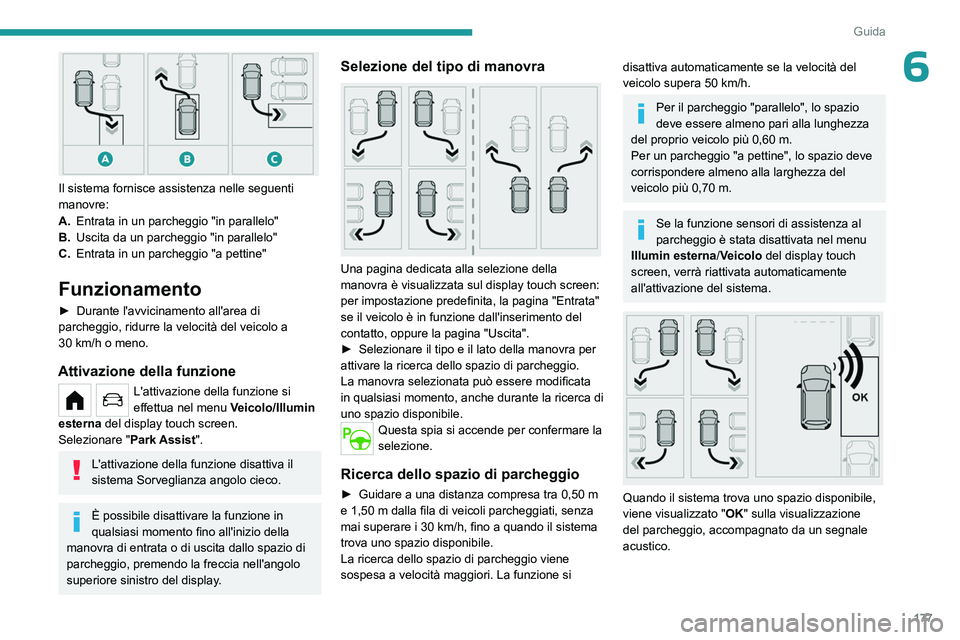

Il sistema fornisce assistenza nelle seguenti
manovre:
A.Entrata in un parcheggio "in parallelo"
B. Uscita da un parcheggio "in parallelo"
C. Entrata in un parcheggio "a pettine"
Funzionamento
► Durante l'avvicinamento all'area di
parcheggio, ridurre la velocità del veicolo a
30
km/h o meno.
Attivazione della funzione
L'attivazione della funzione si
effettua nel menu Veicolo/Illumin
esterna del display touch screen.
Selezionare " Park Assist".
L'attivazione della funzione disattiva il
sistema Sorveglianza angolo cieco.
È possibile disattivare la funzione in
qualsiasi momento fino all'inizio della
manovra di entrata o di uscita dallo spazio di
parcheggio, premendo la freccia nell'angolo
superiore sinistro del display.
Selezione del tipo di manovra

Una pagina dedicata alla selezione della
manovra è visualizzata sul display touch screen:
per impostazione predefinita, la pagina "Entrata"
se il veicolo è in funzione dall'inserimento del
contatto, oppure la pagina "Uscita".
►

Selezionare il tipo e il lato della manovra per
attivare la ricerca dello spazio di parcheggio.
La manovra selezionata può essere modificata
in qualsias

i momento, anche durante la ricerca di
uno spazio disponibile.
Questa spia si accende per confermare la
selezione.
Ricerca dello spazio di parcheggio
► Guidare a una distanza compresa tra 0,50 m
e 1,50 m dalla fila di veicoli parcheggiati, senza
mai superare i 30
km/h, fino a quando il sistema
trova uno spazio disponibile.
La ricerca dello spazio di parcheggio viene
sospesa a velocità maggiori. La funzione si
disattiva automaticamente se la velocità del
veicolo supera 50 km/h.
Per il parcheggio "parallelo", lo spazio
deve essere almeno pari alla lunghezza
del proprio veicolo più 0,60
m.
Per un parcheggio "a pettine", lo spazio deve
corrispondere almeno alla larghezza del
veicolo più 0,70
m.
Se la funzione sensori di assistenza al
parcheggio è stata disattivata nel menu
Illumin esterna/Veicolo del display touch
screen, verrà riattivata automaticamente
all'attivazione del sistema.


Quando il sistema trova uno spazio disponibile,
viene visualizzato " OK" sulla visualizzazione
del parcheggio, accompagnato da un segnale
acustico.

178
Guida

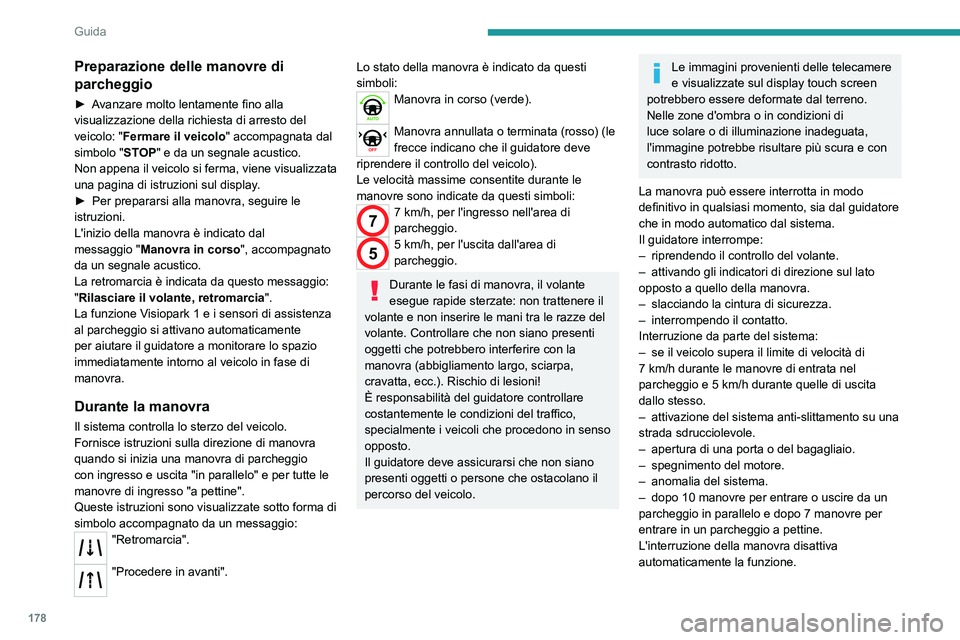

Preparazione delle manovre di
parcheggio
► Avanzare molto lentamente fino alla
visualizzazione della richiesta di arresto del
veicolo: "Fermare il veicolo" accompagnata dal
simbolo "STOP" e da un segnale acustico.
Non appena il veicolo si ferma, viene visualizzata
una pagina di istruzioni sul display.
►

Per prepararsi alla manovra, seguire le
istruzioni.
L'inizio della manovra è indicato dal
messaggio

"Manovra in corso", accompagnato
da un segnale acustico.
La retromarcia è indicata da questo messaggio:
"Rilasciare il volante, retromarcia".
La funzione Visiopark 1 e i sensori di assistenza
al parcheggio si attivano automaticamente
per aiutare il guidatore a monitorare lo spazio
immediatamente intorno al veicolo in fase di
manovra.
Durante la manovra
Il sistema controlla lo sterzo del veicolo.
Fornisce istruzioni sulla direzione di manovra
quando si inizia una manovra di parcheggio
con ingresso e uscita "in parallelo" e per tutte le
manovre di ingresso "a pettine".
Queste istruzioni sono visualizzate sotto forma di
simbolo accompagnato da un messaggio:
"Retromarcia".
"Procedere in avanti".
Lo stato della manovra è indicato da questi
simboli:
Manovra in corso (verde).
Manovra annullata o terminata (rosso) (le
frecce indicano che il guidatore deve
riprendere il controllo del veicolo).
Le velocità massime consentite durante le
manovre sono indicate da questi simboli:
77 km/h, per l'ingresso nell'area di
parcheggio.
55 km/h, per l'uscita dall'area di
parcheggio.
Durante le fasi di manovra, il volante
esegue rapide sterzate: non trattenere il
volante e non inserire le mani tra le razze del
volante. Controllare che non siano presenti
oggetti che potrebbero interferire con la
manovra (abbigliamento largo, sciarpa,
cravatta, ecc.). Rischio di lesioni!
È responsabilità del guidatore controllare
costantemente le condizioni del traffico,
specialmente i veicoli che procedono in senso
opposto.
Il guidatore deve assicurarsi che non siano
presenti oggetti o persone che ostacolano il
percorso del veicolo.
Le immagini provenienti delle telecamere
e visualizzate sul display touch screen
potrebbero essere deformate dal terreno.
Nelle zone d'ombra o in condizioni di
luce solare o di illuminazione inadeguata,
l'immagine potrebbe risultare più scura e con
contrasto ridotto.
La manovra può essere interrotta in modo
definitivo in qualsiasi momento, sia dal guidatore
che in modo automatico dal sistema.
Il guidatore interrompe:
–

riprendendo il controllo del volante.
–


attivando gli indicatori di direzione sul lato
opposto a quello della manovra.
–


slacciando la cintura di sicurezza.
–


interrompendo il contatto.
Interruzione da parte del sistema:
–


se il veicolo supera il limite di velocità di
7


km/h durante le manovre di entrata nel
parcheggio e 5
km/h durante quelle di uscita
dallo stesso.
–

attivazione del sistema anti-slittamento su una
strada sdrucciolevole.
–


apertura di una porta o del bagagliaio.
–


spegnimento del motore.
–


anomalia del sistema.
–


dopo 10 manovre per entrare o uscire da un
parcheggio in parallelo e dopo 7 manovre per
entrare in un parcheggio a pettine.
L'interruzione della manovra disattiva
automaticamente la funzione.
