PEUGEOT PARTNER 2022 Manuale duso (in Italian)

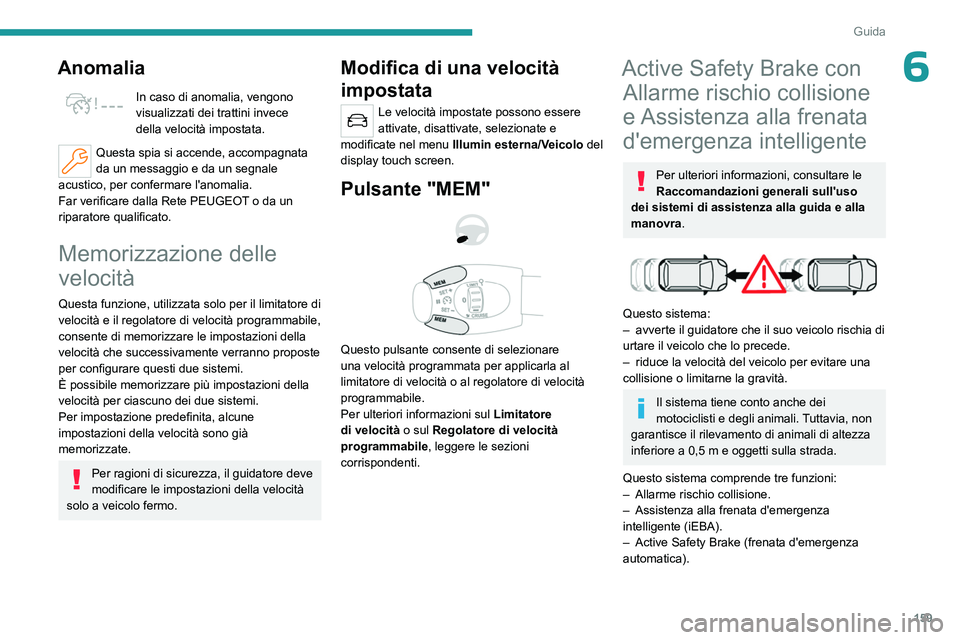

159
Guida
6Anomalia
In caso di anomalia, vengono
visualizzati dei trattini invece
della velocità impostata.
Questa spia si accende, accompagnata
da un messaggio e da un segnale
acustico, per confermare l'anomalia.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Memorizzazione delle
velocità
Questa funzione, utilizzata solo per il limitatore di
velocità e il regolatore di velocità programmabile,
consente di memorizzare le impostazioni della
velocità che successivamente verranno proposte
per configurare questi due sistemi.
È possibile memorizzare più impostazioni della
velocità per ciascuno dei due sistemi.
Per impostazione predefinita, alcune
impostazioni della velocità sono già
memorizzate.
Per ragioni di sicurezza, il guidatore deve
modificare le impostazioni della velocità
solo a veicolo fermo.
Modifica di una velocità
impostata
Le velocità impostate possono essere
attivate, disattivate, selezionate e
modificate nel menu Illumin esterna/Veicolo del
display touch screen.
Pulsante "MEM"



Questo pulsante consente di selezionare
una velocità programmata per applicarla al
limitatore di velocità o al regolatore di velocità
programmabile.
Per ulteriori informazioni sul Limitatore
di velocità o sul Regolatore di velocità
programmabile, leggere le sezioni
corrispondenti.
Active Safety Brake con Allarme rischio collisione
e Assistenza alla frenata
d'emergenza intelligente
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


Questo sistema:
– avverte il guidatore che il suo veicolo rischia di
urtare il veicolo che lo precede.
–

riduce la velocità del veicolo per evitare una
collisione o limitarne la gravità.
Il sistema tiene conto anche dei
motociclisti e degli animali. Tuttavia, non
garantisce il rilevamento di animali di altezza
inferiore a 0,5
m e oggetti sulla strada.
Questo sistema comprende tre funzioni:
–

Allarme rischio collisione.
–


Assistenza alla frenata d'emergenza
intelligente (iEBA).
–


Active Safety Brake (frenata d'emergenza
automatica).

160
Guida

Il veicolo è dotato di una telecamera sulla parte
superiore del parabrezza.
Questo sistema non sostituisce
l'attenzione del guidatore.
Questo sistema è concepito per migliorare la
sicurezza di guida e assistere il guidatore.
È responsabilità del guidatore controllare
costantemente le condizioni del traffico e
rispettare il codice della strada.
Non appena il sistema rileva un ostacolo
potenziale, prepara il circuito dei freni
qualora fosse necessario utilizzare una
frenata automatica. Ciò potrebbe produrre un
leggero rumore e si potrebbe percepire una
decelerazione.
Condizioni e limiti di
funzionamento
Veicolo che procede in avanti.
Sistema ESC in funzione.
Sistema CDS attivato.
Sistemi CDS/ASR attivati.
Cinture di sicurezza allacciate per tutti i
passeggeri.
Velocità stabile su strade con poche curve.
È consigliabile disattivare il sistema dal menu di
configurazione del veicolo nei casi seguenti:
–

T
raino di un rimorchio.
–

T
rasporto di oggetti lunghi sulle barre del tetto
o sul portapacchi sul tetto.
–

V
eicoli con catene da neve montate.
–

Prima di un lavaggio in un impianto
automatico, a motore avviato.
–


Quando si sostituisce una ruota, si lavora
vicino a una ruota o all'interno del vano motore.
–


Prima di un controllo sul banco a rulli in
officina.
–


V
eicolo trainato con motore avviato.
–

Dopo un urto sul parabrezza all'altezza della
telecamera di rilevamento.
Il sistema si disattiva automaticamente al
rilevamento dell'utilizzo di alcuni tipi di
ruota di scorta tipo "ruotino" (diametro
minore) o di un malfunzionamento del
contattore del pedale del freno o di almeno
due fanalini di stop.
Può essere pericoloso guidare se i
fanalini di stop non sono in condizioni di
funzionamento perfette.
Il guidatore non deve sovraccaricare il
veicolo (mantenerlo entro il limite MTAC
e i limiti dell'altezza di carico delle barre del
tetto).
Gli avvertimenti potrebbero non essere
forniti, essere forniti troppo tardi o
sembrare non giustificati.
Il guidatore deve avere sempre il controllo
del veicolo ed essere pronto ad intervenire in
qualsiasi momento per evitare un incidente.
Dopo un urto, il sistema si disattiva
automaticamente.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Allarme rischio collisione
Questa funzione avverte il guidatore che il
veicolo rischia di urtare il veicolo che lo precede
o un pedone presente nella stessa carreggiata.
Funzionamento
In funzione del rischio di impatto rilevato dal
sistema e della soglia di attivazione dell'allarme
scelta dal guidatore, diversi livelli d'allarme
possono attivarsi ed essere visualizzati sul
quadro strumenti.
Il sistema tiene conto delle dinamiche del
veicolo, della sua velocità e della velocità
del veicolo che lo precede, delle condizioni
ambientali e dell'utilizzo del veicolo (azioni sui
pedali, sterzo, ecc.) per attivare l'allarme nel
momento migliore.

161
Guida
6(arancione)
Livello 1: solo allarme visivo, che avverte
che il veicolo che precede è molto vicino.
Appare il messaggio " Veicolo vicino".
(rosso)
Livello 2: allarme visivo e acustico, che
indica un urto imminente.
Appare il messaggio " Frenare!".
Livello 3 : in alcuni casi, può essere emesso un
allarme a vibrazione sotto forma di micro-frenate,
a conferma del rischio collisione.
Se la velocità del veicolo è troppo
elevata all'avvicinamento di un altro
veicolo, il primo livello di allarme potrebbe
non essere visualizzato e potrebbe apparire
direttamente il livello d'allarme 2.
Importante: il livello di allarme 1 non viene
visualizzato per un ostacolo fisso o quando si
seleziona la soglia di attivazione " Vicino".
Modifica della soglia di attivazione
dell'allarme
Questa soglia di attivazione determina la
sensibilità con cui la funzione avverte del rischio
di collisione.
La soglia si imposta tramite il
menu Illumin esterna/Veicolo del
display touch screen.
►

Selezionare una delle tre soglie predefinite:
"Lontano", "Normale" o "V

icino".
All'interruzione del contatto, rimane memorizzata
l'ultima soglia utilizzata.
Assistenza alla frenata d'emergenza intelligente
(iEBA)
Questa funzione integra la frenata, in caso di
frenata da parte del guidatore non sufficiente a
evitare un urto.
Questo sistema di assistenza interviene solo se
il guidatore preme il pedale del freno.
Active Safety Brake

Questa funzione, chiamata anche frenata
automatica d'emergenza, interviene dopo
l'allarme, se il guidatore non reagisce in modo
tempestivo e non aziona i freni.
Questo sistema ha l'obiettivo di ridurre la velocità
d'impatto o di evitare un urto del veicolo in caso
di mancato intervento da parte del guidatore.
La velocità verrà ridotta ad un massimo
di 25
km/h per le versioni solo con
telecamera o ad un massimo di 50
km/h per
le versioni con telecamera e radar.
Funzionamento
Il sistema funziona nelle seguenti condizioni:
– A velocità ridotta in un ambiente urbano,
quando viene rilevato un pedone.
–

A
velocità ridotta in un ambiente urbano,
quando viene rilevato un veicolo fermo.
–

Quando viene rilevato un veicolo in
movimento, la velocità del veicolo è compresa
tra 10 e 85

km/h.
Questa spia lampeggia (per circa 10
secondi) non appena la funzione aziona i
freni del veicolo.
Con cambio automatico, in caso di frenata
automatica d'emergenza fino all'arresto totale del
veicolo, tenere premuto il pedale del freno per
evitare che il veicolo riparta.
Con cambio manuale, in caso di frenata
automatica d'emergenza fino all'arresto totale del
veicolo, è possibile che il motore si spenga.
Il guidatore può mantenere il controllo del
veicolo in ogni momento con un
movimento deciso del volante e/o premendo
con decisione il pedale dell'acceleratore.

162
Guida
Il pedale del freno potrebbe vibrare
leggermente mentre la funzione è
attivata.
In caso di arresto completo del veicolo, la
frenata automatica dura da 1 a 2 secondi.
Disattivazione/Attivazione
Per impostazione predefinita, il sistema si
attiva automaticamente ad ogni avviamento del
motore.
Le impostazioni si modificano
tramite il menu Illumin
esterna /Veicolo del display touch screen.
La disattivazione del sistema è segnalata
dall'accensione di questa spia,
accompagnata dalla visualizzazione di un
messaggio.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Se queste spie si accendono dopo
lo spegnimento e il riavvio del
motore, rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per una verifica del
sistema.
Queste spie si accendono sul
quadro strumenti per indicare che
la cintura di sicurezza del guidatore e/o del
passeggero anteriore non è allacciata (secondo
la versione). Il sistema di frenata automatica si
disattiva fino a quando le cinture di sicurezza
vengono allacciate.
Allarme attivo superamento involontario
linea di carreggiata
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Il sistema corregge la traiettoria del veicolo
avvertendo il guidatore non appena rileva
un rischio di superamento involontario della
linea di carreggiata, di un ciglio o di una corsia
d'emergenza (secondo la versione).
Per effettuare questa operazione, il sistema
utilizza una telecamera situata sulla parte
superiore del parabrezza, in grado di identificare
le linee di carreggiata sul suolo e il bordo della
strada (secondo la versione).
Il ricorso a questo sistema si rivela
particolarmente utile su autostrade e strade a
scorrimento veloce.


Condizioni operative di
funzionamento
– Velocità del veicolo compresa tra 70 e
180 km/h.
–

Strada contrassegnata con una linea divisoria
centrale.
–


V
olante trattenuto con entrambe le mani.
–

Indicatori di direzione non attivati.
–


Sistema ESC attivato e in funzione.
Il sistema assiste il guidatore solo se il
veicolo rischia di uscire
involontariamente dalla corsia in cui si trova.
Non gestisce la distanza di sicurezza, la
velocità del veicolo o i freni.
Il guidatore deve impugnare il volante
con entrambe le mani in modo da avere il
controllo in condizioni che non consentono al
sistema d'intervenire (ad esempio, se la linea
divisoria centrale non è visibile).
Funzionamento
Non appena il sistema identifica un rischio
di superamento involontario di una linea di
carreggiata rilevata sul suolo o di un limite
di corsia (ad es.
ciglio con erba), esegue la

163
Guida
6correzione della traiettoria necessaria per
riportare il veicolo nella corsia iniziale.
Il guidatore avverte un movimento di rotazione
del volante.
Questa spia lampeggia durante la
correzione della traiettoria.
Il guidatore può impedire la correzione
trattenendo saldamente il volante (ad
es.

durante una manovra d'emergenza).
La correzione si interrompe immediatamente
se si attivano gli indicatori di direzione.


Mentre gli indicatori di direzione sono attivati
e per alcuni secondi dopo il loro spegnimento,
il sistema considera il cambio di traiettoria
intenzionale e non attiva alcuna correzione
durante questa fase.
Se il sistema rileva che il guidatore non
trattiene il volante in modo
sufficientemente saldo durante una
correzione automatica della traiettoria,
interrompe la manovra. Si attiva un allarme
per incoraggiare il guidatore a riprendere il
controllo del veicolo.
Situazioni di guida e allarmi associati
La tabella di seguito descrive gli allarmi e i messaggi visualizzati in \
varie situazioni di guida.
L'ordine di visualizzazione effettivo di questi allarmi potrebbe essere diverso.
Stato delle funzioni SpiaDisplay e/o messaggio
associato
(con quadro strumenti a matrice) Commenti
OFF


(grigio)
Funzione disattivata.
ON

(grigio) Sistema attivato, requisiti non soddisfatti:
–

V
elocità inferiore a 70 km/h.
–
Nessun riconoscimento della linea di carreggiata.
–
Sistemi ASR/CDS disattivati o funzionamento del
sistema ESC attivato.
–

Guida "sportiva".

164
Guida
Stato delle funzioniSpiaDisplay e/o messaggio
associato
(con quadro strumenti a matrice) Commenti
ON


(grigio)
Disattivazione/standby automatico della funzione (ad es.
rilevamento di un rimorchio, utilizzo della ruota di scorta
tipo "ruotino" in dotazione con il veicolo).
ON

(verde) Linea di carreggiata rilevata.
Velocità superiore a 70
km/h.
ON

(arancione)/(verde)
Il sistema corregge la traiettoria dal lato in cui viene
rilevato il rischio di superamento accidentale della linea di
carreggiata (linea arancione).
ON




(arancione)/(verde)
"Trattenere il volante" –

Se, durante la correzione, il sistema rileva che il
guidatore non trattiene il volante per alcuni secondi,
interrompe la correzione e restituisce il controllo al
guidatore.
–
Durante la correzione della traiettoria, il sistema
determina che la correzione non sarà sufficiente: il
guidatore viene avvertito che deve intervenire con una
correzione aggiuntiva della traiettoria.
La durata dei segnali acustici aumenta se vengono
eseguite correzioni multiple in successione rapida.
L'allarme diventa continuo e persiste fino alla risposta del
guidatore.
Questo messaggio può essere visualizzato anche se si
tengono le mani sul volante.

165
Guida
6Limiti di funzionamento
Il sistema passa automaticamente in standby nei
seguenti casi:
–
ESC disattivato o in corso di regolazione.
–


V
elocità inferiore a 70 km/h o superiore a
180
km/h.
–

Collegamento elettrico di un rimorchio.
–


Rilevamento dell'utilizzo di una ruota di scorta
tipo "ruotino" (il rilevamento non è immediato, si
raccomanda di disattivare il sistema).
–


Rilevamento di uno stile di guida
dinamico, pressione del pedale del freno o
dell'acceleratore.
–


Guida sulle linee di carreggiata.
–


Attivazione degli indicatori di direzione.
–


Superamento della linea interna di carreggiata
in una curva.
–


Guida in curva stretta.
–


Inattività del guidatore rilevata durante una
correzione.
Durante una correzione, se il guidatore
non interviene (non trattiene il volante
per 10 secondi), viene visualizzato un
messaggio d'allarme.
Se il guidatore rimane inattivo (non trattiene
il volante per altri 2 secondi), la correzione
viene interrotta.
Le seguenti situazioni possono interferire
con il sistema o impedirne il
funzionamento:
–

Contrasto insufficiente tra la superficie
stradale e il ciglio o la corsia d'emergenza (ad
es. ombra).
–


Linee di carreggiata consumate, nascoste
(da neve, fango) o multiple (cantieri stradali,
ecc.).
–


Distanza ridotta dal veicolo che precede (le
linee di carreggiata potrebbero non essere
rilevate).
–


Strade strette, tortuose.
Rischio di attivazione indesiderata
Il sistema deve essere disattivato nelle situazioni
indicate di seguito:
–
quando si cambia una ruota o si lavora nelle
vicinanze di una ruota;
–


traino o portabiciclette su un dispositivo di
traino, specialmente con rimorchio non collegato
o non omologato;
–


strada in cattivo stato, dissestata o con
aderenza molto ridotta (rischio di aquaplaning,
neve, ghiaccio);
–


condizioni meteo avverse;
–


guida su circuiti di gara;
–


guida su banco a rulli.
Disattivazione/Attivazione



► Premere questo pulsante per disattivare/
riattivare il sistema in qualsiasi momento.
La disattivazione è confermata
dall'accensione della spia sul pulsante e
da questa spia sul quadro strumenti.
Il sistema si riattiva automaticamente ad ogni
inserimento del contatto.
Anomalia
In caso di anomalia, queste spie si
accendono sul quadro strumenti,
accompagnate dalla visualizzazione di un
messaggio e da un segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Sorveglianza angolo
cieco
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso

166
Guida
dei sistemi di assistenza alla guida e alla
manovra.


Questo sistema avverte il guidatore di un
potenziale pericolo derivante della presenza di
un altro veicolo (autovettura, autocarro, moto)
negli angoli ciechi del veicolo (zone nascoste
fuori dal campo visivo del guidatore), usando i
sensori installati ai lati dei paraurti.


Una spia appare nel retrovisore esterno del lato
in questione:
–
fissa
, immediatamente, quando si viene
sorpassati;
–

lampeggiante
, dopo circa 1 secondo, quando
si sorpassa un veicolo lentamente e quando si
usa l'indicatore di direzione.
Attivazione/Disattivazione
Le impostazioni si modificano
tramite il menu Illumin esterna/
Veicolo del display touch screen.
Quando si avvia il veicolo, la spia si accende
su ogni retrovisore per indicare che il sistema è
attivo.
Lo stato del sistema è memorizzato
all'interruzione del contatto.
Il sistema viene disattivato
automaticamente in caso di traino con un
dispositivo di traino omologato da PEUGEOT.
Condizioni operative di
funzionamento
– Tutti i veicoli viaggiano nella stessa direzione
e su corsie adiacenti.
–

La velocità del veicolo deve essere compresa
tra 12 e 140

km/h.
–

Quando si sorpassa un veicolo, la differenza
di velocità è inferiore a 10

km/h.
–

Quando si è sorpassati da un veicolo, la
differenza di velocità è inferiore a 25

km/h.
–

Il traffico è scorrevole.
–


Il sorpasso di un veicolo richiede un
certo periodo di tempo e il veicolo che si sta
superando rimane nell'angolo cieco.
–


Si sta percorrendo un tratto rettilineo o
leggermente in curva.
–


Il veicolo non traina un rimorchio, una roulotte,
ecc.
Limiti di funzionamento



Non vengono attivati avvisi nelle seguenti
condizioni:

167
Guida
6– in presenza di oggetti immobili (ad es. veicoli
parcheggiati, guard rail, lampioni, cartelli).
–

veicoli che procedono in senso contrario.
–


su strade tortuose o in caso di curve strette.
–


quando si sorpassa o si viene sorpassati
da un veicolo molto lungo (ad es.

autocarro,
autobus), rilevato sia in un angolo cieco
posteriore che nel campo visivo anteriore del
guidatore.
–

manovra di sorpasso rapido.
–


traffico molto intenso: i veicoli rilevati davanti e
dietro vengono confusi con un camion o con un
oggetto fisso.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Il sistema potrebbe essere disturbato
temporaneamente da alcune condizioni
meteo (ad es.
pioggia, grandine).
In particolare, guidare su una strada bagnata
o passare da una zona asciutta ad una zona
bagnata potrebbe provocare falsi allarmi (ad
es. la presenza di condensa nell'angolo cieco
può essere interpretata come un veicolo).
In condizioni climatiche avverse o invernali,
accertarsi che i sensori non siano ricoperti da
fango, ghiaccio o neve.
Non coprire la zona d'allarme sui retrovisori
esterni o le zone di rilevamento sul paraurti
anteriore e posteriore con etichette adesive o
altri oggetti, in quanto potrebbero impedire il
corretto funzionamento del sistema.
Rilevamento stanchezza
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Secondo la versione, la funzione è costituita
dal solo sistema "Allarme livello attenzione
guidatore" oppure da tale sistema associato al
sistema "Allarme livello attenzione guidatore
dalla telecamera".
Lo scopo di questi sistemi non è di
tenere sveglio il guidatore o di impedire
che si addormenti al volante.
È responsabilità del guidatore fermarsi
quando si sente affaticato.
Fare una sosta in caso di fatica o almeno ogni
2 ore.
Attivazione/Disattivazione
Le impostazioni si modificano
tramite il menu Illumin
esterna /Veicolo del display touch screen.
Lo stato della funziona viene memorizzato
all'interruzione del contatto.
Allarme livello attenzione
guidatore
Il sistema attiva un allarme non appena
rileva che il guidatore non ha effettuato
una sosta dopo due ore di guida ad una velocità
superiore a 70
km/h.
Questo allarme consiste nella visualizzazione di
un messaggio che invita il guidatore a fare una
sosta, accompagnato da un segnale acustico.
Se il guidatore non segue il consiglio, l'allarme
viene ripetuto ogni ora fino all'arresto del veicolo.
Il sistema si reinizializza se è presente una delle
seguenti condizioni:
–

Con il motore al minimo, il veicolo è rimasto
fermo per oltre 15 minuti.
–


Il contatto è stato interrotto per alcuni minuti.
–


La cintura di sicurezza del guidatore non è
allacciata e la porta è aperta.
Non appena la velocità del veicolo è
inferiore a 70 km/h, il sistema passa in
standby.
Il tempo guida viene conteggiato nuovamente
non appena la velocità torna ad essere
superiore a 70
km/h.

168
Guida
Allarme livello attenzione guidatore dalla telecamera
Secondo la versione, il sistema Allarme livello
attenzione guidatore potrebbe essere associato
al sistema Allarme livello attenzione guidatore
dalla telecamera.


Il sistema valuta il livello di attenzione,
stanchezza e distrazione del guidatore,
identificando i cambi di traiettoria rispetto alla
linea di carreggiata.
Per effettuare questa operazione, il sistema
utilizza una telecamera, situata sulla parte
superiore del parabrezza.
Questo sistema è particolarmente adatto alle
strade a scorrimento veloce (velocità superiore
a 70

km/h).
Al primo livello di allarme, il guidatore viene
avvertito tramite il messaggio " Prestare
attenzione!", accompagnato da un segnale
acustico.
Dopo tre allarmi di primo livello, il sistema attiva
un nuovo allarme con il messaggio " Guida a
rischio: fare una sosta", accompagnato da un
segnale acustico più forte.
Le seguenti situazioni possono interferire
con il sistema o impedirne il
funzionamento:
–

condizioni di scarsa visibilità (ad
es.


illuminazione stradale insufficiente,
nevicata, pioggia battente, nebbia densa).
–

abbagliamento (ad es.
fari di un veicolo
proveniente in senso opposto, sole basso,
riflessi sulla strada bagnata, uscita da una
galleria, alternanza di zone d'ombra e zone
di sole).
–

zona del parabrezza situata davanti alla
telecamera: sporca, appannata, coperta da
brina, innevata, danneggiata o coperta da un
adesivo.
–


linee della carreggiata assenti, consumate,
nascoste (da neve, fango) o multiple (cantieri
stradali).
–


distanza ridotta dal veicolo che precede
(linee di carreggiata non rilevate).
–


strade strette o tortuose.
In alcune condizioni di guida (manto
stradale dissestato o presenza di vento
forte), il sistema può emettere degli allarmi
indipendentemente dallo stato di attenzione
del guidatore.
Le seguenti situazioni possono interferire
con il funzionamento del sistema o
impedirne il funzionamento:
–

linee della carreggiata assenti, consumate,
nascoste (da neve, fango) o multiple (cantieri
stradali);
–


distanza ridotta dal veicolo che precede
(linee di carreggiata non rilevate);
–


strade strette, tortuose, ecc.
Sensori di assistenza al
parcheggio
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


Questo sistema rileva e segnala la vicinanza di
ostacoli (ad es. pedoni, veicoli, alberi, barriere)
utilizzando sensori nel paraurti.
