TOYOTA AYGO 2015 Omistajan Käsikirja (in Finnish)

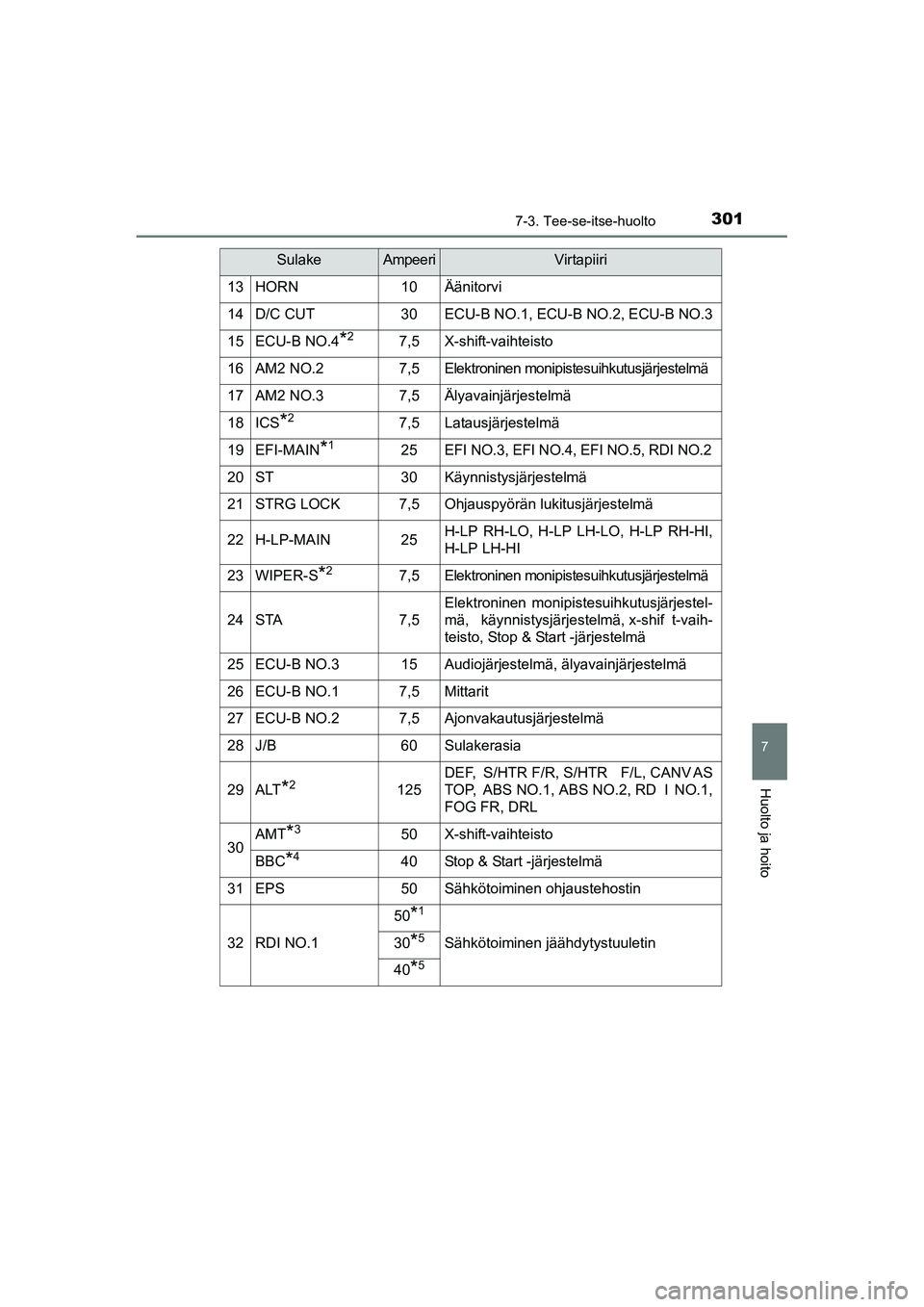

3017-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM99J92FI
13HORN10Äänitorvi
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5X-shift-vaihteisto
16AM2 NO.27,5Elektroninen monipistesuihkutusjärjestelmä
17AM2 NO.37,5Älyavainjärjestelmä
18ICS*27,5Latausjärjestelmä
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Käynnistysjärjestelmä
21STRG LOCK7,5Ohjauspyörän lukitusjärjestelmä
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
23WIPER-S*27,5Elektroninen monipistesuihkutusjärjestelmä
24STA7,5
Elektroninen monipistesuihkutusjärjestel-
mä, käynnistysjärjestelmä, x-shif t-vaih-
teisto, Stop & Start -järjestelmä
25ECU-B NO.315Audiojärjestelmä, älyavainjärjestelmä
26ECU-B NO.17,5Mittarit
27ECU-B NO.27,5Ajonvakautusjärjestelmä
28J/B60Sulakerasia
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANV AS
TOP, ABS NO.1, ABS NO.2, RD I NO.1,
FOG FR, DRL
30AMT*350X-shift-vaihteisto
BBC*440Stop & Start -järjestelmä
31EPS50Sähkötoiminen ohjaustehostin
32RDI NO.1
50*1
Sähkötoiminen jäähdytystuuletin30*5
40*5
SulakeAmpeeriVirtapiiri
OM99J92FI.book Page 301 Wednesday, August 13, 2014 2:14 PM

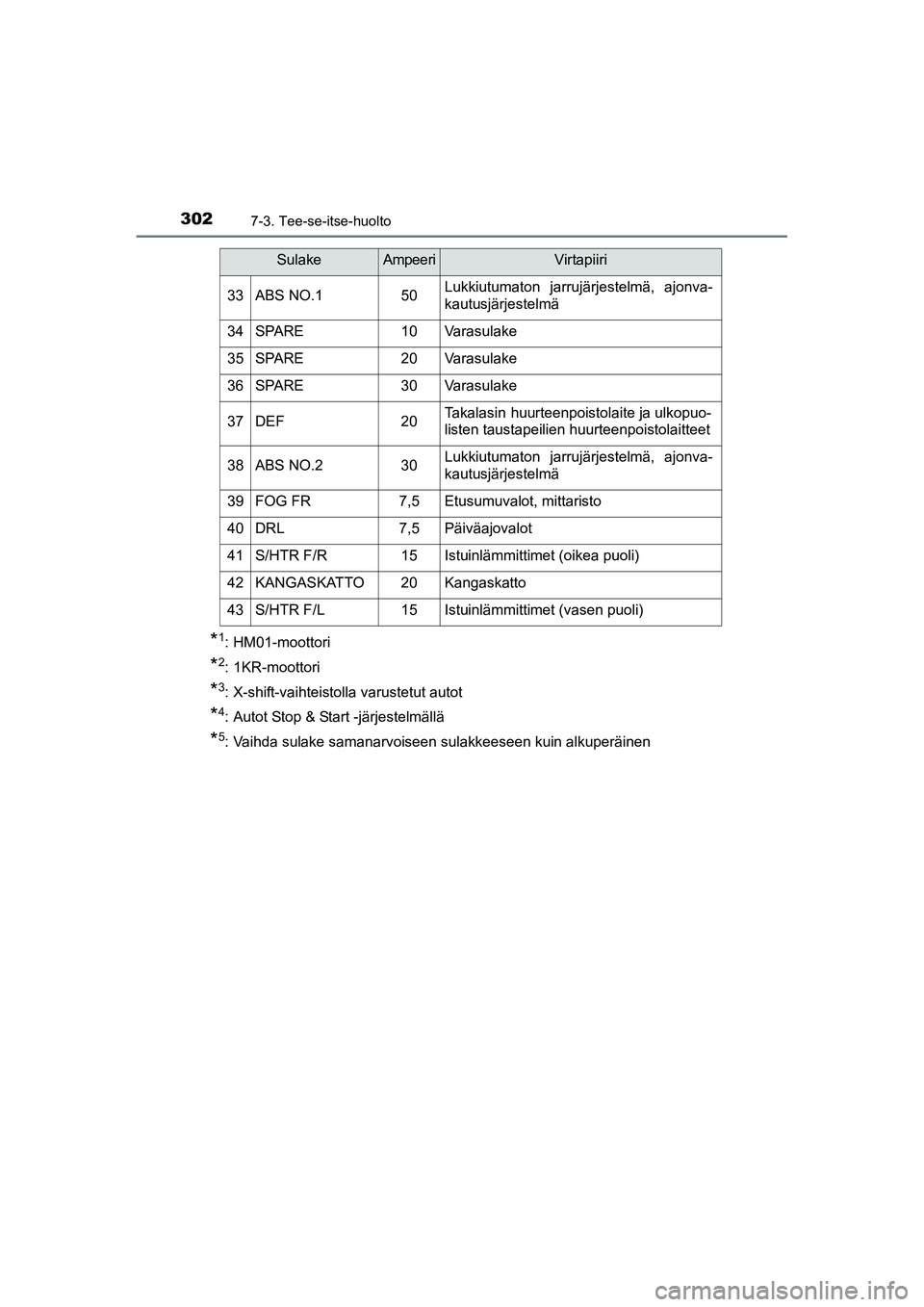

3027-3. Tee-se-itse-huolto
OM99J92FI
*1: HM01-moottori
*2: 1KR-moottori
*3: X-shift-vaihteistolla varustetut autot
*4: Autot Stop & Start -järjestelmällä
*5: Vaihda sulake samanarvoiseen sulakkeeseen kuin alkuperäinen
33ABS NO.150Lukkiutumaton jarrujärjestelmä, ajonva-
kautusjärjestelmä
34SPARE10Va r a s u l a k e
35SPARE20Va r a s u l a k e
36SPARE30Va r a s u l a k e
37DEF20Takalasin huurteenpoistolaite ja ulkopuo-
listen taustapeilien huurteenpoistolaitteet
38ABS NO.230Lukkiutumaton jarrujärjestelmä, ajonva-
kautusjärjestelmä
39FOG FR7,5Etusumuvalot, mittaristo
40DRL7,5Päiväajovalot
41S/HTR F/R15Istuinlämmittimet (oikea puoli)
42KANGASKATTO20Kangaskatto
43S/HTR F/L15Istuinlämmittimet (vasen puoli)
SulakeAmpeeriVirtapiiri
OM99J92FI.book Page 302 Wednesday, August 13, 2014 2:14 PM

3037-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM99J92FI■
Kojetaulu kuljettajan puolella
SulakeAmpeeriVirtapiiri
1IG1 NO.25
Peruutusvalo, monipistesuihkutusjärjes-
telmä, audiojärjestelmä, ajonvakautusjär-
jestelmä
2WASHER15Tuulilasin ja takalasin pesin
3ECU-IG NO.15
Sähkölaitteiden pääohjausyksikkö (Main
body ECU), mittaristo,
ilmastointijärjestel-
mä, takalasin huurteenpoistolaite, ulkopuo-
listen taustapeilien huurteenpoistolaitteet,
istuinlämmittimet, kangaskatto, audiojärjes-
telmä
4ECU-IG NO.25Sähkötoiminen ohjaustehostin, Stop &
Start -järjestelmä
5WIPER RR15Takalasinpyyhin
6IG1 NO.15
Sähkötoiminen jäähdytystuuletin, lukkiu-
tumaton jarrujärjestelmä, ajonvakautus-
järjestelmä
7WIPER25Tuulilasinpyyhin
8MIR HTR10Ulkopuolisten taustapeilien huurteenpois-
tolaite
9P/OUTLET15Sähkön ulosotto
10ECU-ACC7,5Ulkopuoliset taustapeilit, audiojärjestel-
mä, Stop & Start -järjestelmä, mittaristo
OM99J92FI.book Page 303 Wednesday, August 13, 2014 2:14 PM

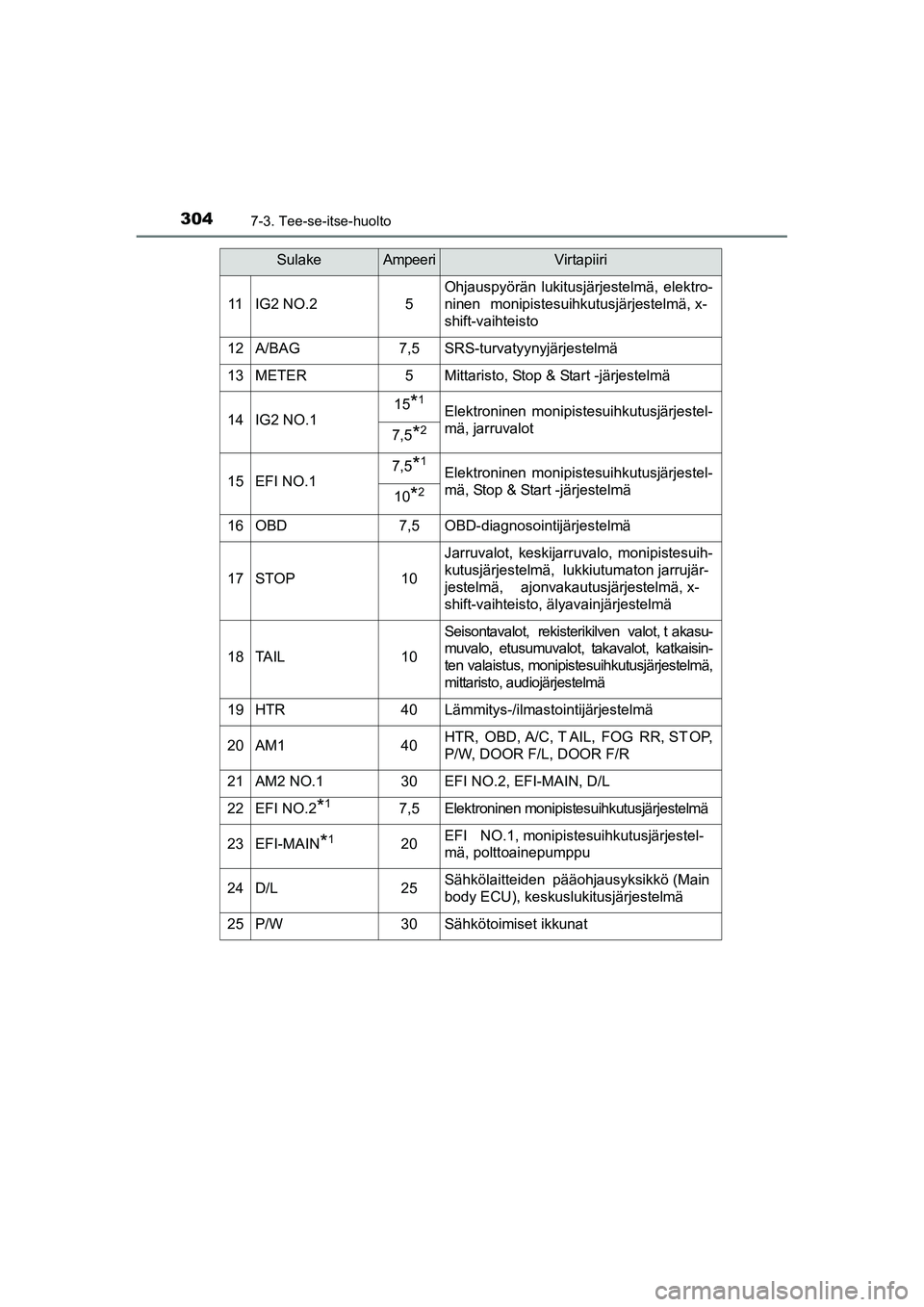

3047-3. Tee-se-itse-huolto
OM99J92FI
11IG2 NO.25
Ohjauspyörän lukitusjärjestelmä, elektro-
ninen monipistesuihkutusjärjestelmä, x-
shift-vaihteisto
12A/BAG7,5SRS-turvatyynyjärjestelmä
13METER5Mittaristo, Stop & Start -järjestelmä
14IG2 NO.115*1Elektroninen monipistesuihkutusjärjestel-
mä, jarruvalot
7,5*2
15EFI NO.17,5*1Elektroninen monipistesuihkutusjärjestel-
mä, Stop & Start -järjestelmä
10*2
16OBD7,5OBD-diagnosointijärjestelmä
17STOP10
Jarruvalot, keskijarruvalo, monipistesuih-
kutusjärjestelmä, lukkiutumaton jarrujär-
jestelmä, ajonvakautusjärjestelmä, x-
shift-vaihteisto, älyavainjärjestelmä
18TA I L10
Seisontavalot, rekisterikilven valot, t akasu-
muvalo, etusumuvalot, takavalot, katkaisin-
ten valaistus, monipistesuihkutusjärjestelmä,
mittaristo, audiojärjestelmä
19HTR40Lämmitys-/ilmastointijärjestelmä
20AM140HTR, OBD, A/C, T AIL, FOG RR, ST OP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
22EFI NO.2*17,5Elektroninen monipistesuihkutusjärjestelmä
23EFI-MAIN*120EFI NO.1, monipistesuihkutusjärjestel-
mä, polttoainepumppu
24D/L25Sähkölaitteiden pääohjausyksikkö (Main
body ECU), keskuslukitusjärjestelmä
25P/W30Sähkötoimiset ikkunat
SulakeAmpeeriVirtapiiri
OM99J92FI.book Page 304 Wednesday, August 13, 2014 2:14 PM

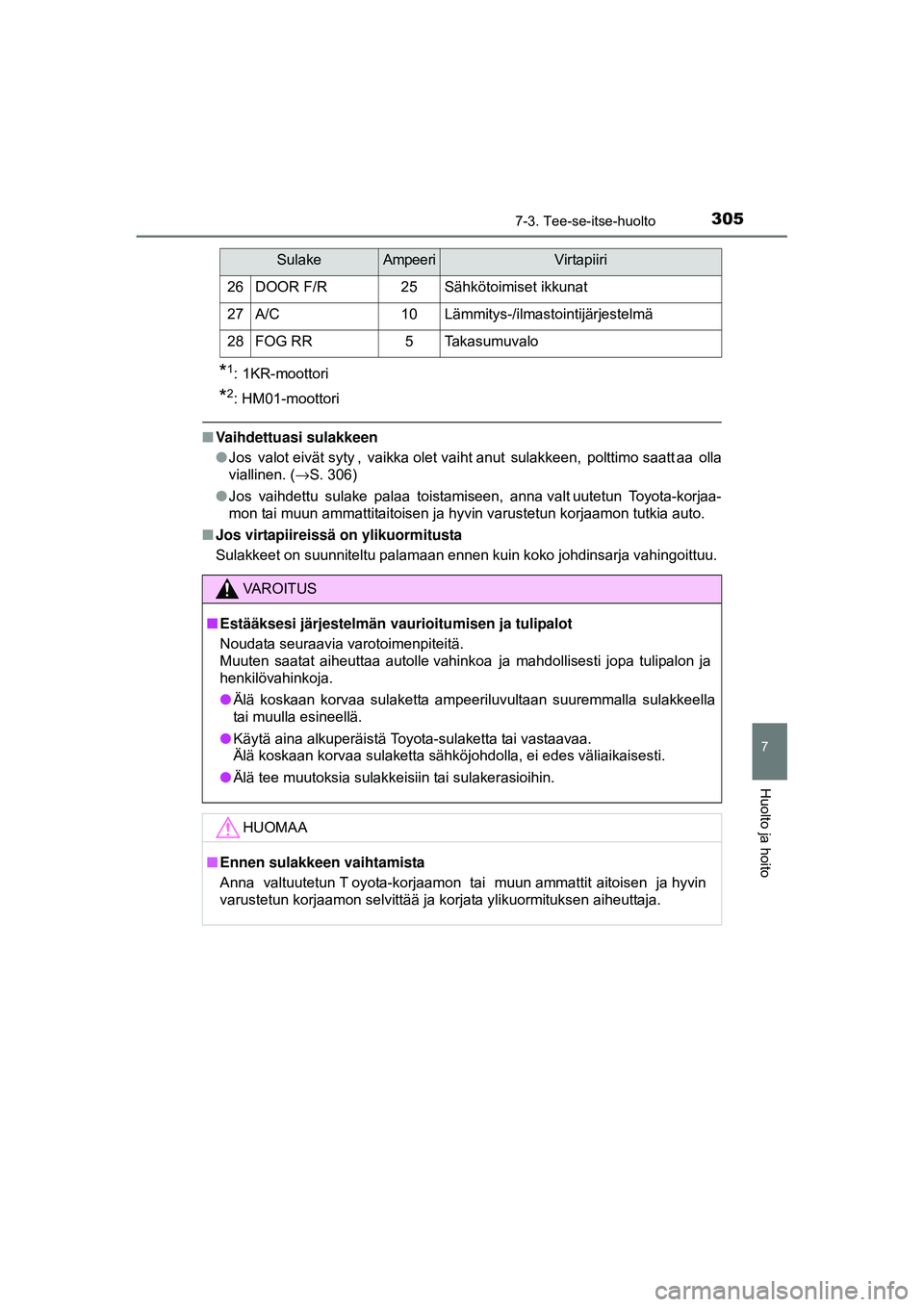

3057-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM99J92FI
*1: 1KR-moottori
*2: HM01-moottori
■Vaihdettuasi sulakkeen
●Jos valot eivät syty , vaikka olet vaiht anut sulakkeen, polttimo saatt aa olla
viallinen. ( →S. 306)
● Jos vaihdettu sulake palaa toistamiseen, anna valt uutetun Toyota-korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
26DOOR F/R25Sähkötoimiset ikkunat
27A/C10Lämmitys-/ilmastointijärjestelmä
28FOG RR5Takasumuvalo
VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna valtuutetun T oyota-korjaamon tai muun ammattit aitoisen ja hyvin
varustetun korjaamon selvittää ja korjata ylikuormituksen aiheuttaja.
SulakeAmpeeriVirtapiiri
OM99J92FI.book Page 305 Wednesday, August 13, 2014 2:14 PM

3067-3. Tee-se-itse-huolto
OM99J92FI

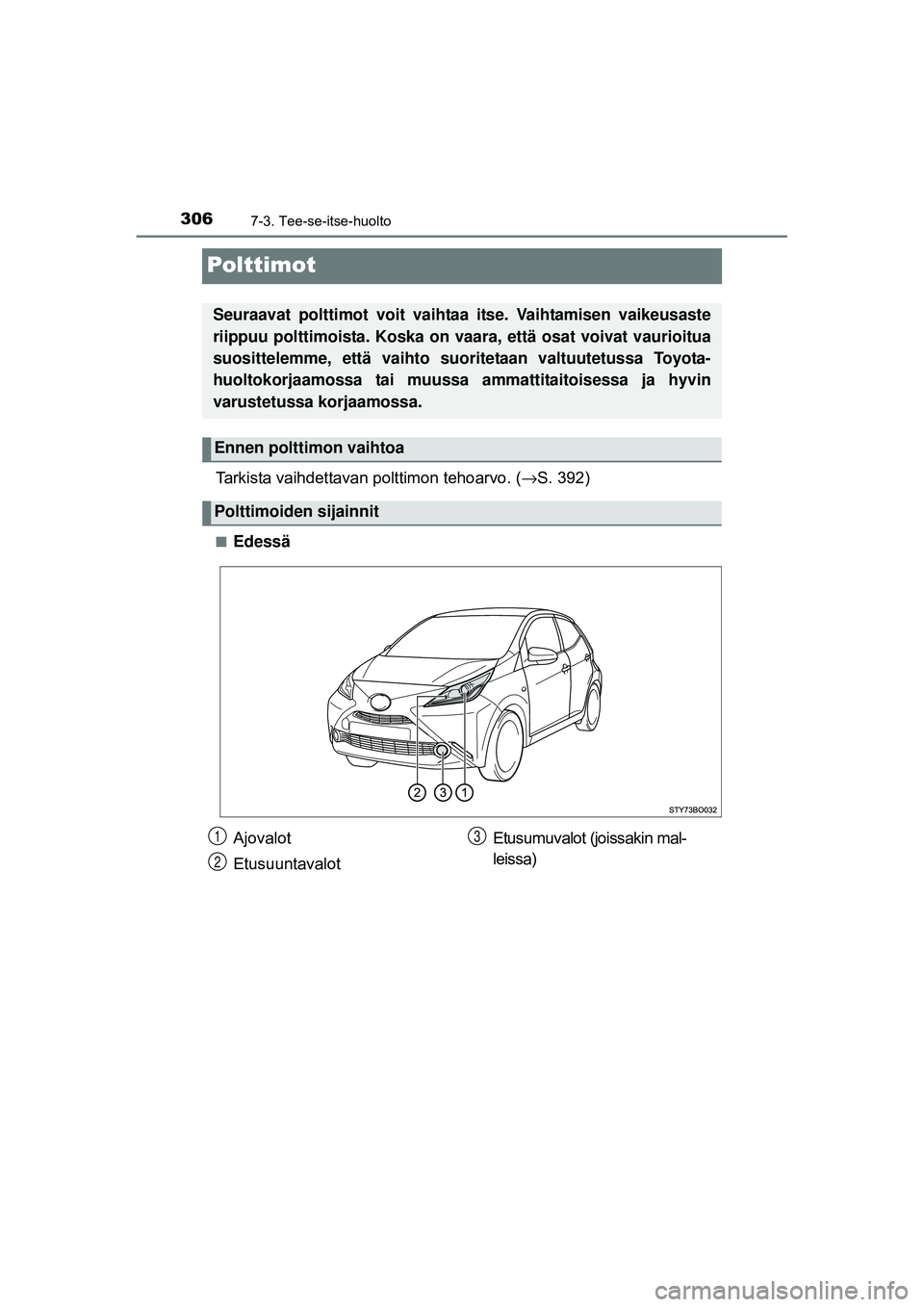

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 392)
■Edessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua
suosittelemme, että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Ajovalot
Etusuuntavalot Etusumuvalot (joissakin mal-
leissa)1
2
3
OM99J92FI.book Page 306 Wednesday, August 13, 2014 2:14 PM

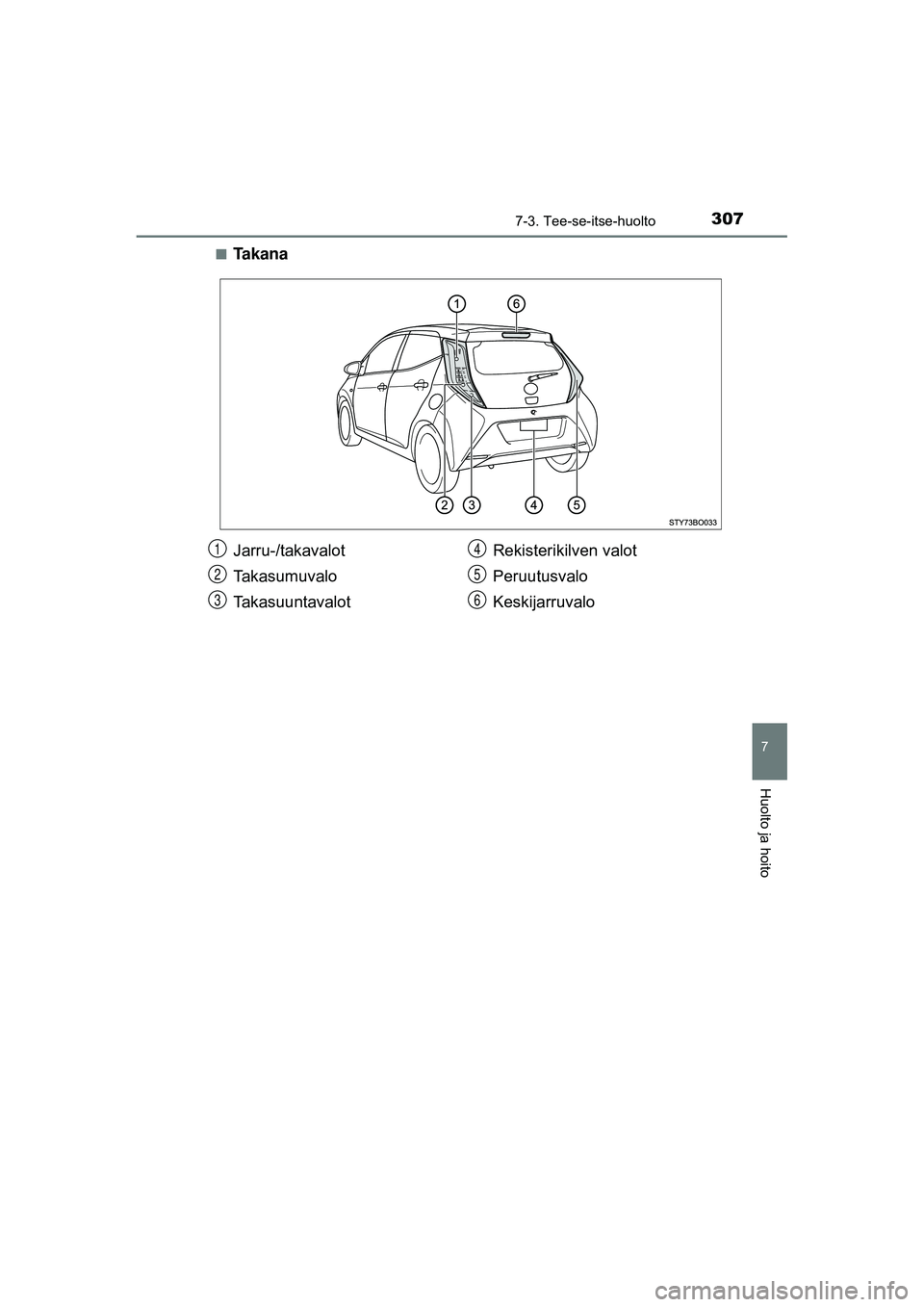

3077-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM99J92FI■
Ta k a n a
Jarru-/takavalot
Takasumuvalo
Takasuuntavalot
Rekisterikilven valot
Peruutusvalo
Keskijarruvalo1
2
3
4
5
6
OM99J92FI.book Page 307 Wednesday, August 13, 2014 2:14 PM

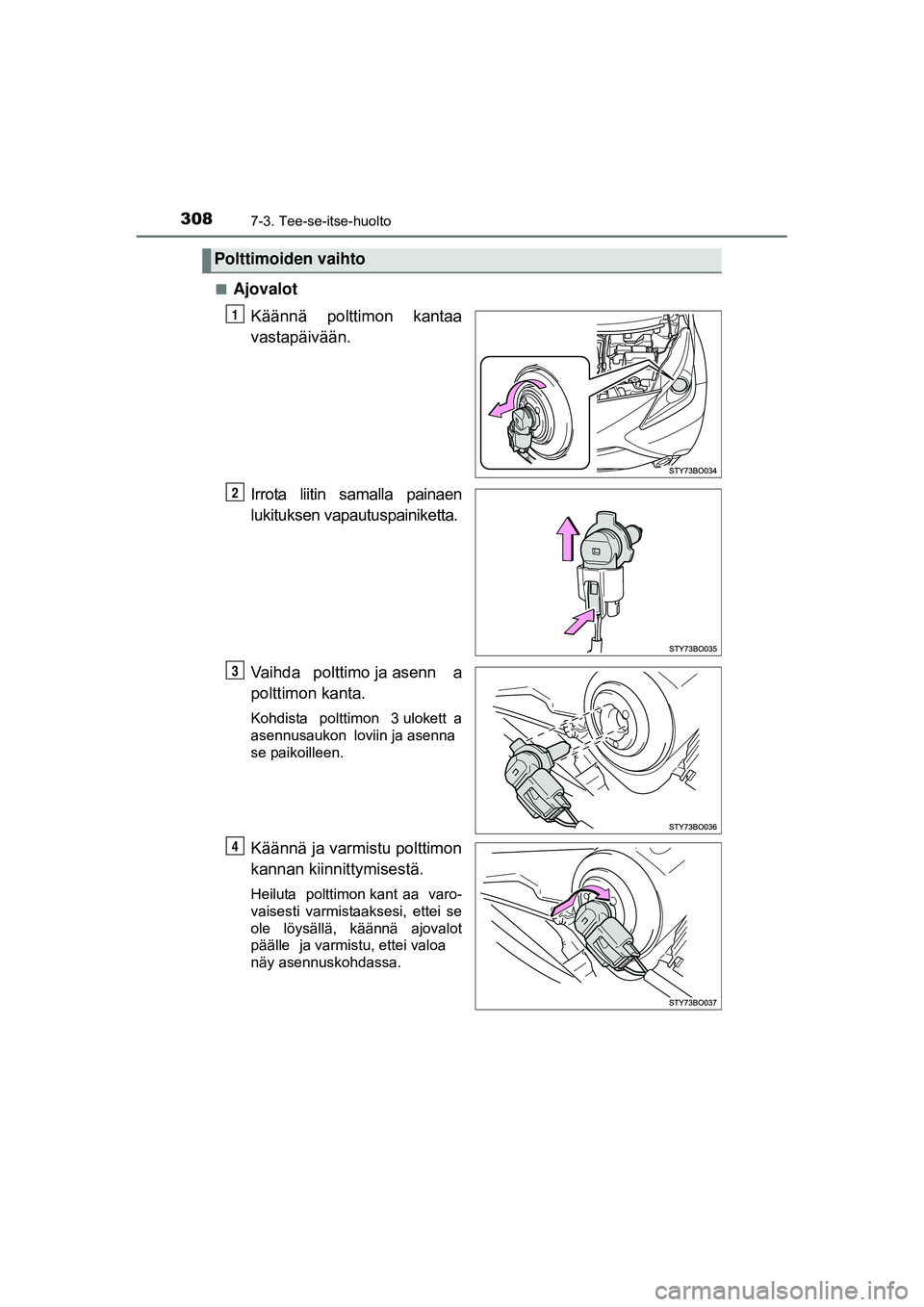

3087-3. Tee-se-itse-huolto
OM99J92FI■
Ajovalot
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Vaihda polttimo ja asenn a
polttimon kanta.
Kohdista polttimon 3 ulokett a
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kant aa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
4
OM99J92FI.book Page 308 Wednesday, August 13, 2014 2:14 PM

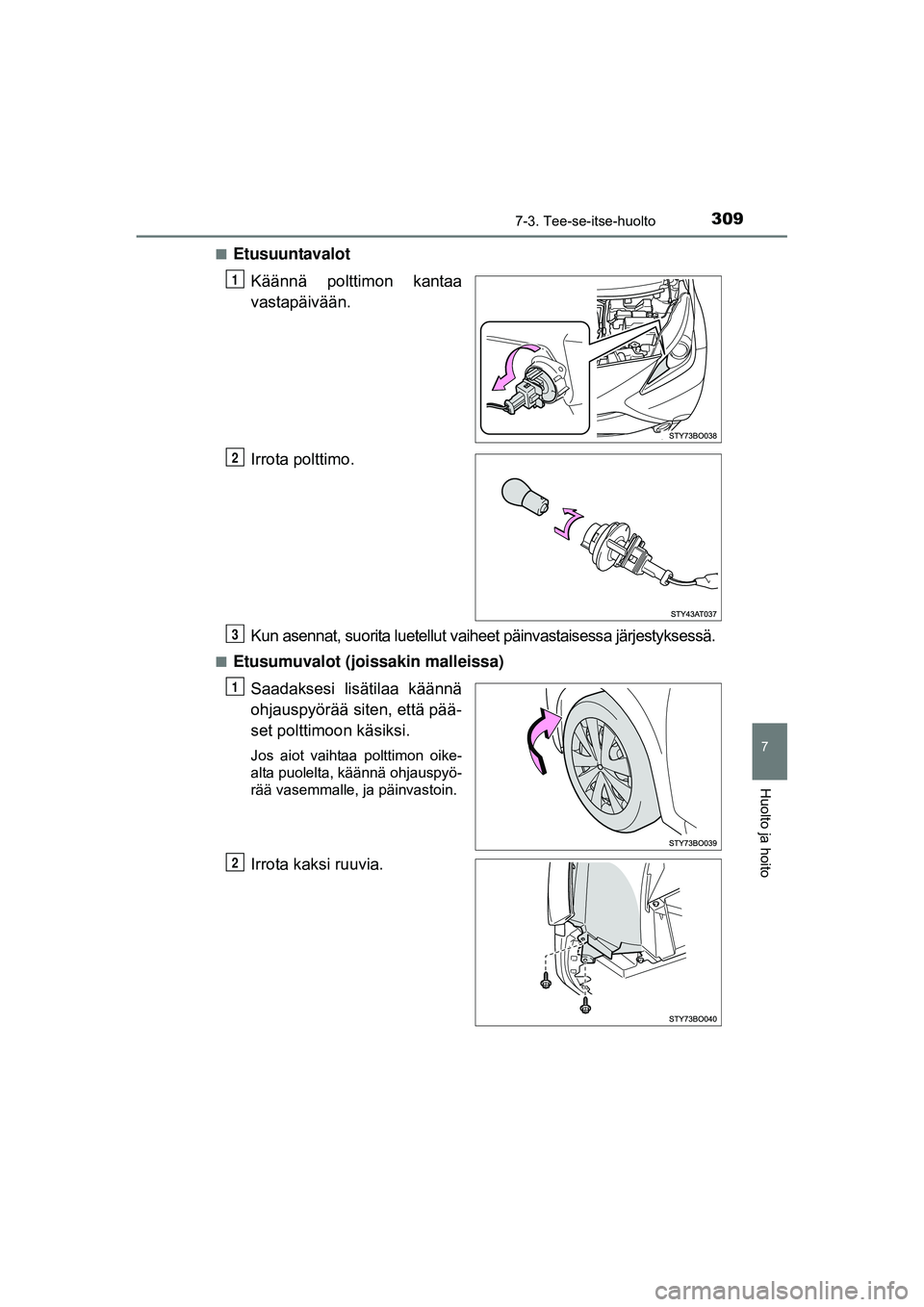

3097-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM99J92FI■
Etusuuntavalot
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
■Etusumuvalot (joissakin malleissa)Saadaksesi lisätilaa käännä
ohjauspyörää siten, että pää-
set polttimoon käsiksi.
Jos aiot vaihtaa polttimon oike-
alta puolelta, käännä ohjauspyö-
rää vasemmalle, ja päinvastoin.
Irrota kaksi ruuvia.
1
2
3
1
2
OM99J92FI.book Page 309 Wednesday, August 13, 2014 2:14 PM

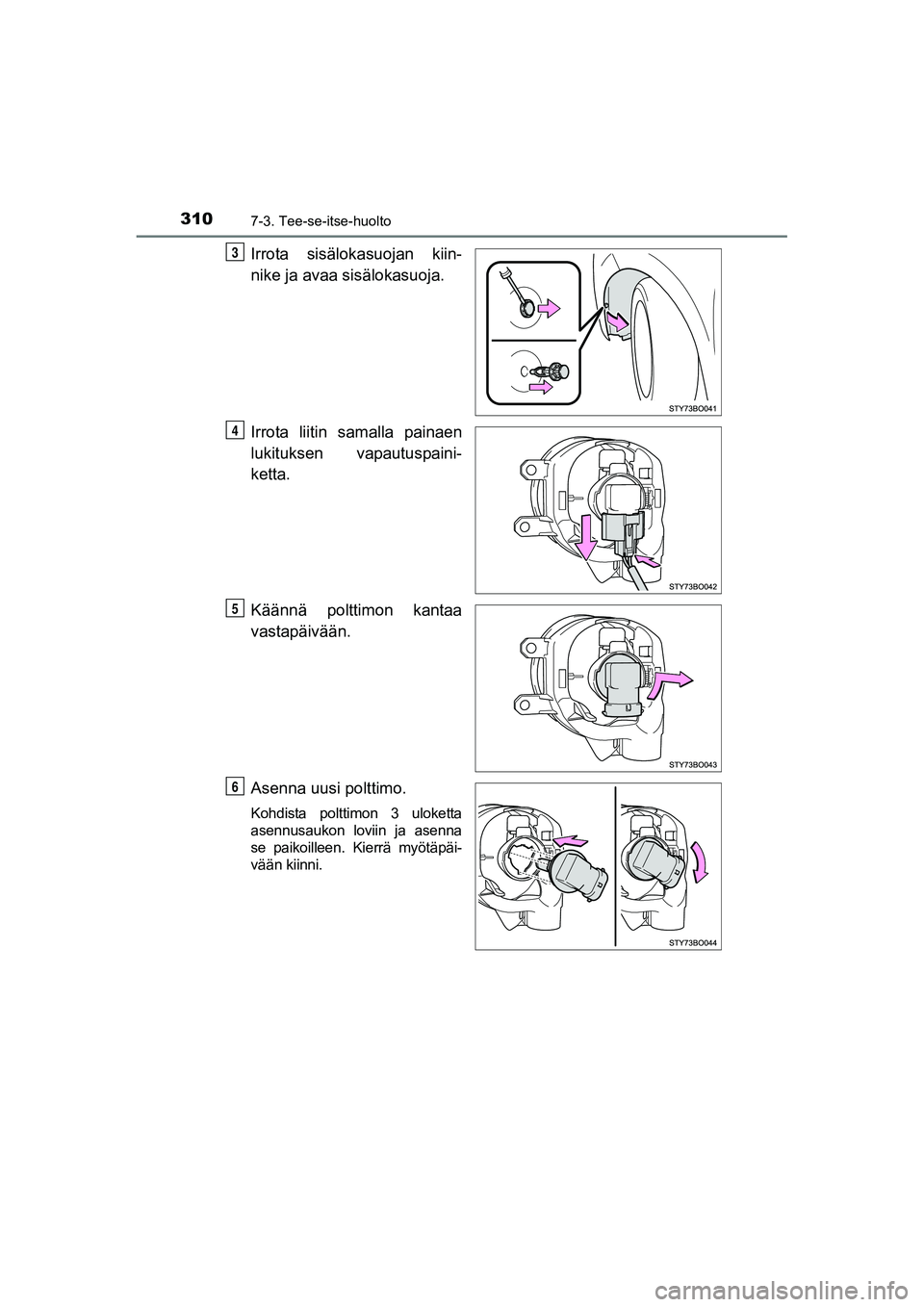

3107-3. Tee-se-itse-huolto
OM99J92FI
Irrota sisälokasuojan kiin-
nike ja avaa sisälokasuoja.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Kierrä myötäpäi-
vään kiinni.
3
4
5
6
