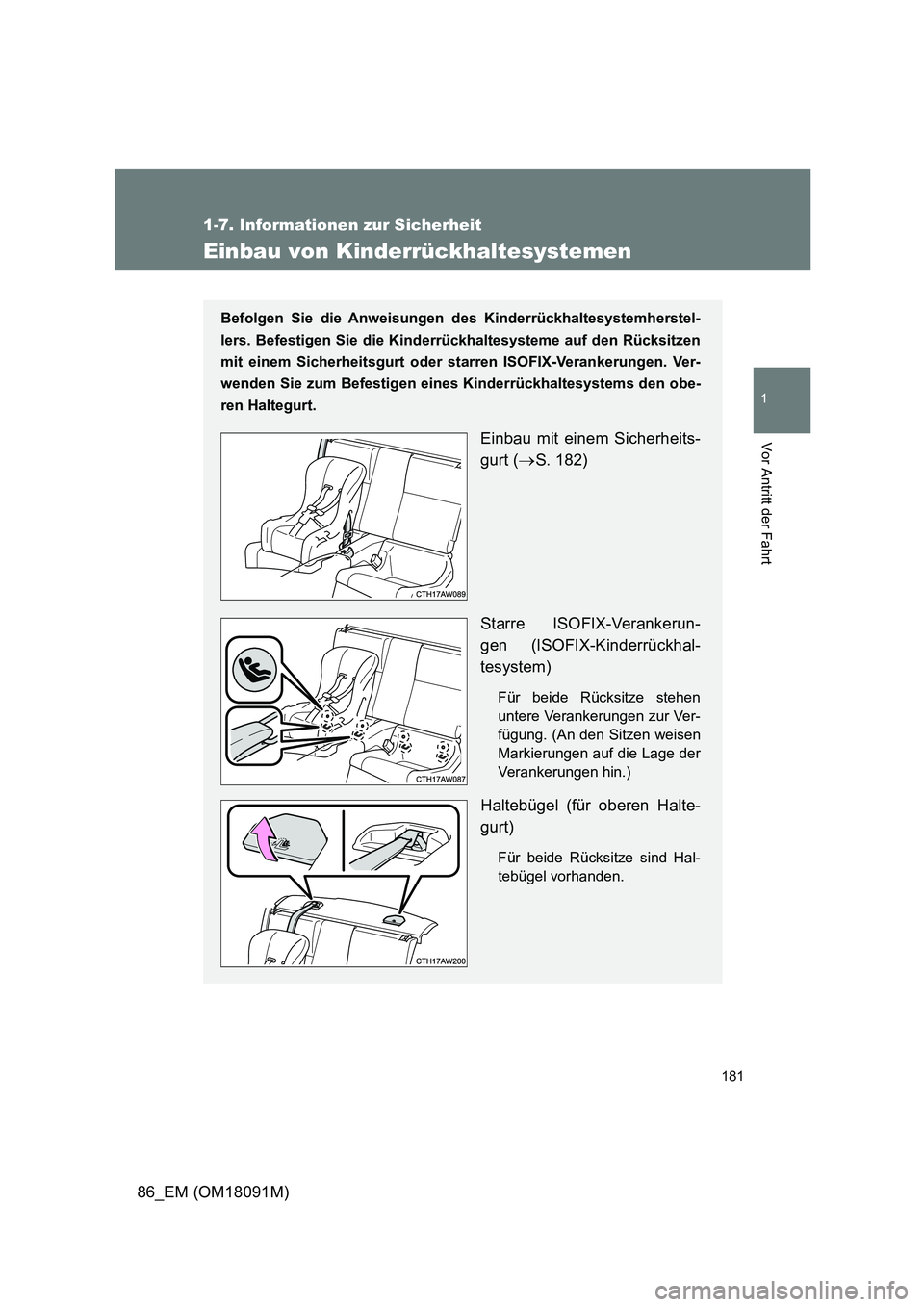

1-7. Informationen zur Sicherheit
Vor Antritt der Fahrt
86_EM (OM18091M)
Einbau von Kinderrückhaltesystemen
Befolgen Sie die Anweisungen des Kinderrückhaltesystemherstel-
lers. Befestigen Sie die Kinder rückhaltesysteme auf den Rücksitzen
mit einem Sicherheitsgurt oder st arren ISOFIX-Verankerungen. Ver-
wenden Sie zum Befestigen eines Kinderrückhaltesystems den obe-
ren Haltegurt.
Einbau mit einem Sicherheits-
gurt (S. 182)
Starre ISOFIX-Verankerun-
gen (ISOFIX-Kinderrückhal-
tesystem)
Für beide Rücksitze stehen
untere Verankerungen zur Ver-
fügung. (An den Sitzen weisen
Markierungen auf die Lage der
Verankerungen hin.)
Haltebügel (für oberen Halte-
gurt)
Für beide Rücksitze sind Hal-
tebügel vorhanden.

182
1-7. Informationen zur Sicherheit
86_EM (OM18091M)

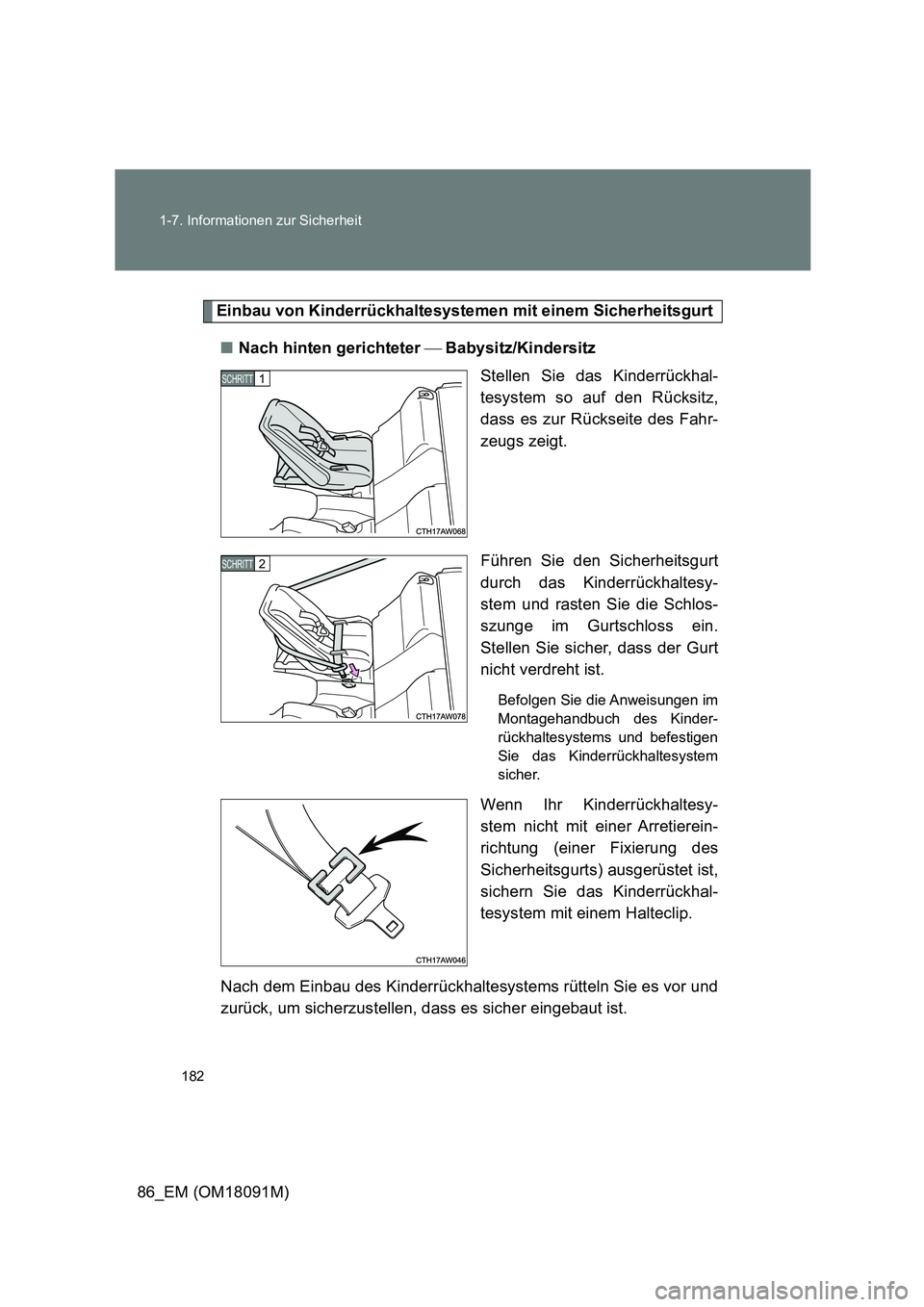

Einbau von Kinderrückhaltesystemen mit einem Sicherheitsgurt
■ Nach hinten gerichteter Babysitz/Kindersitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Rücksitz,
dass es zur Rückseite des Fahr-
zeugs zeigt.
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesy-
stem und rasten Sie die Schlos-
szunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befolgen Sie die Anweisungen im
Montagehandbuch des Kinder-
rückhaltesystems und befestigen
Sie das Kinderrückhaltesystem
sicher.
Wenn Ihr Kinderrückhaltesy-
stem nicht mit einer Arretierein-
richtung (einer Fixierung des
Sicherheitsgurts) ausgerüstet ist,
sichern Sie das Kinderrückhal-
tesystem mit einem Halteclip.
Nach dem Einbau des Kinderrückhaltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es sicher eingebaut ist.
1 SCHRITT
2 SCHRITT

183
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
86_EM (OM18091M)

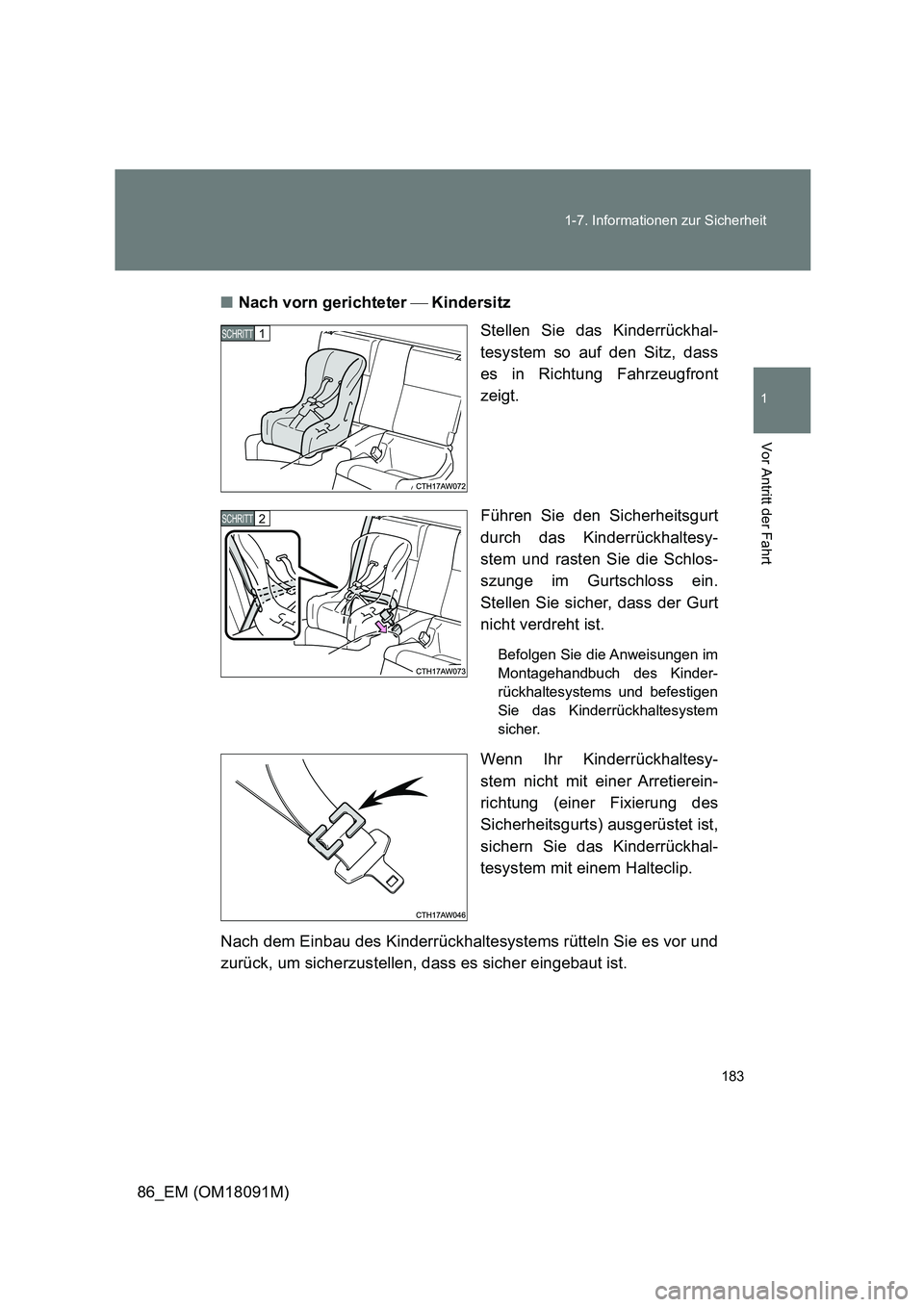

■ Nach vorn gerichteter Kindersitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Sitz, dass
es in Richtung Fahrzeugfront
zeigt.
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesy-
stem und rasten Sie die Schlos-
szunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befolgen Sie die Anweisungen im
Montagehandbuch des Kinder-
rückhaltesystems und befestigen
Sie das Kinderrückhaltesystem
sicher.
Wenn Ihr Kinderrückhaltesy-
stem nicht mit einer Arretierein-
richtung (einer Fixierung des
Sicherheitsgurts) ausgerüstet ist,
sichern Sie das Kinderrückhal-
tesystem mit einem Halteclip.
Nach dem Einbau des Kinderrückhaltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es sicher eingebaut ist.
1 SCHRITT
2 SCHRITT

184
1-7. Informationen zur Sicherheit
86_EM (OM18091M)

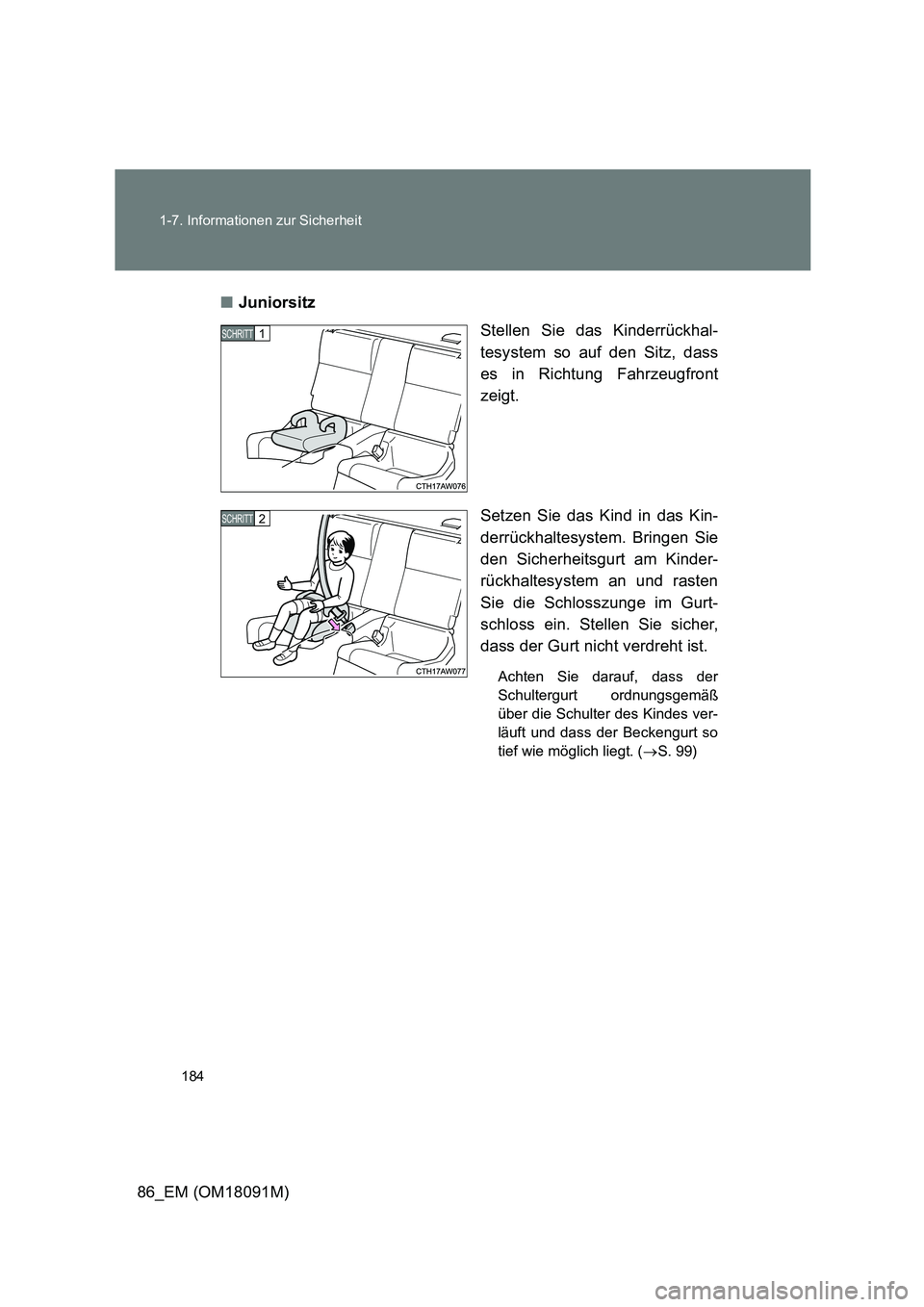

■ Juniorsitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Sitz, dass
es in Richtung Fahrzeugfront
zeigt.
Setzen Sie das Kind in das Kin-
derrückhaltesystem. Bringen Sie
den Sicherheitsgurt am Kinder-
rückhaltesystem an und rasten
Sie die Schlosszunge im Gurt-
schloss ein. Stellen Sie sicher,
dass der Gurt nicht verdreht ist.
Achten Sie darauf, dass der
Schultergurt ordnungsgemäß
über die Schulter des Kindes ver-
läuft und dass der Beckengurt so
tief wie möglich liegt. ( S. 99)
1 SCHRITT
2 SCHRITT

185
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
86_EM (OM18091M)

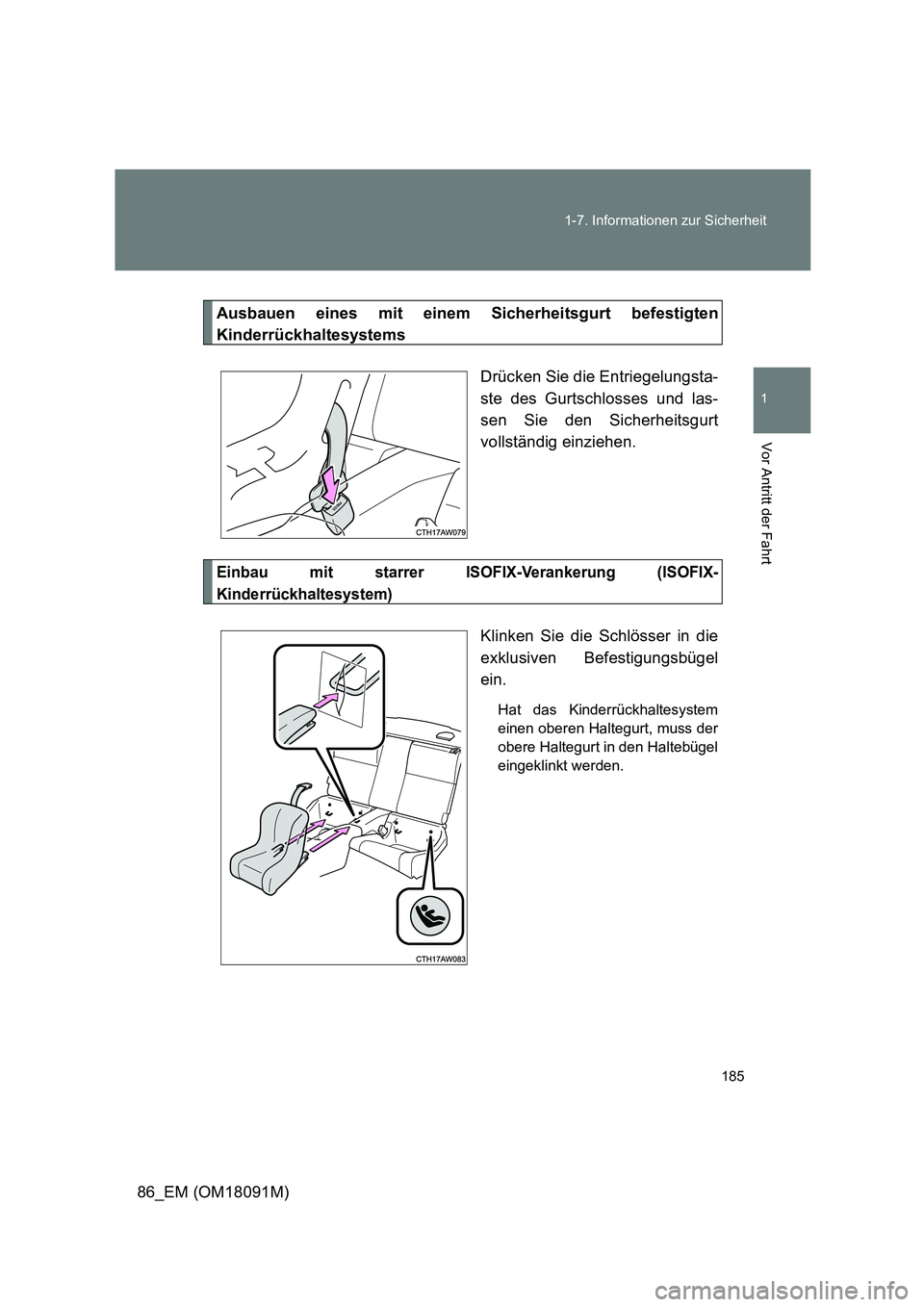

Ausbauen eines mit einem Sicherheitsgurt befestigten
Kinderrückhaltesystems
Drücken Sie die Entriegelungsta-
ste des Gurtschlosses und las-
sen Sie den Sicherheitsgurt
vollständig einziehen.
Einbau mit starrer ISOFIX-Verankerung (ISOFIX-
Kinderrückhaltesystem)
Klinken Sie die Schlösser in die
exklusiven Befestigungsbügel
ein.
Hat das Kinderrückhaltesystem
einen oberen Haltegurt, muss der
obere Haltegurt in den Haltebügel
eingeklinkt werden.

186
1-7. Informationen zur Sicherheit
86_EM (OM18091M)

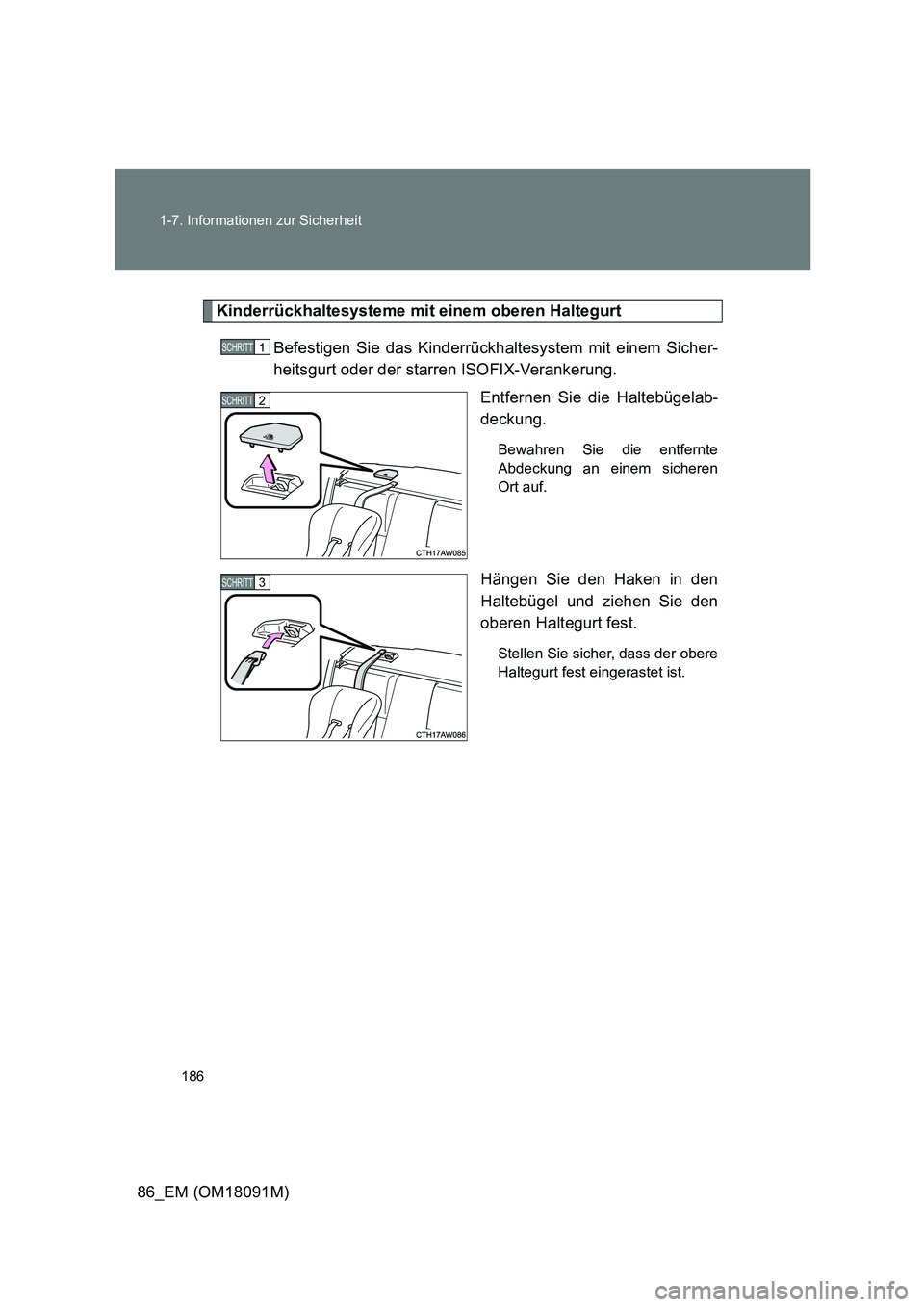

Kinderrückhaltesysteme mit einem oberen Haltegurt
Befestigen Sie das Kinderrückhaltesystem mit einem Sicher-
heitsgurt oder der starren ISOFIX-Verankerung.
Entfernen Sie die Haltebügelab-
deckung.
Bewahren Sie die entfernte
Abdeckung an einem sicheren
Ort auf.
Hängen Sie den Haken in den
Haltebügel und ziehen Sie den
oberen Haltegurt fest.
Stellen Sie sicher, dass der obere
Haltegurt fest eingerastet ist.
1 SCHRITT
2 SCHRITT
3 SCHRITT

187
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
86_EM (OM18091M)

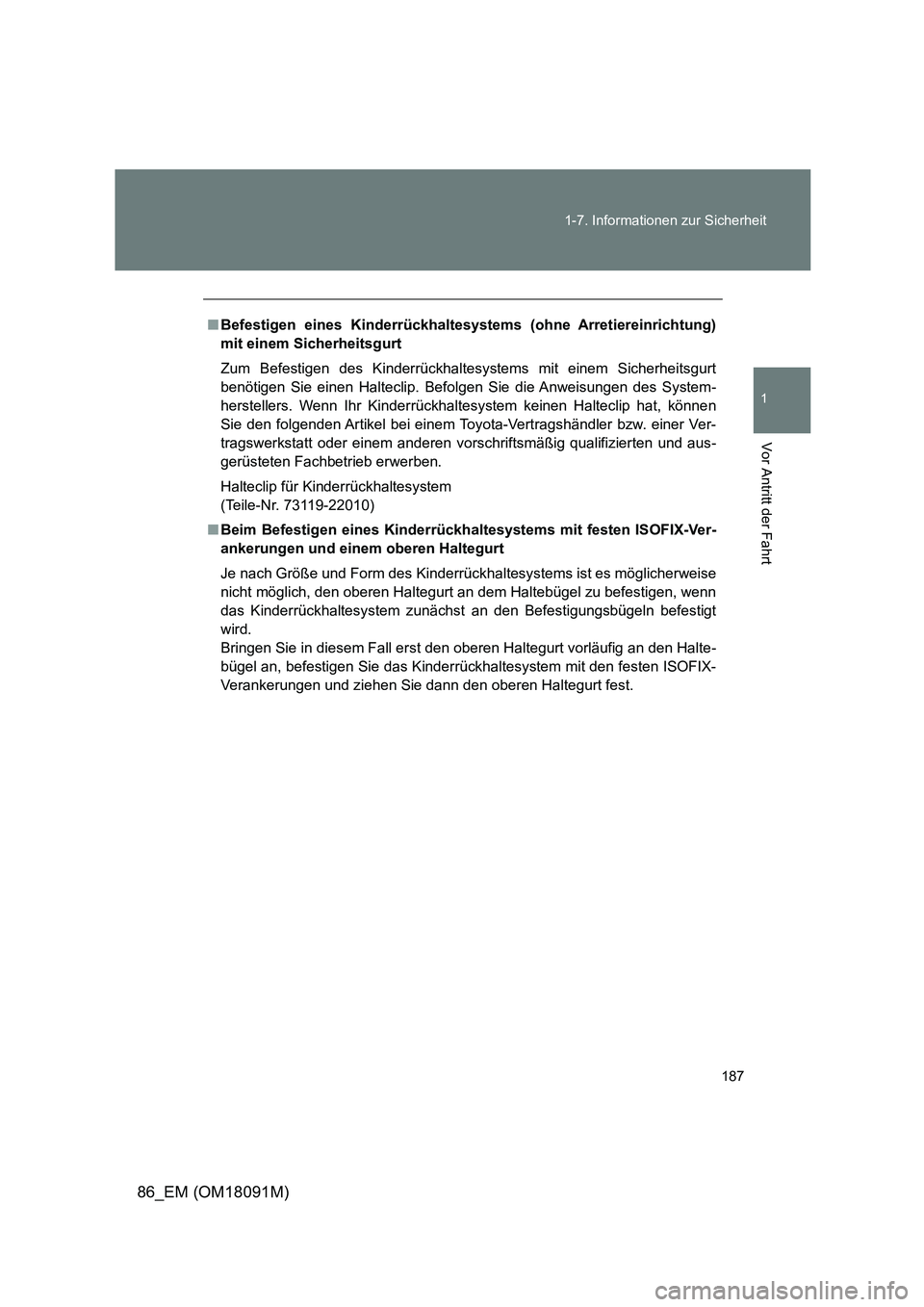

■ Befestigen eines Kinderrückhaltesystems (ohne Arretiereinrichtung)
mit einem Sicherheitsgurt
Zum Befestigen des Kinderrückhaltesystems mit einem Sicherheitsgurt
benötigen Sie einen Halteclip. Befolgen Sie die Anweisungen des System-
herstellers. Wenn Ihr Kinderrückhaltesystem keinen Halteclip hat, können
Sie den folgenden Artikel bei einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb erwerben.
Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
■ Beim Befestigen eines Kinderrückhaltesystems mit festen ISOFIX-Ver-
ankerungen und einem oberen Haltegurt
Je nach Größe und Form des Kinderrückhaltesystems ist es möglicherweise
nicht möglich, den oberen Haltegurt an dem Haltebügel zu befestigen, wenn
das Kinderrückhaltesystem zunächst an den Befestigungsbügeln befestigt
wird.
Bringen Sie in diesem Fall erst den oberen Haltegurt vorläufig an den Halte-
bügel an, befestigen Sie das Kinderrückhaltesystem mit den festen ISOFIX-
Verankerungen und ziehen Sie dann den oberen Haltegurt fest.

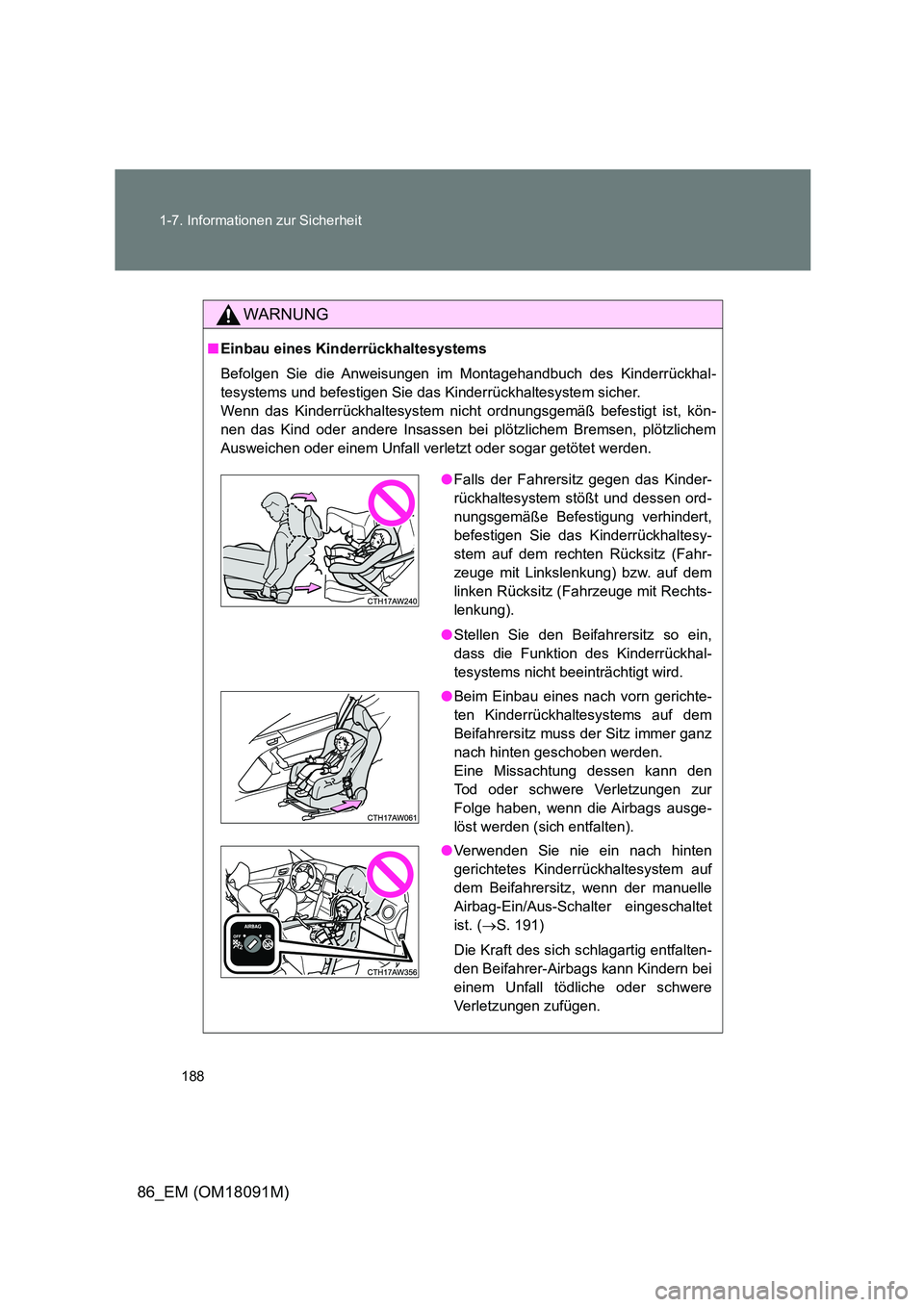

188
1-7. Informationen zur Sicherheit
86_EM (OM18091M)
WARNUNG
■ Einbau eines Kinderrückhaltesystems
Befolgen Sie die Anweisungen im Montagehandbuch des Kinderrückhal-
tesystems und befestigen Sie das Kinderrückhaltesystem sicher.
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß befestigt ist, kön-
nen das Kind oder andere Insassen bei plötzlichem Bremsen, plötzlichem
Ausweichen oder einem Unfall verletzt oder sogar getötet werden.
● Falls der Fahrersitz gegen das Kinder-
rückhaltesystem stößt und dessen ord-
nungsgemäße Befestigung verhindert,
befestigen Sie das Kinderrückhaltesy-
stem auf dem rechten Rücksitz (Fahr-
zeuge mit Linkslenkung) bzw. auf dem
linken Rücksitz (Fahrzeuge mit Rechts-
lenkung).
● Stellen Sie den Beifahrersitz so ein,
dass die Funktion des Kinderrückhal-
tesystems nicht beeinträchtigt wird.
● Beim Einbau eines nach vorn gerichte-
ten Kinderrückhaltesystems auf dem
Beifahrersitz muss der Sitz immer ganz
nach hinten geschoben werden.
Eine Missachtung dessen kann den
Tod oder schwere Verletzungen zur
Folge haben, wenn die Airbags ausge-
löst werden (sich entfalten).
● Verwenden Sie nie ein nach hinten
gerichtetes Kinderrückhaltesystem auf
dem Beifahrersitz, wenn der manuelle
Airbag-Ein/Aus-Schalter eingeschaltet
ist. ( S. 191)
Die Kraft des sich schlagartig entfalten-
den Beifahrer-Airbags kann Kindern bei
einem Unfall tödliche oder schwere
Verletzungen zufügen.

189
1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
86_EM (OM18091M)

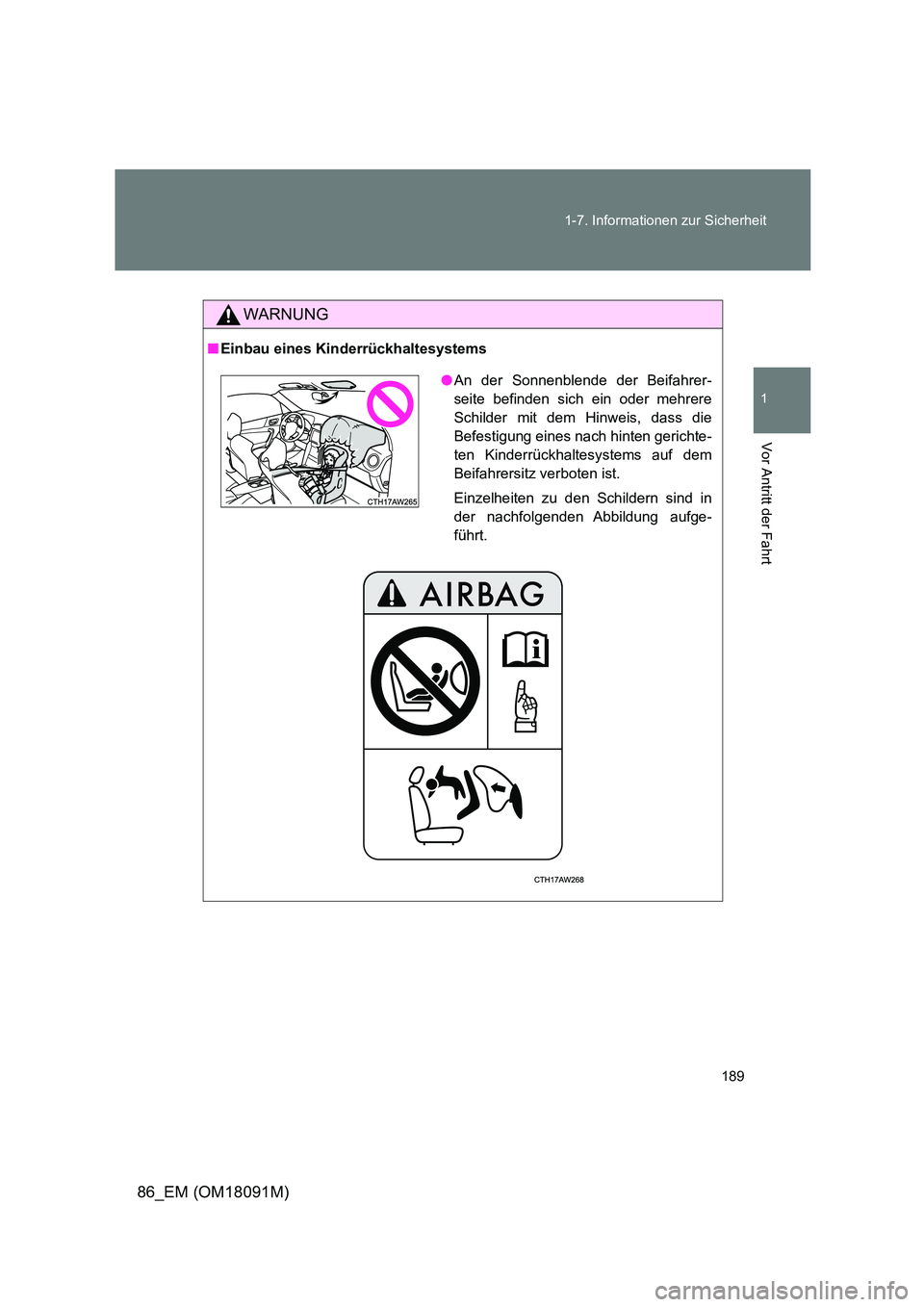

WARNUNG
■ Einbau eines Kinderrückhaltesystems
●An der Sonnenblende der Beifahrer-
seite befinden sich ein oder mehrere
Schilder mit dem Hinweis, dass die
Befestigung eines nach hinten gerichte-
ten Kinderrückhaltesystems auf dem
Beifahrersitz verboten ist.
Einzelheiten zu den Schildern sind in
der nachfolgenden Abbildung aufge-
führt.

190
1-7. Informationen zur Sicherheit
86_EM (OM18091M)

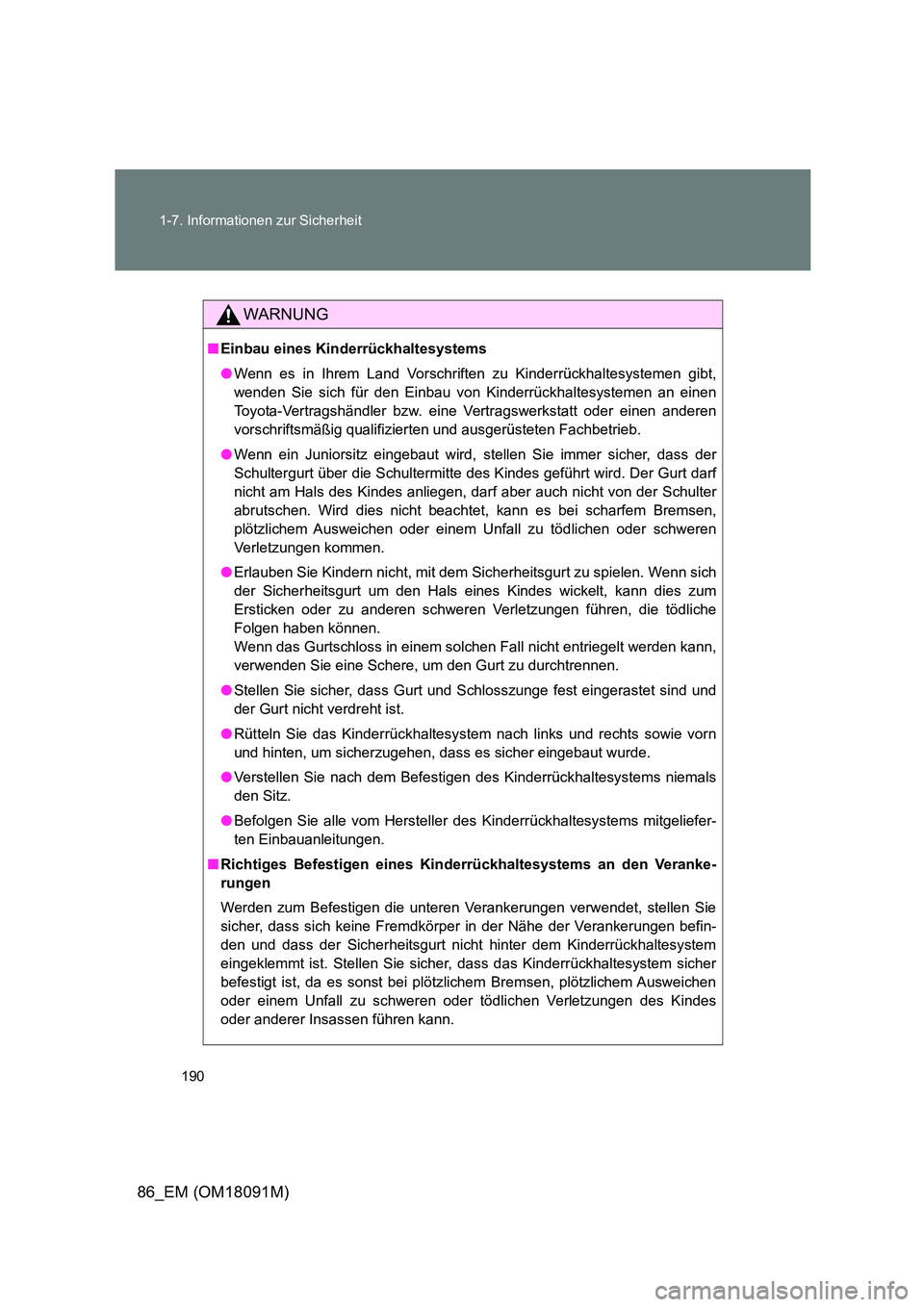

WARNUNG
■ Einbau eines Kinderrückhaltesystems
● Wenn es in Ihrem Land Vorschriften zu Kinderrückhaltesystemen gibt,
wenden Sie sich für den Einbau von Kinderrückhaltesystemen an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Wenn ein Juniorsitz eingebaut wird, stellen Sie immer sicher, dass der
Schultergurt über die Schultermitte des Kindes geführt wird. Der Gurt darf
nicht am Hals des Kindes anliegen, darf aber auch nicht von der Schulter
abrutschen. Wird dies nicht beachtet, kann es bei scharfem Bremsen,
plötzlichem Ausweichen oder einem Unfall zu tödlichen oder schweren
Verletzungen kommen.
● Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich
der Sicherheitsgurt um den Hals eines Kindes wickelt, kann dies zum
Ersticken oder zu anderen schweren Verletzungen führen, die tödliche
Folgen haben können.
Wenn das Gurtschloss in einem solchen Fall nicht entriegelt werden kann,
verwenden Sie eine Schere, um den Gurt zu durchtrennen.
● Stellen Sie sicher, dass Gurt und Schlosszunge fest eingerastet sind und
der Gurt nicht verdreht ist.
● Rütteln Sie das Kinderrückhaltesystem nach links und rechts sowie vorn
und hinten, um sicherzugehen, dass es sicher eingebaut wurde.
● Verstellen Sie nach dem Befestigen des Kinderrückhaltesystems niemals
den Sitz.
● Befolgen Sie alle vom Hersteller des Kinderrückhaltesystems mitgeliefer-
ten Einbauanleitungen.
■ Richtiges Befestigen eines Kinderrückhaltesystems an den Veranke-
rungen
Werden zum Befestigen die unteren Verankerungen verwendet, stellen Sie
sicher, dass sich keine Fremdkörper in der Nähe der Verankerungen befin-
den und dass der Sicherheitsgurt nicht hinter dem Kinderrückhaltesystem
eingeklemmt ist. Stellen Sie sicher, dass das Kinderrückhaltesystem sicher
befestigt ist, da es sonst bei plötzlichem Bremsen, plötzlichem Ausweichen
oder einem Unfall zu schweren oder tödlichen Verletzungen des Kindes
oder anderer Insassen führen kann.
