TOYOTA RAV4 PHEV 2021 Kezelési útmutató (in Hungarian)

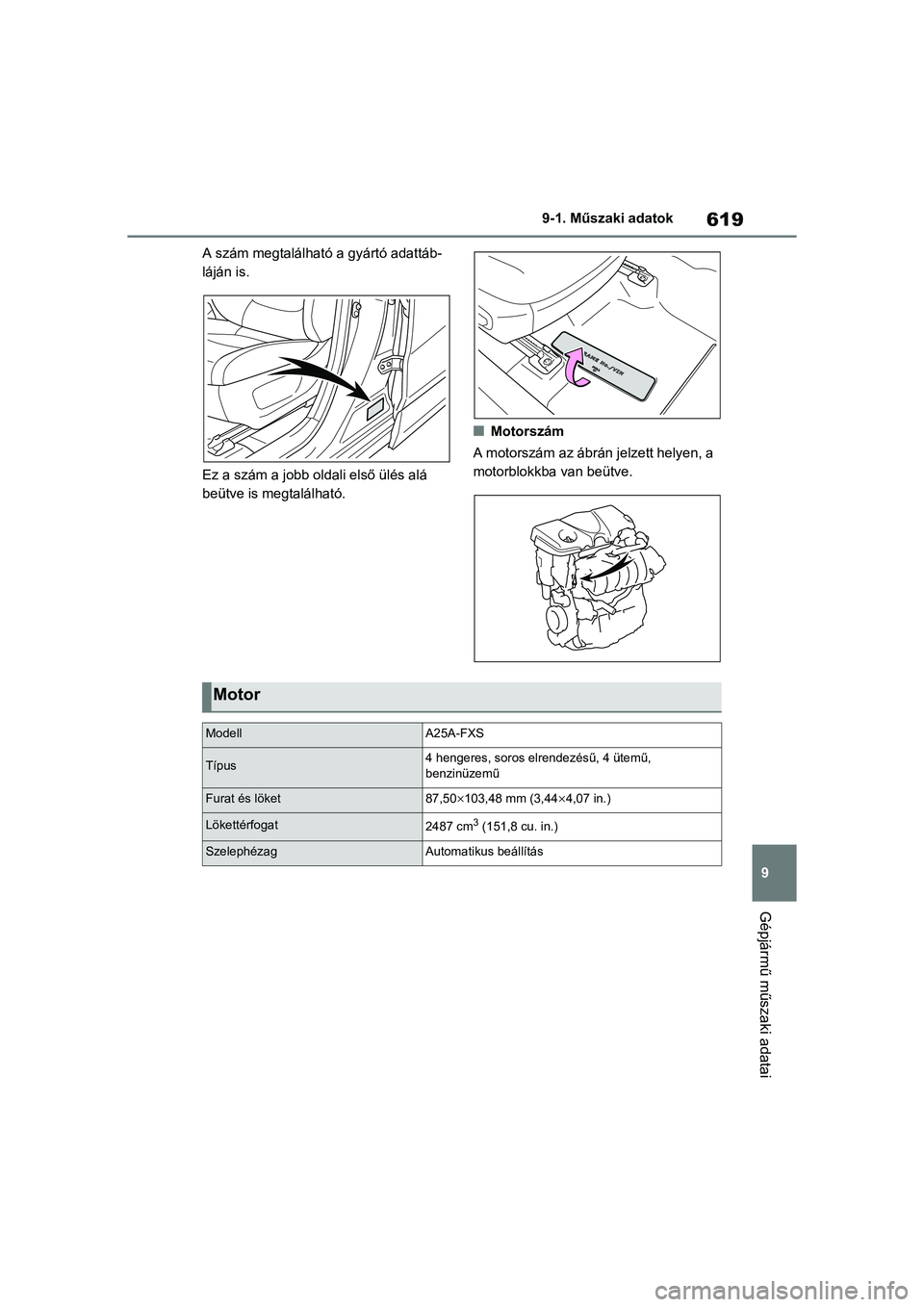

619
9
9-1. Műszaki adatok
Gépjármű műszaki adatai
A szám megtalálható
a gyártó adattáb-
láján is.
Ez a szám a jobb oldali első ülés alá
beütve is megtalálható.
nMotorszám
A motorszám az ábrán jelzett helyen, a
motorblokkba van beütve.
Motor
ModellA25A-FXS
Típus4 hengeres, soros elrendezésű, 4 ütemű,
benzinüzemű
Furat és löket87,50103,48 mm (3,444,07 in.)
Lökettérfogat2487 cm3 (151,8 cu. in.)
SzelephézagAutomatikus beállítás

6209-1. Műszaki adatok
Elöl
Hátul

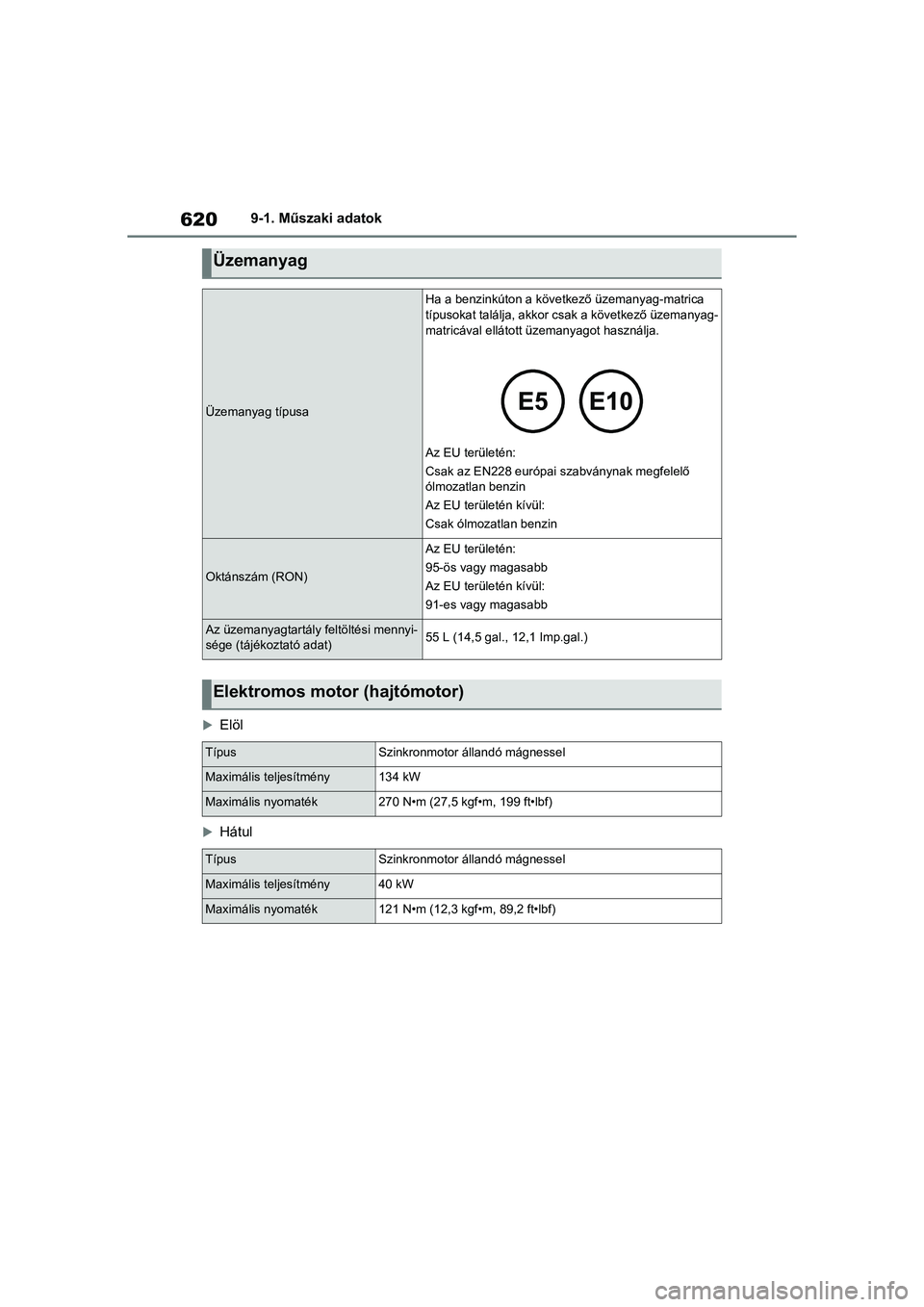

Üzemanyag
Üzemanyag típusa
Ha a benzinkúton a következő üzemanyag-matrica
típusokat találja, akkor csak a következő üzemanyag-
matricával ellátott üzemanyagot használja.
Az EU területén:
Csak az EN228 európai szabványnak megfelelő
ólmozatlan benzin
Az EU területén kívül:
Csak ólmozatlan benzin
Oktánszám (RON)
Az EU területén:
95-ös vagy magasabb
Az EU területén kívül:
91-es vagy magasabb
Az üzemanyagtartály feltöltési mennyi-
sége (tájékoztató adat)55 L (14,5 gal., 12,1 Imp.gal.)
Elektromos motor (hajtómotor)
TípusSzinkronmotor állandó mágnessel
Maximális teljesítmény134 kW
Maximális nyomaték270 N•m (27,5 kgf•m, 199 ft•lbf)
TípusSzinkronmotor állandó mágnessel
Maximális teljesítmény40 kW
Maximális nyomaték121 N•m (12,3 kgf•m, 89,2 ft•lbf)

621
9
9-1. Műszaki adatok
Gépjármű műszaki adatai
nOlajmennyiség (Leengedés és feltöltés
 tájékoztató adat*)
*: A motorolaj-feltöltési mennyiség referenciaérték, melyet a mot orolaj cseréjekor
kell figyelembe venni. Melegítse fel a motort, és állítsa le a hibrid rendszert, várjon
5 percnél tovább, és ellenőrizze az olajszintet az olajszintmérő pálcán.
nA motorolaj kiválasztása
Az Ön gépjárművében „Toyota Genu-
ine Motor Oil” (eredeti Toyota motoro-
laj) található. A Toyota a „Toyota
Genuine Motor Oil” motorolaj használa-
tát javasolja. Más, ezzel megegyező
minőségű motorolaj szintén használ-
ható.
Olajminőség:
0W-16:
API teljesítményszint ű SN „Resource-
Conserving” (üzemanyag-takarékos)
vagy SN PLUS „Resource-Conserving”
többfokozatú motorolaj
0W-20 és 5W-30:
API teljesítményszi ntű SL „Energy-
Conserving” (energiatakarékos), SM
„Energy-Conserving”, SN „Resource-
Conserving” (üzemanyag-takarékos),
vagy SN PLUS „Resource-Conserving”;
vagy ILSAC többfokozatú motorolaj Javasolt viszkozitás (SAE):
Az Ön Toyota gépjárművébe a gyártás
során SAE 0W-16 olaj
at töltöttek. Ez a
legjobb választás, mivel kedvező
fogyasztási adatokkal rendelkezik, és
hideg időben is könnyen indul a gép-
jármű.
Ha SAE 0W-16 olaj nem elérhető,
helyette használhat SAE 0W-20-at is. A
következő olajcsere alkalmával azon-
ban le kell cseréln ie SAE 0W-16-ra.
Leginkább ajánlott
A következő olajcseréig várható
hőmérséklet-tartomány

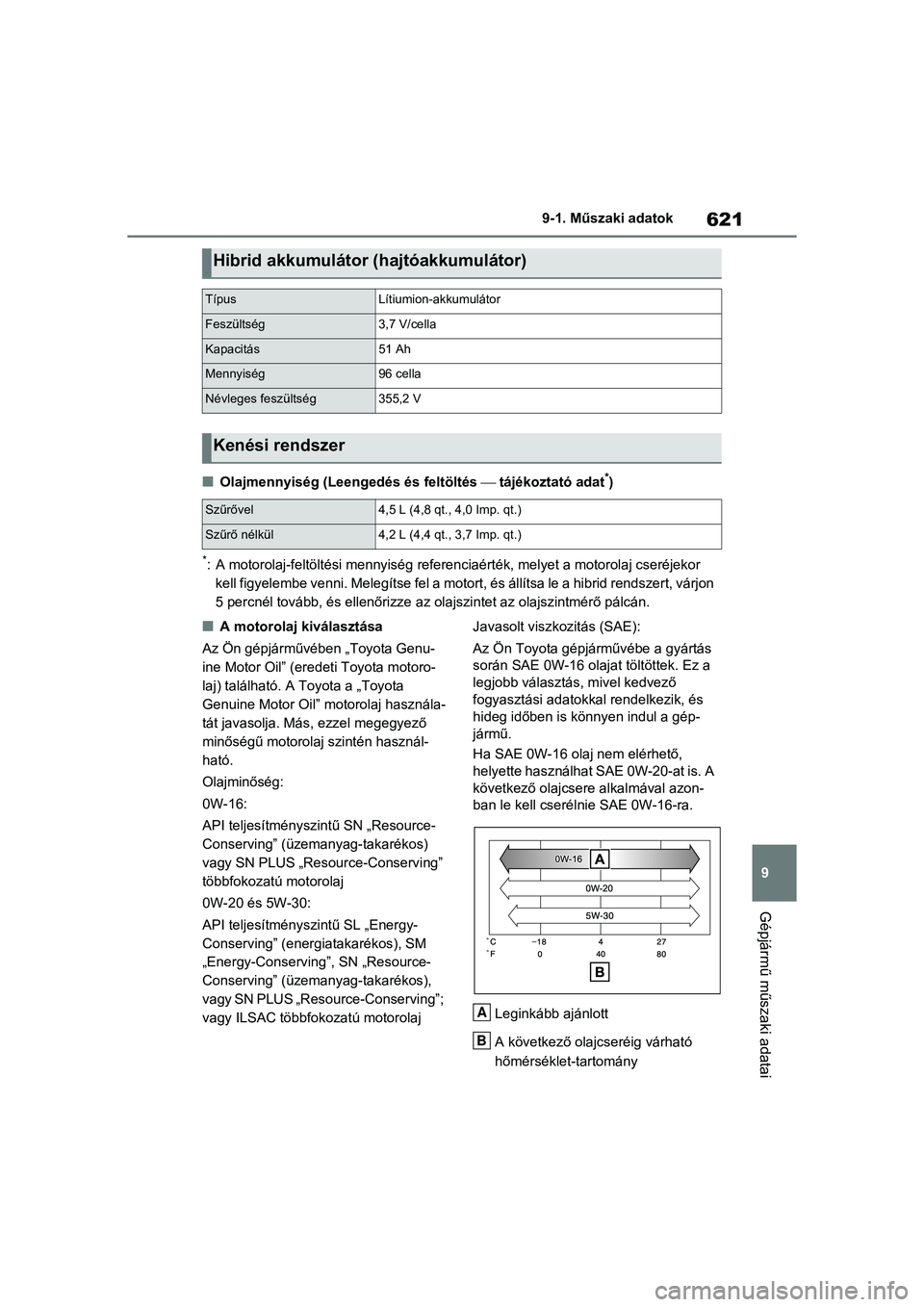

Hibrid akkumulátor (hajtóakkumulátor)
TípusLítiumion-akkumulátor
Feszültség3,7 V/cella
Kapacitás51 Ah
Mennyiség96 cella
Névleges feszültség355,2 V
Kenési rendszer
Szűrővel4,5 L (4,8 qt., 4,0 Imp. qt.)
Szűrő nélkül4,2 L (4,4 qt., 3,7 Imp. qt.)
A
B

6229-1. Műszaki adatok

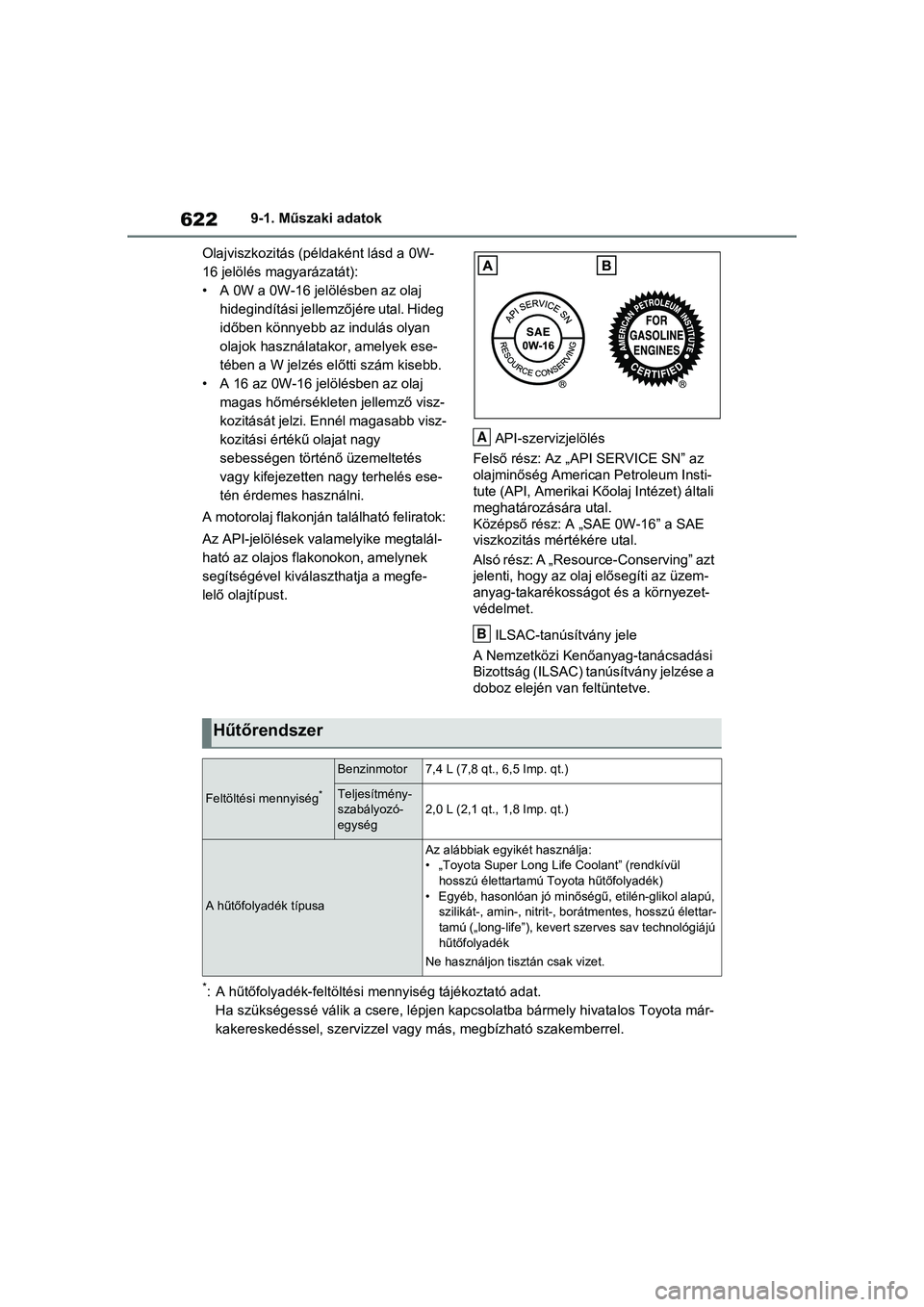

Olajviszkozitás (példaként lásd a 0W-
16 jelölés magyarázatát):
• A 0W a 0W-16 jelölésben az olaj hidegindítási jellemzőjére utal. Hideg
időben könnyebb az indulás olyan
olajok használatakor, amelyek ese-
tében a W jelzés e lőtti szám kisebb.
• A 16 az 0W-16 jelölésben az olaj magas hőmérsékleten jellemző visz-
kozitását jelzi. Ennél magasabb visz-
kozitási értékű olajat nagy
sebességen történő üzemeltetés
vagy kifejezetten nagy terhelés ese-
tén érdemes használni.
A motorolaj flakonján található feliratok:
Az API-jelölések valamelyike megtalál-
ható az olajos flakonokon, amelynek
segítségével kivál aszthatja a megfe-
lelő olajtípust. API-szervizjelölés
Felső rész: Az „API SERVICE SN” az
olajminőség American Petroleum Insti-
tute (API, Amerikai Kőolaj Intézet) általi
meghatározására utal.
Középső rész: A „SAE 0W-16” a SAE
viszkozitás mértékére utal.
Alsó rész: A „Resource-Conserving” azt
jelenti, hogy az olaj elősegíti az üzem-
anyag-takarékosságot és a környezet-
védelmet.
ILSAC-tanúsítvány jele
A Nemzetközi Kenőanyag-tanácsadási
Bizottság (ILSAC) tanúsítvány jelzése a
doboz elején van feltüntetve.
*: A hűtőfolyadék-feltöltési mennyiség tájékoztató adat. Ha szükségessé válik a csere, lépjen kapcsolatba bármely hivata los Toyota már-
kakereskedéssel, szerv izzel vagy más, megbízható szakemberrel.
A
B
Hűtőrendszer
Feltöltési mennyiség*
Benzinmotor7,4 L (7,8 qt., 6,5 Imp. qt.)
Teljesítmény-
szabályozó-
egység
2,0 L (2,1 qt., 1,8 Imp. qt.)
A hűtőfolyadék típusa
Az alábbiak egyikét használja:
• „Toyota Super Long Life Coolant” (rendkívül
hosszú élettartamú Toyota hűtőfolyadék)
• Egyéb, hasonlóan jó minőségű , etilén-glikol alapú,
szilikát-, amin-, nitrit- , borátmentes, hosszú élettar-
tamú („long-life”), kevert szerves sav technológiájú
hűtőfolyadék
Ne használjon tisztán csak vizet.

623
9
9-1. Műszaki adatok
Gépjármű műszaki adatai
*: A folyadék-feltöltési mennyiség tájékoztató adat.
Ha szükségessé válik a csere, lépjen kapcsolatba bármely hivata los Toyota már-
kakereskedéssel, szerv izzel vagy más, megbízható szakemberrel.

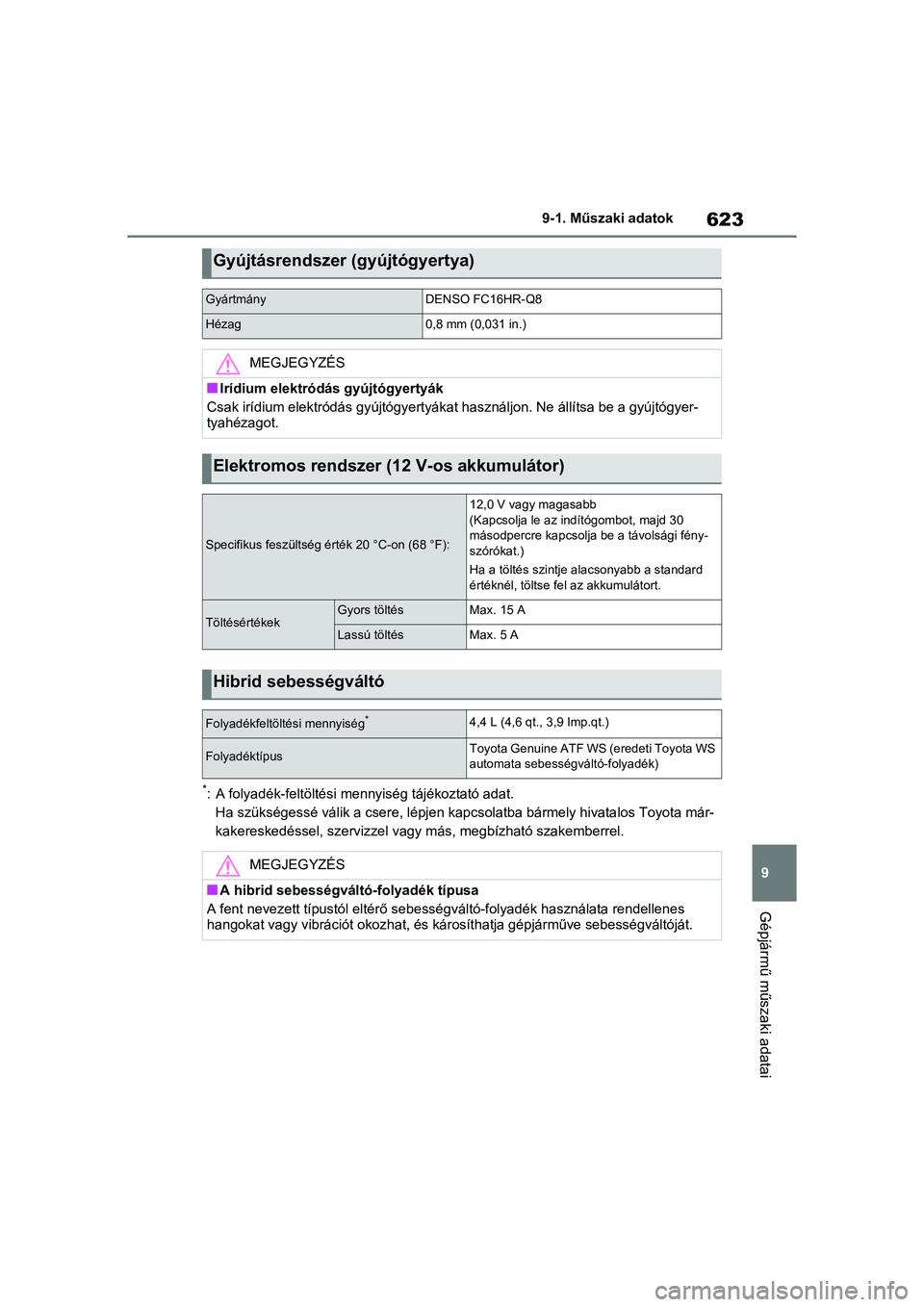

Gyújtásrendszer (gyújtógyertya)
GyártmányDENSO FC16HR-Q8
Hézag0,8 mm (0,031 in.)
MEGJEGYZÉS
nIrídium elektródás gyújtógyertyák
Csak irídium elektródás gyújtógy ertyákat használjon. Ne állítsa be a gyújtógyer-
tyahézagot.
Elektromos rendszer (12 V-os akkumulátor)
Specifikus feszültség érték 20 °C-on (68 °F):
12,0 V vagy magasabb
(Kapcsolja le az indítógombot, majd 30
másodpercre kapcsolja be a távolsági fény-
szórókat.)
Ha a töltés szintje alacsonyabb a standard
értéknél, töltse fel az akkumulátort.
TöltésértékekGyors töltésMax. 15 A
Lassú töltésMax. 5 A
Hibrid sebességváltó
Folyadékfeltöltési mennyiség*4,4 L (4,6 qt., 3,9 Imp.qt.)
FolyadéktípusToyota Genuine ATF WS (eredeti Toyota WS
automata sebességváltó-folyadék)
MEGJEGYZÉS
nA hibrid sebességváltó-folyadék típusa
A fent nevezett típustól eltérő s ebességváltó-folyadék használata rendellenes
hangokat vagy vibrációt okozhat, és károsíthatja gépjárműve sebességváltóját.

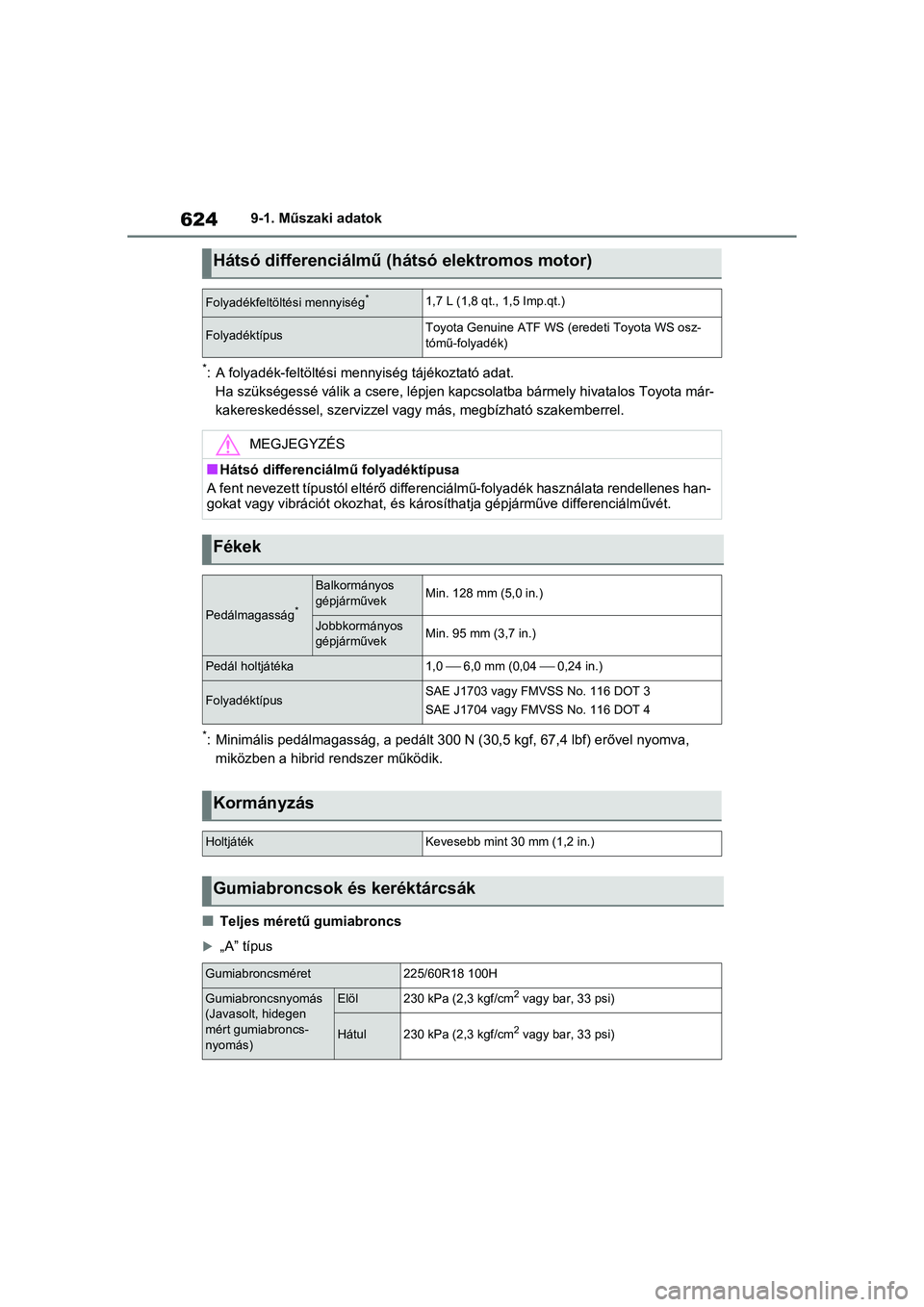

6249-1. Műszaki adatok
*: A folyadék-feltöltési mennyiség tájékoztató adat.Ha szükségessé válik a csere, lépjen kapcsolatba bármely hivata los Toyota már-
kakereskedéssel, szerv izzel vagy más, megbízható szakemberrel.
*: Minimális pedálmagasság, a pedá lt 300 N (30,5 kgf, 67,4 lbf) erővel nyomva,
miközben a hibrid rendszer működik.
nTeljes méretű gumiabroncs
„A” típus
Hátsó differenciálmű (hátsó elektromos motor)
Folyadékfeltöltési mennyiség*1,7 L (1,8 qt., 1,5 Imp.qt.)
FolyadéktípusToyota Genuine ATF WS (eredeti Toyota WS osz-
tómű-folyadék)
MEGJEGYZÉS
nHátsó differenciálmű folyadéktípusa
A fent nevezett típustól eltérő differenciálmű-folyadék használ ata rendellenes han-
gokat vagy vibrációt okozhat, és károsíthatja gépjárműve differenciálművét.
Fékek
Pedálmagasság*
Balkormányos
gépjárművekMin. 128 mm (5,0 in.)
Jobbkormányos
gépjárművekMin. 95 mm (3,7 in.)
Pedál holtjátéka1,0  6,0 mm (0,04  0,24 in.)
FolyadéktípusSAE J1703 vagy FMVSS No. 116 DOT 3
SAE J1704 vagy FMVSS No. 116 DOT 4
Kormányzás
HoltjátékKevesebb mint 30 mm (1,2 in.)
Gumiabroncsok és keréktárcsák
Gumiabroncsméret225/60R18 100H
Gumiabroncsnyomás
(Javasolt, hidegen
mért gumiabroncs-
nyomás)Elöl230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)
Hátul230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)

625
9
9-1. Műszaki adatok
Gépjármű műszaki adatai

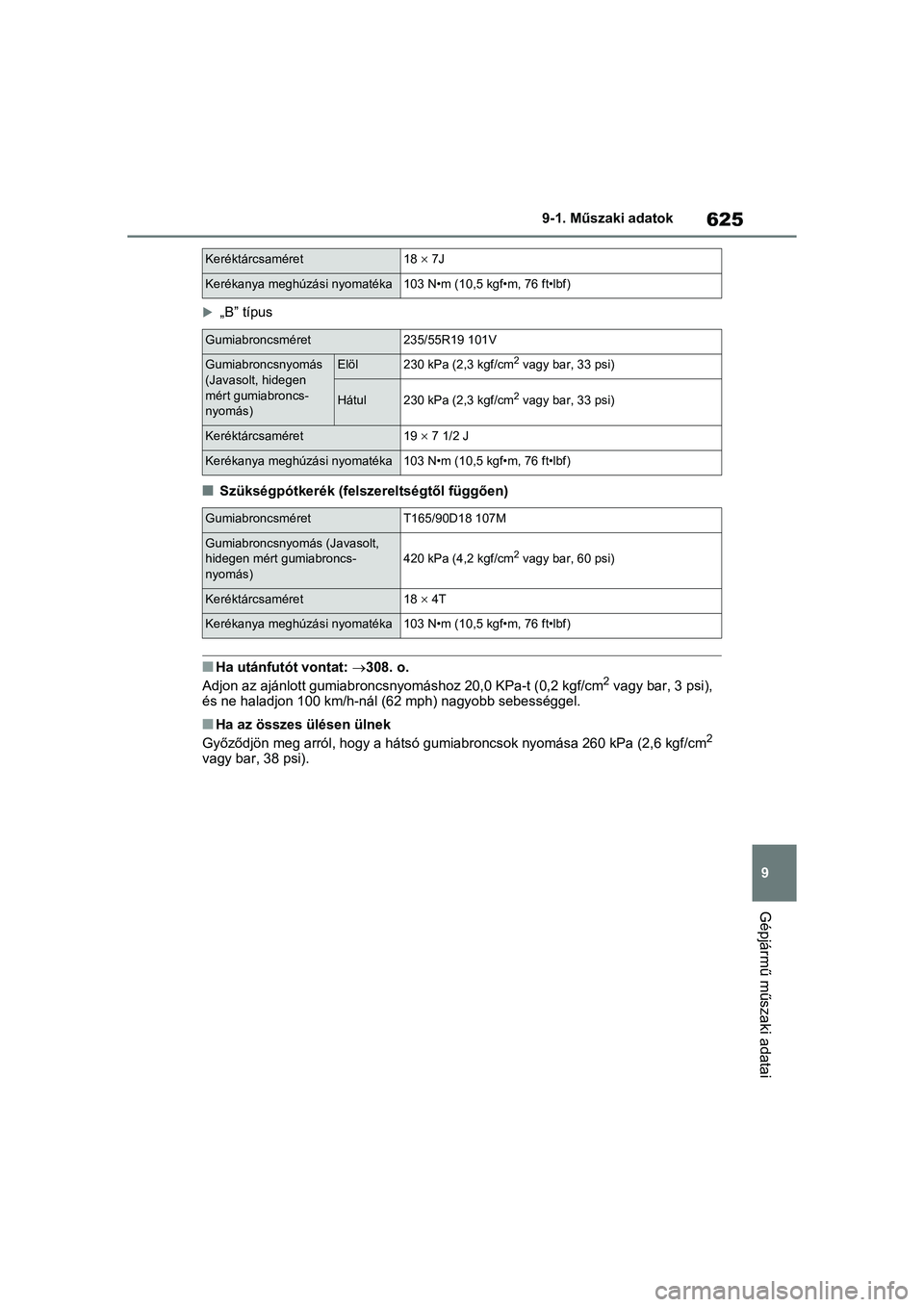

„B” típus
nSzükségpótkerék (felszereltségtől függően)
nHa utánfutót vontat:
308. o.
Adjon az ajánlott gumiabroncsnyomáshoz 20,0 KPa- t (0,2 kgf/cm2 vagy bar, 3 psi),
és ne haladjon 100 km/h-nál (62 mph) nagyobb sebességgel.
nHa az összes ülésen ülnek
Győződjön meg arról, hogy a háts ó gumiabroncsok nyomása 260 kPa (2,6 kgf/cm2
vagy bar, 38 psi).
Keréktárcsaméret18  7J
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret235/55R19 101V
Gumiabroncsnyomás
(Javasolt, hidegen
mért gumiabroncs-
nyomás)Elöl230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)
Hátul230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)
Keréktárcsaméret19  7 1/2 J
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
GumiabroncsméretT165/90D18 107M
Gumiabroncsnyomás (Javasolt,
hidegen mért gumiabroncs-
nyomás)420 kPa (4,2 kgf/cm2 vagy bar, 60 psi)
Keréktárcsaméret18  4T
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)

6269-1. Műszaki adatok
A: H16 halogén izzók
B: Ékfoglalatú izzók (borostyánsárga)
C: Ékfoglalatú i zzók (átlátszó)
D: Kétvégű izzók
*: Felszereltségtől függően

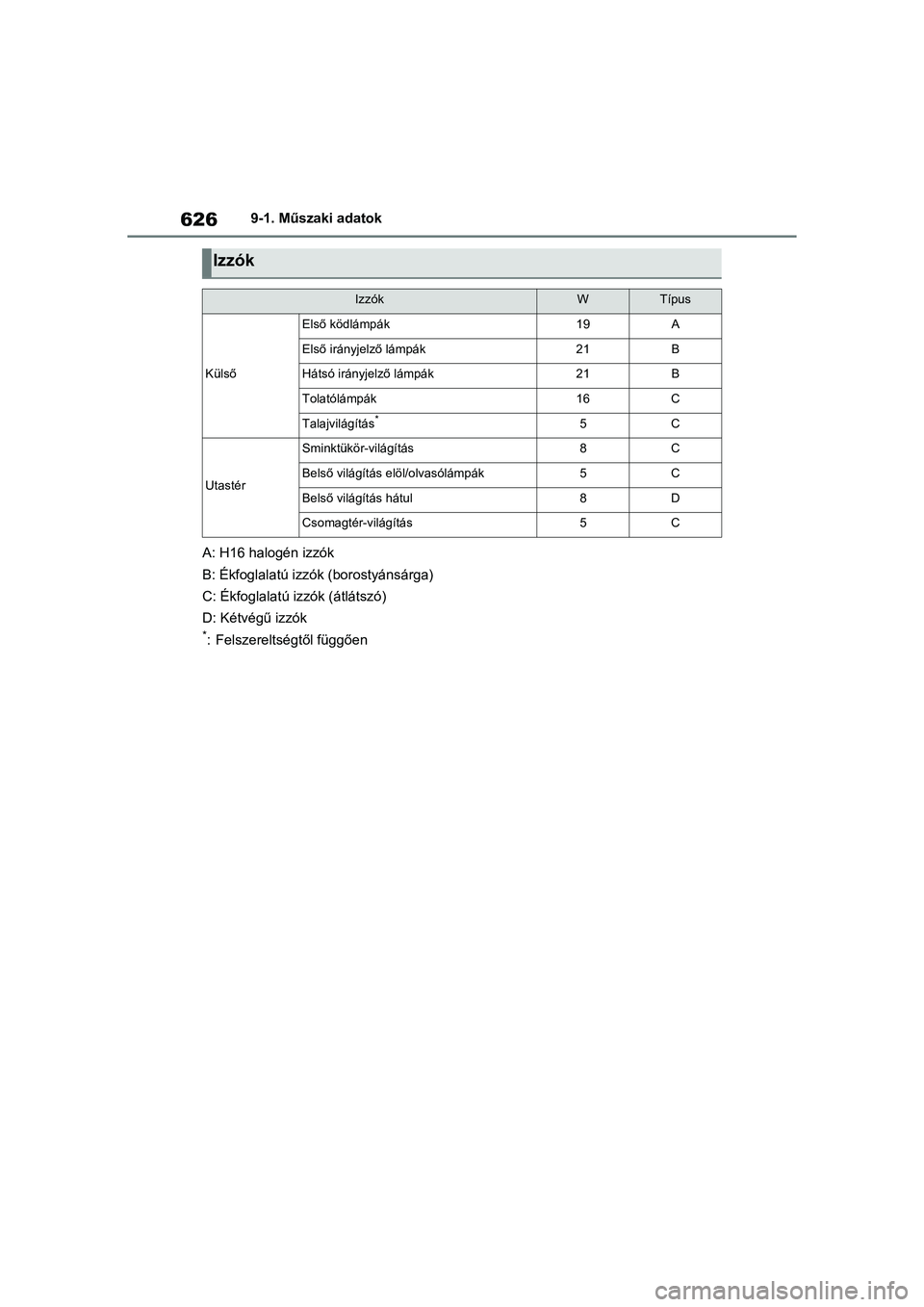

Izzók
IzzókWTípus
Külső
Első ködlámpák19A
Első irányjelző lámpák21B
Hátsó irányjelző lámpák21B
Tolatólámpák16C
Talajvilágítás*5C
Utastér
Sminktükör-világítás8C
Belső világítás elöl/olvasólámpák5C
Belső világítás hátul8D
Csomagtér-világítás5C

627
9
9-1. Műszaki adatok
Gépjármű műszaki adatai
nEtanollal kevert benzin használata
benzinmotorban
A Toyota legfeljebb 10%-os etanol-tar-
talmú etanol-benzin keverék használatát
engedélyezi. Győződjön meg arról, hogy
az Ön által használn i kívánt etanol-ben-
zin keverék oktánszáma a fentebb sze-
replő előírásnak megfelelő-e.
nHa a motor kopog
lForduljon hivatalo s Toyota márkake-
reskedéshez, szervizhez vagy más,
megbízható szakemberhez.
lBizonyos esetekben, különösen gyor-
sítás vagy emelkedőn való haladás esetén hallhat rövid ideig tartó kopo-
gást. Ez normális, és nem igényel
különösebb intézkedést.

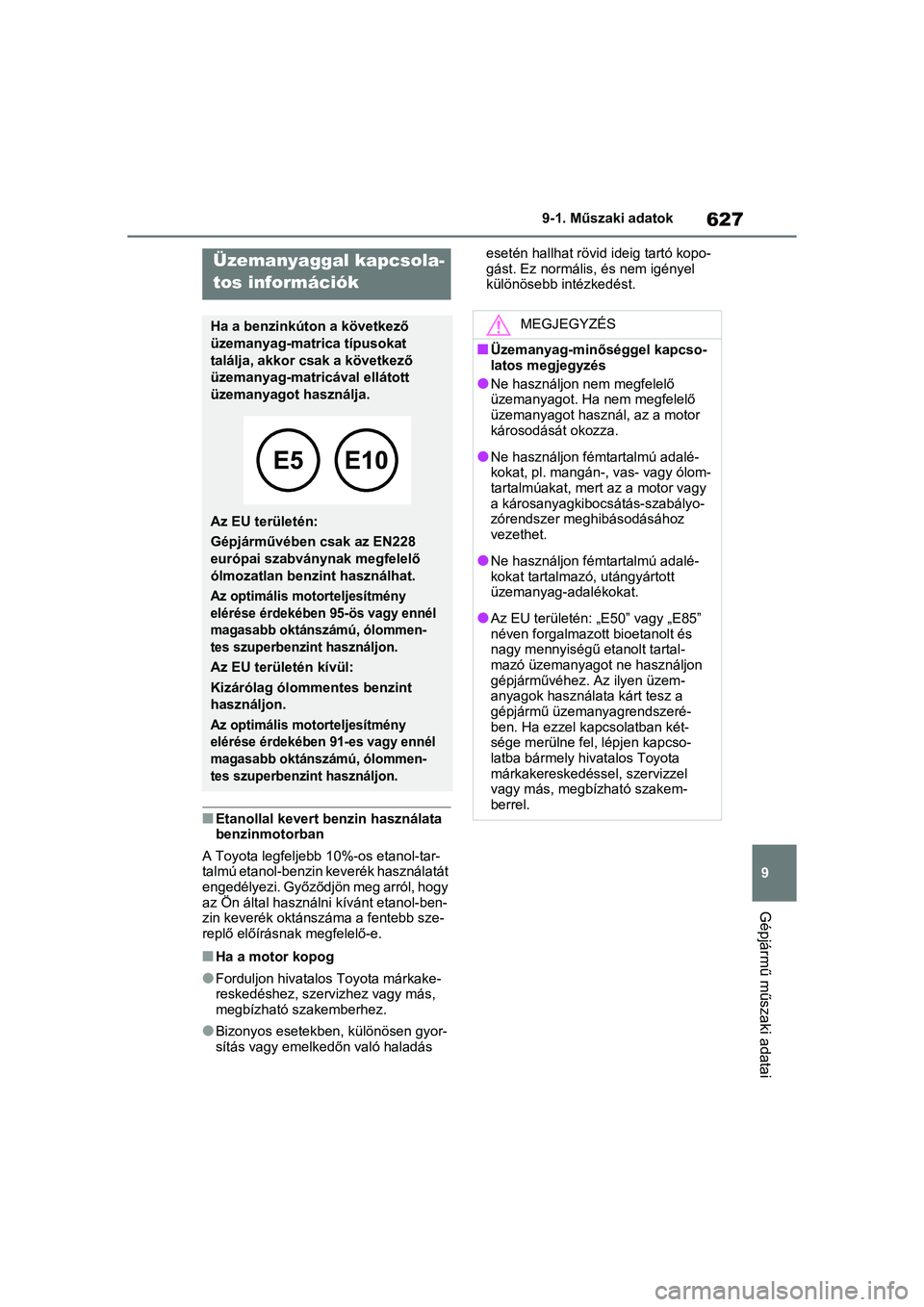

Üzemanyaggal kapcsola-
tos információk
Ha a benzinkúton a következő
üzemanyag-matrica típusokat
találja, akkor csak a következő
üzemanyag-matricával ellátott
üzemanyagot használja.
Az EU területén:
Gépjárművében csak az EN228
európai szabványnak megfelelő
ólmozatlan benzint használhat.
Az optimális motorteljesítmény
elérése érdekében 95-ös vagy ennél
magasabb oktánszámú, ólommen-
tes szuperbenzint használjon.
Az EU területén kívül:
Kizárólag ólommentes benzint
használjon.
Az optimális motorteljesítmény
elérése érdekében 91-es vagy ennél
magasabb oktánszámú, ólommen-
tes szuperbenzint használjon.
MEGJEGYZÉS
nÜzemanyag-minőséggel kapcso-
latos megjegyzés
lNe használjon nem megfelelő
üzemanyagot. Ha nem megfelelő
üzemanyagot használ, az a motor
károsodását okozza.
lNe használjon fémtartalmú adalé-
kokat, pl. mangán-, vas- vagy ólom-
tartalmúakat, mert az a motor vagy
a károsanyagkibocsátás-szabályo-
zórendszer meghibásodásához
vezethet.
lNe használjon fémtartalmú adalé-
kokat tartalmazó, utángyártott
üzemanyag-adalékokat.
lAz EU területén: „E50” vagy „E85”
néven forgalmazott bioetanolt és
nagy mennyiségű etanolt tartal-
mazó üzemanyagot ne használjon
gépjárművéhez. Az ilyen üzem-
anyagok használat
a kárt tesz a
gépjármű üzemanyagrendszeré-
ben. Ha ezzel kapcsolatban két-
sége merülne fel, lépjen kapcso-
latba bármely hivatalos Toyota
márkakereskedéssel, szervizzel
vagy más, megb ízható szakem-
berrel.

6289-1. Műszaki adatok

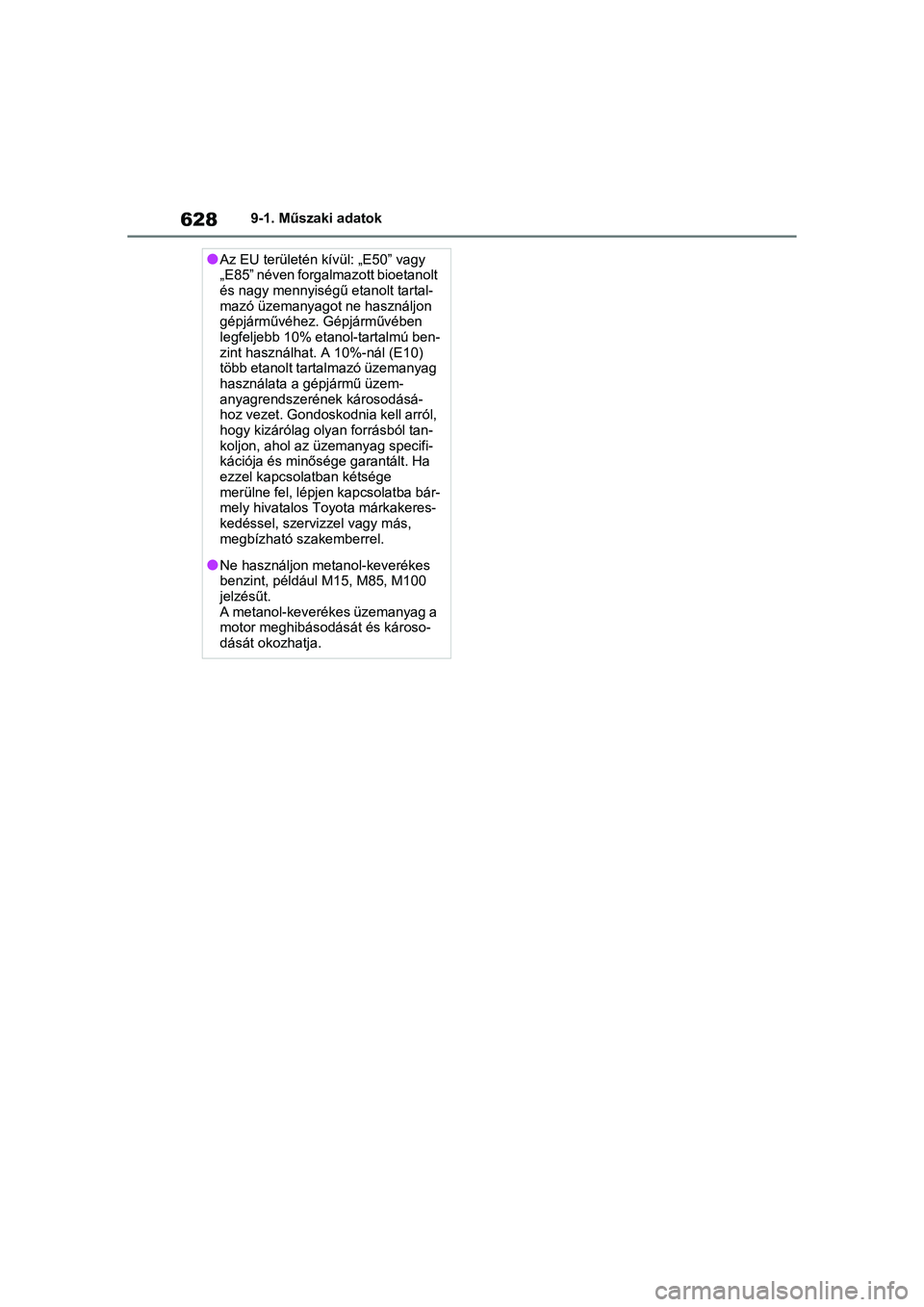

lAz EU területén kívül: „E50” vagy
„E85” néven forgalmazott bioetanolt
és nagy mennyisé gű etanolt tartal-
mazó üzemanyagot ne használjon
gépjárművéhez. Gépjárművében
legfeljebb 10% etanol-tartalmú ben-
zint használhat. A 10%-nál (E10)
több etanolt tartalmazó üzemanyag
használata a gépjármű üzem-
anyagrendszerének károsodásá-
hoz vezet. Gondosko dnia kell arról,
hogy kizárólag olyan forrásból tan-
koljon, ahol az üzemanyag specifi-
kációja és minősége garantált. Ha
ezzel kapcsolatban kétsége
merülne fel, lépjen kapcsolatba bár-
mely hivatalos Toyota márkakeres-
kedéssel, szervizzel vagy más,
megbízható szakemberrel.
lNe használjon metanol-keverékes
benzint, például M15, M85, M100
jelzésűt.
A metanol-keverékes üzemanyag a
motor meghibásodását és károso-
dását okozhatja.
