TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual de utilização (in Portuguese)

269
4
4-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
1
Modo de espelho digital
Apresenta uma imagem da área atrás
do veículo.
A indicação acende neste modo.
2 Modo de espelho ótico
Se desligar a visualização do espelho
retrovisor digital, poderá utilizá-lo como
espelho ótico.
nCondições de funcionamento do
modo de espelho digital
Coloque o interruptor Power em ON.
Quando alterar o interruptor Power de
ON para OFF ou ACC, a imagem desa -
parece após alguns segundos.
nQuando utilizar o espelho retrovi -
sor digital no modo de espelho
digital
l
Se for difícil visualizar a imagem devido
à luz refletida do espelho retrovisor
digital ou devido ao facto da câmara
estar suja ou se as luzes do veículo
que circula atrás de si ou a imagem
exibida o estiverem a incomodar, altere
para o modo de espelho ótico.

l
Quando a porta da retaguarda estiver
aberta, a imagem do espelho retrovisor
digital pode ser não exibida correta -
mente. Antes de iniciar a condução,
certifique-se de que a porta da reta -
guarda está fechada.

l
Se for difícil visualizar a imagem devido
à luz refletida, feche a cortina elétrica
do teto panorâmico (se equipado).

lQualquer uma das condições que se seguem pode ocorrer quando condu
-
zir sem iluminação, tal como à noite.
Nenhuma delas indica que ocorreu
uma avaria.
• As cores dos objetos na imagem exi -
bida podem diferir das cores reais.
• Dependendo da altura das luzes do veículo que circula atrás de si, a área
que circunda o veículo pode parecer
mais clara e desfocada.
• O ajuste automático da imagem para mais luminosidade pode fazer com
que a imagem trema.
Se for difícil visualizar a imagem ou se o
tremeluzir o incomodar, altere para o
modo de espelho ótico.
lO espelho retrovisor digital pode ficar
quente enquanto estiver no modo
digital.
Isto não indica que haja uma avaria.
lDependendo da sua condição física e
idade, pode demorar mais algum
tempo a focar a imagem. Neste caso,
altere para o modo de espelho ótico.
lNão permita que os passageiros
fiquem a olhar para a imagem exibida
quando o veículo estiver em movi-
mento, uma vez que isso pode provo -
car enjôos.
nQuando o sistema avaria

Se o símbolo da imagem for exibido
quando estiver a utilizar o espelho retro -
visor digital no modo de espelho digital,
pode indicar que existe uma avaria. O
símbolo desaparece passados alguns
segundos. Acione a alavanca, mude para
o modo de espelho ótico e leve o veículo
a um concessionário Toyota autorizado,
reparador Toyota autorizado ou de qual -
quer reparador da sua confiança.

2704-4. Ajustar o volante da direção e os espelhos
nAjustar a altura do espelho
A altura do espelho retrovisor pode
ser ajustada à sua posição de con -
dução.
Altere para o modo de espelho
ótico ajustando a altura do espelho
retrovisor, movendo-o para cima e
para baixo.
nConfigurações do mostrador
(modo de espelho digital)

Pode alterar as configurações do
mostrador no modo de espelho digi-
tal, ligar/desligar a função antien -
candeamento automático, etc.

1 Prima a tecla menu.
Os ícones serão apresentados.
2Pressione a tecla Menu repeti -
damente e selecione o item que
pretende configurar.
3 Prima ou para
alterar a configuração.
Os ícones desaparecem se não for acionada nenhuma tecla durante, apro
-
ximadamente, 5 segundos ou mais.
*: Esta é uma função do modo de espe -
lho ótico. Contudo, a configuração
também pode ser alterada quando
estiver a utilizar o modo de espelho
digital.
nAtivar/desativar a função
antiencandeamento automá -
tico (modo de espelho ótico)
Quando estiver no modo de espe -
lho ótico pode ativar/desativar a
função antiencandeamento auto -
mático. A configuração pode ser
alterada tanto no modo de espelho
digital como no modo de espelho
ótico.
Ajustar o espelho
ÍconeConfigurações
Selecione para ajustar a lumi -
nosidade do mostrador.
Selecione para ajustar a área
exibida para cima/para baixo.

Selecione para ajustar a área
exibida para a esquerda/direita.

Selecione para ajustar o
ângulo da imagem exibida.
Selecione para aproxi -
mar/afastar a imagem exibida.
Selecione para ativar/desati-
var a função antiencandea-
mento automático.
*
Em resposta à luminosidade
dos faróis dos veículos que
circulam atrás de si, a luz
refletida é ajustada automati -
camente.
A função antiencandeamento
automático é ativada sempre
que colocar o interruptor
Power em ON.

271
4
4-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
Quando utilizar o modo de espe
-
lho digital
 P.270
Quando utilizar o modo de espe -
lho ótico
1 Prima a tecla Menu.
Os ícones são exibidos.
2Prima ou
para
ativar(ON)/desativar (OFF) a
função antiencandeamento auto -
mático.

Os ícones desaparecem se não for
acionada nenhuma tecla durante, apro -
ximadamente, 5 segundos ou mais.
nAjustar o mostrador (modo de
espelho digital)
lSe a imagem exibida for ajustada
pode parecer distorcida. Isto não
indica que haja uma avaria.
lSe a luminosidade do espelho retrovi -
sor digital estiver demasiado elevada,
poderá provocar fadiga ocular. Ajuste
o brilho do espelho retrovisor digital.
Se ficar com a vista cansada, altere
para o modo de espelho ótico.
lA luminosidade do espelho retrovisor
digital altera, automaticamente, de
acordo com a luminosidade da área à
frente do seu veículo.
nPara evitar que os sensores das
luzes avariem
Para evitar que os sensores das luzes
avariem, não lhes toque nem os cubra.
AVISO
Cumpra com as seguintes medidas
de precaução.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
nDurante a condução
lNão ajuste a posição do espelho
retrovisor digital nem ajuste as con-
figurações do mostrador durante a
condução.
Pare o veículo e utilize os interrup -
tores de controlo do espelho retro -
visor digital.
Caso contrário, pode incorrer numa
manobra errada do volante da dire -
ção, resultando num acidente ines -
perado.
lPreste sempre atenção à área que
circunda o veículo.
O tamanho dos veículos, bem como
dos outros objetos pode parecer dife-
rente quando estiver no modo de
espelho digital e no modo de espelho
ótico.
Quando fizer marcha-atrás, verifique
diretamente a segurança da área que
circunda o seu veículo, sobretudo
atrás do mesmo.
Para além disso, se um veículo se
aproximar vindo detrás numa zona
sem iluminação, tal como à noite, a
área circundante poderá escurecer.

2724-4. Ajustar o volante da direção e os espelhos
n
Limpar a superfície do espelho

Se a superfície do espelho estiver
suja, pode ser difícil visualizar a
imagem no mostrador.
Limpe a superfície do espelho com
cuidado com um pano macio e
seco.
nLimpar a câmara
Se a lente da câmara estiver suja,
a imagem exibida pode não estar
nítida. Neste caso, limpe-a com um
pano macio embebido em água.
nA câmara

A câmara do espelho retrovisor digital
está localizada tal como ilustrado abaixo.

nA ventoinha de arrefecimento

Existe uma ventoinha de arrefecimento no
espelho retrovisor digital. O som da ven -
toinha é audível quando utiliza o sistema.

AVISO
nPara evitar causar um incêndio
Se o condutor continuar a utilizar o
espelho retrovisor digital enquanto
fuma, o odor e o fumo espalham-se
pelo espelho, podendo resultar num
incêndio. Deixe de usar o sistema,
imediatamente, e contacte um con -
cessionário Toyota autorizado, repa -
rador Toyota autorizado, qualquer
reparador da sua confiança.
Limpar o espelho retrovisor
digital
ATENÇÃO
nPara evitar avarias no espelho
retrovisor digital
lNão utilize detergentes, tais como,
soluções ácidas ou alcalinas, ben-
zina ou álcool para limpar o espe -
lho. Estes podem descolorar,
deteriorar e danificar a superfície
do espelho.
lNão fume, não utilize fósforos nem
isqueiros e não permita a presença
de chamas junto do espelho. Pode
provocar danos ao espelho ou cau -
sar um incêndio.
lNão retire, desmonte ou modifique
o espelho.
nPara evitar avarias na câmara
lCumpra com as seguintes medi -
das de precaução. Caso contrário,
o espelho retrovisor digital pode
não funcionar devidamente.
• Se algo embater contra a câmara ou esta for submetida a um impacto
forte, a sua posição e ângulo de
instalação podem mudar.
• Não remova, desmonte nem altere a câmara.
• Não permita que solventes orgâni -
cos, cera, liquido limpa vidros ou
revestimentos de vidros adiram à
câmara. Caso isso aconteça, limpe
o mais rapidamente possível.
• Quando limpar a lente da câmara, faça-o com um pano macio e
húmido. Não esfregue a lente da
câmara, uma vez que a pode riscar
e esta deixará de transmitir uma
imagem nítida.
• Quando aplicar película de cor (incluindo a transparente) no vidro
traseiro, não a aplique na área à
frente da câmara.
Se aplicar a película na área à
frente da câmara, a imagem exi-
bida poderá ficar distorcida.

273
4
4-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
Se notar algum dos sintomas que se seguem, consulte o quadro que se
segue para encontrar a causa provável e a solução.
Se o sintoma persistir mesmo depois da solução, leve o seu veículo a um
concessionário Toyota autorizado, reparador Toyota autorizado ou a qual -
quer reparador da sua confiança para que este proceda a uma inspeção.
ATENÇÃO
lNão exponha a câmara a impactos
fortes, uma vez que tal pode provo -
car uma avaria.
Se isso acontecer, leve o veículo, o
mais rapidamente possível, a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua con -
fiança para que este proceda a
uma inspeção.
lNão bloqueie as saídas da ar do
espelho. Caso contrário, o espelho
pode aquecer, podendo provocar
uma avaria ou incêndio.
Se notar algum dos sintomas que se seguem

2744-4. Ajustar o volante da direção e os espelhos

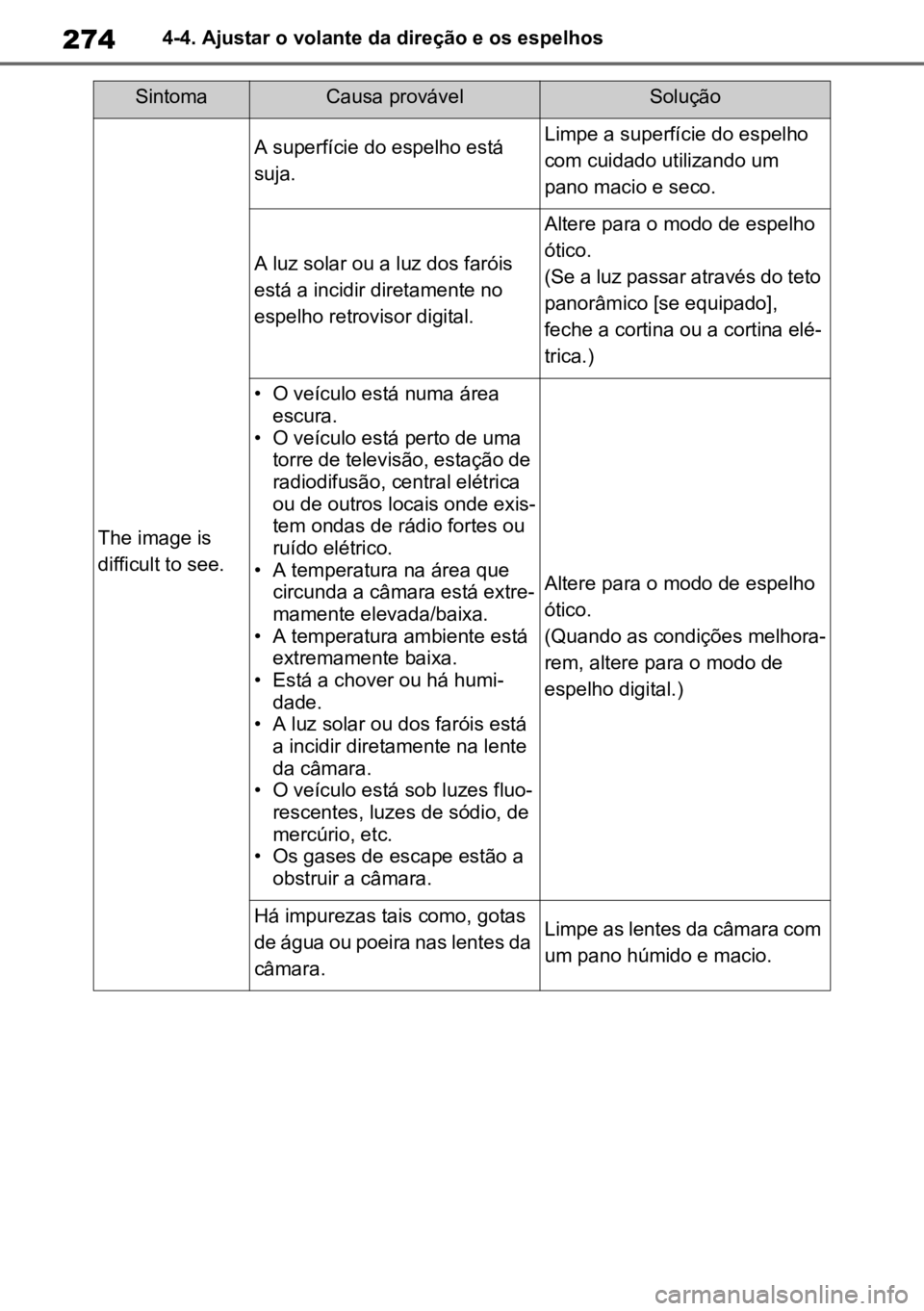

SintomaCausa provávelSolução
The image is
difficult to see.
A superfície do espelho está
suja.Limpe a superfície do espelho
com cuidado utilizando um
pano macio e seco.
A luz solar ou a luz dos faróis
está a incidir diretamente no
espelho retrovisor digital.
Altere para o modo de espelho
ótico.
(Se a luz passar através do teto
panorâmico [se equipado],
feche a cortina ou a cortina elé-
trica.)
• O veículo está numa área escura.
• O veículo está perto de uma torre de televisão, estação de
radiodifusão, central elétrica
ou de outros locais onde exis-
tem ondas de rádio fortes ou
ruído elétrico.
• A temperatura na área que circunda a câmara está extre-
mamente elevada/baixa.
• A temperatura ambiente está extremamente baixa.
• Está a chover ou há humi -
dade.
• A luz solar ou dos faróis está a incidir diretamente na lente
da câmara.
• O veículo está sob luzes fluo -
rescentes, luzes de sódio, de
mercúrio, etc.
• Os gases de escape estão a obstruir a câmara.
Altere para o modo de espelho
ótico.
(Quando as condições melhora -
rem, altere para o modo de
espelho digital.)
Há impurezas tais como, gotas
de água ou poeira nas lentes da
câmara.Limpe as lentes da câmara com
um pano húmido e macio.

275
4
4-4. Ajustar o volante da direção e os espelhos
Antes de conduzir

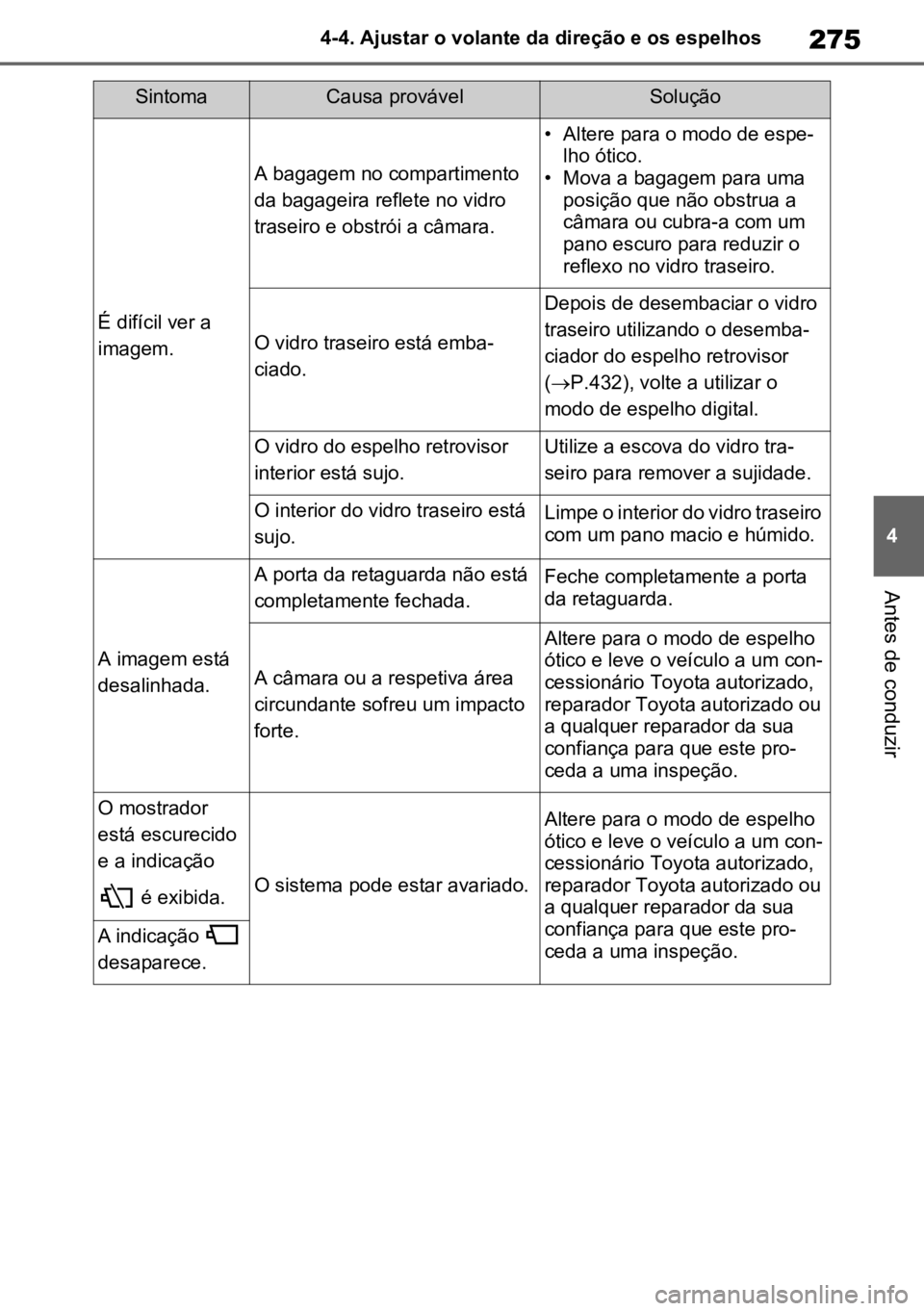

É difícil ver a
imagem.
A bagagem no compartimento
da bagageira reflete no vidro
traseiro e obstrói a câmara.
• Altere para o modo de espe -
lho ótico.
• Mova a bagagem para uma posição que não obstrua a
câmara ou cubra-a com um
pano escuro para reduzir o
reflexo no vidro traseiro.
O vidro traseiro está emba -
ciado.
Depois de desembaciar o vidro
traseiro utilizando o desemba -
ciador do espelho retrovisor
( P.432), volte a utilizar o
modo de espelho digital.
O vidro do espelho retrovisor
interior está sujo.Utilize a escova do vidro tra -
seiro para remover a sujidade.
O interior do vidro traseiro está
sujo.Limpe o interior do vidro traseiro
com um pano macio e húmido.
A imagem está
desalinhada.
A porta da retaguarda não está
completamente fechada.Feche completamente a porta
da retaguarda.
A câmara ou a respetiva área
circundante sofreu um impacto
forte.
Altere para o modo de espelho
ótico e leve o veículo a um con -
cessionário Toyota autorizado,
reparador Toyota autorizado ou
a qualquer reparador da sua
confiança para que este pro -
ceda a uma inspeção.
O mostrador
está escurecido
e a indicação
é exibida.
O sistema pode estar avariado.
Altere para o modo de espelho
ótico e leve o veículo a um con -
cessionário Toyota autorizado,
reparador Toyota autorizado ou
a qualquer reparador da sua
confiança para que este pro -
ceda a uma inspeção.
A indicação
desaparece.
SintomaCausa provávelSolução

2764-4. Ajustar o volante da direção e os espelhos

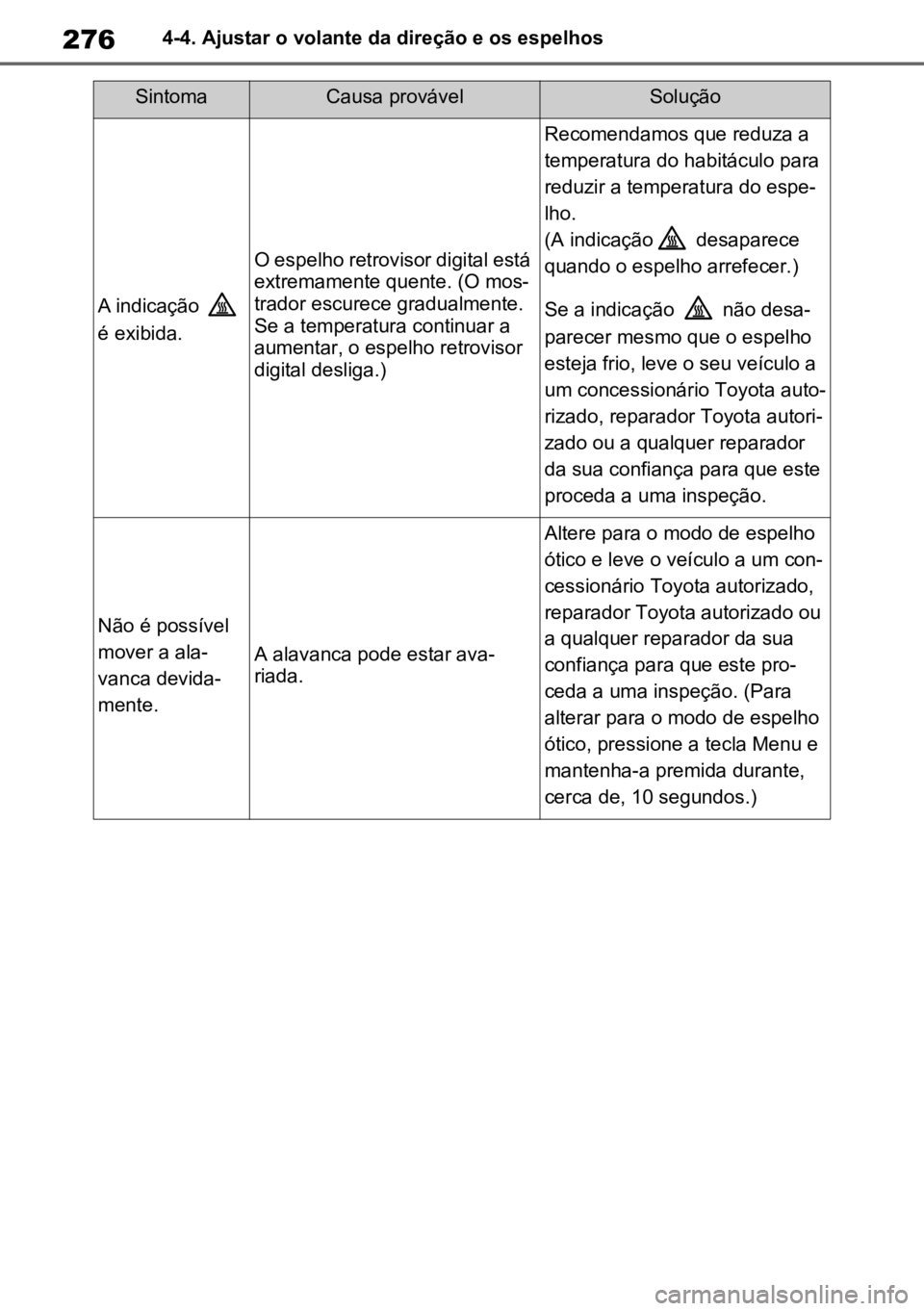

A indicação
é exibida.
O espelho retrovisor digital está
extremamente quente. (O mos -
trador escurece gradualmente.
Se a temperatura continuar a
aumentar, o espelho retrovisor
digital desliga.)
Recomendamos que reduza a
temperatura do habitáculo para
reduzir a temperatura do espe -
lho.
(A indicação desaparece
quando o espelho arrefecer.)
Se a indicação não desa -
parecer mesmo que o espelho
esteja frio, leve o seu veículo a
um concessionário Toyota auto -
rizado, reparador Toyota autori -
zado ou a qualquer reparador
da sua confiança para que este
proceda a uma inspeção.
Não é possível
mover a ala -
vanca devida -
mente.
A alavanca pode estar ava -
riada.
Altere para o modo de espelho
ótico e leve o veículo a um con -
cessionário Toyota autorizado,
reparador Toyota autorizado ou
a qualquer reparador da sua
confiança para que este pro -
ceda a uma inspeção. (Para
alterar para o modo de espelho
ótico, pressione a tecla Menu e
mantenha-a premida durante,
cerca de, 10 segundos.)
SintomaCausa provávelSolução

277
4
4-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
nQuando usar os espelhos retrovi
-
sores exteriores com tempo frio
Quando estiver frio e os espelhos retro -
visores exteriores estiverem congela -
dos, pode não ser possível dobrá -
-los/estende-los ou ajustar a superfície
do espelho. Retire o gelo, a neve, etc.
dos espelhos retrovisores exteriores.
nDesembaciar os espelhos

Pode limpar os espelhos retrovisores
exteriores utilizando os respetivos desem -
baciadores. Ligue o desembaciador do
vidro traseiro para ligar os desembaciado -
res dos espelhos retrovisores. ( P.432)

1 Para selecionar o espelho que
pretende ajustar, prima o inter -
ruptor.
Esquerda
Direita
2 Para ajustar o espelho, prima o
interruptor.
Para cima
Para a direita
Para baixo
Para a esquerda
Espelhos retrovisores
exteriores
A posição dos espelhos retro-
visores pode ser ajustada para
uma boa visibilidade traseira.
AVISO
nPontos importantes enquanto
conduz

Cumpra com as seguintes precauções
enquanto conduz. O não cumprimento
das mesmas pode resultar na perda de
controlo do veículo, podendo ocorrer
um acidente, resultando em morte ou
ferimentos graves.

lNão ajuste os espelhos enquanto
conduz.
lNão conduza com os espelhos
dobrados.
lTanto o espelho do lado do condu -
tor e como o espelho do lado do
passageiro devem ser estendidos e
devidamente ajustados antes de
iniciar a condução.
nQuando os desembaciadores
dos espelhos estiverem em fun -
cionamento
Não toque nas superfícies dos espe -
lhos retrovisores, uma vez que estas
podem ficar quentes e queimá-lo.
Procedimento de ajuste
A
B
A
B
C
D

2784-4. Ajustar o volante da direção e os espelhos
nO ângulo do espelho pode ser ajus-
tado quando
O interruptor Power estiver em ACC ou
ON.
1 Dobra os espelhos
2 Estende os espelhos

Se colocar o interruptor do espelho
retrovisor exterior na posição neutra,
ativa o modo automático. O modo auto -
mático permite associar a ação de
dobrar ou estender os espelhos ao tran -
camento/destrancamento das portas

nConfiguração
A operação de dobrar e estender os
espelhos retrovisores automaticamente
pode ser alterada. (Configurações pes -
soais: P.603)
Dobrar os espelhos
AVISO
nQuando um espelho estiver a
mover-se
Para evitar ferimentos e avarias,
tenha cuidado para que a sua mão
não seja apanhada pelo movimento
do espelho.
