Page 651 of 748

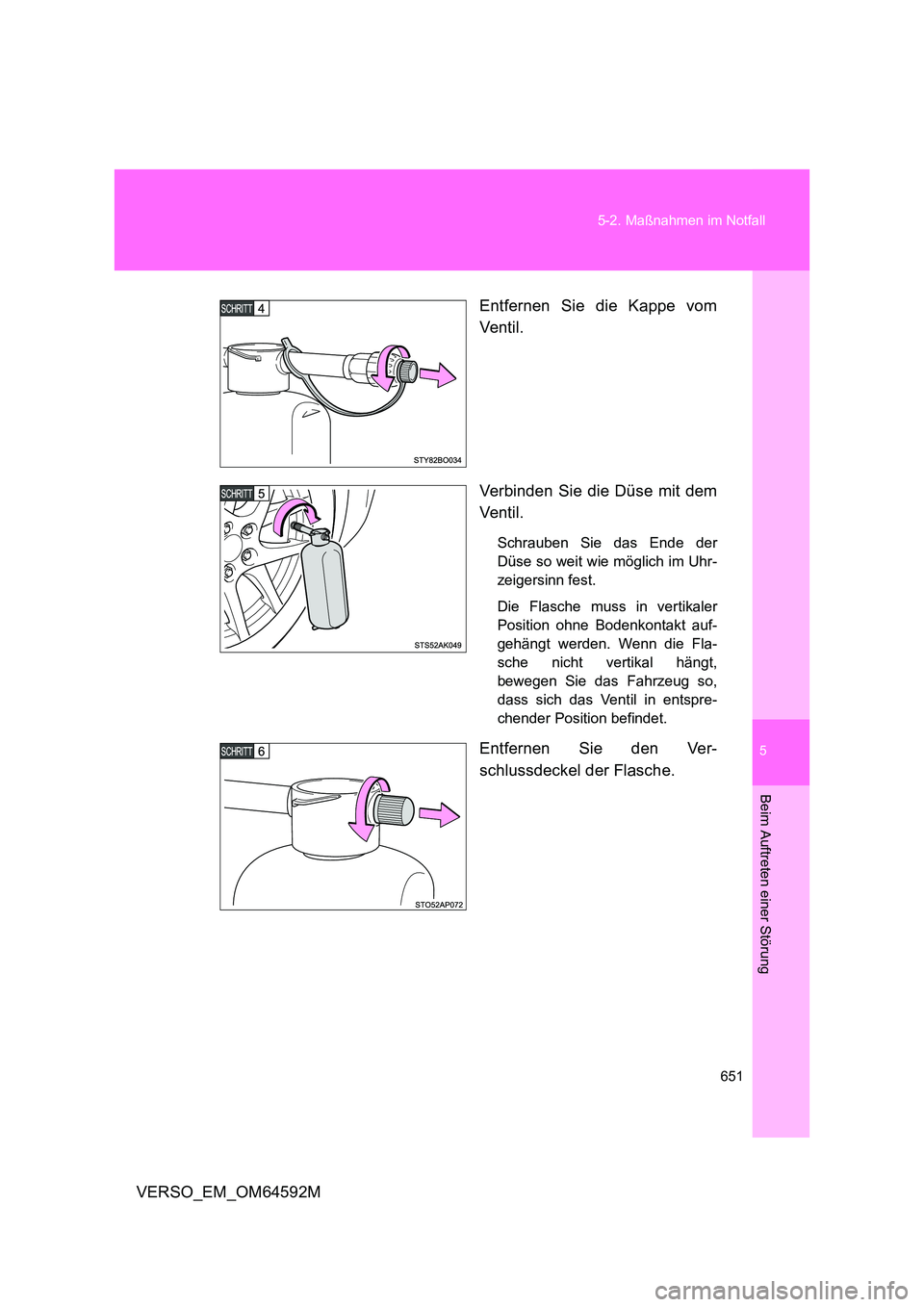

5
651
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M
Entfernen Sie die Kappe vom
Ve nti l.
Verbinden Sie die Düse mit dem
Ve nti l.
Schrauben Sie das Ende der
Düse so weit wie möglich im Uhr-
zeigersinn fest.
Die Flasche muss in vertikaler
Position ohne Bodenkontakt auf-
gehängt werden. Wenn die Fla-
sche nicht vertikal hängt,
bewegen Sie das Fahrzeug so,
dass sich das Ventil in entspre-
chender Position befindet.
Entfernen Sie den Ver-
schlussdeckel der Flasche.

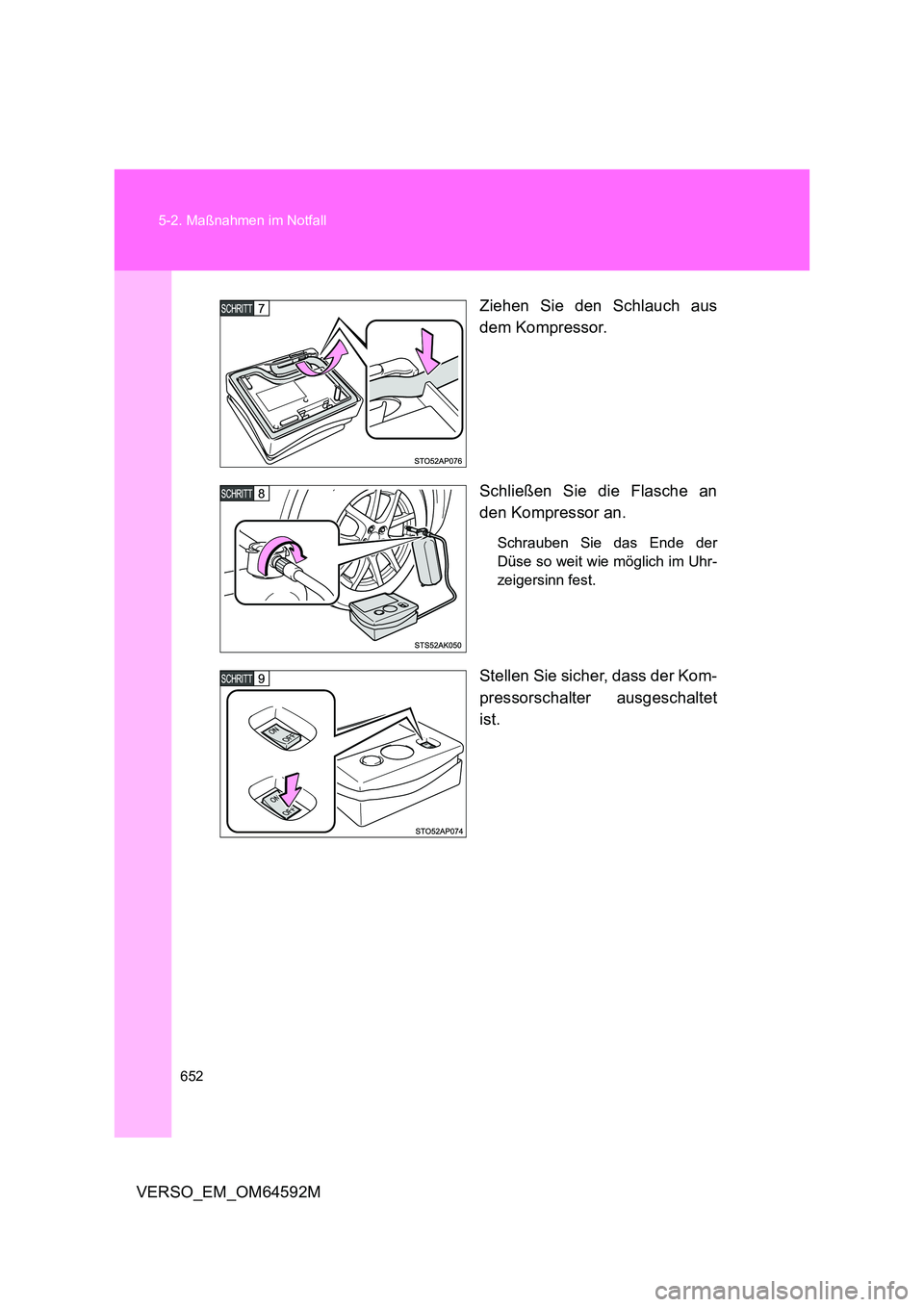

Page 652 of 748

652
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M
Ziehen Sie den Schlauch aus
dem Kompressor.
Schließen Sie die Flasche an
den Kompressor an.
Schrauben Sie das Ende der
Düse so weit wie möglich im Uhr-
zeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet
ist.

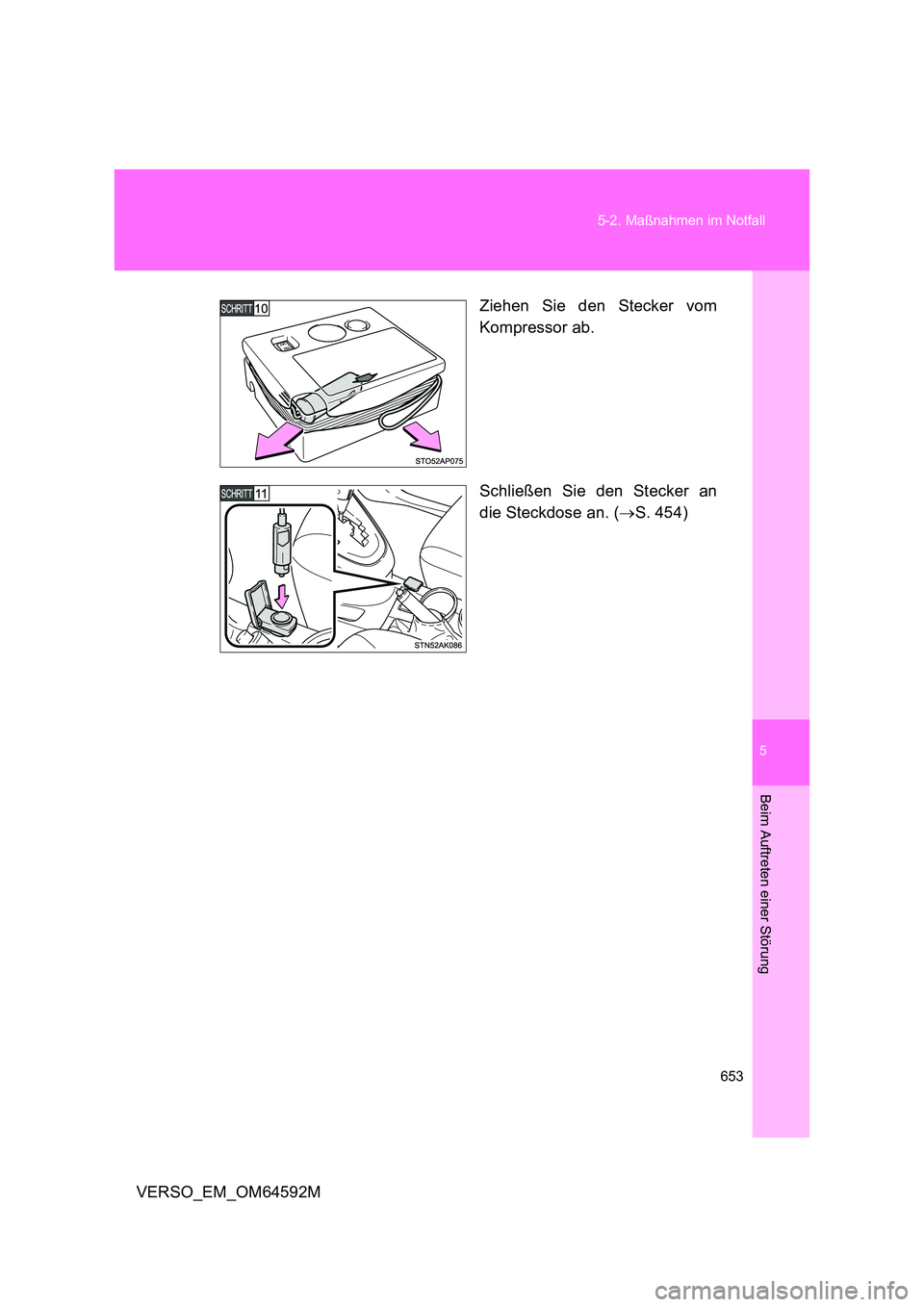

Page 653 of 748

5
653
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M
Ziehen Sie den Stecker vom
Kompressor ab.
Schließen Sie den Stecker an
die Steckdose an. ( S. 454)

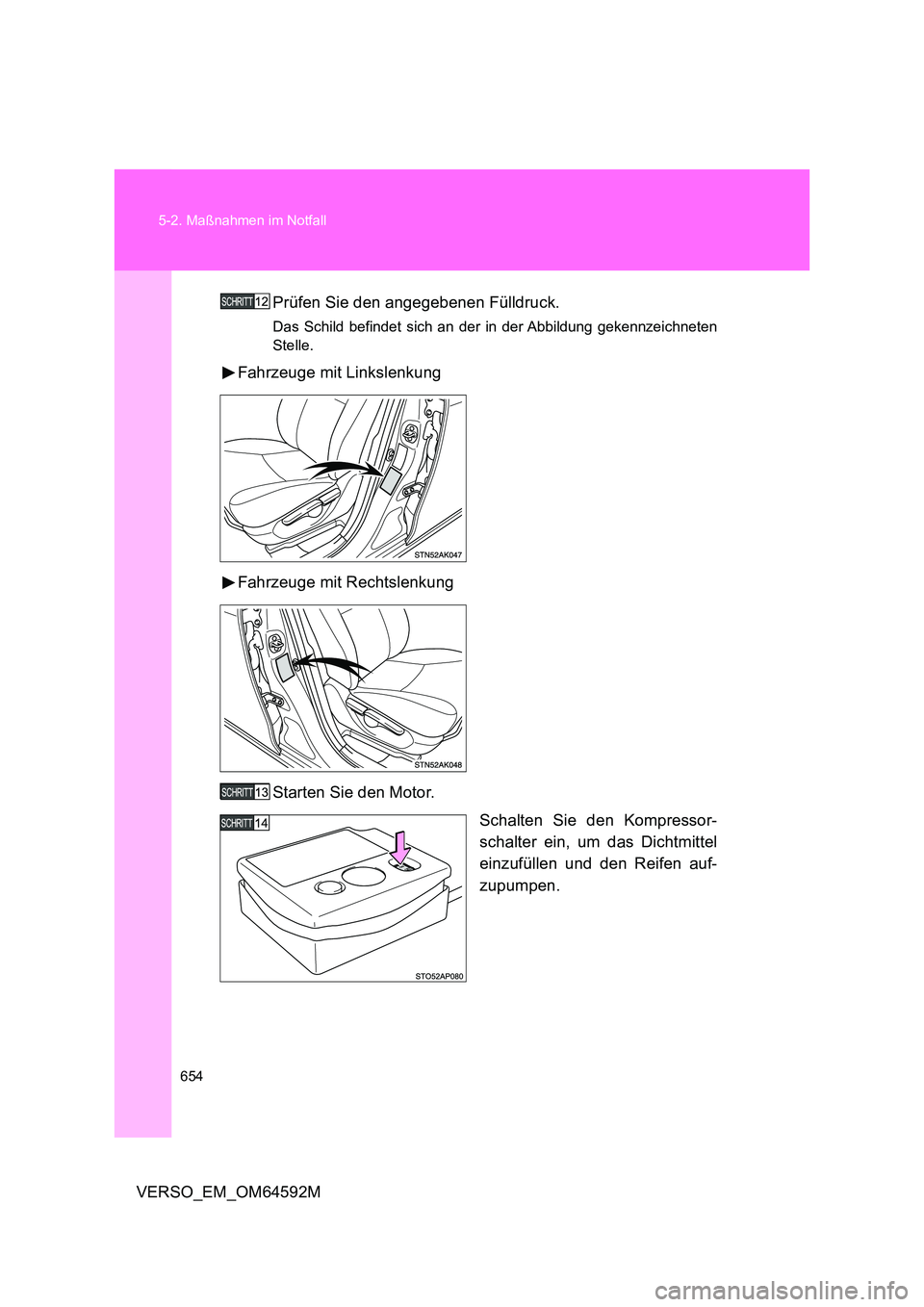

Page 654 of 748

654
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M
Prüfen Sie den angegebenen Fülldruck.
Das Schild befindet sich an der in der Abbildung gekennzeichneten
Stelle.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Starten Sie den Motor.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzufüllen und den Reifen auf-
zupumpen.

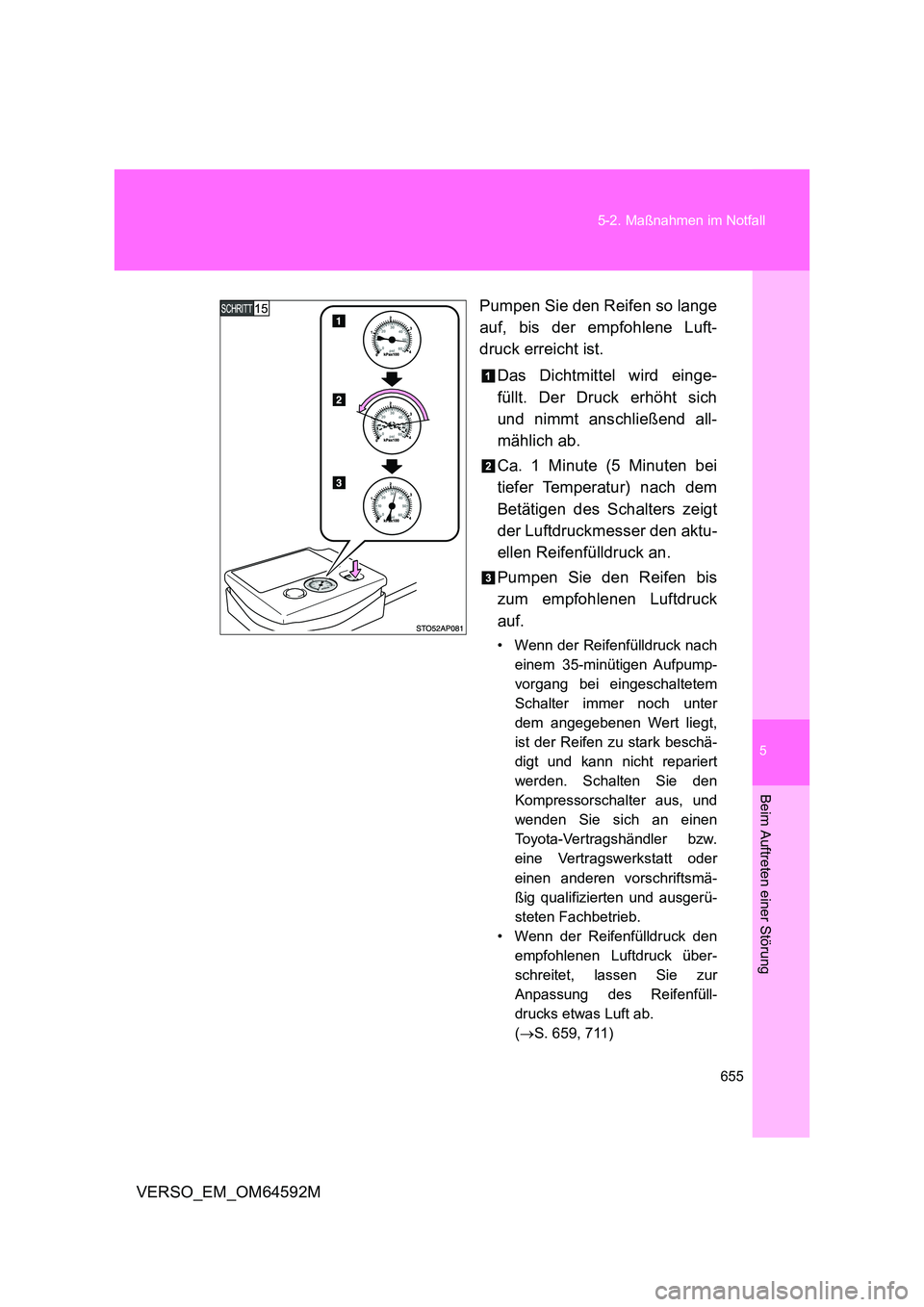

Page 655 of 748

5
655
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M
Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luft-
druck erreicht ist.
Das Dichtmittel wird einge-
füllt. Der Druck erhöht sich
und nimmt anschließend all-
mählich ab.
Ca. 1 Minute (5 Minuten bei
tiefer Temperatur) nach dem
Betätigen des Schalters zeigt
der Luftdruckmesser den aktu-
ellen Reifenfülldruck an.
Pumpen Sie den Reifen bis
zum empfohlenen Luftdruck
auf.
• Wenn der Reifenfülldruck nach
einem 35-minütigen Aufpump-
vorgang bei eingeschaltetem
Schalter immer noch unter
dem angegebenen Wert liegt,
ist der Reifen zu stark beschä-
digt und kann nicht repariert
werden. Schalten Sie den
Kompressorschalter aus, und
wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.
• Wenn der Reifenfülldruck den
empfohlenen Luftdruck über-
schreitet, lassen Sie zur
Anpassung des Reifenfüll-
drucks etwas Luft ab.
( S. 659, 711)
Page 656 of 748

656
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M
Schalten Sie den Kompressor
aus.
Trennen Sie die Düse vom Ventil am Reifen und ziehen Sie
dann den Stecker aus der Steckdose.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
Drücken Sie die Taste, um Druck
aus der Flasche abzulassen.
Setzen Sie die Kappe auf die
Düse.
Setzen Sie die Ventilkappe auf das Ventil des reparierten Rei-
fens.

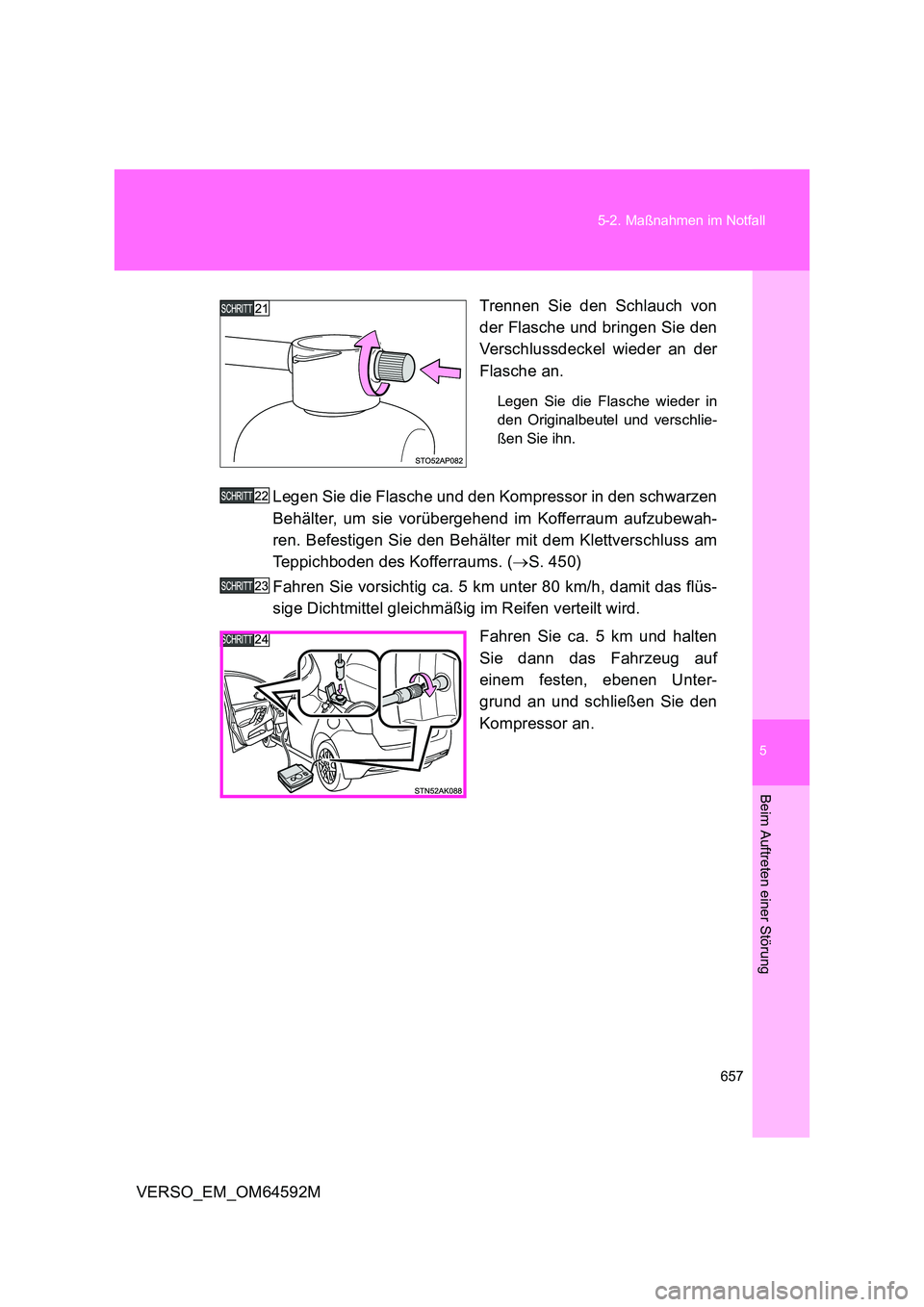

Page 657 of 748

5
657
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M
Trennen Sie den Schlauch von
der Flasche und bringen Sie den
Verschlussdeckel wieder an der
Flasche an.
Legen Sie die Flasche wieder in
den Originalbeutel und verschlie-
ßen Sie ihn.
Legen Sie die Flasche und den Kompressor in den schwarzen
Behälter, um sie vorübergehend im Kofferraum aufzubewah-
ren. Befestigen Sie den Behälter mit dem Klettverschluss am
Teppichboden des Kofferraums. ( S. 450)
Fahren Sie vorsichtig ca. 5 km unter 80 km/h, damit das flüs-
sige Dichtmittel gleichmäßig im Reifen verteilt wird.
Fahren Sie ca. 5 km und halten
Sie dann das Fahrzeug auf
einem festen, ebenen Unter-
grund an und schließen Sie den
Kompressor an.

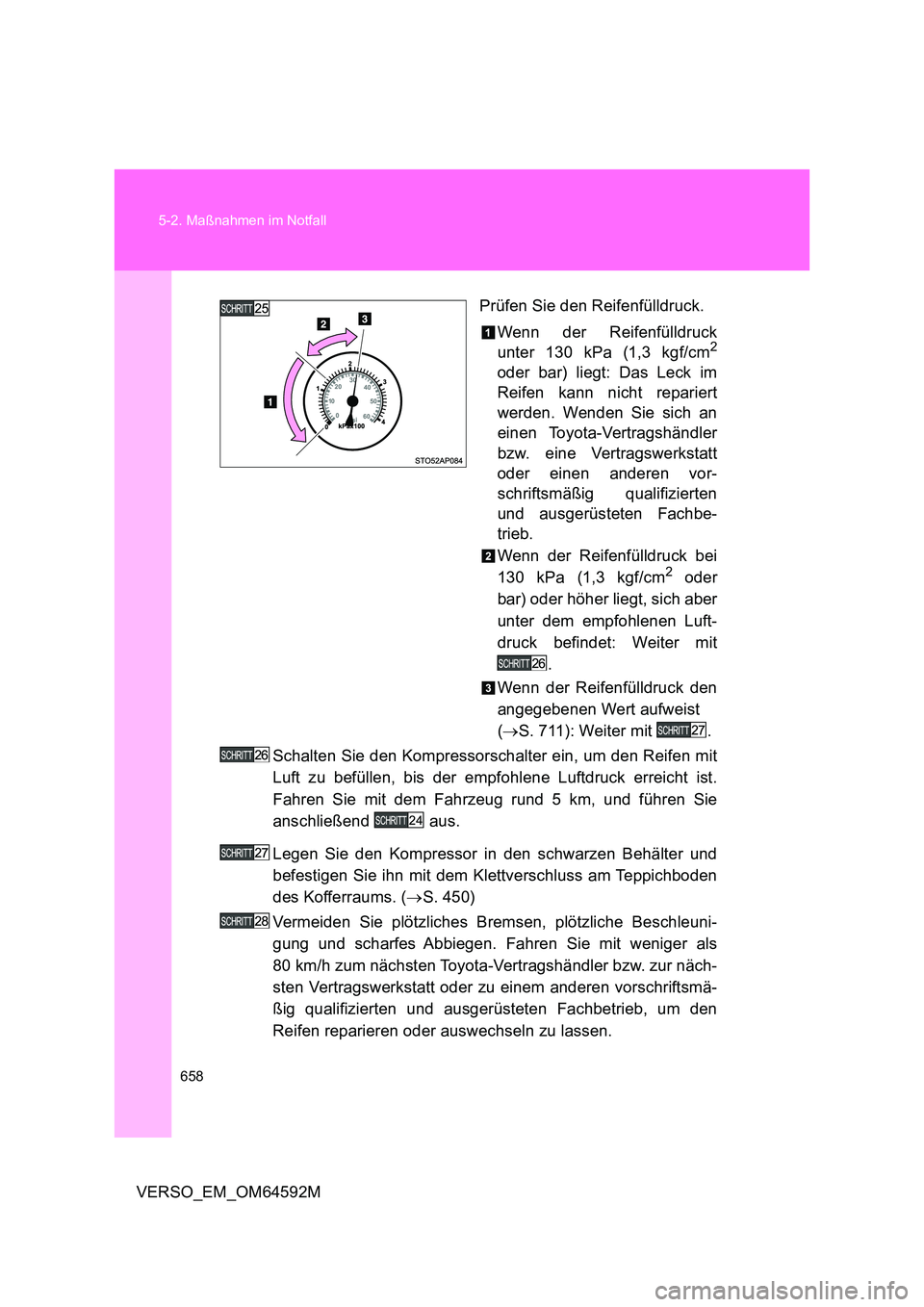

Page 658 of 748

658
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M
Prüfen Sie den Reifenfülldruck.
Wenn der Reifenfülldruck
unter 130 kPa (1,3 kgf/cm2
oder bar) liegt: Das Leck im
Reifen kann nicht repariert
werden. Wenden Sie sich an
einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt
oder einen anderen vor-
schriftsmäßig qualifizierten
und ausgerüsteten Fachbe-
trieb.
Wenn der Reifenfülldruck bei
130 kPa (1,3 kgf/cm2 oder
bar) oder höher liegt, sich aber
unter dem empfohlenen Luft-
druck befindet: Weiter mit
.
Wenn der Reifenfülldruck den
angegebenen Wert aufweist
( S. 711): Weiter mit .
Schalten Sie den Kompressorschalter ein, um den Reifen mit
Luft zu befüllen, bis der empfohlene Luftdruck erreicht ist.
Fahren Sie mit dem Fahrzeug rund 5 km, und führen Sie
anschließend aus.
Legen Sie den Kompressor in den schwarzen Behälter und
befestigen Sie ihn mit dem Klettverschluss am Teppichboden
des Kofferraums. ( S. 450)
Vermeiden Sie plötzliches Bremsen, plötzliche Beschleuni-
gung und scharfes Abbiegen. Fahren Sie mit weniger als
80 km/h zum nächsten Toyota-Vertragshändler bzw. zur näch-
sten Vertragswerkstatt oder zu einem anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb, um den
Reifen reparieren oder auswechseln zu lassen.
Page 659 of 748

5
659
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M

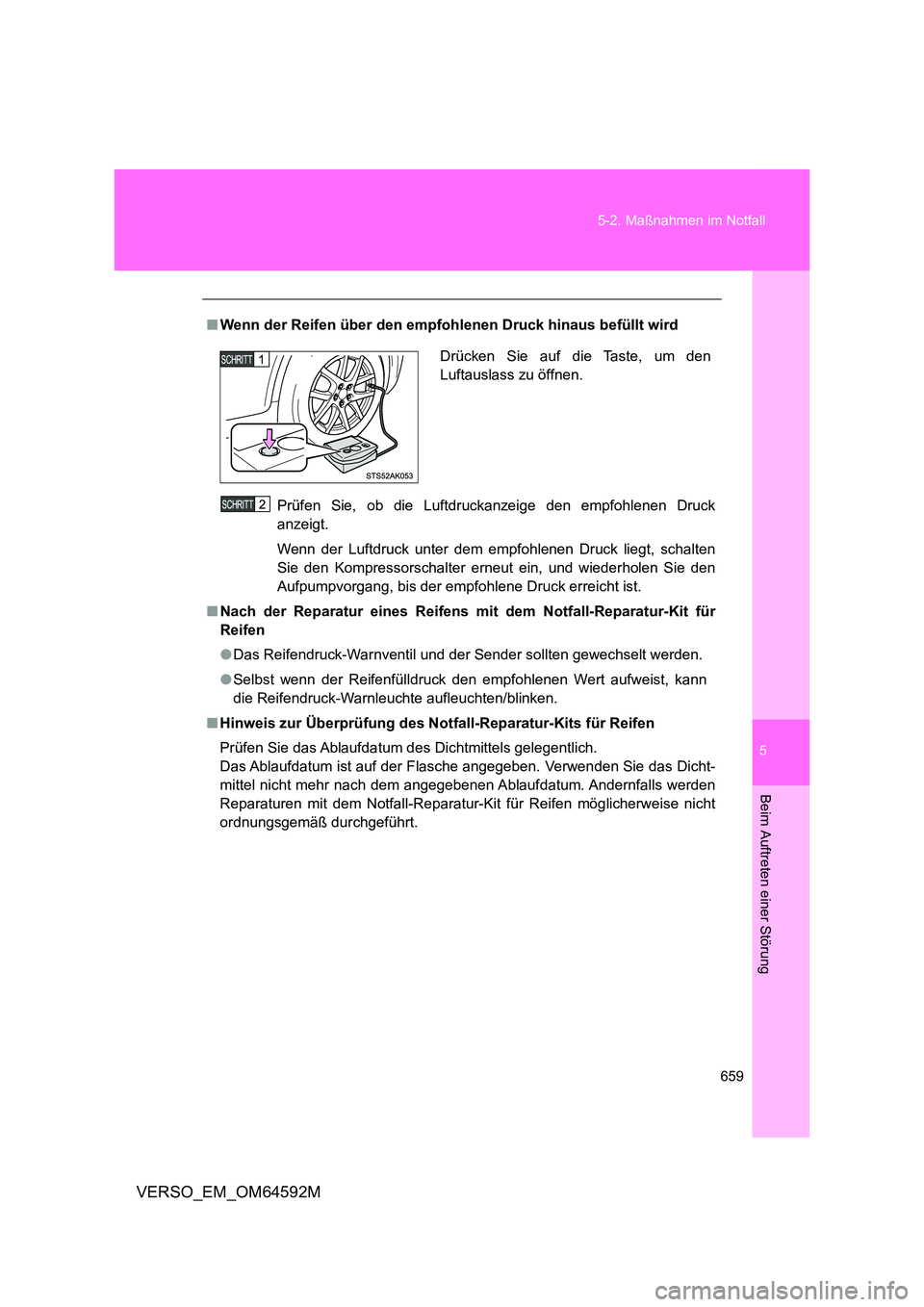

■ Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
Prüfen Sie, ob die Luftdruckanzeige den empfohlenen Druck
anzeigt.
Wenn der Luftdruck unter dem empfohlenen Druck liegt, schalten
Sie den Kompressorschalter erneut ein, und wiederholen Sie den
Aufpumpvorgang, bis der empfohlene Druck erreicht ist.
■ Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für
Reifen
● Das Reifendruck-Warnventil und der Sender sollten gewechselt werden.
● Selbst wenn der Reifenfülldruck den empfohlenen Wert aufweist, kann
die Reifendruck-Warnleuchte aufleuchten/blinken.
■ Hinweis zur Überprüfung des Notfall-Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels gelegentlich.
Das Ablaufdatum ist auf der Flasche angegeben. Verwenden Sie das Dicht-
mittel nicht mehr nach dem angegebenen Ablaufdatum. Andernfalls werden
Reparaturen mit dem Notfall-Reparatur-K it für Reifen möglicherweise nicht
ordnungsgemäß durchgeführt.
Drücken Sie auf die Taste, um den
Luftauslass zu öffnen.

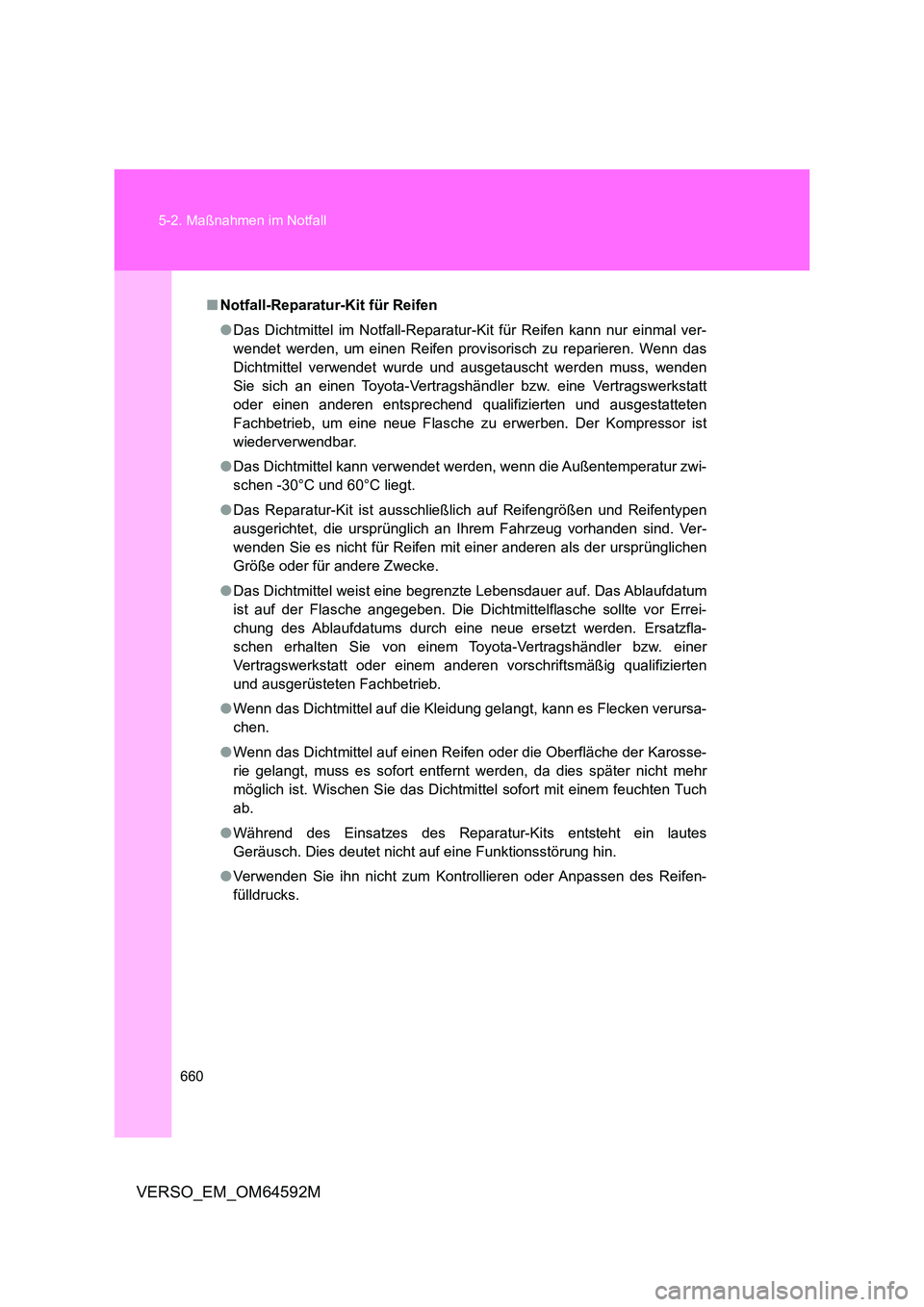

Page 660 of 748

660
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M
■ Notfall-Reparatur-Kit für Reifen
● Das Dichtmittel im Notfall-Reparatur-Kit für Reifen kann nur einmal ver-
wendet werden, um einen Reifen prov isorisch zu reparieren. Wenn das
Dichtmittel verwendet wurde und ausgetauscht werden muss, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen entsprechend qualifizierten und ausgestatteten
Fachbetrieb, um eine neue Flasche zu erwerben. Der Kompressor ist
wiederverwendbar.
● Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwi-
schen -30°C und 60°C liegt.
● Das Reparatur-Kit ist ausschließlich auf Reifengrößen und Reifentypen
ausgerichtet, die ursprünglich an Ihrem Fahrzeug vorhanden sind. Ver-
wenden Sie es nicht für Reifen mit einer anderen als der ursprünglichen
Größe oder für andere Zwecke.
● Das Dichtmittel weist eine begrenzte Lebensdauer auf. Das Ablaufdatum
ist auf der Flasche angegeben. Die Dichtmittelflasche sollte vor Errei-
chung des Ablaufdatums durch eine neue ersetzt werden. Ersatzfla-
schen erhalten Sie von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
● Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursa-
chen.
● Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosse-
rie gelangt, muss es sofort entfernt werden, da dies später nicht mehr
möglich ist. Wischen Sie das Dichtmi ttel sofort mit einem feuchten Tuch
ab.
● Während des Einsatzes des Reparatur-Kits entsteht ein lautes
Geräusch. Dies deutet nicht auf eine Funktionsstörung hin.
● Verwenden Sie ihn nicht zum Kontrollieren oder Anpassen des Reifen-
fülldrucks.
