5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M

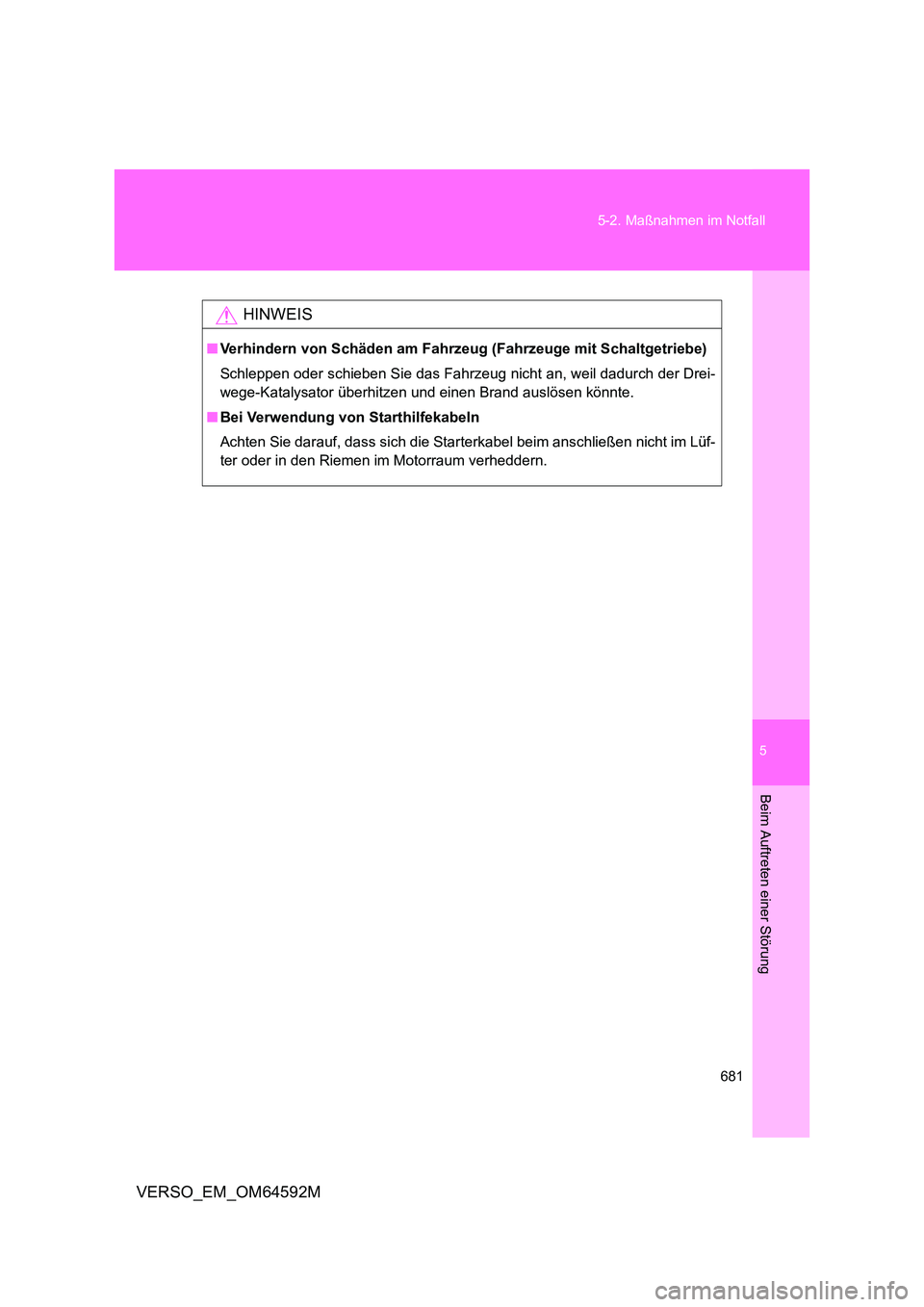

HINWEIS
■ Verhindern von Schäden am Fahrzeug (Fahrzeuge mit Schaltgetriebe)
Schleppen oder schieben Sie das Fahrzeug nicht an, weil dadurch der Drei-
wege-Katalysator überhitzen und einen Brand auslösen könnte.
■ Bei Verwendung von Starthilfekabeln
Achten Sie darauf, dass sich die Starterkabel beim anschließen nicht im Lüf-
ter oder in den Riemen im Motorraum verheddern.

682
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M

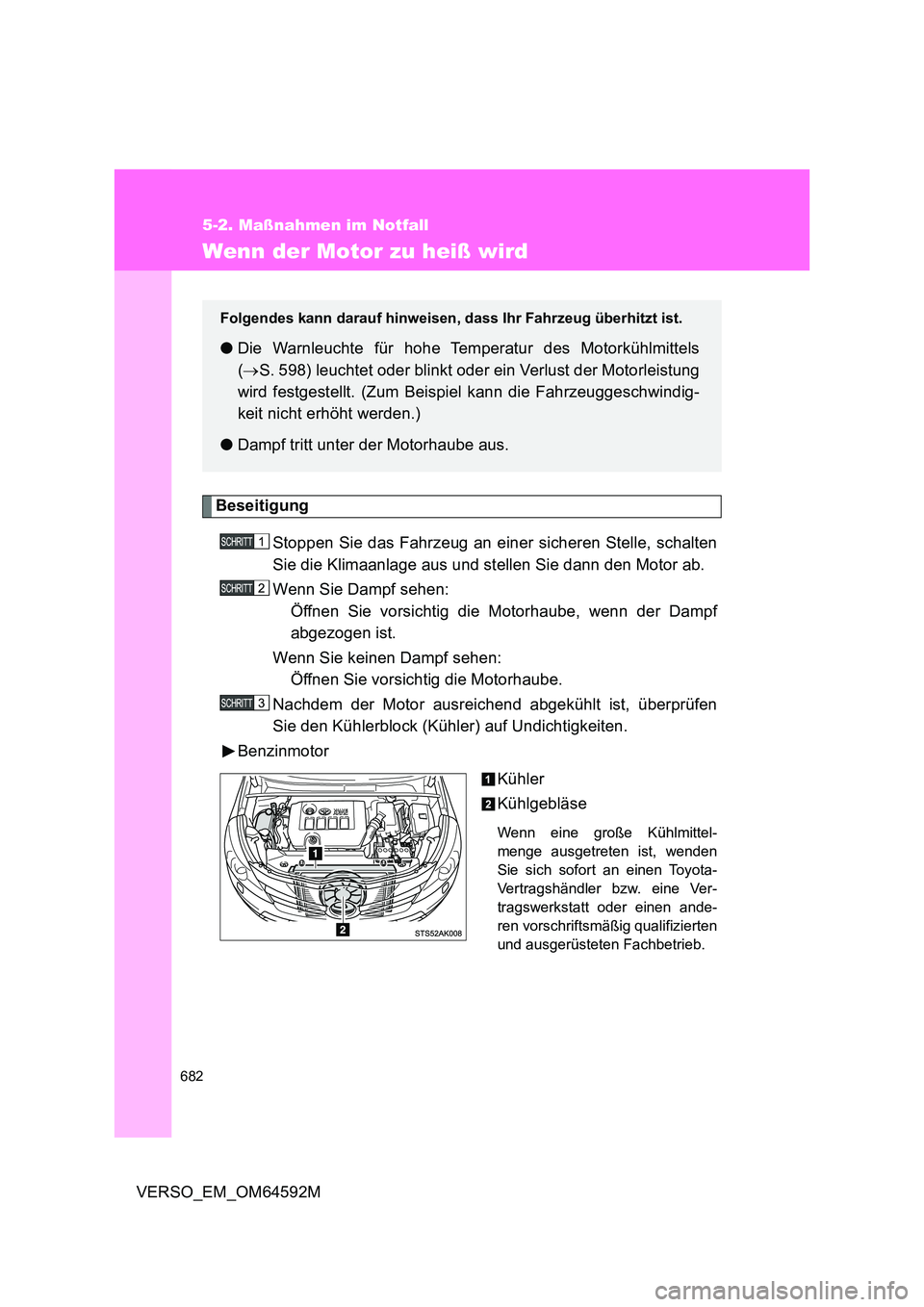

Wenn der Motor zu heiß wird
Beseitigung
Stoppen Sie das Fahrzeug an einer sicheren Stelle, schalten
Sie die Klimaanlage aus und stellen Sie dann den Motor ab.
Wenn Sie Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube, wenn der Dampf
abgezogen ist.
Wenn Sie keinen Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube.
Nachdem der Motor ausreichend abgekühlt ist, überprüfen
Sie den Kühlerblock (Kühler) auf Undichtigkeiten.
Benzinmotor
Kühler
Kühlgebläse
Wenn eine große Kühlmittel-
menge ausgetreten ist, wenden
Sie sich sofort an einen Toyota-
Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist.
● Die Warnleuchte für hohe Temperatur des Motorkühlmittels
( S. 598) leuchtet oder blinkt oder ein Verlust der Motorleistung
wird festgestellt. (Zum Beispiel kann die Fahrzeuggeschwindig-
keit nicht erhöht werden.)
● Dampf tritt unter der Motorhaube aus.

5
683
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M

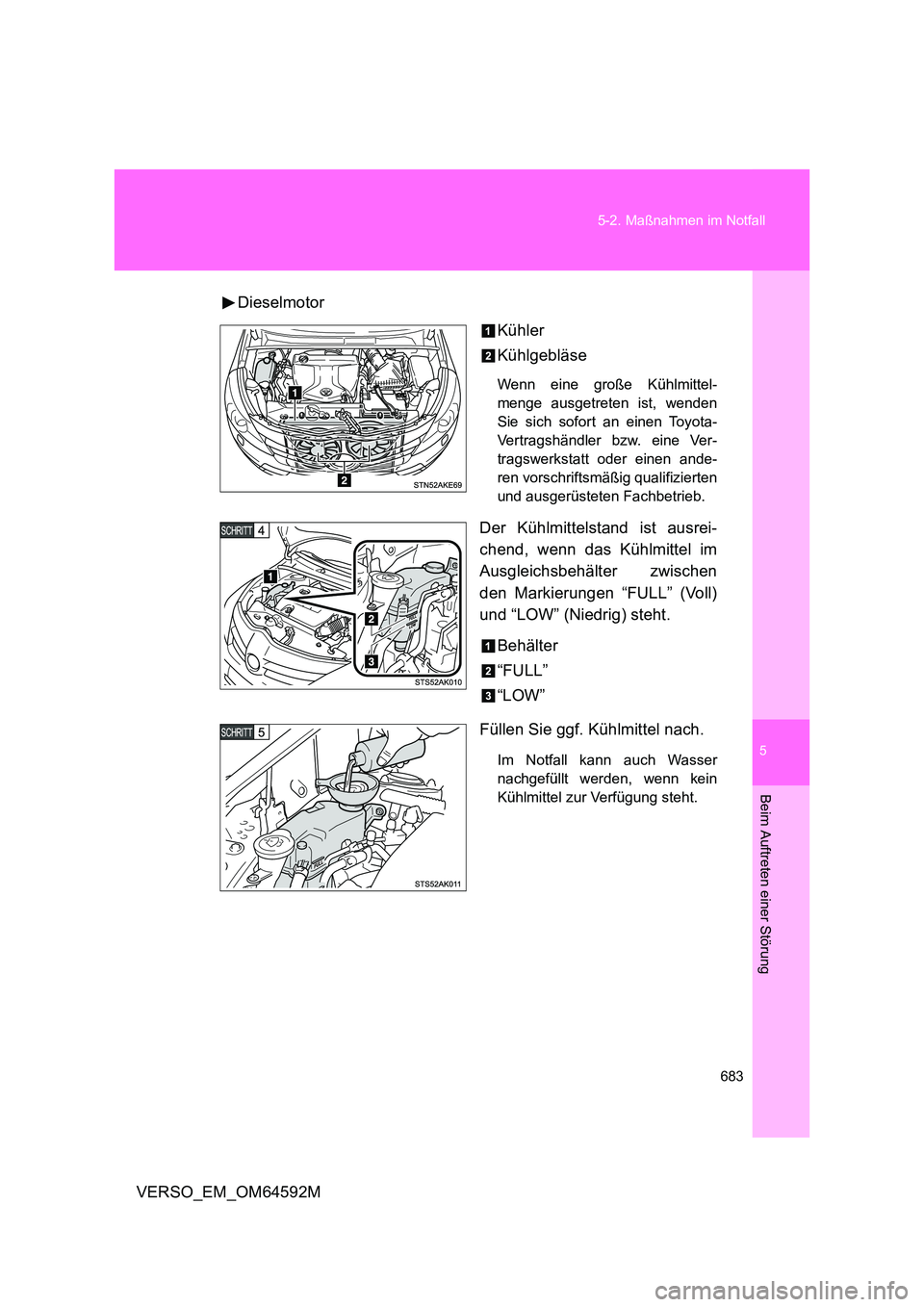

Dieselmotor
Kühler
Kühlgebläse
Wenn eine große Kühlmittel-
menge ausgetreten ist, wenden
Sie sich sofort an einen Toyota-
Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
Der Kühlmittelstand ist ausrei-
chend, wenn das Kühlmittel im
Ausgleichsbehälter zwischen
den Markierungen “FULL” (Voll)
und “LOW” (Niedrig) steht.
Behälter
“FULL”
“LOW”
Füllen Sie ggf. Kühlmittel nach.
Im Notfall kann auch Wasser
nachgefüllt werden, wenn kein
Kühlmittel zur Verfügung steht.

684
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M

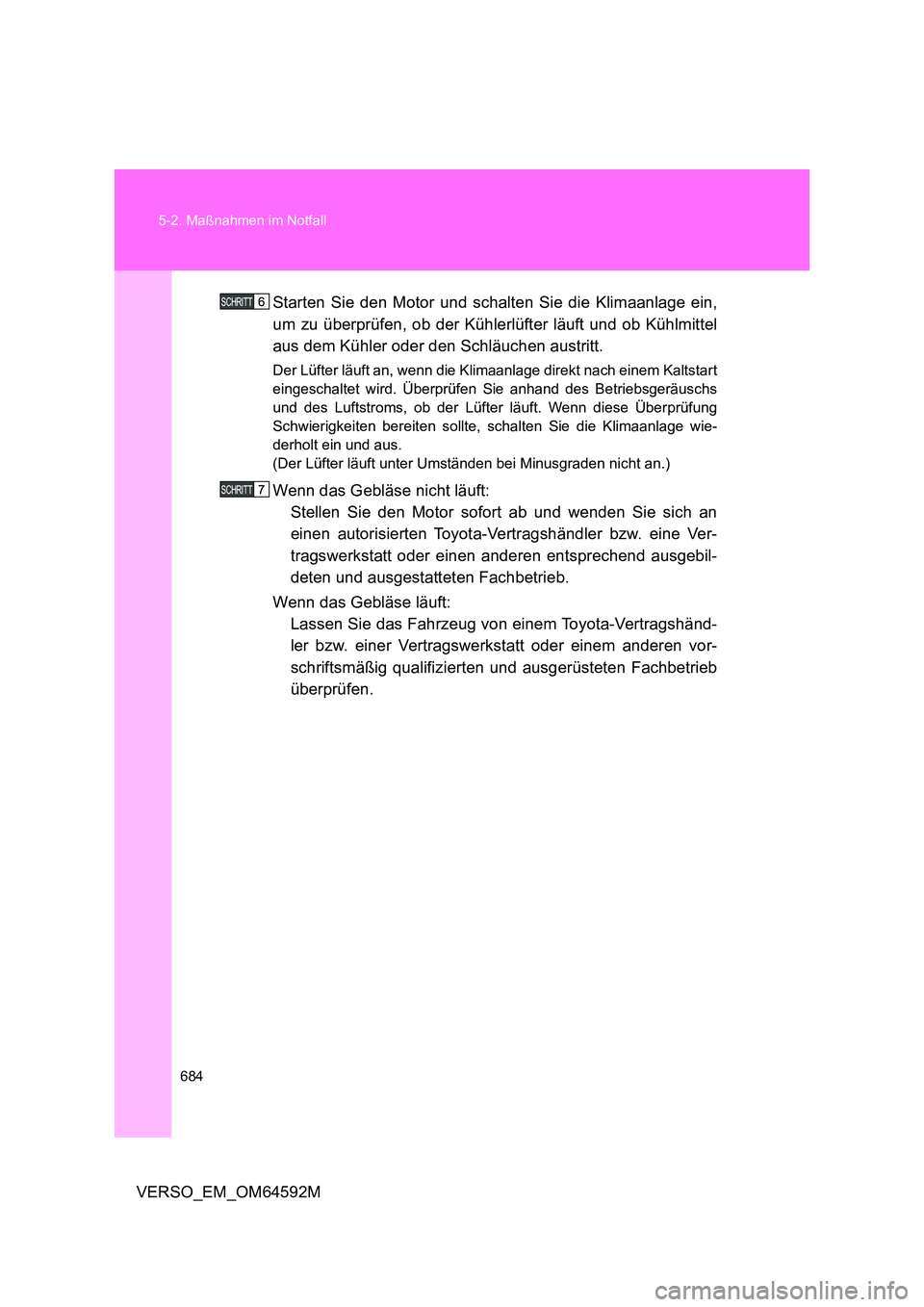

Starten Sie den Motor und schalten Sie die Klimaanlage ein,
um zu überprüfen, ob der Kühlerlüfter läuft und ob Kühlmittel
aus dem Kühler oder den Schläuchen austritt.
Der Lüfter läuft an, wenn die Klimaanlage direkt nach einem Kaltstart
eingeschaltet wird. Überprüfen Sie anhand des Betriebsgeräuschs
und des Luftstroms, ob der Lüfter läuft. Wenn diese Überprüfung
Schwierigkeiten bereiten sollte, schalten Sie die Klimaanlage wie-
derholt ein und aus.
(Der Lüfter läuft unter Umständen bei Minusgraden nicht an.)
Wenn das Gebläse nicht läuft:
Stellen Sie den Motor sofort ab und wenden Sie sich an
einen autorisierten Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen entsprechend ausgebil-
deten und ausgestatteten Fachbetrieb.
Wenn das Gebläse läuft:
Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.

5
685
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M

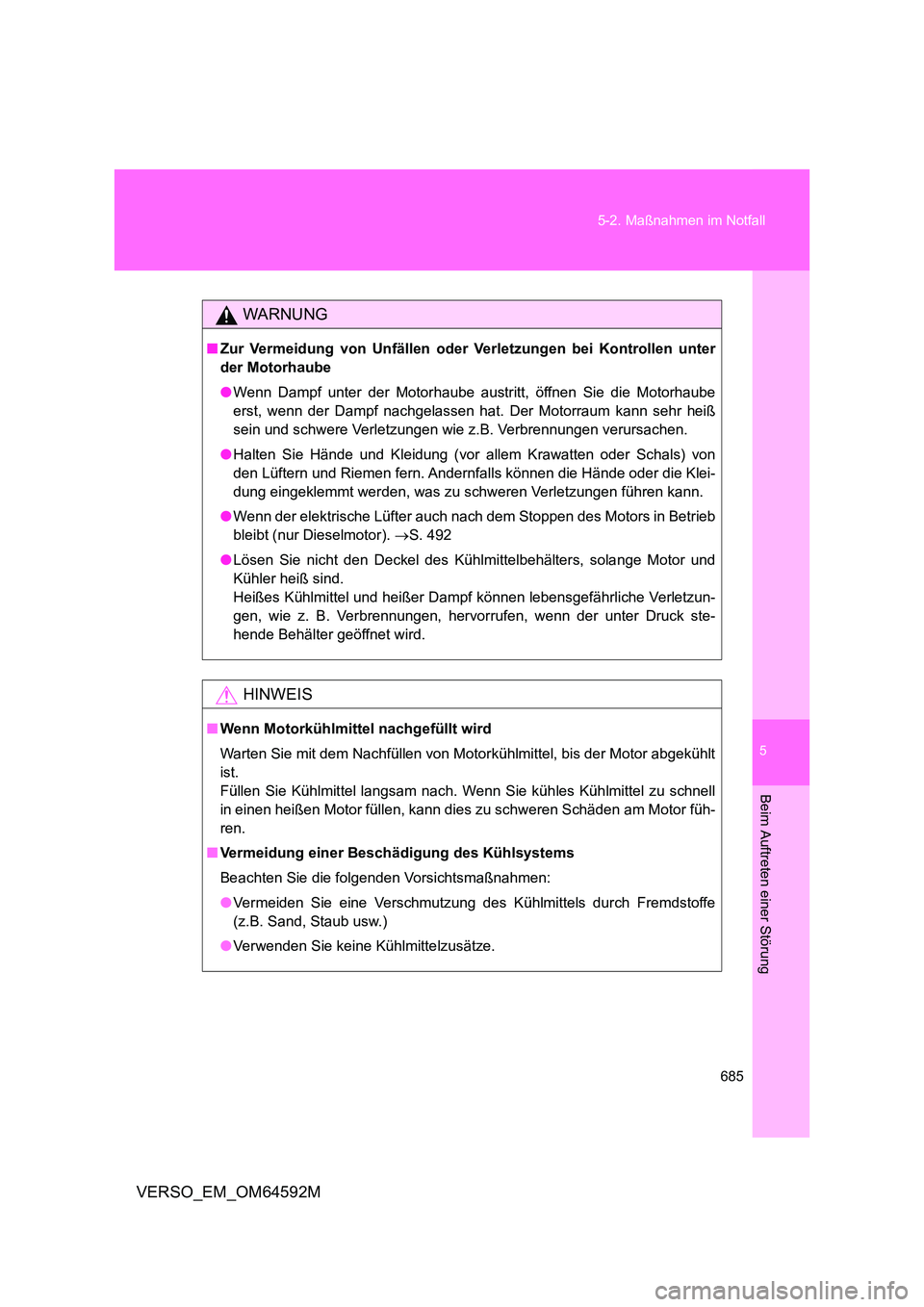

WARNUNG
■ Zur Vermeidung von Unfällen oder Verletzungen bei Kontrollen unter
der Motorhaube
● Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube
erst, wenn der Dampf nachgelassen hat. Der Motorraum kann sehr heiß
sein und schwere Verletzungen wie z.B. Verbrennungen verursachen.
● Halten Sie Hände und Kleidung (vor allem Krawatten oder Schals) von
den Lüftern und Riemen fern. Andernfalls können die Hände oder die Klei-
dung eingeklemmt werden, was zu schweren Verletzungen führen kann.
● Wenn der elektrische Lüfter auch nach dem Stoppen des Motors in Betrieb
bleibt (nur Dieselmotor). S. 492
● Lösen Sie nicht den Deckel des Kühlmittelbehälters, solange Motor und
Kühler heiß sind.
Heißes Kühlmittel und heißer Dampf können lebensgefährliche Verletzun-
gen, wie z. B. Verbrennungen, hervorrufen, wenn der unter Druck ste-
hende Behälter geöffnet wird.
HINWEIS
■ Wenn Motorkühlmittel nachgefüllt wird
Warten Sie mit dem Nachfüllen von Motorkühlmittel, bis der Motor abgekühlt
ist.
Füllen Sie Kühlmittel langsam nach. W enn Sie kühles Kühlmittel zu schnell
in einen heißen Motor füllen, kann dies zu schweren Schäden am Motor füh-
ren.
■ Vermeidung einer Beschädigung des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßnahmen:
● Vermeiden Sie eine Verschmutzung des Kühlmittels durch Fremdstoffe
(z.B. Sand, Staub usw.)
● Verwenden Sie keine Kühlmittelzusätze.

686
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M

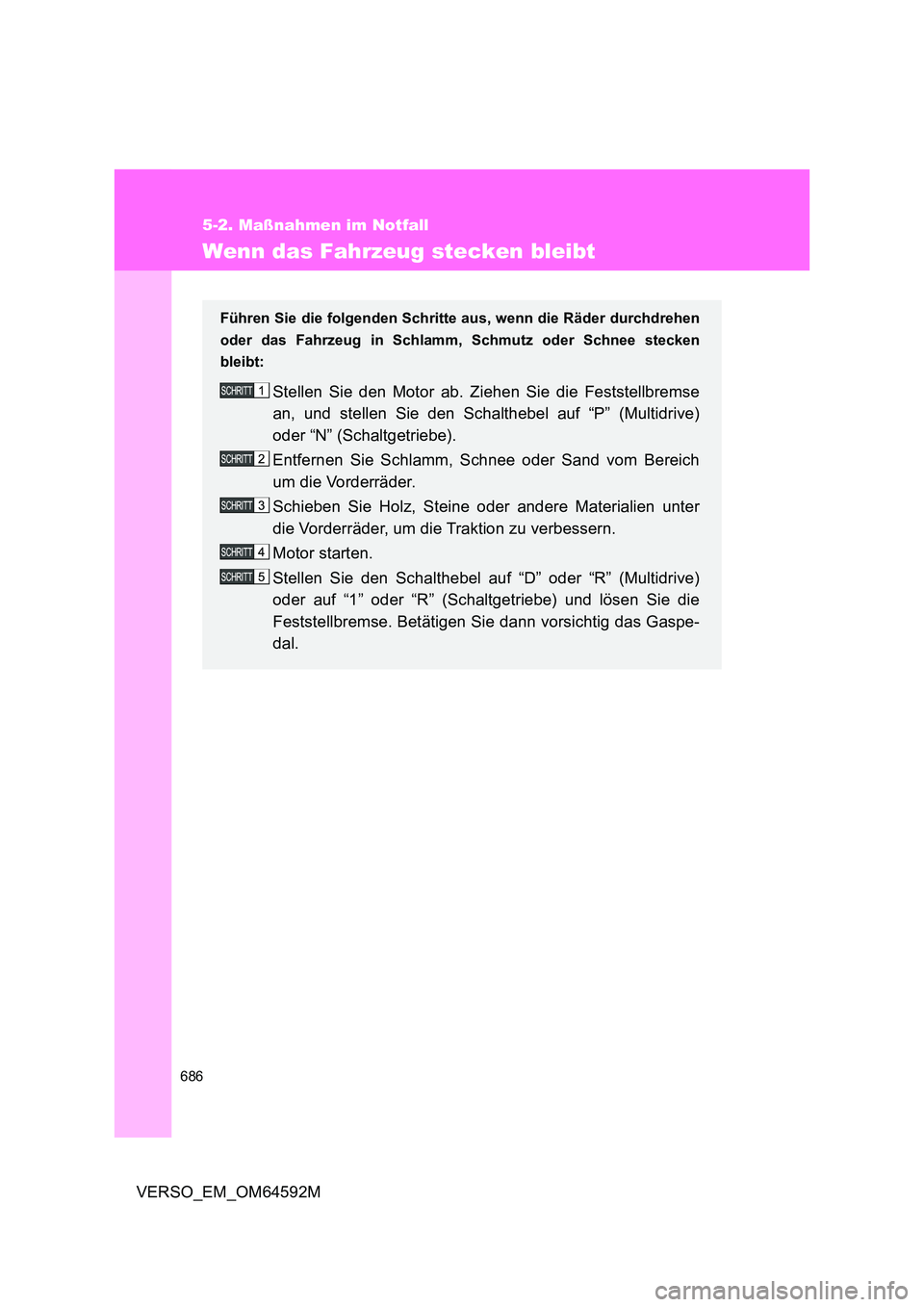

Wenn das Fahrzeug stecken bleibt
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken
bleibt:
Stellen Sie den Motor ab. Ziehen Sie die Feststellbremse
an, und stellen Sie den Schalthebel auf “P” (Multidrive)
oder “N” (Schaltgetriebe).
Entfernen Sie Schlamm, Schnee oder Sand vom Bereich
um die Vorderräder.
Schieben Sie Holz, Steine oder andere Materialien unter
die Vorderräder, um die Traktion zu verbessern.
Motor starten.
Stellen Sie den Schalthebel auf “D” oder “R” (Multidrive)
oder auf “1” oder “R” (Schaltgetriebe) und lösen Sie die
Feststellbremse. Betätigen Sie dann vorsichtig das Gaspe-
dal.

5
687
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M

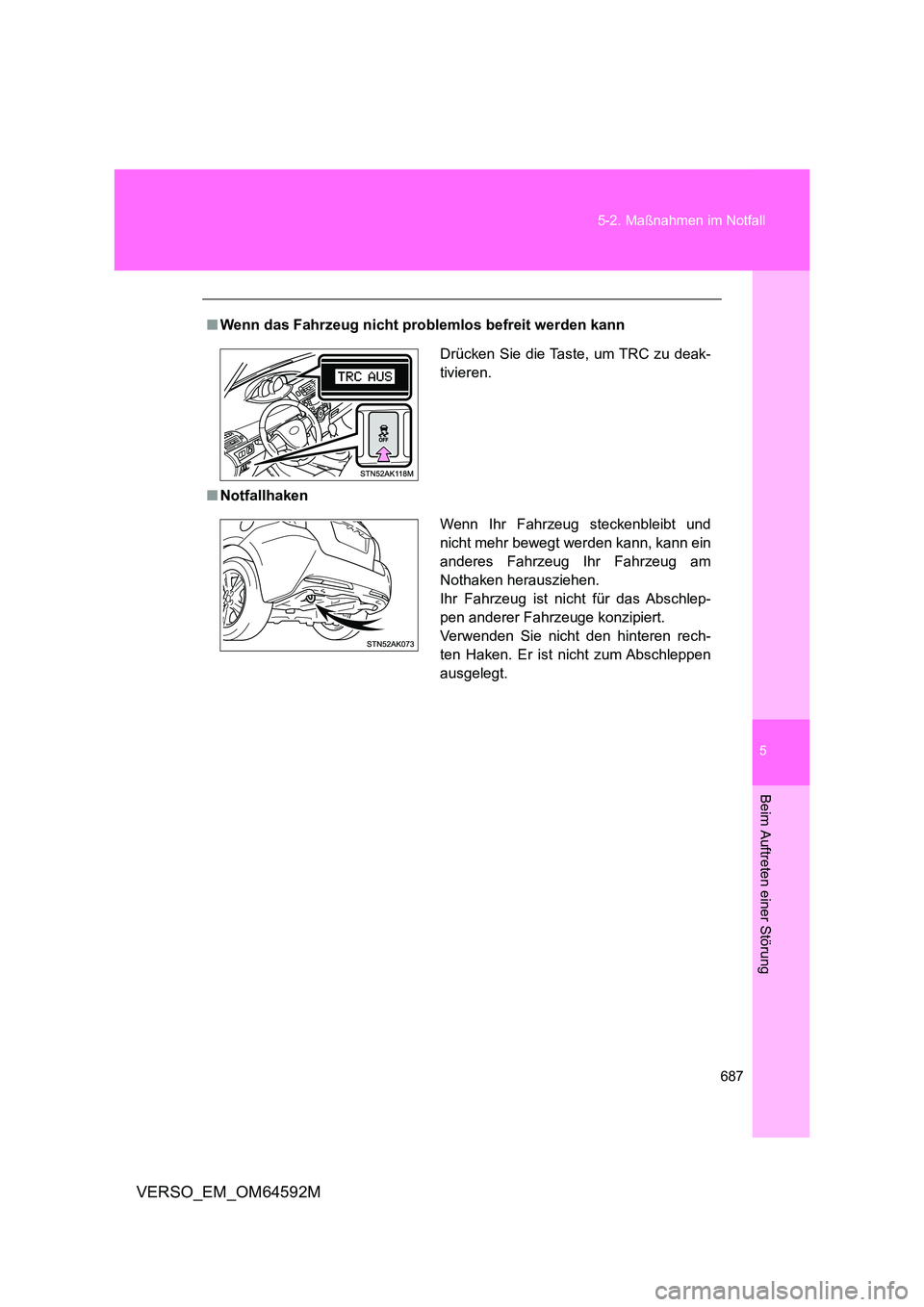

■ Wenn das Fahrzeug nicht problemlos befreit werden kann
■ Notfallhaken
Drücken Sie die Taste, um TRC zu deak-
tivieren.
Wenn Ihr Fahrzeug steckenbleibt und
nicht mehr bewegt werden kann, kann ein
anderes Fahrzeug Ihr Fahrzeug am
Nothaken herausziehen.
Ihr Fahrzeug ist nicht für das Abschlep-
pen anderer Fahrzeuge konzipiert.
Verwenden Sie nicht den hinteren rech-
ten Haken. Er ist nicht zum Abschleppen
ausgelegt.

688
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M

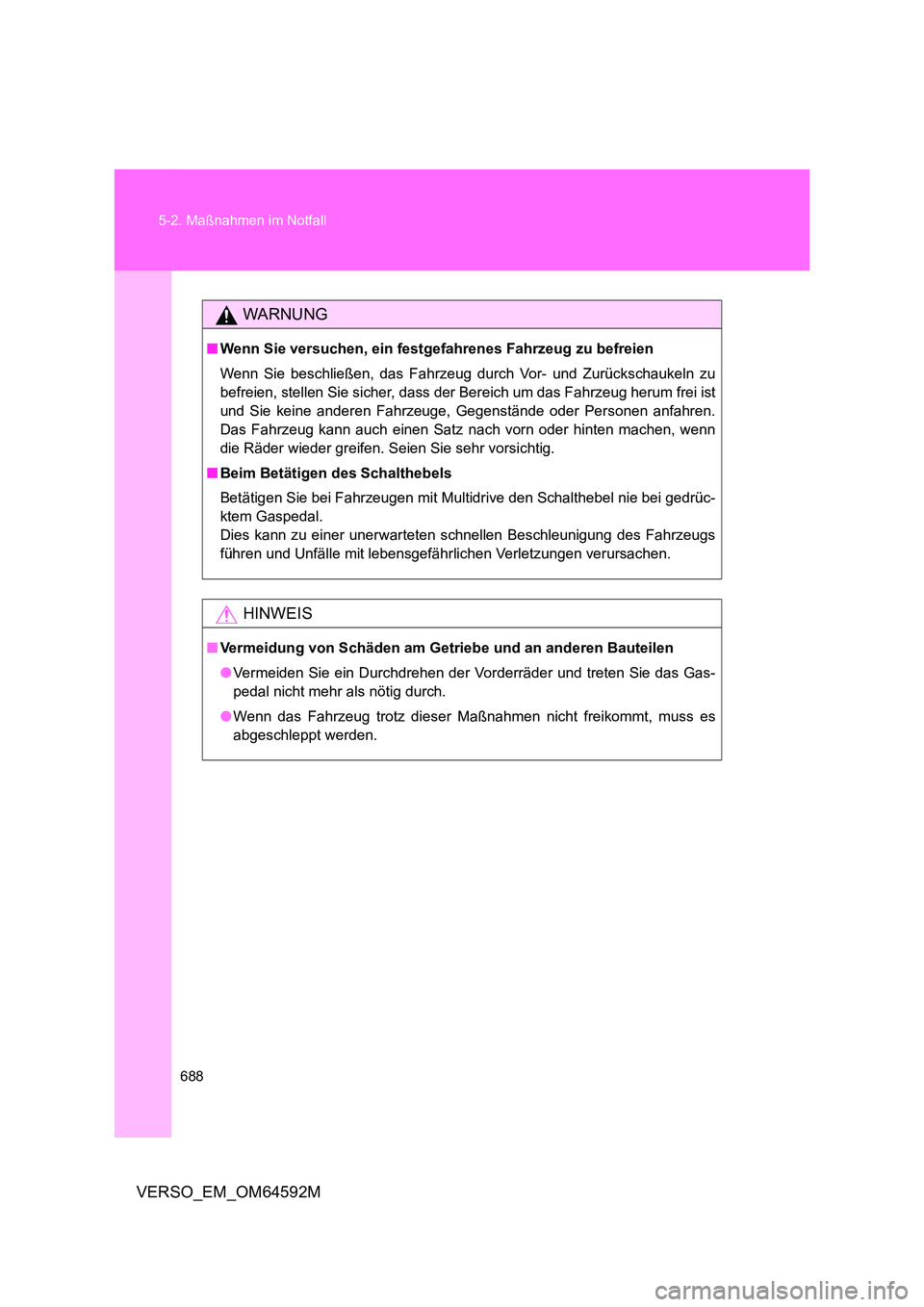

WARNUNG
■ Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu
befreien, stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist
und Sie keine anderen Fahrzeuge, Gegenstände oder Personen anfahren.
Das Fahrzeug kann auch einen Satz nach vorn oder hinten machen, wenn
die Räder wieder greifen. Seien Sie sehr vorsichtig.
■ Beim Betätigen des Schalthebels
Betätigen Sie bei Fahrzeugen mit Multid rive den Schalthebel nie bei gedrüc-
ktem Gaspedal.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs
führen und Unfälle mit lebensgefährlichen Verletzungen verursachen.
HINWEIS
■ Vermeidung von Schäden am Getriebe und an anderen Bauteilen
● Vermeiden Sie ein Durchdrehen der Vorderräder und treten Sie das Gas-
pedal nicht mehr als nötig durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es
abgeschleppt werden.

5

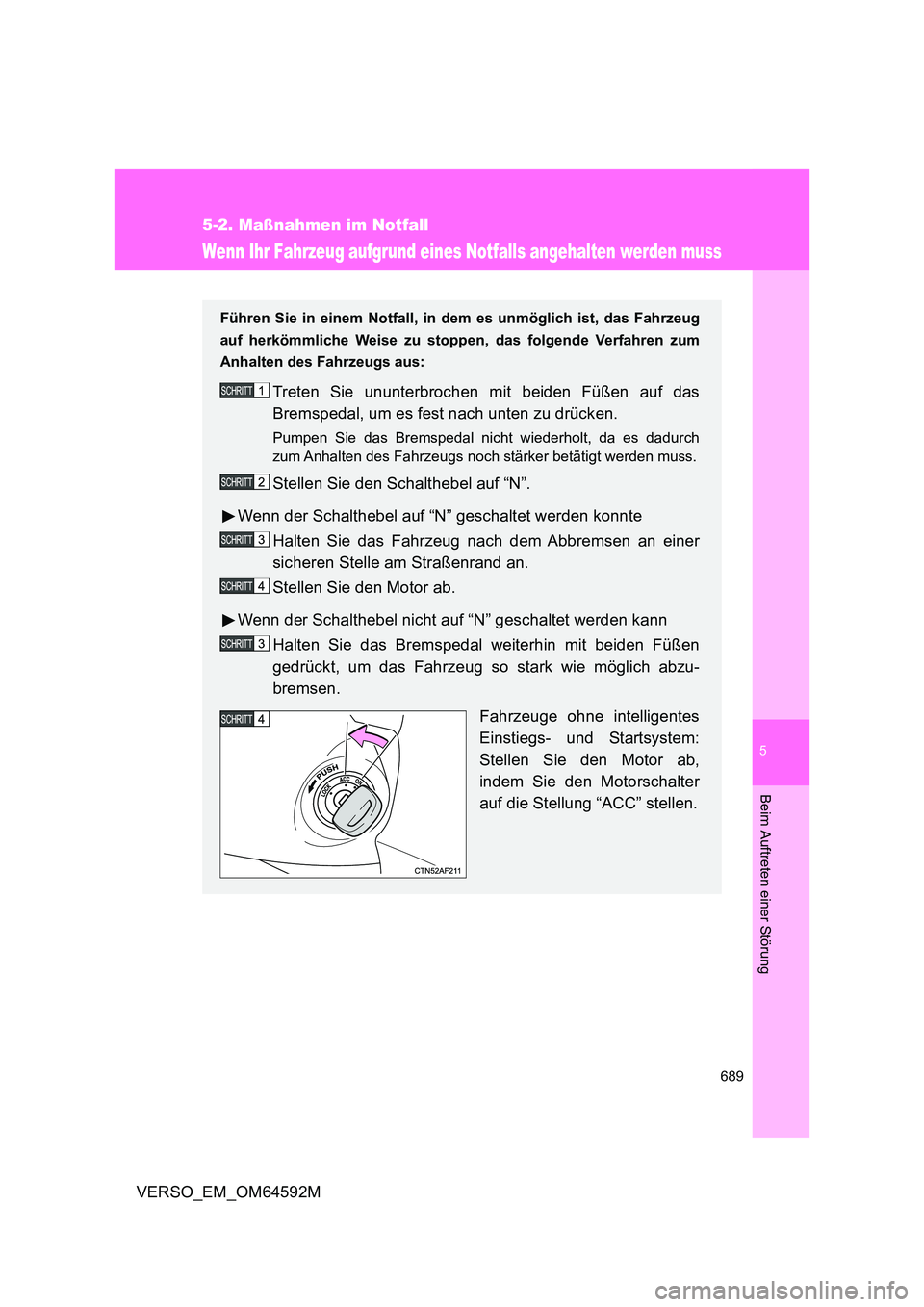

689
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M
Wenn Ihr Fahrzeug aufgrund eines Notfalls angehalten werden muss
Führen Sie in einem Notfall, in dem es unmöglich ist, das Fahrzeug
auf herkömmliche Weise zu stoppen, das folgende Verfahren zum
Anhalten des Fahrzeugs aus:
Treten Sie ununterbrochen mit beiden Füßen auf das
Bremspedal, um es fest nach unten zu drücken.
Pumpen Sie das Bremspedal nicht wiederholt, da es dadurch
zum Anhalten des Fahrzeugs noch stärker betätigt werden muss.
Stellen Sie den Schalthebel auf “N”.
Wenn der Schalthebel auf “N” geschaltet werden konnte
Halten Sie das Fahrzeug nach dem Abbremsen an einer
sicheren Stelle am Straßenrand an.
Stellen Sie den Motor ab.
Wenn der Schalthebel nicht auf “N” geschaltet werden kann
Halten Sie das Bremspedal weiterhin mit beiden Füßen
gedrückt, um das Fahrzeug so stark wie möglich abzu-
bremsen.
Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem:
Stellen Sie den Motor ab,
indem Sie den Motorschalter
auf die Stellung “ACC” stellen.

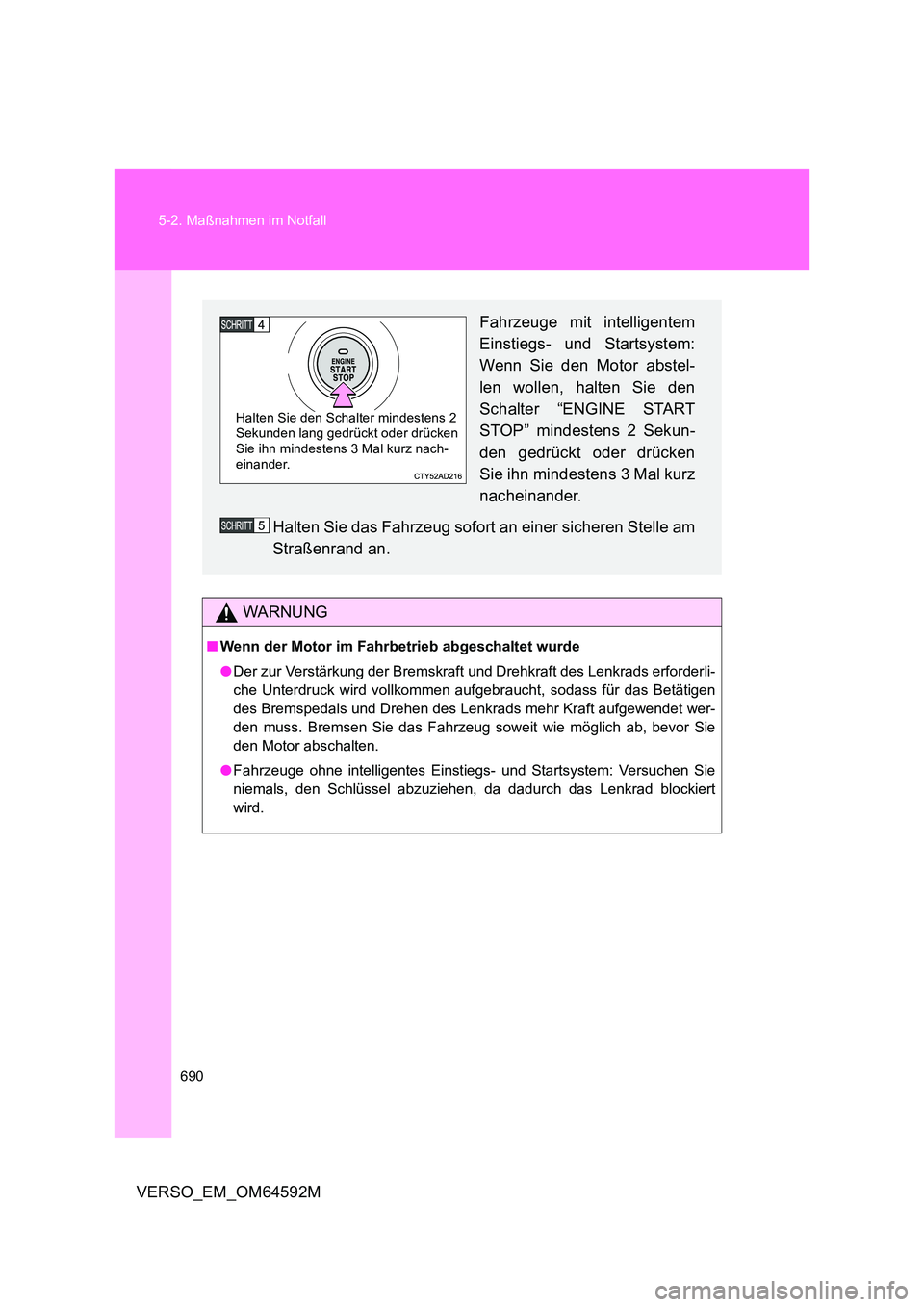

690
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M
WARNUNG
■ Wenn der Motor im Fahrbetrieb abgeschaltet wurde
● Der zur Verstärkung der Bremskraft und Drehkraft des Lenkrads erforderli-
che Unterdruck wird vollkommen aufgebraucht, sodass für das Betätigen
des Bremspedals und Drehen des Lenkrads mehr Kraft aufgewendet wer-
den muss. Bremsen Sie das Fahrzeug soweit wie möglich ab, bevor Sie
den Motor abschalten.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Versuchen Sie
niemals, den Schlüssel abzuziehen, da dadurch das Lenkrad blockiert
wird.
Fahrzeuge mit intelligentem
Einstiegs- und Startsystem:
Wenn Sie den Motor abstel-
len wollen, halten Sie den
Schalter “ENGINE START
STOP” mindestens 2 Sekun-
den gedrückt oder drücken
Sie ihn mindestens 3 Mal kurz
nacheinander.
Halten Sie das Fahrzeug sofort an einer sicheren Stelle am
Straßenrand an.
Halten Sie den Schalter mindestens 2 Sekunden lang gedrückt oder drücken Sie ihn mindestens 3 Mal kurz nach-
einander.
