TOYOTA VERSO 2016 Betriebsanleitungen (in German)

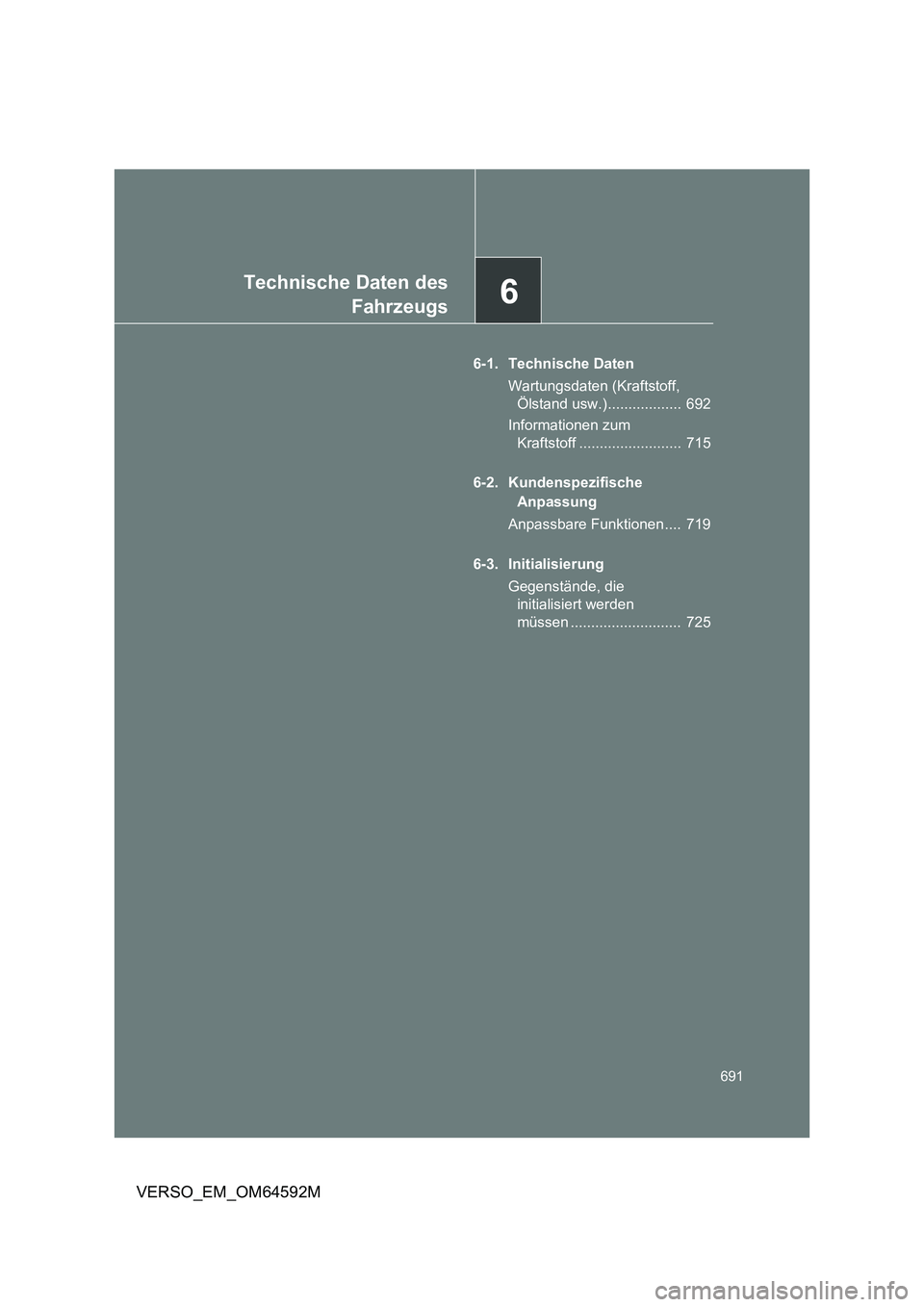

6Technische Daten des
Fahrzeugs
691
VERSO_EM_OM64592M
6-1. Technische Daten
Wartungsdaten (Kraftstoff,
Ölstand usw.).................. 692
Informationen zum
Kraftstoff ......................... 715
6-2. Kundenspezifische
Anpassung
Anpassbare Funktionen .... 719
6-3. Initialisierung
Gegenstände, die
initialisiert werden
müssen ........................... 725

692
VERSO_EM_OM64592M

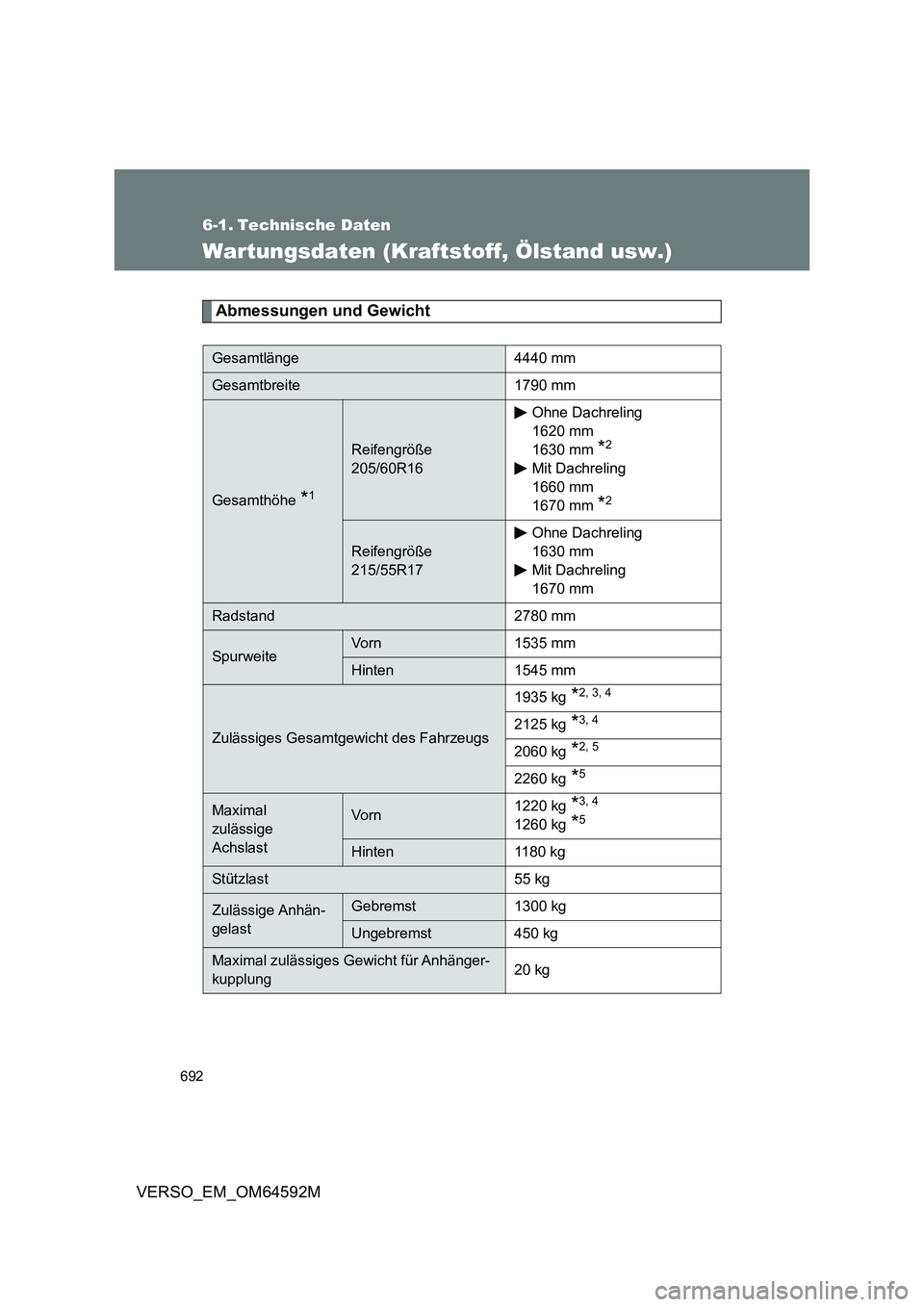

6-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge 4440 mm
Gesamtbreite 1790 mm
Gesamthöhe *1
Reifengröße
205/60R16
Ohne Dachreling
1620 mm
1630 mm *2
Mit Dachreling
1660 mm
1670 mm *2
Reifengröße
215/55R17
Ohne Dachreling
1630 mm
Mit Dachreling
1670 mm
Radstand 2780 mm
SpurweiteVorn 1535 mm
Hinten 1545 mm
Zulässiges Gesamtgewicht des Fahrzeugs
1935 kg *2, 3, 4
2125 kg *3, 4
2060 kg *2, 5
2260 kg *5
Maximal
zulässige
Achslast
Vo r n 1220 kg *3, 4
1260 kg *5
Hinten 1180 kg
Stützlast 55 kg
Zulässige Anhän-
gelast
Gebremst 1300 kg
Ungebremst 450 kg
Maximal zulässiges Gewicht für Anhänger-
kupplung 20 kg

693
6-1. Technische Daten
6
VERSO_EM_OM64592M
Technische Daten des Fahrzeugs

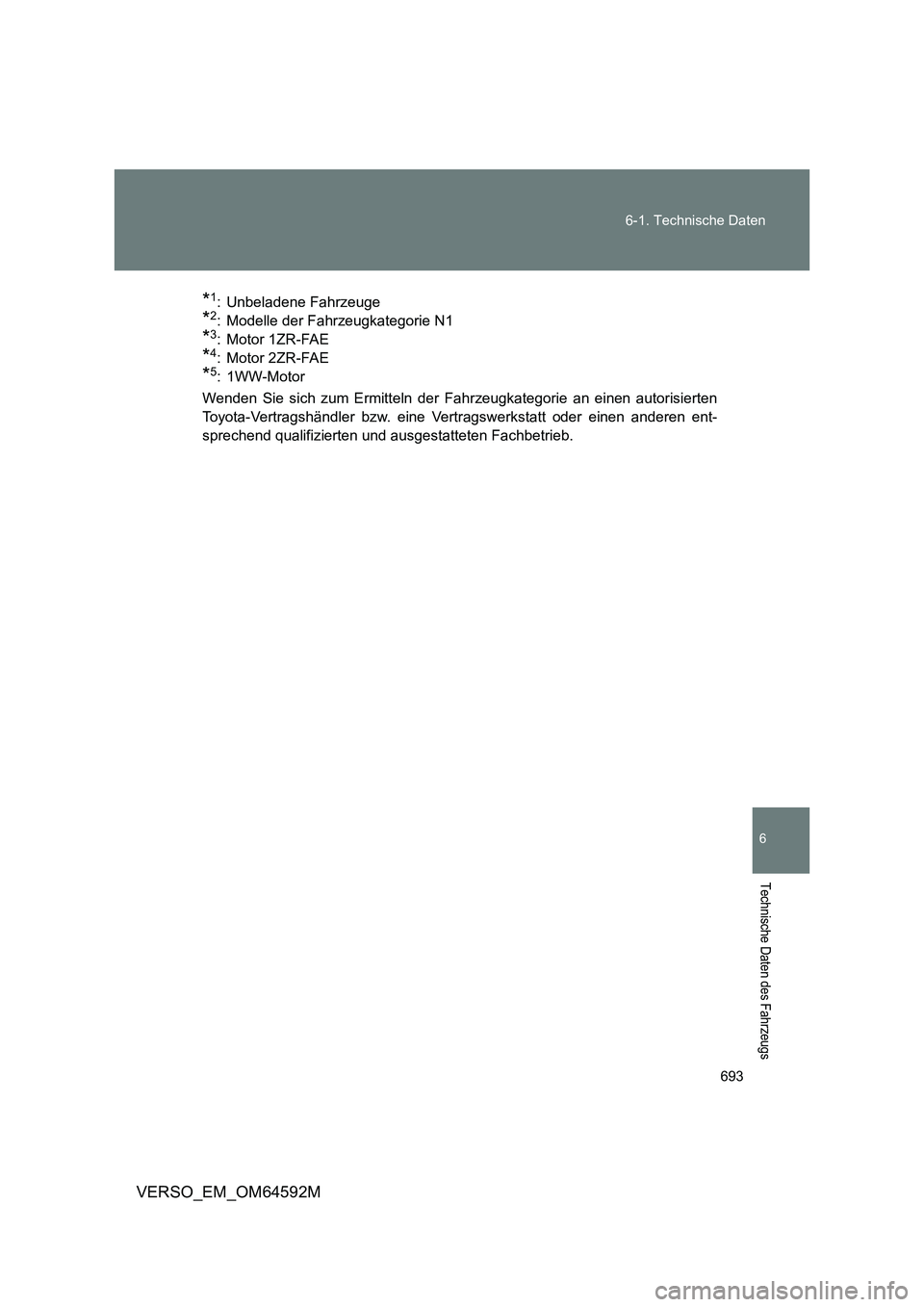

*1: Unbeladene Fahrzeuge
*2: Modelle der Fahrzeugkategorie N1
*3: Motor 1ZR-FAE
*4: Motor 2ZR-FAE
*5: 1WW-Motor
Wenden Sie sich zum Ermitteln der Fahrzeugkategorie an einen autorisierten
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen ent-
sprechend qualifizierten und ausgestatteten Fachbetrieb.

694
6-1. Technische Daten
VERSO_EM_OM64592M

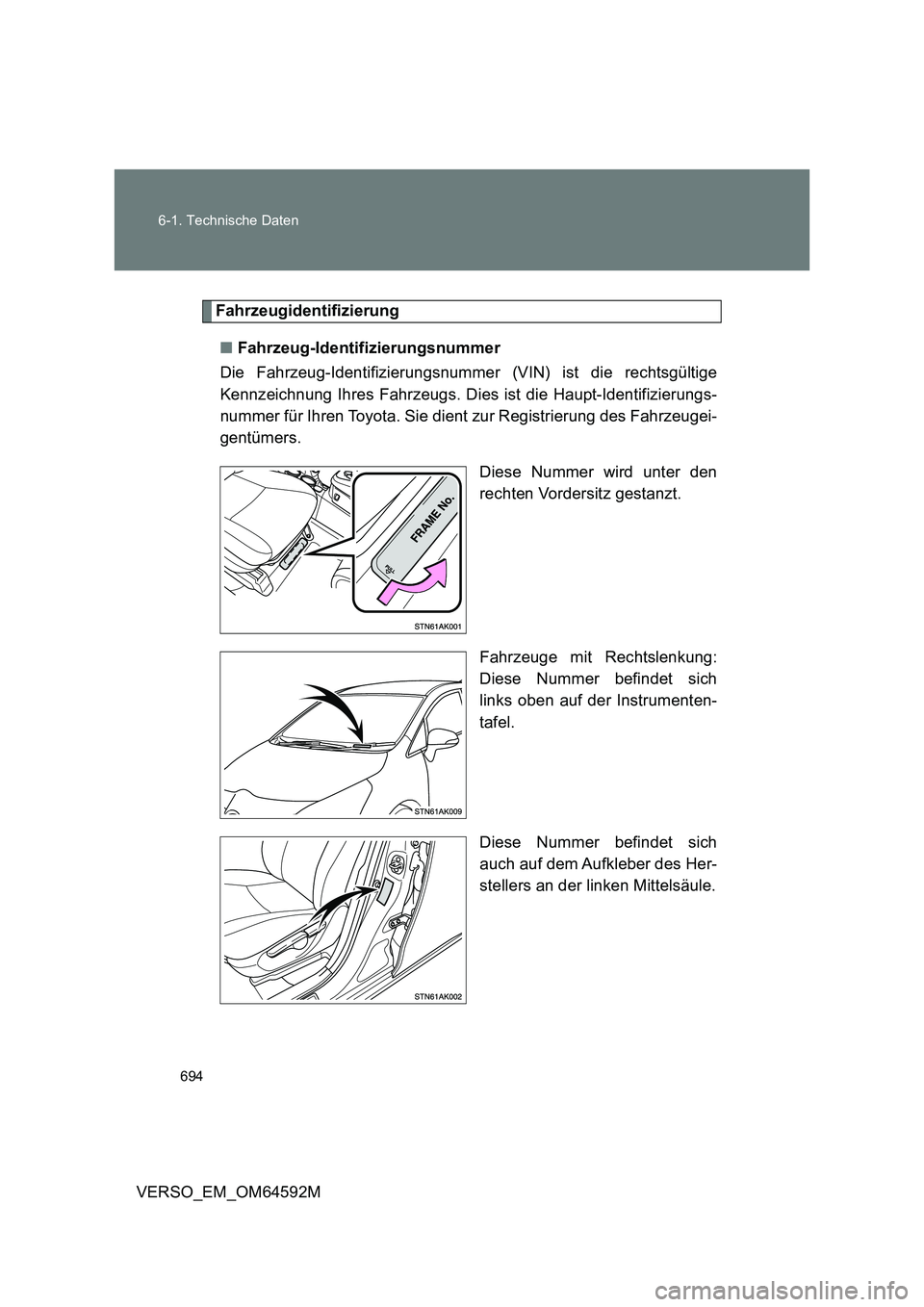

Fahrzeugidentifizierung
■ Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige
Kennzeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungs-
nummer für Ihren Toyota. Sie dient zur Registrierung des Fahrzeugei-
gentümers.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Fahrzeuge mit Rechtslenkung:
Diese Nummer befindet sich
links oben auf der Instrumenten-
tafel.
Diese Nummer befindet sich
auch auf dem Aufkleber des Her-
stellers an der linken Mittelsäule.

695
6-1. Technische Daten
6
VERSO_EM_OM64592M
Technische Daten des Fahrzeugs

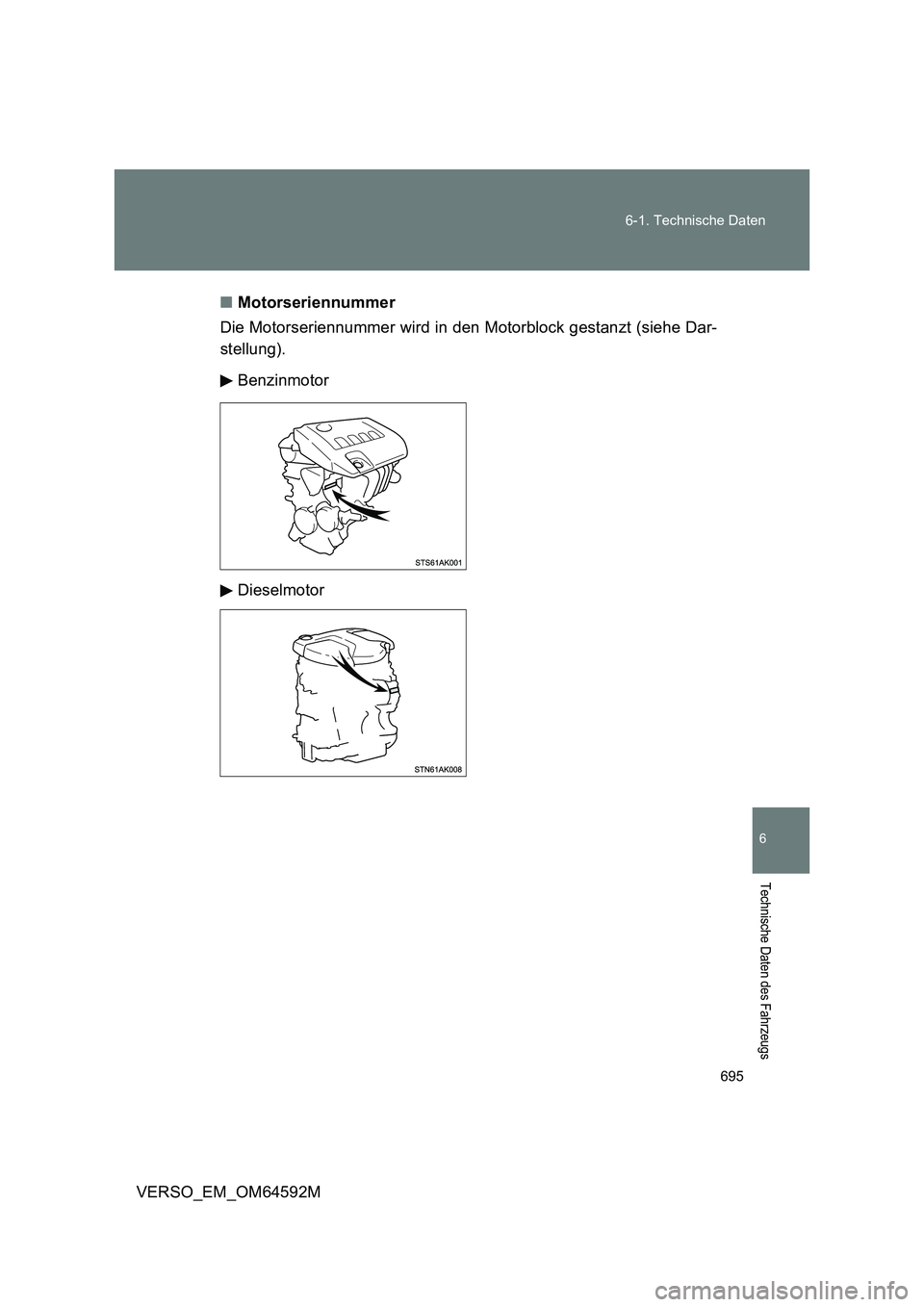

■ Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Dar-
stellung).
Benzinmotor
Dieselmotor

696
6-1. Technische Daten
VERSO_EM_OM64592M

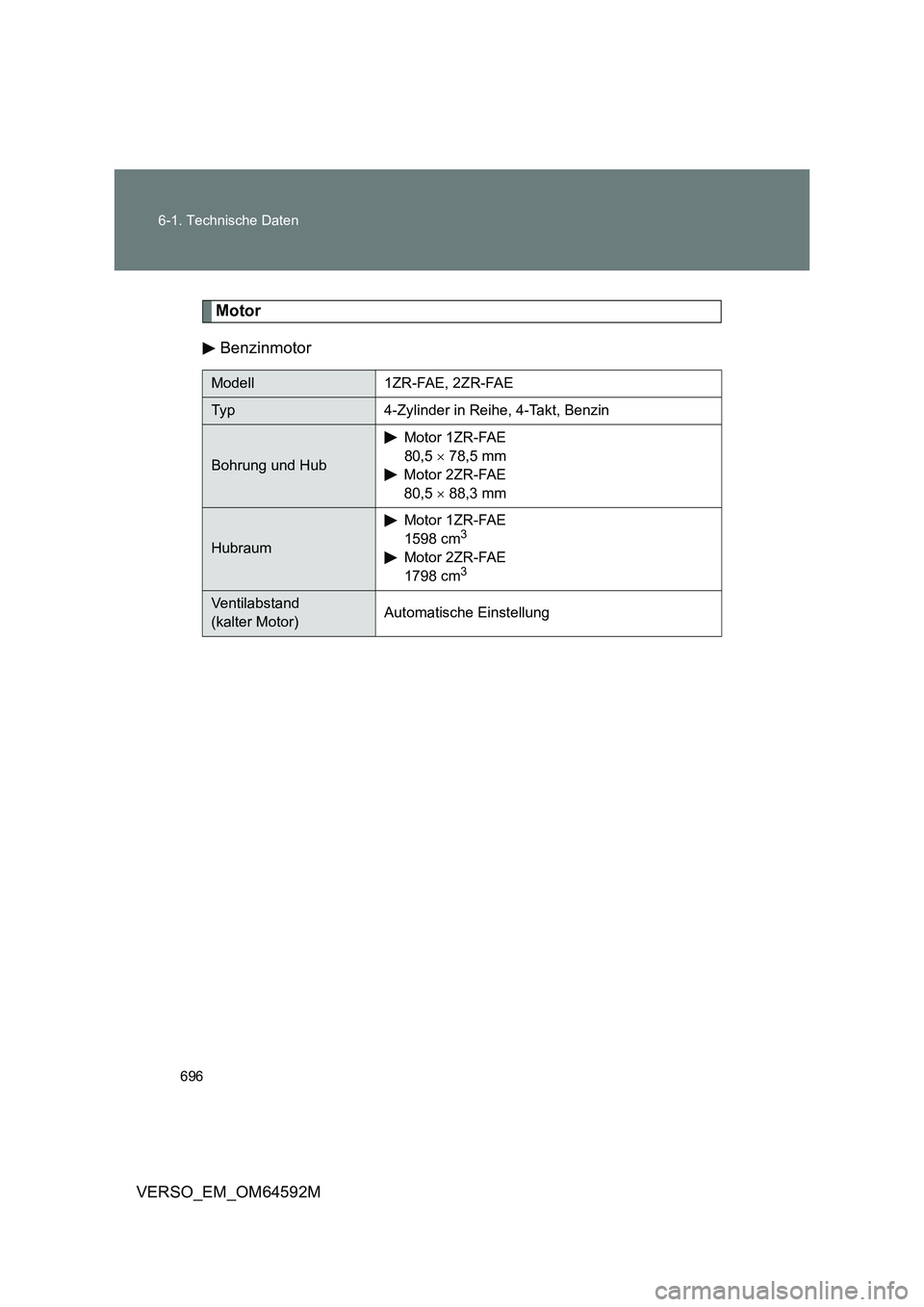

Motor
Benzinmotor
Modell 1ZR-FAE, 2ZR-FAE
Typ 4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub
Motor 1ZR-FAE
80,5  78,5 mm
Motor 2ZR-FAE
80,5  88,3 mm
Hubraum
Motor 1ZR-FAE
1598 cm3
Motor 2ZR-FAE
1798 cm3
Ventilabstand
(kalter Motor) Automatische Einstellung

697
6-1. Technische Daten
6
VERSO_EM_OM64592M
Technische Daten des Fahrzeugs

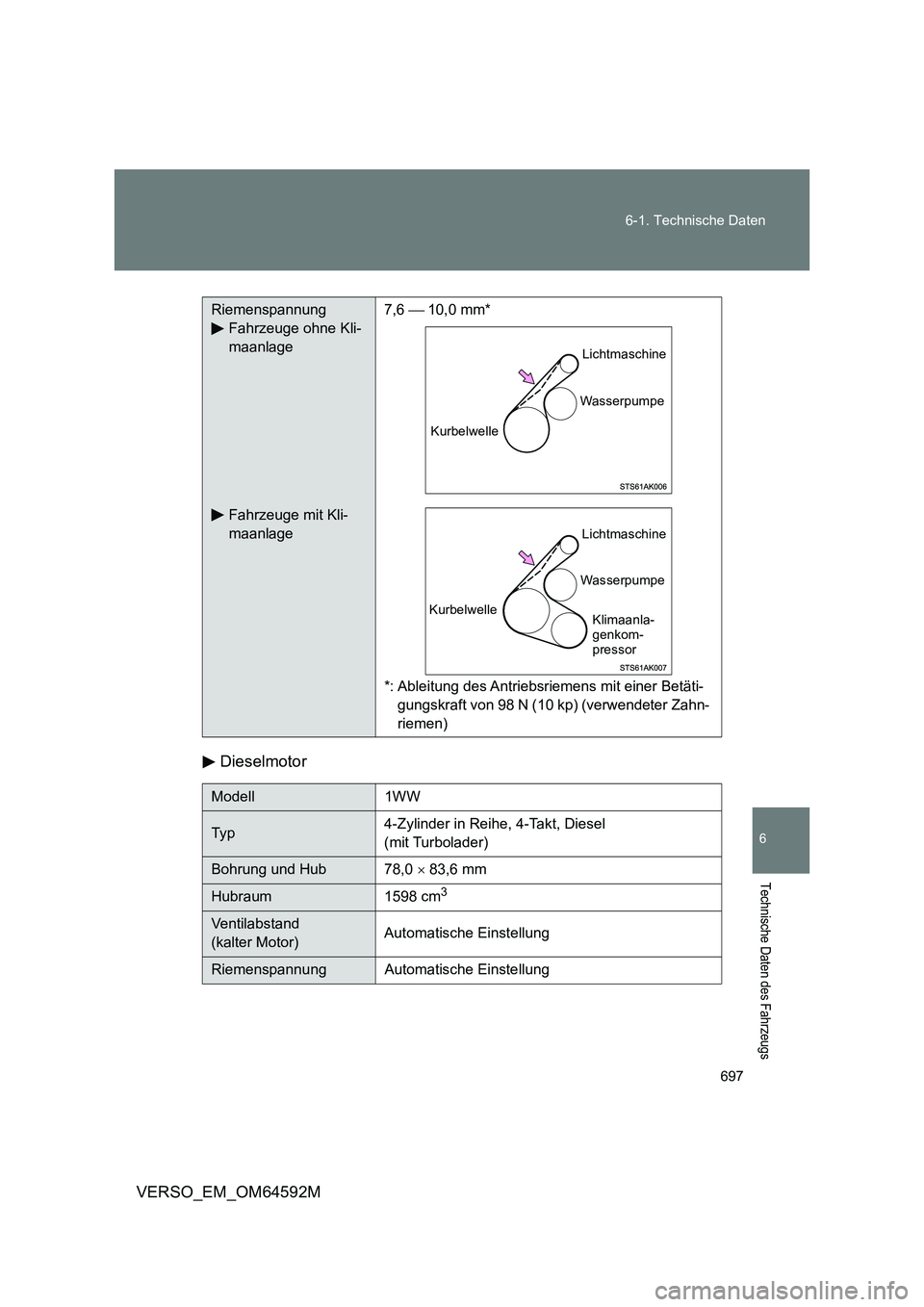

Dieselmotor
Riemenspannung
Fahrzeuge ohne Kli-
maanlage
Fahrzeuge mit Kli-
maanlage
7,6  10,0 mm*
*: Ableitung des Antriebsriemens mit einer Betäti-
gungskraft von 98 N (10 kp) (verwendeter Zahn-
riemen)
Modell 1WW
Ty p 4-Zylinder in Reihe, 4-Takt, Diesel
(mit Turbolader)
Bohrung und Hub 78,0  83,6 mm
Hubraum 1598 cm3
Ventilabstand
(kalter Motor) Automatische Einstellung
Riemenspannung Automatische Einstellung
Kurbelwelle
Lichtmaschine
Wasserpumpe
Kurbelwelle
Lichtmaschine
Wasserpumpe
Klimaanla- genkom- pressor

698
6-1. Technische Daten
VERSO_EM_OM64592M

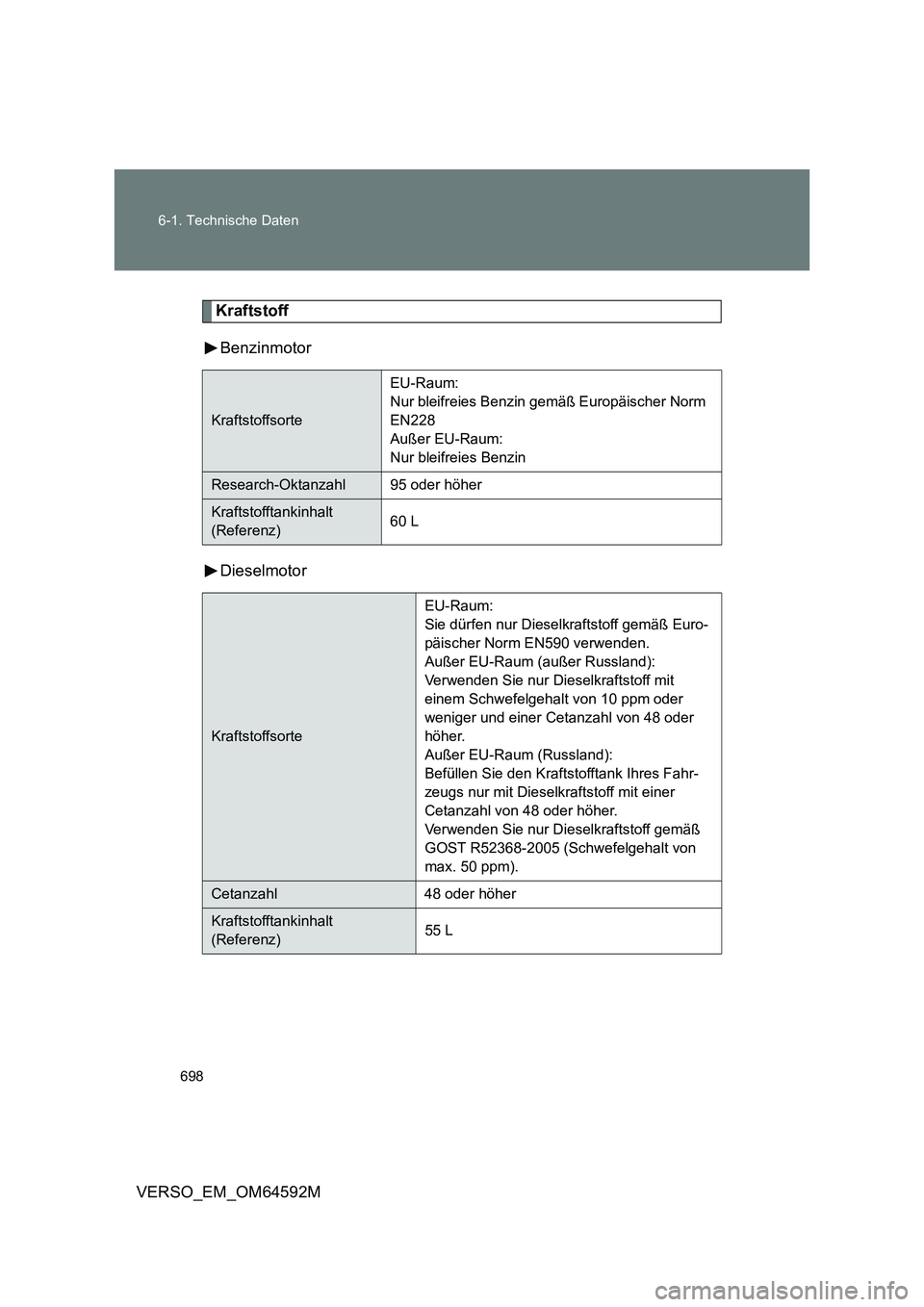

Kraftstoff
Benzinmotor
Dieselmotor
Kraftstoffsorte
EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl 95 oder höher
Kraftstofftankinhalt
(Referenz) 60 L
Kraftstoffsorte
EU-Raum:
Sie dürfen nur Dieselkraftstoff gemäß Euro-
päischer Norm EN590 verwenden.
Außer EU-Raum (außer Russland):
Verwenden Sie nur Dieselkraftstoff mit
einem Schwefelgehalt von 10 ppm oder
weniger und einer Cetanzahl von 48 oder
höher.
Außer EU-Raum (Russland):
Befüllen Sie den Kraftstofftank Ihres Fahr-
zeugs nur mit Dieselkraftstoff mit einer
Cetanzahl von 48 oder höher.
Verwenden Sie nur Dieselkraftstoff gemäß
GOST R52368-2005 (Schwefelgehalt von
max. 50 ppm).
Cetanzahl 48 oder höher
Kraftstofftankinhalt
(Referenz) 55 L

699
6-1. Technische Daten
6
VERSO_EM_OM64592M
Technische Daten des Fahrzeugs

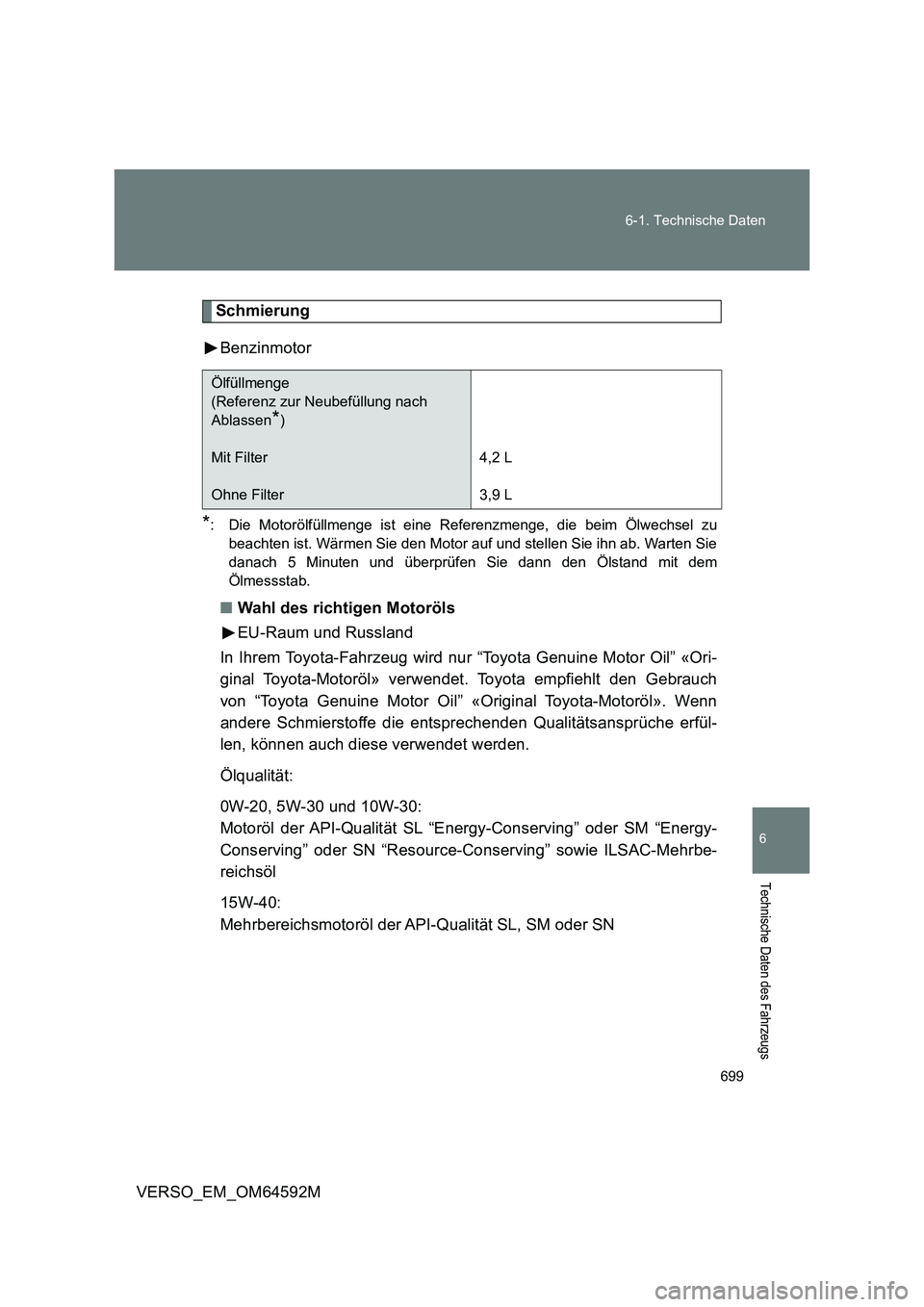

Schmierung
Benzinmotor
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu
beachten ist. Wärmen Sie den Motor auf und stellen Sie ihn ab. Warten Sie
danach 5 Minuten und überprüfen Sie dann den Ölstand mit dem
Ölmessstab.
■ Wahl des richtigen Motoröls
EU-Raum und Russland
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Ori-
ginal Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch
von “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn
andere Schmierstoffe die entsprechenden Qualitätsansprüche erfül-
len, können auch diese verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving” oder SM “Energy-
Conserving” oder SN “Resource-Conserving” sowie ILSAC-Mehrbe-
reichsöl
15W-40:
Mehrbereichsmotoröl der API-Qualität SL, SM oder SN
Ölfüllmenge
(Referenz zur Neubefüllung nach
Ablassen*)
Mit Filter
Ohne Filter
4,2 L
3,9 L

700
6-1. Technische Daten
VERSO_EM_OM64592M

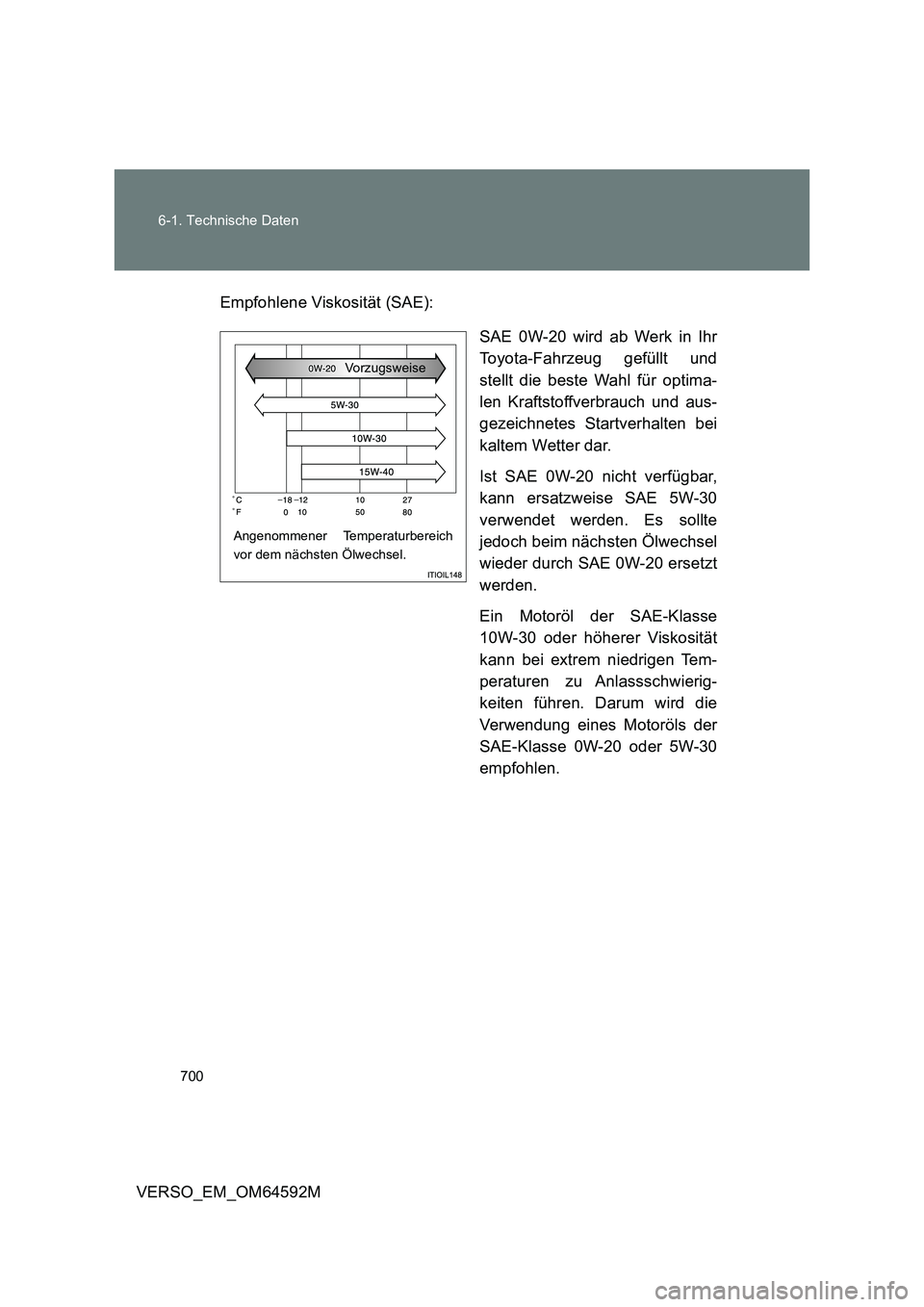

Empfohlene Viskosität (SAE):
SAE 0W-20 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und
stellt die beste Wahl für optima-
len Kraftstoffverbrauch und aus-
gezeichnetes Startverhalten bei
kaltem Wetter dar.
Ist SAE 0W-20 nicht verfügbar,
kann ersatzweise SAE 5W-30
verwendet werden. Es sollte
jedoch beim nächsten Ölwechsel
wieder durch SAE 0W-20 ersetzt
werden.
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tem-
peraturen zu Anlassschwierig-
keiten führen. Darum wird die
Verwendung eines Motoröls der
SAE-Klasse 0W-20 oder 5W-30
empfohlen.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel.
Vorzugsweise
