TOYOTA VERSO 2016 Eksploatavimo vadovas (in Lithuanian)

5
561
5-2. Ką daryti nenumatytu atveju?
Nenumatyti atvejai
VERSO_LT_OM64590

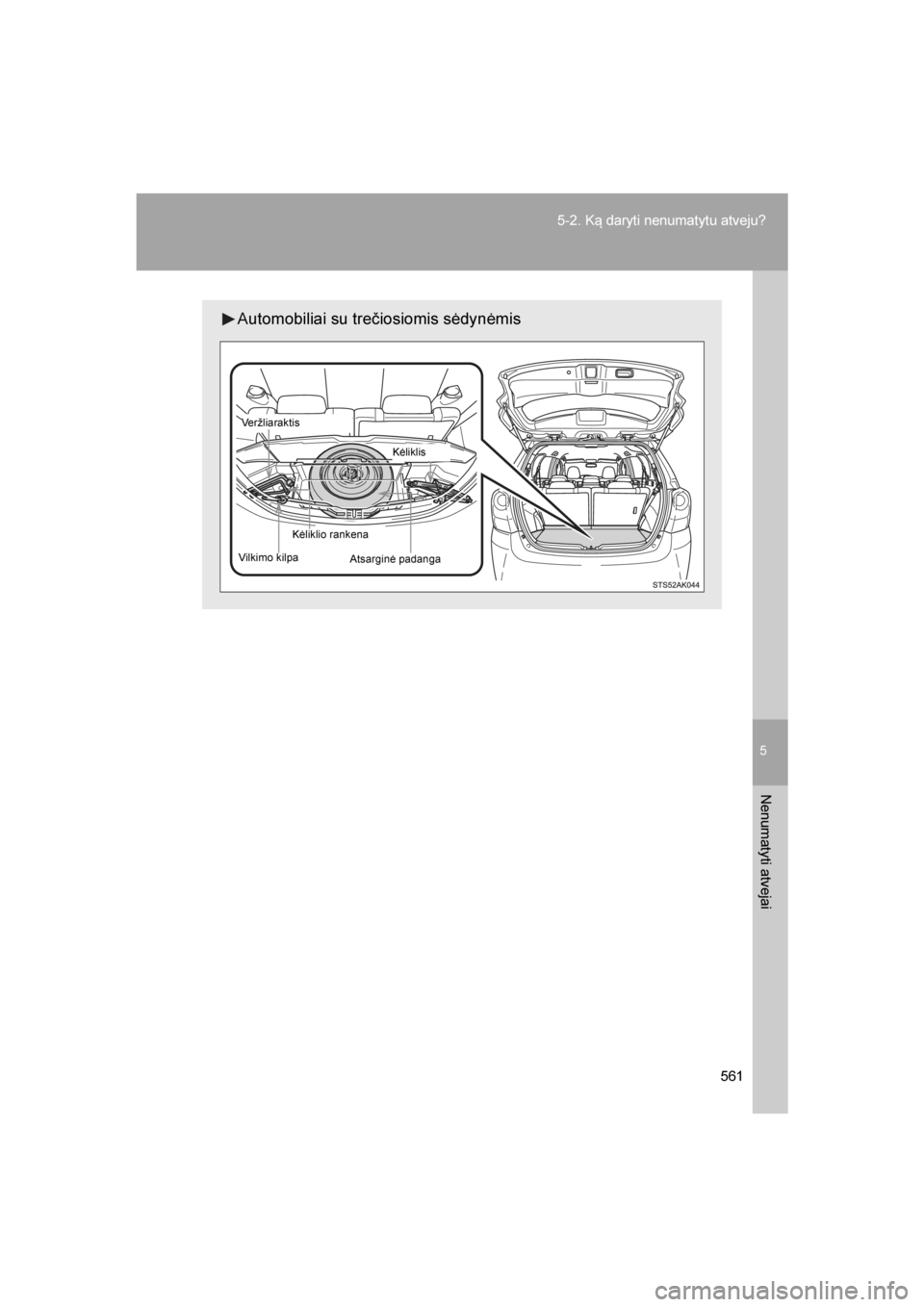

Automobiliai su trečiosiomis sėdynėmis
Atsarginė padanga
Kėliklio rankena
Kėliklis
Veržliaraktis
Vilkimo kilpa
VERSO_OM_Europe_OM64590LT.book Page 5
61 Sunday, April 3, 2016 9:27 AM

562
5-2. Ką daryti nenumatytu atveju?
VERSO_LT_OM64590
Kėliklio išėmimas (be trečiosios eilės sėdynių)
Pakelkite priekinę bagažinės
plokštę.
Išimkite kėliklį.
ETAPAS1
ETAPAS2
VERSO_OM_Europe_OM64590LT.book Page 5 62 Sunday, April 3, 2016 9:27 AM

5
563
5-2. Ką daryti nenumatytu atveju?
Nenumatyti atvejai
VERSO_LT_OM64590
Atsarginės padangos išėmimas (be trečiosios eilės sėdynių)
Pakelkite bagažinės užpakalinę dangą.
Automobiliuose su standartine atsargine padanga
Automobiliuose su atsargine kompaktine padanga
Dangą pritvirtinkite tam skirtu
kabliuku.
Atkabinkite kabliuką.
Pritvirtinkite jį.
ETAPAS1
VERSO_OM_Europe_OM64590LT.book Page 5 63 Sunday, April 3, 2016 9:27 AM

564
5-2. Ką daryti nenumatytu atveju?
VERSO_LT_OM64590
Nuimkite dangtelį.
Atsukite atsarginę padangą lai-
kantį varžtą.
Išimkite atsarginę padangą.
Automobiliuose su standartine atsargine padanga
ETAPAS2
ETAPAS3
ETAPAS4
VERSO_OM_Europe_OM64590LT.book Page 5 64 Sunday, April 3, 2016 9:27 AM

5
565
5-2. Ką daryti nenumatytu atveju?
Nenumatyti atvejai
VERSO_LT_OM64590
Automobiliuose su atsargine kompaktine padanga
Kėliklio ir atsarginės padangos išėmimas (su trečiosios eilės sėdynėmis)
Įsitikinkite, kad trečiosios eilės sėdyni\b atlošai yra vertikalioje
padėtyje.
Pakelkite bagažinės plokštę.
Būkite atsargūs, nes bagažinės
plokštė gali kristi į priekį.
Išimkite kėliklį.
Priveržti
Atpalaiduoti
ETAPAS1
ETAPAS2
ETAPAS3
VERSO_OM_Europe_OM64590LT.book Page 5 65 Sunday, April 3, 2016 9:27 AM

566
5-2. Ką daryti nenumatytu atveju?
VERSO_LT_OM64590
Išimkite papildomą dėtuvę.
Atsukite atsarginę padangą lai-
kantį varžtą.
Išimkite atsarginę padangą.
Atsarginės padangos negalima
išimti, kai tre\biosios eilės sėdynės
sulenktos.
ETAPAS4
ETAPAS5
ETAPAS6
VERSO_OM_Europe_OM64590LT.book Page 5
66 Sunday, April 3, 2016 9:27 AM

5
567
5-2. Ką daryti nenumatytu atveju?
Nenumatyti atvejai
VERSO_LT_OM64590
Nuleistos padangos keitimas
Paremkite ratus.
Automobiliuose su plieniniais
ratlankiais - atkelkite diską nuo-
žulniu rato veržliarakčio galu.
(→ 476 psl.)
Norėdami apsaugoti diską, tarp
veržliarak\bio ir disko padėkite
audinį, kaip parodyta paveikslė-
lyje.
ETAPAS1
Nuleista padangaBlokuojamas ratas
Priekyje Kairioji padanga Užpakalinis dešinysis ratas
Dešinioji
padanga
Užpakalinis kairysis ratas
Gale Kairioji padanga Prieš priekinį dešinįjį ratą
Dešinioji
padanga
Prieš priekinį kairįjį ratą
ETAPAS2
VERSO_OM_Europe_OM64590LT.book Page 5
67 Sunday, April 3, 2016 9:27 AM

568
5-2. Ką daryti nenumatytu atveju?
VERSO_LT_OM64590
Šiek tiek atsukite rat\b veržles
(viena apsuka).
Sukdami kėliklio A dalį kėliklį įsi-
statykite į jam automobilyje skirtą
vietą.
Pakelkite automobilį, kad
padanga šiek tiek pakilt\b nuo
žemės.
Išsukite visas veržles ir nuimkite
padangą.
Padangą padėkite taip, kad išo-
rinė padangos pusė būtų viršuje –
tokiu būdu diskas nesusibraižys.
ETAPAS3
ETAPAS4
ETAPAS5
ETAPAS6
VERSO_OM_Europe_OM64590LT.book Page 5
68 Sunday, April 3, 2016 9:27 AM

5
569
5-2. Ką daryti nenumatytu atveju?
Nenumatyti atvejai
VERSO_LT_OM64590
Atsarginės padangos uždėjimas
Nuvalykite ratus, nuo tekint\b
pavirši\b pašalinkite visus pašali-
nius daiktus.
Jei montuojant ratą metalinės
dalys gerai nesusiglaudžia tekin-
tais paviršiais, rato veržlės gali
atsilaisvinti ir vairuojant ratas gali
nukristi.
Įsukite rato veržles ir vienodai priveržkite jas ranka kuo tvir-
čiau.
Rato su plieniniu ratlankiu keitimas (su kompaktine atsargine
padanga)
Veržles sukite tol, kol rato diskas
susilies su rato paviršiumi.
Rato su lengvojo lydinio ratlankiu keitimas ratu su plieniniu ratlan-
kiu (arba kompaktine atsargine padanga) Veržles sukite tol, kol rato diskas
susilies su rato paviršiumi.
ETAPAS1
ETAPAS2
Išgaubta dalis
Rato
disko
lizdas
Išgaubta dalis
Rato
disko
lizdas
VERSO_OM_Europe_OM64590LT.book Page 5 69 Sunday, April 3, 2016 9:27 AM

570
5-2. Ką daryti nenumatytu atveju?
VERSO_LT_OM64590
Nuleiskite automobilį ant žemės.
Priveržkite kiekvieną veržlę 2 – 3
kartus paveikslėlyje nurodyta
eilės tvarka.
Sukimo jėga:
103 N·m
Automobiliuose su plieniniais
ratlankiais, išskyrus automobilius
su padang\b slėgio įspėjamąja
sistema arba kompaktiška atsar-
gine padanga: rato diską uždė-
kite atgal.
Kai kuriuose modeliuose reikia
sulyginti rato diską su vožtuvais,
kaip parodyta paveikslėlyje.
Nuleistą padangą, įrankius ir kėliklį sudėkite į jiems skirtas vie-
tas.
ETAPAS3
ETAPAS4
ETAPAS5
ETAPAS6
VERSO_OM_Europe_OM64590LT.book Page 5
70 Sunday, April 3, 2016 9:27 AM
