TOYOTA VERSO 2016 Lietošanas Instrukcija (in Latvian)

491
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
VERSO_LV_OM64590
7ALT*2120 A
Uzlādes sistēma, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Elektriskais stūres pastiprinātājs
GLOW
*180 A Motora kvēlsve\fu sistēma
9 EPS
*180 A Elektriskais stūres pastiprinātājs
10 P-SYSTEM
*230 A VALVEMATIC sistēma
11 FUEL HTR
*150 A Degvielas sildītājs.
12 P/I
*250 A
EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start sistēma
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
DrošinātājsAmpēriKontūrs
VERSO_OM_Europe_OM64590LV.book Page 491 Sunday, April 10, 2016 5:26 PM

492
4-3. Apkope saviem spēkiem
VERSO_LV_OM64590
16 SPARE 10 A Rezerves drošinātājs
17 SPARE 30 A Rezerves drošinātājs
18 SPARE 20 A Rezerves drošinātājs
19
EFI MAIN
NO.2
*17,5 A Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudz-
punktu degvielas iesmidzes sis-
tēma
20 ECU-B2 10 A Viedā iekļuves un starta sistēma,
gaisa kondicionēšanas sistēma,
logu elektropievads, tuneļa ECU
21 D.C.C. ĪSS Nav kontūra
22 ECU-B 10 A Skalas un mērinstrumenti, papildu
akumulators, dubultā slēgšanas
sistēma, bezvadu tālvadība, viedā
iekļuves un starta sistēma
23 RAD NO.1
*220 A Audio sistēma
24 DOME 10 A Bagāžas nodalījuma apgaismo-
jums, kosmētikas lukturīši, sliekšņa
apgaismojums, lasīšanas/salona
apgaismojums, kāju nišas apgais-
mojums
25 AM2 NO.2 7,5 A Startēšanas sistēma
26 TURN-HAZ 10 A Virzienmaiņas signāli, avārijas sig-
nāli
27 ETCS
*210 A Elektroniskā droseles kontroles sis-
tēma
28 AM2 30 A Startēšanas sistēma
29 STRG LOCK 20 A Stūres bloķētāja sistēmas
30 IGT/INJ
*215 A Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudz-
punktu degvielas iesmidzes sis-
tēma
DrošinātājsAmpēriKontūrs
VERSO_OM_Europe_OM64590LV.book Page
492 Sunday, April 10, 2016 5:26 PM

493
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
VERSO_LV_OM64590
31
EFI MAIN*220 A Daudzpunktu degvielas iesmidzes
sistēma/sekvenciālā daudzpunktu
degvielas iesmidzes sistēma, EFI
NO.1, EFI NO.2
FUEL PUMP
*130 A Degvielas sūknis
32 HORN 15 A Signāltaure
33 IG2 15 A IGN, METER
34 HTR SUB NO.1 50 A
*1
Gaisa kondicionēšanas sistēmas
30 A*2
35 HTR*150 A Gaisa kondicionēšanas sistēmas
36 HTR SUB NO.2 30 A Gaisa kondicionēšanas sistēmas
37 HTR SUB NO.3 30 A Gaisa kondicionēšanas sistēmas
38PWR OUTLET15 AStrāvas izvads
39 ABS NO.2 30 A Bremžu pretbloķēšanās sistēmas,
VSC+
40 STV HTR
*125 A Elektriskais sildītājs
41 EFI NO.4
*120 A Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudz-
punktu degvielas iesmidzes sis-
tēma
42 IG2 NO.2
*27,5 A: Startēšanas sistēma
43 EFI NO.2 15 A
*1
Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudz-
punktu degvielas iesmidzes sis-
tēma, Stop & Start sistēma
10 A
*2
Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudz-
punktu degvielas iesmidzes sis-
tēma
DrošinātājsAmpēriKontūrs
VERSO_OM_Europe_OM64590LV.book Page 493 Sunday, April 10, 2016 5:26 PM

494
4-3. Apkope saviem spēkiem
VERSO_LV_OM64590
*1: Automobiļi ar dīzeļmotoru
*2: Automobiļi ar benzīna motoru
*3: Automobiļi bez viedās iekļuves un starta sistēmas
*4: Automobiļi ar halogēna starmešiem
*5: Automobiļi ar ksenona starmešiem
44 EFI NO.1
7,5 A
*1
Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudz-
punktu degvielas iesmidzes sis-
tēma
10 A*2
Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudz-
punktu degvielas iesmidzes sis-
tēma
45 H-LP RH HI 10 A Labās puses starmeši (tālās gais-
mas)
*4, labās puses starmešu sole-
noīds
*5
46 H-LP LH HI 10 A Kreisās puses starmeši (tālās gais-
mas)*4, Kreisās puses starmešu
solenoīds
*5
47 H-LP RH LO 10 A
*4Labās puses starmeši, (tuvās gais-
mas)
15 A
*5Labās puses ksenona starmeši
(tuvās un tālās gaismas)
48 H-LP LH LO 10 A
*4Kreisās puses starmeši, (tuvās
gaismas)
15 A
*5Kreisās puses ksenona starmeši
(tuvās un tālās gaismas)
49 RDI EFI
*15 A Elektriskais dzesēšanas ventilators
50 CDS EFI
*15 A Elektriskais dzesēšanas ventilators
DrošinātājsAmpēriKontūrs
VERSO_OM_Europe_OM64590LV.book Page 494 Sunday, April 10, 2016 5:26 PM

495
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
VERSO_LV_OM64590
■

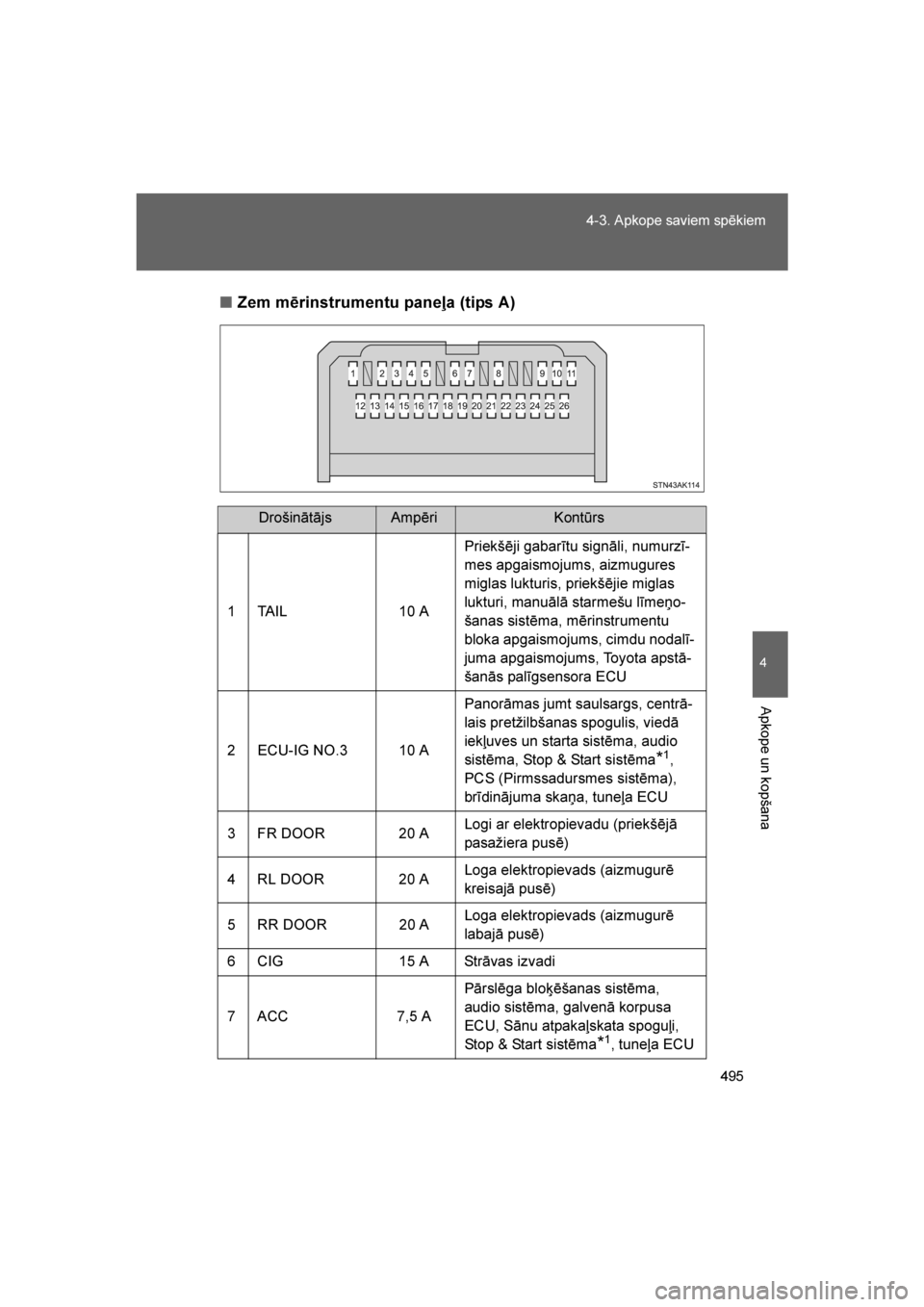

Zem mērinstrumentu paneļa (tips A)
DrošinātājsAmpēriKontūrs
1 TAIL 10 A Priekšēji gabarītu signāli, numurzī-
mes apgaismojums, aizmugures
miglas lukturis, priekšējie miglas
lukturi, manuālā starmešu līmeņo-
šanas sistēma, mērinstrumentu
bloka apgaismojums, cimdu nodalī-
juma apgaismojums, Toyota apstā-
šanās palīgsensora ECU
2 ECU-IG NO.3 10 A Panorāmas jumt saulsargs, centrā-
lais pretžilbšanas spogulis, viedā
iekļuves un starta sistēma, audio
sistēma, Stop & Start sistēma
*1,
PCS (Pirmssadursmes sistēma),
brīdinājuma skaņa, tuneļa ECU
3 FR DOOR 20 A Logi ar elektropievadu (priekšējā
pasažiera pusē)
4 RL DOOR 20 A Loga elektropievads (aizmugurē
kreisajā pusē)
5 RR DOOR 20 A Loga elektropievads (aizmugurē
labajā pusē)
6 CIG 15 A Strāvas izvadi
7 ACC 7,5 A Pārslēga bloķēšanas sistēma,
audio sistēma, galvenā korpusa
ECU, Sānu atpakaļskata spoguļi,
Stop & Start sistēma
*1, tuneļa ECU
VERSO_OM_Europe_OM64590LV.book Page
495 Sunday, April 10, 2016 5:26 PM

496
4-3. Apkope saviem spēkiem
VERSO_LV_OM64590
8 MIR HTR 10 A Sānu atpakaļskata spoguļu sildītāji
9 RR FOG 7,5 A Aizmugures miglas lukturis
10 IGN 7,5 A Stūres bloķēšanas sistēma, SRS
drošības spilvenu sistēma, daudz-
punktu degvielas iesmidzes sis-
tēma/sekvenciālā daudzpunktu
degvielas sistēma, tuneļa ECU
11 METER 7,5 A Mērinstrumenti un rādītāji, Stop &
Start sistēma
*1
12 SEAT HTR 15 A Sēdekļu sildītāji
13 HTR-IG 10 A Gaisa kondicionētāja sistēma, strā-
vas izvads
14 WIPER 25 A Vējstikla tīrītāji, tīrītāji ar lietus sen-
soru
15 RR WIPER 15 A Aizmugures loga tīrītājs
16 WASHER 15 A Vējstikla skalotājs, aizmugures
loga skalotājs
17 ECU-IG NO.1 10 A Galvenais ECU
*2, elektriskie dzes-
ēšanas ventilatori, pārslēga bloķē-
tāja sistēma, bremžu
pretbloķēšanās sistēma. stūres
sensors, brīvgaitas ātruma sen-
sors, VSC+, starmešu tīrītāji,
SEQUENTIAL slēdzis, automātiskā
starmešu līmeņošanas sistēma,
elektriskais stūres pastiprinātājs
18 ECU-IG NO.2 10 A Atpakaļgaitas signāli, uzlādes sis-
tēma
*2, avārijas signāli, aizmugu-
res loga sildītājs, priekšējā
pasažiera drošības jostas atgādi-
nātājs, “PASSENGER AIRBAG”
indikators, gaisa kondicionēšanas
sistēma, Toyota stāvvietas palīgsis-
tēmas sensora indikators
DrošinātājsAmpēriKontūrs
VERSO_OM_Europe_OM64590LV.book Page 496 Sunday, April 10, 2016 5:26 PM

497
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
VERSO_LV_OM64590
*1: Automobiļi ar dīzeļmotoru
*2: Automobiļi ar benzīna motoru
*3: Automobiļi bez viedās iekļuves un starta sistēmas
19 OBD 7,5 A Borta diagnostikas sistēma
20 STOP 10 A
Bremžu signāli, trešais bremžu sig-
nāls, bremžu pretbloķēšanās sis-
tēma, VSC+, pārslēga bloķēšanas
sistēma, startera sistēma
21 SUNROOF 20 A Panorāmas jumta saulsargs
22 DOOR 25 A Centrālās slēdzenes sistēma
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Dienas gaitas gaismas
25 FR FOG 7,5 A Priekšējie miglas lukturi
26 AM1
*37,5 A Startēšanas sistēma
DrošinātājsAmpēriKontūrs
VERSO_OM_Europe_OM64590LV.book Page 497 Sunday, April 10, 2016 5:26 PM

498
4-3. Apkope saviem spēkiem
VERSO_LV_OM64590
■

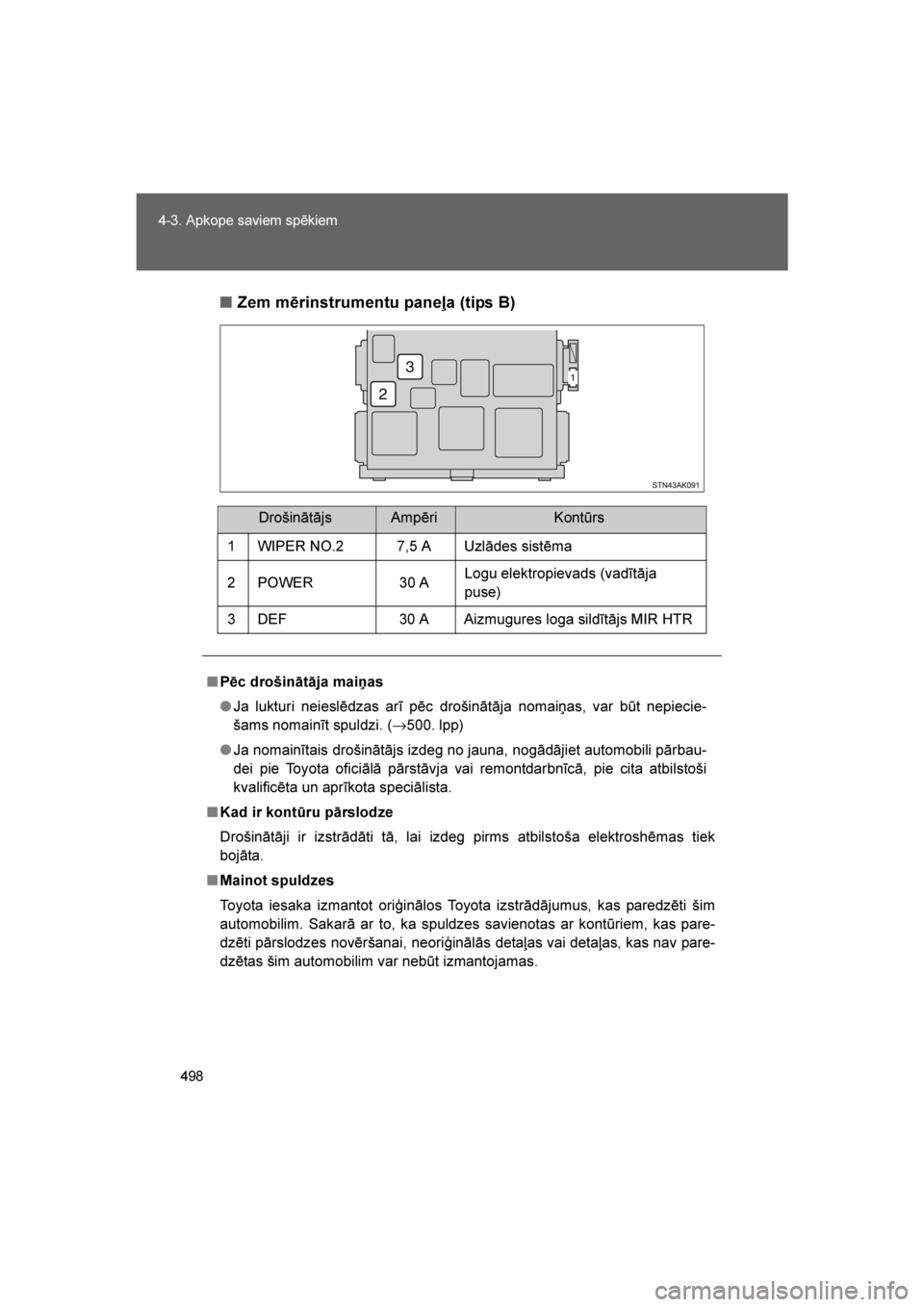

Zem mērinstrumentu paneļa (tips B)
DrošinātājsAmpēriKontūrs
1 WIPER NO.2 7,5 A Uzlādes sistēma
2 POWER 30 A Logu elektropievads (vadītāja
puse)
3 DEF 30 A Aizmugures loga sildītājs MIR HTR
■ Pēc drošinātāja mai\bas
●Ja lukturi neieslēdzas arī pēc drošinātāja nomaiņas, var būt nepiecie-
šams nomainīt spuldzi. ( →500. lpp)
● Ja nomainītais drošinātājs izdeg no jauna, nogādājiet automobili pārbau-
dei pie Toyota oficiālā pārstāvja vai remontdarbnīcā, pie cita atbilstoši
kvalificēta un aprīkota speciālista.
■ Kad ir kontūru pārslodze
Drošinātāji ir izstrādāti tā, lai izdeg pirms atbilstoša elektroshēmas tiek
bojāta.
■ Mainot spuldzes
Toyota iesaka izmantot oriģinālos Toyota izstrādājumus, kas paredzēti šim
automobilim. Sakarā ar to, ka spuldzes savienotas ar kontūriem, kas pare-
dzēti pārslodzes novēršanai, neoriģinālās detaļas vai detaļas, kas nav pare-
dzētas šim automobilim var nebūt izmantojamas.
VERSO_OM_Europe_OM64590LV.book Page 498 Sunday, April 10, 2016 5:26 PM

499
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
VERSO_LV_OM64590
UZMANĪBU
■
Lai novērstu sistēma bojājumus un automobiļa aizdegšanos
Ievērojiet sekojošos brīdinājumus.
To neievērojot, var izraisīt bojājumus un iespējams ugunsgrēks vai ievaino-
jumi.
●Nekad nelietojiet drošinātājus ar augstāku spriegumu vai jebkādu citu
priekšmetu drošinātāja vietā.
● Vienmēr lietojiet oriģinālos Toyota drošinātājus vai ekvivalentus.
Nekad neaizstājiet drošinātāju ar vadu, arī pagaidu fiksācijai.
● Nepārveidojiet drošinātājus vai drošinātāju nodalījumu.
PIEZĪME
■Pirms maināt drošinātājus.
Lieciet elektrisko pārslodzi pēc iespējas ātrāk atklāt un saremontēt oficiālam
Toyota pārstāvim vai remontdarbnīcai, citam atbilstoši kvalificētam un aprī-
kotam speciālistam.
VERSO_OM_Europe_OM64590LV.book Page 499 Sunday, April 10, 2016 5:26 PM

500
4-3. Apkope saviem spēkiem
VERSO_LV_OM64590

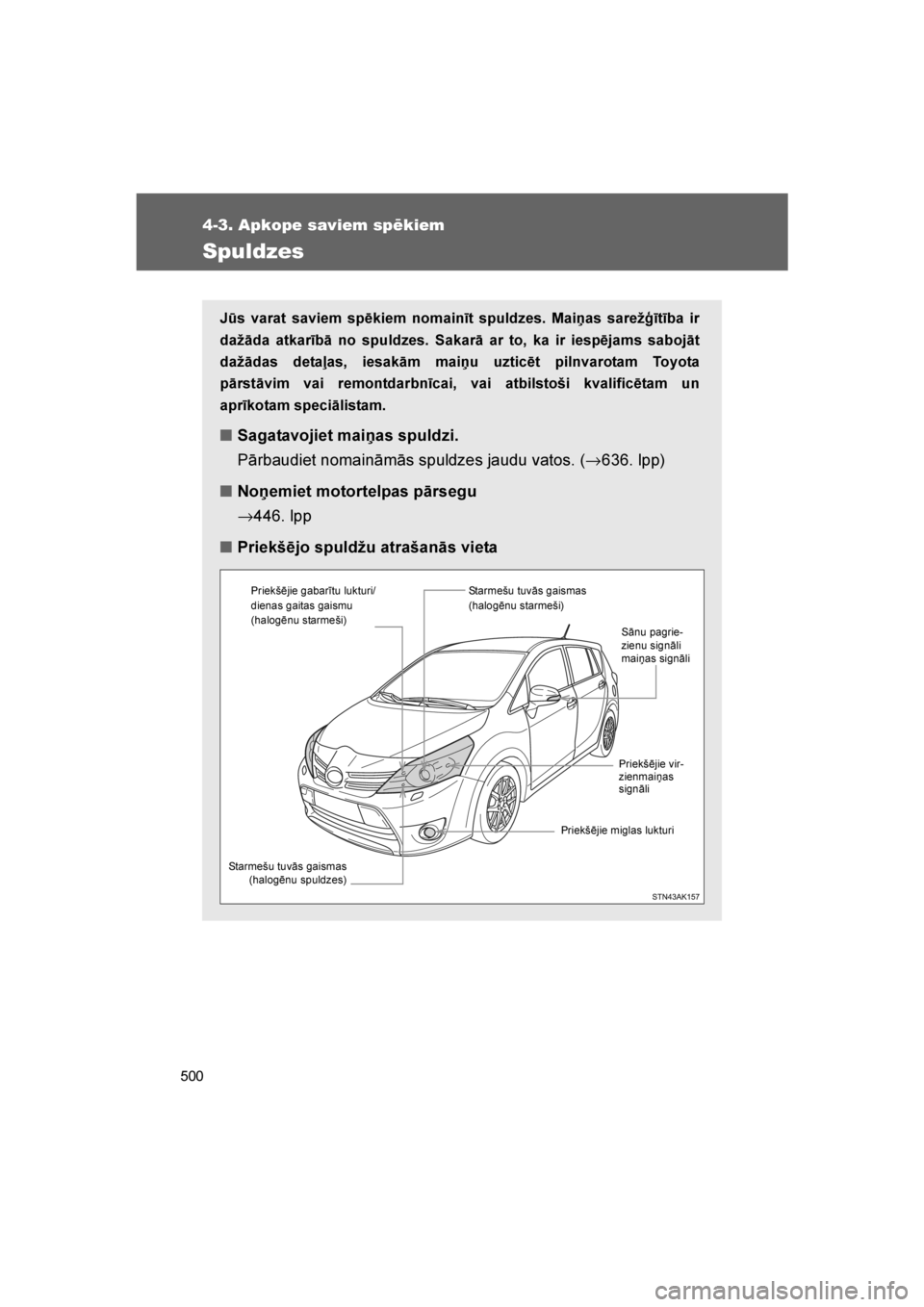

Spuldzes
Jūs varat saviem spēkiem nomainīt spuldzes. Mai\bas sarežģītība ir
dažāda atkarībā no spuldzes. Sakarā ar to, ka ir iespējams sabojāt
dažādas detaļas, iesakām mai\bu uzticēt pilnvarotam Toyota
pārstāvim vai remontdarbnīcai, vai atbilstoši kvalificētam un
aprīkotam speciālistam.
■Sagatavojiet maiņas spuldzi.
Pārbaudiet nomaināmās spuldzes jaudu vatos. ( →636. lpp)
■ Noņemiet motortelpas pārsegu
→446. lpp
■ Priekšējo spuldžu atrašanās vieta
Starmešu tuvās gaismas
(halogēnu spuldzes)
Starmešu tuvās gaismas
(halogēnu starmeši)
Priekšējie vir-
zienmaiņas
signāli
Priekšējie miglas lukturi
Priekšējie gabarītu lukturi/
dienas gaitas gaismu
(halogēnu starmeši)
Sānu pagrie-
zienu signāli
maiņas signāli
