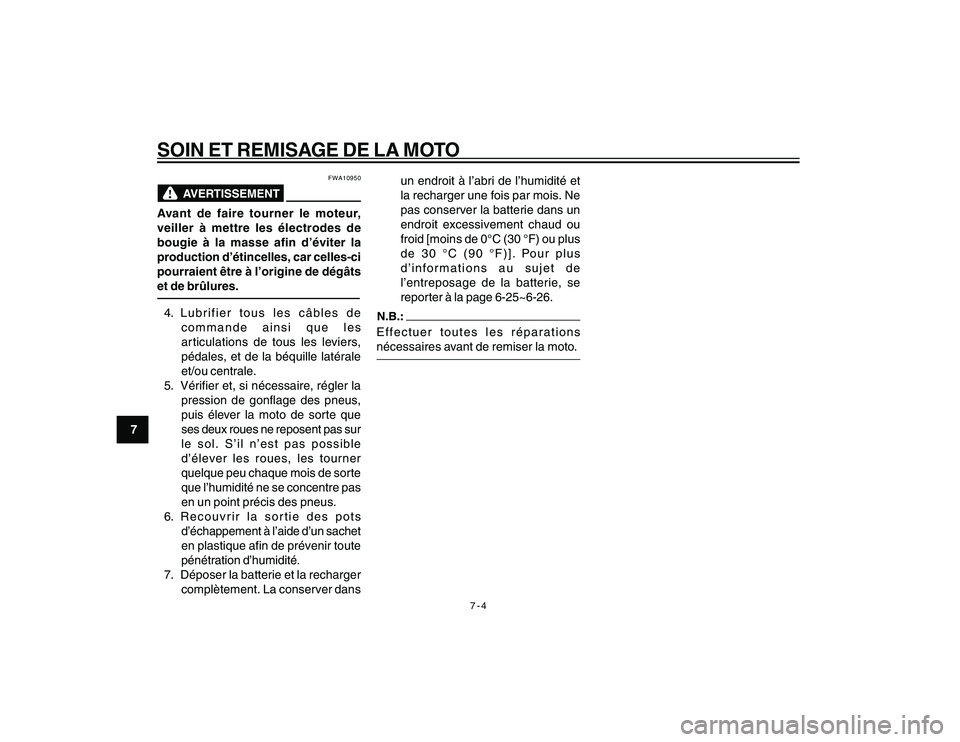

Page 71 of 76
7-4
SOIN ET REMISAGE DE LA MOTONSTRUMENTS
7
FWA10950
Avant de faire tourner le moteur,
veiller à mettre les électrodes de
bougie à la masse afin d’éviter la
production d’étincelles, car celles-ci
pourraient être à l’origine de dégâts
et de brûlures.4. Lubrifier tous les câbles de
commande ainsi que les
articulations de tous les leviers,
pédales, et de la béquille latérale
et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus,
puis élever la moto de sorte que
ses deux roues ne reposent pas sur
le sol. S’il n’est pas possible
d’élever les roues, les tourner
quelque peu chaque mois de sorte
que l’humidité ne se concentre pas
en un point précis des pneus.
6. Recouvrir la sortie des pots
d’échappement à l’aide d’un sachet
en plastique afin de prévenir toute
pénétration d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dansun endroit à l’abri de l’humidité et
la recharger une fois par mois. Ne
pas conserver la batterie dans un
endroit excessivement chaud ou
froid [moins de 0°C (30 °F) ou plus
de 30 °C (90 °F)]. Pour plus
d’informations au sujet de
l’entreposage de la batterie, se
reporter à la page 6-25~6-26.
Effectuer toutes les réparations
nécessaires avant de remiser la moto.
cap 7.pmd24/1/2007, 14:10 4

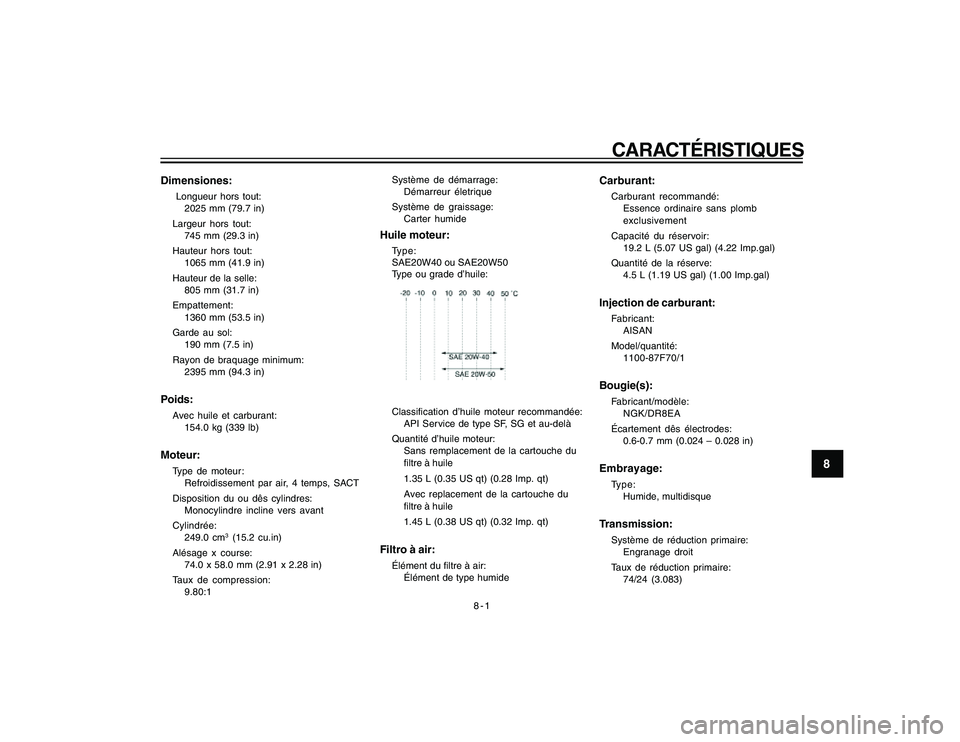

Page 72 of 76
8-1
CARACTÉRISTIQUES
8
Dimensiones: Longueur hors tout:
2025 mm (79.7 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout:
1065 mm (41.9 in)
Hauteur de la selle:
805 mm (31.7 in)
Empattement:
1360 mm (53.5 in)
Garde au sol:
190 mm (7.5 in)
Rayon de braquage minimum:
2395 mm (94.3 in)Poids:Avec huile et carburant:
154.0 kg (339 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou dês cylindres:
Monocylindre incline vers avant
Cylindrée:
249.0 cm
3 (15.2 cu.in)
Alésage x course:
74.0 x 58.0 mm (2.91 x 2.28 in)
Taux de compression:
9.80:1Système de démarrage:
Démarreur életrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE20W40 ou SAE20W50
Type ou grade d’huile:
Classification d’huile moteur recommandée:
API Service de type SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile
1.35 L (0.35 US qt) (0.28 Imp. qt)
Avec replacement de la cartouche du
filtre à huile
1.45 L (0.38 US qt) (0.32 Imp. qt)Filtro à air:Élément du filtre à air:
Élément de type humide
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
19.2 L (5.07 US gal) (4.22 Imp.gal)
Quantité de la réserve:
4.5 L (1.19 US gal) (1.00 Imp.gal)Injection de carburant:Fabricant:
AISAN
Model/quantité:
1100-87F70/1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement dês électrodes:
0.6-0.7 mm (0.024 – 0.028 in)Embrayage:Type:
Humide, multidisqueTransmission:Système de réduction primaire:
Engranage droit
Taux de réduction primaire:
74/24 (3.083)
cap 8.pmd24/1/2007, 14:10 1

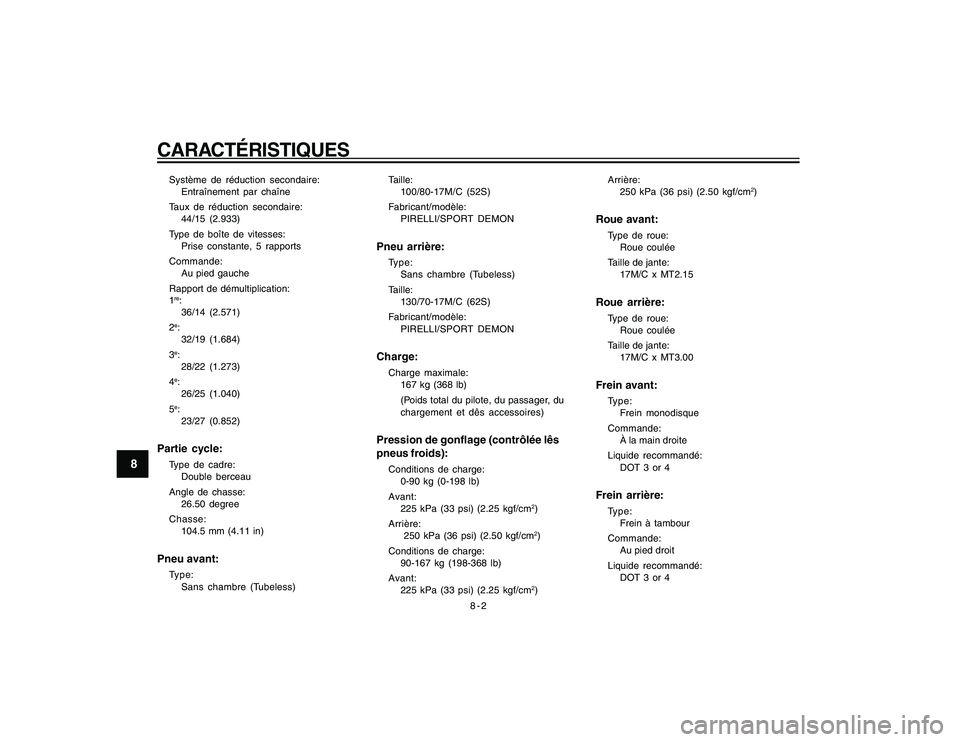

Page 73 of 76
8-2
CARACTÉRISTIQUES
8
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
44/15 (2.933)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1re:
36/14 (2.571)
2e:
32/19 (1.684)
3e:
28/22 (1.273)
4e:
26/25 (1.040)
5e:
23/27 (0.852)
Partie cycle:Type de cadre:
Double berceau
Angle de chasse:
26.50 degree
Chasse:
104.5 mm (4.11 in)Pneu avant:Type:
Sans chambre (Tubeless)Taille:
100/80-17M/C (52S)
Fabricant/modèle:
PIRELLI/SPORT DEMON
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
130/70-17M/C (62S)
Fabricant/modèle:
PIRELLI/SPORT DEMONCharge:Charge maximale:
167 kg (368 lb)
(Poids total du pilote, du passager, du
chargement et dês accessoires)Pression de gonflage (contrôlée lês
pneus froids):Conditions de charge:
0-90 kg (0-198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm
2)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm2)
Conditions de charge:
90-167 kg (198-368 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm2)Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT2.15Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.00Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 3 or 4Frein arrière:Type:
Frein à tambour
Commande:
Au pied droit
Liquide recommandé:
DOT 3 or 4
cap 8.pmd24/1/2007, 14:10 2

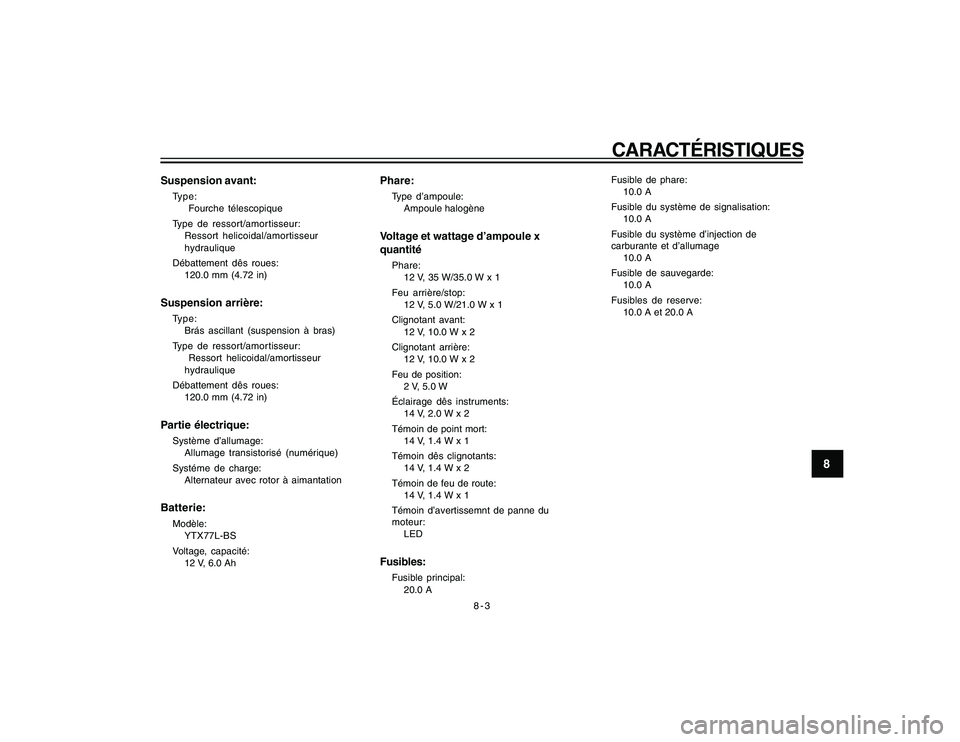

Page 74 of 76
8-3
CARACTÉRISTIQUES
8
Suspension avant:Type:
Fourche télescopique
Type de ressort/amor tisseur:
Ressort helicoidal/amortisseur
hydraulique
Débattement dês roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Brás ascillant (suspension à bras)
Type de ressort/amor tisseur:
Ressort helicoidal/amortisseur
hydraulique
Débattement dês roues:
120.0 mm (4.72 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Systéme de charge:
Alternateur avec rotor à aimantationBatterie:Modèle:
YTX77L-BS
Voltage, capacité:
12 V, 6.0 Ah
Phare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule x
quantitéPhare:
12 V, 35 W/35.0 W x 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W x 1
Clignotant avant:
12 V, 10.0 W x 2
Clignotant arrière:
12 V, 10.0 W x 2
Feu de position:
2 V, 5.0 W
Éclairage dês instruments:
14 V, 2.0 W x 2
Témoin de point mort:
14 V, 1.4 W x 1
Témoin dês clignotants:
14 V, 1.4 W x 2
Témoin de feu de route:
14 V, 1.4 W x 1
Témoin d’avertissemnt de panne du
moteur:
LEDFusibles:Fusible principal:
20.0 AFusible de phare:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible du système d’injection de
carburante et d’allumage
10.0 A
Fusible de sauvegarde:
10.0 A
Fusibles de reserve:
10.0 A et 20.0 A
cap 8.pmd24/1/2007, 14:10 3

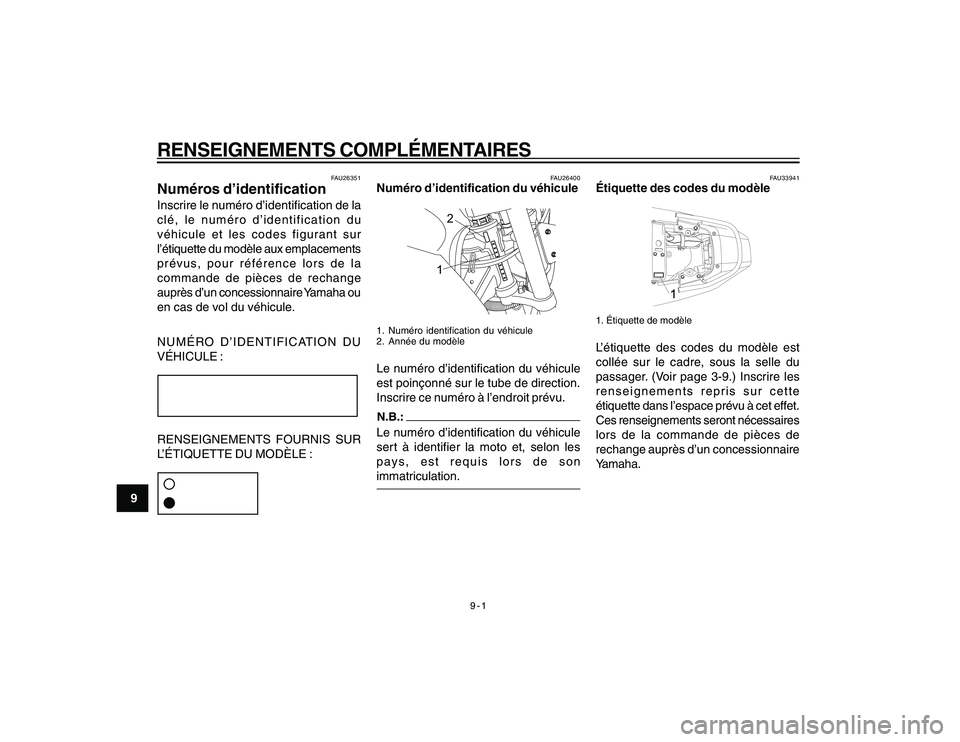

Page 75 of 76
9-1
9
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identificationInscrire le numéro d’identification de la
clé, le numéro d’identification du
véhicule et les codes figurant sur
l’étiquette du modèle aux emplacements
prévus, pour référence lors de la
commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
12
1. Numéro identification du véhicule
2. Année du modèleLe numéro d’identification du véhicule
est poinçonné sur le tube de direction.
Inscrire ce numéro à l’endroit prévu.Le numéro d’identification du véhicule
sert à identifier la moto et, selon les
pays, est requis lors de son
immatriculation.
FAU33941
Étiquette des codes du modèle1. Étiquette de modèleL’étiquette des codes du modèle est
collée sur le cadre, sous la selle du
passager. (Voir page 3-9.) Inscrire les
renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha.
cap 9.pmd24/1/2007, 14:10 1

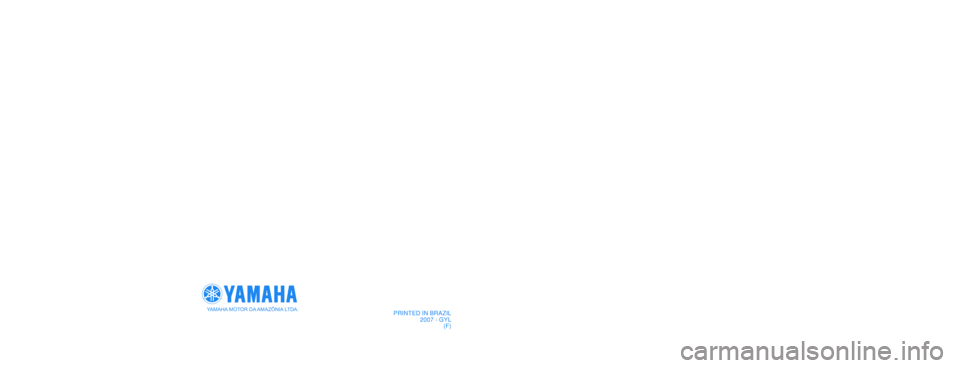

Page 76 of 76
YAMAHA MOTOR DA AMAZÔNIA LTDA.PRINTED IN BRAZIL
2007 - GYL
(F)MANUEL DU PROPRIÉTAIREYBR2505D1-F8199-F0
