Page 51 of 330

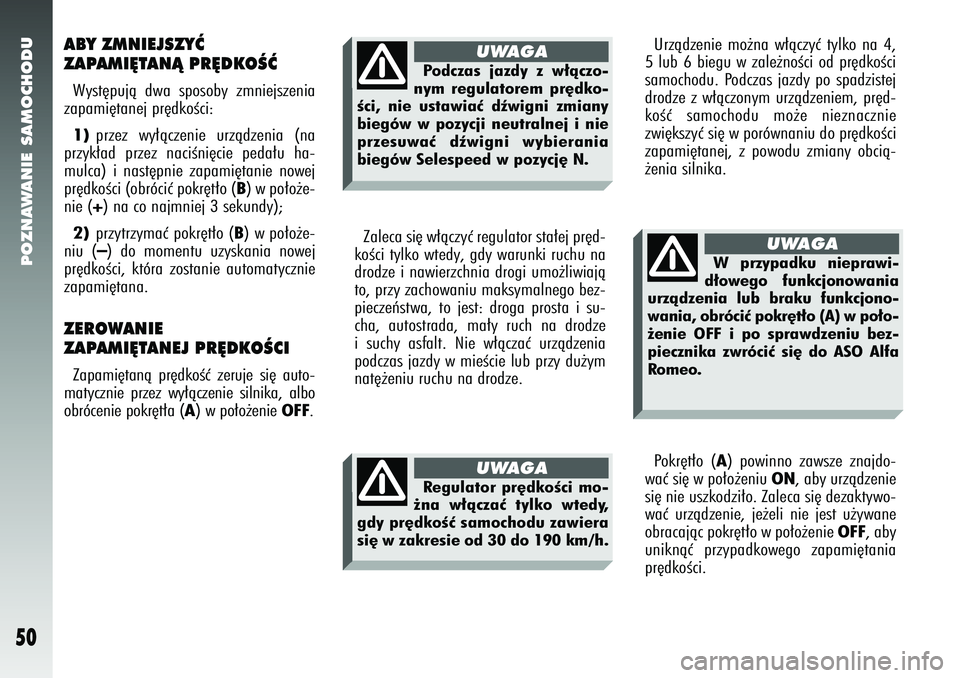

POZNAWANIE SAMOCHODU
50
Urzàdzenie mo˝na w∏àczyç tylko na 4,
5 lub 6 biegu w zale˝noÊci od pr´dkoÊci
samochodu. Podczas jazdy po spadzistej
drodze z w∏àczonym urzàdzeniem, pr´d-
koÊç samochodu mo˝e nieznacznie
zwi´kszyç si´ w porównaniu do pr´dkoÊci
zapami´tanej, z powodu zmiany obcià-
˝enia silnika.
Pokr´t∏o (
A) powinno zawsze znajdo-
waç si´ w po∏o˝eniu
ON
, aby urzàdzenie
si´ nie uszkodzi∏o. Zaleca si´ dezaktywo-
waç urzàdzenie, je˝eli nie jest u˝ywane
obracajàc pokr´t∏o w po∏o˝enie
OFF
, aby
uniknàç przypadkowego zapami´tania
pr´dkoÊci.
Zaleca si´ w∏àczyç regulator sta∏ej pr´d-
koÊci tylko wtedy, gdy warunki ruchu na
drodze i nawierzchnia drogi umo˝liwiajà
to, przy zachowaniu maksymalnego bez-
pieczeƒstwa, to jest: droga prosta i su-
cha, autostrada, ma∏y ruch na drodze
i suchy asfalt. Nie w∏àczaç urzàdzenia
podczas jazdy w mieÊcie lub przy du˝ym
nat´˝eniu ruchu na drodze.
ABY ZMNIEJSZYå
ZAPAMI¢TANÑ PR¢DKOÂåWyst´pujà dwa sposoby zmniejszenia
zapami´tanej pr´dkoÊci: 1)
przez wy∏àczenie urzàdzenia (na
przyk∏ad przez naciÊni´cie peda∏u ha-
mulca) i nast´pnie zapami´tanie nowej
pr´dkoÊci (obróciç pokr´t∏o (
B) w po∏o˝e-
nie (
+) na co najmniej 3 sekundy);
2)
przytrzymaç pokr´t∏o (
B) w po∏o˝e-
niu (
–) do momentu uzyskania nowej
pr´dkoÊci, która zostanie automatycznie
zapami´tana.
ZEROWANIE
ZAPAMI¢TANEJ PR¢DKOÂCIZapami´tanà pr´dkoÊç zeruje si´ auto-
matycznie przez wy∏àczenie silnika, albo
obrócenie pokr´t∏a (
A) w po∏o˝enie
OFF
.
Podczas jazdy z w∏àczo-
nym regulatorem pr´dko-
Êci, nie ustawiaç dêwigni zmiany
biegów w pozycji neutralnej i nie
przesuwaç dêwigni wybierania
biegów Selespeed w pozycj´ N.
UWAGA
Regulator pr´dkoÊci mo-
˝na w∏àczaç tylko wtedy,
gdy pr´dkoÊç samochodu zawiera
si´ w zakresie od 30 do 190 km/h.
UWAGA
W przypadku nieprawi-
d∏owego funkcjonowania
urzàdzenia lub braku funkcjono-
wania, obróciç pokr´t∏o (A) w po∏o-
˝enie OFF i po sprawdzeniu bez-
piecznika zwróciç si´ do ASO Alfa
Romeo.
UWAGA
Page 52 of 330
POZNAWANIE SAMOCHODU
51

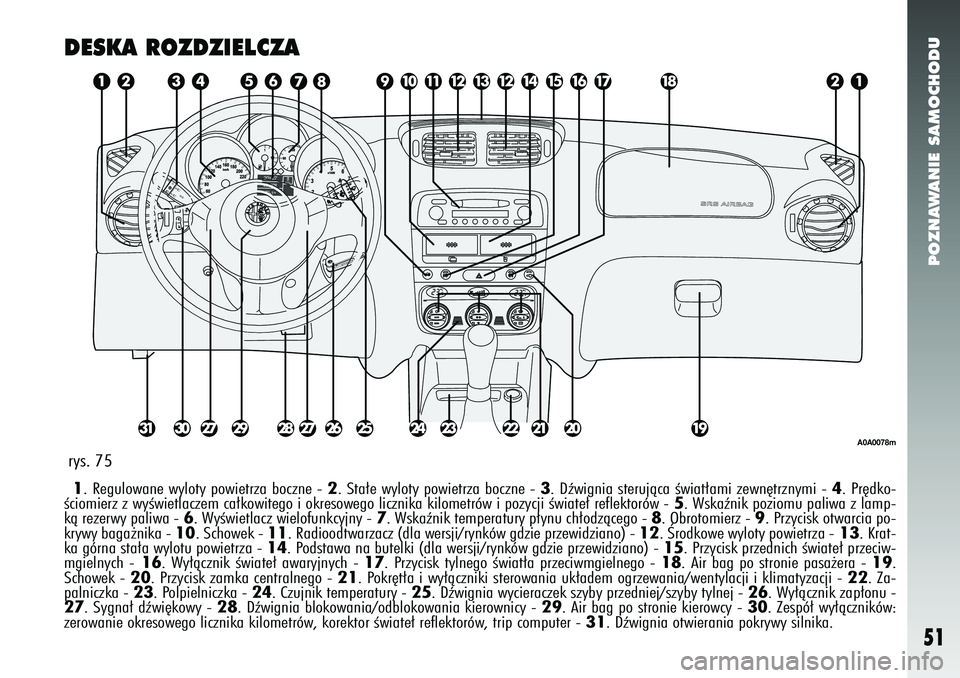

DESKA ROZDZIELCZA1. Regulowane wyloty powietrza boczne - 2. Sta∏e wyloty powietrza boczne - 3. Dêwignia sterujàca Êwiat∏ami zewn´trznymi - 4. Pr´dko-
Êciomierz z wyÊwietlaczem ca∏kowitego i okresowego licznika kilometrów i pozycji Êwiate∏ reflektorów - 5. Wskaênik poziomu paliwa z lamp-
kà rezerwy paliwa - 6 . WyÊwietlacz wielofunkcyjny - 7. Wskaênik temperatury p∏ynu ch∏odzàcego - 8. Obrotomierz - 9. Przycisk otwarcia po-
krywy baga˝nika - 10. Schowek - 11. Radioodtwarzacz (dla wersji/rynków gdzie przewidziano) - 12. Ârodkowe wyloty powietrza -13. Krat-
ka górna sta∏a wylotu powietrza - 14. Podstawa na butelki (dla wersji/rynków gdzie przewidziano) - 15. Przycisk przednich Êwiate∏ przeciw-
mgielnych - 16. Wy∏àcznik Êwiate∏ awaryjnych - 17. Przycisk tylnego Êwiat∏a przeciwmgielnego - 18. Air bag po stronie pasa˝era - 19.
Schowek - 20. Przycisk zamka centralnego - 21. Pokr´t∏a i wy∏àczniki sterowania uk∏adem ogrzewania/wentylacji i klimatyzacji - 22. Za-
palniczka - 23. Polpielniczka - 24. Czujnik temperatury - 25. Dêwignia wycieraczek szyby przedniej/szyby tylnej - 26. Wy∏àcznik zap∏onu -
27. Sygna∏ dêwi´kowy - 28. Dêwignia blokowania/odblokowania kierownicy - 29. Air bag po stronie kierowcy - 30. Zespó∏ wy∏àczników:
zerowanie okresowego licznika kilometrów, korektor Êwiate∏ refl\
ektorów, trip computer - 31. Dêwignia otwierania pokrywy silnika.rys. 75
A0A0078m
Page 53 of 330
POZNAWANIE SAMOCHODU
52

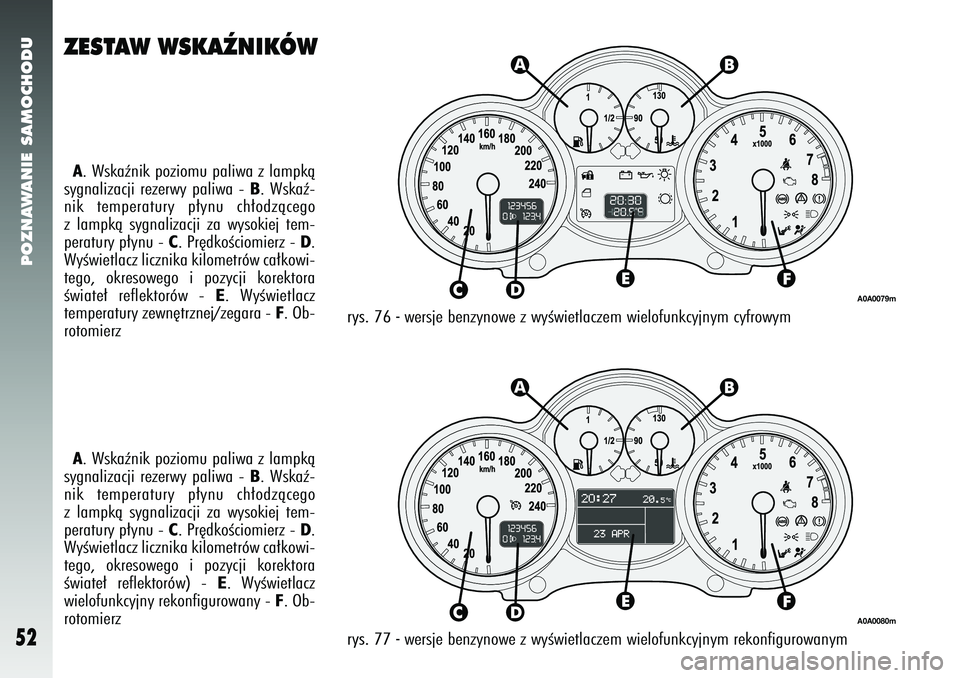

rys. 77 -
wersje benzynowe z wyÊwietlaczem wielofunkcyjnym rekonfigurowanym
A. Wskaênik poziomu paliwa z lampkà
sygnalizacji rezerwy paliwa -
B. Wskaê-
nik temperatury p∏ynu ch∏odzàcego
z lampkà sygnalizacji za wysokiej tem-
peratury p∏ynu -
C. Pr´dkoÊciomierz -
D.
WyÊwietlacz licznika kilometrów ca∏kowi-
tego, okresowego i pozycji korektora
Êwiate∏ reflektorów -
E. WyÊwietlacz
temperatury zewn´trznej/zegara -
F. Ob-
rotomierz
A. Wskaênik poziomu paliwa z lampkà
sygnalizacji rezerwy paliwa -
B. Wskaê-
nik temperatury p∏ynu ch∏odzàcego
z lampkà sygnalizacji za wysokiej tem-
peratury p∏ynu -
C. Pr´dkoÊciomierz -
D.
WyÊwietlacz licznika kilometrów ca∏kowi-
tego, okresowego i pozycji korektora
Êwiate∏ reflektorów) -
E. WyÊwietlacz
wielofunkcyjny rekonfigurowany -
F. Ob-
rotomierz
A0A0080m
rys. 76 -
wersje benzynowe z wyÊwietlaczem wielofunkcyjnym cyfrowym
A0A0079m
ZESTAW WSKAèNIKÓW
Page 54 of 330
POZNAWANIE SAMOCHODU
53
A. Wskaênik poziomu paliwa z lampkà
sygnalizacji rezerwy paliwa -
B. Wskaê-
nik temperatury p∏ynu ch∏odzàcego
z lampkà sygnalizacji za wysokiej tem-
peratury p∏ynu -
C. Pr´dkoÊciomierz -
D.
WyÊwietlacz licznika kilometrów ca∏kowi-
tego, okresowego i pozycji korektora
Êwiate∏ reflektorów -
E. WyÊwietlacz wie-
lofunkcyjny rekonfigurowany -
F. Obro-
tomierz
A. Wskaênik poziomu paliwa z lampkà
sygnalizacji rezerwy paliwa -
B. Wskaê-
nik temperatury p∏ynu ch∏odzàcego
z lampkà sygnalizacji za wysokiej tem-
peratury p∏ynu -
C. Pr´dkoÊciomierz -
D.
WyÊwietlacz licznika kilometrów ca∏kowi-
tego, okresowego i pozycji korektora
Êwiate∏ reflektorów) -
E. WyÊwietlacz
temperatury zewn´trznej/zegara -
F. Ob-
rotomierz

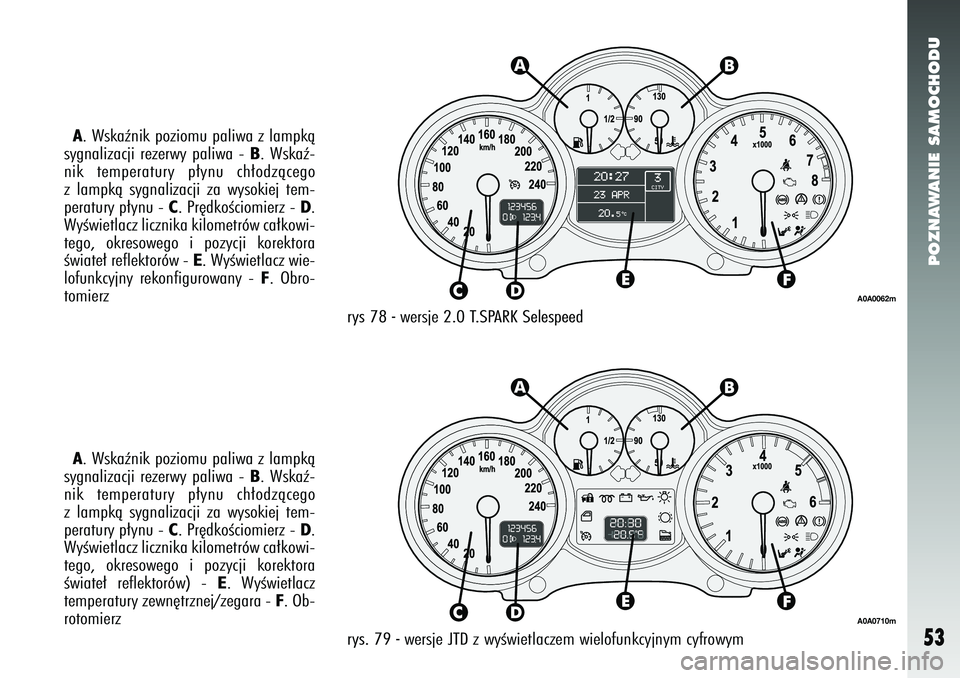

rys 78 -
wersje
2.0 T.SPARK Selespeed
rys. 79 -
wersje
JTD
z wyÊwietlaczem wielofunkcyjnym cyfrowym
A0A0710m A0A0062m
Page 55 of 330
POZNAWANIE SAMOCHODU
54
A. Wskaênik poziomu paliwa z lampkà
sygnalizacji rezerwy paliwa -
B. Wskaê-
nik temperatury p∏ynu ch∏odzàcego
z lampkà sygnalizacji za wysokiej tem-
peratury p∏ynu -
C. Pr´dkoÊciomierz -
D.
WyÊwietlacz licznika kilometrów ca∏kowi-
tego, okresowego i pozycji korektora
Êwiate∏ reflektorów -
E. WyÊwietlacz wie-
lofunkcyjny rekonfigurowany -
F. Obro-
tomierz
rys. 79a -
wersje
JTD
z wyÊwietlaczem wielofunkcyjnym rekonfigurowanym
A0A0332m
Page 56 of 330
POZNAWANIE SAMOCHODU
55

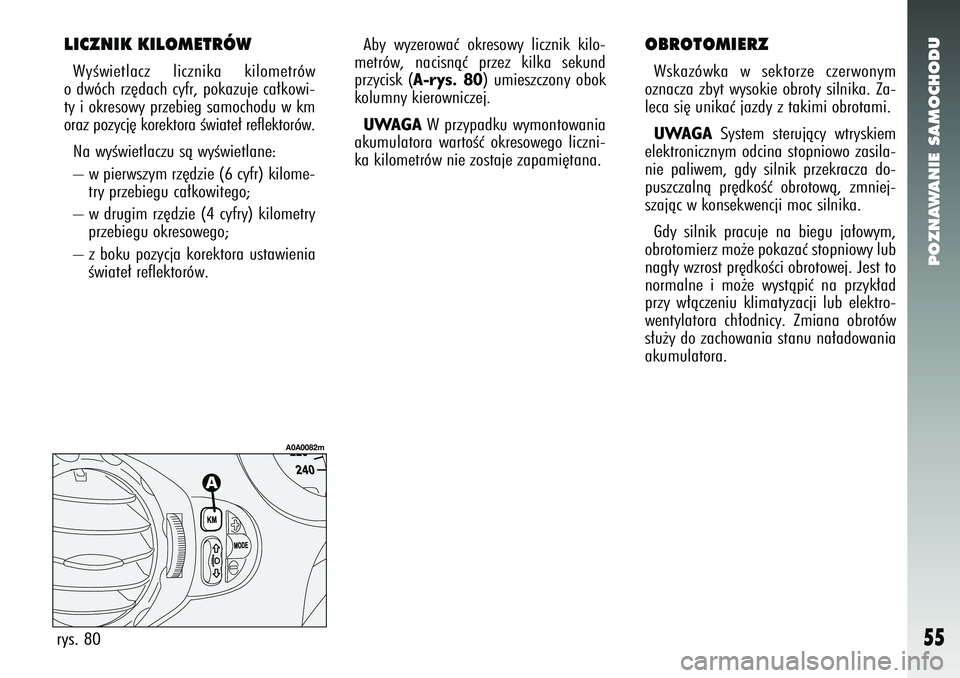

LICZNIK KILOMETRÓWWyÊwietlacz licznika kilometrów
o dwóch rz´dach cyfr, pokazuje ca∏kowi-
ty i okresowy przebieg samochodu w km
oraz pozycj´ korektora Êwiate∏ reflektorów.
Na wyÊwietlaczu sà wyÊwietlane:
– w pierwszym rz´dzie (6 cyfr) kilome- try przebiegu ca∏kowitego;
– w drugim rz´dzie (4 cyfry) kilometry przebiegu okresowego;
– z boku pozycja korektora ustawienia Êwiate∏ reflektorów. Aby wyzerowaç okresowy licznik kilo-
metrów, nacisnàç przez kilka sekund
przycisk (
A-rys. 80
) umieszczony obok
kolumny kierowniczej.
UWAGA
W przypadku wymontowania
akumulatora wartoÊç okresowego liczni-
ka kilometrów nie zostaje zapami´tana.
OBROTOMIERZWskazówka w sektorze czerwonym
oznacza zbyt wysokie obroty silnika. Za-
leca si´ unikaç jazdy z takimi obrotami.UWAGA
System sterujàcy wtryskiem
elektronicznym odcina stopniowo zasila-
nie paliwem, gdy silnik przekracza do-
puszczalnà pr´dkoÊç obrotowà, zmniej-
szajàc w konsekwencji moc silnika.
Gdy silnik pracuje na biegu ja∏owym,
obrotomierz mo˝e pokazaç stopniowy lub
nag∏y wzrost pr´dkoÊci obrotowej. Jest to
normalne i mo˝e wystàpiç na przyk∏ad
przy w∏àczeniu klimatyzacji lub elektro-
wentylatora ch∏odnicy. Zmiana obrotów
s∏u˝y do zachowania stanu na∏adowania
akumulatora.
rys. 80
A0A0082m
Page 57 of 330
POZNAWANIE SAMOCHODU
56

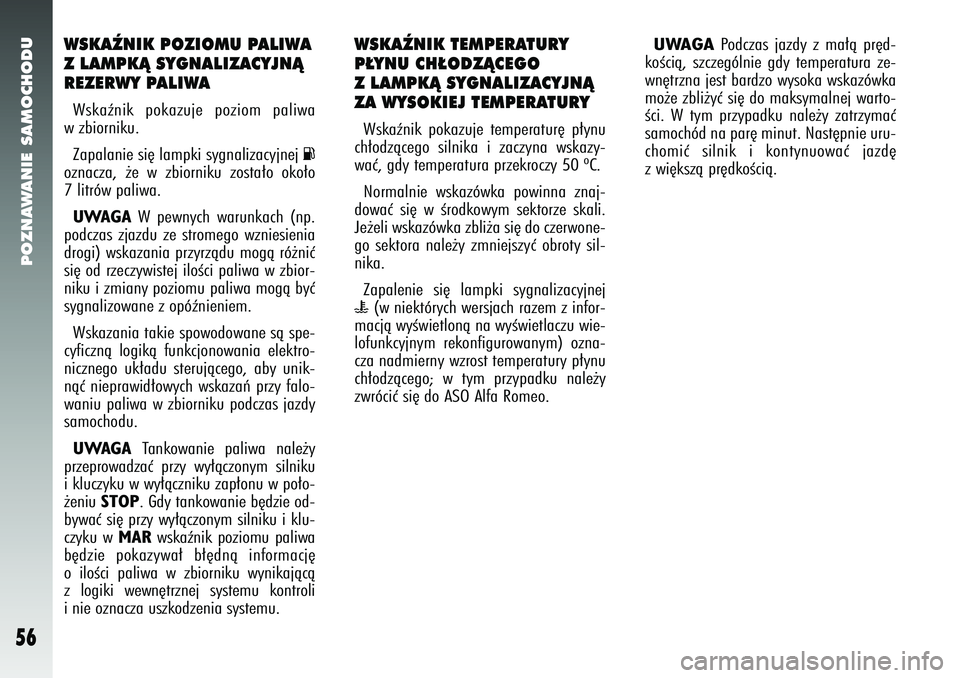

WSKAèNIK POZIOMU PALIWA
Z LAMPKÑ SYGNALIZACYJNÑ
REZERWY PALIWAWskaênik pokazuje poziom paliwa
w zbiorniku.
Zapalanie si´ lampki sygnalizacyjnej
K
oznacza, ˝e w zbiorniku zosta∏o oko∏o
7 litrów paliwa. UWAGA
W pewnych warunkach (np.
podczas zjazdu ze stromego wzniesienia
drogi) wskazania przyrzàdu mogà ró˝niç
si´ od rzeczywistej iloÊci paliwa w zbior-
niku i zmiany poziomu paliwa mogà byç
sygnalizowane z opóênieniem.
Wskazania takie spowodowane sà spe-
cyficznà logikà funkcjonowania elektro-
nicznego uk∏adu sterujàcego, aby unik-
nàç nieprawid∏owych wskazaƒ przy falo-
waniu paliwa w zbiorniku podczas jazdy
samochodu.
UWAGA
Tankowanie paliwa nale˝y
przeprowadzaç przy wy∏àczonym silniku
i kluczyku w wy∏àczniku zap∏onu w po∏o-
˝eniu
STOP
. Gdy tankowanie b´dzie od-
bywaç si´ przy wy∏àczonym silniku i klu-
czyku w
MAR
wskaênik poziomu paliwa
b´dzie pokazywa∏ b∏´dnà informacj´
o iloÊci paliwa w zbiorniku wynikajàcà
z logiki wewn´trznej systemu kontroli
i nie oznacza uszkodzenia systemu.
WSKAèNIK TEMPERATURY
P¸YNU CH¸ODZÑCEGO
Z LAMPKÑ SYGNALIZACYJNÑ
ZA WYSOKIEJ TEMPERATURYWskaênik pokazuje temperatur´ p∏ynu
ch∏odzàcego silnika i zaczyna wskazy-
waç, gdy temperatura przekroczy 50 ºC.
Normalnie wskazówka powinna znaj-
dowaç si´ w Êrodkowym sektorze skali.
Je˝eli wskazówka zbli˝a si´ do czerwone-
go sektora nale˝y zmniejszyç obroty sil-
nika.
Zapalenie si´ lampki sygnalizacyjneju
(w niektórych wersjach razem z infor-
macjà wyÊwietlonà na wyÊwietlaczu wie-
lofunkcyjnym rekonfigurowanym) ozna-
cza nadmierny wzrost temperatury p∏ynu
ch∏odzàcego; w tym przypadku nale˝y
zwróciç si´ do ASO Alfa Romeo.
UWAGA
Podczas jazdy z ma∏à pr´d-
koÊcià, szczególnie gdy temperatura ze-
wn´trzna jest bardzo wysoka wskazówka
mo˝e zbli˝yç si´ do maksymalnej warto-
Êci. W tym przypadku nale˝y zatrzymaç
samochód na par´ minut. Nast´pnie uru-
chomiç silnik i kontynuowaç jazd´
z wi´kszà pr´dkoÊcià.
Page 58 of 330
POZNAWANIE SAMOCHODU
57

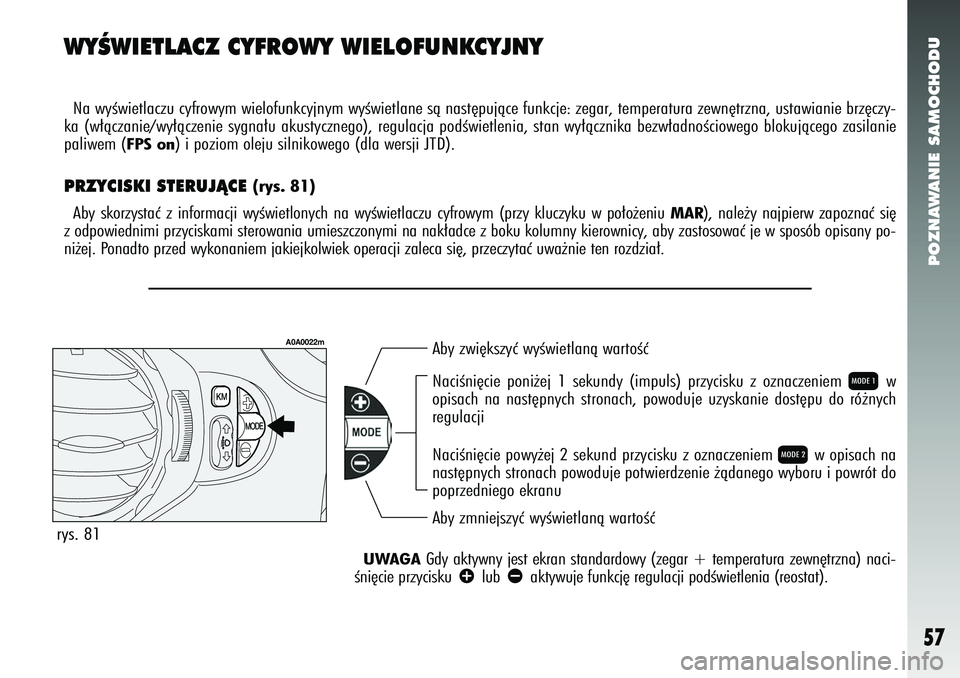

WYÂWIETLACZ CYFROWY WIELOFUNKCYJNYNa wyÊwietlaczu cyfrowym wielofunkcyjnym wyÊwietlane sà nast´\
pujàce funkcje: zegar, temperatura zewn´trzna, ustawianie brz´c\
zy-
ka (w∏àczanie/wy∏àczenie sygna∏u akustycznego), regulac\
ja podÊwietlenia, stan wy∏àcznika bezw∏adnoÊciowego bloku\
jàcego zasilani e
paliwem (
FPS on
) i poziom oleju silnikowego (dla wersji JTD).
PRZYCISKI STERUJÑCE
(rys. 81)
Aby skorzystaç z informacji wyÊwietlonych na wyÊwietlaczu cyfrowym (przy kluczyku \
w po∏o˝eniu
MAR
), nale˝y najpierw zapoznaç si´
z odpowiednimi przyciskami sterowania umieszczonymi na nak∏adce z boku kolumny kierownicy, aby zastosowaç je w sposób opisany po-
ni˝ej. Ponadto przed wykonaniem jakiejkolwiek operacji zaleca si´, przeczytaç\
uwa˝nie ten rozdzia∏.
Aby zwi´kszyç wyÊwietlanà wartoÊç
Aby zmniejszyç wyÊwietlanà wartoÊç NaciÊni´cie poni˝ej 1 sekundy (impuls) przycisku z oznaczeniem
Q
w
opisach na nast´pnych stronach, powoduje uzyskanie dost´pu do ró\
˝nych
regulacji
NaciÊni´cie powy˝ej 2 sekund przycisku z oznaczeniem
R
w opisach na
nast´pnych stronach powoduje potwierdzenie ˝àdanego wyboru i powrót do
poprzedniego ekranu
UWAGA
Gdy aktywny jest ekran standardowy (zegar
+
temperatura zewn´trzna) naci-
Êni´cie przycisku
â
lub
ã
aktywuje funkcj´ regulacji podÊwietlenia (reostat).
rys. 81
A0A0022m
Page 59 of 330
POZNAWANIE SAMOCHODU
58

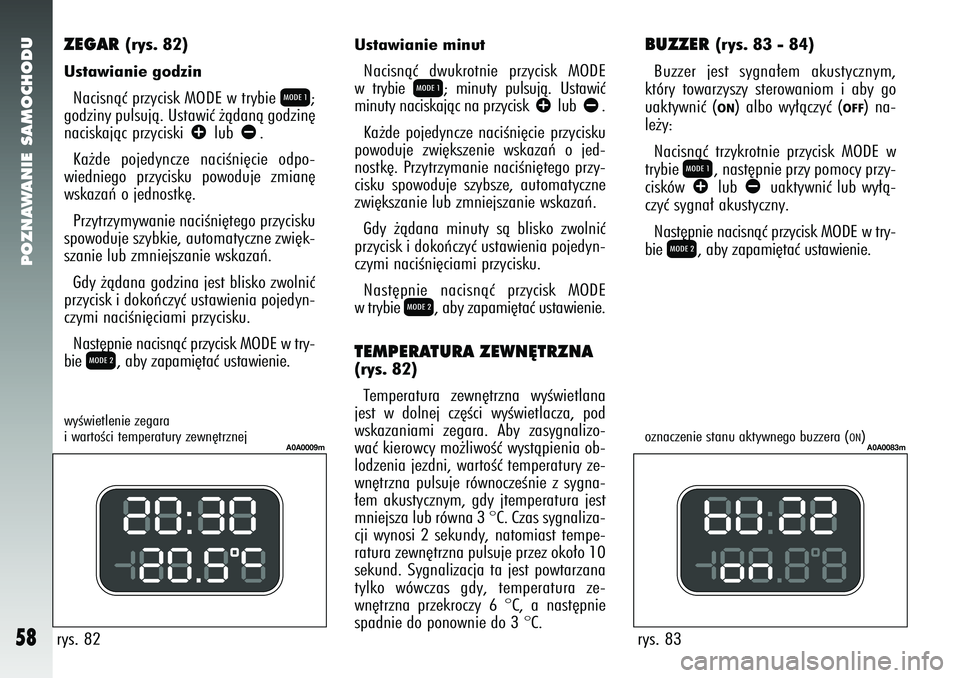

ZEGAR
(rys. 82)
Ustawianie godzinNacisnàç przycisk MODE w trybie
Q
;
godziny pulsujà. Ustawiç ˝àdanà godzin´
naciskajàc przyciski
â
lub
ã
.
Ka˝de pojedyncze naciÊni´cie odpo-
wiedniego przycisku powoduje zmian´
wskazaƒ o jednostk´.
Przytrzymywanie naciÊni´tego przycisku
spowoduje szybkie, automatyczne zwi´k-
szanie lub zmniejszanie wskazaƒ.
Gdy ˝àdana godzina jest blisko zwolniç
przycisk i dokoƒczyç ustawienia pojedyn-
czymi naciÊni´ciami przycisku.
Nast´pnie nacisnàç przycisk MODE w try-
bie
R
, aby zapami´taç ustawienie.
rys. 82 Ustawianie minut
Nacisnàç dwukrotnie przycisk MODE
w trybie
Q
; minuty pulsujà. Ustawiç
minuty naciskajàc na przycisk
â
lub
ã
.
Ka˝de pojedyncze naciÊni´cie przycisku
powoduje zwi´kszenie wskazaƒ o jed-
nostk´. Przytrzymanie naciÊni´tego przy-
cisku spowoduje szybsze, automatyczne
zwi´kszanie lub zmniejszanie wskazaƒ.
Gdy ˝àdana minuty sà blisko zwolniç
przycisk i dokoƒczyç ustawienia pojedyn-
czymi naciÊni´ciami przycisku.
Nast´pnie nacisnàç przycisk MODE
w trybie
R
, aby zapami´taç ustawienie.
TEMPERATURA ZEWN¢TRZNA(rys. 82)
Temperatura zewn´trzna wyÊwietlana
jest w dolnej cz´Êci wyÊwietlacza, pod
wskazaniami zegara. Aby zasygnalizo-
waç kierowcy mo˝liwoÊç wystàpienia ob-
lodzenia jezdni, wartoÊç temperatury ze-
wn´trzna pulsuje równoczeÊnie z sygna-
∏em akustycznym, gdy jtemperatura jest
mniejsza lub równa 3 °C. Czas sygnaliza-
cji wynosi 2 sekundy, natomiast tempe-
ratura zewn´trzna pulsuje przez oko∏o 10
sekund. Sygnalizacja ta jest powtarzana
tylko wówczas gdy, temperatura ze-
wn´trzna przekroczy 6 °C, a nast´pnie
spadnie do ponownie do 3 °C.
A0A0009m
rys. 83
A0A0083m
BUZZER
(rys. 83 - 84)
Buzzer jest sygna∏em akustycznym,
który towarzyszy sterowaniom i aby go
uaktywniç (ON
) albo wy∏àczyç (
OFF
) na-
le˝y:
Nacisnàç trzykrotnie przycisk MODE w
trybie
Q
, nast´pnie przy pomocy przy-
cisków
â
lub
ã
uaktywniç lub wy∏à-
czyç sygna∏ akustyczny.
Nast´pnie nacisnàç przycisk MODE w try-
bie
R
, aby zapami´taç ustawienie.
wyÊwietlenie zegara
i wartoÊci temperatury zewn´trznej oznaczenie stanu aktywnego buzzera (
ON)
Page 60 of 330

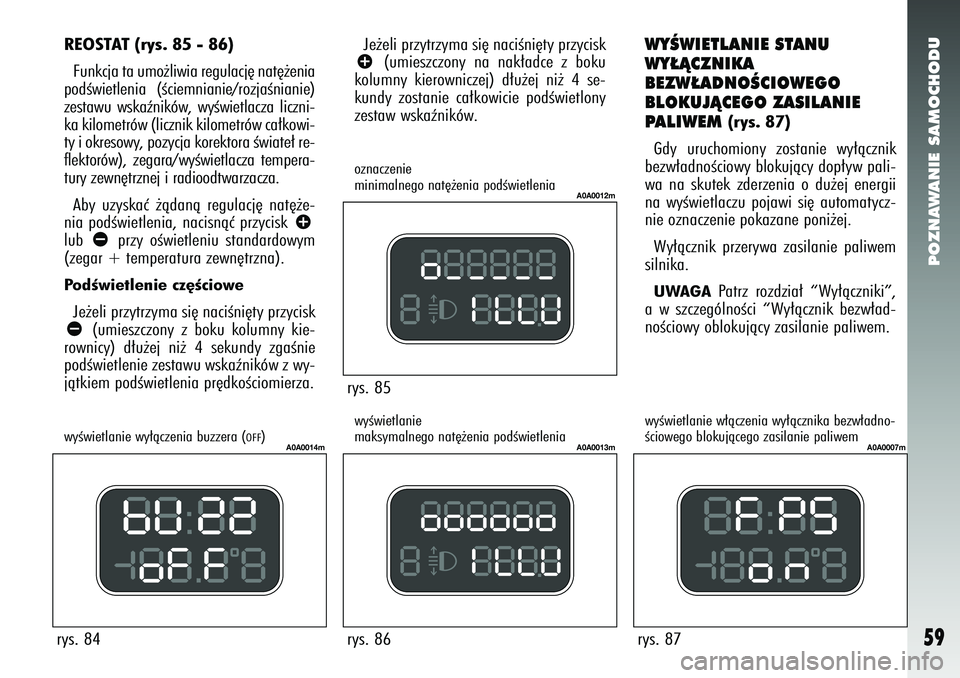

POZNAWANIE SAMOCHODU
59
rys. 85
A0A0012m
rys. 86
A0A0013m
rys. 87
A0A0007m
Je˝eli przytrzyma si´ naciÊni´ty przyciskâ
(umieszczony na nak∏adce z boku
kolumny kierowniczej) d∏u˝ej ni˝ 4 se-
kundy zostanie ca∏kowicie podÊwietlony
zestaw wskaêników.
WYÂWIETLANIE STANU
WY¸ÑCZNIKA
BEZW¸ADNOÂCIOWEGO
BLOKUJÑCEGO ZASILANIE
PALIWEM
(rys. 87)
Gdy uruchomiony zostanie wy∏àcznik
bezw∏adnoÊciowy blokujàcy dop∏yw pali-
wa na skutek zderzenia o du˝ej energii
na wyÊwietlaczu pojawi si´ automatycz-
nie oznaczenie pokazane poni˝ej.
Wy∏àcznik przerywa zasilanie paliwem
silnika.
UWAGA
Patrz rozdzia∏ “Wy∏àczniki”,
a w szczególnoÊci “Wy∏àcznik bezw∏ad-
noÊciowy oblokujàcy zasilanie paliwem.
oznaczenie
minimalnego nat´˝enia podÊwietlenia
wyÊwietlanie
maksymalnego nat´˝enia podÊwietlenia wyÊwietlanie w∏àczenia wy∏àcznika bezw∏adno-
Êciowego blokujàcego zasilanie paliwem
rys. 84
A0A0014m
wyÊwietlanie wy∏àczenia buzzera (
OFF)
REOSTAT (rys. 85 - 86)
Funkcja ta umo˝liwia regulacj´ nat´˝enia
podÊwietlenia (Êciemnianie/rozjaÊnianie)
zestawu wskaêników, wyÊwietlacza liczni-
ka kilometrów (licznik kilometrów ca∏kowi-
ty i okresowy, pozycja korektora Êwiate∏ re-
flektorów), zegara/wyÊwietlacza tempera-
tury zewn´trznej i radioodtwarzacza.
Aby uzyskaç ˝àdanà regulacj´ nat´˝e-
nia podÊwietlenia, nacisnàç przycisk
â
lub
ã
przy oÊwietleniu standardowym
(zegar +
temperatura zewn´trzna).
PodÊwietlenie cz´ÊcioweJe˝eli przytrzyma si´ naciÊni´ty przyciskã
(umieszczony z boku kolumny kie-
rownicy) d∏u˝ej ni˝ 4 sekundy zgaÊnie
podÊwietlenie zestawu wskaêników z wy-
jàtkiem podÊwietlenia pr´dkoÊciomierza.
