Alfa Romeo Brera/Spider 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

79
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START

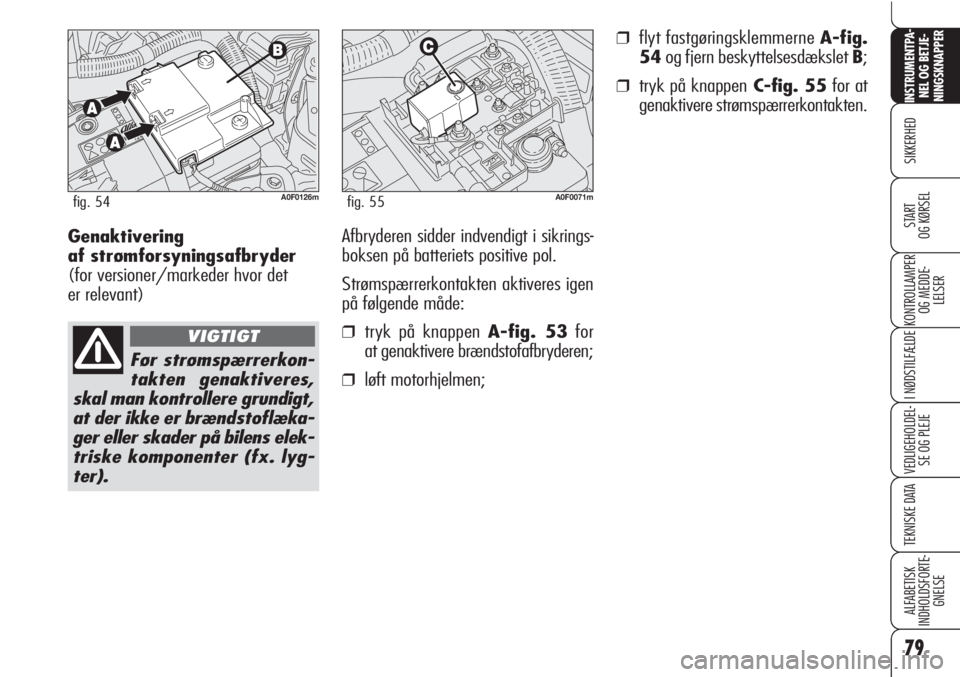

OG KØRSELGenaktivering
af strømforsyningsafbryder
(for versioner/markeder hvor det
er relevant)Afbryderen sidder indvendigt i sikrings-
boksen på batteriets positive pol.
Strømspærrerkontakten aktiveres igen
på følgende måde:
❒tryk på knappen A-fig. 53for
at genaktivere brændstofafbryderen;
❒løft motorhjelmen;
A0F0126mfig. 54
Før strømspærrerkon-
takten genaktiveres,
skal man kontrollere grundigt,
at der ikke er brændstoflæka-
ger eller skader på bilens elek-
triske komponenter (fx. lyg-
ter).
VIGTIGT
A0F0071mfig. 55
❒flyt fastgøringsklemmerne A-fig.
54og fjern beskyttelsesdækslet B;
❒tryk på knappenC-fig. 55for at
genaktivere strømspærrerkontakten.

80
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL

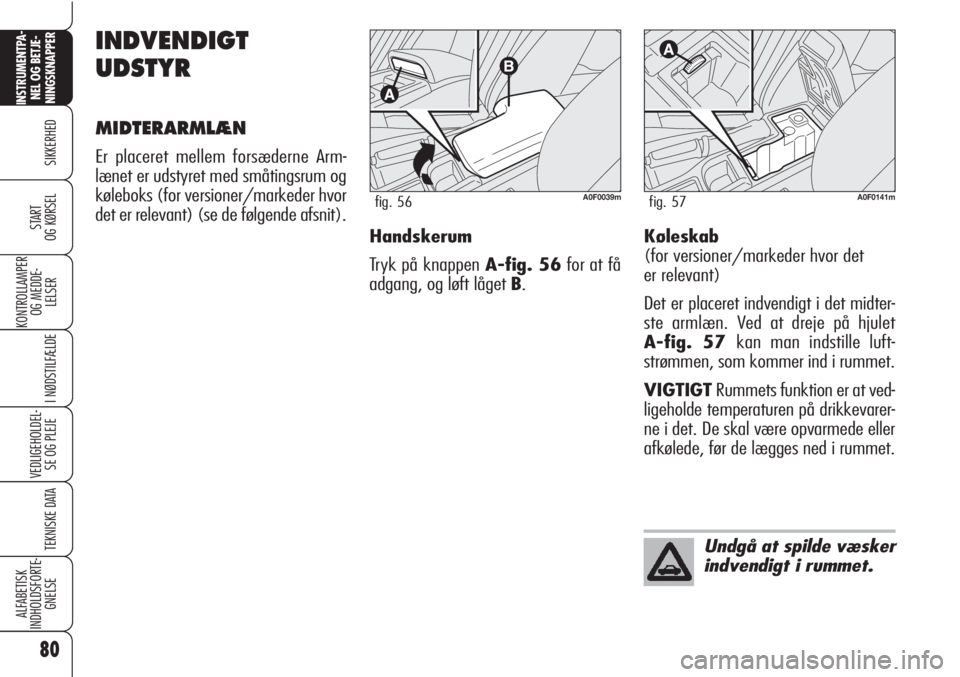

INDVENDIGT
UDSTYR
MIDTERARMLÆN
Er placeret mellem forsæderne Arm-
lænet er udstyret med småtingsrum og
køleboks (for versioner/markeder hvor
det er relevant) (se de følgende afsnit).
A0F0141mfig. 57
Undgå at spilde væsker
indvendigt i rummet.
A0F0039mfig. 56
Køleskab
(for versioner/markeder hvor det
er relevant)
Det er placeret indvendigt i det midter-
ste armlæn. Ved at dreje på hjulet
A-fig. 57 kan man indstille luft-
strømmen, som kommer ind i rummet.
VIGTIGTRummets funktion er at ved-
ligeholde temperaturen på drikkevarer-
ne i det. De skal være opvarmede eller
afkølede, før de lægges ned i rummet. Handskerum
Tryk på knappen A-fig. 56for at få
adgang, og løft låget B.

81
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START

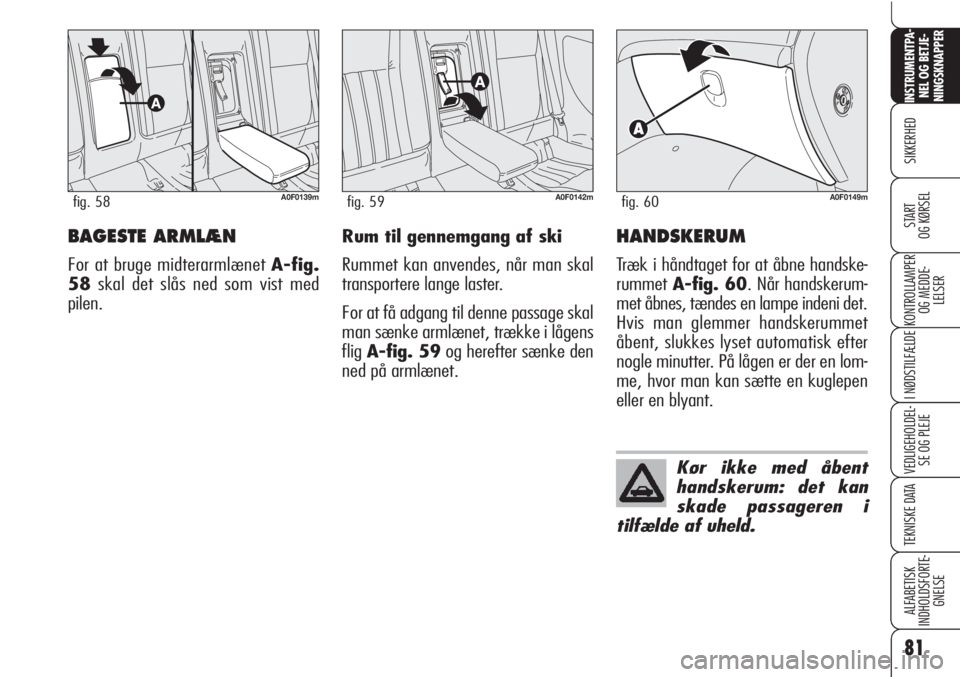

OG KØRSELBAGESTE ARMLÆN
For at bruge midterarmlænet A-fig.
58skal det slås ned som vist med
pilen.
A0F0139mfig. 58
Rum til gennemgang af ski
Rummet kan anvendes, når man skal
transportere lange laster.
For at få adgang til denne passage skal
man sænke armlænet, trække i lågens
fligA-fig. 59og herefter sænke den
ned på armlænet.
A0F0142mfig. 59
HANDSKERUM
Træk i håndtaget for at åbne handske-
rummet A-fig. 60. Når handskerum-
met åbnes, tændes en lampe indeni det.
Hvis man glemmer handskerummet
åbent, slukkes lyset automatisk efter
nogle minutter. På lågen er der en lom-
me, hvor man kan sætte en kuglepen
eller en blyant.
A0F0149mfig. 60
Kør ikke med åbent
handskerum: det kan
skade passageren i
tilfælde af uheld.

82
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START

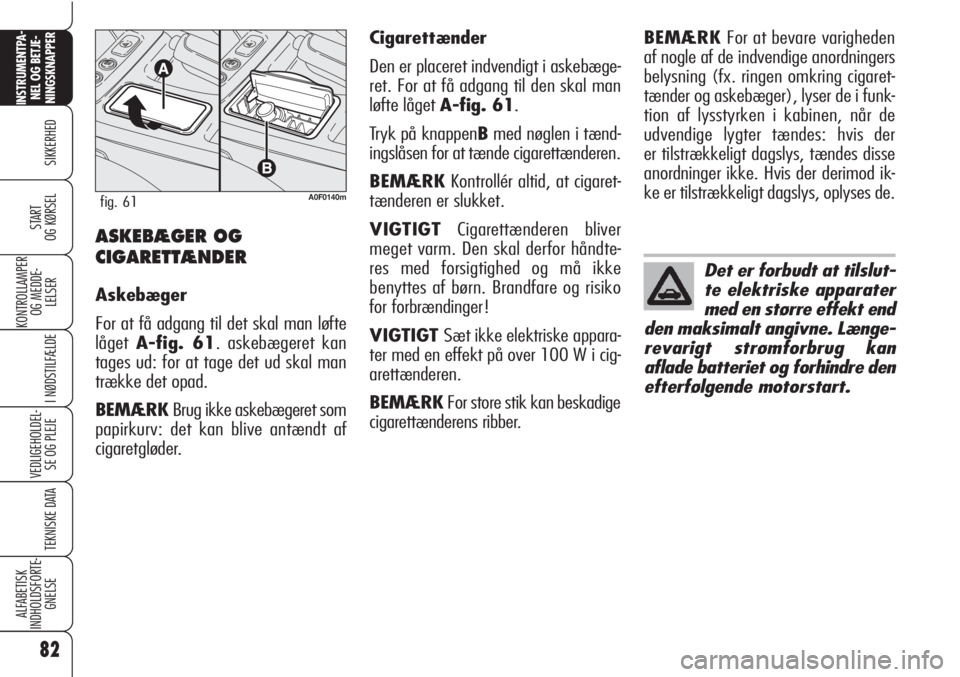

OG KØRSELASKEBÆGER OG
CIGARETTÆNDER
Askebæger
For at få adgang til det skal man løfte
lågetA-fig. 61. askebægeret kan
tages ud: for at tage det ud skal man
trække det opad.
BEMÆRKBrug ikke askebægeret som
papirkurv: det kan blive antændt af
cigaretgløder.
A0F0140mfig. 61
Cigarettænder
Den er placeret indvendigt i askebæge-
ret. For at få adgang til den skal man
løfte låget A-fig. 61.
Tryk på knappenBmed nøglen i tænd-
ingslåsen for at tænde cigarettænderen.
BEMÆRKKontrollér altid, at cigaret-
tænderen er slukket.
VIGTIGTCigarettænderen bliver
meget varm. Den skal derfor håndte-
res med forsigtighed og må ikke
benyttes af børn. Brandfare og risiko
for forbrændinger!
VIGTIGTSæt ikke elektriske appara-
ter med en effekt på over 100 W i cig-
arettænderen.
BEMÆRKFor store stik kan beskadige
cigarettænderens ribber.
Det er forbudt at tilslut-
te elektriske apparater
med en større effekt end
den maksimalt angivne. Længe-
revarigt strømforbrug kan
aflade batteriet og forhindre den
efterfølgende motorstart.
BEMÆRKFor at bevare varigheden
af nogle af de indvendige anordningers
belysning (fx. ringen omkring cigaret-
tænder og askebæger), lyser de i funk-
tion af lysstyrken i kabinen, når de
udvendige lygter tændes: hvis der
er tilstrækkeligt dagslys, tændes disse
anordninger ikke. Hvis der derimod ik-
ke er tilstrækkeligt dagslys, oplyses de.

83
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL
SMÅTINGSRUM
Fortil
De er placeret på midterkonsollen
fig. 62 og på fordørene fig. 63
(et på hver dør).
A0F0101mfig. 62
A0F0248mfig. 63
A0F0245mfig. 64
A0F0246mfig. 65
A0F0264mfig. 66
SOLSKÆRME
Solskærmene findes ved siden af bak-
spejlet. De kan flyttes op og ned og til
siden.
På bagsiden af solskærmene kan der
på nogle versioner være et makeupspejl
oplyst af en lampe, som gør det muligt
også at anvende spejlet i dårligt lys.
For at få adgang til det skal man åbne
lågetA-fig. 66.
Lysene tændes automatisk, når låget løf-
tes, og de slukkes, når det lukkes eller
nogle minutter efter, at den elektroniske
nøgle er trukket ud af tændingslåsen. Bagtil
De er placeret på midterkonsollen
fig. 64og ved siden af bagsæderne
fig. 65.

84
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL

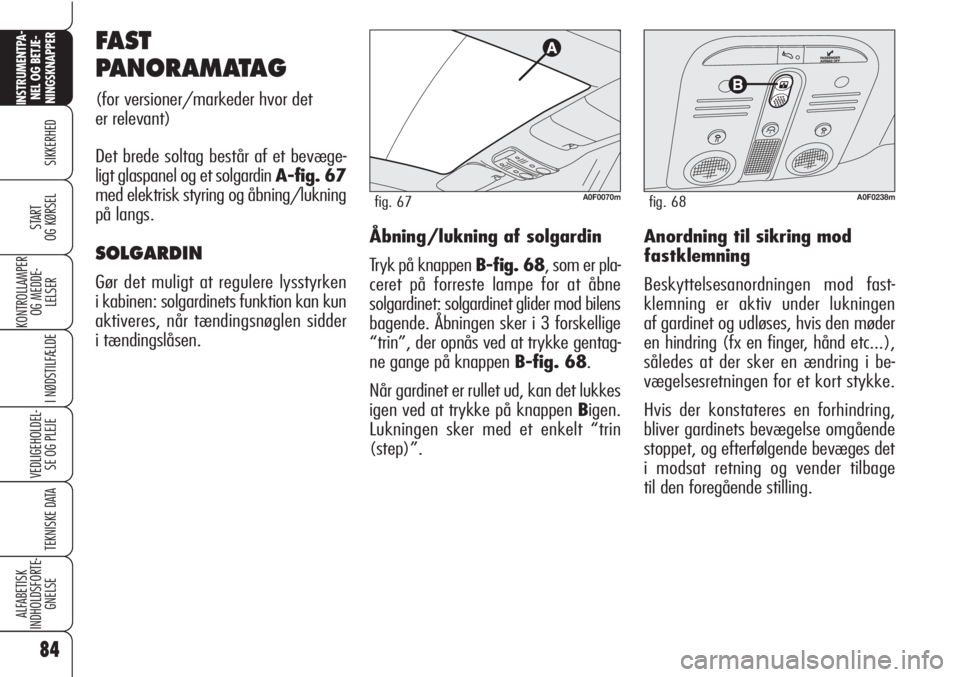

FA S T
PANORAMATAG
(for versioner/markeder hvor det
er relevant)
Det brede soltag består af et bevæge-
ligt glaspanel og et solgardin A-fig. 67
med elektrisk styring og åbning/lukning
på langs.
SOLGARDIN
Gør det muligt at regulere lysstyrken
i kabinen: solgardinets funktion kan kun
aktiveres, når tændingsnøglen sidder
i tændingslåsen.Åbning/lukning af solgardin
Tryk på knappen B-fig. 68, som er pla-
ceret på forreste lampe for at åbne
solgardinet: solgardinet glider mod bilens
bagende. Åbningen sker i 3 forskellige
“trin”, der opnås ved at trykke gentag-
ne gange på knappen B-fig. 68.
Når gardinet er rullet ud, kan det lukkes
igen ved at trykke på knappen Bigen.
Lukningen sker med et enkelt “trin
(step)”.Anordning til sikring mod
fastklemning
Beskyttelsesanordningen mod fast-
klemning er aktiv under lukningen
af gardinet og udløses, hvis den møder
en hindring (fx en finger, hånd etc...),
således at der sker en ændring i be-
vægelsesretningen for et kort stykke.
Hvis der konstateres en forhindring,
bliver gardinets bevægelse omgående
stoppet, og efterfølgende bevæges det
i modsat retning og vender tilbage
til den foregående stilling.
A0F0070mfig. 67A0F0238mfig. 68

85
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL

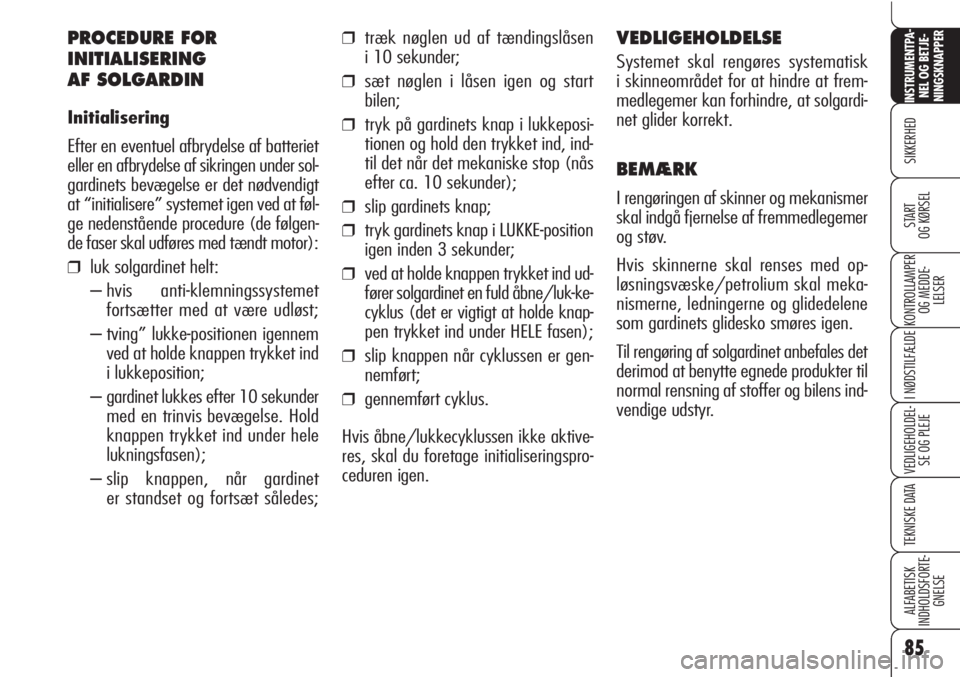

PROCEDURE FOR
INITIALISERING
AF SOLGARDIN
Initialisering
Efter en eventuel afbrydelse af batteriet
eller en afbrydelse af sikringen under sol-
gardinets bevægelse er det nødvendigt
at “initialisere” systemet igen ved at føl-
ge nedenstående procedure (de følgen-
de faser skal udføres med tændt motor):
❒luk solgardinet helt:
– hvis anti-klemningssystemet
fortsætter med at være udløst;
– tving” lukke-positionen igennem
ved at holde knappen trykket ind
i lukkeposition;
– gardinet lukkes efter 10 sekunder
med en trinvis bevægelse. Hold
knappen trykket ind under hele
lukningsfasen);
– slip knappen, når gardinet
er standset og fortsæt således;
❒træk nøglen ud af tændingslåsen
i 10 sekunder;
❒sæt nøglen i låsen igen og start
bilen;
❒tryk på gardinets knap i lukkeposi-
tionen og hold den trykket ind, ind-
til det når det mekaniske stop (nås
efter ca. 10 sekunder);
❒slip gardinets knap;
❒tryk gardinets knap i LUKKE-position
igen inden 3 sekunder;
❒ved at holde knappen trykket ind ud-
fører solgardinet en fuld åbne/luk-ke-
cyklus (det er vigtigt at holde knap-
pen trykket ind under HELE fasen);
❒slip knappen når cyklussen er gen-
nemført;
❒gennemført cyklus.
Hvis åbne/lukkecyklussen ikke aktive-
res, skal du foretage initialiseringspro-
ceduren igen.
VEDLIGEHOLDELSE
Systemet skal rengøres systematisk
i skinneområdet for at hindre at frem-
medlegemer kan forhindre, at solgardi-
net glider korrekt.
BEMÆRK
I rengøringen af skinner og mekanismer
skal indgå fjernelse af fremmedlegemer
og støv.
Hvis skinnerne skal renses med op-
løsningsvæske/petrolium skal meka-
nismerne, ledningerne og glidedelene
som gardinets glidesko smøres igen.
Til rengøring af solgardinet anbefales det
derimod at benytte egnede produkter til
normal rensning af stoffer og bilens ind-
vendige udstyr.

86
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START

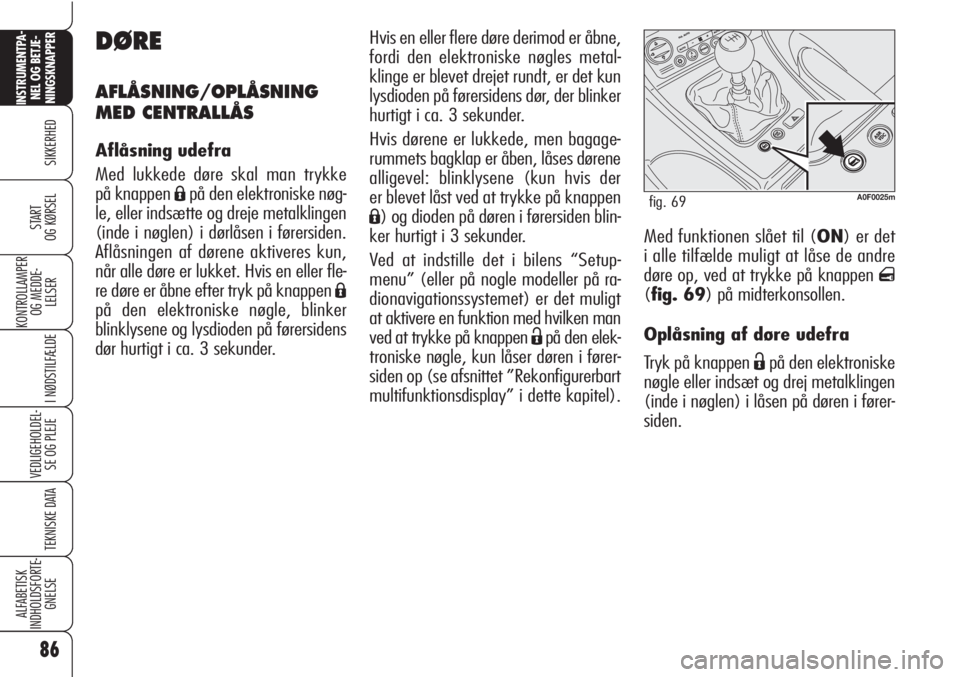

OG KØRSELMed funktionen slået til (ON) er det
i alle tilfælde muligt at låse de andre
døre op, ved at trykke på knappen
q
(fig. 69) på midterkonsollen.
Oplåsning af døre udefra
Tryk på knappen
Ëpå den elektroniske
nøgle eller indsæt og drej metalklingen
(inde i nøglen) i låsen på døren i fører-
siden.
DØRE
AFLÅSNING/OPLÅSNING
MED CENTRALLÅS
Aflåsning udefra
Med lukkede døre skal man trykke
på knappen
Ápå den elektroniske nøg-
le, eller indsætte og dreje metalklingen
(inde i nøglen) i dørlåsen i førersiden.
Aflåsningen af dørene aktiveres kun,
når alle døre er lukket. Hvis en eller fle-
re døre er åbne efter tryk på knappen
Á
på den elektroniske nøgle, blinker
blinklysene og lysdioden på førersidens
dør hurtigt i ca. 3 sekunder.
A0F0025mfig. 69
Hvis en eller flere døre derimod er åbne,
fordi den elektroniske nøgles metal-
klinge er blevet drejet rundt, er det kun
lysdioden på førersidens dør, der blinker
hurtigt i ca. 3 sekunder.
Hvis dørene er lukkede, men bagage-
rummets bagklap er åben, låses dørene
alligevel: blinklysene (kun hvis der
er blevet låst ved at trykke på knappen
Á) og dioden på døren i førersiden blin-
ker hurtigt i 3 sekunder.
Ved at indstille det i bilens “Setup-
menu” (eller på nogle modeller på ra-
dionavigationssystemet) er det muligt
at aktivere en funktion med hvilken man
ved at trykke på knappen
Ëpå den elek-
troniske nøgle, kun låser døren i fører-
siden op (se afsnittet ”Rekonfigurerbart
multifunktionsdisplay” i dette kapitel).

87
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL
Knappenqslås fra: efter at dørene
låses med fjernbetjeningen, ved brug af
låsen på døren i førersiden eller som føl-
ge af den automatiske låsning efter cir-
ka 2,5 minutter. Den bliver først slået til
igen efter at dørene aflåses ved at tryk-
ke på knappen
Ëpå nøglen, ved at dre-
je metalklingen i låsen på døren i fører-
siden eller ved at indsætte nøglen
i tændingslåsen.
VIGTIGTMed centrallåsen aktiveret
åbnes låsene på alle dørene ved at træk-
ke i en af dørenes indvendige åbnings-
håndtag. I tilfælde af mangel på elfor-
syning (brændt sikring, frakoblet bat-
teri, osv.), er det under alle omstæn-
digheder muligt at håndbetjene låsning
af dørene. I dette tilfælde er åbnings-
funktionen af elruderne ikke til rådig-
hed, så for at åbne eller lukke ruden,
skal man udøve et tryk på ruden indad
mod bilen (se fig. 69a) for at hjæl-
pe rudens glidning på listen.VIGTIGTEfter at have frakoblet bat-
teriet eller efter at sikringen har været
sprunget, er det nødvendigt at “initiali-
sere” mekanismen til åbning/lukning
af dørene på følgende måde:
❒luk alle døre;
❒tryk på knappenÁpå fjernb etje-
ningen eller knappen
qpå midter-
konsollen;
❒tryk på knappen Ëpå fjernbetjenin-
gen eller knappen
qpå midterkon-

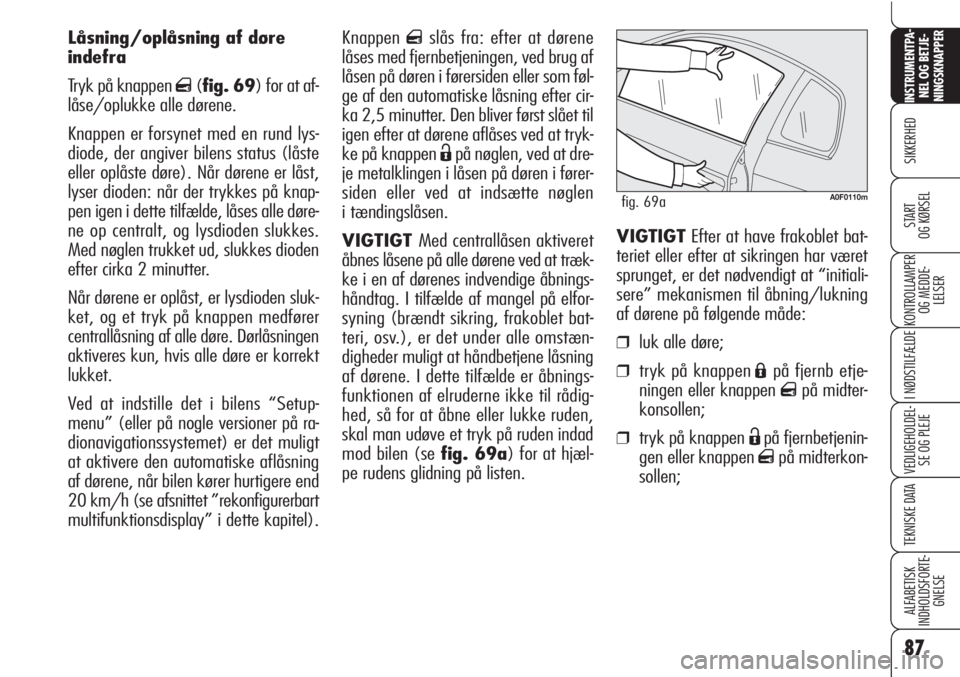

sollen; Låsning/oplåsning af døre
indefra
Tryk på knappen
q(fig. 69) for at af-
låse/oplukke alle dørene.
Knappen er forsynet med en rund lys-
diode, der angiver bilens status (låste
eller oplåste døre). Når dørene er låst,
lyser dioden: når der trykkes på knap-
pen igen i dette tilfælde, låses alle døre-
ne op centralt, og lysdioden slukkes.
Med nøglen trukket ud, slukkes dioden
efter cirka 2 minutter.
Når dørene er oplåst, er lysdioden sluk-
ket, og et tryk på knappen medfører
centrallåsning af alle døre. Dørlåsningen
aktiveres kun, hvis alle døre er korrekt
lukket.
Ved at indstille det i bilens “Setup-
menu” (eller på nogle versioner på ra-
dionavigationssystemet) er det muligt
at aktivere den automatiske aflåsning
af dørene, når bilen kører hurtigere end
20 km/h (se afsnittet ”rekonfigurerbart
multifunktionsdisplay” i dette kapitel).
A0F0110mfig. 69a

88
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØDSTILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL
BEMÆRKDe eldrevne ruder forbliver
under spænding i ca. 3 minutter efter,
at motoren er slukket. Hvis en af døre-
ne åbnes, afbrydes de øjeblikkeligt.
BEMÆRKDe eldrevne ruder er forsy-
net med automatisk op- og nedrulning
af ruden. Det er tilstrækkeligt at give
et kort tryk på knappens øverste eller
nederste del for at sætte bevægelsen
i gang, som fortsætter automatisk: ru-
den standser i den ønskede position
med endnu et tryk enten øverst eller ne-
derst på knappen.BEMÆRKVed at holde fjernbetjenin-
gens dør-aflåsnings/oplåsningsknap
trykket ind i ca. 2 sekunder aktiveres ru-
dernes automatiske åbning/lukning.
Fjernbetjeningens knap skal holdes tryk-
ket ind, indtil ruderne har gennemført de-
res åbning eller lukning. Ved slip på knap-
pen før fuldstændig åbning eller lukning,
standser ruderne i den stilling, de befin-
der sig på det pågældende tidspunkt.
På alle versionerne åbnes ruderne og det
eventuelle soltag ved efter oplåsningen
af dørene at holde fjernbetjeningsknap-

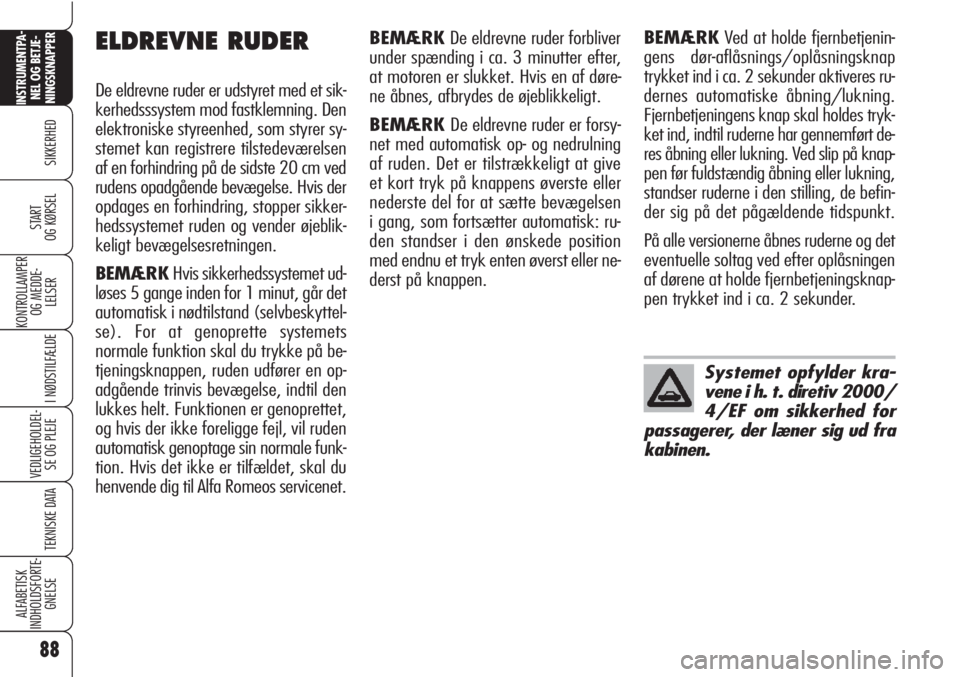

pen trykket ind i ca. 2 sekunder.ELDREVNE RUDER
De eldrevne ruder er udstyret med et sik-
kerhedsssystem mod fastklemning. Den
elektroniske styreenhed, som styrer sy-
stemet kan registrere tilstedeværelsen
af en forhindring på de sidste 20 cm ved
rudens opadgående bevægelse. Hvis der
opdages en forhindring, stopper sikker-
hedssystemet ruden og vender øjeblik-
keligt bevægelsesretningen.
BEMÆRKHvis sikkerhedssystemet ud-
løses 5 gange inden for 1 minut, går det
automatisk i nødtilstand (selvbeskyttel-
se). For at genoprette systemets
normale funktion skal du trykke på be-
tjeningsknappen, ruden udfører en op-
adgående trinvis bevægelse, indtil den
lukkes helt. Funktionen er genoprettet,
og hvis der ikke foreligge fejl, vil ruden
automatisk genoptage sin normale funk-
tion. Hvis det ikke er tilfældet, skal du
henvende dig til Alfa Romeos servicenet.
Systemet opfylder kra-
vene i h. t. diretiv 2000/
4/EF om sikkerhed for
passagerer, der læner sig ud fra
kabinen.
