BMW MOTORRAD G 650 XCHALLENGE 2007 Betriebsanleitung (in German)

Zubehör
Zubehör
Allgemeine Hinweise................. 60
Steckdose
SA
........................ 60
Gepäck .............................. 61
759zZubehör

Allgemeine HinweiseBMW Motorrad empfiehlt, Tei-
le und Zubehörprodukte für Ihr
Motorrad zu verwenden, die von
BMW für diesen Zweck freigege-
ben sind.
Ihr BMW Motorrad Partner ist
der richtige Ansprechpartner für
Original BMW Teile und Zubehör,
sonstige von BMW freigegebene
Produkte sowie die dazugehörige
qualifizierte Beratung.
Diese Teile und Produkte wur-
den von BMW auf ihre Sicher-
heit, Funktion und Tauglichkeit
geprüft. BMW übernimmt für sie
die Produktverantwortung.
Andererseits kann BMW für nicht
freigegebene Teile oder Zube-
hörprodukte jeglicher Art keine
Haftung übernehmen.
BMW Motorrad kann nicht
für jedes Fremdprodukt be-
urteilen, ob es bei BMW Motor-
rädern ohne Sicherheitsrisiko ein-gesetzt werden kann. Diese Ge-
währ ist auch dann nicht gege-
ben, wenn eine länderspezifische
behördliche Genehmigung erteilt
wurde. Solche Prüfungen können
nicht immer alle Einsatzbedin-
gungen für BMW Motorräder be-
rücksichtigen und sind deswegen
teilweise nicht ausreichend.
Verwenden Sie nur Teile und Zu-
behörprodukte, die von BMW für
Ihr Motorrad freigegeben sind.
Beachten Sie bei allen Verände-
rungen die gesetzlichen Bestim-
mungen. Orientieren Sie sich an
der Straßenverkehrs-Zulassungs-
Ordnung (StVZO).
Steckdose
SA
BelastbarkeitDie Belastung der Steckdose1
darf den in den technischen Da-
ten angegeben Wert nicht über-
schreiten.Betrieb von ZusatzgerätenDer Betrieb von Zusatzgerä-
ten belastet die Batterie. Es
muss darauf geachtet werden,
die Startfähigkeit der Batterie zu
erhalten.
760zZubehör

KabelverlegungDie Kabel von der Steckdose
zum Zusatzgerät müssen so ver-
legt werden, dass sie
den Fahrer nicht behindern
den Lenkeinschlag und die
Fahreigenschaften nicht ein-
schränken oder behindern
nicht eingeklemmt werden kön-
nen
Unsachgemäß verlegte Ka-
bel können zur Behinde-
rung des Fahrers führen.
Kabel wie oben beschrieben
verlegen.GepäckRichtig beladen
Überladung und ungleich-
mäßige Beladung können
die Fahrstabilität des Motorrads
beeinträchtigen.
Zulässiges Gesamtgewicht nichtüberschreiten und Beladungshin-
weise beachten.
Einstellung des Luftdrucks
im Air Damping System, der
Dämpfung und des Reifenluft-
drucks dem Gesamtgewicht
anpassen.
Maximale Zuladung der Ge-
päckbrücke beachten.
Beladung der Gepäck-
brücke
max 5 kg
761zZubehör

762zZubehör

Wartung
Wartung
Hinweise ............................. 64
Bordwerkzeug....................... 64
Motoröl . ............................. 65
Bremsanlage . ........................ 67
Bremsbeläge ........................ 68
Bremsflüssigkeit..................... 69
Kühlmittel............................ 71
Kupplung............................ 72
Reifen . . ............................. 73
Felgen . . ............................. 73
Kette................................ 73
Räder ................................ 75
BMW Motorrad Hilfsständer . ........ 81
BMW Motorrad Vorderradstän-
der................................... 82Sicherungen . ........................ 83
Lampen .............................. 85
Luftfilter .............................. 91
Fremdstarthilfe....................... 94
Batterie .............................. 95
Kennzeichenträger ................... 99
863zWartung

HinweiseIm Kapitel Wartung werden Ar-
beiten zum Prüfen und Ersetzen
von Verschleißteilen beschrieben,
die mit geringem Aufwand durch-
zuführen sind.
Sind beim Einbau spezielle An-
ziehdrehmomente zu berücksich-
tigen, sind diese aufgeführt. Eine
Übersicht aller benötigten An-
ziehdrehmomente finden Sie im
Kapitel "Technische Daten".
Informationen zu weitergehenden
Wartungs- und Reparaturarbei-
ten finden Sie in der zu Ihrem
Fahrzeug passenden Repara-
turanleitung auf DVD/CD-ROM
(RepROM), die Sie bei Ihrem
BMW Motorrad Partner erhalten.
Zur Durchführung einiger der be-
schriebenen Arbeiten sind spezi-
elle Werkzeuge und ein fundier-
tes Motorradwissen notwendig.
Im Zweifel wenden Sie sich aneine Fachwerkstatt, am besten
an Ihren BMW Motorrad Partner.
BordwerkzeugSerien-Bordwerkzeug1 Sicherungsklammer
Sicherungen ersetzen
2 Maulschlüssel mit SW 8/10
Kettenspannung einstellen
3 Maulschlüssel mit SW 19
Spiegelarm einstellen4 Maulschlüssel mit SW 19
Spiegelarm einstellen
5 Schraubendrehergriff
Aufnahme der Schraubendre-
herklinge9
6 3 mm-Innensechskant
Scheinwerferlampe ersetzen
7 4 mm-Innensechskant
Verkleidungsteile aus- und ein-
bauen
8 6 mm-Innensechskant
Scheinwerferhöhe einstellen
864zWartung

9 Schraubendreherklinge
Kreuz- und Schlitzklinge
Dämpfung hinten einstellen
10 Schraubendreher klein
Blinkerlampen ersetzenBordwerkzeug-Service-
satzFür weitergehende Arbeiten bie-
tet Ihr BMW Motorrad Partner
den Bordwerkzeug-Servicesatz
an.
Informationen zur Durchführung
dieser Arbeiten finden Sie in der
Reparaturanleitung auf CD bzw.
DVD, die Sie ebenfalls bei Ihrem
BMW Motorrad Partner erhalten.1 ausziehbarer
Werkzeughalter
Aufnahme aller Werkzeuge
über Adapter
Zündkerzen aus- und einbauen
2 1/4"-Bits
Kreuzschlitz
Schlitz
Adapter 1/4"-Sechskant auf 1/
4"-Vierkant
2x Stecknuss Sechskant
Innensechskant 3 mm, 4 mm
und 6 mm3 Ringschlüssel mit SW 26
Räder aus- und einbauen
4 Taschenlampe
LED-Technik
5 3x Einsteckschlüssel
Kettenspannung einstellen
6 Adapter
Aufnahme 1/4"-Bits
9x12 mm- und 3/8"-Gelenk-
adapter
MotorölMotorölstand prüfen
Zu wenig Motoröl kann zum
Blockieren des Motors und
damit zu Unfällen führen.
Auf korrekten Motorölstand
achten.
Der Ölstand ist abhängig
von der Öltemperatur. Je
höher die Temperatur, desto hö-
her der Ölstand in der Ölwanne.
865zWartung

Prüfen des Ölstands bei kaltem
Motor oder nach kurzer Fahrt
führt zu Fehlinterpretationen und
damit zu falscher Ölfüllmenge.
Um eine korrekte Anzeige des
Motorölstands zu gewährleisten,
Ölstand nur nach längerer Fahrt
prüfen.
Motor im Leerlauf laufen las-
sen, bis der Lüfter anläuft, an-
schließend noch eine Minute
weiterlaufen lassen.
Motorrad senkrecht halten, da-
bei auf ebenen und festen Un-
tergrund achten.
Motor ausschalten.
Bereich der Öleinfüllöffnung
reinigen.Ölstandsmessstab1durch
Drehen gegen den Uhrzeiger-
sinn ausbauen.
Messbereich2des Öl-
standsmessstabs mit einem
trockenen Tuch reinigen.Ölstandsmessstab durch Dre-
hen im Uhrzeigersinn einbauen.
Ölstandsmessstab ausbauen
und Ölstand ablesen.
Motoröl-Sollstand
Motoröl 15W-40
zwischen MIN- und MAX-
Markierung
Bei Ölstand unterhalb der MIN-
Markierung:
Motoröl nachfüllen ( 67)
866zWartung

Bei Ölstand oberhalb der MAX-
Markierung:
Ölstand von einer Fachwerk-
statt korrigieren lassen, am
besten von einem BMW Mo-
torrad Partner.Motoröl nachfüllen
Zu wenig aber auch zu viel
Motoröl kann zu Motor-
schäden führen.
Auf korrekten Motorölstand
achten.
Bereich der Einfüllöffnung reini-
gen.Ölstandsmessstab1ausbauen.
Motoröl bis zur MarkierungA
nachfüllen.
Motorölstand prüfen ( 65)
Ölstandsmessstab einbauen.
BremsanlageBremssicherheitEine ordnungsgemäß funktionie-
rende Bremsanlage ist Grundvor-
aussetzung für die Verkehrssi-
cherheit Ihres Motorrads.
Fahren Sie nicht, wenn Sie Zwei-
fel an der Betriebssicherheit der
Bremsanlage haben.
Lassen Sie in diesem Fall die
Bremsanlage von einer Fach-
werkstatt prüfen, am besten von
einem BMW Motorrad Partner.
Unsachgemäße Arbeiten
gefährden die Betriebssi-
cherheit der Bremsanlage.
Alle Arbeiten an der Bremsanlage
von einer Fachwerkstatt durch-
führen lassen, am besten von
einem BMW Motorrad Partner.Bremsfunktion prüfenHandbremshebel betätigen.
867zWartung

Es muss ein eindeutiger Druck-
punkt spürbar sein.
Fußbremshebel betätigen.
Es muss ein eindeutiger Druck-
punkt spürbar sein.
Sind keine eindeutigen Druck-
punkte spürbar:
Bremsen von einer Fachwerk-
statt prüfen lassen, am bes-
ten von einem BMW Motorrad
Partner.

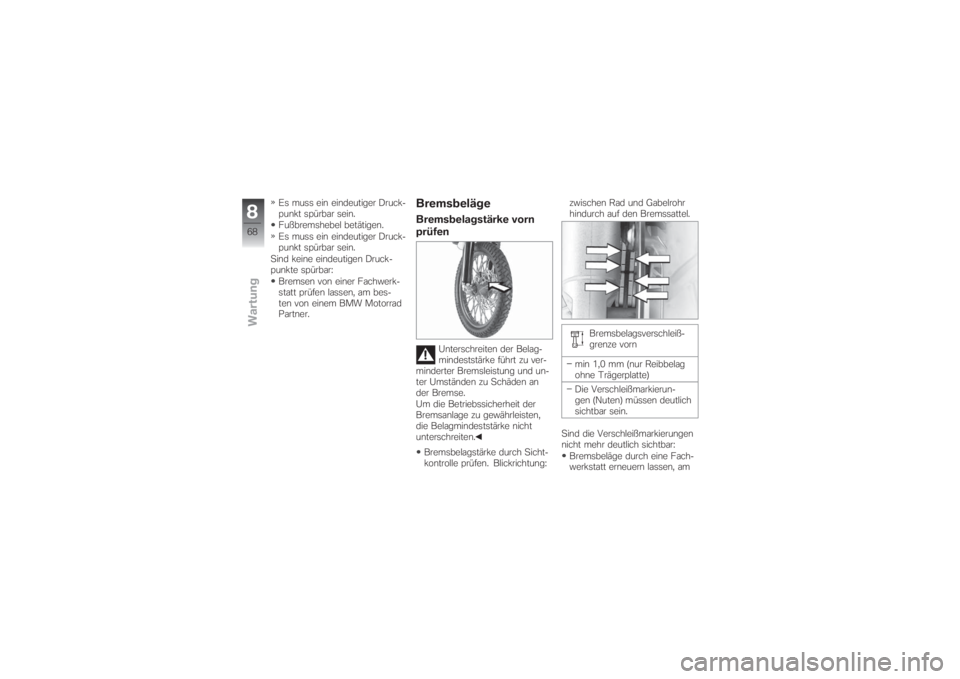

BremsbelägeBremsbelagstärke vorn
prüfen
Unterschreiten der Belag-
mindeststärke führt zu ver-
minderter Bremsleistung und un-
ter Umständen zu Schäden an
der Bremse.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten,
die Belagmindeststärke nicht
unterschreiten.
Bremsbelagstärke durch Sicht-
kontrolle prüfen. Blickrichtung:zwischen Rad und Gabelrohr
hindurch auf den Bremssattel.
Bremsbelagsverschleiß-
grenze vorn
min 1,0 mm (nur Reibbelag
ohne Trägerplatte)
Die Verschleißmarkierun-
gen (Nuten) müssen deutlich
sichtbar sein.
Sind die Verschleißmarkierungen
nicht mehr deutlich sichtbar:
Bremsbeläge durch eine Fach-
werkstatt erneuern lassen, am
868zWartung
