BMW MOTORRAD R 1150 RT 2002 Libretto di uso e manutenzione (in Italian)

3
49
Avviamento – Guida – Parcheggio

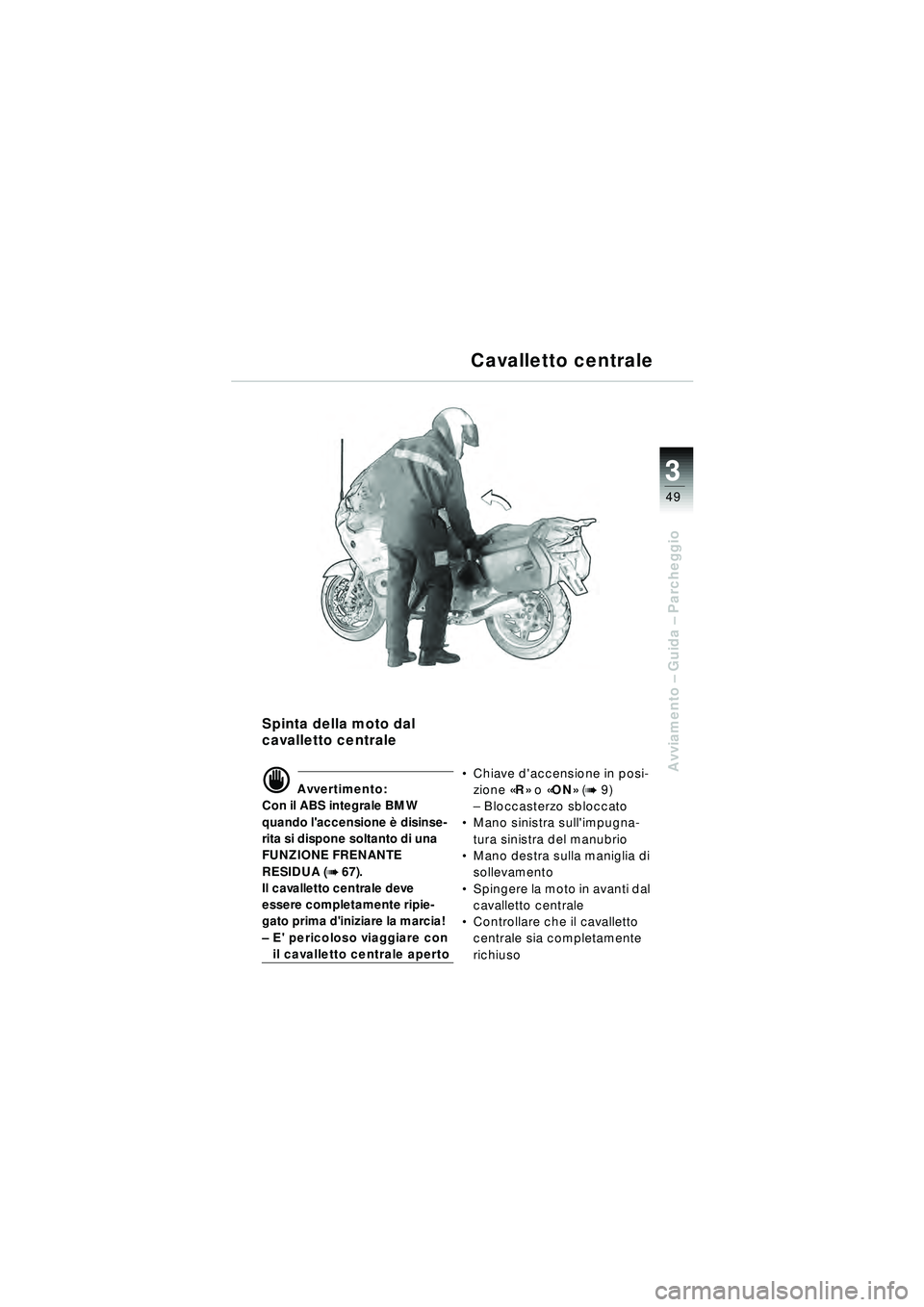

Spinta della moto dal
cavalletto centrale
d Avvertimento:
Con il ABS integrale BMW
quando l'accensione è disinse-
rita si dispone soltanto di una
FUNZIONE FRENANTE
RESIDUA (
b 67).
Il cavalletto centrale deve
essere completamente ripie-
gato prima d'iniziare la marcia!
– E' pericoloso viaggiare con
il cavalletto centrale aperto
Chiave d'accensione in posi-
zione «R » o «ON » (
b 9)
– Bloccasterzo sbloccato
 Mano sinistra sull'impugna-
tura sinistra del manubrio
 Mano destra sulla maniglia di
sollevamento
 Spingere la moto in avanti dal
cavalletto centrale
 Controllare che il cavalletto
centrale sia completamente
richiuso
Cavalletto centrale
10r22bki3.book Seite 49 Freitag, 27. Januar 2006 12:53 12

3
50
Avviamento – Guida – Parcheggio

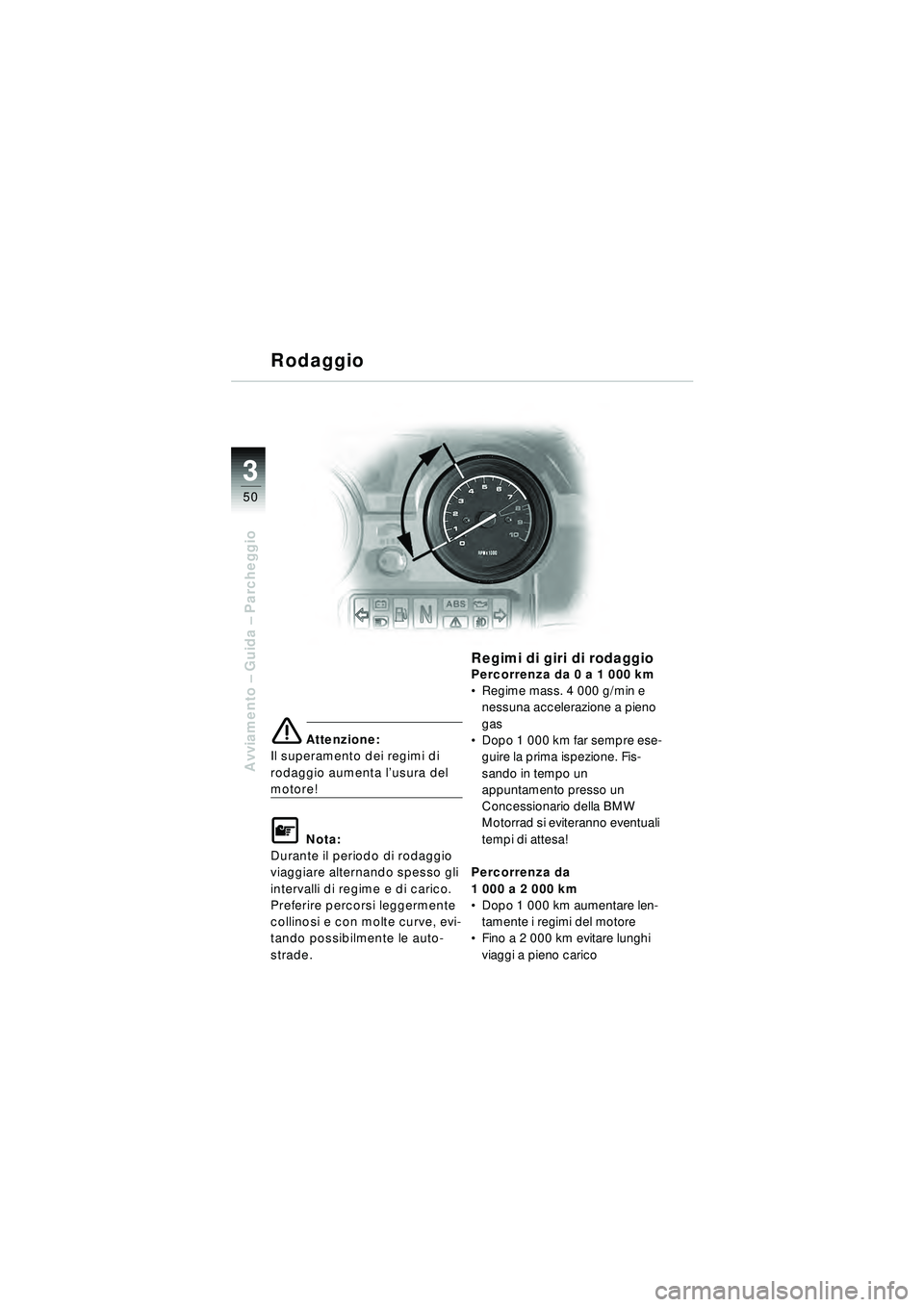

\b Attenzione:
Il superamento dei regimi di
rodaggio aumenta l ’usura del
motore!
\f Nota:
Durante il periodo di rodaggio
viaggiare alternando spesso gli
intervalli di regime e di carico.
Preferire percorsi leggermente
collinosi e con molte curve, evi-
tando possibilmente le auto-
strade.
Regimi di giri di rodaggioPercorrenza da 0 a 1 000 km
 Regime mass. 4 000 g/min e
nessuna accelerazione a pieno
gas
 Dopo 1 000 km far sempre ese-
guire la prima ispezione. Fis-
sando in tempo un
appuntamento presso un
Concessionario della BMW
Motorrad si eviteranno eventuali
tempi di attesa!
Percorrenza da
1 000 a 2 000 km
 Dopo 1 000 km aumentare len-
tamente i regimi del motore
 Fino a 2 000 km evitare lunghi
viaggi a pieno carico
Rodaggio
10r22bki3.book Seite 50 Freitag, 27. Januar 2006 12:53 12

3
51
Avviamento – Guida – Parcheggio

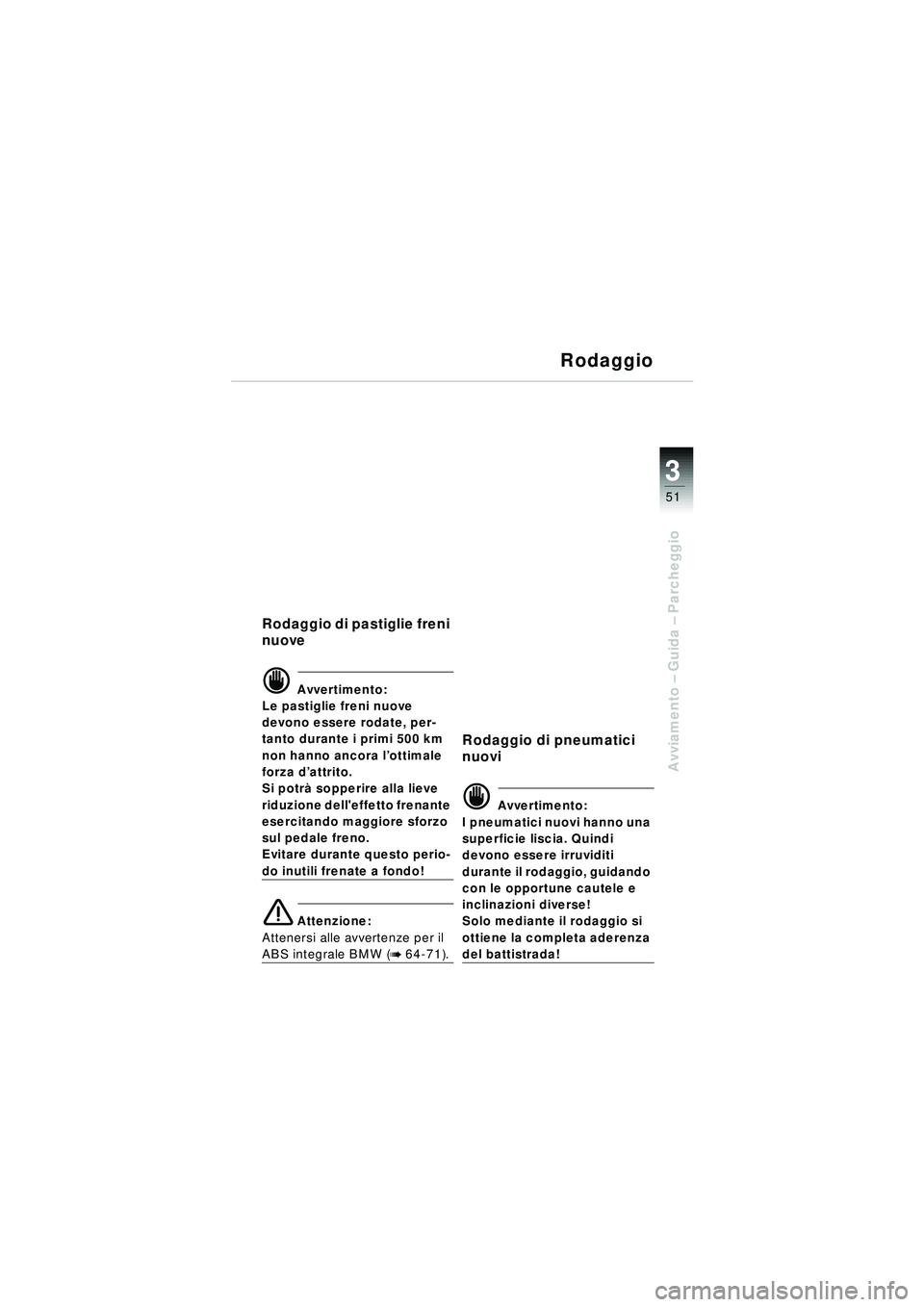

Rodaggio
Rodaggio di pastiglie freni
nuove
d Avvertimento:
Le pastiglie freni nuove
devono essere rodate, per-
tanto durante i primi 500 km
non hanno ancora l ’ottimale
forza d ’attrito.
Si potr à sopperire alla lieve
riduzione dell'effetto frenante
esercitando maggiore sforzo
sul pedale freno.
Evitare durante questo perio-
do inutili frenate a fondo!
\b Attenzione:
Attenersi alle avvertenze per il
ABS integrale BMW (b 64-71).
Rodaggio di pneumatici
nuovi
d Avvertimento:
I pneumatici nuovi hanno una
superficie liscia. Quindi
devono essere irruviditi
durante il rodaggio, guidando
con le opportune cautele e
inclinazioni diverse!
Solo mediante il rodaggio si
ottiene la completa aderenza
del battistrada!
10r22bki3.book Seite 51 Freitag, 27. Januar 2006 12:53 12

3
52
Avviamento – Guida – Parcheggio
A
B
B
1

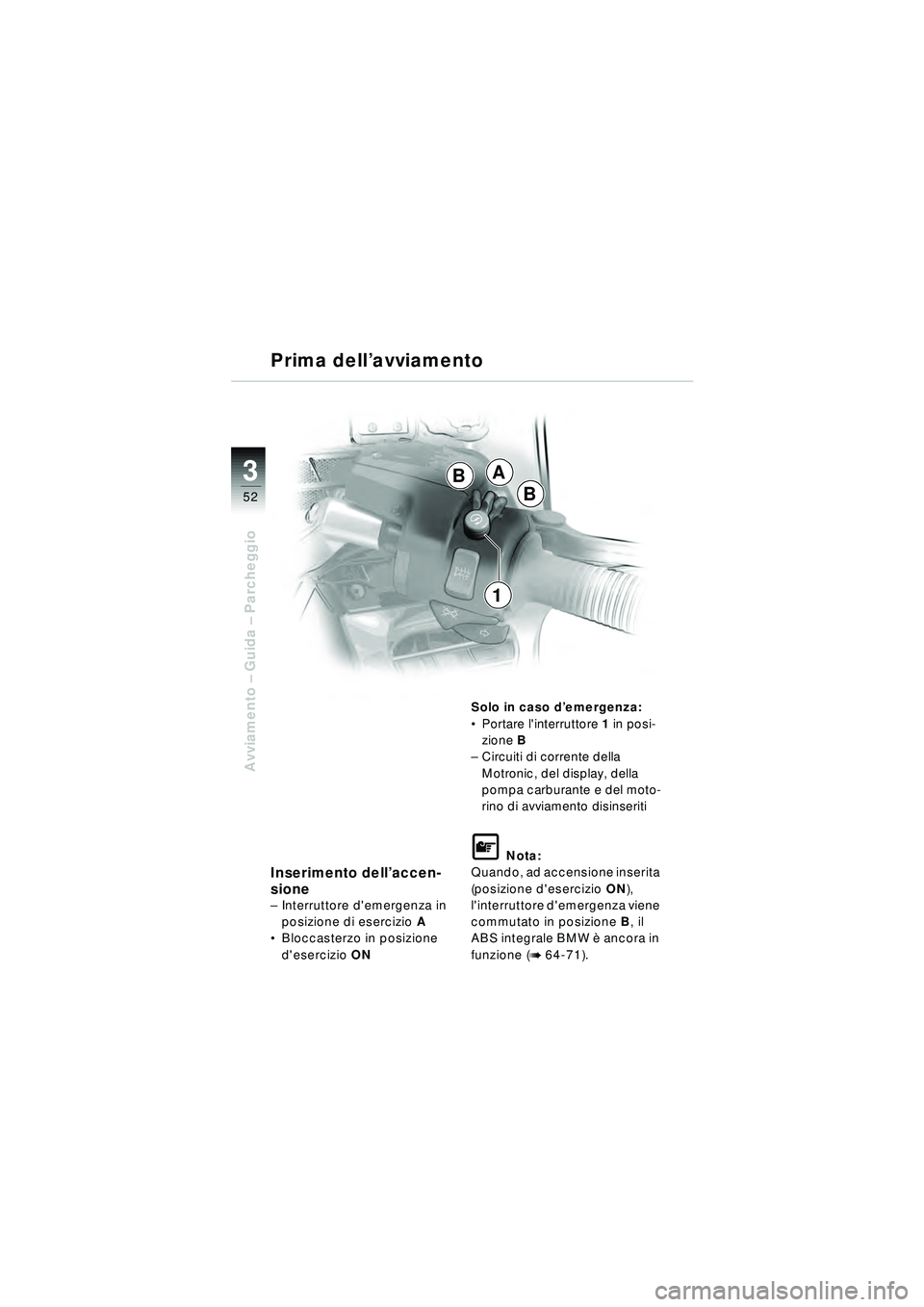

Prima dell
’avviamento
Inserimento dell’ accen-
sione
– Interruttore d'emergenza in
posizione di esercizio A
 Bloccasterzo in posizione
d'esercizio ON Solo in caso d
’emergenza:
 Portare l'interruttore 1 in posi-
zione B
– Circuiti di corrente della
Motronic, del display, della
pompa carburante e del moto-
rino di avviamento disinseriti
\f Nota:
Quando, ad accensione inserita
(posizione d'esercizio ON),
l'interruttore d'emergenza viene
commutato in posizione B, il
ABS integrale BMW è ancora in
funzione (
b 64-71).
10r22bki3.book Seite 52 Freitag, 27. Januar 2006 12:53 12

3
53
Avviamento – Guida – Parcheggio

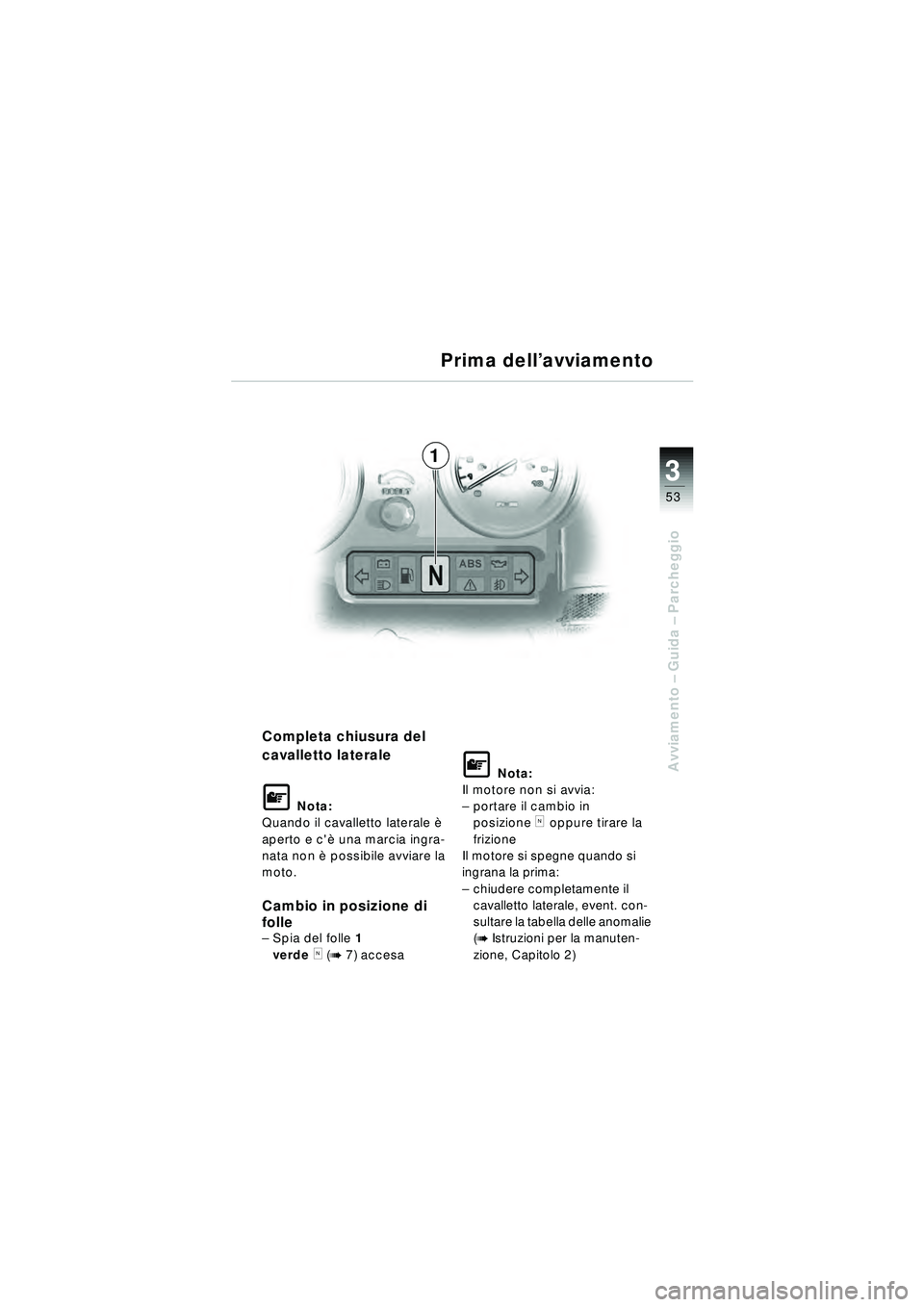

Completa chiusura del
cavalletto laterale
\f Nota:
Quando il cavalletto laterale è
aperto e c' è una marcia ingra-
nata non è possibile avviare la
moto.
Cambio in posizione di
folle
– Spia del folle 1
verde
k (b 7) accesa
\f Nota:
Il motore non si avvia:
– portare il cambio in
posizione
k oppure tirare la
frizione
Il motore si spegne quando si
ingrana la prima:
– chiudere completamente il
cavalletto laterale, event. con-
sultare la tabella delle anomalie
(
b Istruzioni per la manuten-
zione, Capitolo 2)
Prima dell’ avviamento
1
10r22bki3.book Seite 53 Freitag, 27. Januar 2006 12:53 12

3
54
Avviamento – Guida – Parcheggio

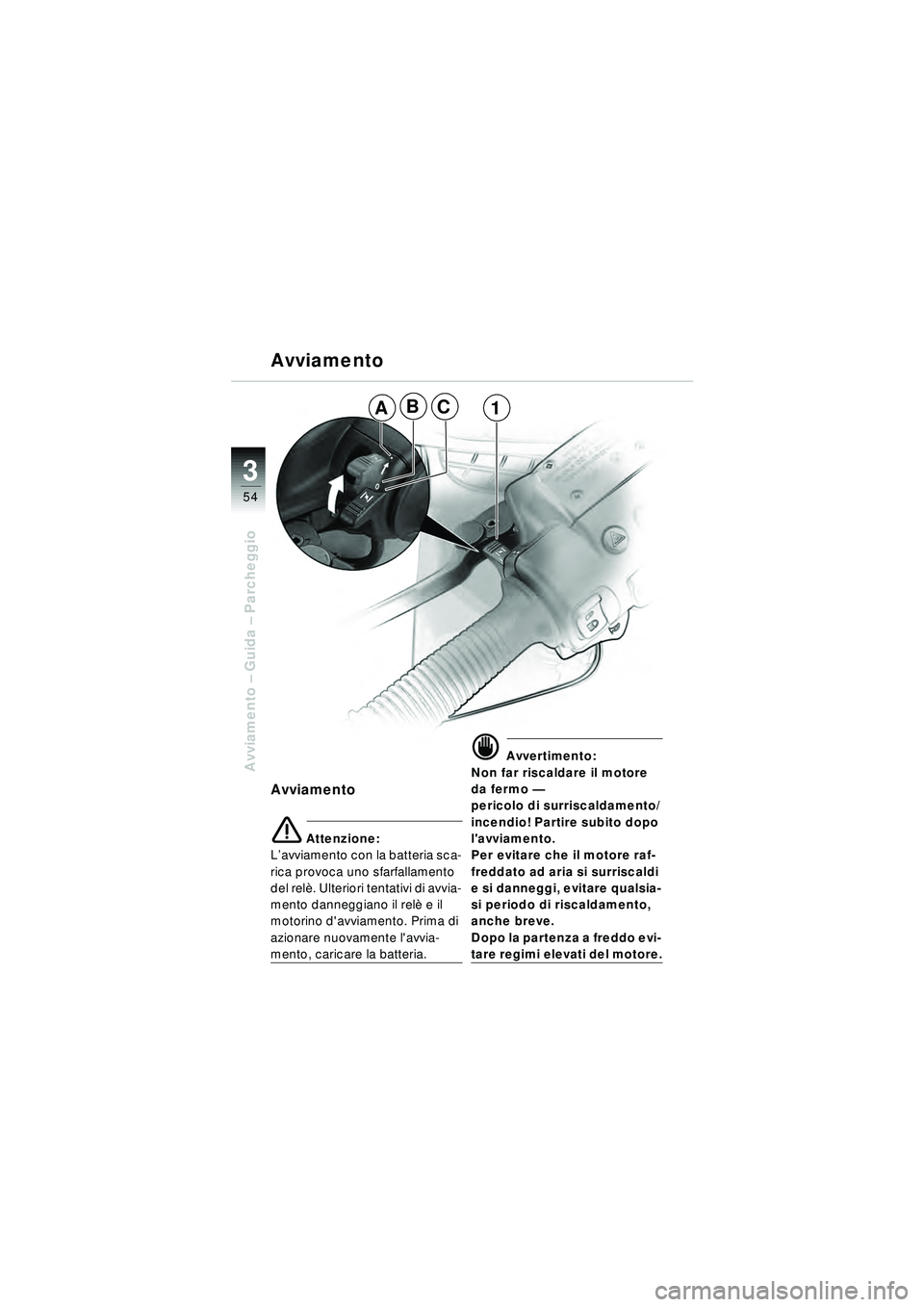

Avviamento
Avviamento
\b Attenzione:
L ’avviamento con la batteria sca-
rica provoca uno sfarfallamento
del rel è. Ulteriori tentativi di avvia-
mento danneggiano il rel è e il
motorino d'avviamento. Prima di
azionare nuovamente l'avvia-
mento, caricare la batteria.
d Avvertimento:
Non far riscaldare il motore
da fermo —
pericolo di surriscaldamento/
incendio! Partire subito dopo
l'avviamento.
Per evitare che il motore raf-
freddato ad aria si surriscaldi
e si danneggi, evitare qualsia-
si periodo di riscaldamento,
anche breve.
Dopo la partenza a freddo evi-
tare regimi elevati del motore.
BC1A
10r22bki3.book Seite 54 Freitag, 27. Januar 2006 12:53 12

3
55
Avviamento – Guida – Parcheggio
2 Avviamento

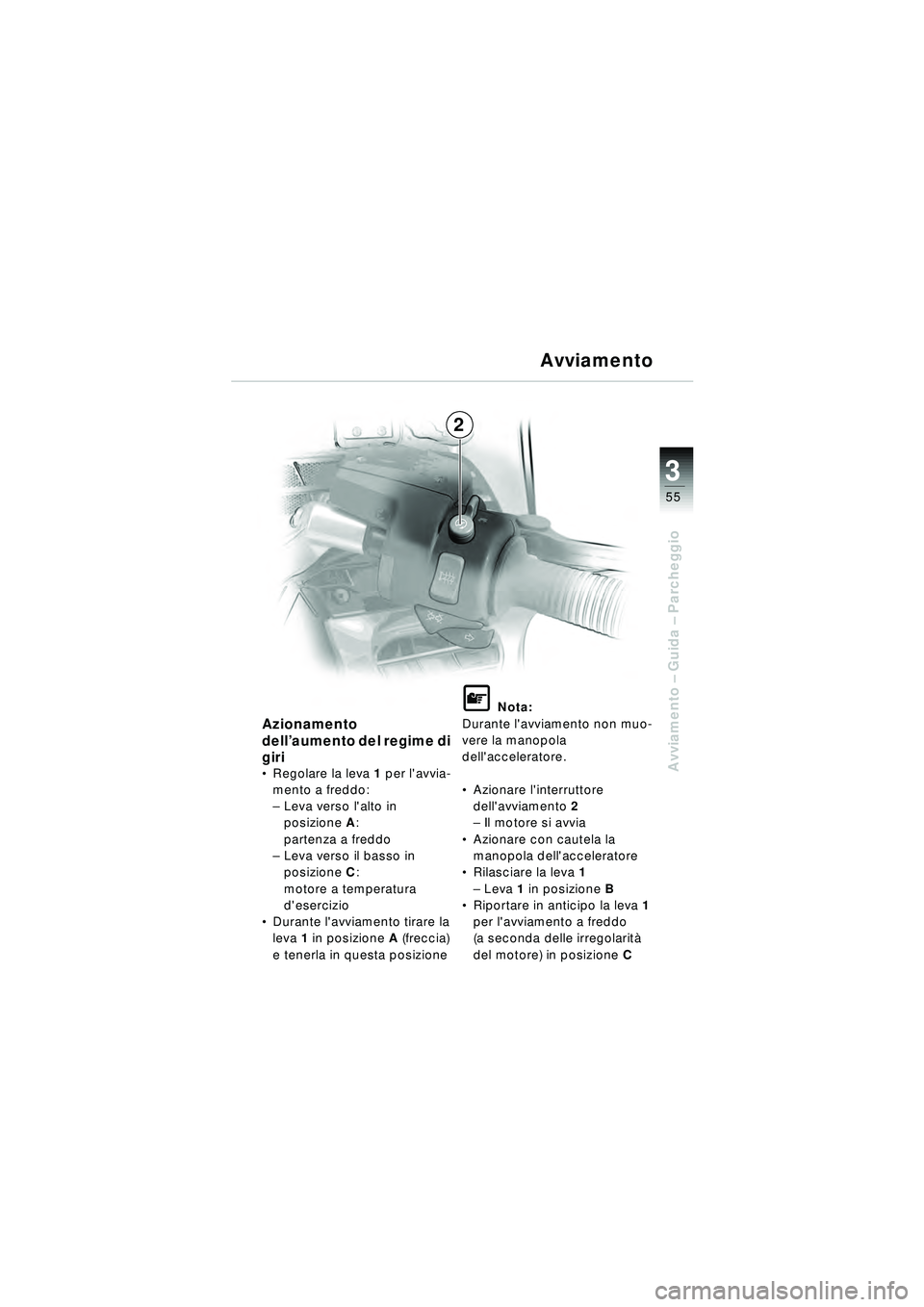

Azionamento
dell
’aumento del regime di
giri
 Regolare la leva 1 per l'avvia-
mento a freddo:
– Leva verso l'alto in
posizione A:
partenza a freddo
– Leva verso il basso in
posizione C:
motore a temperatura
d'esercizio
 Durante l'avviamento tirare la
leva 1 in posizione A (freccia)
e tenerla in questa posizione
\f Nota:
Durante l'avviamento non muo-
vere la manopola
dell'acceleratore.
 Azionare l'interruttore
dell'avviamento 2
– Il motore si avvia
 Azionare con cautela la
manopola dell'acceleratore
 Rilasciare la leva 1
– Leva 1 in posizione B
 Riportare in anticipo la leva 1
per l'avviamento a freddo
(a seconda delle irregolarit à
del motore) in posizione C
10r22bki3.book Seite 55 Freitag, 27. Januar 2006 12:53 12

3
56
Avviamento – Guida – Parcheggio
2341

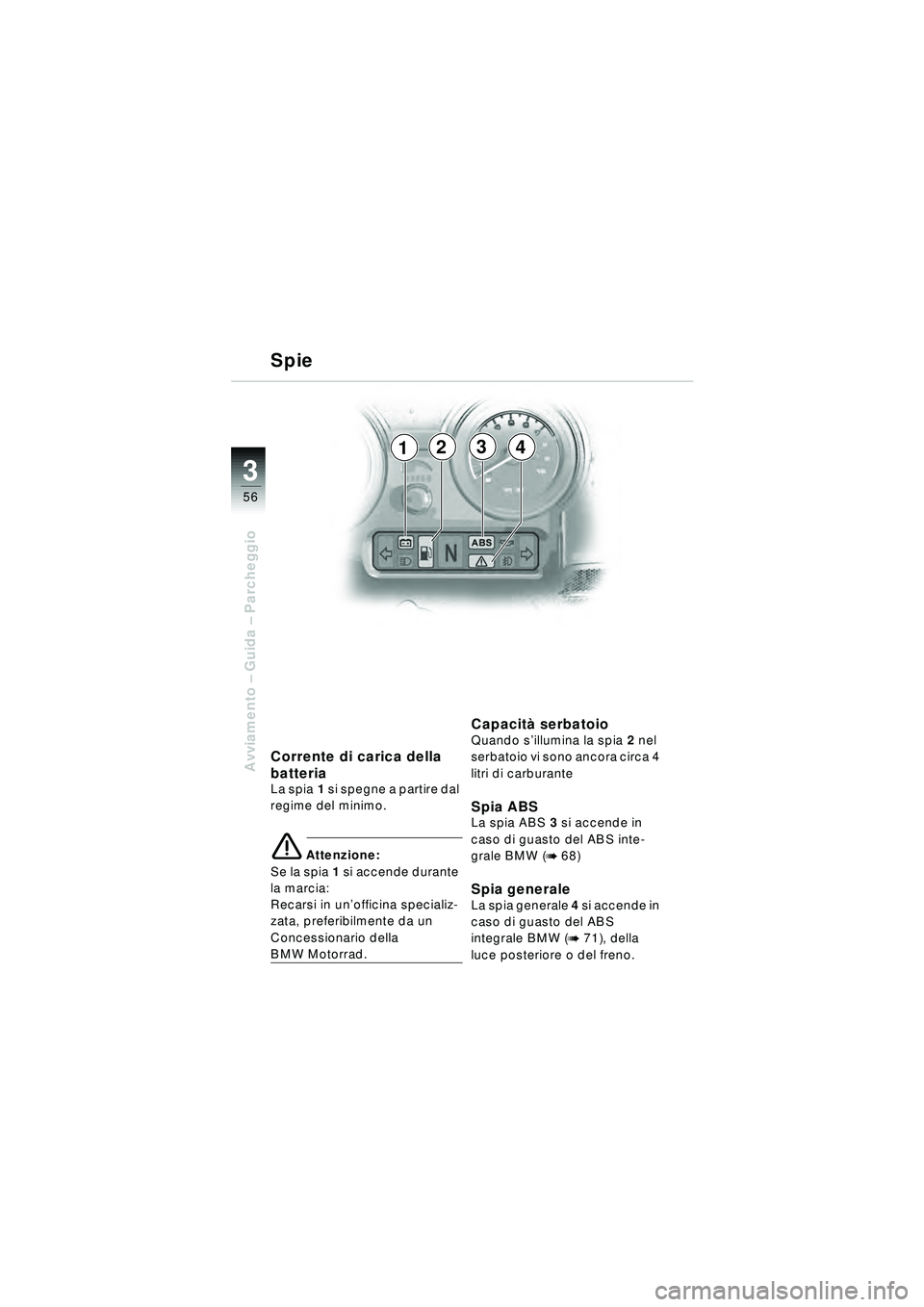

Corrente di carica della
batteria
La spia1 si spegne a partire dal
regime del minimo.
\b Attenzione:
Se la spia 1 si accende durante
la marcia:
Recarsi in un ’officina specializ-
zata, preferibilmente da un
Concessionario della
BMW Motorrad.
Capacit à serbatoioQuando s ’illumina la spia 2 nel
serbatoio vi sono ancora circa 4
litri di carburante
Spia ABSLa spia ABS 3 si accende in
caso di guasto del ABS inte-
grale BMW (
b 68)
Spia generale La spia generale 4 si accende in
caso di guasto del ABS
integrale BMW (
b 71), della
luce posteriore o del freno.
Spie
10r22bki3.book Seite 56 Freitag, 27. Januar 2006 12:53 12

3
57
Avviamento – Guida – Parcheggio

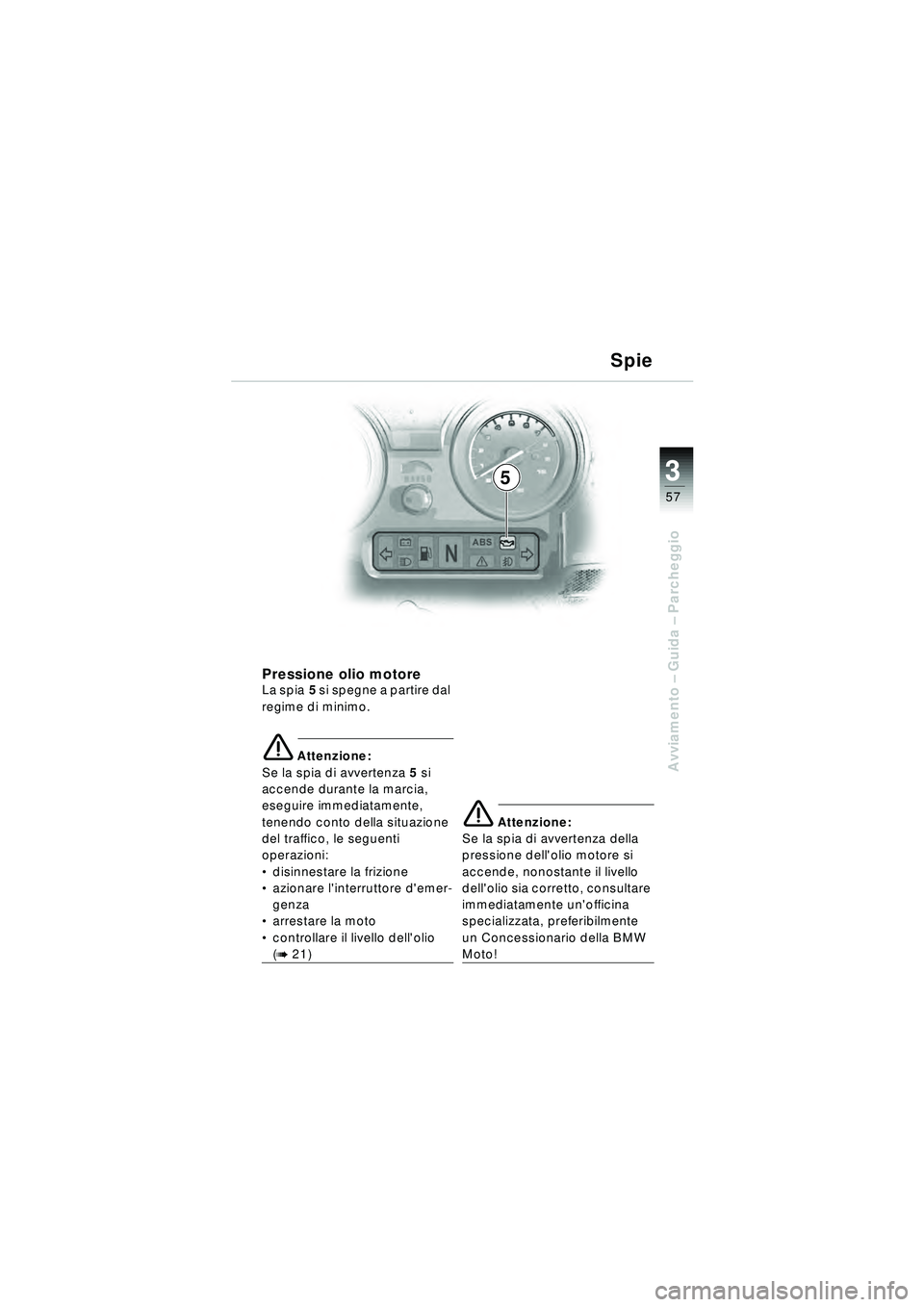

5 Spie
Pressione olio motoreLa spia
5 si spegne a partire dal
regime di minimo.
\b Attenzione:
Se la spia di avvertenza 5 si
accende durante la marcia,
eseguire immediatamente,
tenendo conto della situazione
del traffico, le seguenti
operazioni:
 disinnestare la frizione
 azionare l'interruttore d'emer-
genza
 arrestare la moto
 controllare il livello dell'olio
(b 21)
\b Attenzione:
Se la spia di avvertenza della
pressione dell'olio motore si
accende, nonostante il livello
dell'olio sia corretto, consultare
immediatamente un'officina
specializzata, preferibilmente
un Concessionario della BMW
Moto!
10r22bki3.book Seite 57 Freitag, 27. Januar 2006 12:53 12

3
58
Avviamento – Guida – Parcheggio

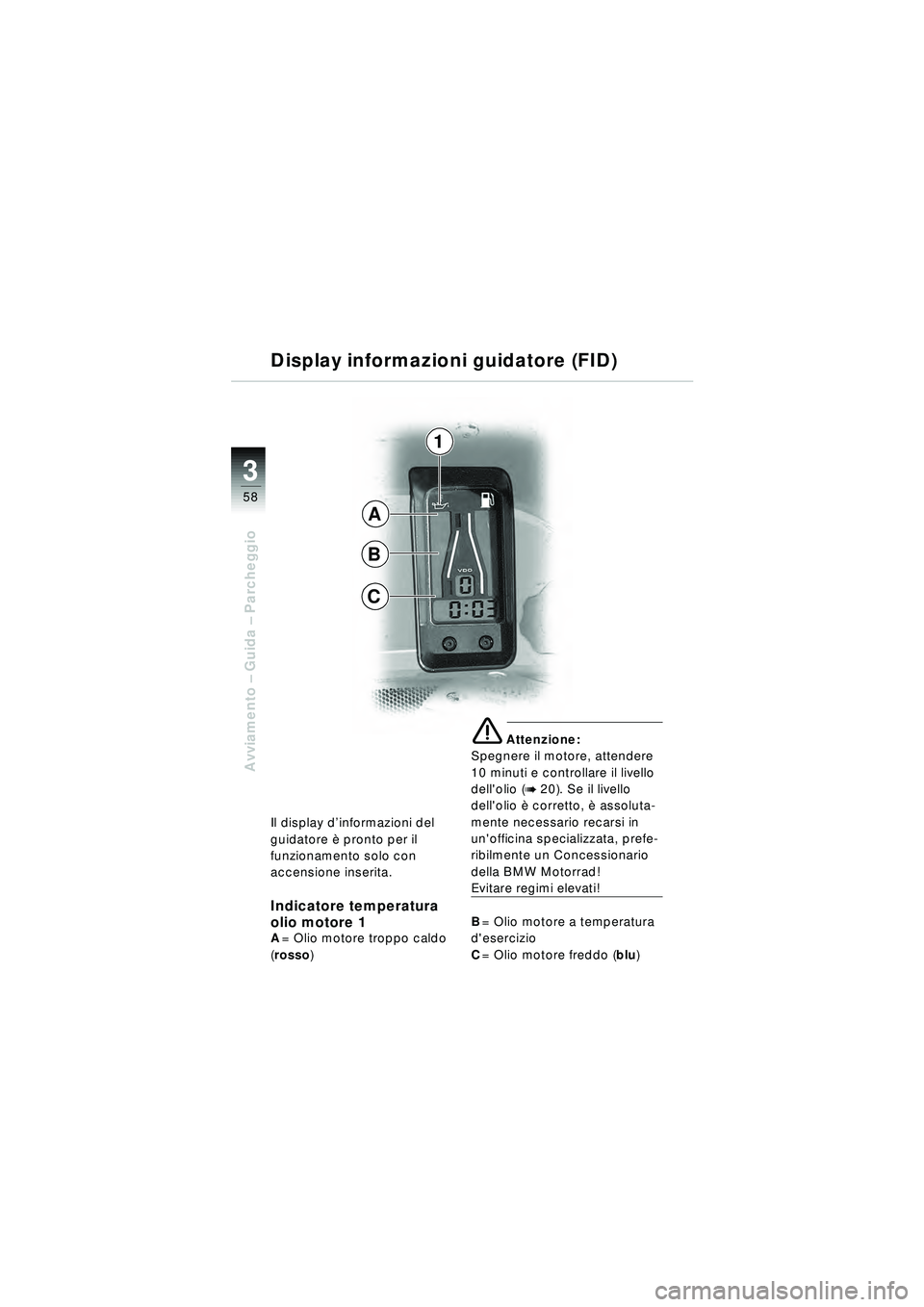

Il display d ’informazioni del
guidatore è pronto per il
funzionamento solo con
accensione inserita.
Indicatore temperatura
olio motore 1
A = Olio motore troppo caldo
( rosso)
\b Attenzione:
Spegnere il motore, attendere
10 minuti e controllare il livello
dell'olio (
b 20). Se il livello
dell'olio è corretto, è assoluta-
mente necessario recarsi in
un'officina specializzata, prefe-
ribilmente un Concessionario
della BMW Motorrad!
Evitare regimi elevati!
B = Olio motore a temperatura
d'esercizio
C = Olio motore freddo ( blu)
Display informazioni guidatore (FID)
1
A
B
C
10r22bki3.book Seite 58 Freitag, 27. Januar 2006 12:53 12
