CITROEN C3 PICASSO 2014 Betriebsanleitungen (in German)

.Bedienung
19

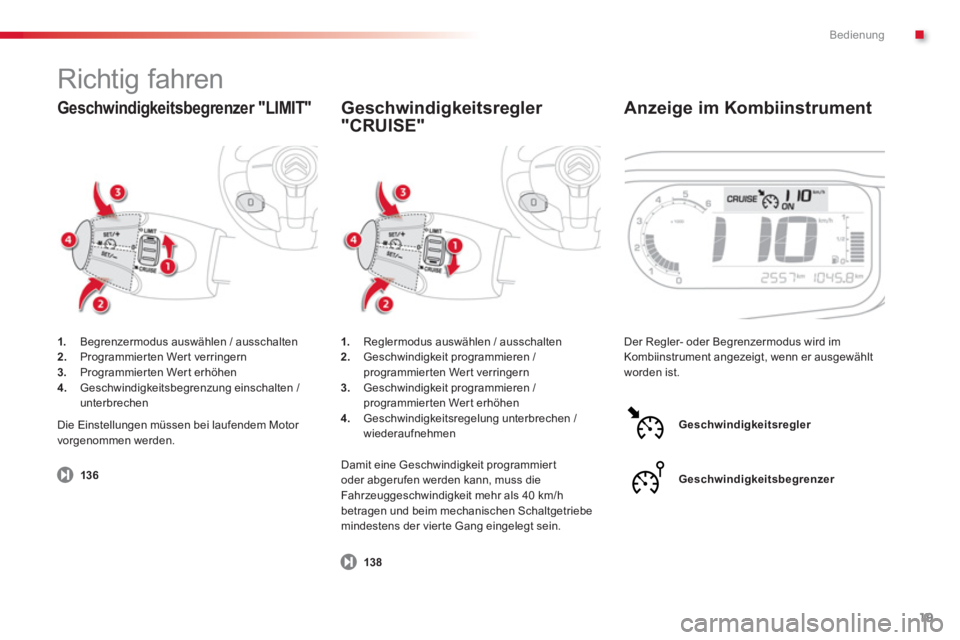

Geschwindigkeitsbegrenzer "LIMIT"

Anzeige im Kombiinstrument
1.
Begrenzermodus auswählen / ausschalten2.
Programmierten Wert verringern3.
Programmierten Wert erhöhen4.
Geschwindigkeitsbegrenzung einschalten / unterbrechen
Der Regler- oder Begrenzermodus wird im
Kombiinstrument angezeigt, wenn er ausgewählt
worden ist. 1
.Reglermodus auswählen / ausschalten2.Geschwindigkeit programmieren / programmierten Wert verringern 3.Geschwindigkeit programmieren / programmier ten Wer t erhöhen 4.Geschwindigkeitsregelung unterbrechen /
wiederaufnehmen

Geschwindigkeitsregler
"CRUISE"

Damit eine Geschwindigkeit programmiert oder abgerufen werden kann, muss die Fahrzeuggeschwindigkeit mehr als 40 km/h betragen und beim mechanischen Schaltgetriebe
mindestens der vierte Gang eingelegt sein. Die Einstellun
gen müssen bei laufendem Motor
vorgenommen werden.Geschwindigkeitsregler
Geschwindigkeitsbegrenzer
Richtig fahren
136
138

20

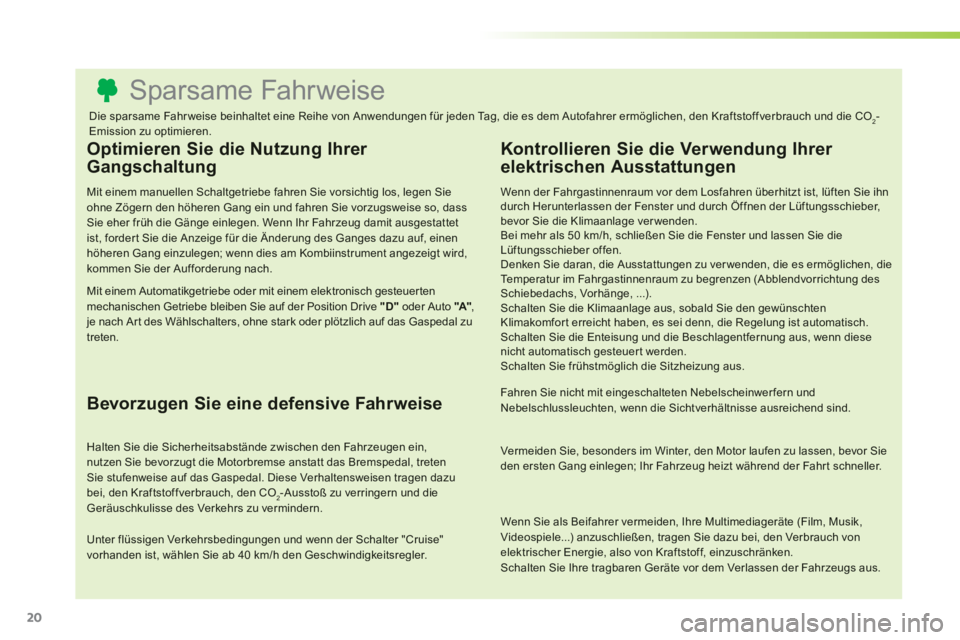

Sparsame Fahrweise
Optimieren Sie die Nutzung Ihrer
Gangschaltung
Mit einem manuellen Schaltgetriebe fahren Sie vorsichtig los, legen Sie ohne Zögern den höheren Gang ein und fahren Sie vorzugsweise so, dass Sie eher früh die Gänge einlegen. Wenn Ihr Fahrzeug damit ausgestattetist, forder t Sie die Anzeige für die Änderung des Ganges dazu auf, einenhöheren Gang einzulegen; wenn dies am Kombiinstrument angezeigt wird,kommen Sie der Aufforderung nach.
Mit einem Automatikgetriebe oder mit einem elektronisch gesteuertenmechanischen Getriebe bleiben Sie auf der Position Drive "D"oder Auto "A" ,je nach Ar t des Wählschalters, ohne stark oder plötzlich auf das Gaspedal zutreten.

Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen den Fahrzeugen ein,nutzen Sie bevorzugt die Motorbremse anstatt das Bremspedal, tretenSie stufenweise auf das Gaspedal. Diese Verhaltensweisen tragen dazu bei, den Kraftstoffverbrauch, den CO2-Ausstoß zu verringern und die Geräuschkulisse des Verkehrs zu vermindern.


Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise"vorhanden ist, wählen Sie ab 40 km/h den Geschwindigkeitsregler.


Kontrollieren Sie die Verwendung Ihrer
elektrischen Ausstattungen


Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften Sie ihndurch Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber, bevor Sie die Klimaanlage ver wenden.
Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie dieLüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu ver wenden, die es ermöglichen, die Te m p e r a t u r i m F a h rgastinnenraum zu begrenzen (Abblendvorrichtung des Schiebedachs, Vorhänge, ...).
Schalten Sie die Klimaanlage aus, sobald Sie den gewünschtenKlimakomfor t erreicht haben, es sei denn, die Regelung ist automatisch.
Schalten Sie die Enteisung und die Beschlagentfernung aus, wenn diese nicht automatisch gesteuert werden.
Schalten Sie frühstmöglich die Sitzheizung aus.


Fahren Sie nicht mit eingeschalteten Nebelscheinwerfern undNebelschlussleuchten, wenn die Sichtverhältnisse ausreichend sind.


Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen, bevor Sie den ersten Gang einlegen; Ihr Fahrzeug heizt während der Fahr t schneller.


Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik,Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch vonelektrischer Energie, also von Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem Verlassen der Fahrzeugs aus.
Die sparsame Fahr weise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch und die CO2-Emission zu optimieren.

.
21

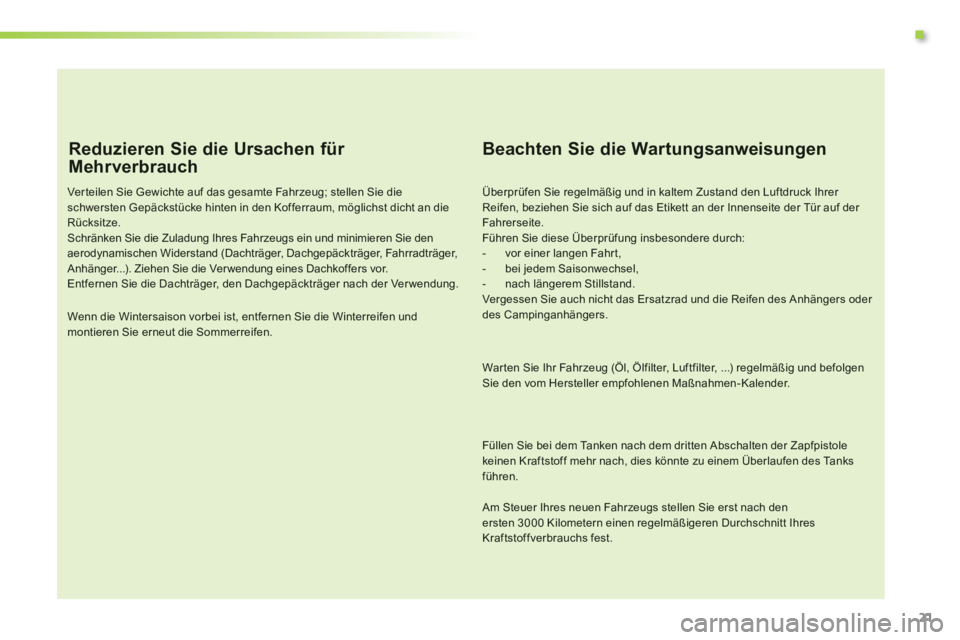

Reduzieren Sie die Ursachen für
Mehrverbrauch
Ver teilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie dieschwersten Gepäckstücke hinten in den Kofferraum, möglichst dicht an die Rücksitze.Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie denaerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger,Anhänger...). Ziehen Sie die Ver wendung eines Dachkoffers vor.Entfernen Sie die Dachträger, den Dachgepäckträger nach der Ver wendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und montieren Sie erneut die Sommerreifen.



Beachten Sie die Wartungsanweisungen

Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruck Ihrer Reifen, beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:


- vor einer langen Fahrt,

- bei jedem Saisonwechsel,

- nach längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers oder des Campinganhängers.


War ten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, ...) regelmäßig und befolgenSie den vom Hersteller empfohlenen Maßnahmen-Kalender.




Füllen Sie bei dem Tanken nach dem dritten Abschalten der Zapfpistole keinen Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks führen.


Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach denersten 3000 Kilometern einen regelmäßigeren Durchschnitt Ihres Kraftstoffverbrauchs fest.

Betriebskontrolle
22

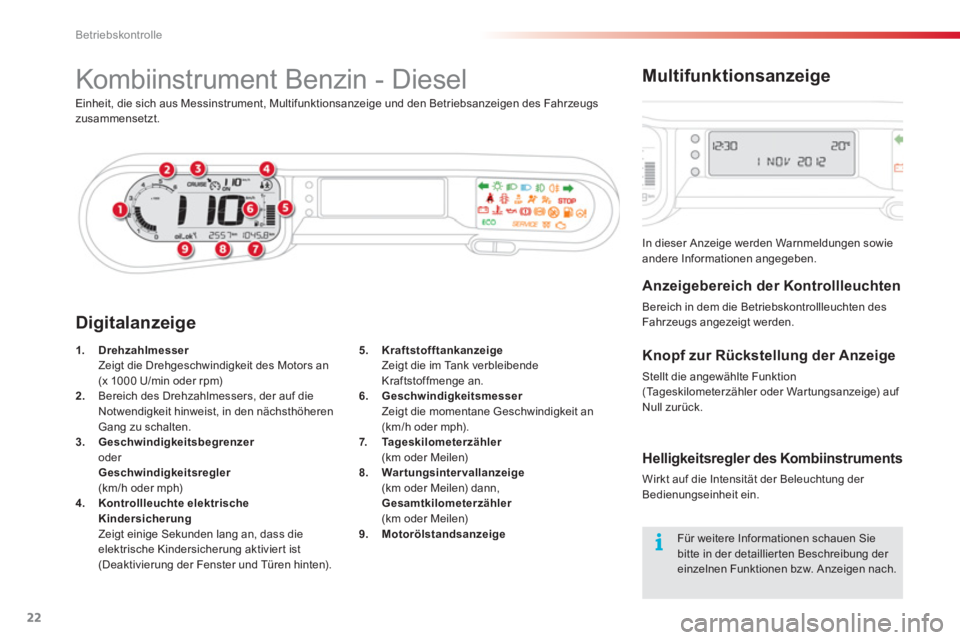

Kombiinstrument Benzin - Diesel
Einheit, die sich aus Messinstrument, Multifunktionsanzeige und den Betriebsanzeigen des Fahrzeugs
zusammensetzt.
1.DrehzahlmesserrZeigt die Drehgeschwindigkeit des Motors an(x 1000 U/min oder rpm)
2. Bereich des Drehzahlmessers, der auf die Notwendigkeit hinweist, in den nächsthöherenGang zu schalten.
3.Geschwindigkeitsbegrenzeroder Geschwindigkeitsregler(km/h oder mph) 4.Kontrollleuchte elektrischeKindersicherungZeigt einige Sekunden lang an, dass die
elektrische Kindersicherung aktiviert ist(Deaktivierung der Fenster und Türen hinten).
Digitalanzeige
In dieser Anzeige werden Warnmeldungen sowie
andere Informationen angegeben.

Multifunktionsanzeige


Anzeigebereich der Kontrollleuchten

Bereich in dem die Betriebskontrollleuchten des Fahrzeugs angezeigt werden.


Knopf zur Rückstellung der Anzeige
Stellt die angewählte Funktion (Tageskilometerzähler oder Wartungsanzeige) auf
Null zurück.


Helligkeitsregler des Kombiinstruments

Wirkt auf die Intensität der Beleuchtung der Bedienungseinheit ein. 5
.Kraftstofftankanzeige Zeigt die im Tank verbleibende
Kraftstoffmenge an.
6.Geschwindigkeitsmesser Zeigt die momentane Geschwindigkeit an(km/h oder mph).
7.Tageskilometerzähler (km oder Meilen)8.Wartungsintervallanzeige (km oder Meilen) dann, Gesamtkilometerzähler (km oder Meilen)9.Motorölstandsanzeige

Für weitere Informationen schauen Sie bitte in der detaillier ten Beschreibung der einzelnen Funktionen bzw. Anzeigen nach.

1
Betriebskontrolle
23








Kontroll- und Warnleuchten

Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Funktionsstörung (Warnleuchten) informieren.
Mit den Leuchten verbundene Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten
ertönt gleichzeitig ein akustisches Signal
in Verbindung mit einer Meldung auf demMultifunktionsbildschirm.
Beim Einschalten der Zündung

Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie losfahren, die Beschreibung der betreffenden
Warnleuchten durch.

Die Leuchten blinken oder leuchten ununterbrochen.
Bestimmte Leuchten können sowohl blinkenals auch ununterbrochen leuchten. Ob es sich um eine normale Situation handelt oder eine Funktionsstörung vorliegt, lässt sich nur erkennen, wenn man die Leuchtweise im Zusammenhang mitdem Betriebszustand des Fahrzeugs betrachtet.


Betriebskontrollleuchten

Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen







linker Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.





rechter Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.





Standlicht


ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht".





Abblendlicht




ununterbrochen Der Lichtschalter befindet sich in Position "Abblendlicht".





Fernlicht




ununterbrochen
Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.

Betriebskontrolle
24

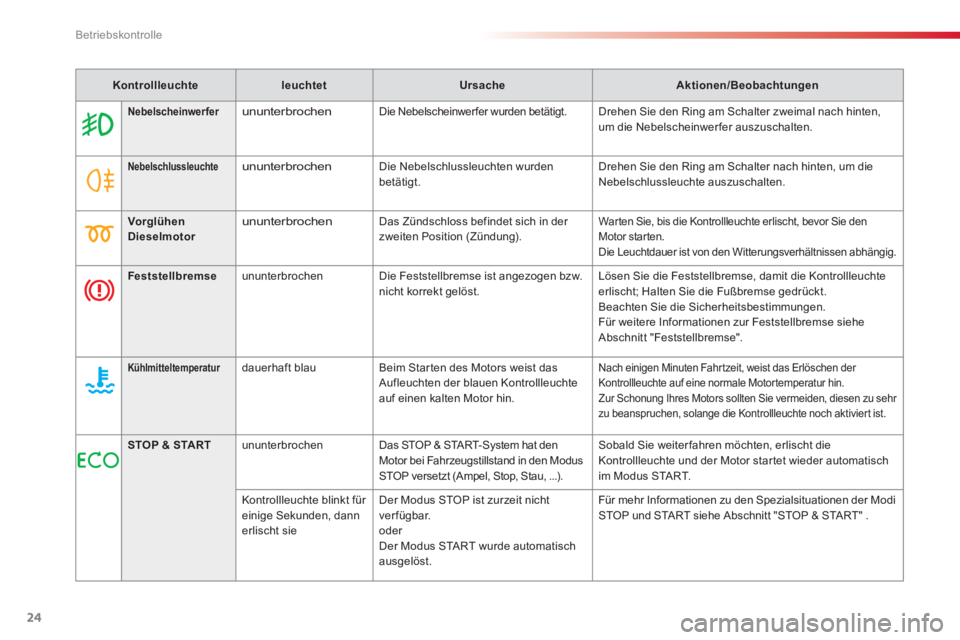

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Nebelscheinwerfer


ununterbrochen
Die Nebelscheinwerfer wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten,
um die Nebelscheinwerfer auszuschalten.






Nebelschlussleuchte


ununterbrochen
Die Nebelschlussleuchten wurden
betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.





Vorglühen
Dieselmotor




ununterbrochen
Das Zündschloss befindet sich in der
zweiten Position (Zündung). War ten Sie, bis die Kontrollleuchte erlischt, bevor Sie den
Motor starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig.



Feststellbremseununterbrochen Die Feststellbremse ist angezogen bzw.
nicht korrekt gelöst.Lösen Sie die Feststellbremse, damit die Kontrollleuchte erlischt; Halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse sieheAbschnitt "Feststellbremse".






Kühlmitteltemperatur


dauerhaft blau Beim Star ten des Motors weist das
Aufleuchten der blauen Kontrollleuchte
auf einen kalten Motor hin. Nach einigen Minuten Fahr tzeit, weist das Erlöschen der
Kontrollleuchte auf eine normale Motor temperatur hin.
Zur Schonung Ihres Motors sollten Sie vermeiden, diesen zu sehr
zu beanspruchen, solange die Kontrollleuchte noch aktivier t ist.
STOP & STARTununterbrochen Das STOP & STA R T-System hat den Motor bei Fahrzeugstillstand in den ModusSTOP versetzt (Ampel, Stop, Stau, ...).
Sobald Sie weiterfahren möchten, erlischt die Kontrollleuchte und der Motor startet wieder automatisch
im Modus STA R T.
K
ontrollleuchte blinkt für einige Sekunden, dann erlischt sie Der Modus ST
OP ist zurzeit nicht
verfügbar. oder
Der Modus STA R T wurde automatisch ausgelöst. Für mehr Informationen zu den S
pezialsituationen der ModiSTOP und START siehe Abschnitt "STOP & STA R T " .

1
Betriebskontrolle
25

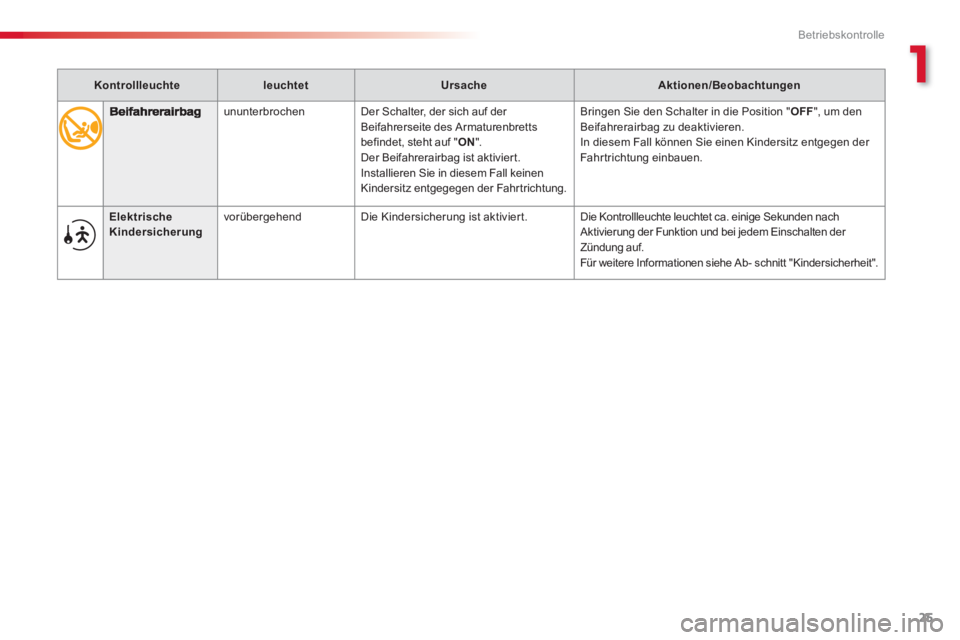

ununterbrochenDer Schalter, der sich auf der Beifahrerseite des Armaturenbrettsbefindet, steht auf " ON
". Der Beifahrerairbag ist aktivier t.
Installieren Sie in diesem Fall keinen Kindersitz entgegegen der Fahrtrichtung. Brin
gen Sie den Schalter in die Position " OFF", um den Beifahrerairbag zu deaktivieren.
In diesem Fall können Sie einen Kindersitz entgegen der Fahrtrichtung einbauen.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen



Elektrische Kindersicherung

vorübergehend Die Kindersicherung ist aktivier t. Die Kontrollleuchte leuchtet ca. einige Sekunden nachAktivierung der Funktion und bei jedem Einschalten der Zündung auf.
Für weitere Informationen siehe Ab- schnitt "Kindersicherheit".

Betriebskontrolle
26

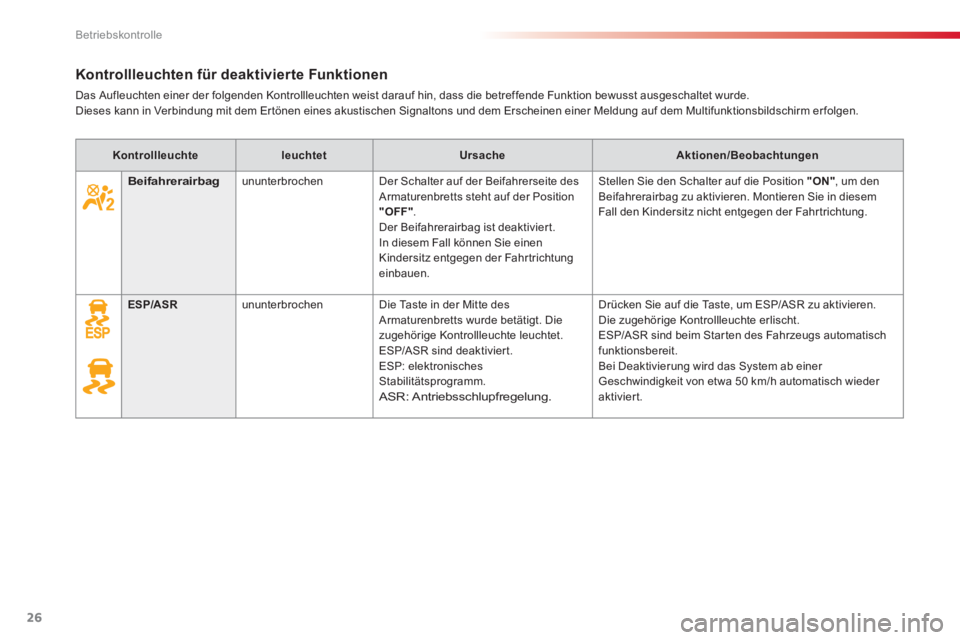

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde. Dieses kann in Verbindung mit dem Er tönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm er folgen.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen





Beifahrerairbag ununterbrochen Der Schalter auf der Beifahrerseite des Armaturenbretts steht auf der Position "OFF".Der Beifahrerairbag ist deaktivier t.
In diesem Fall können Sie einenKindersitz entgegen der Fahr trichtung einbauen.
Stellen Sie den Schalter auf die Position "ON", um den Beifahrerairbag zu aktivieren. Montieren Sie in diesem Fall den Kindersitz nicht entgegen der Fahr trichtung.





ESP/ASR


ununterbrochen Die Taste in der Mitte des
Armaturenbretts wurde betätigt. Die
zugehörige Kontrollleuchte leuchtet.
ESP/ASR sind deaktivier t.
ESP: elektronisches
Stabilitätsprogramm.
ASR: Antriebsschlupfregelung.

Drücken Sie auf die Taste, um ESP/ASR zu aktivieren.
Die zugehörige Kontrollleuchte erlischt.
ESP/ASR sind beim Star ten des Fahrzeugs automatisch
funktionsbereit.
Bei Deaktivierung wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch wieder
aktiviert.

1
Betriebskontrolle
27

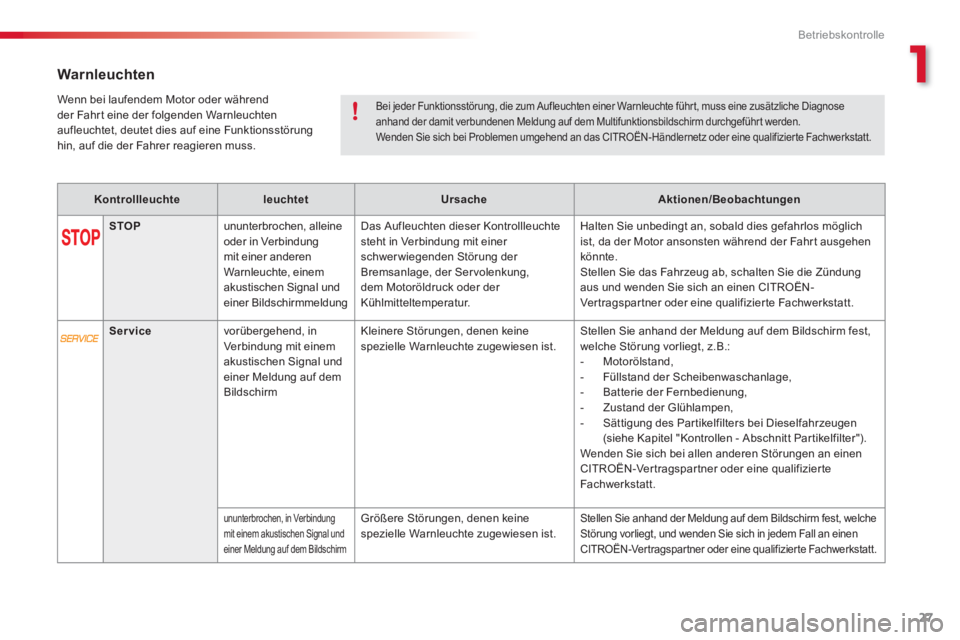

Warnleuchten


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen





STOP

ununterbrochen, alleine oder in Verbindung
mit einer anderen
Warnleuchte, einem
akustischen
Signal und einer Bildschirmmeldung D
as Aufleuchten dieser Kontrollleuchte steht in Verbindung mit einer schwerwiegenden Störung der Bremsanlage, der Servolenkung, dem Motoröldruck oder der Kühlmitteltemperatur. Halten Sie unbedin
gt an, sobald dies gefahrlos möglich
ist, da der Motor ansonsten während der Fahr t ausgehenkönnte.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an einen CITROËN-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt.



Service

vorübergehend, inVerbindung mit einem
akustischen Signal undeiner Meldung auf dem
Bildschirm Kleinere
Störungen, denen keinespezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Störung vorliegt, z.B.:


- Motorölstand,

- Füllstand der Scheibenwaschanlage,

- Batterie der Fernbedienung,

- Zustand der Glühlampen,

- Sättigung des Partikelfilters bei Dieselfahrzeugen (siehe Kapitel "Kontrollen - Abschnitt Par tikelfilter").
Wenden Sie sich bei allen anderen Störungen an einen CITROËN-Vertragspar tner oder eine qualifizier te Fachwerkstatt.


ununterbrochen, in Verbindungmit einem akustischen Signal undeiner Meldung auf dem Bildschirm
Größere Störungen, denen keine spezielle Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest, welcheStörung vorliegt, und wenden Sie sich in jedem Fall an einen
CITROËN-Vertragspartner oder eine qualifizierte Fachwerkstatt.
Bei jeder Funktionsstörung, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung auf dem Multifunktionsbildschirm durchgeführt werden. Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.

Wenn bei laufendem Motor oder währendder Fahr t eine der folgenden Warnleuchten
aufleuchtet, deutet dies auf eine Funktionsstörunghin, auf die der Fahrer reagieren muss.

Betriebskontrolle
28

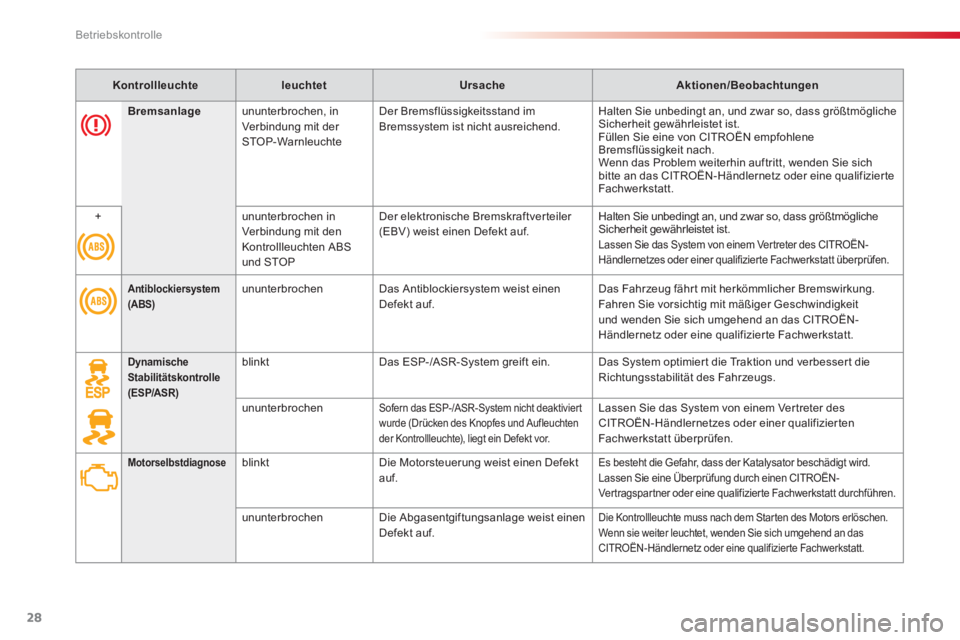

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen





Antiblockiersystem(ABS)ununterbrochen Das Antiblockiersystem weist einenDefekt auf. Das Fahrzeug fähr t mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und wenden Sie sich umgehend an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.



Dynamische Stabilitätskontrolle (ESP/ASR)
blinkt Das ESP-/ASR-System greift ein. Das System optimier t die Traktion und verbesser t die
Richtungsstabilität des Fahrzeugs.
ununterbrochen Sofern das ESP-/ASR-System nicht deaktiviert
wurde (Drücken des Knopfes und Aufleuchten
der Kontrollleuchte), liegt ein Defekt vor.
Lassen Sie das System von einem Ver treter des CITROËN-Händlernetzes oder einer qualifizier tenFachwerkstatt überprüfen.

Motorselbstdiagnoseblinkt Die Motorsteuerung weist einen Defektauf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen CITROËN-
Ver tragspartner oder eine qualifizier te Fachwerkstatt durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen Defekt auf. Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.


Bremsanlageununterbrochen, in
Ver bindung mit der STOP-WarnleuchteDer Bremsflüssi
gkeitsstand im Bremssystem ist nicht ausreichend.Halten Sie unbedingt an, und zwar so, dass größtmöglicheSicherheit gewährleistet ist.
Füllen Sie eine von CITROËN empfohlene
Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich
bitte an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
+
ununterbrochen in
Ver bindung mit denKontrollleuchten ABS und STOP D
er elektronische Bremskraftverteiler (EBV) weist einen Defekt auf.Halten Sie unbedingt an, und zwar so, dass größtmögliche Sicherheit gewährleistet ist.Lassen Sie das System von einem Ver treter des CITROËN-Händlernetzes oder einer qualifizierte Fachwerkstatt überprüfen.
