CITROEN C3 PICASSO 2015 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2015, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2015Pages: 312, PDF-Größe: 10.58 MB
Page 291 of 312
04-14

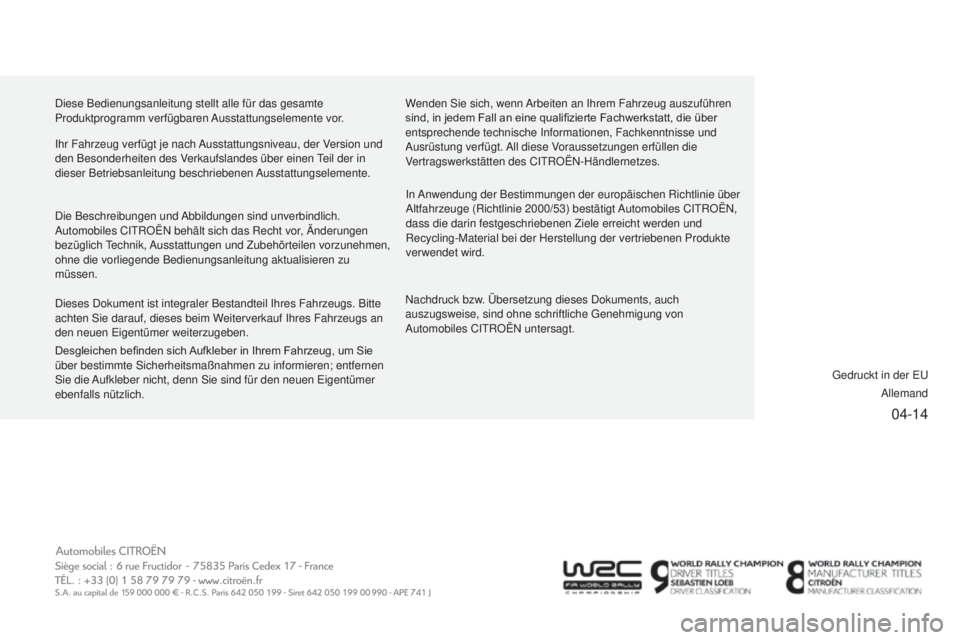

diese Bedienungsanleitung stellt alle für das gesamte
Produktprogramm verfügbaren a usstattungselemente vor.
n
achdruck bzw. Ãœbersetzung dieses d okuments, auch
auszugsweise, sind ohne schriftliche
g enehmigung von
a
utomobiles C it ROË n untersagt.
i
hr Fahrzeug verfügt je nach
a
usstattungsniveau, der Version und
den Besonderheiten des Verkaufslandes über einen
teil der in
dieser Betriebsanleitung beschriebenen a
usstattungselemente.
d
ie Beschreibungen und
a
bbildungen sind unverbindlich.
a
utomobiles C it ROË n behält sich das Recht vor, Änderungen
bezüglich
technik, a
usstattungen und Zubehörteilen vorzunehmen,
ohne die vorliegende Bedienungsanleitung aktualisieren zu
müssen.
d
ieses d okument ist integraler Bestandteil i hres Fahrzeugs. Bitte
achten
s ie darauf, dieses beim Weiterverkauf i hres Fahrzeugs an
den neuen
e igentümer weiterzugeben.
Desgleichen befinden sich Aufkleber in Ihrem Fahrzeug, um Sie
über bestimmte
s icherheitsmaßnahmen zu informieren; entfernen
s
ie die
a
ufkleber nicht, denn s ie sind für den neuen e igentümer
ebenfalls nützlich.
i
n
a
nwendung der Bestimmungen der europäischen Richtlinie über
a
ltfahrzeuge (Richtlinie 2000/53) bestätigt
a
utomobiles C it ROË n ,
dass die darin festgeschriebenen Ziele erreicht werden und
Recycling-Material bei der Herstellung der vertriebenen Produkte
verwendet wird.
g
edruckt in der eu
a
llemand
Wenden
s ie sich, wenn a rbeiten an i hrem Fahrzeug auszuführen
sind, in jedem Fall an eine qualifizierte Fachwerkstatt, die über
entsprechende technische
i nformationen, Fachkenntnisse und
a
usrüstung verfügt.
a
ll diese Voraussetzungen erfüllen die
Vertragswerkstätten des C
it ROË n -Händlernetzes.
Page 292 of 312
CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Entagos
14C3O.0020
a
llemand
Page 293 of 312
1
Betriebskontrolle
1
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Additiv AdBlue
®
(Diesel BlueHDi)
ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit einem
akustischen Signal und
einer Meldung über die
Reichweite Die Reichweite beträgt zwischen 600 km
und 2400 km. Füllen Sie das Additiv AdBlue ®
rasch wieder auf: wenden Sie
sich an das CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
+
blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung über die
Reichweite Die Reichweite beträgt zwischen 0 km und
600 km. Füllen Sie unbedingt
das Additiv AdBlue
®
wieder auf,
um eine Panne zu verhindern
: wenden Sie sich an
das CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung, die das
Starten untersagt Der Behälter des Additivs AdBlue
®
ist
leer: die vorgeschriebene Wegfahrsperre
verhinder t das erneute Star ten des Motors. Um den Motor wieder star ten zu können, müssen Sie
unbedingt
das Additiv AdBlue ®
auffüllen: wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
Es ist unbedingt
erforderlich eine AdBlue
®
-Mindestmenge
von 3,8 Litern in den Additivbehälter einzufüllen.
Page 294 of 312
Betriebskontrolle
2
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
+
+
Abgasreinigungs-
system SCR
(Diesel
BlueHDi)
ununterbrochen, ab Einschalten der
Zündung, in Verbindung mit den
SERVICE-Kontrollleuchten und dem
System zur Motorselbstdiagnose,
zusammen mit einem akustischen
Signal und einer Meldung Eine Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt. Diese Warnung verschwindet sobald das
Emissionsniveau der Abgase wieder konform wird.
blinkt, ab Einschalten der Zündung,
in Verbindung mit den SERVICE-
Kontrollleuchten und dem
System zur Motorselbstdiagnose,
zusammen mit einem akustischen
Signal und einer Meldung mit
Angabe der Reichweite Nach Bestätigung der Fehlfunktion
des Abgasreinigungssystems, können
Sie bis zu 1 100 km fahren, bevor die
Wegfahrsperre des Motors ausgelöst wird. Wenden Sie sich sobald wie möglich
an das
CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt, um eine Panne zu verhindern.
blinkt, ab Einschalten der Zündung,
in Verbindung mit den SERVICE-
Kontrollleuchten und dem
System zur Motorselbstdiagnose,
zusammen mit einem akustischen
Signal und einer Meldung Sie haben die zulässige Fahrgrenze
nach Bestätigung der Fehlfunktion des
Abgasreinigungssystems überschritten:
die Wegfahrsperre verhinder t das erneute
Star ten des Motors. Um den Motor wieder star ten zu können, müssen
Sie sich unbedingt
an das CITROËN-Händlernetz
oder an eine qualifizier te Fachwerkstatt wenden.

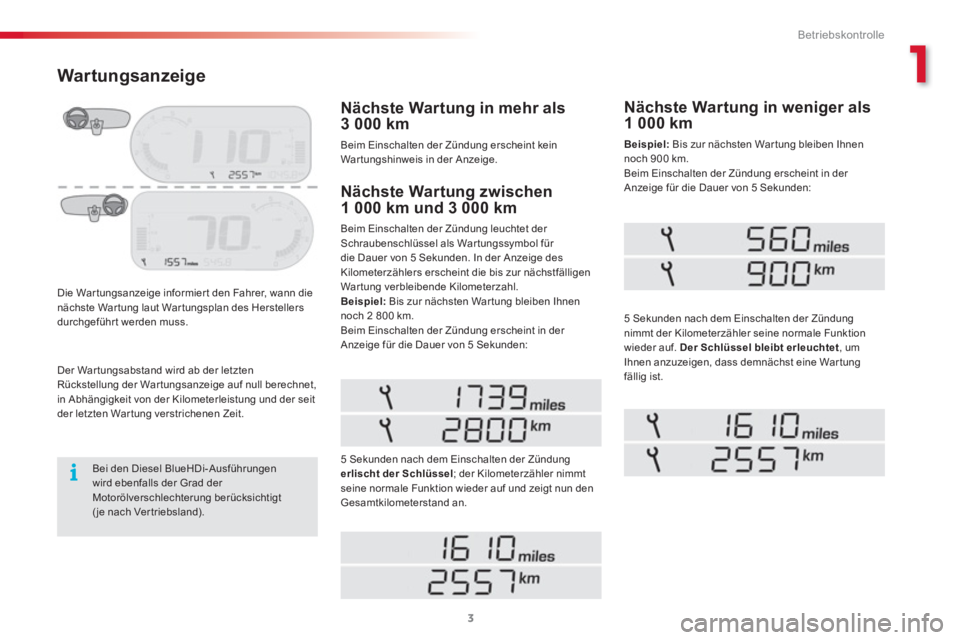

Page 295 of 312
1
Betriebskontrolle
3
Die War tungsanzeige informier t den Fahrer, wann die
nächste War tung laut War tungsplan des Herstellers
durchgeführ t werden muss.
Nächste Wartung zwischen
1 000 km und 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als War tungssymbol für
die Dauer von 5 Sekunden. In der Anzeige des
Kilometerzählers erscheint die bis zur nächstfälligen
Wartung verbleibende Kilometerzahl.
Beispiel:
Bis zur nächsten War tung bleiben Ihnen
noch 2 800 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
Nächste Wartung in weniger als
1 000 km
Beispiel:
Bis zur nächsten War tung bleiben Ihnen
noch 900 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung
erlischt der Schlüssel
; der Kilometerzähler nimmt
seine normale Funktion wieder auf und zeigt nun den
Gesamtkilometerstand an.
5 Sekunden nach dem Einschalten der Zündung
nimmt der Kilometerzähler seine normale Funktion
wieder auf. Der Schlüssel bleibt erleuchtet
, um
Ihnen anzuzeigen, dass demnächst eine War tung
fällig ist.
Nächste Wartung in mehr als
3 000 km
Beim Einschalten der Zündung erscheint kein
War tungshinweis in der Anzeige.
War tungsanzeige
Der War tungsabstand wird ab der letzten
Rückstellung der War tungsanzeige auf null berechnet,
in Abhängigkeit von der Kilometerleistung und der seit
der letzten War tung verstrichenen Zeit.
Bei den Diesel BlueHDi-Ausführungen
wird ebenfalls der Grad der
Motorölverschlechterung berücksichtigt
( je nach Ver triebsland).
Page 296 of 312
Betriebskontrolle
4

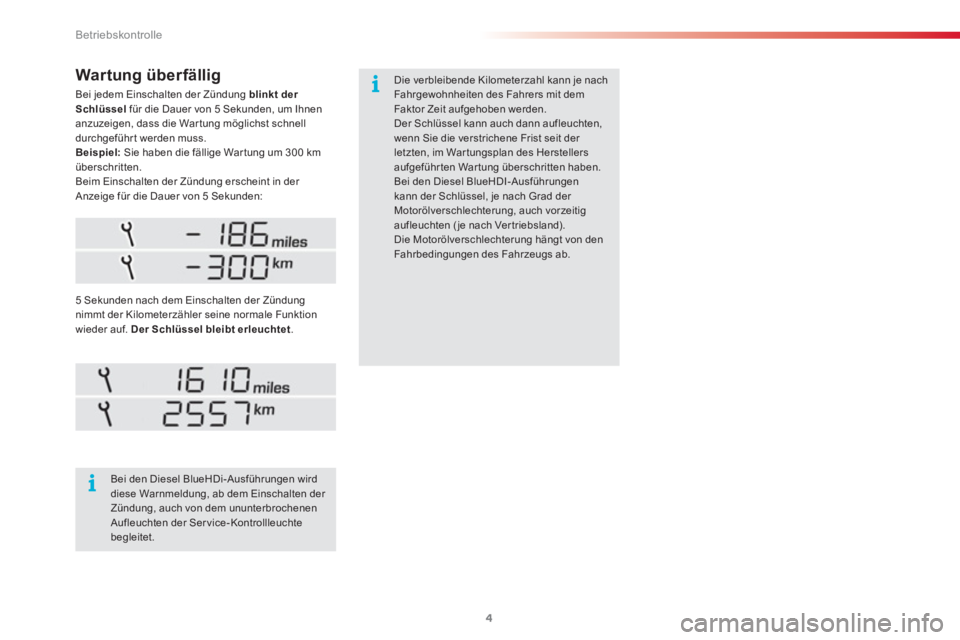

Bei jedem Einschalten der Zündung blinkt der
Schlüssel
für die Dauer von 5 Sekunden, um Ihnen
anzuzeigen, dass die War tung möglichst schnell
durchgeführ t werden muss.
Beispiel:
Sie haben die fällige War tung um 300 km
überschritten.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung
nimmt der Kilometerzähler seine normale Funktion
wieder auf. Der Schlüssel bleibt erleuchtet
.
Bei den Diesel BlueHDi-Ausführungen wird
diese Warnmeldung, ab dem Einschalten der
Zündung, auch von dem ununterbrochenen
Aufleuchten der Ser vice-Kontrollleuchte
begleitet.
Die verbleibende Kilometerzahl kann je nach
Fahrgewohnheiten des Fahrers mit dem
Faktor Zeit aufgehoben werden.
Der Schlüssel kann auch dann aufleuchten,
wenn Sie die verstrichene Frist seit der
letzten, im War tungsplan des Herstellers
aufgeführten Wartung überschritten haben.
Bei den Diesel BlueHDI-Ausführungen
kann der Schlüssel, je nach Grad der
Motorölverschlechterung, auch vorzeitig
aufleuchten ( je nach Ver triebsland).
Die Motorölverschlechterung hängt von den
Fahrbedingungen des Fahrzeugs ab.
Wartung überfällig
Page 297 of 312
10
Kontrollen
5
Leer gefahrener Tank (Diesel)
)
Tanken Sie mindestens fünf Liter Dieselkraftstoff.
)
Öffnen Sie die Motorhaube.
)
Je nach Ausführung, lösen und entfernen Sie
die Abdeckung, um an die Entlüftungspumpe zu
gelangen.
)
Betätigen Sie die Entlüftungspumpe, bis ein
Widerstand zu spüren ist und der Kraftstoff in
dem durchsichtigen Schlauch mit dem grünen
Steckverbinder zu sehen ist.
)
Betätigen Sie den Anlasser, bis der Motor
anspringt.
)
Je nach Ausführung, setzen Sie die Abdeckung
wieder auf und lassen Sie sie einrasten.
)
Schließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofor t anspringt,
unterlassen Sie bitte jeden weiteren
Startversuch.
Betätigen Sie erneut die Entlüftungspumpe
und dann den Anlasser.
Motoren BlueHDi
)
Tanken Sie mindestens 5 Liter Dieselkraftstoff.
)
Schalten Sie die Zündung ein (ohne den Motor zu
starten).
)
War ten Sie ca. 6 Sekunden und schalten Sie die
Zündung aus.
)
Wiederholen Sie den Vorgang 10 Mal.
)
Betätigen Sie den Anlasser, um den Motor zu
starten.
Bei Fahrzeugen mit HDI- Motor, muss, wenn der Tank
komplett leer gefahren wurde, die Kraftstoffanlage
entlüftet werden.
Das Entlüftungssystem besteht aus einer
Entlüftungspumpe und einem durchsichtigen Schlauch
im Motorraum.
Page 298 of 312
Praktische Tipps
6
Additiv AdBlue ®
und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6 hat CITROËN entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus SCR-System (selektive
katalytische Reduktion) und Par tikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mit dem speziellen Additiv AdBlue ®
, das Urea enthält,
wandelt der Katalysator bis zu 85% des Stickstoffoxids
(NOx) in Stickstoff und Wasser um - Substanzen, die
weder die Gesundheit noch die Umwelt belasten.
Sobald der AdBlue
®
-Additivtank leer ist,
verhinder t eine gesetzlich vorgeschriebene
Anlasssperre das Star ten des Motors.
Bei Ausfall des SCR-Systems entspricht der
Emissionswer t des Fahrzeugs nicht mehr der
Euro-Norm 6: Ihr Fahrzeug verschmutzt die
Umwelt!
Bei einer Störung des SCR-Systems wenden
Sie sich daher umgehend an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, da der Motorstar t
nach 1 100 km mit gestör tem System
automatisch gesperr t wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
Das Additiv AdBlue ®
befindet sich in einem separaten,
spezifischen Tank unter dem Kofferraum. Der Tank
fasst 17 Liter, womit das Fahrzeug etwa 20 000 km
weit fahren kann, bevor ein Alarm einen niedrigen
Füllstand anzeigt, mit dem Sie noch weitere 2 400 km
fahren können.
Um eine ordnungsgemäße Funktionsweise des
SCR-Systems zu ermöglichen, wird der AdBlue
®-
Additivtank während der Inspektion Ihres Fahrzeugs
bei einem Ver treter des CITROËN-Händlernetzes
oder bei einer qualifizier ten Fachwerkstatt stets
nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20 000 km zurückgelegt, sollten Sie den Tank bei
einem CITROËN-Ver tragspar tner oder bei einer
qualifizierten Fachwerkstatt nachfüllen lassen.
Page 299 of 312
11
Praktische Tipps
7
Reichweitenanzeige
Dieses System über wacht den Füllstand des AdBlue ®
-
Additivtanks und erkennt eine Störung des SCR-
Systems, um eine Luftverschmutzung zu verhindern.
Beim Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die Anlasssperre
das Fahrzeug blockier t.
Sollte gleichzeitig eine Störung des Systems und ein
niedriger Füllstand des AdBlue
® -Additivtanks erfasst
werden, ist die Reichweite des Fahrzeugs niedriger
als die angezeigte Kilometerzahl.
Anlasssperre bei Additivmangel AdBlue ®
Die gesetzlich vorgeschriebene Anlasssperre
des Motors wird automatisch aktivier t, sobald
der AdBlue
® -Additivtank leer ist.
Reichweite von mehr als 2 400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite im
Kombiinstrument.
Page 300 of 312

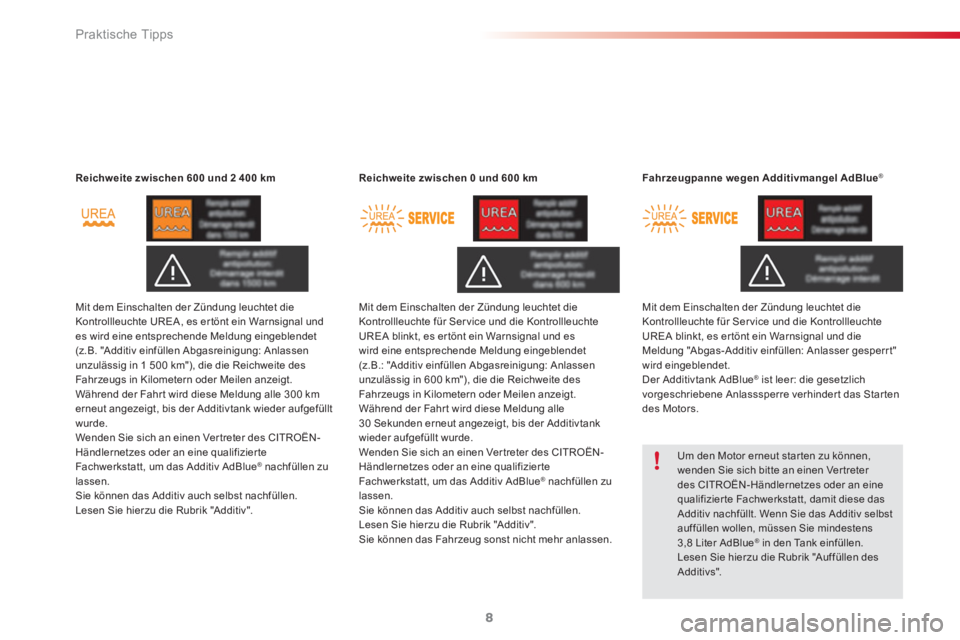

Praktische Tipps
8
Reichweite
zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte UREA, es er tönt ein Warnsignal und
es wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1 500 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300 km
erneut angezeigt, bis der Additivtank wieder aufgefüllt
wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizier te
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Reichweite zwischen 0 und 600 km
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle
30 Sekunden erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizier te
Fachwerkstatt, um das Additiv AdBlue ® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Sie können das Fahrzeug sonst nicht mehr anlassen. Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und die
Meldung "Abgas-Additiv einfüllen: Anlasser gesperr t"
wird eingeblendet.
Der Additivtank AdBlue
®
ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhinder t das Star ten
des Motors.
Fahrzeugpanne wegen Additivmangel AdBlue
®
Um den Motor erneut star ten zu können,
wenden Sie sich bitte an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, damit diese das
Additiv nachfüllt. Wenn Sie das Additiv selbst
auffüllen wollen, müssen Sie mindestens
3,8 Liter AdBlue
® in den Tank einfüllen.
Lesen Sie hierzu die Rubrik "Auffüllen des
Additivs".
