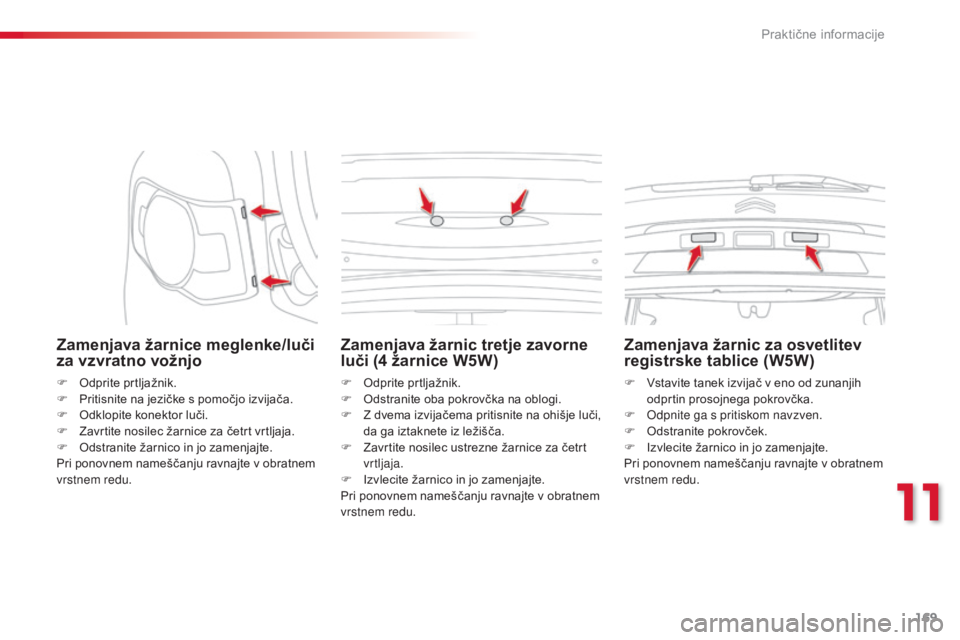

Zamenjava žarnice meglenke/luči
za vzvratno vožnjo
F Odprite prtljažnik.
F P ritisnite na jezičke s pomočjo izvijača.
F

O
dklopite konektor luči.
F

Z
avrtite nosilec žarnice za četrt vrtljaja.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v obratnem
vrstnem redu.
Zamenjava žarnic tretje zavorne
luči (4 žarnice W5W)
F Odprite prtljažnik.
F
O dstranite oba pokrovčka na oblogi.
F

Z d
vema izvijačema pritisnite na ohišje luči,
da ga iztaknete iz ležišča.
F

Z
avrtite nosilec ustrezne žarnice za četrt
vrtljaja.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v obratnem
vrstnem redu.
Zamenjava žarnic za osvetlitev
registrske tablice (W5W)
F Vstavite tanek izvijač v eno od zunanjih odprtin prosojnega pokrovčka.
F
o
d
pnite ga s pritiskom navzven.
F

O
dstranite pokrovček.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v obratnem
vrstnem redu.
11
Praktične informacije

170
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014

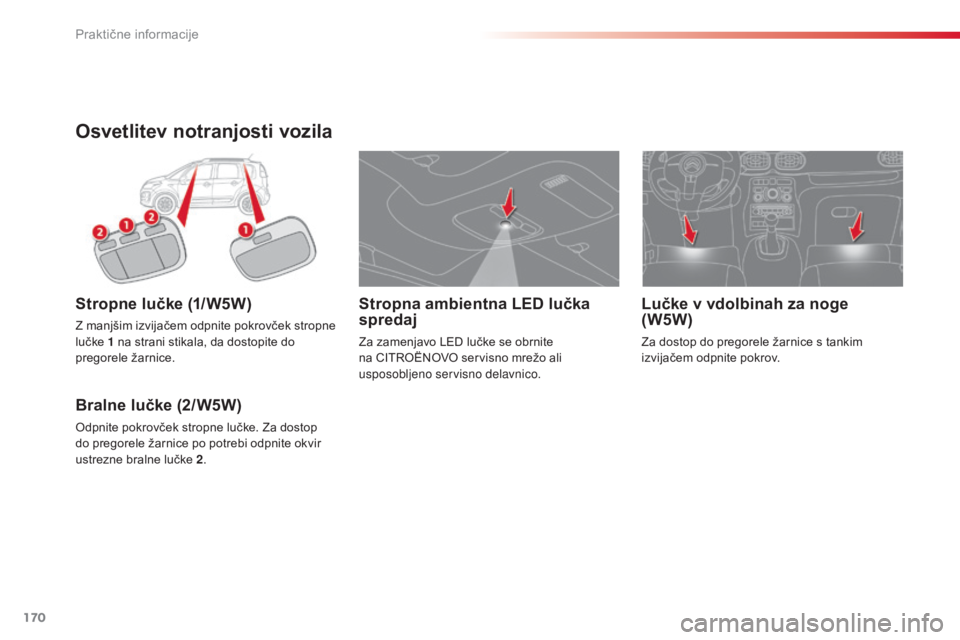

Osvetlitev notranjosti vozila
Stropne lučke (1/W5W)
Z manjšim izvijačem odpnite pokrovček stropne
lučke 1
na strani stikala, da dostopite do
pregorele žarnice.
Bralne lučke (2/W5W)
Odpnite pokrovček stropne lučke. Za dostop
do pregorele žarnice po potrebi odpnite okvir
ustrezne bralne lučke 2 .
Lučke v vdolbinah za noge
(W5W)
Za dostop do pregorele žarnice s tankim
izvijačem odpnite pokrov.
Stropna ambientna LED lučka
spredaj
Za zamenjavo LED lučke se obrnite
na CITROËNOVO servisno mrežo ali
usposobljeno servisno delavnico.
Praktične informacije

171
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014

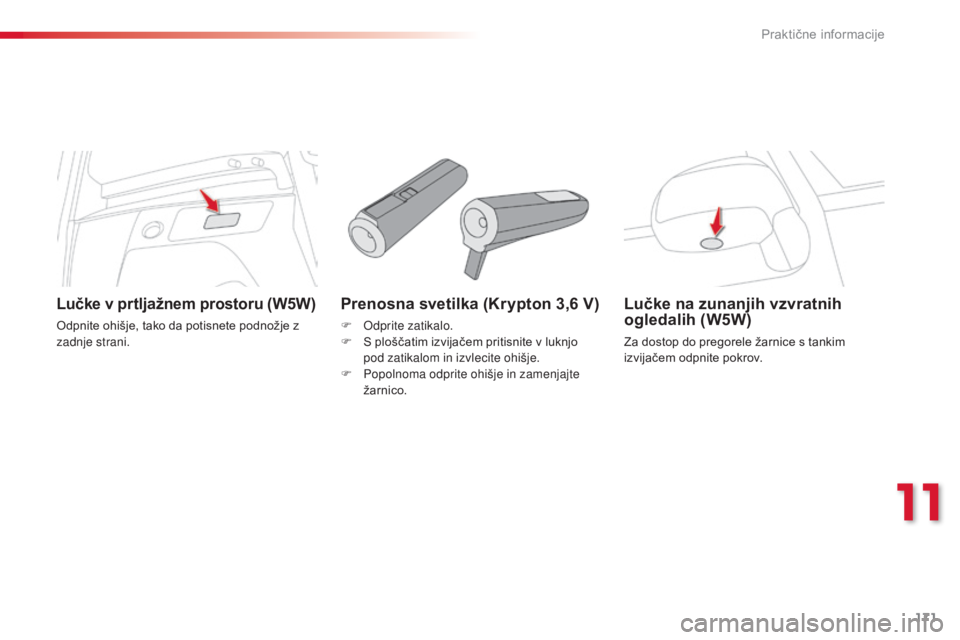

Prenosna svetilka (Krypton 3,6 V)
F odprite zatikalo.
F S p loščatim izvijačem pritisnite v luknjo
pod zatikalom in izvlecite ohišje.
F

P
opolnoma odprite ohišje in zamenjajte
žarnico.
Lučke na zunanjih vzvratnih
ogledalih (W5W)
Za dostop do pregorele žarnice s tankim
izvijačem odpnite pokrov.
Lučke v prtljažnem prostoru (W5W)
Odpnite ohišje, tako da potisnete podnožje z
zadnje strani.
11
Praktične informacije

172
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014

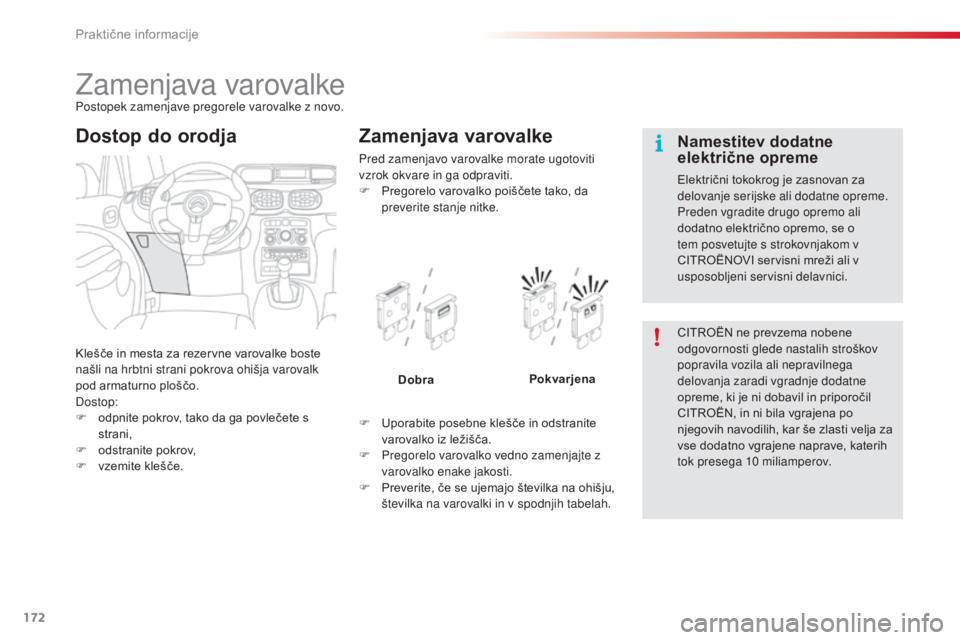

zamenjava varovalkePostopek zamenjave pregorele varovalke z novo.
Klešče in mesta za rezervne varovalke boste
našli na hrbtni strani pokrova ohišja varovalk
pod armaturno ploščo.
dos
top:
F

o
dpnite pokrov, tako da ga povlečete s
strani,
F

o
dstranite pokrov,
F

v
zemite klešče.
Zamenjava varovalke
Pred zamenjavo varovalke morate ugotoviti
vzrok okvare in ga odpraviti.
F
P
regorelo varovalko poiščete tako, da
preverite stanje nitke.
F

U
porabite posebne klešče in odstranite
varovalko iz ležišča.
F

P
regorelo varovalko vedno zamenjajte z
varovalko enake jakosti.
F

P
reverite, če se ujemajo številka na ohišju,
številka na varovalki in v spodnjih tabelah. Dobra
Pokvarjena CITROËN ne prevzema nobene
odgovornosti glede nastalih stroškov
popravila vozila ali nepravilnega
delovanja zaradi vgradnje dodatne
opreme, ki je ni dobavil in priporočil
CITROËN, in ni bila vgrajena po
njegovih navodilih, kar še zlasti velja za
vse dodatno vgrajene naprave, katerih
tok presega 10


miliamperov.Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Preden vgradite drugo opremo ali
dodatno električno opremo, se o
tem posvetujte s strokovnjakom v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
Dostop do orodja
Praktične informacije

173
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014
Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.
Dostop do varovalk
F Glejte poglavje do stop do orodja.

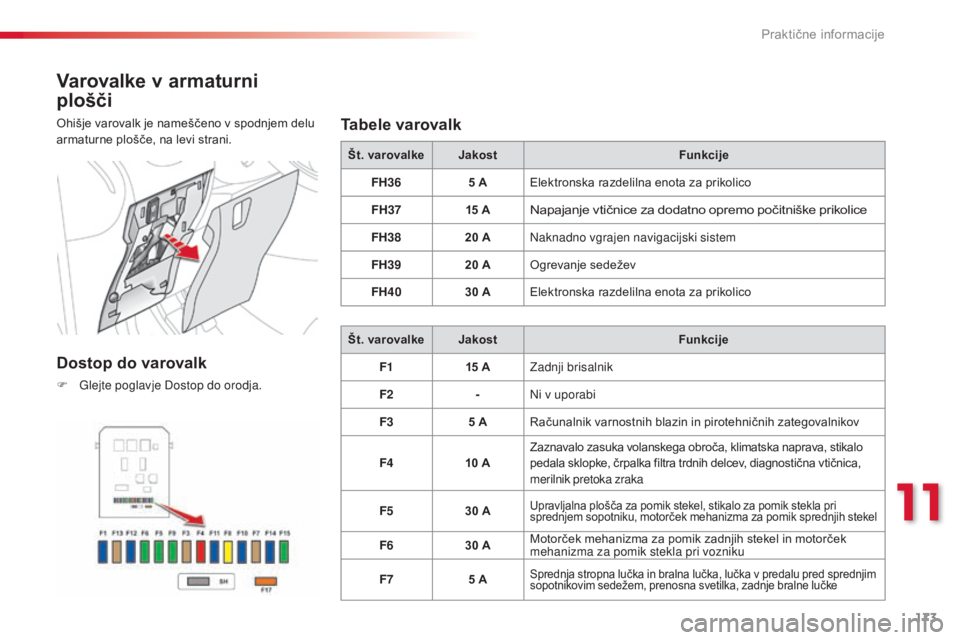

Tabele varovalk
Št. varovalkeJakost Funkcije
FH36 5
AElektronska razdelilna enota za prikolico
FH37 15
A
Napajanje vtičnice za dodatno opremo počitniške prikolice
FH3820 ANaknadno vgrajen navigacijski sistem
FH39 20
AOgrevanje sedežev
FH40 30
AElektronska razdelilna enota za prikolico
Št. varovalke Jakost Funkcije
F1 15
A
zad
nji brisalnik
F2 -Ni v uporabi
F3 5
ARačunalnik varnostnih blazin in pirotehničnih zategovalnikov
F4 10
AZaznavalo zasuka volanskega obroča, klimatska naprava, stikalo
pedala sklopke, črpalka filtra trdnih delcev, diagnostična vtičnica,
merilnik pretoka zraka
F5 30
A
Upravljalna plošča za pomik stekel, stikalo za pomik stekla pri
sprednjem sopotniku, motorček mehanizma za pomik sprednjih stekel
F630 AMotorček mehanizma za pomik zadnjih stekel in motorček
mehanizma za pomik stekla pri vozniku
F7 5
A
Sprednja stropna lučka in bralna lučka, lučka v predalu pred sprednjim
sopotnikovim sedežem, prenosna svetilka, zadnje bralne lučke
11
Praktične informacije

174
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014

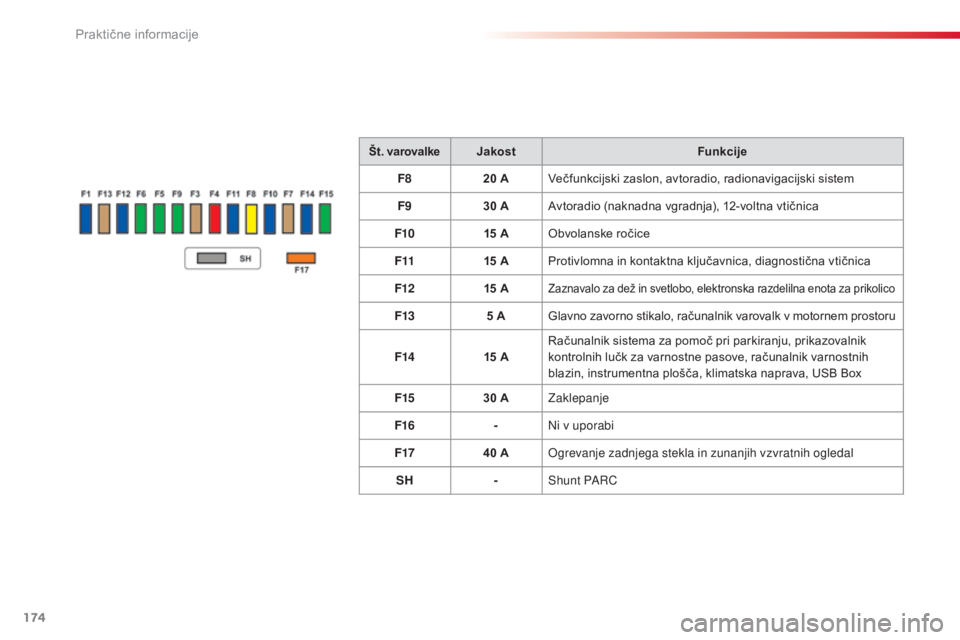

Št. varovalkeJakostFunkcije
F8 20
A Večfunkcijski zaslon, avtoradio, radionavigacijski sistem
F9 30
A Avtoradio (naknadna vgradnja), 12-voltna vtičnica
F10 15
A Obvolanske ročice
F11 15
A Protivlomna in kontaktna ključavnica, diagnostična vtičnica
F12 15
A
Zaznavalo za dež in svetlobo, elektronska razdelilna enota za prikolico
F13 5 AGlavno zavorno stikalo, računalnik varovalk v motornem prostoru
F14 15
ARačunalnik sistema za pomoč pri parkiranju, prikazovalnik
kontrolnih lučk za varnostne pasove, računalnik varnostnih
blazin, instrumentna plošča, klimatska naprava, USB Box
F15 30
A
za
klepanje
F16 -Ni v uporabi
F17 40
A
og
revanje zadnjega stekla in zunanjih vzvratnih ogledal
SH -Shunt P
a

r
C
Praktične informacije

175
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014
Varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja, na levi strani.
Dostop do varovalk
F odpnite pokrov.
F zam enjajte varovalko (glejte ustrezno
p o g l av j e).
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.
Vse posege na varovalkah, ki so
nameščene v motornem prostoru
na akumulatorju morajo opraviti v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
11
Praktične informacije

176
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014

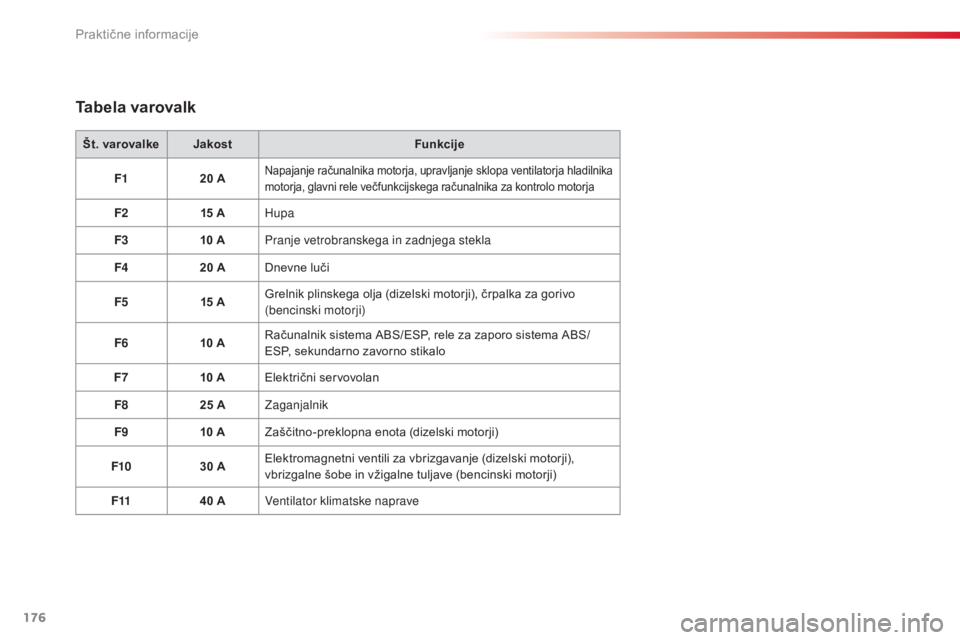

Tabela varovalk
Št. varovalkeJakost Funkcije
F1 20
A
Napajanje računalnika motorja, upravljanje sklopa ventilatorja hladilnika
motorja, glavni rele večfunkcijskega računalnika za kontrolo motorja
F215 AHupa
F3 10
APranje vetrobranskega in zadnjega stekla
F4 20
ADnevne luči
F5 15
AGrelnik plinskega olja (dizelski motorji), črpalka za gorivo
(bencinski motorji)
F6 10
ARačunalnik sistema ABS/ESP, rele za zaporo sistema ABS/
ESP, sekundarno zavorno stikalo
F7 10
AElektrični servovolan
F8 25
A
za
ganjalnik
F9 10
AZaščitno-preklopna enota (dizelski motorji)
F10 30
AElektromagnetni ventili za vbrizgavanje (dizelski motorji),
vbrizgalne šobe in vžigalne tuljave (bencinski motorji)
F11 40
A
ve
ntilator klimatske naprave
Praktične informacije

177
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014
Št. varovalkeJakost Funkcije
F12 30
AMajhna/velika hitrost brisalnikov vetrobranskega stekla
F13 40
ANapajanje računalnika BSI (+ za kontaktom)
F14 30
ANapajanje sistema
v
al
vetronic (bencinski motorji)
F15 10
ADesna dolga luč
F16 10
ALeva dolga luč
F17 15
ALeva zasenčena luč
F18 15
ADesna zasenčena luč
F19 15
A
Napajanje večfunkcijskega računalnika za kontrolo motorja (bencinski
motorji), elektromagnetni ventili za ohlajanje zraka (dizelski motorji)
F2010 ANapajanje večfunkcijskega računalnika za kontrolo motorja (bencinski
motorji), elektromagnetni ventil za uravnavanje tlaka turbopolnilnika
(dizelski motorji), zaznavalo nivoja vode v motorju (dizelski motorji)
F215 ANapajanje sklopa ventilatorja motorja, rele
napajanja po kontaktu, sistem ABS/ESP
11
Praktične informacije

178
C3Picasso_sl_Chap11_informations-pratiques_ed01-2014

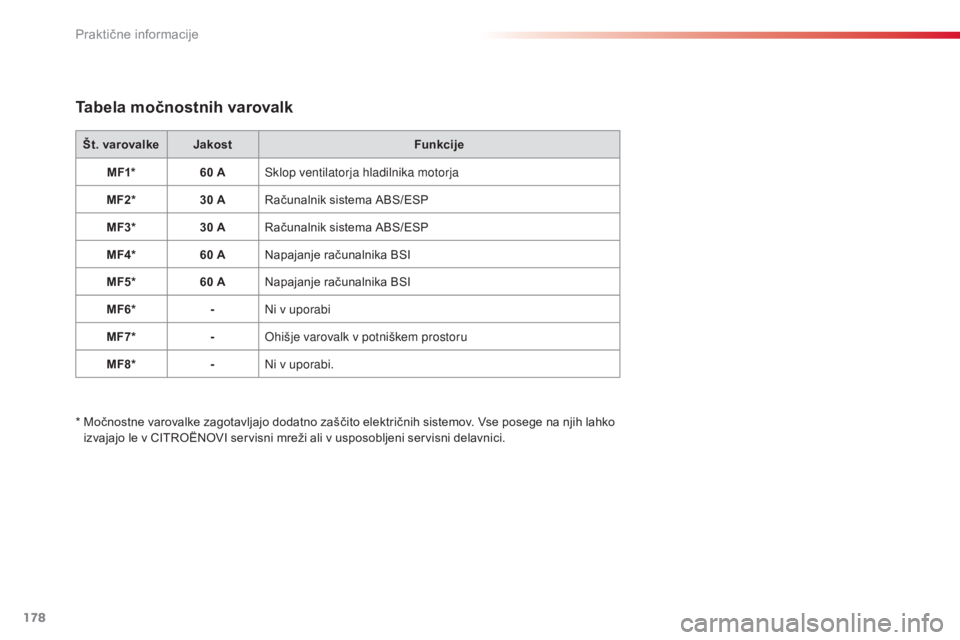

Tabela močnostnih varovalk
Št. varovalkeJakost Funkcije
MF1* 60
ASklop ventilatorja hladilnika motorja
MF2* 30
ARačunalnik sistema ABS/ESP
MF3* 30
ARačunalnik sistema ABS/ESP
MF4* 60
ANapajanje računalnika BSI
MF5* 60
ANapajanje računalnika BSI
MF6* -Ni v uporabi
MF7* -
oh

išje varovalk v potniškem prostoru
MF8* -Ni v uporabi.
*

M
očnostne varovalke zagotavljajo dodatno zaščito električnih sistemov. Vse posege na njih lahko
izvajajo le v CITROËNOVI servisni mreži ali v usposobljeni servisni delavnici.
