149
jumper_lt_Chap08_Aide-Rapide_ed01-2015
Plaudami prilipusius nešvarumus
aukšto slėgio čiurkšle, nenukreipkite
purkštuvo į šviesų ir kitus žibintus ar jų
apvadus, kad nepažeistumėte jų lako ir
sandarinimo jungčių.

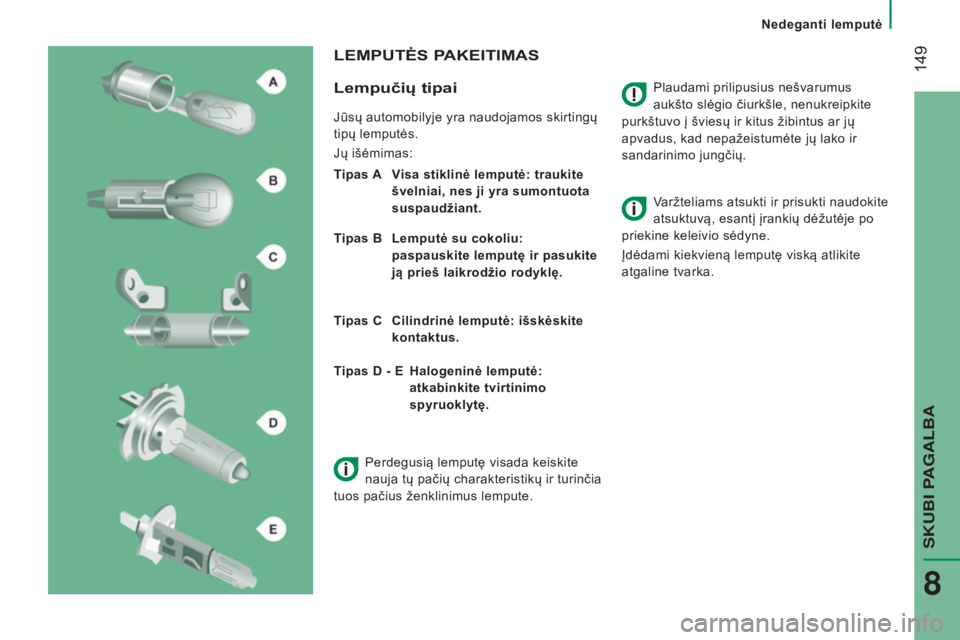

LEMPUTĖS PAKEITIMAS
Lempučių

tipai
Jūsų automobilyje yra naudojamos skirtingų
tipų lemputės.
Jų išėmimas:
Tipas A



V
isa stiklinė lemputė: traukite
švelniai, nes ji yra sumontuota
suspaudžiant.
Tipas B

Lemputė su cokoliu:

paspauskite lemputę ir pasukite
ją prieš laikrodžio rodyklę.
Tipas C

Cilindrinė lemputė: išskėskite

kontaktus. Varžteliams atsukti ir prisukti naudokite
atsuktuvą, esantį įrankių dėžutėje po
priekine keleivio sėdyne.
Įdėdami kiekvieną lemputę viską atlikite
atgaline tvarka.
Tipas D - E

Halogeninė lemputė:

atkabinkite tvirtinimo
spyruoklytę.
Perdegusią lemputę visada keiskite
nauja tų pačių charakteristikų ir turinčia
tuos pačius ženklinimus lempute.
Nedeganti lemputė
SKUBI P
8

150
jumper_lt_Chap08_Aide-Rapide_ed01-2015
1 - Tolimųjų šviesų žibintai
T ipas D, H7 - 55W
-

Nuimkite dangtelį traukdami guminį

liežuvėlį.
-

Atjunkite elektrinę jungtį.
-


Suspauskite centrinį gnybtą ir

atkabinkite tvirtinimo spyruoklytę.
-

Pakeiskite lemputę pasirūpindami, kad

metalinės jos dalies padėtis atitiktų
žibinto išėmą. 2
- Artimųjų šviesų žibintai
Tipas D, H7 - 55 W
-
Nuimkite dangtelį traukdami guminį

liežuvėlį.
- Atjunkite elektrinę jungtį.
- Suspauskite centrinį gnybtą ir
atkabinkite tvirtinimo spyruoklytę.
-

Pakeiskite lemputę pasirūpindami, kad

metalinės jos dalies padėtis atitiktų
žibinto išėmą.

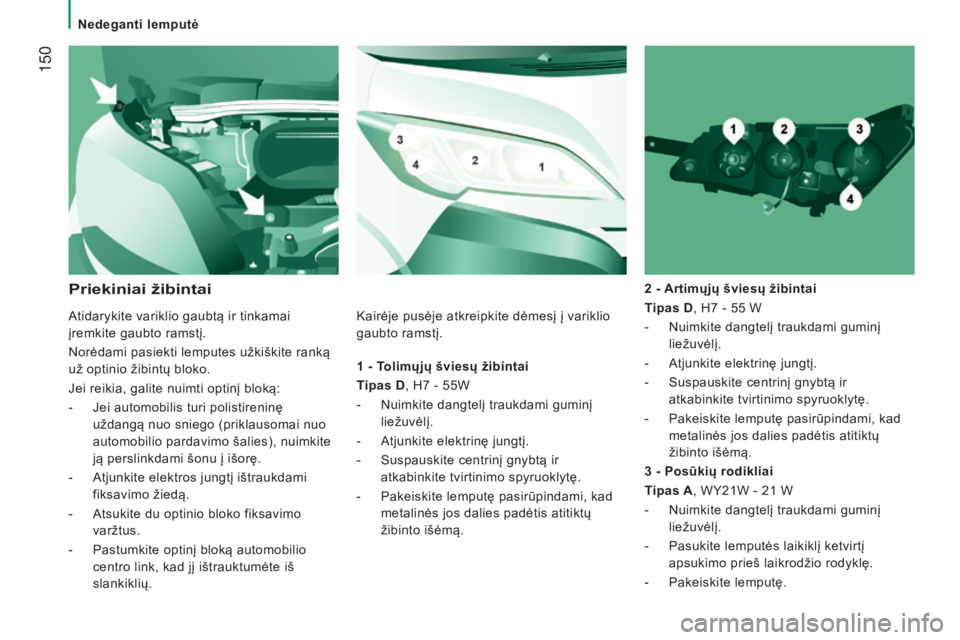

Priekiniai žibintai
3 - Posūkių rodikliai
T ipas A, WY21W - 21 W
-

Nuimkite dangtelį traukdami guminį

liežuvėlį.
-

Pasukite lemputės laikiklį ketvirtį

apsukimo prieš laikrodžio rodyklę.
-

Pakeiskite lemputę.
Atidarykite variklio gaubtą ir tinkamai


įremkite gaubto ramstį.
Norėdami pasiekti lemputes užkiškite ranką
už optinio žibintų bloko.
Jei reikia, galite nuimti optinį bloką:
-

Jei automobilis turi polistireninę


uždangą nuo sniego (priklausomai nuo
automobilio pardavimo šalies), nuimkite
ją perslinkdami šonu į išorę.
-
Atjunkite elektros jungtį ištraukdami

fiksavimo žiedą.
-

Atsukite du optinio bloko fiksavimo


varžtus.
-

Pastumkite optinį bloką automobilio


centro link, kad jį ištrauktumėte iš
slankiklių. Kairėje pusėje atkreipkite dėmesį į variklio
gaubto ramstį.
Nedeganti lemputė

151
jumper_lt_Chap08_Aide-Rapide_ed01-2015
Halogeninės lemputės turi būti
keičiamos, kai praeina kelios minutės
po žibintų išjungimo (antraip galima
nudegti). Nelieskite lempučių pirštais,
naudokitės nepūkuota medžiagos skiaute.
Po kiekvienos procedūros patikrinkite, ar
žibintai gerai veikia.
5

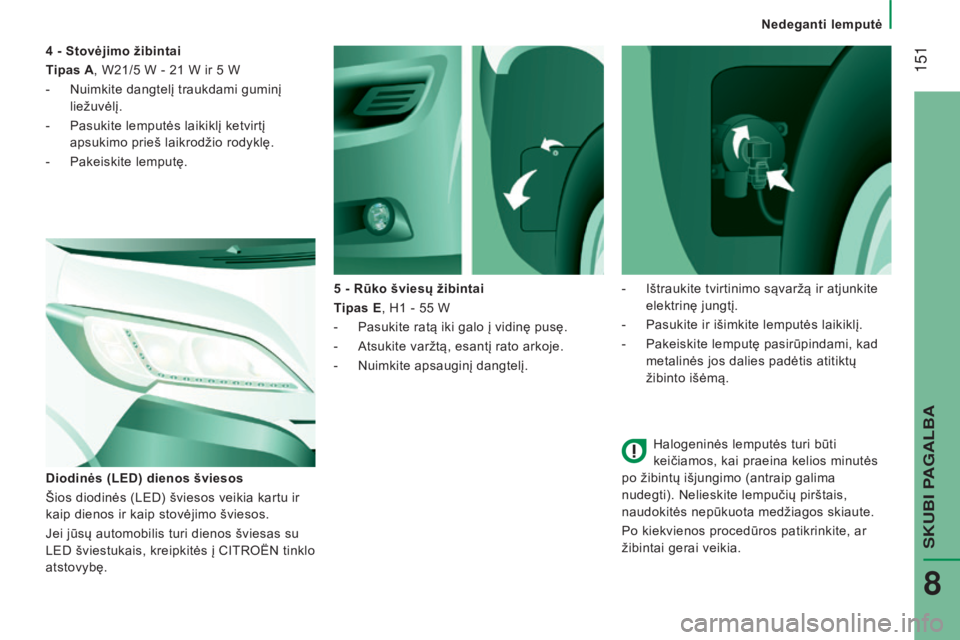

- Rūko šviesų žibintai
Tipas E, H1

- 55

W
-

Pasukite ratą iki galo į vidinę pusę.
-


Atsukite varžtą, esantį rato arkoje.
-


Nuimkite apsauginį dangtelį.
Diodinės (LED) dienos šviesos
Šios diodinės (LED) šviesos veikia kartu ir


kaip dienos ir kaip stovėjimo šviesos.
Jei jūsų automobilis turi dienos šviesas su
LED šviestukais, kreipkitės į CITROËN tinklo
atstovybę. 4

- Stovėjimo žibintai
Tipas A, W21/5

W - 21

W ir 5

W
-

Nuimkite dangtelį traukdami guminį


liežuvėlį.
-

Pasukite lemputės laikiklį ketvirtį


apsukimo prieš laikrodžio rodyklę.
-

Pakeiskite lemputę.
-


Ištraukite tvirtinimo sąvaržą ir atjunkite

elektrinę jungtį.
-

Pasukite ir išimkite lemputės laikiklį.
-


Pakeiskite lemputę pasirūpindami, kad

metalinės jos dalies padėtis atitiktų
žibinto išėmą.
Nedeganti lemputė
SKUBI PAGALBA
8

152
jumper_lt_Chap08_Aide-Rapide_ed01-2015

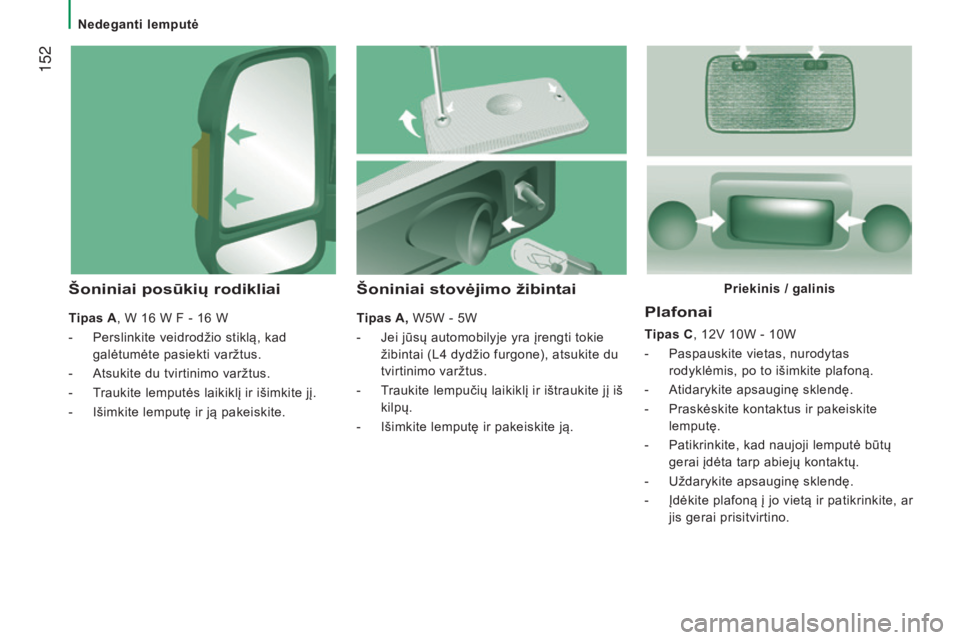

Plafonai
Tipas C, 12V 10W - 10W
-
Paspauskite vietas, nurodytas

rodyklėmis, po to išimkite plafoną.
-

Atidarykite apsauginę sklendę.
-


Praskėskite kontaktus ir pakeiskite

lemputę.
-

Patikrinkite, kad naujoji lemputė būtų

gerai įdėta tarp abiejų kontaktų.
-

Uždarykite apsauginę sklendę.
-


Įdėkite plafoną į jo vietą ir patikrinkite, ar

jis gerai prisitvirtino.
šoniniai stovėjimo žibintai
Tipas A, W5W - 5W
-

Jei jūsų automobilyje yra įrengti tokie

žibintai (L4
dydžio furgone), atsukite du
tvirtinimo varžtus.
-

T
raukite lempučių laikiklį ir ištraukite jį iš
kilpų.
-

Išimkite lemputę ir pakeiskite ją.
šoniniai posūkių rodikliai
Tipas A, W 16 W F - 16 W
-
Perslinkite veidrodžio stiklą, kad

galėtumėte pasiekti varžtus.
-

Atsukite du tvirtinimo varžtus.
-


T
raukite lemputės laikiklį ir išimkite jį.
-

Išimkite lemputę ir ją pakeiskite. Priekinis / galinis
Nedeganti lemputė

153
jumper_lt_Chap08_Aide-Rapide_ed01-2015

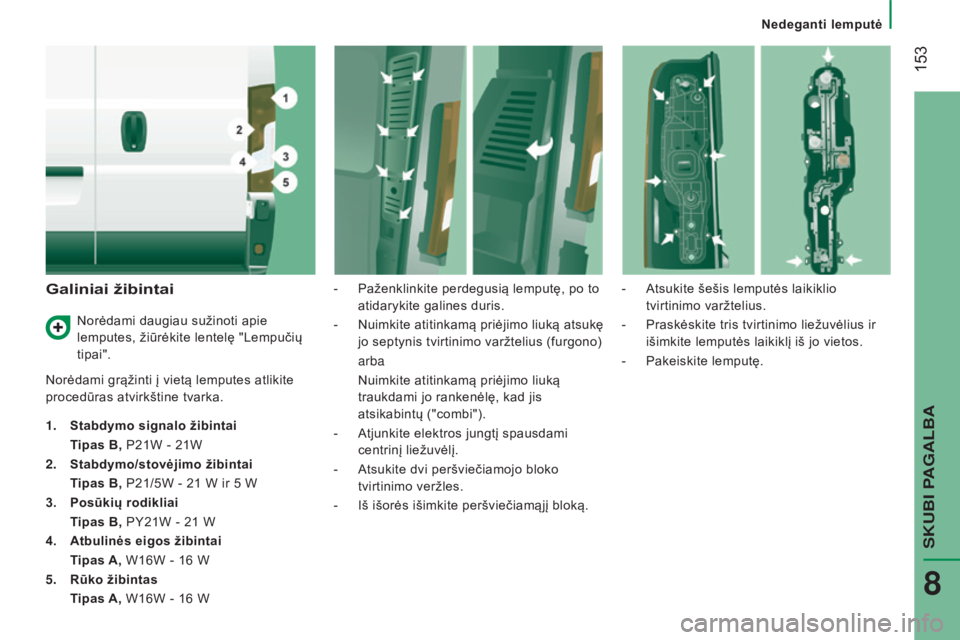

Galiniai žibintai
Norėdami grąžinti į vietą lemputes atlikite
procedūras atvirkštine tvarka.
1.
Stabdymo signalo žibintai
T

ipas B, P21W - 21W
2.

Stabdymo/stovėjimo žibintai
T

ipas B, P21/5W - 21 W ir 5 W
3.

Posūkių rodikliai
T

ipas B, PY21W - 21 W
4.

Atbulinės eigos žibintai
T

ipas A, W16W - 16 W
5.

Rūko žibintas
T

ipas A, W16W - 16 W-

Paženklinkite perdegusią lemputę, po to

atidarykite galines duris.
-
Nuimkite
atitinkamą priėjimo liuką atsukę
jo septynis tvirtinimo varžtelius (furgono)

arba Nuimkite atitinkamą priėjimo liuką

traukdami jo rankenėlę, kad jis
atsikabintų ("combi").
-

Atjunkite elektros jungtį spausdami

centrinį liežuvėlį.
-

Atsukite dvi peršviečiamojo bloko

tvirtinimo veržles.
-

Iš išorės išimkite peršviečiamąjį bloką.-


Atsukite šešis lemputės laikiklio

tvirtinimo varžtelius.
-
Praskėskite tris tvirtinimo liežuvėlius ir

išimkite lemputės laikiklį iš jo vietos.
-
Pakeiskite lemputę.
Norėdami daugiau sužinoti apie

lemputes, žiūrėkite lentelę "Lempučių
tipai".
Nedeganti lemputė
SKUBI PAGALBA
8

154
jumper_lt_Chap08_Aide-Rapide_ed01-2015

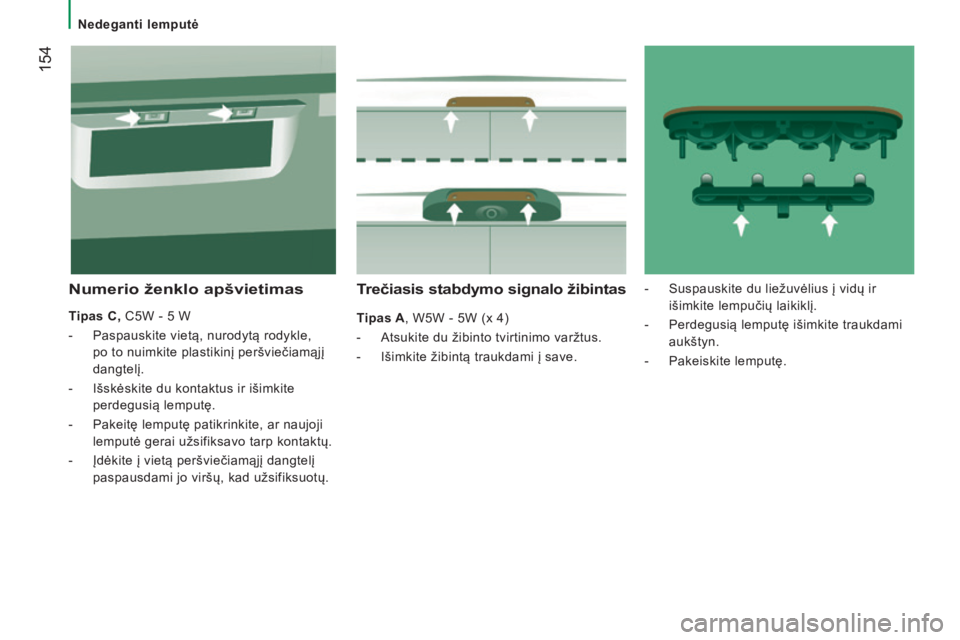

Trečiasis stabdymo signalo žibintas
Tipas A, W5W - 5W (x 4)
-
Atsukite du žibinto tvirtinimo varžtus.
-


Išimkite žibintą traukdami į save.
Numerio ženklo apšvietimas
Tipas C, C5W - 5 W
-
Paspauskite vietą, nurodytą rodykle,

po to nuimkite plastikinį peršviečiamąjį
dangtelį.
-

Išskėskite du kontaktus ir išimkite

perdegusią lemputę.
-

Pakeitę lemputę patikrinkite, ar naujoji

lemputė gerai užsifiksavo tarp kontaktų.
-

Įdėkite į vietą peršviečiamąjį dangtelį

paspausdami jo viršų, kad užsifiksuotų. -

Suspauskite du liežuvėlius į vidų ir

išimkite lempučių laikiklį.
- Perdegusią lemputę išimkite traukdami
aukštyn.
-

Pakeiskite lemputę.
Nedeganti lemputė

155
jumper_lt_Chap08_Aide-Rapide_ed01-2015

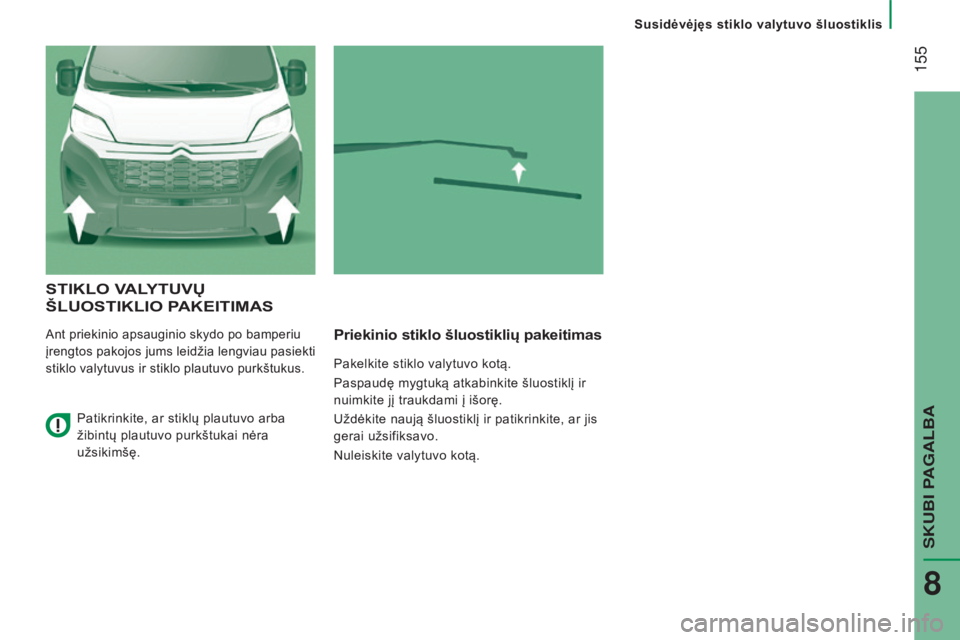

STIKLO VALYTUVų
š LUOSTIKLIO PAKEITIMAS
Ant priekinio apsauginio skydo po bamperiu
įrengtos pakojos jums leidžia lengviau pasiekti
stiklo valytuvus ir stiklo plautuvo purkštukus.Priekinio stiklo šluostiklių pakeitimas
Pakelkite stiklo valytuvo kotą.
Paspaudę mygtuką atkabinkite šluostiklį ir
nuimkite jį traukdami į išorę.
Uždėkite naują šluostiklį ir patikrinkite, ar jis
gerai užsifiksavo.
Nuleiskite valytuvo kotą.
Patikrinkite, ar stiklų plautuvo arba
žibintų plautuvo purkštukai nėra
užsikimšę.
Susidėvėjęs stiklo valytuvo šluostiklis
SKUBI PAGALBA
8

156
jumper_lt_Chap08_Aide-Rapide_ed01-2015

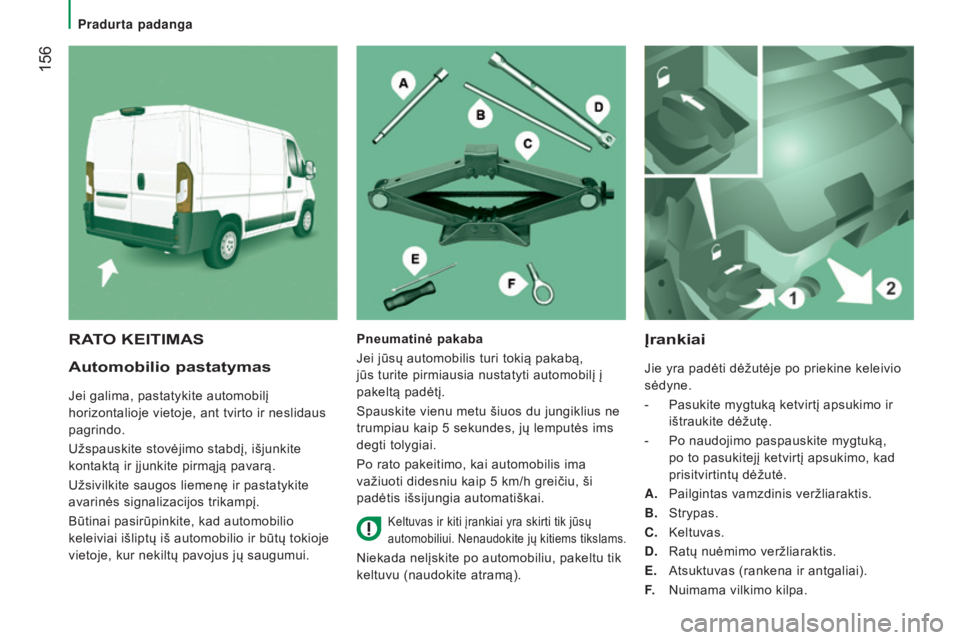

Automobilio pastatymas
Jei galima, pastatykite automobilį
horizontalioje vietoje, ant tvirto ir neslidaus
pagrindo.
Užspauskite stovėjimo stabdį, išjunkite
kontaktą ir įjunkite pirmąją pavarą.
Užsivilkite saugos liemenę ir pastatykite
avarinės signalizacijos trikampį.
Būtinai pasirūpinkite, kad automobilio
keleiviai išliptų iš automobilio ir būtų tokioje
vietoje, kur nekiltų pavojus jų saugumui.
Įrankiai
Jie yra padėti dėžutėje po priekine keleivio
sėdyne.
-
Pasukite mygtuką ketvirtį apsukimo ir

ištraukite dėžutę.
-

Po naudojimo paspauskite mygtuką,

po to pasukitejį ketvirtį apsukimo, kad
prisitvirtintų dėžutė.
A.

Pailgintas vamzdinis veržliaraktis.
B.


Strypas.
C.


Keltuvas.
D.


Ratų nuėmimo veržliaraktis.
E.


Atsuktuvas (rankena ir antgaliai).
F.
Nuimama vilkimo kilpa.
RATO KEITIMASPneumatinė pakaba
Jei jūsų automobilis turi tokią pakabą,
jūs turite pirmiausia nustatyti automobilį į
pakeltą padėtį.
Spauskite vienu metu šiuos du jungiklius ne
trumpiau kaip 5
sekundes, jų lemputės ims
degti tolygiai.
Po rato pakeitimo, kai automobilis ima
važiuoti didesniu kaip 5
km/h greičiu, ši
padėtis išsijungia automatiškai.
Keltuvas ir kiti įrankiai yra skirti tik jūsų
automobiliui. Nenaudokite jų kitiems tikslams.
Niekada nelįskite po automobiliu, pakeltu tik
keltuvu (naudokite atramą).
Pradurta padanga

157
jumper_lt_Chap08_Aide-Rapide_ed01-2015
● Kai automobilis turi ratus aliuminio
lydinio ratlankiais, ištraukite tris
tvirtinimo varžtus I iš apkabos J.
●

Ištraukite visą bloką iš vidinės aliuminio

ratlankio pusės.

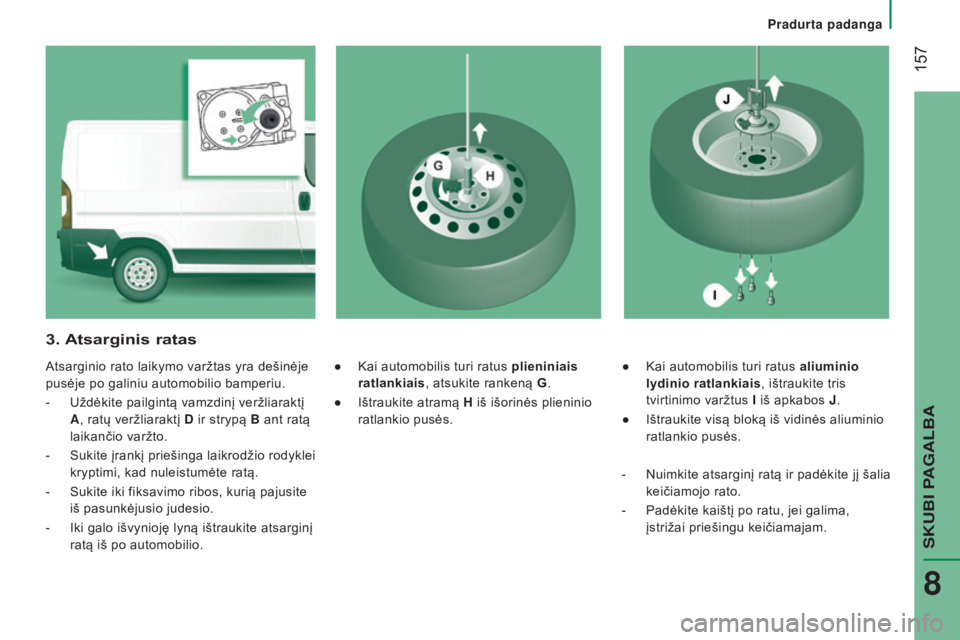

3. Atsarginis ratas
Atsarginio rato laikymo varžtas yra dešinėje
pusėje po galiniu automobilio bamperiu.
-

Uždėkite pailgintą vamzdinį veržliaraktį

A , ratų veržliaraktį D ir strypą B ant ratą
laikančio varžto.
-

Sukite
įrankį priešinga laikrodžio rodyklei
kryptimi, kad nuleistumėte ratą.
-

Sukite iki fiksavimo ribos, kurią pajusite

iš pasunkėjusio judesio.
-

Iki galo išvynioję lyną ištraukite atsarginį

ratą iš po automobilio. ●
Kai automobilis turi ratus plieniniais
ratlankiais, atsukite rankeną G .
●

Ištraukite atramą
H iš išorinės plieninio
ratlankio pusės.
-

Nuimkite atsarginį ratą ir padėkite jį šalia

keičiamojo rato.
-

Padėkite kaištį po ratu, jei galima,

įstrižai priešingu keičiamajam.
Pradurta padanga
SKUBI PAGALBA
8

158
jumper_lt_Chap08_Aide-Rapide_ed01-2015

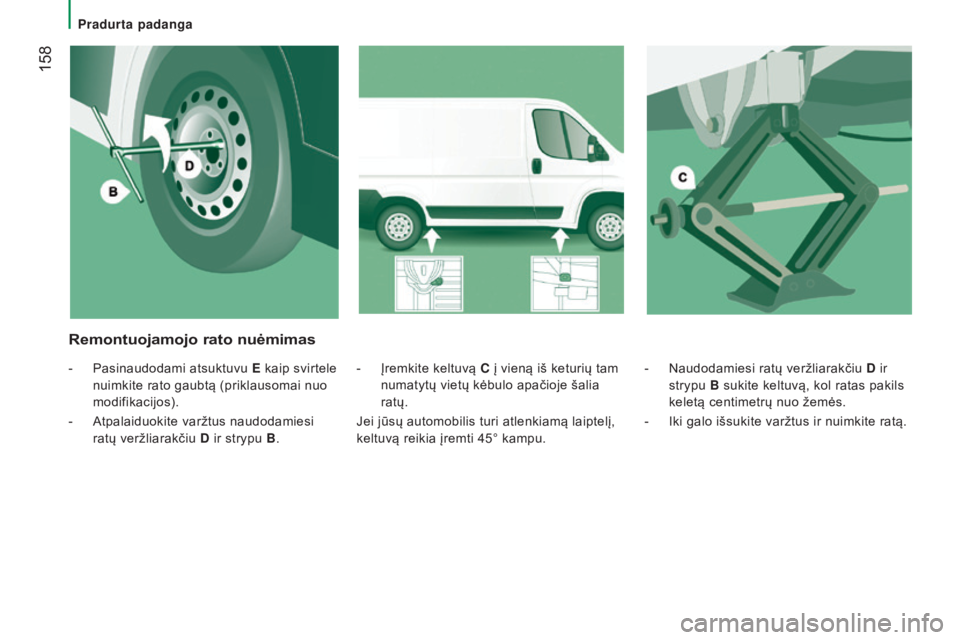

- Naudodamiesi ratų veržliarakčiu D ir
strypu B sukite keltuvą, kol ratas pakils
keletą centimetrų nuo žemės.
-

Iki galo išsukite varžtus ir nuimkite ratą.
-

Įremkite keltuvą
C
į vieną iš keturių tam
numatytų vietų kėbulo apačioje šalia
ratų.
Jei jūsų automobilis turi atlenkiamą laiptelį,
keltuvą reikia įremti 45° kampu.
Remontuojamojo rato nuėmimas
- Pasinaudodami atsuktuvu E kaip svirtele
nuimkite rato gaubtą (priklausomai nuo
modifikacijos).
-

Atpalaiduokite varžtus naudodamiesi

ratų veržliarakčiu D ir strypu B.
