CITROEN JUMPER SPACETOURER 2018 InstruktionsbØger (in Danish)

279

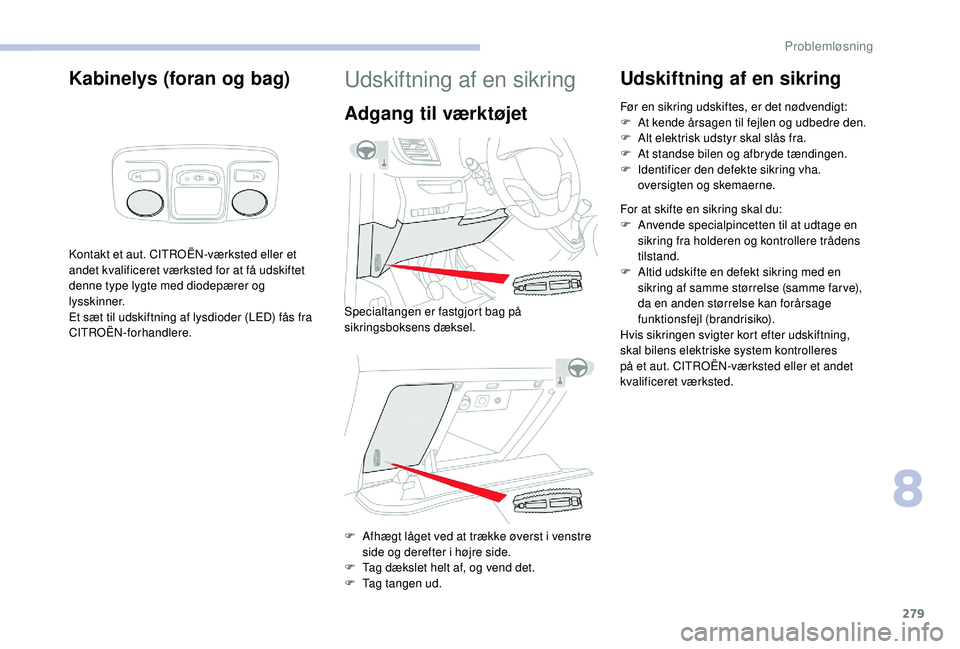

Kabinelys (foran og bag)
Kontakt et aut. CITROËN-værksted eller et
andet kvalificeret værksted for at få udskiftet
denne type lygte med diodepærer og
lysskinner.
Et sæt til udskiftning af lysdioder (LED) fås fra
CITROËN-forhandlere.
Udskiftning af en sikring
Adgang til værktøjet
F Afhægt låget ved at trække øverst i venstre side og derefter i højre side.
F

T
ag dækslet helt af, og vend det.
F

T
ag tangen ud.
Udskiftning af en sikring
Før en sikring udskiftes, er det nødvendigt:
F A t kende årsagen til fejlen og udbedre den.
F

A
lt elektrisk udstyr skal slås fra.
F

A
t standse bilen og afbryde tændingen.
F

I
dentificer den defekte sikring vha.
oversigten og skemaerne.
For at skifte en sikring skal du:
F

A
nvende specialpincetten til at udtage en
sikring fra holderen og kontrollere trådens
tilstand.
F

A
ltid udskifte en defekt sikring med en
sikring af samme størrelse (samme far ve),
da en anden størrelse kan forårsage
funktionsfejl (brandrisiko).
Hvis sikringen svigter kort efter udskiftning,
skal bilens elektriske system kontrolleres
på et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
Specialtangen er fastgjort bag på
sikringsboksens dæksel.
8
Problemløsning

280

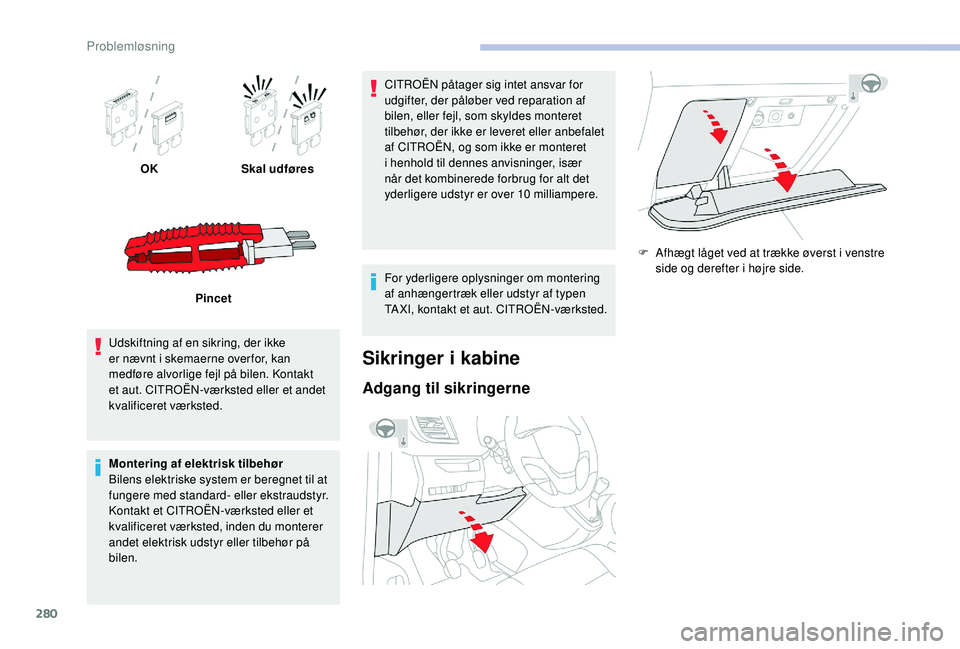

OKSkal udføres
Pincet
Udskiftning af en sikring, der ikke
er nævnt i skemaerne over for, kan
medføre alvorlige fejl på bilen. Kontakt
et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at
fungere med standard- eller ekstraudstyr.
Kontakt et CITROËN-værksted eller et
kvalificeret værksted, inden du monterer
andet elektrisk udstyr eller tilbehør på
bilen. CITROËN påtager sig intet ansvar for
udgifter, der påløber ved reparation af
bilen, eller fejl, som skyldes monteret
tilbehør, der ikke er leveret eller anbefalet
af CITROËN, og som ikke er monteret
i henhold til dennes anvisninger, især
når det kombinerede forbrug for alt det
yderligere udstyr er over 10 milliampere.
For yderligere oplysninger om montering
af anhængertræk eller udstyr af typen
TA XI, kontakt et aut. CITROËN-værksted.
Sikringer i kabine
Adgang til sikringerne
F Afhægt låget ved at trække øverst i venstre
side og derefter i højre side.
Problemløsning

281
SikringN r. Størrelse
(A) Funktioner
F1 10Elektrisk servostyretøj, koblingskontakt.
F4 15Lydsignal.
F5 20Sprinklervæskepumpe til forrude/bagrude.
F6 20Sprinklervæskepumpe til forrude/bagrude.
F7 1012 V tilbehørsstik bag.
F8 20Enkelt eller dobbelt bagrudevisker.
F10/F11 30Indvendige/udvendige låse, for og bag.
F13 10Betjeningspanel til forreste klimaanlæg, betjeningspanel
lydsystem, gearstang, head up-display.
F14 5Alarm, nød- og assistanceopkald
F17 5Instrumentgruppe.
F19 3Ratkontakter.
F21 3"Nøglefri adgang og start" Eller tyverisikring.
F22 3Regn- og lysføler, multifunktionskamera.
F23 5Display for ikke spændte eller opspændte sikkerhedsseler.
F24 5Berøringsskærm, bakkamera og parkeringshjælp.
F25 5Airbags.
F29 20Radio, berøringsskærm, CD-afspiller, navigation.
F31 15Lydsystem (+ batteri).
F32 1512 V tilbehørsstik foran.
F34 5Blindvinkelsystem, el-styrede sidespejle.
F35 5Opvarmede dyser, kontakt til højdejustering af forlygter.

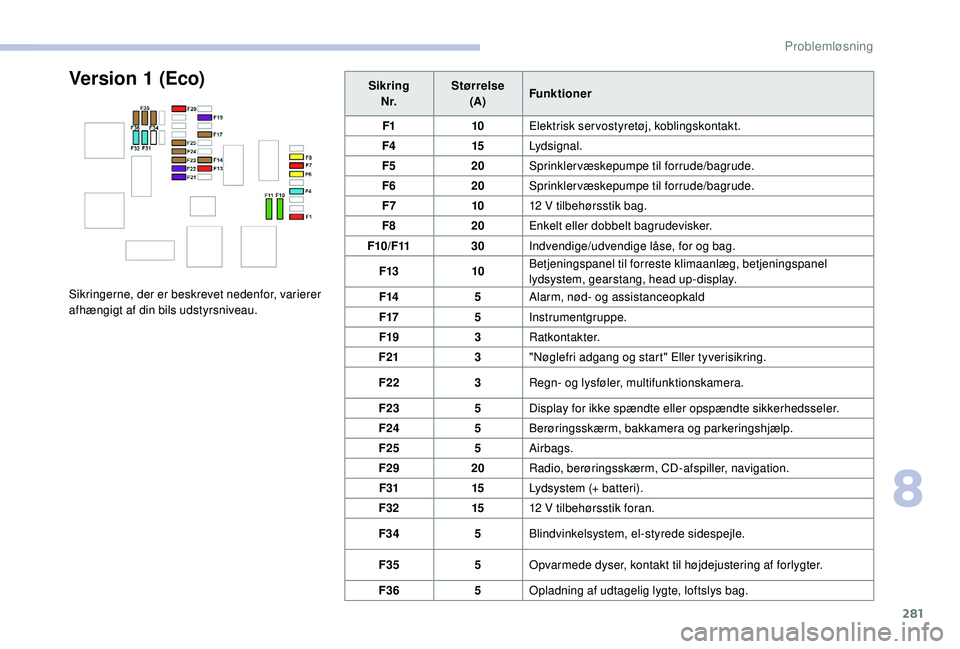

F36 5Opladning af udtagelig lygte, loftslys bag.Version 1 (Eco)
Sikringerne, der er beskrevet nedenfor, varierer
afhængigt af din bils udstyrsniveau.
8
Problemløsning

282

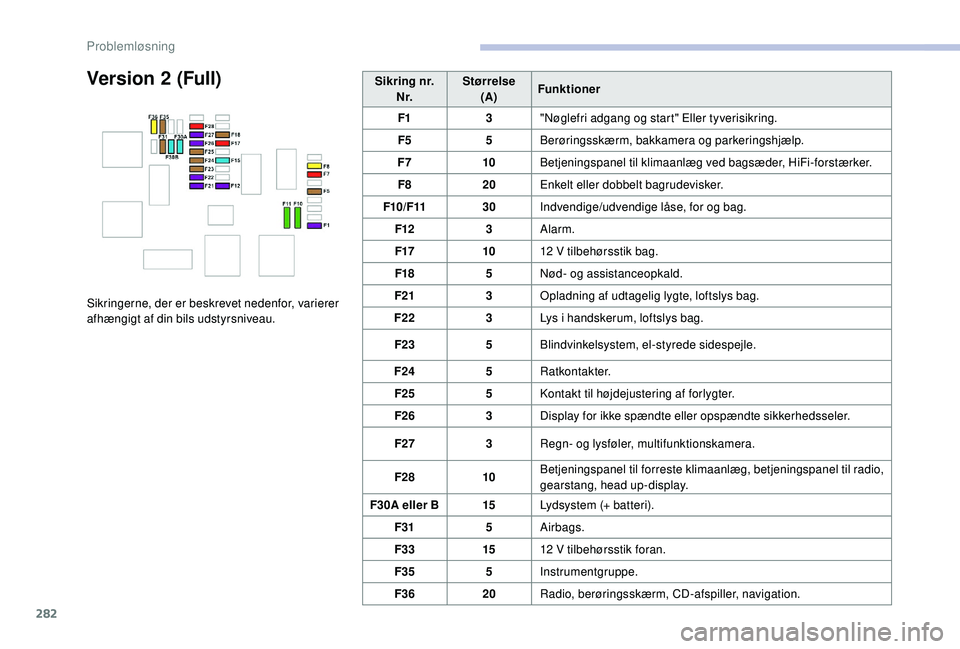

Version 2 (Full)
Sikringerne, der er beskrevet nedenfor, varierer
afhængigt af din bils udstyrsniveau.Sikring nr.
N r. Størrelse
(A) Funktioner
F1 3"Nøglefri adgang og start" Eller tyverisikring.
F5 5Berøringsskærm, bakkamera og parkeringshjælp.
F7 10Betjeningspanel til klimaanlæg ved bagsæder, HiFi-forstærker.
F8 20Enkelt eller dobbelt bagrudevisker.
F10/F11 30Indvendige/udvendige låse, for og bag.
F12 3Alarm.
F17 1012 V tilbehørsstik bag.
F18 5Nød- og assistanceopkald.
F21 3Opladning af udtagelig lygte, loftslys bag.
F22 3Lys i handskerum, loftslys bag.
F23 5Blindvinkelsystem, el-styrede sidespejle.
F24 5Ratkontakter.
F25 5Kontakt til højdejustering af forlygter.
F26 3Display for ikke spændte eller opspændte sikkerhedsseler.
F27 3Regn- og lysføler, multifunktionskamera.
F28 10Betjeningspanel til forreste klimaanlæg, betjeningspanel til radio,
gearstang, head up-display.
F30A eller B 15Lydsystem (+ batteri).
F31 5Airbags.
F33 1512 V tilbehørsstik foran.
F35 5Instrumentgruppe.
F36 20Radio, berøringsskærm, CD-afspiller, navigation.
Problemløsning

283

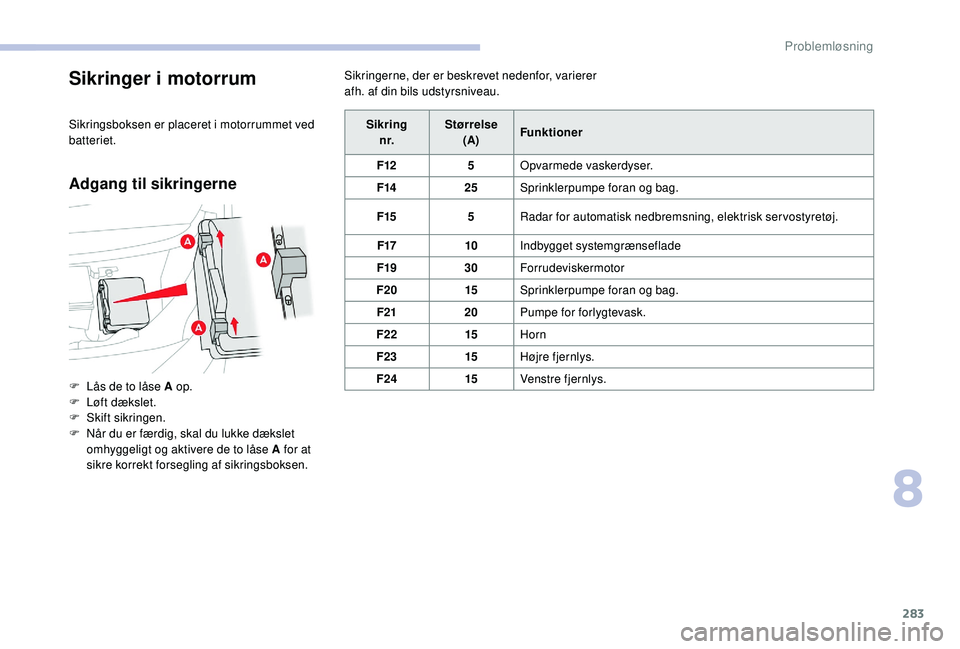

Sikringer i motorrum
Sikringsboksen er placeret i motorrummet ved
batteriet.
Adgang til sikringerne
Sikringerne, der er beskrevet nedenfor, varierer
afh. af din bils udstyrsniveau.
F

L

ås de to låse A op.
F

L

øft dækslet.
F

Sk

ift sikringen.
F

N

år du er færdig, skal du lukke dækslet
omhyggeligt og aktivere de to låse A for at
sikre korrekt forsegling af sikringsboksen. Sikring
n r. Størrelse
(A) Funktioner
F12 5Opvarmede vaskerdyser.
F14 25Sprinklerpumpe foran og bag.
F15 5Radar for automatisk nedbremsning, elektrisk servostyretøj.
F17 10Indbygget systemgrænseflade
F19 30Forrudeviskermotor
F20 15Sprinklerpumpe foran og bag.
F21 20Pumpe for forlygtevask.
F22 15Horn
F23 15Højre fjernlys.
F24 15Venstre fjernlys.
8
Problemløsning

284

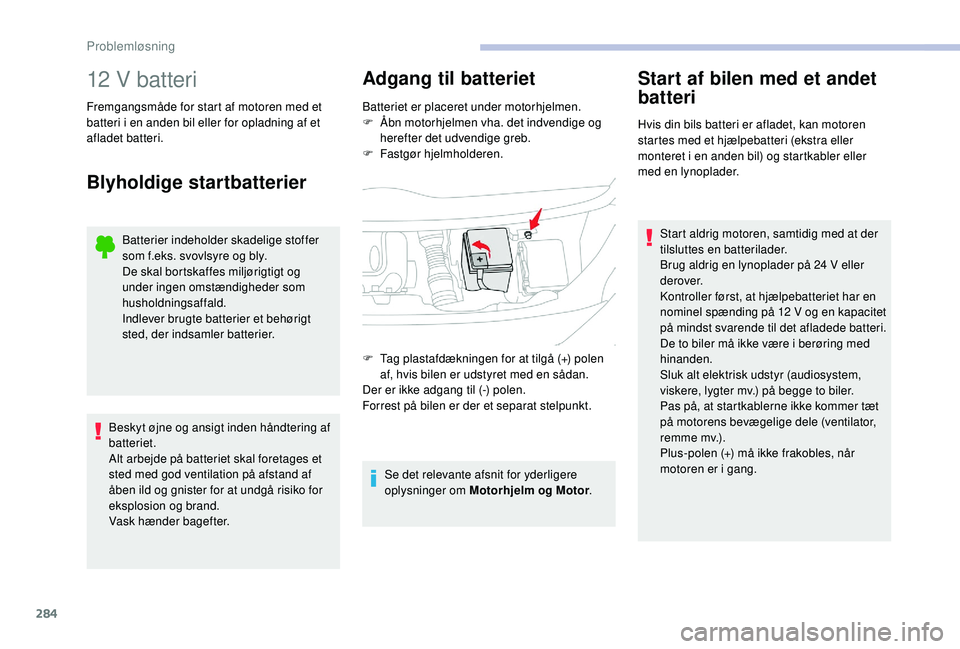

12 V batteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Batterier indeholder skadelige stoffer
som f.eks. svovlsyre og bly.
De skal bortskaffes miljørigtigt og
under ingen omstændigheder som
husholdningsaffald.
Indlever brugte batterier et behørigt
sted, der indsamler batterier.
Beskyt øjne og ansigt inden håndtering af
batteriet.
Alt arbejde på batteriet skal foretages et
sted med god ventilation på afstand af
åben ild og gnister for at undgå risiko for
eksplosion og brand.
Vask hænder bagefter.
Adgang til batteriet
Batteriet er placeret under motorhjelmen.
F Å bn motorhjelmen vha. det indvendige og
herefter det udvendige greb.
F

F
astgør hjelmholderen.
Se det relevante afsnit for yderligere
oplysninger om Motorhjelm og Motor .
Start af bilen med et andet
batteri
Hvis din bils batteri er afladet, kan motoren
startes med et hjælpebatteri (ekstra eller
monteret i en anden bil) og startkabler eller
med en lynoplader.
F

T

ag plastafdækningen for at tilgå (+) polen
af, hvis bilen er udstyret med en sådan.
Der er ikke adgang til (-) polen.
Forrest på bilen er der et separat stelpunkt. Start aldrig motoren, samtidig med at der
tilsluttes en batterilader.
Brug aldrig en lynoplader på 24 V eller
derover.
Kontroller først, at hjælpebatteriet har en
nominel spænding på 12 V og en kapacitet
på mindst svarende til det afladede batteri.
De to biler må ikke være i berøring med
hinanden.
Sluk alt elektrisk udstyr (audiosystem,
viskere, lygter mv.) på begge to biler.
Pas på, at startkablerne ikke kommer tæt
på motorens bevægelige dele (ventilator,
remme mv.).
Plus-polen (+) må ikke frakobles, når
motoren er i gang.
Problemløsning

285

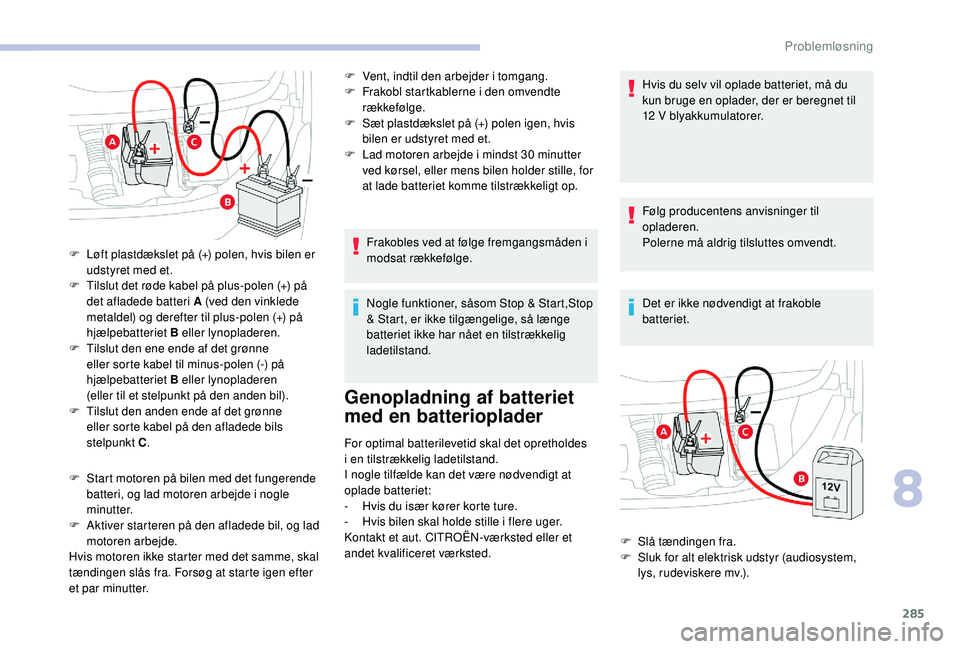

F Start motoren på bilen med det fungerende batteri, og lad motoren arbejde i nogle
minutter.
F

A
ktiver starteren på den afladede bil, og lad
motoren arbejde.
Hvis motoren ikke starter med det samme, skal
tændingen slås fra. Forsøg at starte igen efter
et par minutter. F

V
ent, indtil den arbejder i tomgang.
F
F
rakobl startkablerne i den omvendte
rækkefølge.
F
S
æt plastdækslet på (+) polen igen, hvis
bilen er udstyret med et.
F
L
ad motoren arbejde i mindst 30 minutter
ved kørsel, eller mens bilen holder stille, for
at lade batteriet komme tilstrækkeligt op.
Frakobles ved at følge fremgangsmåden i
modsat rækkefølge.
Nogle funktioner, såsom Stop & Start,Stop
& Start, er ikke tilgængelige, så længe
batteriet ikke har nået en tilstrækkelig
ladetilstand.
Genopladning af batteriet
med en batterioplader
For optimal batterilevetid skal det opretholdes
i en tilstrækkelig ladetilstand.
I nogle tilfælde kan det være nødvendigt at
oplade batteriet:
-

H
vis du især kører korte ture.
-

H
vis bilen skal holde stille i flere uger.
Kontakt et aut. CITROËN-værksted eller et
andet kvalificeret værksted. Hvis du selv vil oplade batteriet, må du
kun bruge en oplader, der er beregnet til
12 V blyakkumulatorer.
Følg producentens anvisninger til
opladeren.
Polerne må aldrig tilsluttes omvendt.
Det er ikke nødvendigt at frakoble
batteriet.
F

L

øft plastdækslet på (+) polen, hvis bilen er
udstyret med et.
F

T

ilslut det røde kabel på plus-polen (+) på
det afladede batteri A (ved den vinklede
metaldel) og derefter til plus-polen (+) på
hjælpebatteriet B eller lynopladeren.
F

T

ilslut den ene ende af det grønne
eller sorte kabel til minus-polen (-) på
hjælpebatteriet B eller lynopladeren
(eller

til

et stelpunkt på den anden bil).
F

T

ilslut den anden ende af det grønne
eller

sorte kabel på den afladede bils
stelpunkt C .
F
S
lå tændingen fra.
F

S
luk for alt elektrisk udstyr (audiosystem,
lys, rudeviskere mv.).
8
Problemløsning

286

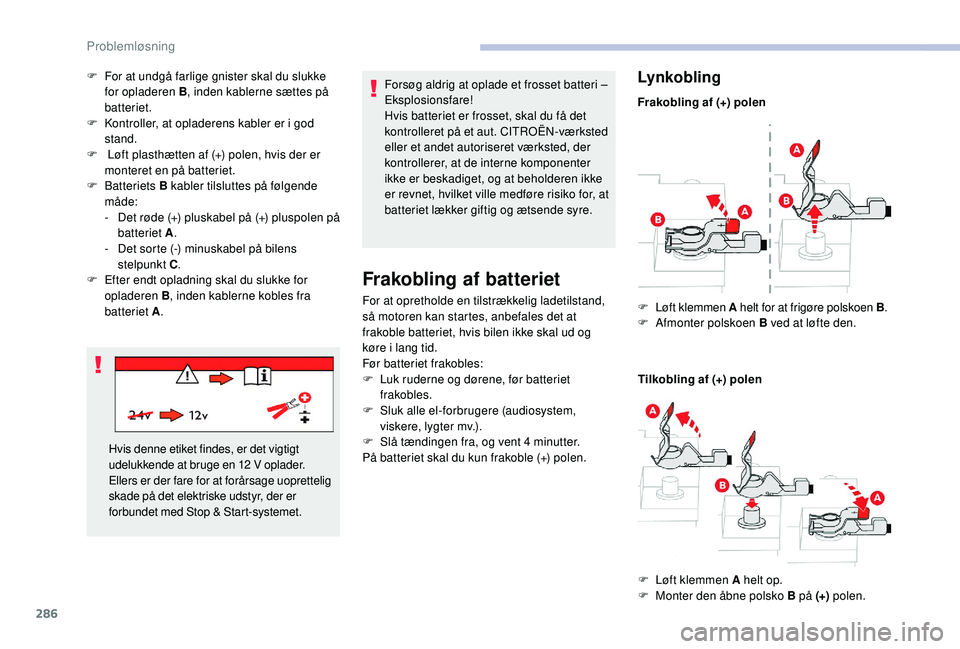

F For at undgå farlige gnister skal du slukke for opladeren B , inden kablerne sættes på
batteriet.
F

K
ontroller, at opladerens kabler er i god
stand.
F

L
øft plasthætten af (+) polen, hvis der er
monteret en på batteriet.
F
Batteriets B kabler tilsluttes på følgende
måde:
-

D
et røde (+) pluskabel på (+) pluspolen på
batteriet A .
-

D
et sorte (-) minuskabel på bilens
stelpunkt C .
F

E
fter endt opladning skal du slukke for
opladeren B , inden kablerne kobles fra
batteriet A . Forsøg aldrig at oplade et frosset batteri –
Eksplosionsfare!
Hvis batteriet er frosset, skal du få det
kontrolleret på et aut. CITROËN-værksted
eller et andet autoriseret værksted, der
kontrollerer, at de interne komponenter
ikke er beskadiget, og at beholderen ikke
er revnet, hvilket ville medføre risiko for, at
batteriet lækker giftig og ætsende syre.
Hvis denne etiket findes, er det vigtigt
udelukkende at bruge en 12 V oplader.
Ellers er der fare for at forårsage uoprettelig
skade på det elektriske udstyr, der er
forbundet med Stop & Start-systemet.
Frakobling af batteriet
For at opretholde en tilstrækkelig ladetilstand,
så motoren kan startes, anbefales det at
frakoble batteriet, hvis bilen ikke skal ud og
køre i lang tid.
Før batteriet frakobles:
F
L
uk ruderne og dørene, før batteriet
frakobles.
F

S
luk alle el-forbrugere (audiosystem,
viskere, lygter mv.).
F

S
lå tændingen fra, og vent 4 minutter.
På batteriet skal du kun frakoble (+) polen.
Lynkobling
Frakobling af (+) polen
Tilkobling af (+) polen
F
L

øft klemmen A helt for at frigøre polskoen
B.
F

Af
monter polskoen B ved at løfte den.
F

L
øft klemmen A helt op.
F

M
onter den åbne polsko B på (+) polen.
Problemløsning

287

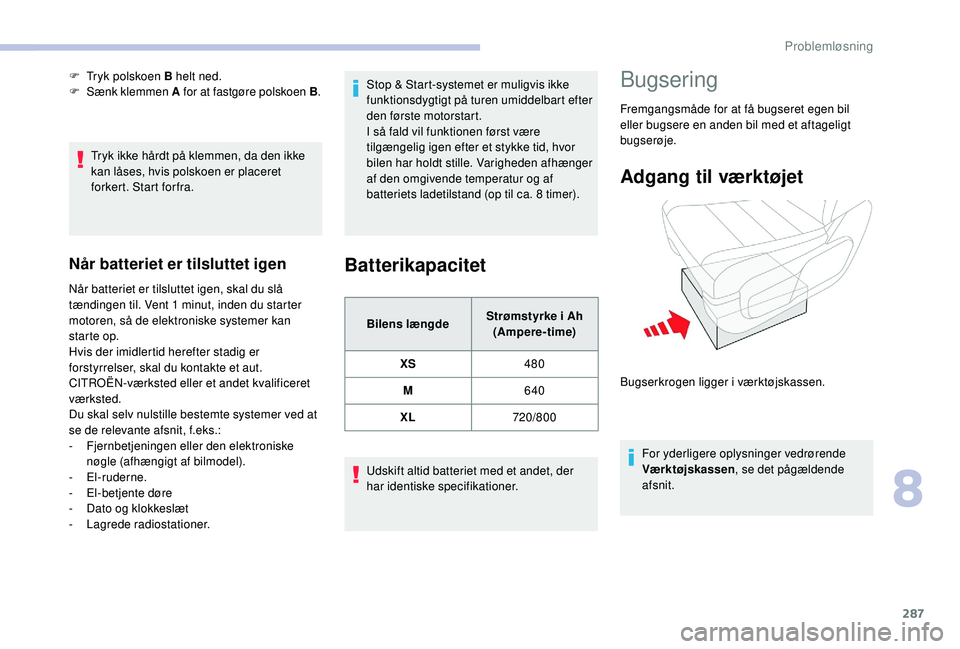

Tryk ikke hårdt på klemmen, da den ikke
kan låses, hvis polskoen er placeret
forkert. Start forfra.
Når batteriet er tilsluttet igen
Når batteriet er tilsluttet igen, skal du slå
tændingen til. Vent 1 minut, inden du starter
motoren, så de elektroniske systemer kan
star te op.
Hvis der imidlertid herefter stadig er
forstyrrelser, skal du kontakte et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
Du skal selv nulstille bestemte systemer ved at
se de relevante afsnit, f.eks.:
-
F
jernbetjeningen eller den elektroniske
nøgle (afhængigt af bilmodel).
-


El-ruderne.
-
E

l-betjente døre
-

D
ato og klokkeslæt
-
L

agrede radiostationer. Stop & Start-systemet er muligvis ikke
funktionsdygtigt på turen umiddelbart efter
den første motorstart.
I så fald vil funktionen først være
tilgængelig igen efter et stykke tid, hvor
bilen har holdt stille. Varigheden afhænger
af den omgivende temperatur og af
batteriets ladetilstand (op til ca. 8 timer).
Batterikapacitet
Bilens længde
Strømstyrke i Ah
(Ampere-time)
XS 480
M 640
XL 720/800
Udskift altid batteriet med et andet, der
har identiske specifikationer.
F

T

ryk polskoen B helt ned.
F
S

ænk klemmen A
for at fastgøre polskoen B .
Bugsering
Fremgangsmåde for at få bugseret egen bil
eller bugsere en anden bil med et aftageligt
bugserøje.
Adgang til værktøjet
For yderligere oplysninger vedrørende
Værktøjskassen, se det pågældende
afsnit.
Bugserkrogen ligger i værktøjskassen.
8
Problemløsning

288

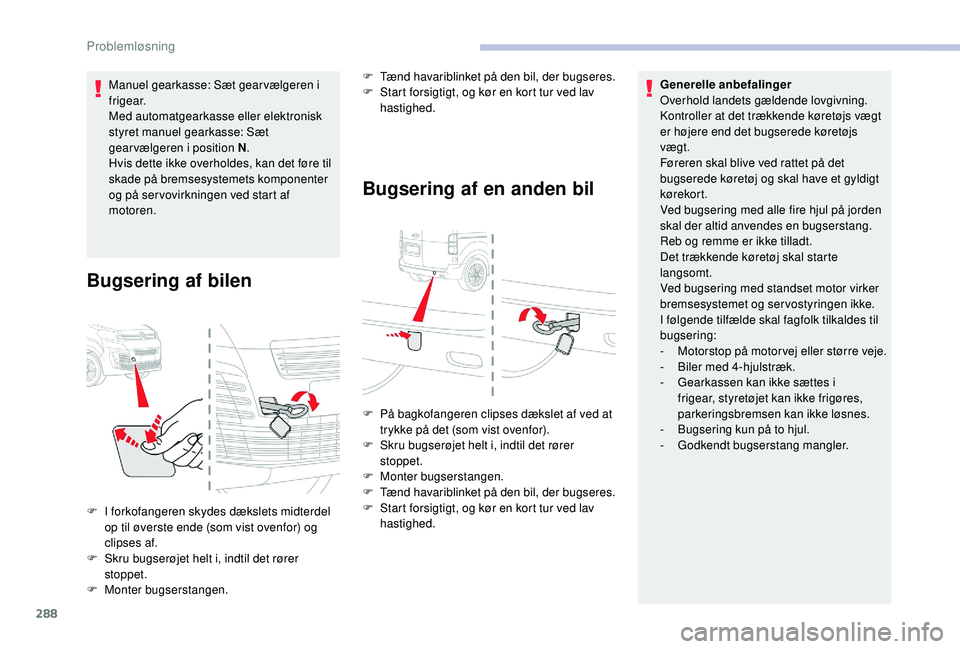

Manuel gearkasse: Sæt gear vælgeren i
f r i g e a r.
Med automatgearkasse eller elektronisk
styret manuel gearkasse: Sæt
gearvælgeren i position N.
Hvis dette ikke overholdes, kan det føre til
skade på bremsesystemets komponenter
og på ser vovirkningen ved start af
motoren.
Bugsering af bilen Bugsering af en anden bil
F I forkofangeren skydes dækslets midterdel
op til øverste ende (som vist ovenfor) og
clipses af.
F

S
kru bugserøjet helt i, indtil det rører
stoppet.
F

M
onter bugserstangen. F

T
ænd havariblinket på den bil, der bugseres.
F
S
tart forsigtigt, og kør en kort tur ved lav
hastighed. Generelle anbefalinger
Overhold landets gældende lovgivning.
Kontroller at det trækkende køretøjs vægt
er højere end det bugserede køretøjs
vægt.
Føreren skal blive ved rattet på det
bugserede køretøj og skal have et gyldigt
kørekort.
Ved bugsering med alle fire hjul på jorden
skal der altid anvendes en bugserstang.
Reb og remme er ikke tilladt.
Det trækkende køretøj skal starte
langsomt.
Ved bugsering med standset motor virker
bremsesystemet og servostyringen ikke.
I følgende tilfælde skal fagfolk tilkaldes til
bugsering:
-
M
otorstop på motor vej eller større veje.
-
B
iler med 4-hjulstræk.
-
G
earkassen kan ikke sættes i
frigear, styretøjet kan ikke frigøres,
parkeringsbremsen kan ikke løsnes.
-
B
ugsering kun på to hjul.
-
G
odkendt bugserstang mangler.
F
P
å bagkofangeren clipses dækslet af ved at
trykke på det (som vist ovenfor).
F
S
kru bugserøjet helt i, indtil det rører
stoppet.
F
M
onter bugserstangen.
F
T
ænd havariblinket på den bil, der bugseres.
F S tart forsigtigt, og kør en kort tur ved lav
hastighed.
Problemløsning
