CITROEN JUMPER SPACETOURER 2018 Omistajan Käsikirjat (in Finnish)

279
Kattovalot (edessä ja
takana)
Jos tämäntyyppinen LED-valo ja valojohde
pitää vaihtaa, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
CITROËN-verkostolta voit hankkia LED-
polttimoiden vaihtosarjan.
Sulakkeen vaihtaminen
Työkalujen esille ottaminen
F Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.
F

I
rrota kansi kokonaan ja käännä se.
F

O
ta pihdit ulos kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen:
F o n etsittävä vian syy ja korjattava vika
F

k
ytkettävä kaikki sähkökuormat pois
F

p
ysäytettävä auto ja katkaistava sytytysvirta
F

e
tsittävä viallinen sulake sulakekaavioiden
ja -taulukoiden avulla.
Sulaketta vaihdettaessa on ehdottomasti:
F

kä
ytettävä sulakepihtejä sulakkeen
irrottamiseen ja tarkistettava langan kunto
F

v
aihdettava viallinen sulake aina saman
ampeerimäärän sulakkeeseen (sama väri),
muussa tapauksessa seurauksena voi olla
toimintahäiriöitä (tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähköjärjestelmä CITROËN-
verkostolla tai valtuutetussa korjaamossa.
Sulakepihdit ovat sulakerasian kannen takana.
8
Toimintahäiriön sattuessa

280

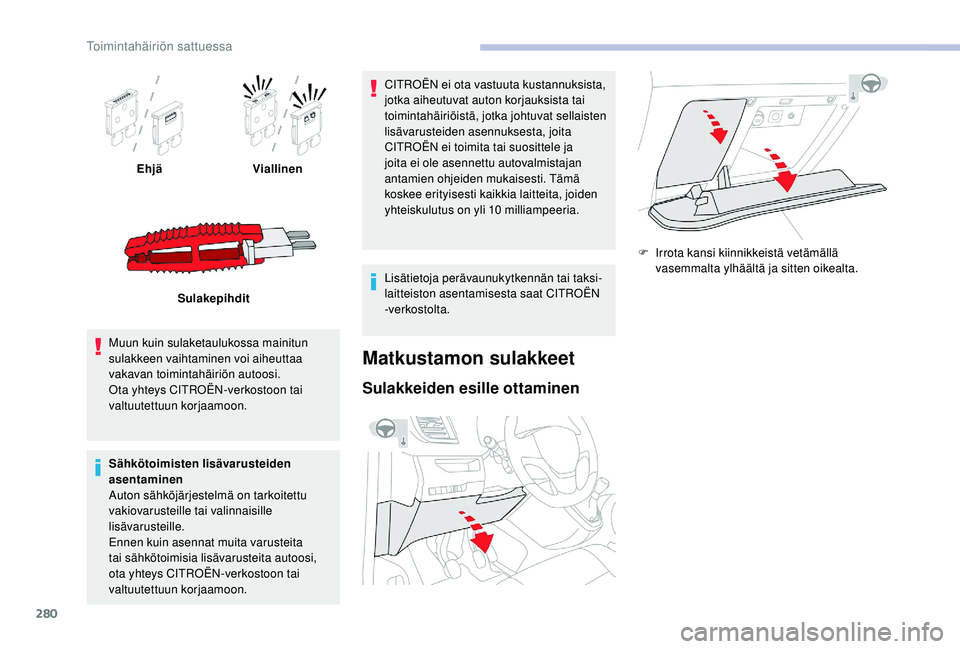

EhjäViallinen
Sulakepihdit
Muun kuin sulaketaulukossa mainitun
sulakkeen vaihtaminen voi aiheuttaa
vakavan toimintahäiriön autoosi.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon. CITROËN ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita
CITROËN ei toimita tai suosittele ja
joita ei ole asennettu autovalmistajan
antamien ohjeiden mukaisesti. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10 milliampeeria.
Lisätietoja perävaunukytkennän tai taksi-
laitteiston asentamisesta saat CITROËN
-verkostolta.
Matkustamon sulakkeet
Sulakkeiden esille ottaminen
F Irrota kansi kiinnikkeistä vetämällä
vasemmalta ylhäältä ja sitten oikealta.
Toimintahäiriön sattuessa

281
SulakeNro Virta
(A) Toiminnot
F1 10Sähköinen ohjaustehostin, kytkimen kontaktori
F4 15Äänimerkki
F5 20Etu- ja takalasin pesulaitteen pumppu
F6 20Etu- ja takalasin pesulaitteen pumppu
F7 10Lisävarusteiden 12 V:n pistorasia takana
F8 20Takalasinpyyhin (yksi tai kaksi pyyhintä)
F10/F11 30Sisäiset/ulkoiset lukot, edessä ja takana.
F13 10Ilmastoinnin kytkin edessä, audiojärjestelmän kytkin,
vaihteenvalitsin, tuulilasinäyttö
F14 5Hälytin, hätäpuhelu ja tiepalvelun kutsu
F17 5Mittaristo
F19 3Kytkimet ohjauspyörässä
F21 3
Avaamisen ja käynnistämisen handsfree-toiminto tai murtohälytin
F22 3Sade- ja valoisuustunnistin, monitoiminen tunnistuskamera
F23 5Turvavyöt lukitsematta/avattu -näyttö
F24 5Kosketusnäyttö, peruutuskamera ja pysäköintiavustin
F25 5Tu r v a t y y n y t
F29 20Audiojärjestelmä, kosketusnäyttö, CD-lukija, navigointi
F31 15Audiojärjestelmä (+ akku)
F32 15Lisävarusteiden 12 V:n pistorasia edessä
F34 5Katvekulman tarkkailujärjestelmä, sivupeilien sähkökytkimet
F35 5Lämmitettävät suuttimet, ajovalojen korkeussäätö
F36 5Irrotettavan lampun lataus, kattovalo takana

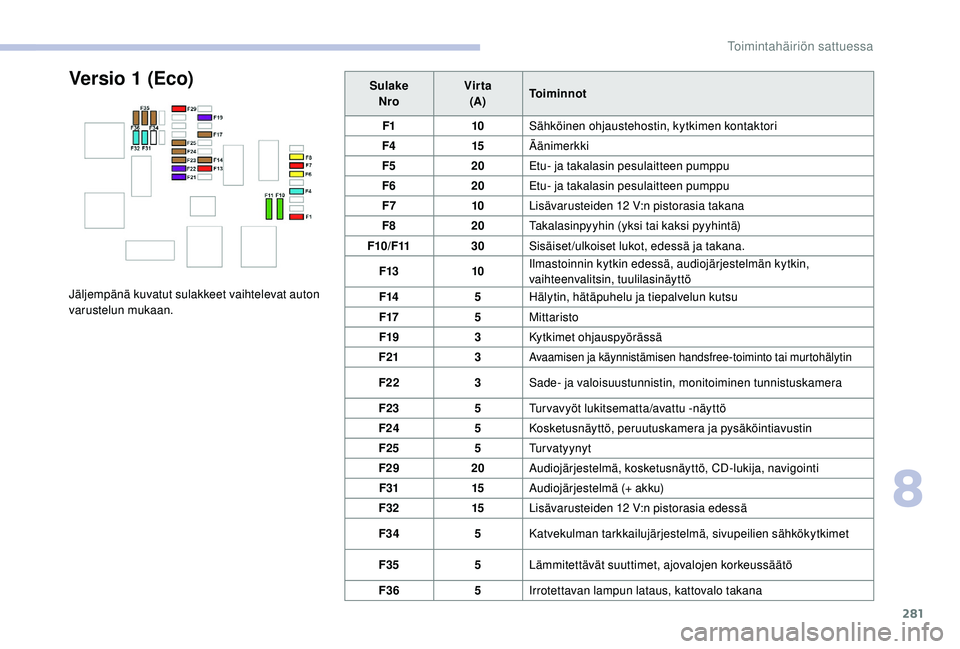

Versio 1 (Eco)
Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
8
Toimintahäiriön sattuessa

282

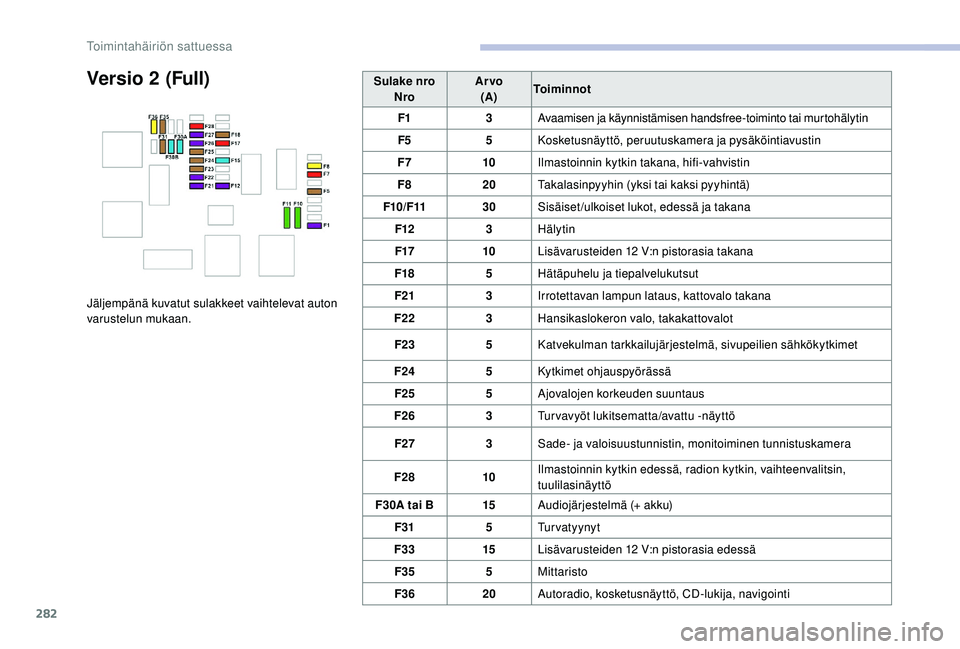

Versio 2 (Full)
Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.Sulake nro
Nro Ar vo
(A) Toiminnot
F1 3
Avaamisen ja käynnistämisen handsfree-toiminto tai murtohälytin
F5 5Kosketusnäyttö, peruutuskamera ja pysäköintiavustin
F7 10Ilmastoinnin kytkin takana, hifi-vahvistin
F8 20Takalasinpyyhin (yksi tai kaksi pyyhintä)
F10/F11 30Sisäiset/ulkoiset lukot, edessä ja takana
F12 3Hälytin
F17 10Lisävarusteiden 12 V:n pistorasia takana
F18 5Hätäpuhelu ja tiepalvelukutsut
F21 3Irrotettavan lampun lataus, kattovalo takana
F22 3Hansikaslokeron valo, takakattovalot
F23 5Katvekulman tarkkailujärjestelmä, sivupeilien sähkökytkimet
F24 5Kytkimet ohjauspyörässä
F25 5Ajovalojen korkeuden suuntaus
F26 3Turvavyöt lukitsematta/avattu -näyttö
F27 3Sade- ja valoisuustunnistin, monitoiminen tunnistuskamera
F28 10
I

lmastoinnin kytkin edessä, radion kytkin, vaihteenvalitsin,
tuulilasinäyttö
F30A tai B 15Audiojärjestelmä (+ akku)
F31 5Tu r v a t y y n y t
F33 15Lisävarusteiden 12 V:n pistorasia edessä
F35 5Mittaristo
F36 20Autoradio, kosketusnäyttö, CD-lukija, navigointi
Toimintahäiriön sattuessa

283

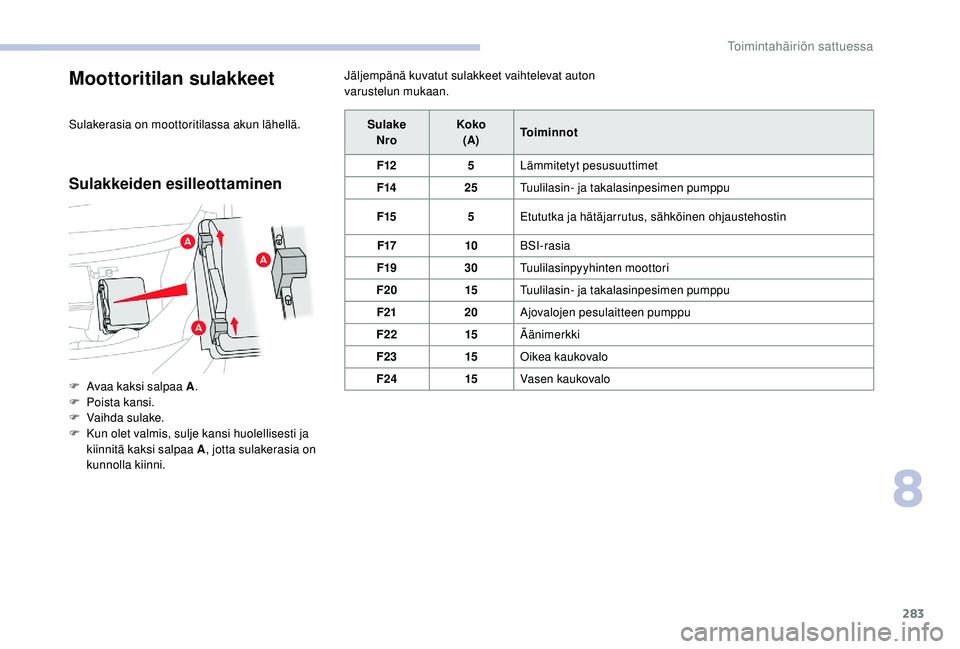

Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulakkeiden esilleottaminen
Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
F

A

vaa kaksi salpaa A .
F

P

oista kansi.
F

V

aihda sulake.
F

K

un olet valmis, sulje kansi huolellisesti ja
kiinnitä kaksi salpaa A , jotta sulakerasia on
kunnolla kiinni. Sulake
Nro Koko
(A) Toiminnot
F12 5Lämmitetyt pesusuuttimet
F14 25Tuulilasin- ja takalasinpesimen pumppu
F15 5Etututka ja hätäjarrutus, sähköinen ohjaustehostin
F17 10BSI-rasia
F19 30Tuulilasinpyyhinten moottori
F20 15Tuulilasin- ja takalasinpesimen pumppu
F21 20Ajovalojen pesulaitteen pumppu
F22 15Äänimerkki
F23 15Oikea kaukovalo
F24 15Vasen kaukovalo
8
Toimintahäiriön sattuessa

284

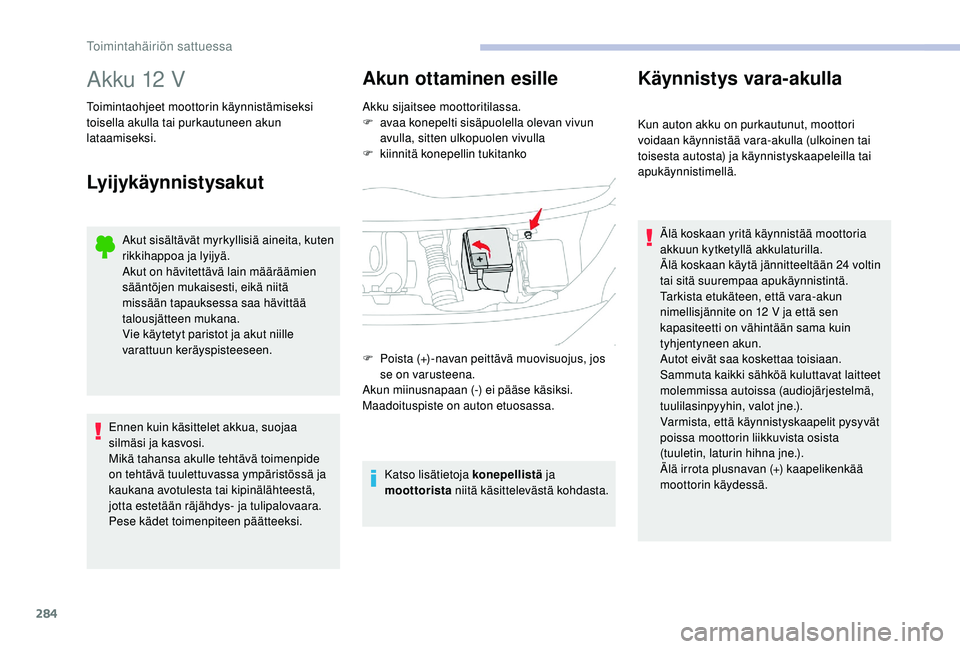

Akku 12 V
Toimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät myrkyllisiä aineita, kuten
rikkihappoa ja lyijyä.
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä
missään tapauksessa saa hävittää
talousjätteen mukana.
Vie käytetyt paristot ja akut niille
varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä,
jotta estetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Akun ottaminen esille
Akku sijaitsee moottoritilassa.
F a vaa konepelti sisäpuolella olevan vivun
avulla, sitten ulkopuolen vivulla
F

k
iinnitä konepellin tukitanko
Katso lisätietoja konepellistä ja
moottorista niitä käsittelevästä kohdasta.
Käynnistys vara-akulla
Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
F

P

oista (+) -navan peittävä muovisuojus, jos
se on varusteena.
Akun miinusnapaan (-) ei pääse käsiksi.
Maadoituspiste on auton etuosassa. Älä koskaan yritä käynnistää moottoria
akkuun kytketyllä akkulaturilla.
Älä koskaan käytä jännitteeltään 24 voltin
tai sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen
kapasiteetti on vähintään sama kuin
tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhin, valot jne.).
Varmista, että käynnistyskaapelit pysyvät
poissa moottorin liikkuvista osista
(tuuletin, laturin hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.
Toimintahäiriön sattuessa

285

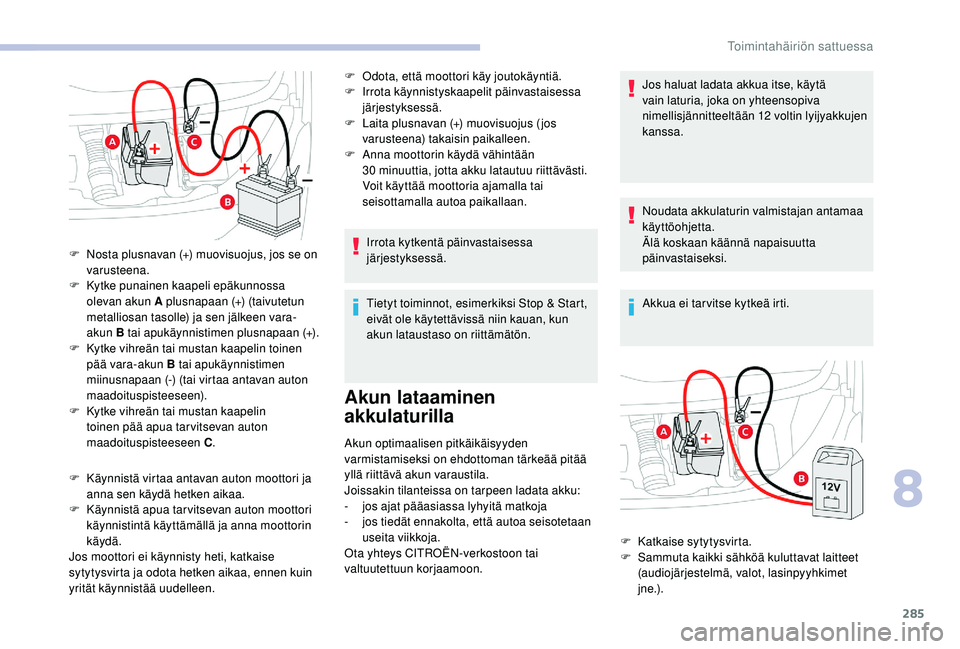

F Käynnistä virtaa antavan auton moottori ja anna sen käydä hetken aikaa.
F

K
äynnistä apua tar vitsevan auton moottori
käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen. F

O
dota, että moottori käy joutokäyntiä.
F
I
rrota käynnistyskaapelit päinvastaisessa
järjestyksessä.
F
L
aita plusnavan (+) muovisuojus (jos
varusteena) takaisin paikalleen.
F
A
nna moottorin käydä vähintään

30 minuuttia, jotta akku latautuu riittävästi.
Voit käyttää moottoria ajamalla tai
seisottamalla autoa paikallaan.
Irrota kytkentä päinvastaisessa
järjestyksessä.
Tietyt toiminnot, esimerkiksi Stop & Start,
eivät ole käytettävissä niin kauan, kun
akun lataustaso on riittämätön.
Akun lataaminen
akkulaturilla
Akun optimaalisen pitkäikäisyyden
varmistamiseksi on ehdottoman tärkeää pitää
yllä riittävä akun varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
-

j
os ajat pääasiassa lyhyitä matkoja
-

j
os tiedät ennakolta, että autoa seisotetaan
useita viikkoja.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon. Jos haluat ladata akkua itse, käytä
vain laturia, joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tar vitse kytkeä irti.
F

N

osta plusnavan (+) muovisuojus, jos se on
varusteena.
F

K

ytke punainen kaapeli epäkunnossa
olevan akun A plusnapaan (+) (taivutetun
metalliosan tasolle) ja sen jälkeen vara-
akun B tai apukäynnistimen plusnapaan (+).
F

K

ytke vihreän tai mustan kaapelin toinen
pää vara-akun B tai apukäynnistimen
miinusnapaan (-) (tai virtaa antavan auton
maadoituspisteeseen).
F

K

ytke vihreän tai mustan kaapelin
toinen pää apua tarvitsevan auton
maadoituspisteeseen C .
F
K
atkaise sytytysvirta.
F

S
ammuta kaikki sähköä kuluttavat laitteet
(audiojärjestelmä, valot, lasinpyyhkimet
j n e .) .
8
Toimintahäiriön sattuessa

286

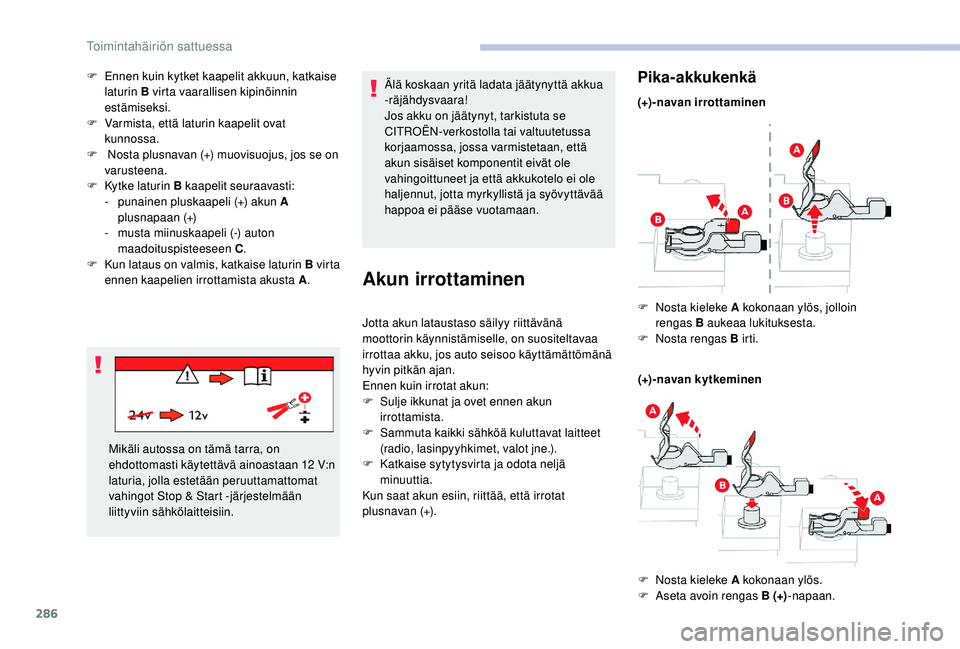

F Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta vaarallisen kipinöinnin
estämiseksi.
F

V
armista, että laturin kaapelit ovat
kunnossa.
F

N
osta plusnavan (+) muovisuojus, jos se on
varusteena.
F

K
ytke laturin B kaapelit seuraavasti:
-

p
unainen pluskaapeli (+) akun A
plusnapaan (+)
-
m

usta miinuskaapeli (-) auton
maadoituspisteeseen C .
F

K
un lataus on valmis, katkaise laturin B virta
ennen kaapelien irrottamista akusta A .Älä koskaan yritä ladata jäätynyttä akkua
-räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se
CITROËN-verkostolla tai valtuutetussa
korjaamossa, jossa varmistetaan, että
akun sisäiset komponentit eivät ole
vahingoittuneet ja että akkukotelo ei ole
haljennut, jotta myrkyllistä ja syövyttävää
happoa ei pääse vuotamaan.
Mikäli autossa on tämä tarra, on
ehdottomasti käytettävä ainoastaan 12 V:n
laturia, jolla estetään peruuttamattomat
vahingot Stop & Start -järjestelmään
liittyviin sähkölaitteisiin.
Akun irrottaminen
Jotta akun lataustaso säilyy riittävänä
moottorin käynnistämiselle, on suositeltavaa
irrottaa akku, jos auto seisoo käyttämättömänä
hyvin pitkän ajan.
Ennen kuin irrotat akun:
F
S
ulje ikkunat ja ovet ennen akun
irrottamista.
F

S
ammuta kaikki sähköä kuluttavat laitteet
(radio, lasinpyyhkimet, valot jne.).
F

K
atkaise sytytysvirta ja odota neljä
minuuttia.
Kun saat akun esiin, riittää, että irrotat
plusnavan (+).
Pika-akkukenkä
(+)-navan irrottaminen
(+) - navan k y t keminen
F

N
osta kieleke A kokonaan ylös, jolloin

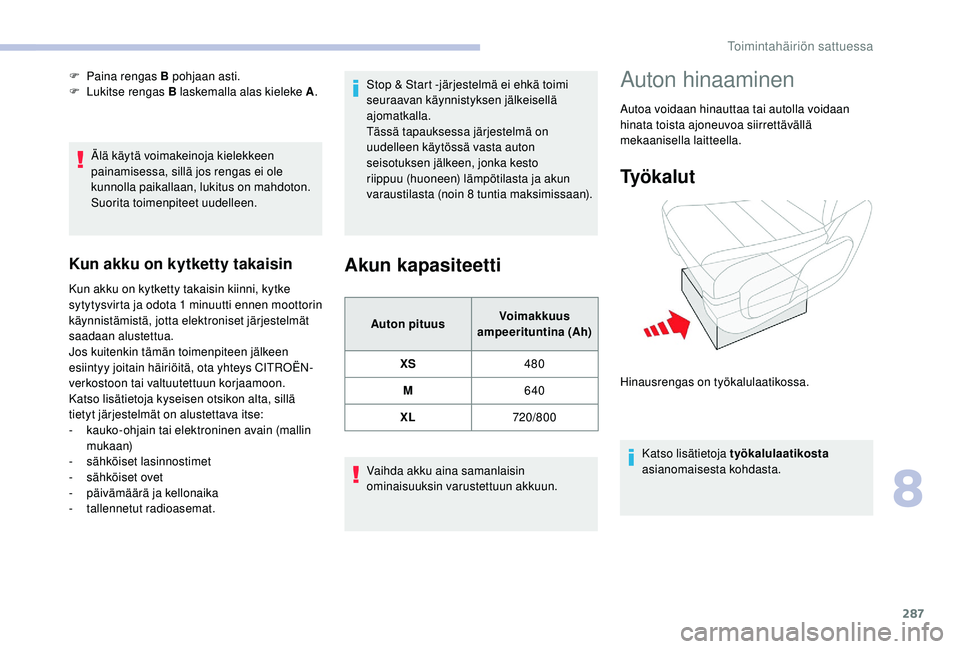

rengas B aukeaa lukituksesta.
F

N
osta rengas B irti.
F

N
osta kieleke A kokonaan ylös.
F

A
seta avoin rengas B (+) -napaan.
Toimintahäiriön sattuessa

287
Älä käytä voimakeinoja kielekkeen
painamisessa, sillä jos rengas ei ole
kunnolla paikallaan, lukitus on mahdoton.
Suorita toimenpiteet uudelleen.
Kun akku on kytketty takaisin
Kun akku on kytketty takaisin kiinni, kytke
sytytysvirta ja odota 1 minuutti ennen moottorin
käynnistämistä, jotta elektroniset järjestelmät
saadaan alustettua.
Jos kuitenkin tämän toimenpiteen jälkeen
esiintyy joitain häiriöitä, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Katso lisätietoja kyseisen otsikon alta, sillä
tietyt järjestelmät on alustettava itse:
-
k
auko-ohjain tai elektroninen avain (mallin
mukaan)
-
s

ähköiset lasinnostimet
-

s
ähköiset ovet
-
pä

ivämäärä ja kellonaika
-
t

allennetut radioasemat. Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on
uudelleen käytössä vasta auton
seisotuksen jälkeen, jonka kesto
riippuu (huoneen) lämpötilasta ja akun
varaustilasta (noin 8 tuntia maksimissaan).
Akun kapasiteetti
Auton pituus
Voimakkuus
ampeerituntina (Ah)
XS 480
M 640
XL 720/800
Vaihda akku aina samanlaisin
ominaisuuksin varustettuun akkuun.
F

P

aina rengas B pohjaan asti.
F

L

ukitse rengas B laskemalla alas kieleke A
.
Auton hinaaminen
Autoa voidaan hinauttaa tai autolla voidaan
hinata toista ajoneuvoa siirrettävällä
mekaanisella laitteella.
Ty ö k a l u t
Katso lisätietoja työkalulaatikosta
asianomaisesta kohdasta.
Hinausrengas on työkalulaatikossa.
8
Toimintahäiriön sattuessa

288

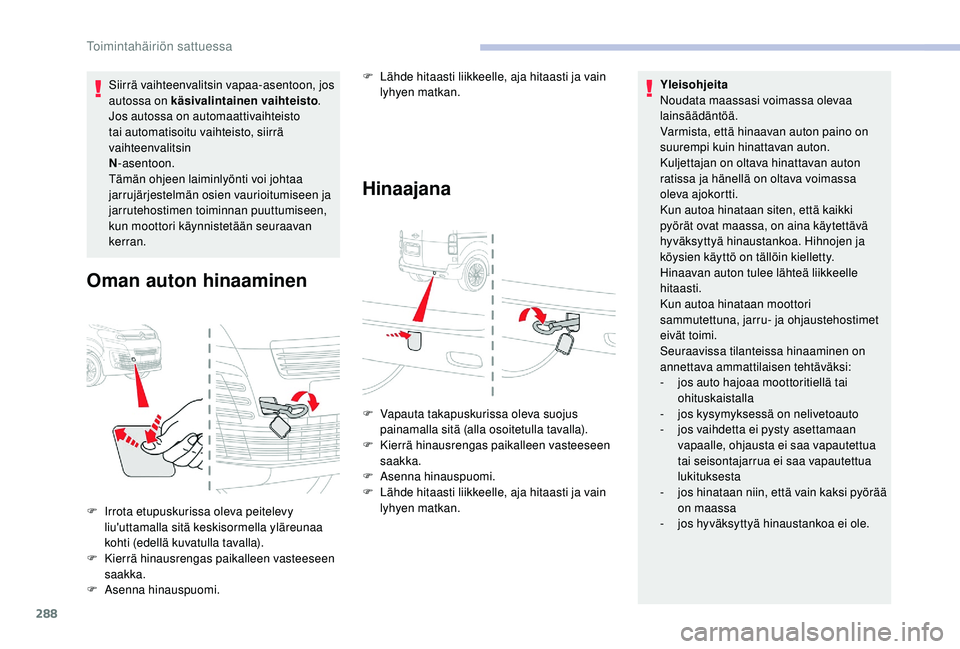

Siirrä vaihteenvalitsin vapaa-asentoon, jos
autossa on käsivalintainen vaihteisto.
Jos autossa on automaattivaihteisto
tai automatisoitu vaihteisto, siirrä
vaihteenvalitsin
N -asentoon.
Tämän ohjeen laiminlyönti voi johtaa
jarrujärjestelmän osien vaurioitumiseen ja
jarrutehostimen toiminnan puuttumiseen,
kun moottori käynnistetään seuraavan
kerran.
Oman auton hinaaminen Hinaajana
F Irrota etupuskurissa oleva peitelevy
liu'uttamalla sitä keskisormella yläreunaa
kohti (edellä kuvatulla tavalla).
F

K
ierrä hinausrengas paikalleen vasteeseen
saakka.
F

A
senna hinauspuomi. F

L
ähde hitaasti liikkeelle, aja hitaasti ja vain
lyhyen matkan. Yleisohjeita
Noudata maassasi voimassa olevaa
lainsäädäntöä.
Varmista, että hinaavan auton paino on
suurempi kuin hinattavan auton.
Kuljettajan on oltava hinattavan auton
ratissa ja hänellä on oltava voimassa
oleva ajokortti.
Kun autoa hinataan siten, että kaikki
pyörät ovat maassa, on aina käytettävä
hyväksyttyä hinaustankoa. Hihnojen ja
köysien käyttö on tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle
hitaasti.
Kun autoa hinataan moottori
sammutettuna, jarru- ja ohjaustehostimet
eivät toimi.
Seuraavissa tilanteissa hinaaminen on
annettava ammattilaisen tehtäväksi:
-
j
os auto hajoaa moottoritiellä tai
ohituskaistalla
-
j
os kysymyksessä on nelivetoauto
-
j
os vaihdetta ei pysty asettamaan
vapaalle, ohjausta ei saa vapautettua
tai seisontajarrua ei saa vapautettua
lukituksesta
-
j
os hinataan niin, että vain kaksi pyörää
on maassa
- j os hyväksyttyä hinaustankoa ei ole.
F

V
apauta takapuskurissa oleva suojus
painamalla sitä (alla osoitetulla tavalla).
F
K
ierrä hinausrengas paikalleen vasteeseen
saakka.
F
A
senna hinauspuomi.
F
L
ähde hitaasti liikkeelle, aja hitaasti ja vain
lyhyen matkan.
Toimintahäiriön sattuessa
