FIAT FIORINO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

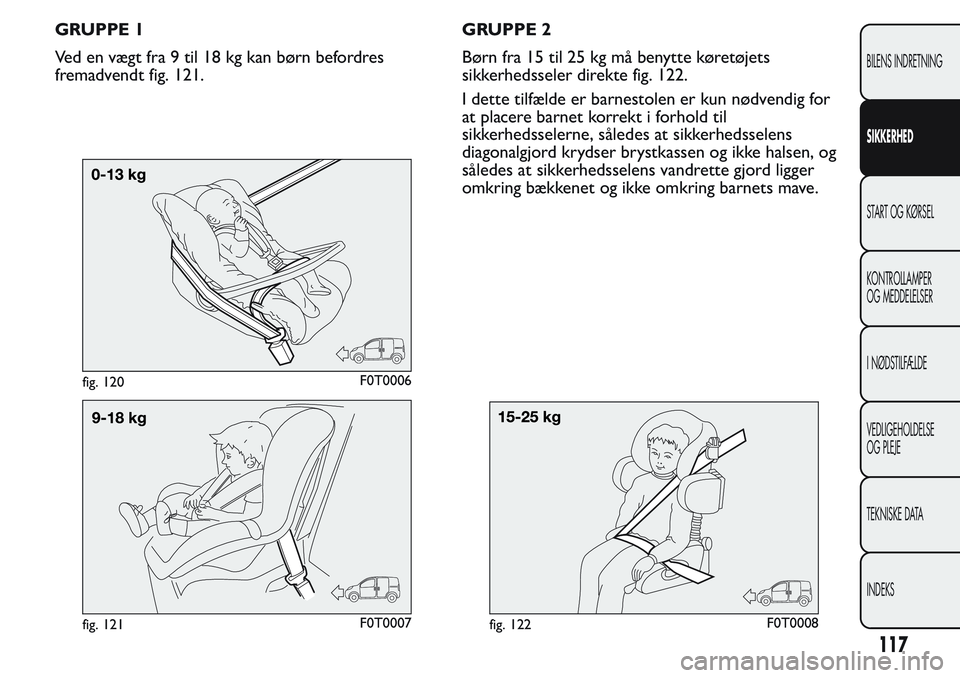

GRUPPE 1
Ved en vægt fra 9 til 18 kg kan børn befordres
fremadvendt fig. 121.GRUPPE 2
Børn fra 15 til 25 kg må benytte køretøjets
sikkerhedsseler direkte fig. 122.
I dette tilfælde er barnestolen er kun nødvendig for
at placere barnet korrekt i forhold til
sikkerhedsselerne, således at sikkerhedsselens
diagonalgjord krydser brystkassen og ikke halsen, og
således at sikkerhedsselens vandrette gjord ligger
omkring bækkenet og ikke omkring barnets mave.
fig. 120F0T0006
fig. 121F0T0007fig. 122F0T0008
117
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

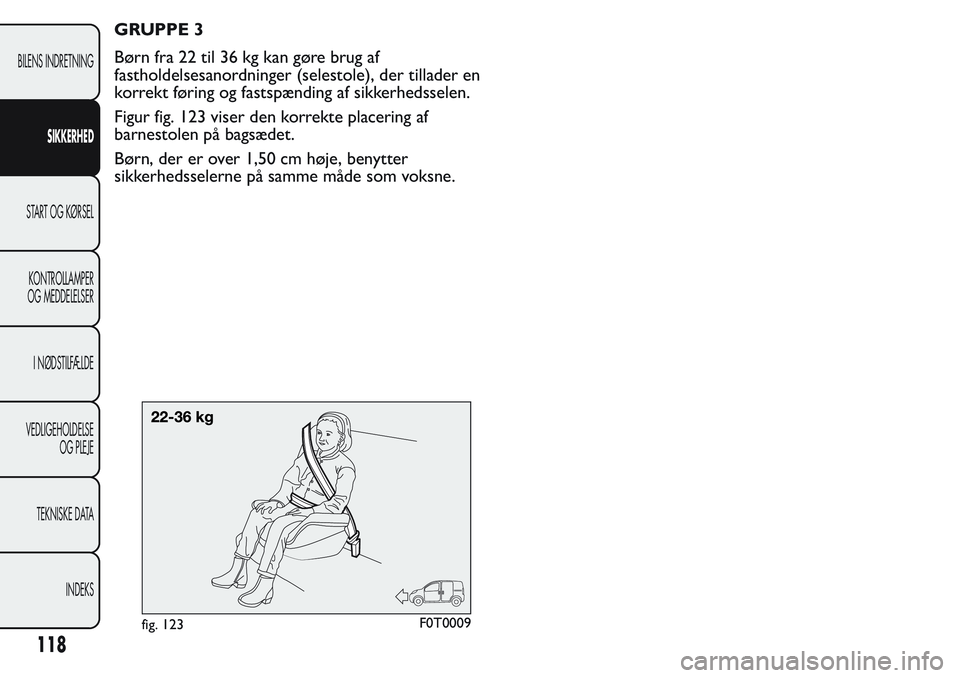

GRUPPE 3
Børn fra 22 til 36 kg kan gøre brug af
fastholdelsesanordninger (selestole), der tillader en
korrekt føring og fastspænding af sikkerhedsselen.
Figur fig. 123 viser den korrekte placering af
barnestolen på bagsædet.
Børn, der er over 1,50 cm høje, benytter
sikkerhedsselerne på samme måde som voksne.
fig. 123F0T0009
118
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

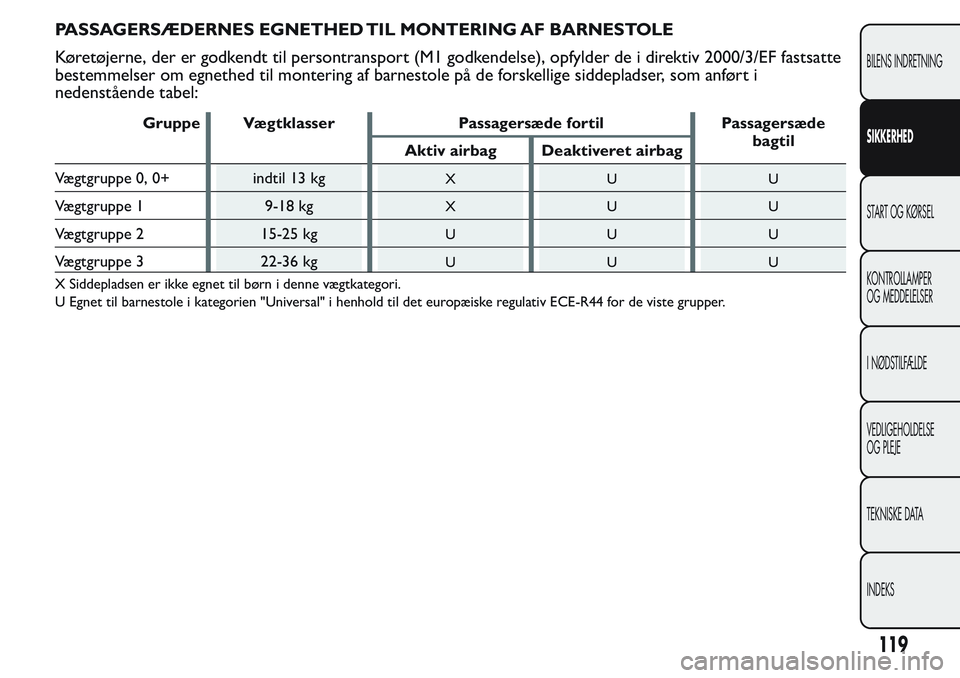

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF BARNESTOLE
Køretøjerne, der er godkendt til persontransport (M1 godkendelse), opfylder de i direktiv 2000/3/EF fastsatte
bestemmelser om egnethed til montering af barnestole på de forskellige siddepladser, som anført i
nedenstående tabel:
Gruppe Vægtklasser Passagersæde fortil Passagersæde
bagtil
Aktiv airbag Deaktiveret airbag
Vægtgruppe 0, 0+ indtil 13 kg
XUU
Vægtgruppe 1 9-18 kgXUU
Vægtgruppe 2 15-25 kgUUU
Vægtgruppe 3 22-36 kgUUU
X Siddepladsen er ikke egnet til børn i denne vægtkategori.
U Egnet til barnestole i kategorien "Universal" i henhold til det europæiske regulativ ECE-R44 for de viste grupper.
119
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

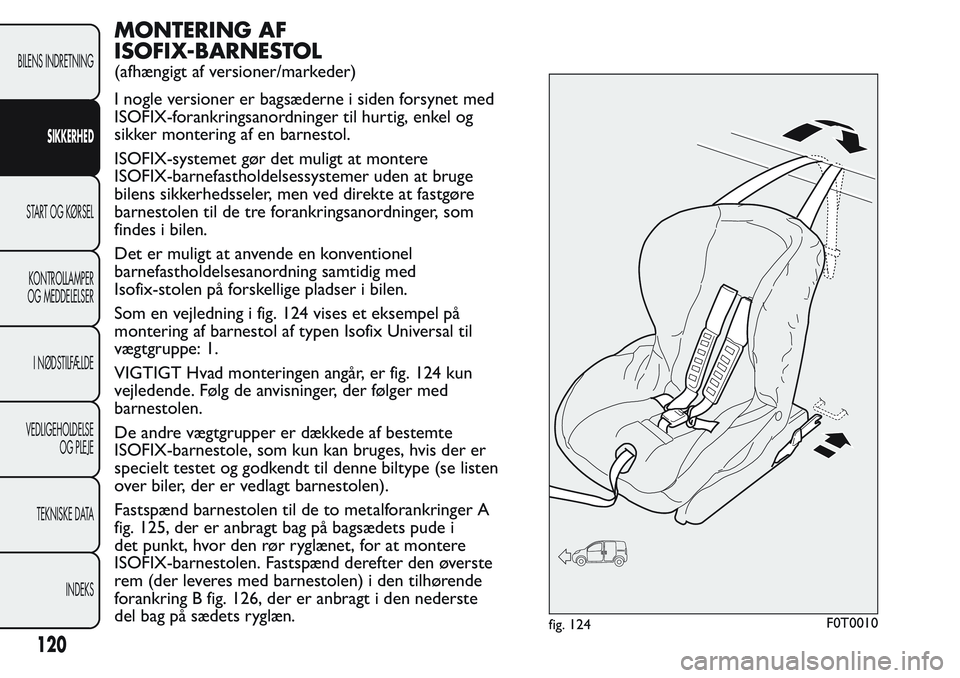

MONTERING AF
ISOFIX-BARNESTOL
(afhængigt af versioner/markeder)
I nogle versioner er bagsæderne i siden forsynet med
ISOFIX-forankringsanordninger til hurtig, enkel og
sikker montering af en barnestol.
ISOFIX-systemet gør det muligt at montere
ISOFIX-barnefastholdelsessystemer uden at bruge
bilens sikkerhedsseler, men ved direkte at fastgøre
barnestolen til de tre forankringsanordninger, som
findes i bilen.
Det er muligt at anvende en konventionel
barnefastholdelsesanordning samtidig med
Isofix-stolen på forskellige pladser i bilen.
Som en vejledning i fig. 124 vises et eksempel på
montering af barnestol af typen Isofix Universal til
vægtgruppe: 1.
VIGTIGT Hvad monteringen angår, er fig. 124 kun
vejledende. Følg de anvisninger, der følger med
barnestolen.
De andre vægtgrupper er dækkede af bestemte
ISOFIX-barnestole, som kun kan bruges, hvis der er
specielt testet og godkendt til denne biltype (se listen
over biler, der er vedlagt barnestolen).
Fastspænd barnestolen til de to metalforankringer A
fig. 125, der er anbragt bag på bagsædets pude i
det punkt, hvor den rør ryglænet, for at montere
ISOFIX-barnestolen. Fastspænd derefter den øverste
rem (der leveres med barnestolen) i den tilhørende
forankring B fig. 126, der er anbragt i den nederste
del bag på sædets ryglæn.
fig. 124F0T0010
120
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

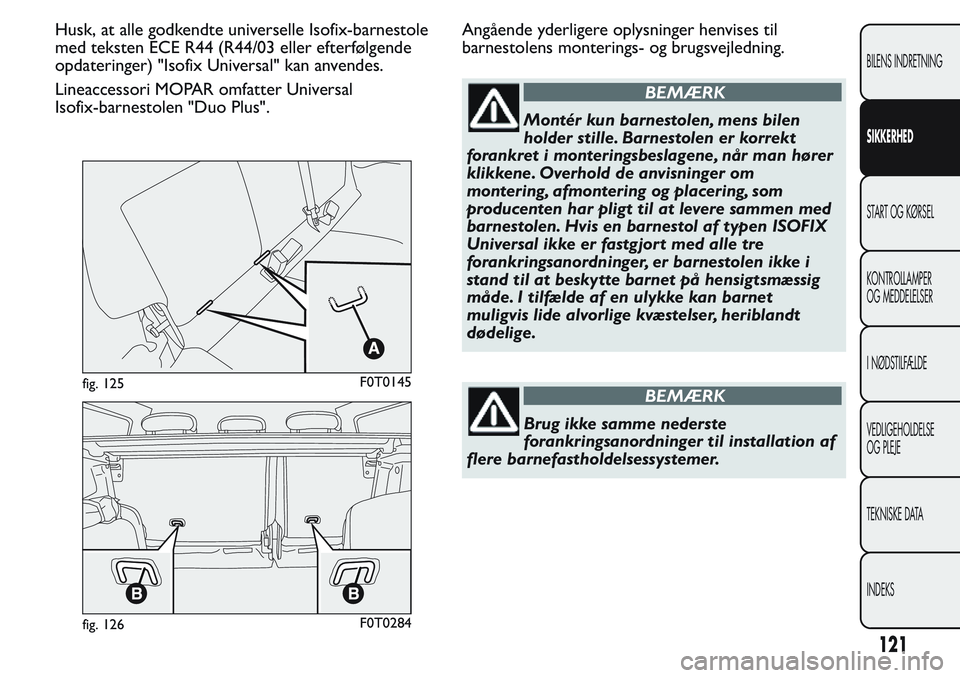

Husk, at alle godkendte universelle Isofix-barnestole
med teksten ECE R44 (R44/03 eller efterfølgende
opdateringer) "Isofix Universal" kan anvendes.
Lineaccessori MOPAR omfatter Universal
Isofix-barnestolen "Duo Plus".Angående yderligere oplysninger henvises til
barnestolens monterings- og brugsvejledning.
BEMÆRK
Montér kun barnestolen, mens bilen
holder stille. Barnestolen er korrekt
forankret i monteringsbeslagene, når man hører
klikkene. Overhold de anvisninger om
montering, afmontering og placering, som
producenten har pligt til at levere sammen med
barnestolen. Hvis en barnestol af typen ISOFIX
Universal ikke er fastgjort med alle tre
forankringsanordninger, er barnestolen ikke i
stand til at beskytte barnet på hensigtsmæssig
måde. I tilfælde af en ulykke kan barnet
muligvis lide alvorlige kvæstelser, heriblandt
dødelige.
BEMÆRK
Brug ikke samme nederste
forankringsanordninger til installation af
flere barnefastholdelsessystemer.
fig. 125F0T0145
fig. 126F0T0284
121
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

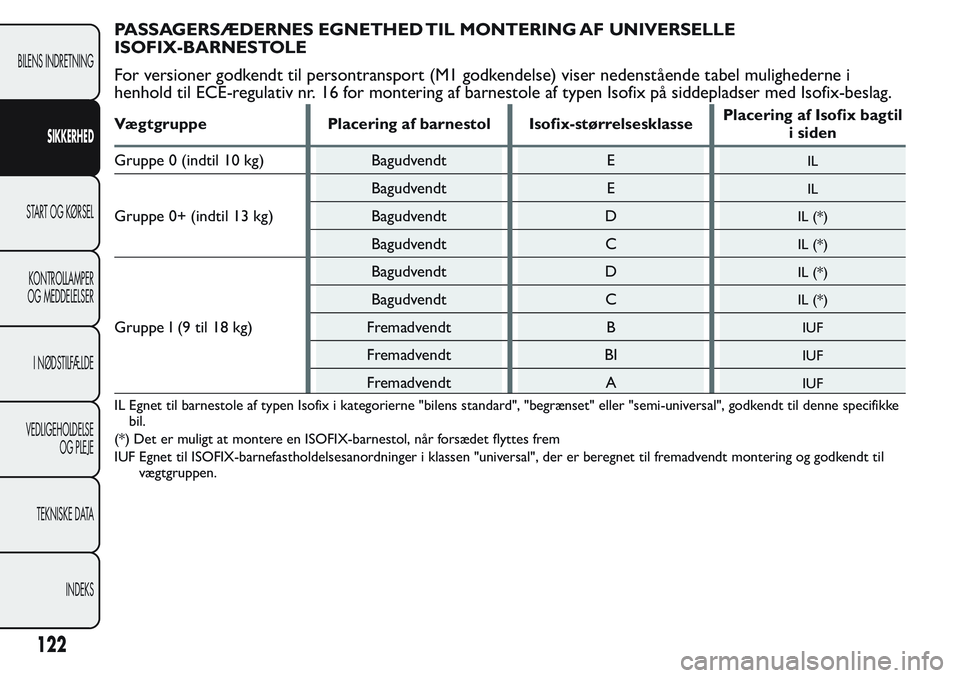

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF UNIVERSELLE
ISOFIX-BARNESTOLE
For versioner godkendt til persontransport (M1 godkendelse) viser nedenstående tabel mulighederne i
henhold til ECE-regulativ nr. 16 for montering af barnestole af typen Isofix på siddepladser med Isofix-beslag.
Vægtgruppe Placering af barnestol Isofix-størrelsesklassePlacering af Isofix bagtil
i siden
Gruppe 0 (indtil 10 kg) Bagudvendt E
IL
Gruppe 0+ (indtil 13 kg)Bagudvendt E
IL
Bagudvendt DIL (*)
Bagudvendt CIL (*)
Gruppe I (9 til 18 kg)Bagudvendt D
IL (*)
Bagudvendt CIL (*)
Fremadvendt BIUF
Fremadvendt BIIUF
Fremadvendt AIUF
IL Egnet til barnestole af typen Isofix i kategorierne "bilens standard", "begrænset" eller "semi-universal", godkendt til denne specifikke
bil.
(*) Det er muligt at montere en ISOFIX-barnestol, når forsædet flyttes frem
IUF Egnet til ISOFIX-barnefastholdelsesanordninger i klassen "universal", der er beregnet til fremadvendt montering og godkendt til
vægtgruppen.
122
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

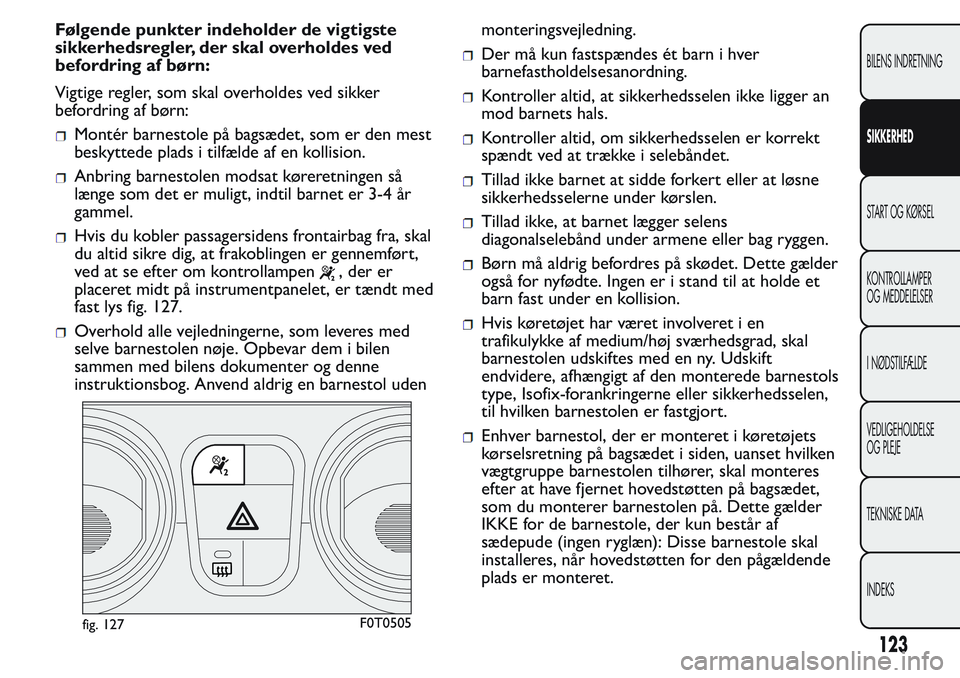

Følgende punkter indeholder de vigtigste
sikkerhedsregler, der skal overholdes ved
befordring af børn:
Vigtige regler, som skal overholdes ved sikker
befordring af børn:
Montér barnestole på bagsædet, som er den mest
beskyttede plads i tilfælde af en kollision.
Anbring barnestolen modsat køreretningen så
længe som det er muligt, indtil barnet er 3-4 år
gammel.
Hvis du kobler passagersidens frontairbag fra, skal
du altid sikre dig, at frakoblingen er gennemført,
ved at se efter om kontrollampen
, der er
placeret midt på instrumentpanelet, er tændt med
fast lys fig. 127.
Overhold alle vejledningerne, som leveres med
selve barnestolen nøje. Opbevar dem i bilen
sammen med bilens dokumenter og denne
instruktionsbog. Anvend aldrig en barnestol udenmonteringsvejledning.
Der må kun fastspændes ét barn i hver
barnefastholdelsesanordning.
Kontroller altid, at sikkerhedsselen ikke ligger an
mod barnets hals.
Kontroller altid, om sikkerhedsselen er korrekt
spændt ved at trække i selebåndet.
Tillad ikke barnet at sidde forkert eller at løsne
sikkerhedsselerne under kørslen.
Tillad ikke, at barnet lægger selens
diagonalselebånd under armene eller bag ryggen.
Børn må aldrig befordres på skødet. Dette gælder
også for nyfødte. Ingen er i stand til at holde et
barn fast under en kollision.
Hvis køretøjet har været involveret i en
trafikulykke af medium/høj sværhedsgrad, skal
barnestolen udskiftes med en ny. Udskift
endvidere, afhængigt af den monterede barnestols
type, Isofix-forankringerne eller sikkerhedsselen,
til hvilken barnestolen er fastgjort.
Enhver barnestol, der er monteret i køretøjets
kørselsretning på bagsædet i siden, uanset hvilken
vægtgruppe barnestolen tilhører, skal monteres
efter at have fjernet hovedstøtten på bagsædet,
som du monterer barnestolen på. Dette gælder
IKKE for de barnestole, der kun består af
sædepude (ingen ryglæn): Disse barnestole skal
installeres, når hovedstøtten for den pågældende
plads er monteret.
fig. 127F0T0505
123
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

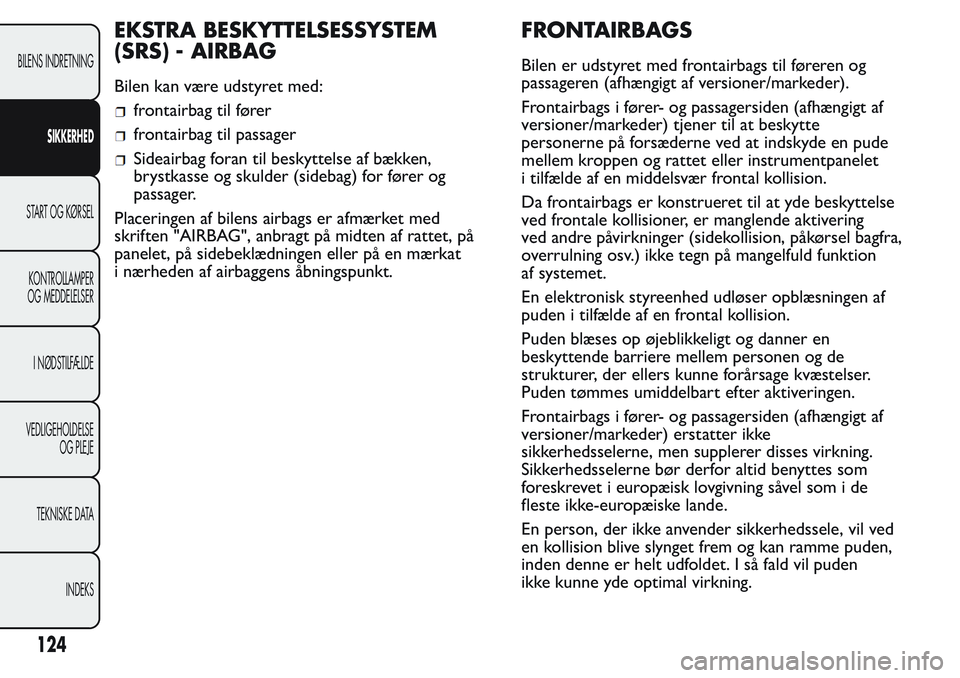

EKSTRA BESKYTTELSESSYSTEM
(SRS) - AIRBAG
Bilen kan være udstyret med:
frontairbag til fører
frontairbag til passager
Sideairbag foran til beskyttelse af bækken,
brystkasse og skulder (sidebag) for fører og
passager.
Placeringen af bilens airbags er afmærket med
skriften "AIRBAG", anbragt på midten af rattet, på
panelet, på sidebeklædningen eller på en mærkat
i nærheden af airbaggens åbningspunkt.
FRONTAIRBAGS
Bilen er udstyret med frontairbags til føreren og
passageren (afhængigt af versioner/markeder).
Frontairbags i fører- og passagersiden (afhængigt af
versioner/markeder) tjener til at beskytte
personerne på forsæderne ved at indskyde en pude
mellem kroppen og rattet eller instrumentpanelet
i tilfælde af en middelsvær frontal kollision.
Da frontairbags er konstrueret til at yde beskyttelse
ved frontale kollisioner, er manglende aktivering
ved andre påvirkninger (sidekollision, påkørsel bagfra,
overrulning osv.) ikke tegn på mangelfuld funktion
af systemet.
En elektronisk styreenhed udløser opblæsningen af
puden i tilfælde af en frontal kollision.
Puden blæses op øjeblikkeligt og danner en
beskyttende barriere mellem personen og de
strukturer, der ellers kunne forårsage kvæstelser.
Puden tømmes umiddelbart efter aktiveringen.
Frontairbags i fører- og passagersiden (afhængigt af
versioner/markeder) erstatter ikke
sikkerhedsselerne, men supplerer disses virkning.
Sikkerhedsselerne bør derfor altid benyttes som
foreskrevet i europæisk lovgivning såvel som i de
fleste ikke-europæiske lande.
En person, der ikke anvender sikkerhedssele, vil ved
en kollision blive slynget frem og kan ramme puden,
inden denne er helt udfoldet. I så fald vil puden
ikke kunne yde optimal virkning.
124
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

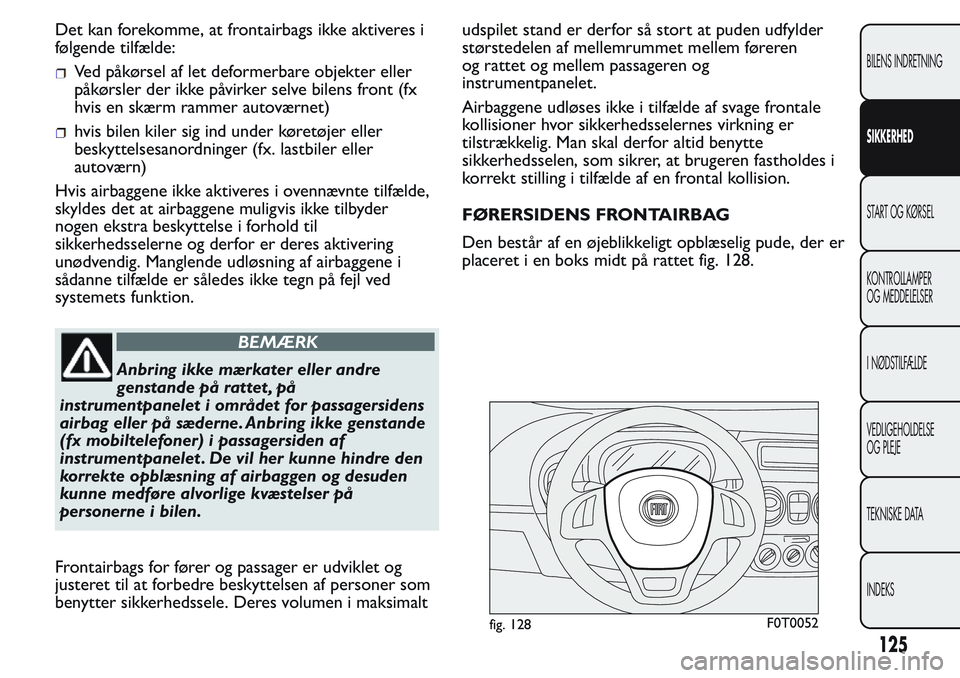

Det kan forekomme, at frontairbags ikke aktiveres i
følgende tilfælde:
Ved påkørsel af let deformerbare objekter eller
påkørsler der ikke påvirker selve bilens front (fx
hvis en skærm rammer autoværnet)
hvis bilen kiler sig ind under køretøjer eller
beskyttelsesanordninger (fx. lastbiler eller
autoværn)
Hvis airbaggene ikke aktiveres i ovennævnte tilfælde,
skyldes det at airbaggene muligvis ikke tilbyder
nogen ekstra beskyttelse i forhold til
sikkerhedsselerne og derfor er deres aktivering
unødvendig. Manglende udløsning af airbaggene i
sådanne tilfælde er således ikke tegn på fejl ved
systemets funktion.
BEMÆRK
Anbring ikke mærkater eller andre
genstande på rattet , på
instrumentpanelet i området for passagersidens
airbag eller på sæderne. Anbring ikke genstande
(fx mobiltelefoner) i passagersiden af
instrumentpanelet . De vil her kunne hindre den
korrekte opblæsning af airbaggen og desuden
kunne medføre alvorlige kvæstelser på
personerne i bilen.
Frontairbags for fører og passager er udviklet og
justeret til at forbedre beskyttelsen af personer som
benytter sikkerhedssele. Deres volumen i maksimaltudspilet stand er derfor så stort at puden udfylder
størstedelen af mellemrummet mellem føreren
og rattet og mellem passageren og
instrumentpanelet.
Airbaggene udløses ikke i tilfælde af svage frontale
kollisioner hvor sikkerhedsselernes virkning er
tilstrækkelig. Man skal derfor altid benytte
sikkerhedsselen, som sikrer, at brugeren fastholdes i
korrekt stilling i tilfælde af en frontal kollision.
FØRERSIDENS FRONTAIRBAG
Den består af en øjeblikkeligt opblæselig pude, der er
placeret i en boks midt på rattet fig. 128.
fig. 128F0T0052
125
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

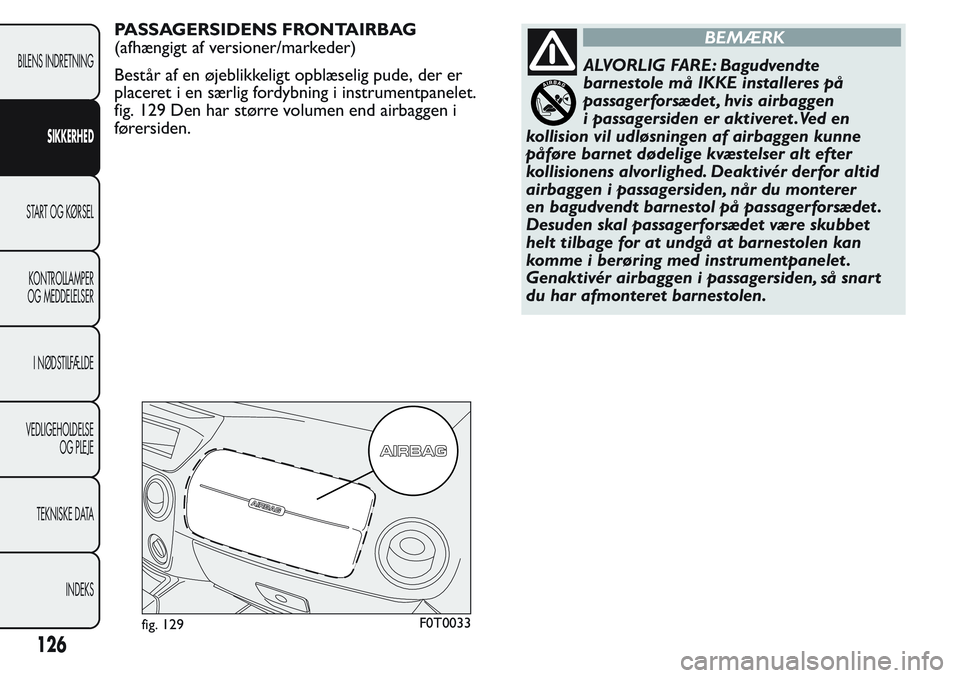

PASSAGERSIDENS FRONTAIRBAG
(afhængigt af versioner/markeder)
Består af en øjeblikkeligt opblæselig pude, der er
placeret i en særlig fordybning i instrumentpanelet.
fig. 129 Den har større volumen end airbaggen i
førersiden.BEMÆRK
ALVORLIG FARE: Bagudvendte
barnestole må IKKE installeres på
passagerforsædet , hvis airbaggen
i passagersiden er aktiveret .Ved en
kollision vil udløsningen af airbaggen kunne
påføre barnet dødelige kvæstelser alt efter
kollisionens alvorlighed. Deaktivér derfor altid
airbaggen i passagersiden, når du monterer
en bagudvendt barnestol på passagerforsædet .
Desuden skal passagerforsædet være skubbet
helt tilbage for at undgå at barnestolen kan
komme i berøring med instrumentpanelet .
Genaktivér airbaggen i passagersiden, så snar t
du har afmonteret barnestolen.
fig. 129F0T0033
126
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
