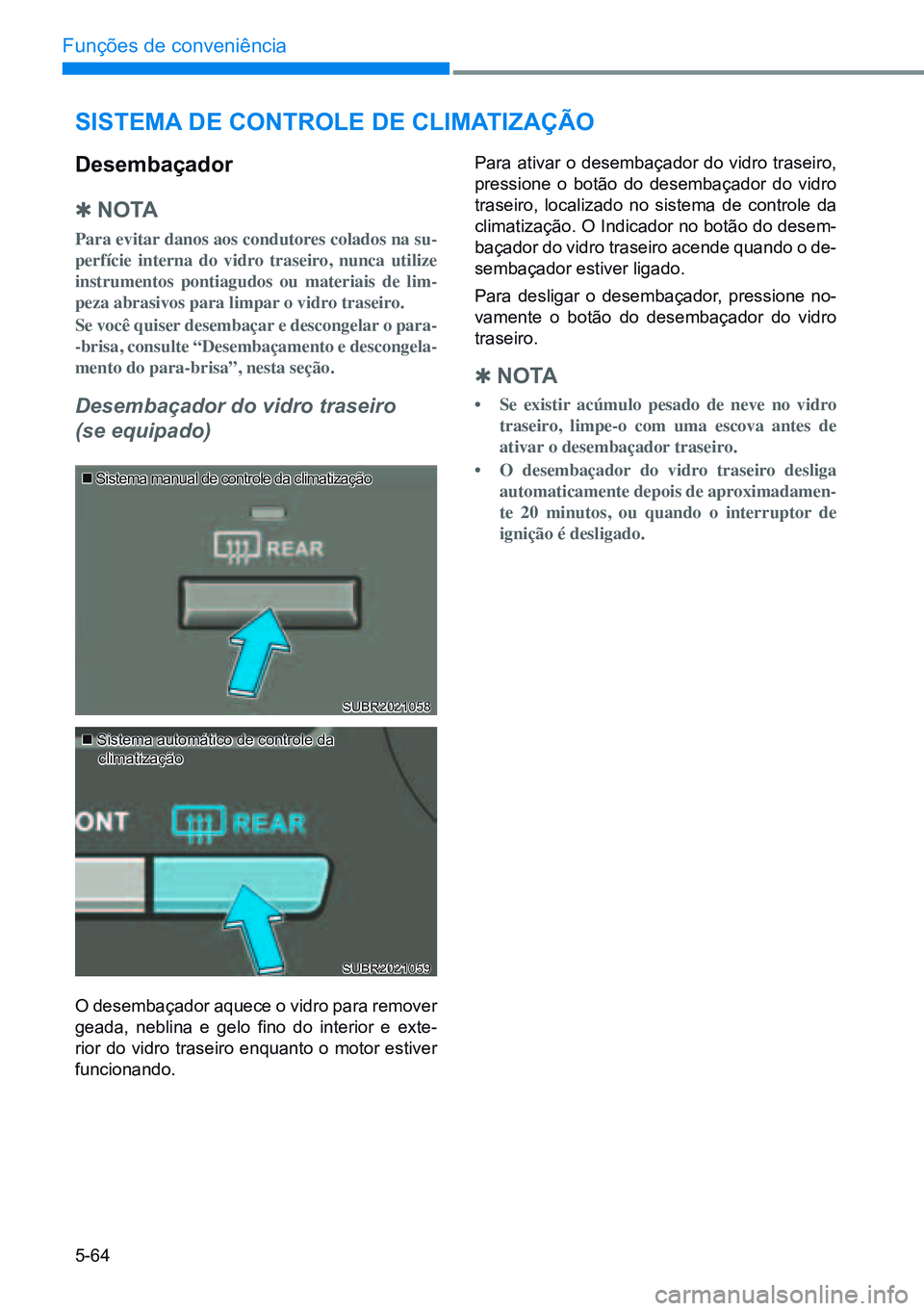

5-64
Funções de conveniência
sisTeMA de conTrole de cliMATiZAÇÃo
desembaçador
Q n o TA
Para evitar danos aos condutores colados na su-
perfície interna do vidro traseiro, nunca utilize
instrumentos pontiagudos ou materiais de lim-
peza abrasivos para limpar o vidro traseiro.
Se você quiser desembaçar e descongelar o para-
-brisa, consulte “Desembaçamento e descongela-
mento do para-brisa”, nesta seção.
Desembaçador do vidro traseiro
(se equipado)
O desembaçador aquece o vidro para remover
geada, neblina e gelo fino do interior e exte-
rior do vidro traseiro enquanto o motor estiver
funcionando.
 Sistema manual de controle da climatização
 Sistema automático de controle da
climatização
Para ativar o desembaçador do vidro traseiro,
pressione o botão do desembaçador do vidro
traseiro, localizado no sistema de controle da
climatização. O Indicador no botão do desem-
baçador do vidro traseiro acende quando o de-
sembaçador estiver ligado.
Para desligar o desembaçador, pressione no-
vamente o botão do desembaçador do vidro
traseiro.

Q no TA
• Se existir acúmulo pesado de neve no vidro
traseiro, limpe-o com uma escova antes de
ativar o desembaçador traseiro.
• O desembaçador do vidro traseiro desliga
automaticamente depois de aproximadamen-
te 20 minutos, ou quando o interruptor de
ignição é desligado.
SUBR2021058
SUBR2021059

5-65
05
sistema manual de controle da climatização (se equipado)
1. Botão de controle da temperatura
2. Botão de controle de velocidade do ventilador
3. Botão de seleção de modo
4. Botão de controle de entrada de ar (posição de recirculação do ar ou posição de ar externo
(fresco))
5. Botão A/C (Ar condicionado) (se equipado)
6. Botão do desembaçador do vidro traseiro (se equipado)
1
5
23
64
SUBR2021060

5-66
Funções de conveniência

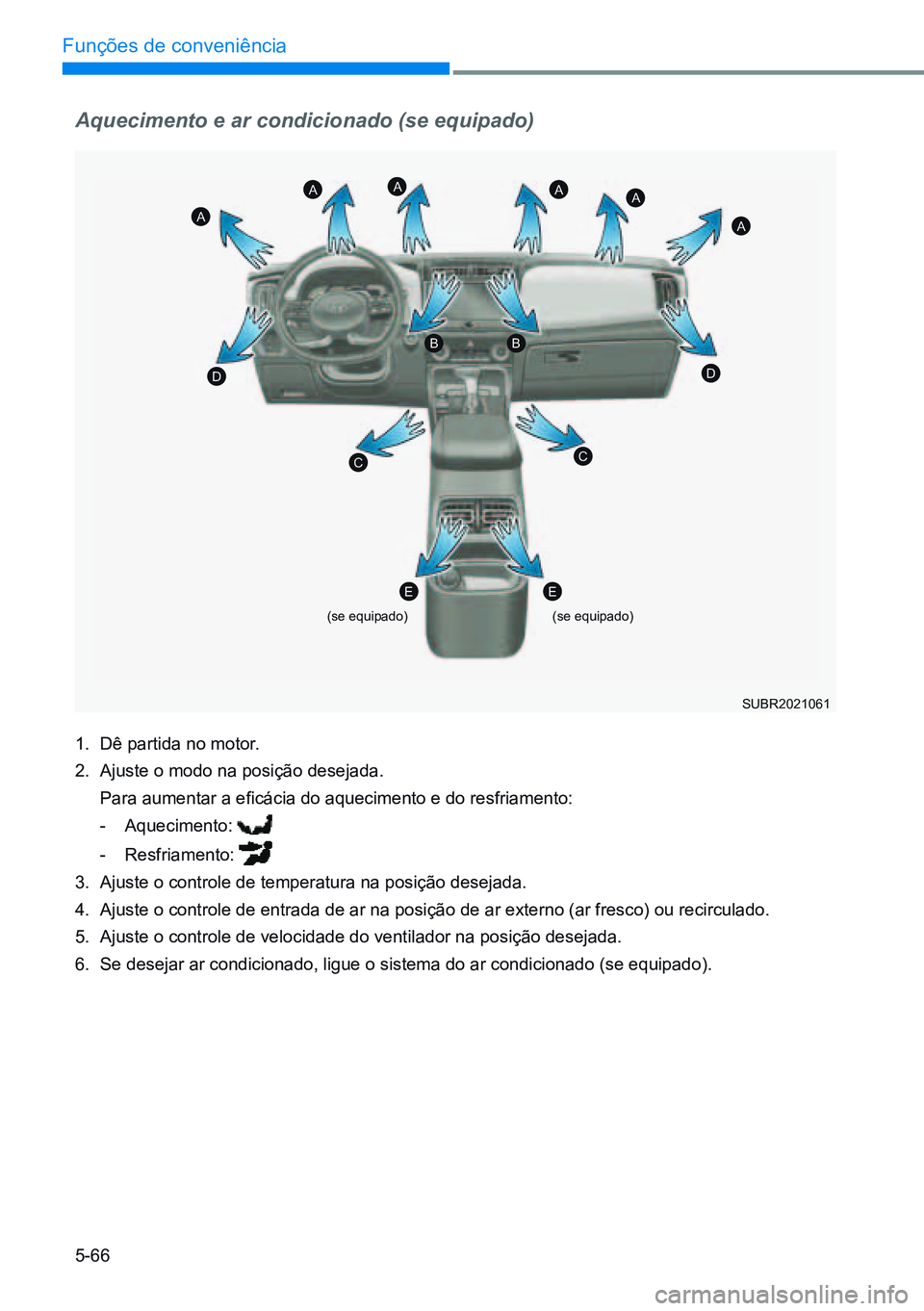

Aquecimento e ar condicionado (se equipado)
1. Dê partida no motor.
2. Ajuste o modo na posição desejada.
Para aumentar a eficácia do aquecimento e do resfriamento:
- Aquecimento:
- Resfriamento:
3. Ajuste o controle de temperatura na posição desejada.
4. Ajuste o controle de entrada de ar na posição de ar externo (ar fresco) ou recirculado.
5. Ajuste o controle de velocidade do ventilador na posição desejada.
6. Se desejar ar condicionado, ligue o sistema do ar condicionado (se equipado).
(se equipado) (se equipado)
A
AAAA
A
BB
C
EE
C
DD
SUBR2021061

5-67
05

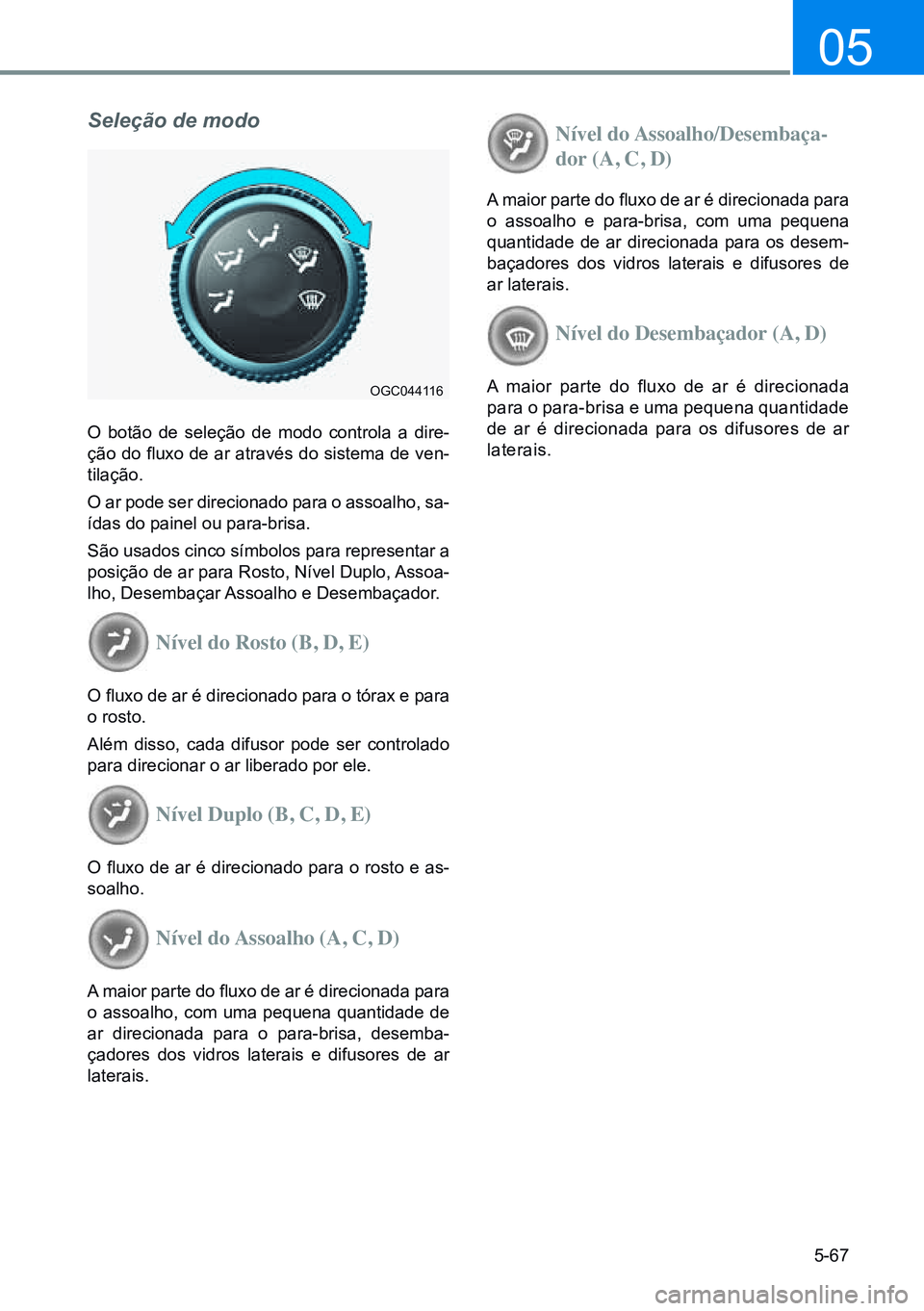

Seleção de modo
O botão de seleção de modo controla a dire-
ção do fluxo de ar através do sistema de ven-
tilação.
O ar pode ser direcionado para o assoalho, sa-
ídas do painel ou para-brisa.
São usados cinco símbolos para representar a
posição de ar para Rosto, Nível Duplo, Assoa-
lho, Desembaçar Assoalho e Desembaçador.
Nível do Rosto (B, D, E)
O fluxo de ar é direcionado para o tórax e para
o rosto.
Além disso, cada difusor pode ser controlado
para direcionar o ar liberado por ele.
Nível Duplo (B, C, D, E)
O fluxo de ar é direcionado para o rosto e as-
soalho.
Nível do Assoalho (A, C, D)
A maior parte do fluxo de ar é direcionada para
o assoalho, com uma pequena quantidade de
ar direcionada para o para-brisa, desemba -
çadores dos vidros laterais e difusores de ar
laterais.
Nível do Assoalho/Desembaça-
dor (A, C, D)
A maior parte do fluxo de ar é direcionada para
o assoalho e para-brisa, com uma pequena
quantidade de ar direcionada para os desem-
baçadores dos vidros laterais e difusores de
ar laterais.
Nível do Desembaçador (A, D)
A maior parte do fluxo de ar é direcionada
para o para-brisa e uma pequena quantidade
de ar é direcionada para os difusores de ar
laterais.OGC044116

5-68
Funções de conveniência
 Dianteiro
 Traseiro

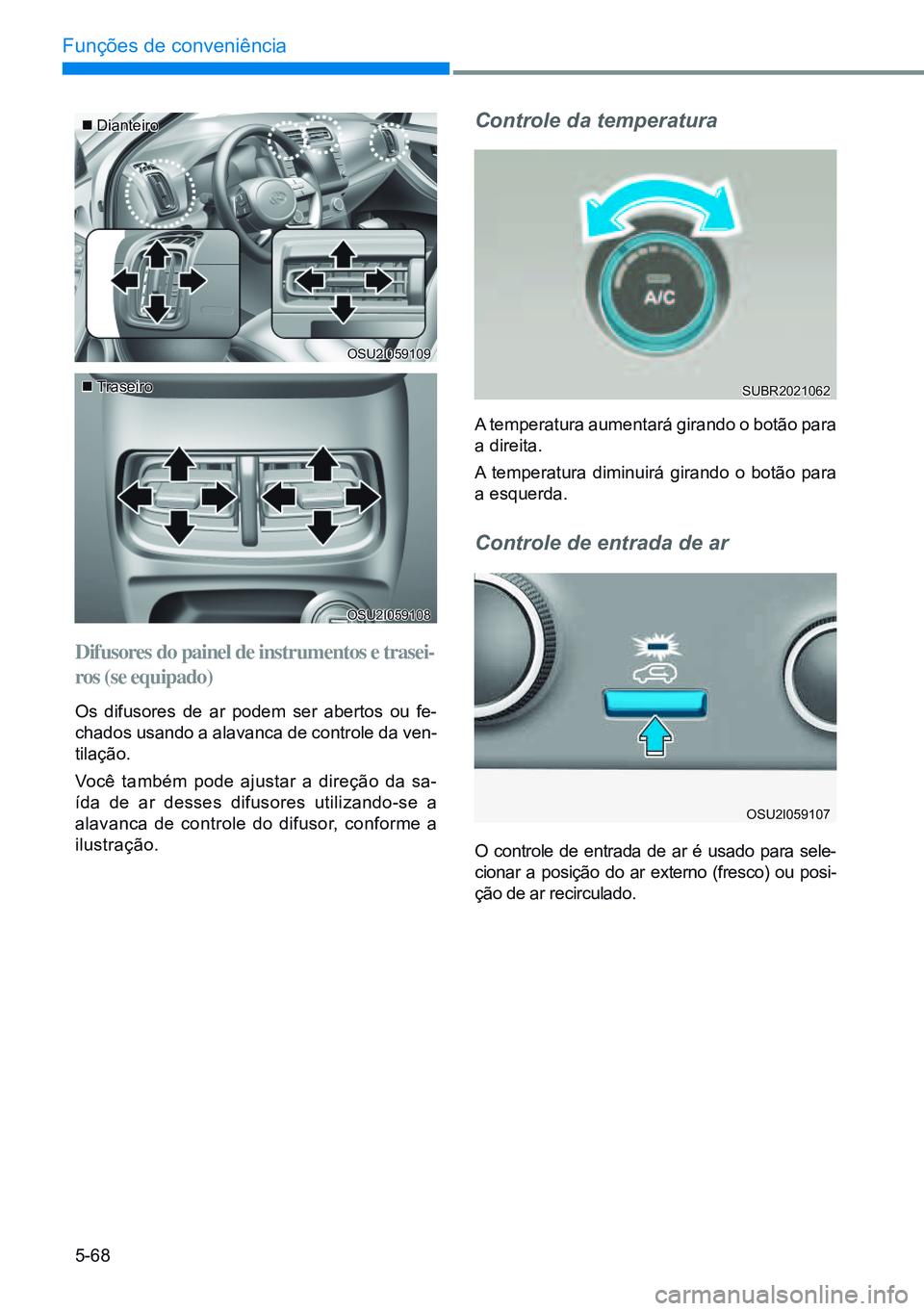

Difusores do painel de instrumentos e trasei-
ros (se equipado)
Os difusores de ar podem ser abertos ou fe-
chados usando a alavanca de controle da ven-
tilação.
Você também pode ajustar a direção da sa-
ída de ar desses difusores utilizando-se a
alavanca de controle do difusor, conforme a
ilustração.
Controle da temperatura
A temperatura aumentará girando o botão para
a direita.
A temperatura diminuirá girando o botão para
a esquerda.
Controle de entrada de ar
O controle de entrada de ar é usado para sele-
cionar a posição do ar externo (fresco) ou posi-
ção de ar recirculado.
OSU2I059109
OSU2I059108
OSU2I059107
SUBR2021062

5-69
05

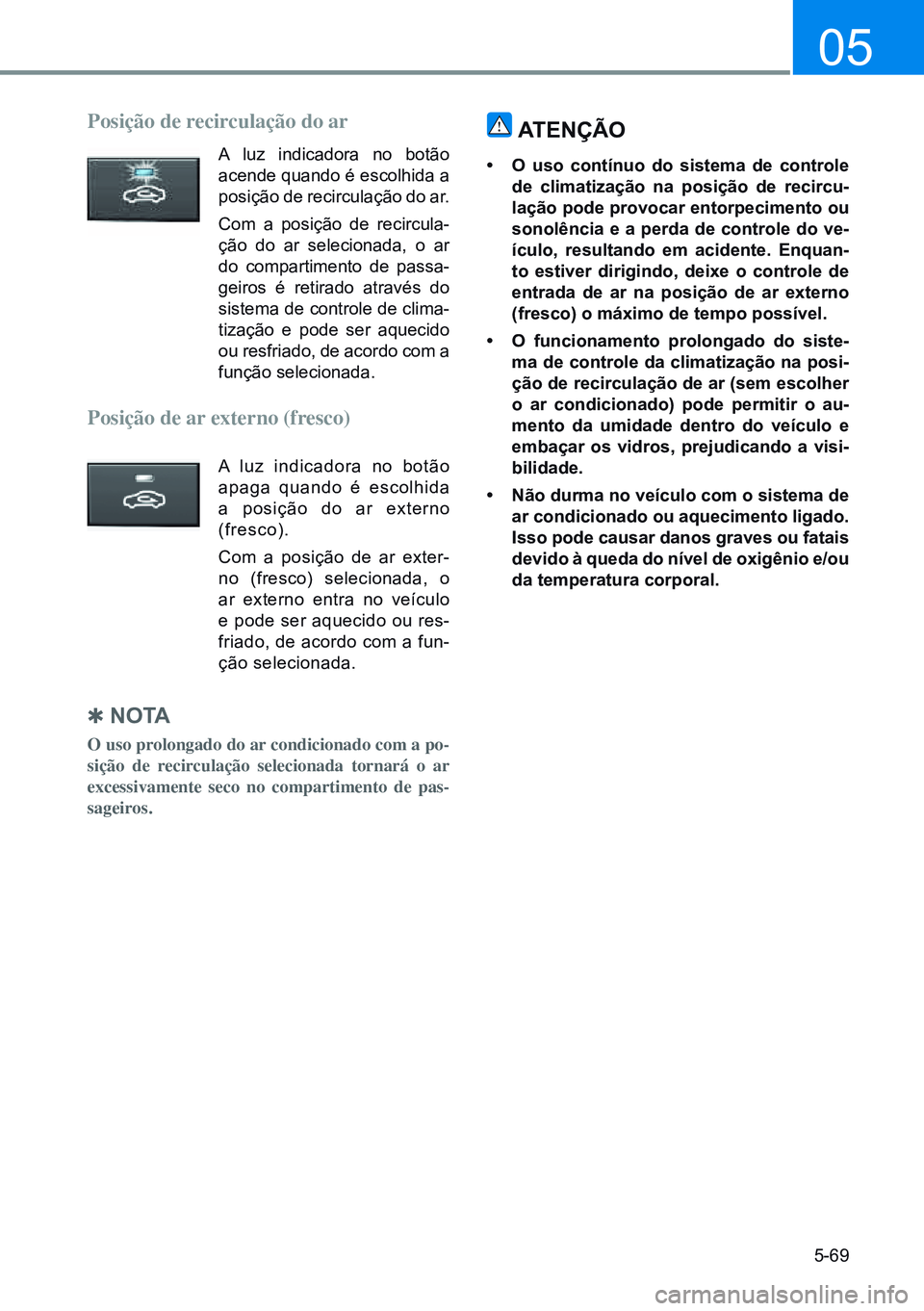

Posição de recirculação do ar
A luz indicadora no botão
acende quando é escolhida a
posição de recirculação do ar.
Com a posição de recircula-
ção do ar selecionada, o ar
do compartimento de passa-
geiros é retirado através do
sistema de controle de clima-
tização e pode ser aquecido
ou resfriado, de acordo com a
função selecionada.
Posição de ar externo (fresco)
A luz indicadora no botão
apaga quando é escolhida
a posição do ar externo
(fresco).
Com a posição de ar exter-
no (fresco) selecionada, o
ar externo entra no veículo
e pode ser aquecido ou res-
friado, de acordo com a fun-
ção selecionada.

Q no TA
O uso prolongado do ar condicionado com a po-
sição de recirculação selecionada tornará o ar
excessivamente seco no compartimento de pas-
sageiros.
ATenÇÃo
• o uso contínuo do sistema de controle
de climatização na posição de recircu-
lação pode provocar entorpecimento ou
sonolência e a perda de controle do ve-
ículo, resultando em acidente. enquan-
to estiver dirigindo, deixe o controle de
entrada de ar na posição de ar externo
(fresco) o máximo de tempo possível.
• o funcionamento prolongado do siste-
ma de controle da climatização na posi-
ção de recirculação de ar (sem escolher
o ar condicionado) pode permitir o au-
mento da umidade dentro do veículo e
embaçar os vidros, prejudicando a visi-
bilidade.
• não durma no veículo com o sistema de
ar condicionado ou aquecimento ligado.
isso pode causar danos graves ou fatais
devido à queda do nível de oxigênio e/ou
da temperatura corporal.

5-70
Funções de conveniência

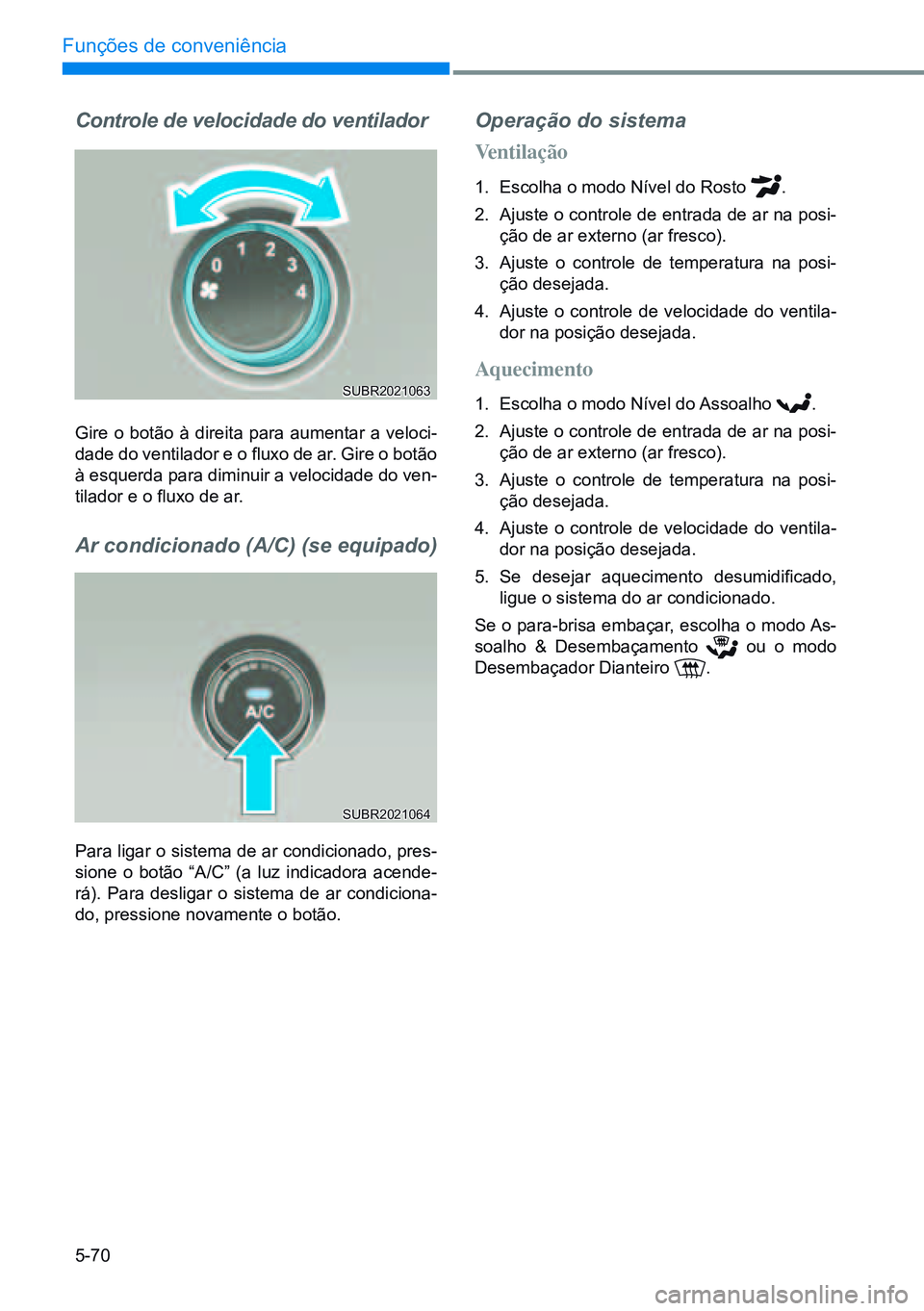

Controle de velocidade do ventilador
Gire o botão à direita para aumentar a veloci-
dade do ventilador e o fluxo de ar. Gire o botão
à esquerda para diminuir a velocidade do ven-
tilador e o fluxo de ar.
Ar condicionado (A/C) (se equipado)
Para ligar o sistema de ar condicionado, pres-
sione o botão “A/C” (a luz indicadora acende -
rá). Para desligar o sistema de ar condiciona -
do, pressione novamente o botão.
Operação do sistema
Ventilação
1. Escolha o modo Nível do Rosto .
2. Ajuste o controle de entrada de ar na posi-
ção de ar externo (ar fresco).
3. Ajuste o controle de temperatura na posi-
ção desejada.
4. Ajuste o controle de velocidade do ventila -
dor na posição desejada.
Aquecimento
1. Escolha o modo Nível do Assoalho .
2. Ajuste o controle de entrada de ar na posi-
ção de ar externo (ar fresco).
3. Ajuste o controle de temperatura na posi-
ção desejada.
4. Ajuste o controle de velocidade do ventila -
dor na posição desejada.
5. Se desejar aquecimento desumidificado,
ligue o sistema do ar condicionado.
Se o para-brisa embaçar, escolha o modo As-
soalho & Desembaçamento
ou o modo
Desembaçador Dianteiro .
SUBR2021063
SUBR2021064

5-71
05

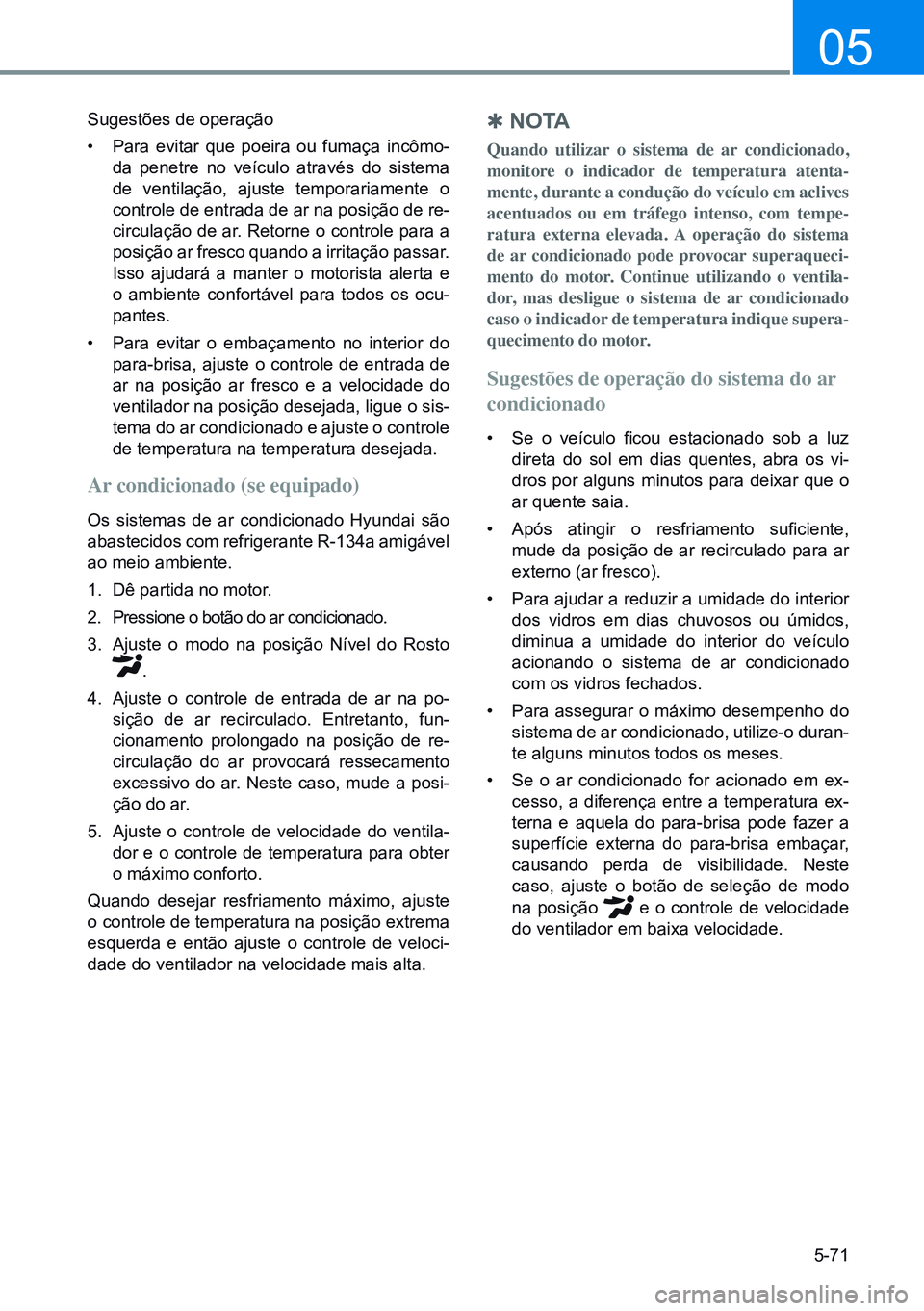

Sugestões de operação
• Para evitar que poeira ou fumaça incômo-
da penetre no veículo através do sistema
de ventilação, ajuste temporariamente o
controle de entrada de ar na posição de re-
circulação de ar. Retorne o controle para a
posição ar fresco quando a irritação passar.
Isso ajudará a manter o motorista alerta e
o ambiente confortável para todos os ocu-
pantes.
• Para evitar o embaçamento no interior do
para-brisa, ajuste o controle de entrada de
ar na posição ar fresco e a velocidade do
ventilador na posição desejada, ligue o sis-
tema do ar condicionado e ajuste o controle
de temperatura na temperatura desejada.
Ar condicionado (se equipado)
Os sistemas de ar condicionado Hyundai são
abastecidos com refrigerante R-134a amigável
ao meio ambiente.
1. Dê partida no motor.
2. Pressione o botão do ar condicionado.
3. Ajuste o modo na posição Nível do Rosto
.
4. Ajuste o controle de entrada de ar na po-
sição de ar recirculado. Entretanto, fun-
cionamento prolongado na posição de re-
circulação do ar provocará ressecamento
excessivo do ar. Neste caso, mude a posi-
ção do ar.
5. Ajuste o controle de velocidade do ventila -
dor e o controle de temperatura para obter
o máximo conforto.
Quando desejar resfriamento máximo, ajuste
o controle de temperatura na posição extrema
esquerda e então ajuste o controle de veloci -
dade do ventilador na velocidade mais alta.

Q n o TA
Quando utilizar o sistema de ar condicionado,
monitore o indicador de temperatura atenta-
mente, durante a condução do veículo em aclives
acentuados ou em tráfego intenso, com tempe-
ratura externa elevada. A operação do sistema
de ar condicionado pode provocar superaqueci -
mento do motor. Continue utilizando o ventila-
dor, mas desligue o sistema de ar condicionado
caso o indicador de temperatura indique supera-
quecimento do motor.
Sugestões de operação do sistema do ar
condicionado
• Se o veículo ficou estacionado sob a luz
direta do sol em dias quentes, abra os vi-
dros por alguns minutos para deixar que o
ar quente saia.
• Após atingir o resfriamento suficiente,
mude da posição de ar recirculado para ar
externo (ar fresco).
• Para ajudar a reduzir a umidade do interior
dos vidros em dias chuvosos ou úmidos,
diminua a umidade do interior do veículo
acionando o sistema de ar condicionado
com os vidros fechados.
• Para assegurar o máximo desempenho do
sistema de ar condicionado, utilize-o duran -
te alguns minutos todos os meses.
• Se o ar condicionado for acionado em ex-
cesso, a diferença entre a temperatura ex-
terna e aquela do para-brisa pode fazer a
superfície externa do para-brisa embaçar,
causando perda de visibilidade. Neste
caso, ajuste o botão de seleção de modo
na posição
e o controle de velocidade
do ventilador em baixa velocidade.

5-72
Funções de conveniência

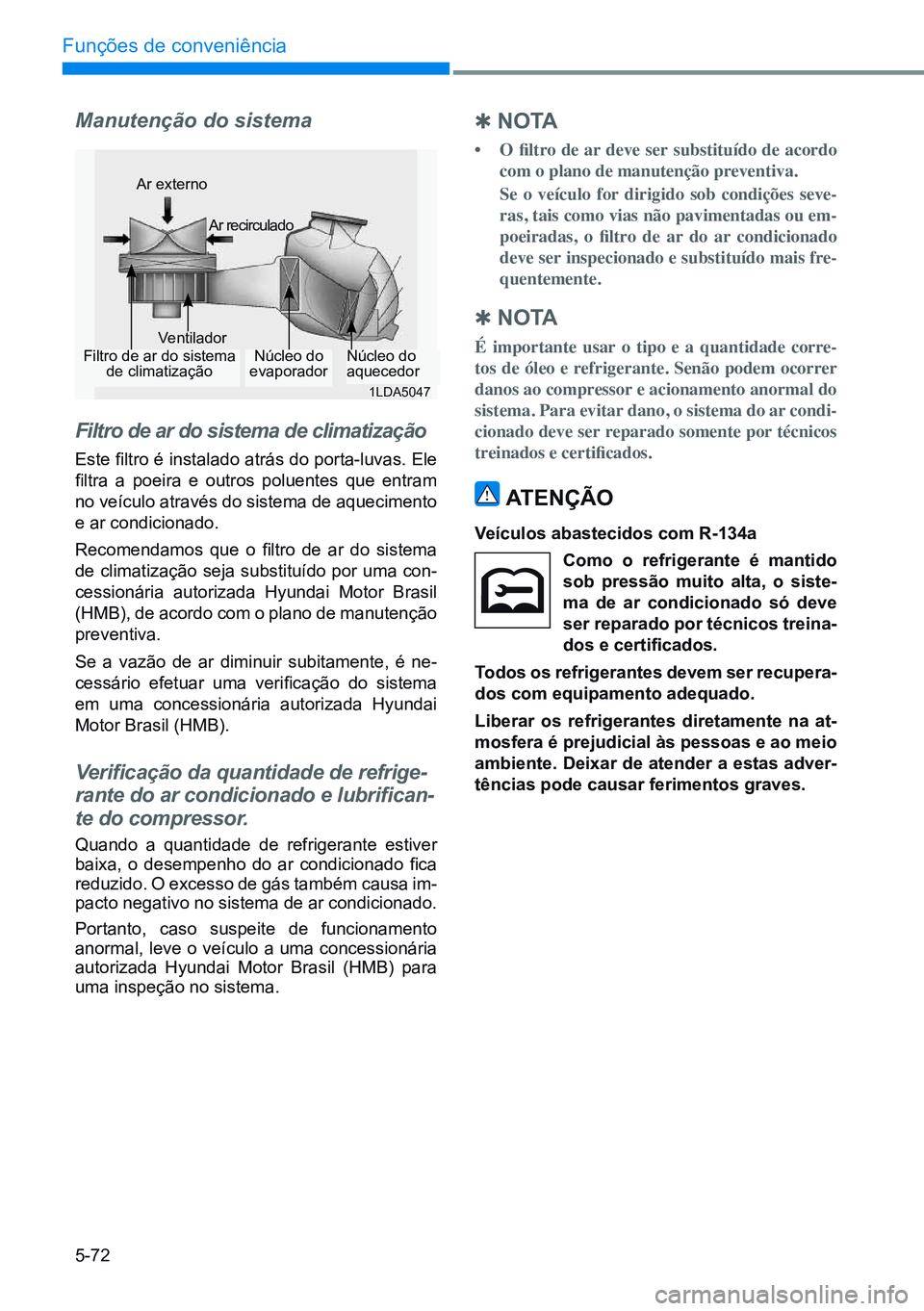

Manutenção do sistema
Filtro de ar do sistema de climatização
Este filtro é instalado atrás do porta-luvas. Ele
filtra a poeira e outros poluentes que entram
no veículo através do sistema de aquecimento
e ar condicionado.
Recomendamos que o filtro de ar do sistema
de climatização seja substituído por uma con-
cessionária autorizada Hyundai Motor Brasil
(HMB), de acordo com o plano de manutenção
preventiva.
Se a vazão de ar diminuir subitamente, é ne-
cessário efetuar uma verificação do sistema
em uma concessionária autorizada Hyundai
Motor Brasil (HMB).
Verificação da quantidade de refrige-
rante do ar condicionado e lubrifican-
te do compressor.
Quando a quantidade de refrigerante estiver
baixa, o desempenho do ar condicionado fica
reduzido. O excesso de gás também causa im-
pacto negativo no sistema de ar condicionado.
Portanto, caso suspeite de funcionamento
anormal, leve o veículo a uma concessionária
autorizada Hyundai Motor Brasil (HMB) para
uma inspeção no sistema.

Q no TA
• O filtro de ar deve ser substituído de acordo
com o plano de manutenção preventiva.
Se o veículo for dirigido sob condições seve-
ras, tais como vias não pavimentadas ou em-
poeiradas, o filtro de ar do ar condicionado
deve ser inspecionado e substituído mais fre-
quentemente.

Q n o TA
É importante usar o tipo e a quantidade corre-
tos de óleo e refrigerante. Senão podem ocorrer
danos ao compressor e acionamento anormal do
sistema. Para evitar dano, o sistema do ar condi-
cionado deve ser reparado somente por técnicos
treinados e certificados.
ATenÇÃo
veículos abastecidos com r-134a
como o refrigerante é mantido
sob pressão muito alta, o siste-
ma de ar condicionado só deve
ser reparado por técnicos treina-
dos e certificados.
Todos os refrigerantes devem ser recupera-
dos com equipamento adequado.
liberar os refrigerantes diretamente na at-
mosfera é prejudicial às pessoas e ao meio
ambiente. deixar de atender a estas adver-
tências pode causar ferimentos graves.
Filtro de ar do sistema de climatização VentiladorNúcleo do
evaporadorNúcleo do
aquecedor
Ar externo
Ar recirculado
1LDA5047

5-73
05
1
2
56789
10
3
4

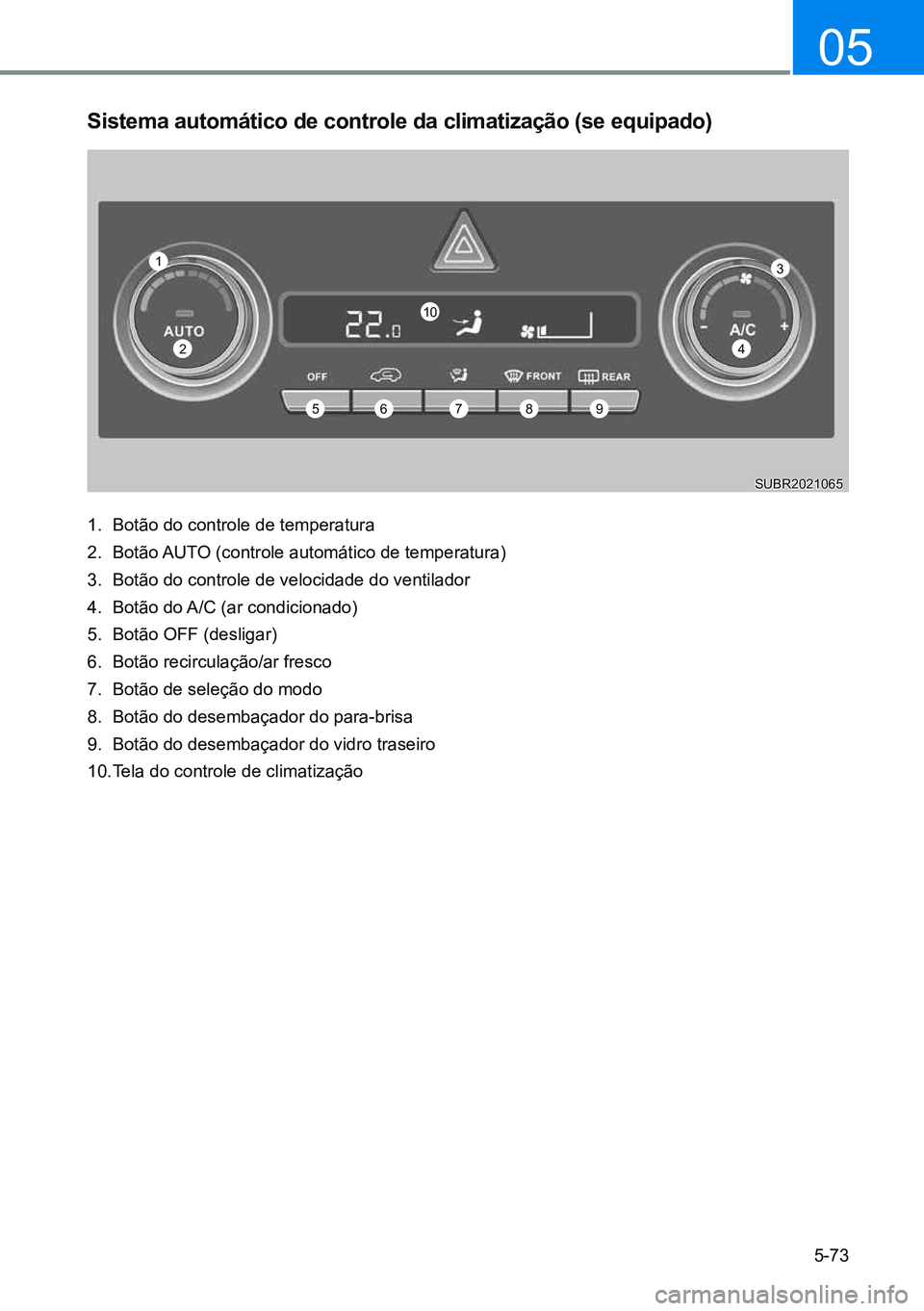

sistema automático de controle da climatização (se equipado)
1. Botão do controle de temperatura
2. Botão AUTO (controle automático de temperatura)
3. Botão do controle de velocidade do ventilador
4. Botão do A/C (ar condicionado)
5. Botão OFF (desligar)
6. Botão recirculação/ar fresco
7. Botão de seleção do modo
8. Botão do desembaçador do para-brisa
9. Botão do desembaçador do vidro traseiro
10. Tela do controle de climatização
SUBR2021065
