Hyundai H-1 (Grand Starex) 2011 Manuale del proprietario (in Italian)

Dotazioni della vostra vettura
58
4
In caso di apertura di una
porta con il commutatored’accensione in posizione
ACC o LOCK, la plafoniera
rimane accesa per circa 20
minuti. Tuttavia in caso di
apertura di una porta con il
commutatore di accensione in
posizione ON, la plafoniera
rimane costantemente accesa.
In posizione ROOM, la plafoniera rimane costantemente accesa.
D210200ATQ
Luce abitacolo (posteriore, se in dotazione)
: Premere l'interruttore peraccendere o spegnere la luce
abitacolo posteriore.
OTQ047061
Tipo C
OTQ047062
Tipo A
Tipo B
OTQ047206
OTQ047201

459
Dotazioni della vostra vettura

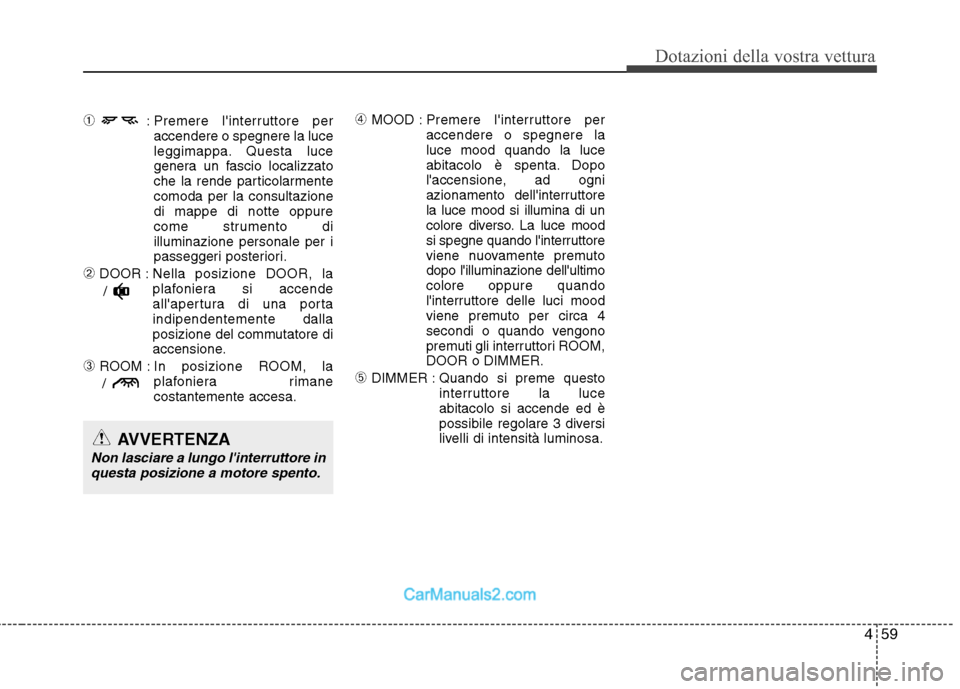

➀: Premere l'interruttore per
accendere o spegnere la luce
leggimappa. Questa luce
genera un fascio localizzato
che la rende particolarmentecomoda per la consultazionedi mappe di notte oppure
come strumento diilluminazione personale per i
passeggeri posteriori.
➁ DOOR : Nella posizione DOOR, la
plafoniera si accende
all'apertura di una portaindipendentemente dalla
posizione del commutatore di
accensione.
➂ ROOM : In posizione ROOM, la
plafoniera rimanecostantemente accesa. ➃
MOOD : Premere l'interruttore peraccendere o spegnere laluce mood quando la luce
abitacolo è spenta. Dopo
l'accensione, ad ogni
azionamento dell'interruttorela luce mood si illumina di un
colore diverso. La luce mood
si spegne quando l'interruttore
viene nuovamente premutodopo l'illuminazione dell'ultimocolore o ppure quando
l'interruttore delle luci mood
viene premuto per circa 4
secondi o quando vengono
premuti gli interruttori ROOM,DOOR o DIMMER.
➄ DIMMER : Quando si preme questo
interruttore la luceabitacolo si accende ed è
possibile regolare 3 diversi
livelli di intensità luminosa.
AVVERTENZA
Non lasciare a lungo l'interruttore in
questa posizione a motore spento.
/
/

Dotazioni della vostra vettura
60
4

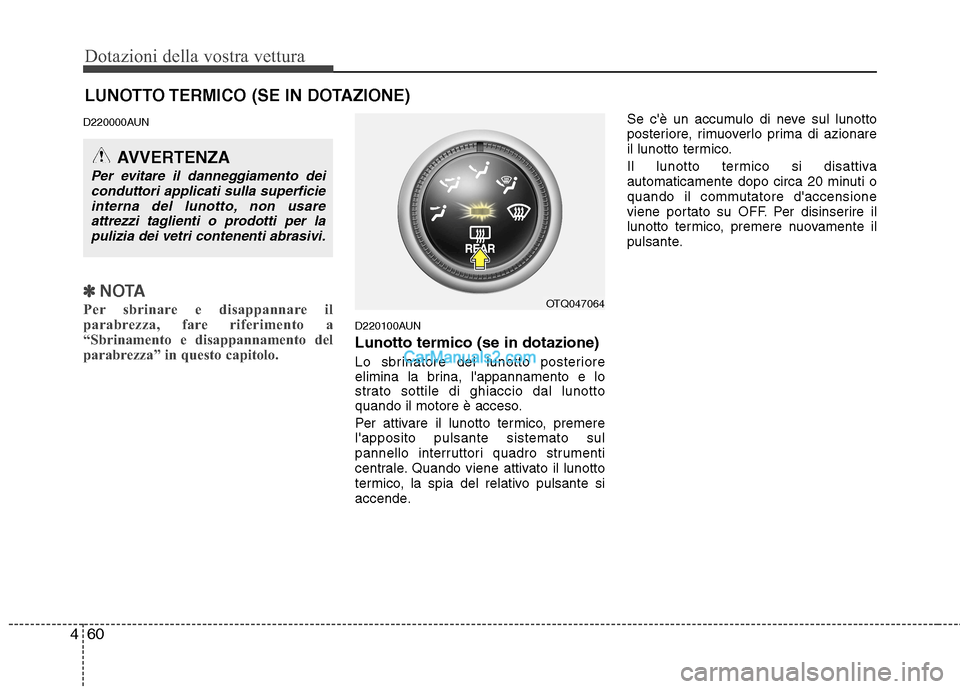

LUNOTTO TERMICO (SE IN DOTAZIONE)
D220000AUN
✽✽ NOTA
Per sbrinare e disappannare il
parabrezza, fare riferimento a
“Sbrinamento e disappannamento del
parabrezza” in questo capitolo.
D220100AUN Lunotto termico (se in dotazione)
Lo sbrinatore del lunotto posteriore
elimina la brina, l'appannamento e lo
strato sottile di ghiaccio dal lunotto
quando il motore è acceso.
Per attivare il lunotto termico, premere l'apposito pulsante sistemato sul
pannello interruttori quadro strumenti
centrale. Quando viene attivato il lunotto
termico, la spia del relativo pulsante si
accende. Se c'è un accumulo di neve sul lunotto
posteriore, rimuoverlo prima di azionare
il lunotto termico.
Il lunotto termico si disattiva
automaticamente dopo circa 20 minuti o
quando il commutatore d'accensione
viene portato su OFF. Per disinserire il
lunotto termico, premere nuovamente il
pulsante.
AVVERTENZA
Per evitare il danneggiamento dei
conduttori applicati sulla superficieinterna del lunotto, non usare
attrezzi taglienti o prodotti per lapulizia dei vetri contenenti abrasivi.
OTQ047064

461
Dotazioni della vostra vettura
CLIMATIZZATORE MANUALE (SE IN DOTAZIONE)
OTQ047066/OTQ047067
1. Manopola di regolazione velocità
ventilatore
2. Pulsante condizionatore aria (se in dotazione)
3. Manopola di regolazione della temperatura
4. Manopola selezione modalità di funzionamento
5. Manopola di regolazione velocità ventilatore posteriore/Manopola di selezione comandi climatizzatore
posteriore (se in dotazione)
6. Pulsante di regolazione temperatura posteriore (se in dotazione)
7. Pulsante lunotto termico
8. Pulsante di selezione ingresso aria
9. Manopola di regolazione velocità ventilatore posteriore (se in dotazione)
10. Comando di regolazione temperatura posteriore (se in dotazione) e manopola
di selezione distribuzione aria(se in dotazione)
■■Comando climatizzatore anteriore
■
■ Comando climatizzatore posteriore (se in dotazione)
D230000ATQ

Dotazioni della vostra vettura
62
4

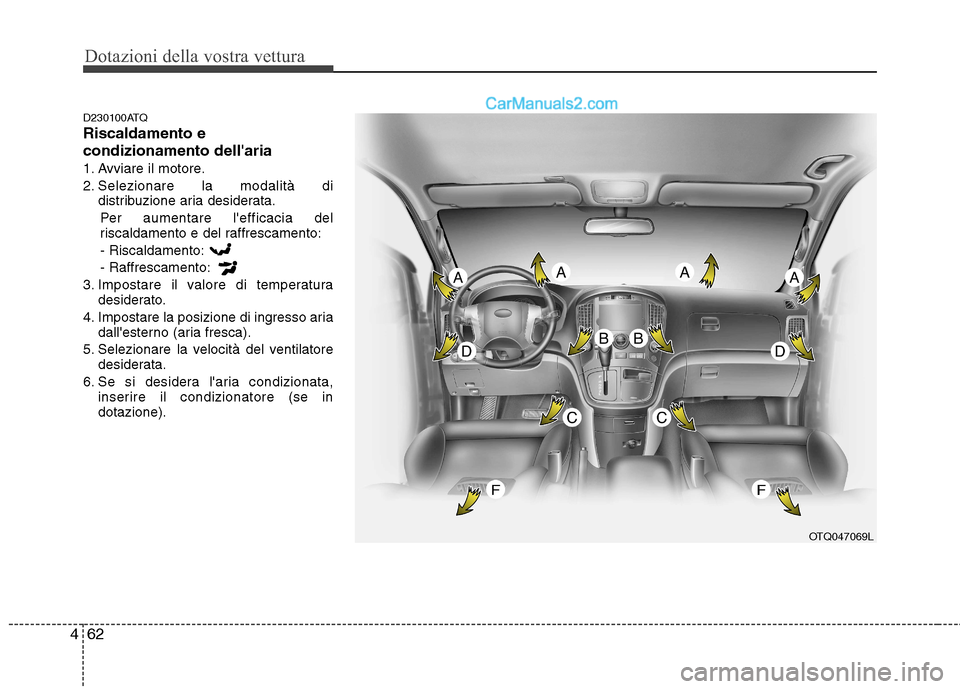

D230100ATQ Riscaldamento e condizionamento dell'aria
1. Avviare il motore.
2. Selezionare la modalità di
distribuzione aria desiderata.
Per aumentare l'efficacia del
riscaldamento e del raffrescamento:- Riscaldamento: - Raffrescamento:
3. Impostare il valore di temperatura desiderato.
4. Impostare la posizione di ingresso aria dall'esterno (aria fresca).
5. Selezionare la velocità del ventilatore desiderata.
6. Se si desidera l'aria condizionata, inserire il condizionatore (se in dotazione).
OTQ047069L

463
Dotazioni della vostra vettura
D230101ATQ

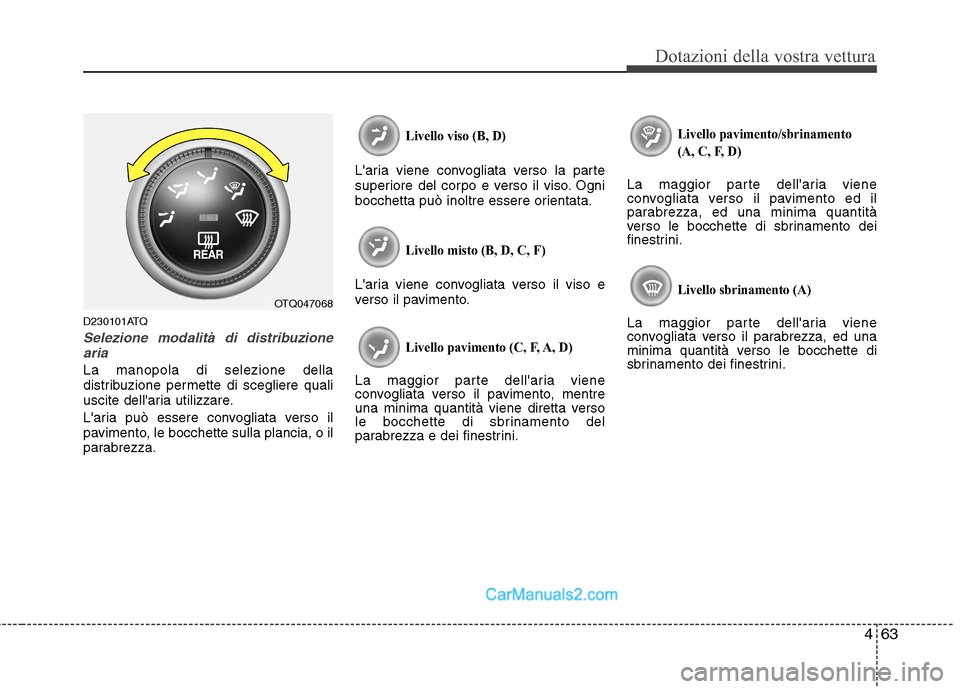

Selezione modalità di distribuzionearia
La manopola di selezione della
distribuzione permette di scegliere quali
uscite dell'aria utilizzare.
L'aria può essere convogliata verso il
pavimento, le bocchette sulla plancia, o il
parabrezza.
Livello viso (B, D)
L'aria viene convogliata verso la parte
superiore del corpo e verso il viso. Ogni
bocchetta può inoltre essere orientata.
Livello misto (B, D, C, F)
L'aria viene convogliata verso il viso e
verso il pavimento.
Livello pavimento (C, F, A, D)
La maggior parte dell'aria viene
convogliata verso il pavimento, mentre
una minima quantità viene diretta verso
le bocchette di sbrinamento del
parabrezza e dei finestrini.
Livello pavimento/sbrinamento
(A, C, F, D)
La maggior parte dell'aria viene
convogliata verso il pavimento ed il
parabrezza, ed una minima quantità
verso le bocchette di sbrinamento dei
finestrini.
Livello sbrinamento (A)
La maggior parte dell'aria viene
convogliata verso il parabrezza, ed una
minima quantità verso le bocchette di
sbrinamento dei finestrini.
OTQ047068

Dotazioni della vostra vettura
64
4

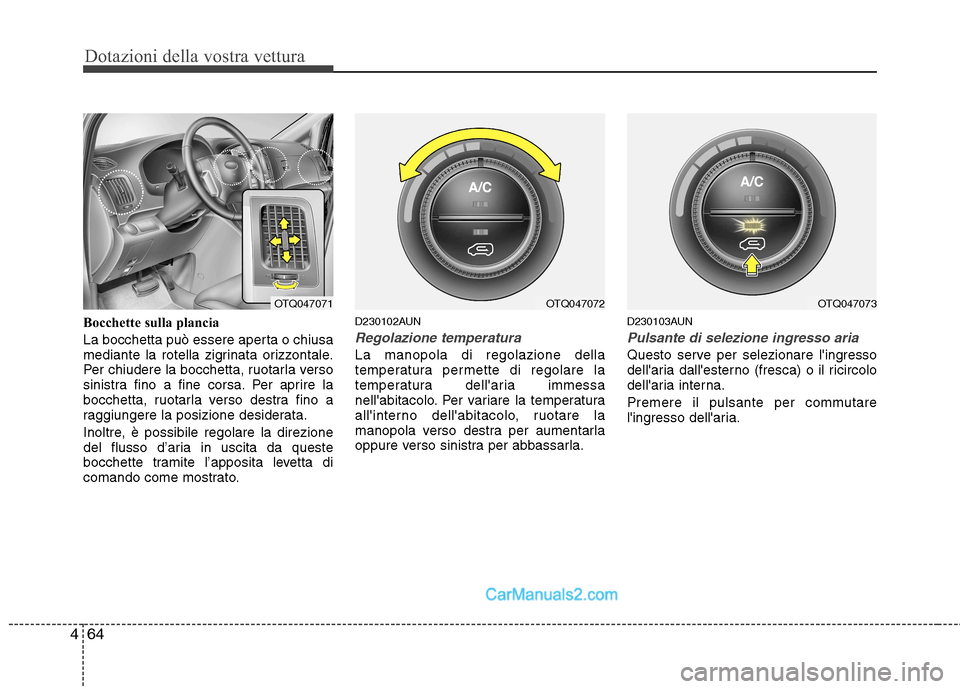

Bocchette sulla plancia
La bocchetta può essere aperta o chiusa
mediante la rotella zigrinata orizzontale.
Per chiudere la bocchetta, ruotarla verso
sinistra fino a fine corsa. Per aprire la
bocchetta, ruotarla verso destra fino a
raggiungere la posizione desiderata.
Inoltre, è possibile regolare la direzione
del flusso d’aria in uscita da queste
bocchette tramite l’apposita levetta di
comando come mostrato. D230102AUN
Regolazione temperatura
La manopola di regolazione della
temperatura permette di regolare la
temperatura dell'aria immessa
nell'abitacolo. Per variare la temperatura
all'interno dell'abitacolo, ruotare la
manopola verso destra per aumentarla
oppure verso sinistra per abbassarla.
D230103AUN
Pulsante di selezione ingresso aria
Questo serve per selezionare l'ingresso
dell'aria dall'esterno (fresca) o il ricircolo
dell'aria interna.
Premere il pulsante per commutare
l'ingresso dell'aria.
OTQ047072OTQ047071OTQ047073

465
Dotazioni della vostra vettura
Posizione di ricircolo aria Quando viene impostato il
ricircolo dell'aria interna,l'indicatore luminoso del
pulsante si accende. Quando è selezionata
questa posizione, l'ariapresente nell'abitacolo
viene fatta ricircolare
attraverso l'impianto diclimatizzazione e quindi
riscaldata o raffreddata in
funzione della regolazione.
Posizione aria dall'esterno (fresca) Quando viene impostato
l'ingresso dall'esterno (ariafresca), l'indicatore luminoso
rimane spento. Quando è selezionata
questa posizione, l'aria
esterna (fresca) viene
aspirata e quindi riscaldata
o raffreddata in funzionedelle regolazioni.✽✽NOTA
Occorre tener presente che l'uso
prolungato del riscaldamento in
posizione di ricircolo dell'aria causa
l'appannamento del parabrezza e dei
finestrini, e che l'aria nell'abitacolo
diventa viziata.
Inoltre, l'uso prolungato del
condizionatore abbinato alla posizione
di ricircolo dell'aria, secca notevolmente
l'aria nell'abitacolo.ATTENZIONE
L'uso prolungato del climatizzatore in posizione di
ricircolo dell'aria può aumentarel'umidità all'interno dell'abitacolo,causando l'appannamento deivetri e riducendo la visibilità.
Non dormire nel veicolo con il condizionatore o il riscaldamento
accesi. Potrebbe essere dannoso
o addirittura letale a causa della
diminuzione del livello d'ossigenoe/o della temperatura corporea.
L'uso prolungato del climatizzatore in posizione di ricircolo dell'aria
può provocare intorpidimento o
sonnolenza e la perdita del
controllo del veicolo. Servirsi il piùpossibile della posizione diingresso aria dall'esterno (ariafresca).

Dotazioni della vostra vettura
66
4
D230104AUN

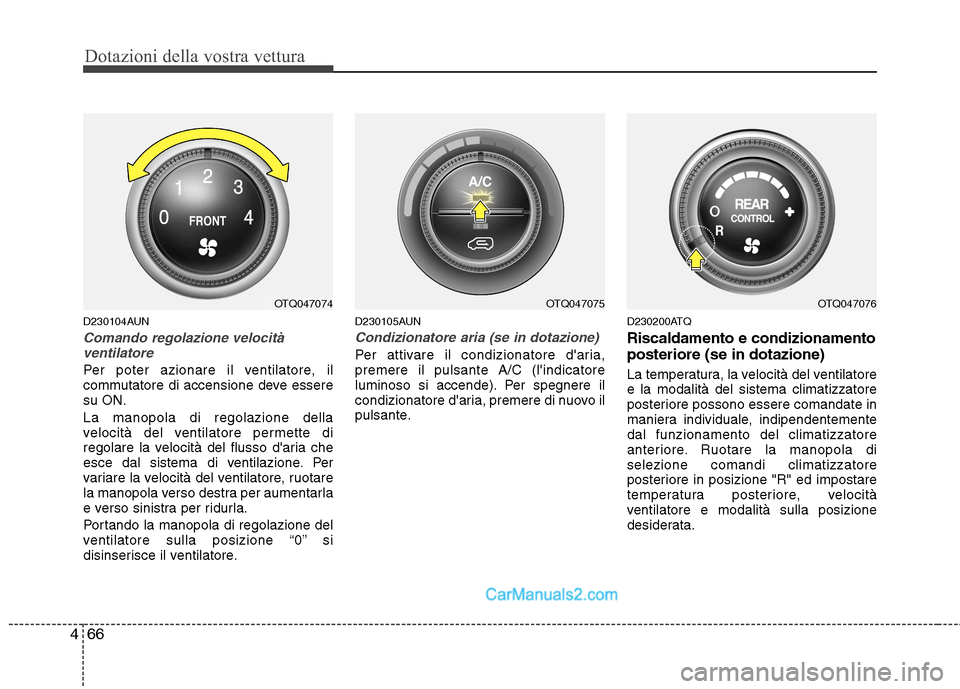

Comando regolazione velocità
ventilatore
Per poter azionare il ventilatore, il
commutatore di accensione deve esseresu ON. La manopola di regolazione della
velocità del ventilatore permette di
regolare la velocità del flusso d'aria che
esce dal sistema di ventilazione. Per
variare la velocità del ventilatore, ruotare
la manopola verso destra per aumentarla
e verso sinistra per ridurla.
Portando la manopola di regolazione del
ventilatore sulla posizione “0” si
disinserisce il ventilatore. D230105AUN
Condizionatore aria (se in dotazione)
Per attivare il condizionatore d'aria, premere il pulsante A/C (l'indicatore
luminoso si accende). Per spegnere il
condizionatore d'aria, premere di nuovo il
pulsante.
D230200ATQ
Riscaldamento e condizionamento posteriore (se in dotazione)
La temperatura, la velocità del ventilatore e la modalità del sistema climatizzatore
posteriore possono essere comandate in
maniera individuale, indipendentementedal funzionamento del climatizzatore
anteriore. Ruotare la manopola diselezione comandi climatizzatore
posteriore in posizione "R" ed impostare
temperatura posteriore, velocità
ventilatore e modalità sulla posizione
desiderata.
OTQ047074OTQ047075OTQ047076

467
Dotazioni della vostra vettura

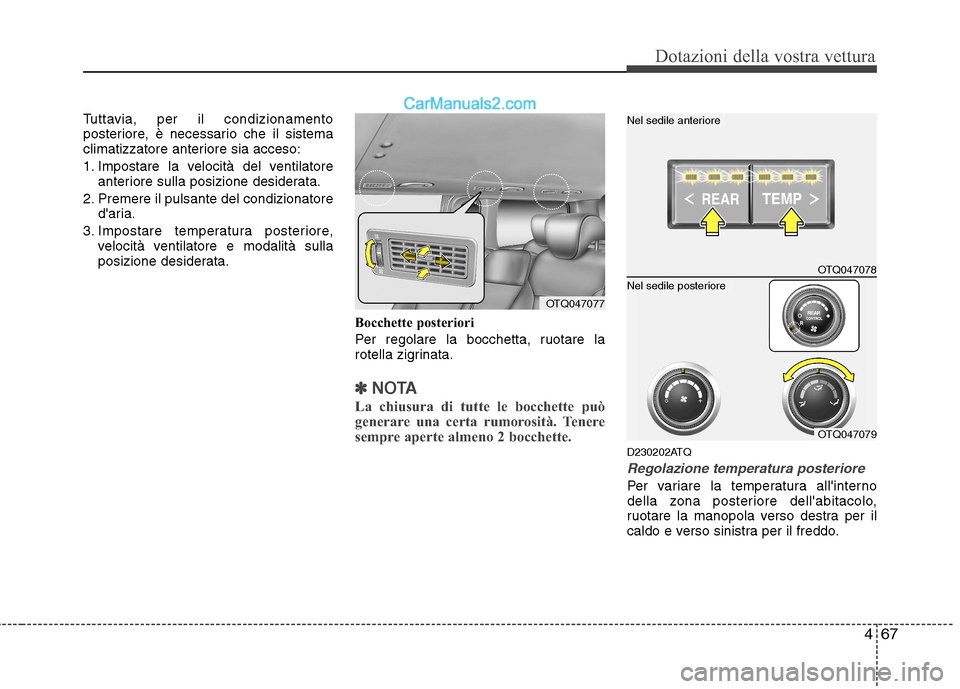

Tuttavia, per il condizionamento
posteriore, è necessario che il sistema
climatizzatore anteriore sia acceso:
1. Impostare la velocità del ventilatoreanteriore sulla posizione desiderata.
2. Premere il pulsante del condizionatore d'aria.
3. Impostare temperatura posteriore, velocità ventilatore e modalità sulla
posizione desiderata.
Bocchette posteriori
Per regolare la bocchetta, ruotare la
rotella zigrinata.
✽✽NOTA
La chiusura di tutte le bocchette può
generare una certa rumorosità. Tenere
sempre aperte almeno 2 bocchette.
D230202ATQ
Regolazione temperatura posteriore
Per variare la temperatura all'interno
della zona posteriore dell'abitacolo,
ruotare la manopola verso destra per il
caldo e verso sinistra per il freddo.
OTQ047078
Nel sedile anteriore
OTQ047079
Nel sedile posteriore
OTQ047077
