JEEP COMPASS 2020 Instrukcja obsługi (in Polish)

219

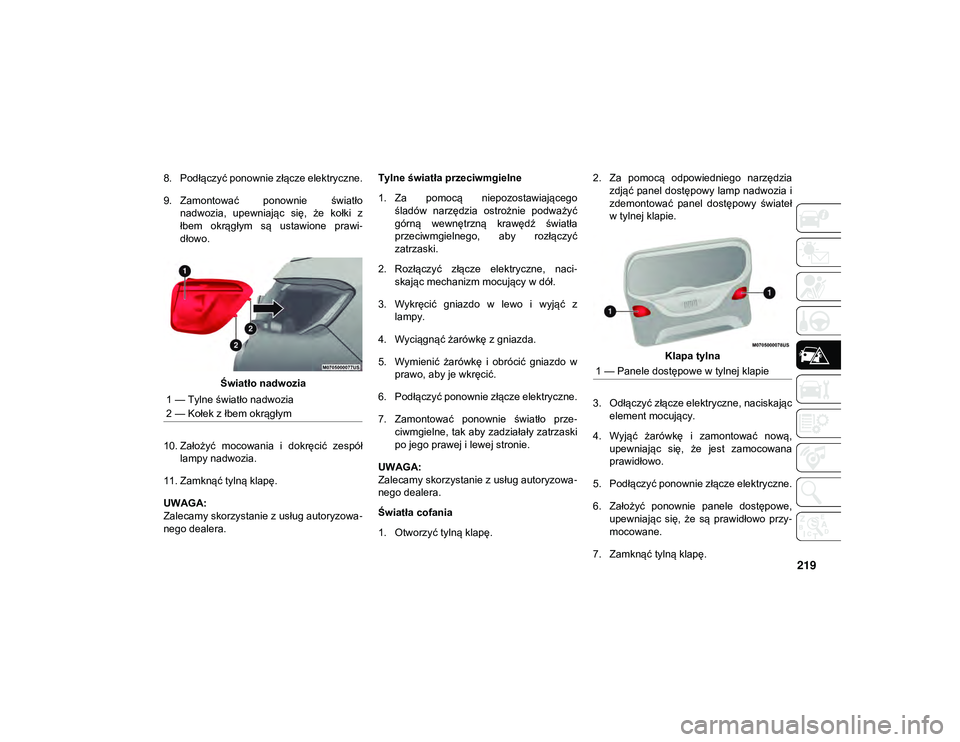

8. Podłączyć ponownie złącze elektryczne.
9. Zamontować ponownie światłonadwozia, upewniając się, że kołki z
łbem okrągłym są ustawione prawi -
dłowo.
Światło nadwozia
10. Założyć mocowania i dokręcić zespół lampy nadwozia.
11. Zamknąć tylną klapę.
UWAGA:
Zalecamy skorzystanie z usług autoryzowa -
nego dealera. Tylne światła przeciwmgielne
1. Za pomocą niepozostawiającego
śladów narzędzia ostrożnie podważyć
górną wewnętrzną krawędź światła
przeciwmgielnego, aby rozłączyć
zatrzaski.
2. Rozłączyć złącze elektryczne, naci -
skając mechanizm mocujący w dół.
3. Wykręcić gniazdo w lewo i wyjąć z lampy.
4. Wyciągnąć żarówkę z gniazda.
5. Wymienić żarówkę i obrócić gniazdo w prawo, aby je wkręcić.
6. Podłączyć ponownie złącze elektryczne.
7. Zamontować ponownie światło prze -
ciwmgielne, tak aby zadziałały zatrzaski
po jego prawej i lewej stronie.
UWAGA:
Zalecamy skorzystanie z usług autoryzowa -
nego dealera.
Światła cofania
1. Otworzyć tylną klapę. 2. Za pomocą odpowiedniego narzędzia
zdjąć panel dostępowy lamp nadwozia i
zdemontować panel dostępowy świateł
w tylnej klapie.
Klapa tylna
3. Odłączyć złącze elektryczne, naciskając element mocujący.
4. Wyjąć żarówkę i zamontować nową, upewniając się, że jest zamocowana
prawidłowo.
5. Podłączyć ponownie złącze elektryczne.
6. Założyć ponownie panele dostępowe, upewniając się, że są prawidłowo przy -
mocowane.
7. Zamknąć tylną klapę.
1 — Tylne światło nadwozia
2 — Kołek z łbem okrągłym
1 — Panele dostępowe w tylnej klapie
20_MP_UG_PL_EU_t.book Page 219

W SYTUACJACH AWARYJNYCH
220
(Ciąg dalszy)

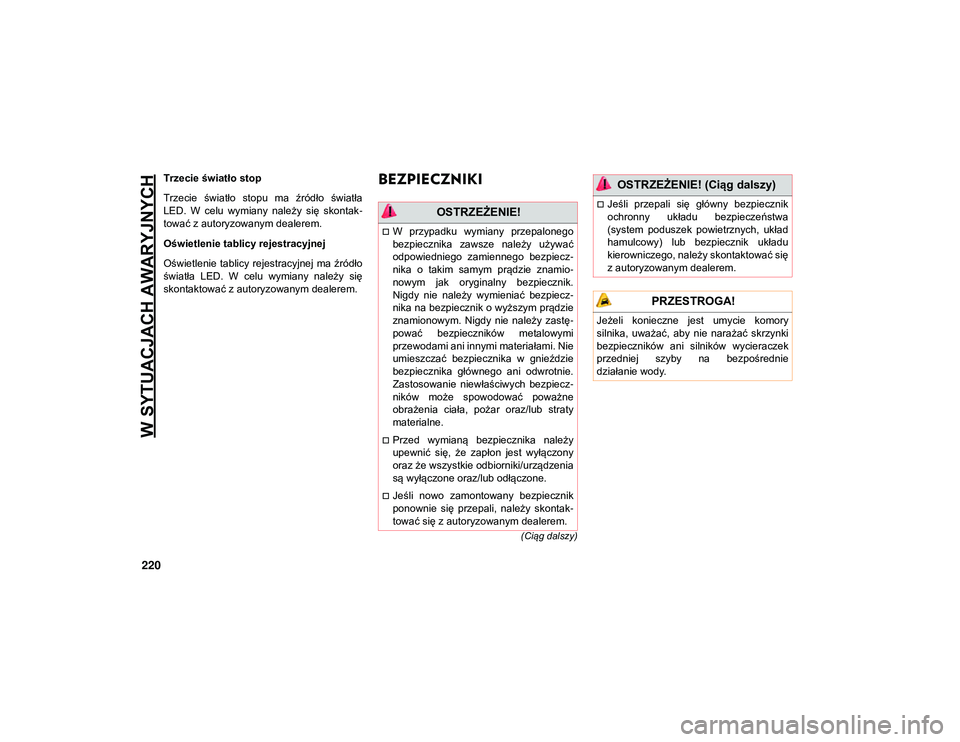

Trzecie światło stop
Trzecie światło stopu ma źródło światła
LED. W celu wymiany należy się skontak-
tować z autoryzowanym dealerem.
Oświetlenie tablicy rejestracyjnej
Oświetlenie tablicy rejestracyjnej ma źródło
światła LED. W celu wymiany należy się
skontaktować z autoryzowanym dealerem.BEZPIECZNIKI
OSTRZEŻENIE!
W przypadku wymiany przepalonego
bezpiecznika zawsze należy używać
odpowiedniego zamiennego bezpiecz-
nika o takim samym prądzie znamio -
nowym jak oryginalny bezpiecznik.
Nigdy nie należy wymieniać bezpiecz-
nika na bezpiecznik o wyższym prądzie
znamionowym. Nigdy nie należy zastę -
pować bezpieczników metalowymi
przewodami ani innymi materiałami. Nie
umieszczać bezpiecznika w gnieździe
bezpiecznika głównego ani odwrotnie.
Zastosowanie niewłaściwych bezpiecz-
ników może spowodować poważne
obrażenia ciała, pożar oraz/lub straty
materialne.
Przed wymianą bezpiecznika należy
upewnić się, że zapłon jest wyłączony
oraz że wszystkie odbiorniki/urządzenia
są wyłączone oraz/lub odłączone.
Jeśli nowo zamontowany bezpiecznik
ponownie się przepali, należy skontak-
tować się z autoryzowanym dealerem.
Jeśli przepali się główny bezpiecznik
ochronny układu bezpieczeństwa
(system poduszek powietrznych, układ
hamulcowy) lub bezpiecznik układu
kierowniczego, należy skontaktować się
z autoryzowanym dealerem.
PRZESTROGA!
Jeżeli konieczne jest umycie komory
silnika, uważać, aby nie narażać skrzynki
bezpieczników ani silników wycieraczek
przedniej szyby na bezpośrednie
działanie wody.
OSTRZEŻENIE! (Ciąg dalszy)
20_MP_UG_PL_EU_t.book Page 220

221

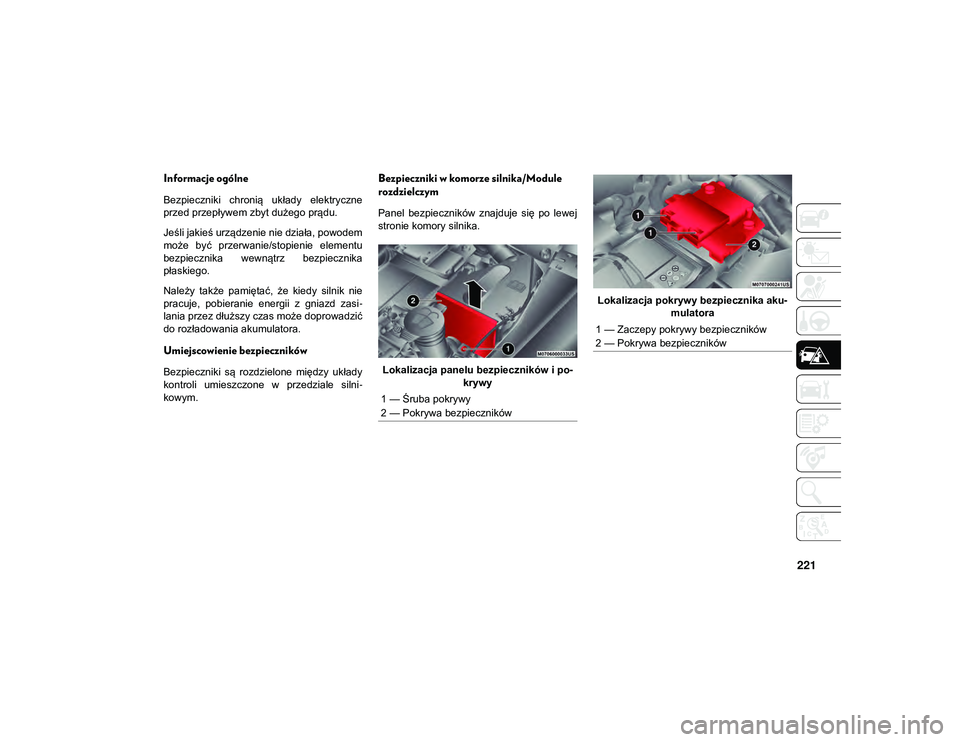

Informacje ogólne
Bezpieczniki chronią układy elektryczne
przed przepływem zbyt dużego prądu.
Jeśli jakieś urządzenie nie działa, powodem
może być przerwanie/stopienie elementu
bezpiecznika wewnątrz bezpiecznika
płaskiego.
Należy także pamiętać, że kiedy silnik nie
pracuje, pobieranie energii z gniazd zasi-
lania przez dłuższy czas może doprowadzić
do rozładowania akumulatora.
Umiejscowienie bezpieczników
Bezpieczniki są rozdzielone między układy
kontroli umieszczone w przedziale silni -
kowym.
Bezpieczniki w komorze silnika/Module
rozdzielczym
Panel bezpieczników znajduje się po lewej
stronie komory silnika.
Lokalizacja panelu bezpieczników i po -
krywy Lokalizacja pokrywy bezpiecznika aku
-
mulatora
1 — Śruba pokrywy
2 — Pokrywa bezpieczników
1 — Zaczepy pokrywy bezpieczników
2 — Pokrywa bezpieczników
20_MP_UG_PL_EU_t.book Page 221

W SYTUACJACH AWARYJNYCH
222

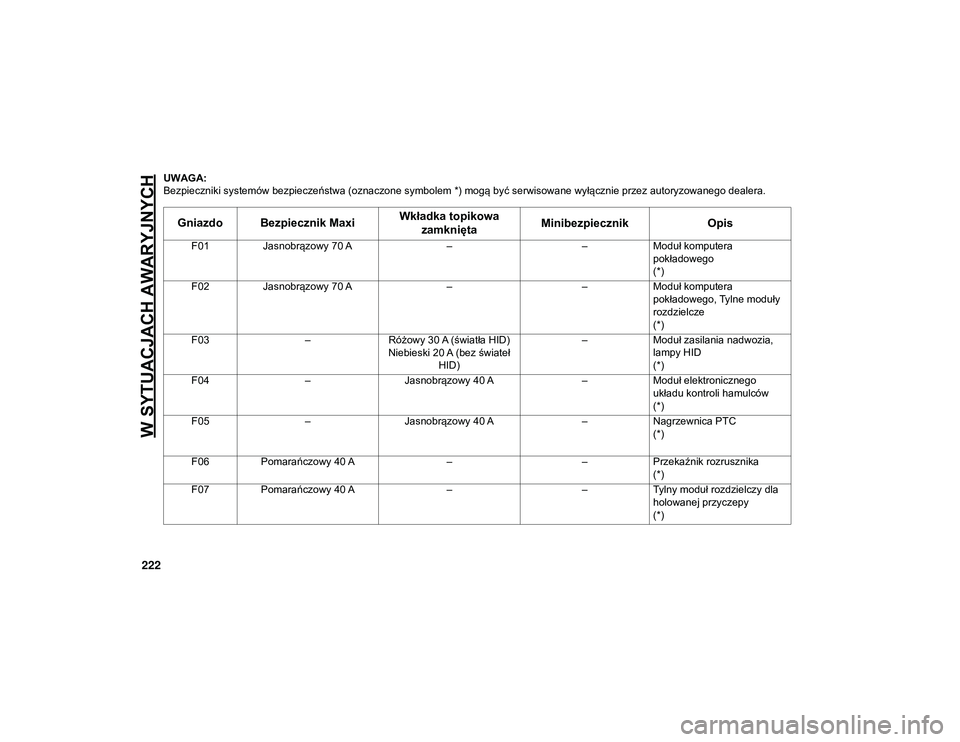

UWAGA:
Bezpieczniki systemów bezpieczeństwa (oznaczone symbolem *) mogą być serwisowane wyłącznie przez autoryzowanego dealera.
Gniazdo Bezpiecznik MaxiWkładka topikowa
zamknięta Minibezpiecznik
Opis
F01Jasnobrązowy 70 A ––Moduł komputera
pokładowego
(*)
F02 Jasnobrązowy 70 A ––Moduł komputera
pokładowego, Tylne moduły
rozdzielcze
(*)
F03 –Różowy 30 A (światła HID)
Niebieski 20 A (bez świateł HID) –
Moduł zasilania nadwozia,
lampy HID
(*)
F04 –Jasnobrązowy 40 A –Moduł elektronicznego
układu kontroli hamulców
(*)
F05 –Jasnobrązowy 40 A –Nagrzewnica PTC
(*)

F06 Pomarańczowy 40 A ––Przekaźnik rozrusznika
(*)
F07 Pomarańczowy 40 A ––Tylny moduł rozdzielczy dla
holowanej przyczepy
(*)
20_MP_UG_PL_EU_t.book Page 222

223

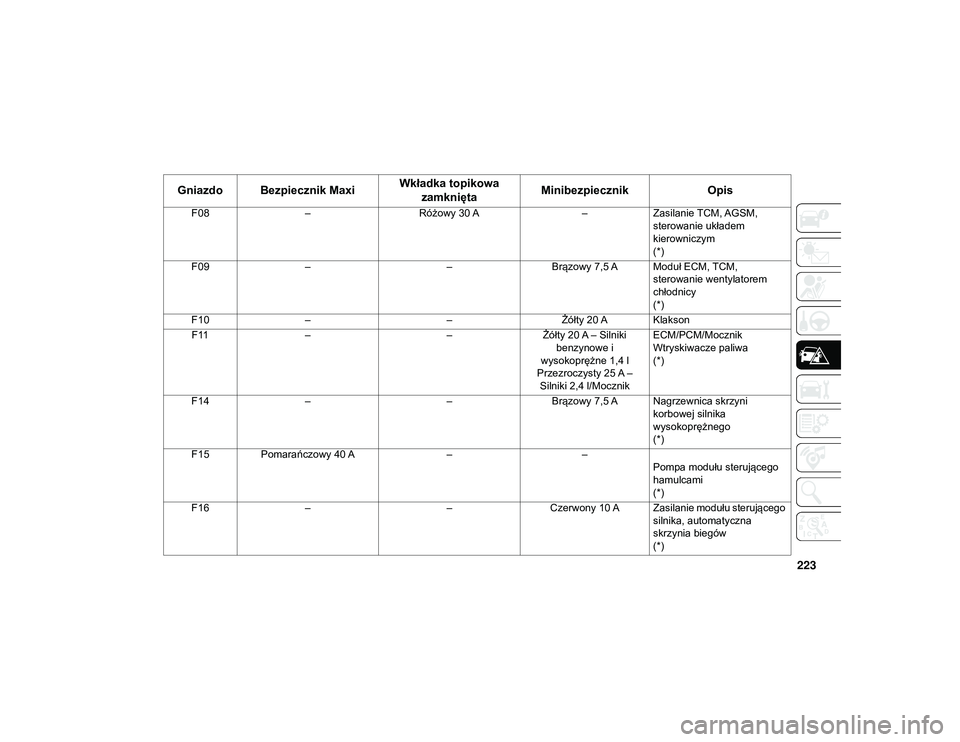

F08– Różowy 30 A –Zasilanie TCM, AGSM,
sterowanie układem
kierowniczym
(*)
F09 – –Brązowy 7,5 A Moduł ECM, TCM,
sterowanie wentylatorem
chłodnicy
(*)
F10 – –Żółty 20 A Klakson
F11 – –Żółty 20 A – Silniki
benzynowe i
wysokoprężne 1,4 l
Przezroczysty 25 A – Silniki 2,4 l/Mocznik ECM/PCM/Mocznik
Wtryskiwacze paliwa
(*)
F14 – –Brązowy 7,5 A Nagrzewnica skrzyni
korbowej silnika
wysokoprężnego
(*)
F15 Pomarańczowy 40 A ––
Pompa modułu sterującego
hamulcami
(*)
F16 – –Czerwony 10 A Zasilanie modułu sterującego
silnika, automatyczna
skrzynia biegów
(*)
Gniazdo Bezpiecznik Maxi Wkładka topikowa
zamknięta Minibezpiecznik
Opis
20_MP_UG_PL_EU_t.book Page 223

W SYTUACJACH AWARYJNYCH
224

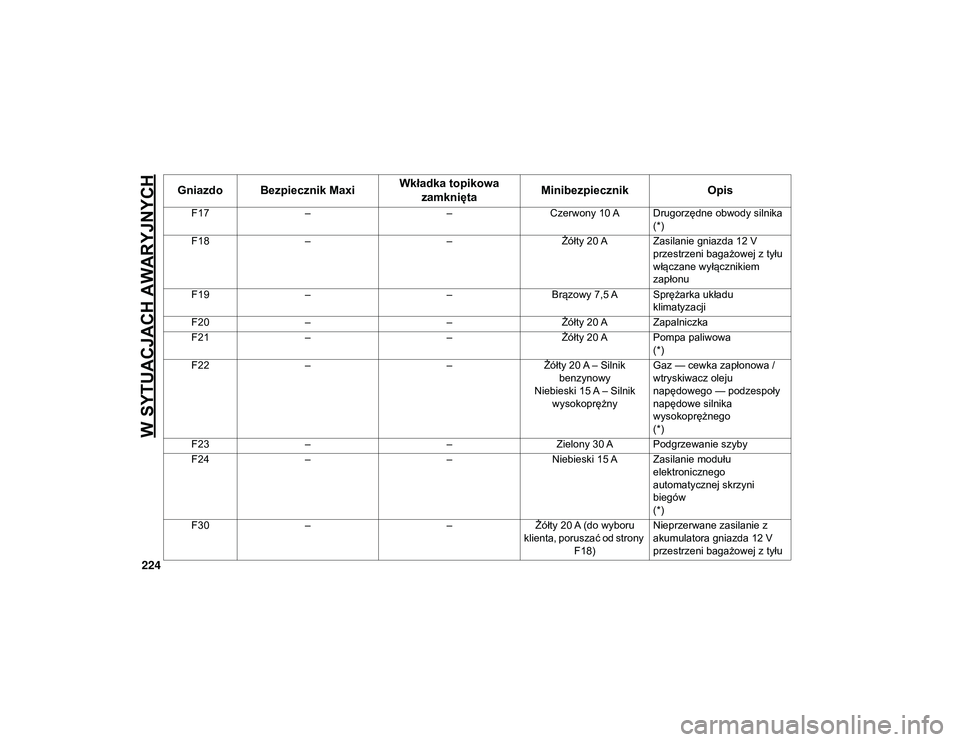

F17– –Czerwony 10 A Drugorzędne obwody silnika
(*)
F18 – –Żółty 20 A Zasilanie gniazda 12 V
przestrzeni bagażowej z tyłu
włączane wyłącznikiem
zapłonu
F19 – –Brązowy 7,5 A Sprężarka układu
klimatyzacji
F20 – –Żółty 20 A Zapalniczka
F21 – –Żółty 20 A Pompa paliwowa
(*)
F22 – –Żółty 20 A – Silnik
benzynowy
Niebieski 15 A – Silnik wysokoprężny Gaz — cewka zapłonowa /
wtryskiwacz oleju
napędowego — podzespoły
napędowe silnika
wysokoprężnego
(*)
F23 – –Zielony 30 A Podgrzewanie szyby
F24 – –Niebieski 15 A Zasilanie modułu
elektronicznego
automatycznej skrzyni
biegów
(*)
F30 – –Żółty 20 A (do wyboru
klienta, poruszać od strony F18) Nieprzerwane zasilanie z
akumulatora gniazda 12 V
przestrzeni bagażowej z tyłu
Gniazdo Bezpiecznik Maxi
Wkładka topikowa
zamknięta Minibezpiecznik
Opis
20_MP_UG_PL_EU_t.book Page 224

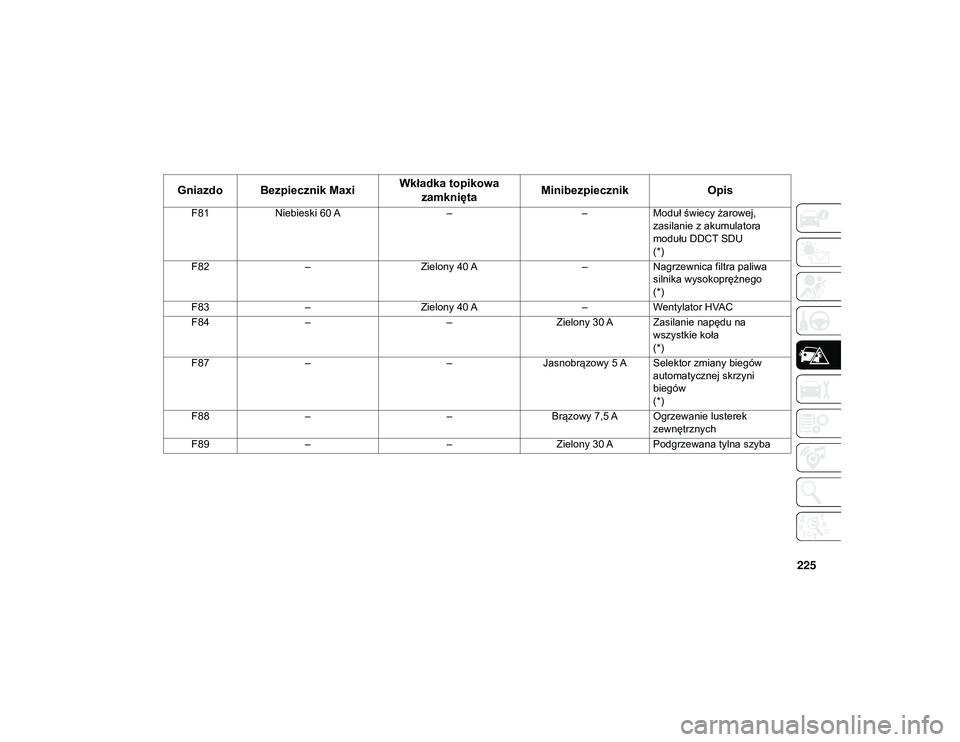

225
F81Niebieski 60 A ––Moduł świecy żarowej,
zasilanie z akumulatora
modułu DDCT SDU
(*)
F82 – Zielony 40 A –Nagrzewnica filtra paliwa
silnika wysokoprężnego
(*)
F83 – Zielony 40 A –Wentylator HVAC
F84 – –Zielony 30 A Zasilanie napędu na
wszystkie koła
(*)
F87 – –Jasnobrązowy 5 A Selektor zmiany biegów
automatycznej skrzyni
biegów
(*)
F88 – –Brązowy 7,5 A Ogrzewanie lusterek
zewnętrznych
F89 – –Zielony 30 A Podgrzewana tylna szyba
Gniazdo Bezpiecznik Maxi Wkładka topikowa
zamknięta Minibezpiecznik
Opis
20_MP_UG_PL_EU_t.book Page 225

W SYTUACJACH AWARYJNYCH
226

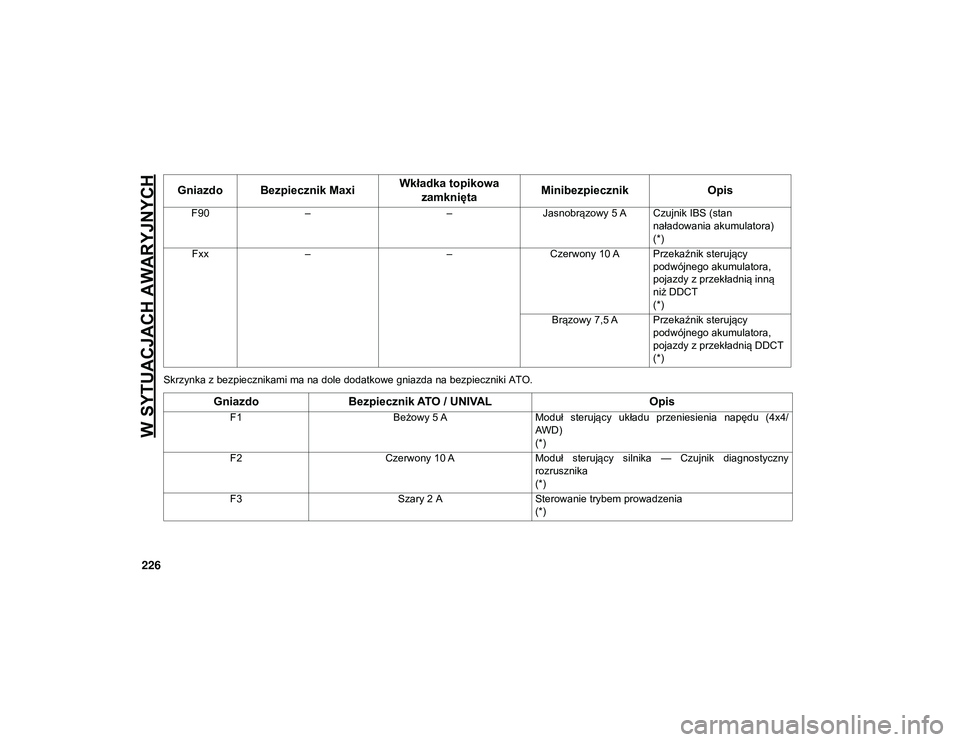

Skrzynka z bezpiecznikami ma na dole dodatkowe gniazda na bezpieczniki ATO.F90
– –Jasnobrązowy 5 A Czujnik IBS (stan
naładowania akumulatora)
(*)
Fxx – –Czerwony 10 A Przekaźnik sterujący
podwójnego akumulatora,
pojazdy z przekładnią inną
niż DDCT
(*)
Brązowy 7,5 A Przekaźnik sterujący podwójnego akumulatora,
pojazdy z przekładnią DDCT
(*)
Gniazdo Bezpiecznik ATO / UNIVAL Opis
F1Beżowy 5 AModuł sterujący układu przeniesienia napędu (4x4/
AWD)
(*)
F2 Czerwony 10 AModuł sterujący silnika — Czujnik diagnostyczny
rozrusznika
(*)
F3 Szary 2 ASterowanie trybem prowadzenia
(*)
Gniazdo Bezpiecznik Maxi Wkładka topikowa
zamknięta Minibezpiecznik
Opis
20_MP_UG_PL_EU_t.book Page 226

227

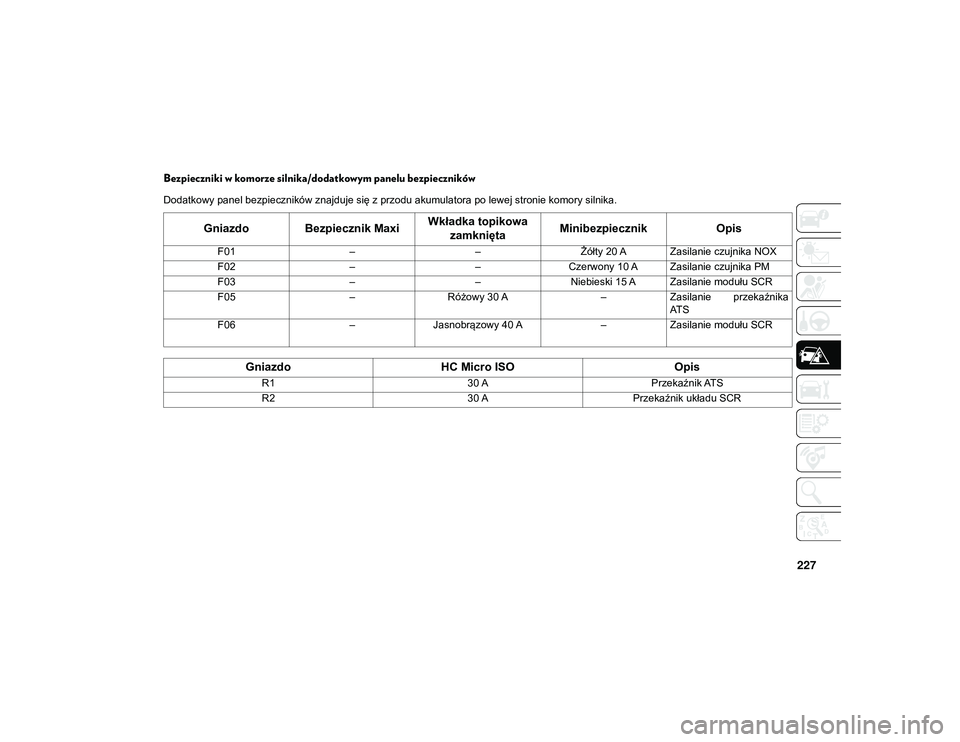

Bezpieczniki w komorze silnika/dodatkowym panelu bezpieczników
Dodatkowy panel bezpieczników znajduje się z przodu akumulatora po lewej stronie komory silnika.
Gniazdo Bezpiecznik MaxiWkładka topikowa
zamknięta Minibezpiecznik
Opis
F01––Żółty 20 A Zasilanie czujnika NOX
F02 ––Czerwony 10 A Zasilanie czujnika PM
F03 ––Niebieski 15 A Zasilanie modułu SCR
F05 –Różowy 30 A –Zasilanie przekaźnika
ATS
F06 –Jasnobrązowy 40 A –Zasilanie modułu SCR

Gniazdo HC Micro ISO Opis
R130 APrzekaźnik ATS
R2 30 APrzekaźnik układu SCR
20_MP_UG_PL_EU_t.book Page 227

W SYTUACJACH AWARYJNYCH
228
Bezpieczniki wewnętrzne
Panel bezpieczników wewnętrznych znajduje się w przedziale pasażera pod panelem wskaźników na desce rozdzielczej z lewej strony.
UWAGA:
Bezpieczniki systemów bezpieczeństwa (oznaczone symbolem *) mogą być serwisowane wyłącznie przez autoryzowanego dealera.
Gniazdo Bezpiecznik płaskiOpis
F31Brązowy 7,5 A Kontroler układu bezpieczeństwa
F33 Żółty 20 A Silnik elektrycznie otwieranego okna pasażera
F34 Żółty 20 A Silnik elektrycznie otwieranego okna kierowcy
F36 Żółty 20 A Moduł antywłamaniowy/syrena, radio, gniazdo UCI/USB, VSU, klimatyzacja, elektroniczna
blokada kierownicy, elektrycznie składane lusterka, brama bezpieczeństwa/DTV
F37 Czerwony 10 A Deska rozdzielcza, moduł sterujący układu przeniesienia napędu, tempomat adaptacyjny,
dmuchawa klimatyzacji i ogrzewania
(*)
F38 Żółty 20 A Blokowanie/odblokowanie drzwi, Odblokowanie tylnej klapy
F42 Brązowy 7,5 A Moduł układu hamulcowego/elektryczne wspomaganie kierownicy
(*)
F43 Żółty 20 A Pompa spryskiwaczy z przodu i z tyłu
F47 Żółty 20 A Silnik elektrycznie otwieranego lewego okna z tyłu
F48 Żółty 20 A Silnik elektrycznie otwieranego prawego okna z tyłu
F49 Brązowy 7,5 A Układ asysty przy parkowaniu, ostrzeganie o martwej strefie, stabilizator napięcia, czujnik
wilgotności, elektroniczna blokada kierownicy, czujnik temperatury, lusterko, podgrzewane
siedzenia, czujnik światła i deszczu, przełącznik układu start/stop
(*)
20_MP_UG_PL_EU_t.book Page 228
