JEEP RENEGADE 2018 Betriebsanleitung (in German)

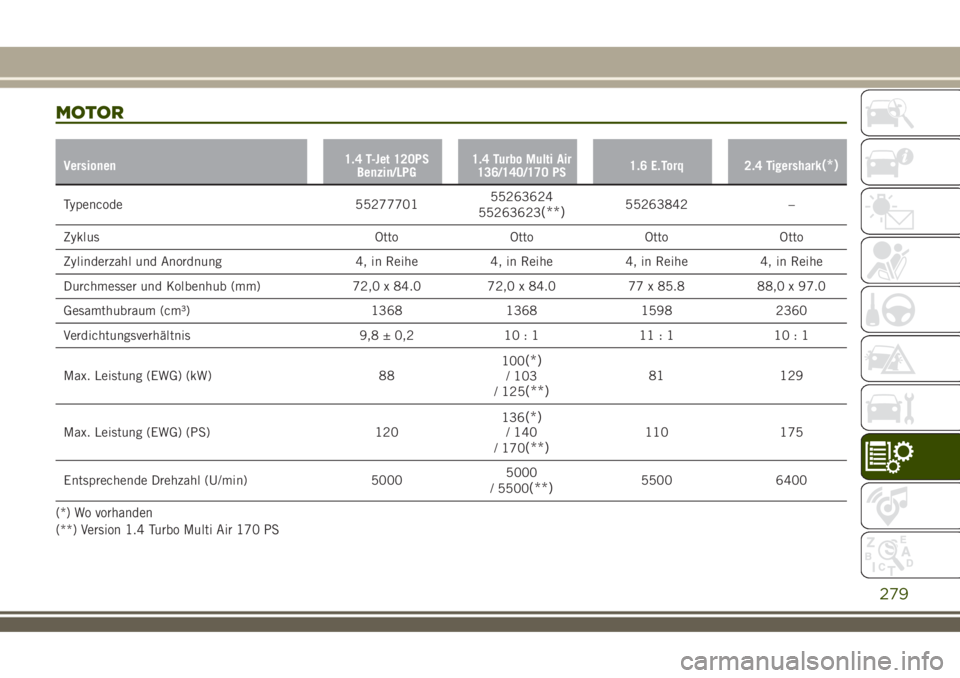

MOTOR
Versionen1.4 T-Jet 120PS
Benzin/LPG1.4 Turbo Multi Air
136/140/170 PS1.6 E.Torq 2.4 Tigershark(*)
Typencode 5527770155263624
55263623(**)55263842 –
Zyklus Otto Otto Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84.0 72,0 x 84.0 77 x 85.8 88,0 x 97.0
Gesamthubraum (cm³) 1368 1368 1598 2360
Verdichtungsverhältnis 9,8 ± 0,2 10 : 1 11 : 1 10 : 1
Max. Leistung (EWG) (kW) 88100
(*)/ 103
/ 125(**)81 129
Max. Leistung (EWG) (PS) 120136
(*)/ 140
/ 170(**)110 175
Entsprechende Drehzahl (U/min) 50005000
/ 5500
(**)5500 6400
(*) Wo vorhanden
(**) Version 1.4 Turbo Multi Air 170 PS
279

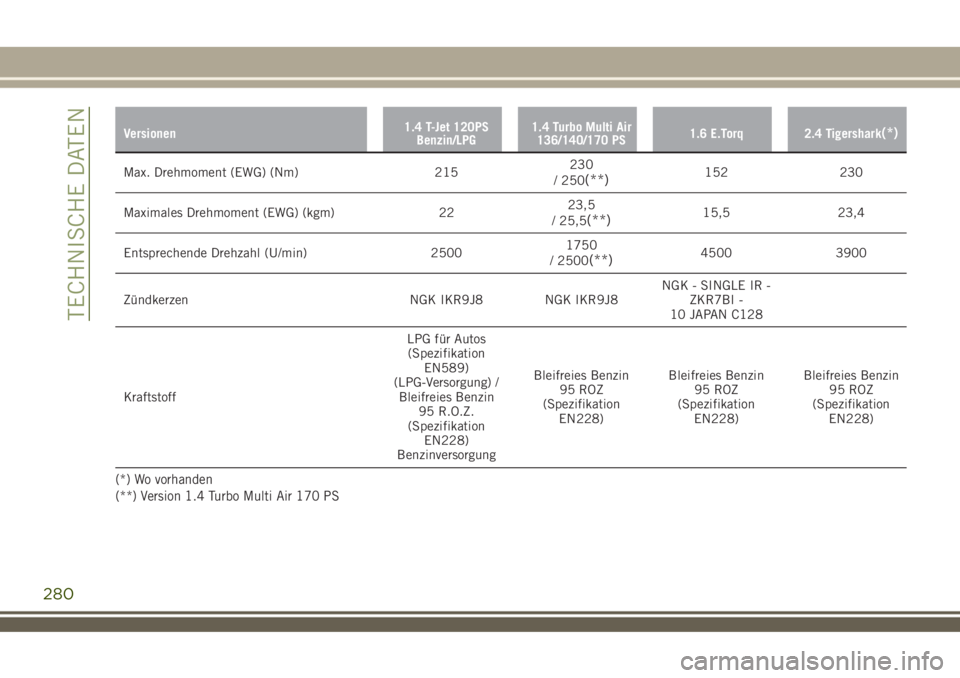

Versionen1.4 T-Jet 120PS
Benzin/LPG1.4 Turbo Multi Air
136/140/170 PS1.6 E.Torq 2.4 Tigershark(*)
Max. Drehmoment (EWG) (Nm) 215230
/ 250(**)152 230
Maximales Drehmoment (EWG) (kgm) 2223,5
/ 25,5
(**)15,5 23,4
Entsprechende Drehzahl (U/min) 25001750
/ 2500
(**)4500 3900
Zündkerzen NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI -
10 JAPAN C128
KraftstoffLPG für Autos
(Spezifikation
EN589)
(LPG-Versorgung) /
Bleifreies Benzin
95 R.O.Z.
(Spezifikation
EN228)
BenzinversorgungBleifreies Benzin
95 ROZ
(Spezifikation
EN228)Bleifreies Benzin
95 ROZ
(Spezifikation
EN228)Bleifreies Benzin
95 ROZ
(Spezifikation
EN228)
(*) Wo vorhanden
(**) Version 1.4 Turbo Multi Air 170 PS
280
TECHNISCHE DATEN

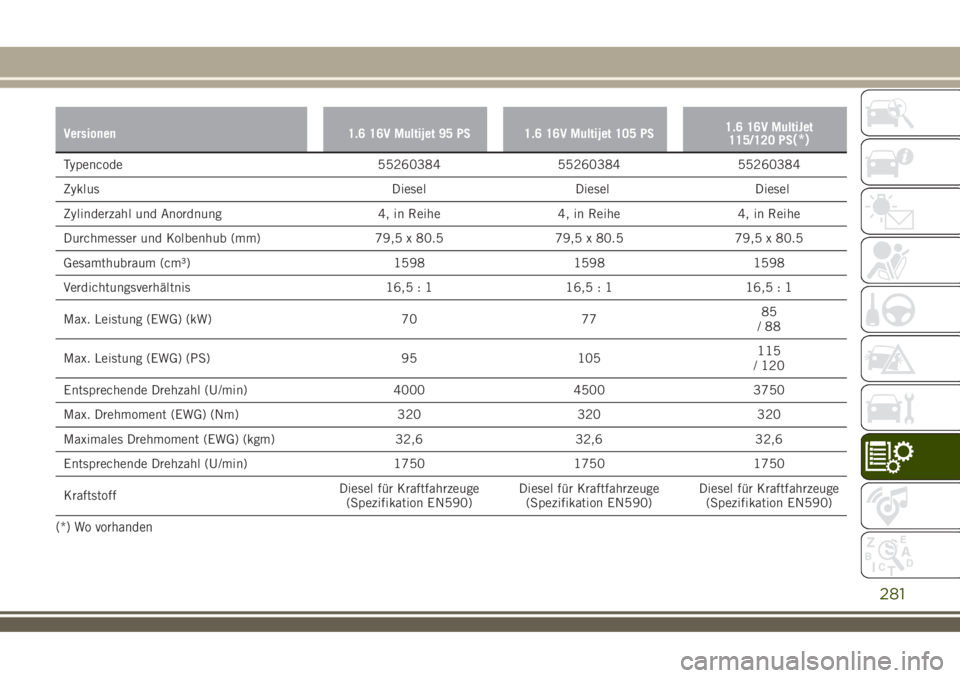

Versionen 1.6 16V Multijet 95 PS 1.6 16V Multijet 105 PS1.6 16V MultiJet
115/120 PS(*)
Typencode 55260384 55260384 55260384
Zyklus Diesel Diesel Diesel
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 79,5 x 80.5 79,5 x 80.5 79,5 x 80.5
Gesamthubraum (cm³) 1598 1598 1598
Verdichtungsverhältnis 16,5 : 1 16,5 : 1 16,5 : 1
Max. Leistung (EWG) (kW) 70 7785
/88
Max. Leistung (EWG) (PS) 95 105115
/ 120
Entsprechende Drehzahl (U/min) 4000 4500 3750
Max. Drehmoment (EWG) (Nm) 320 320 320
Maximales Drehmoment (EWG) (kgm) 32,6 32,6 32,6
Entsprechende Drehzahl (U/min) 1750 1750 1750
KraftstoffDiesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(*) Wo vorhanden
281

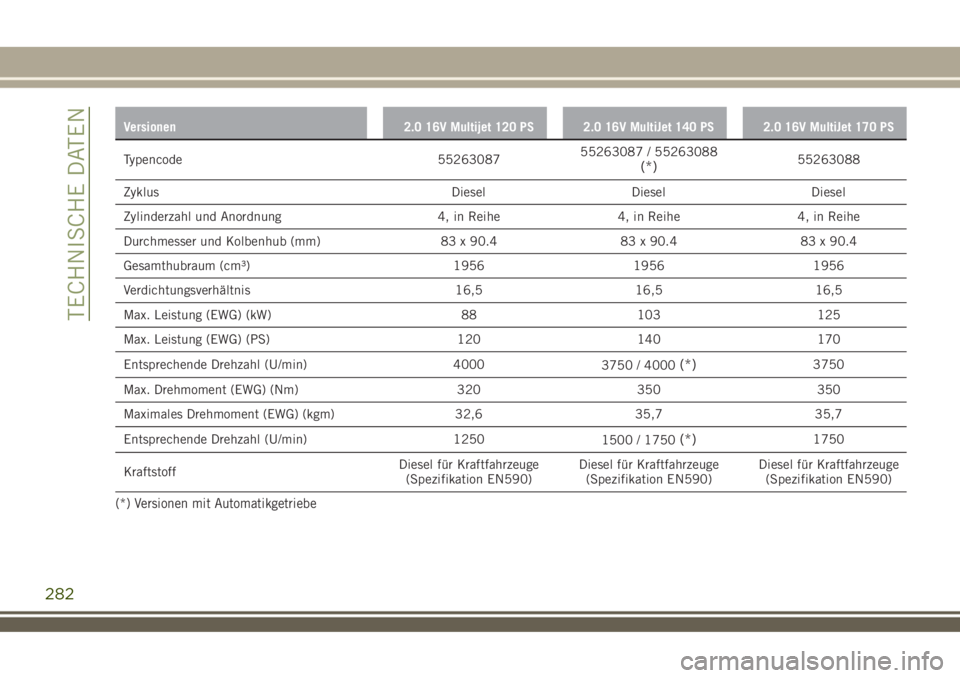

Versionen 2.0 16V Multijet 120 PS 2.0 16V MultiJet 140 PS 2.0 16V MultiJet 170 PS
Typencode 5526308755263087 / 55263088(*)55263088
Zyklus Diesel Diesel Diesel
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 83 x 90.4 83 x 90.4 83 x 90.4
Gesamthubraum (cm³) 1956 1956 1956
Verdichtungsverhältnis 16,5 16,5 16,5
Max. Leistung (EWG) (kW) 88 103 125
Max. Leistung (EWG) (PS) 120 140 170
Entsprechende Drehzahl (U/min) 4000
3750 / 4000
(*)3750
Max. Drehmoment (EWG) (Nm) 320 350 350
Maximales Drehmoment (EWG) (kgm) 32,6 35,7 35,7
Entsprechende Drehzahl (U/min) 1250
1500 / 1750
(*)1750
KraftstoffDiesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(*) Versionen mit Automatikgetriebe
282
TECHNISCHE DATEN

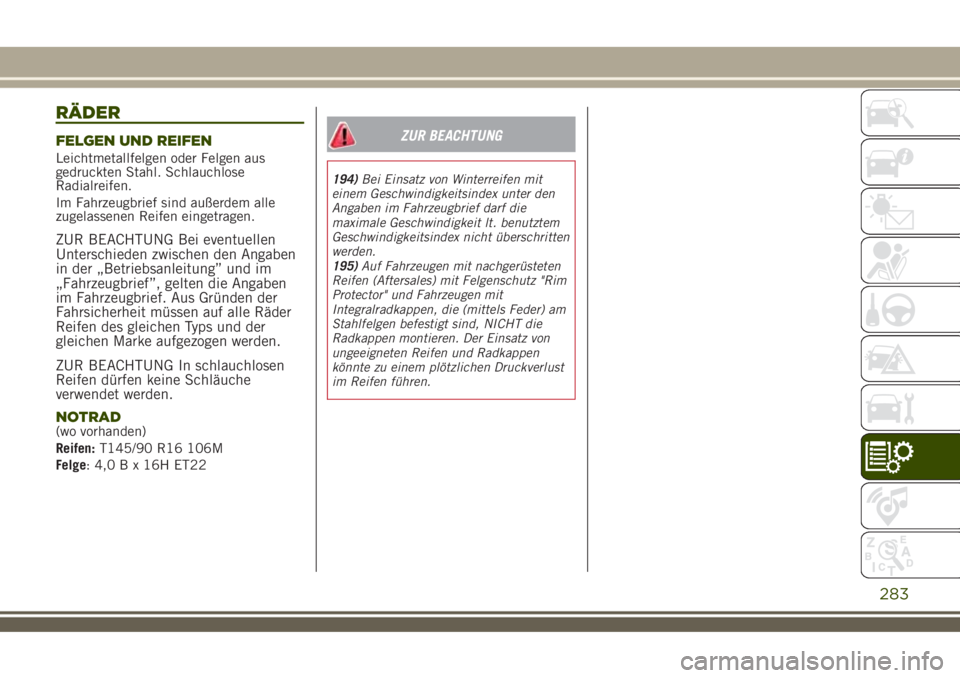

RÄDER
FELGEN UND REIFEN
Leichtmetallfelgen oder Felgen aus
gedruckten Stahl. Schlauchlose
Radialreifen.
Im Fahrzeugbrief sind außerdem alle
zugelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen den Angaben
in der „Betriebsanleitung” und im
„Fahrzeugbrief”, gelten die Angaben
im Fahrzeugbrief. Aus Gründen der
Fahrsicherheit müssen auf alle Räder
Reifen des gleichen Typs und der
gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche
verwendet werden.
NOTRAD
(wo vorhanden)
Reifen:T145/90 R16 106M
Felge: 4,0 B x 16H ET22
ZUR BEACHTUNG
194)Bei Einsatz von Winterreifen mit
einem Geschwindigkeitsindex unter den
Angaben im Fahrzeugbrief darf die
maximale Geschwindigkeit lt. benutztem
Geschwindigkeitsindex nicht überschritten
werden.
195)Auf Fahrzeugen mit nachgerüsteten
Reifen (Aftersales) mit Felgenschutz "Rim
Protector" und Fahrzeugen mit
Integralradkappen, die (mittels Feder) am
Stahlfelgen befestigt sind, NICHT die
Radkappen montieren. Der Einsatz von
ungeeigneten Reifen und Radkappen
könnte zu einem plötzlichen Druckverlust
im Reifen führen.
283

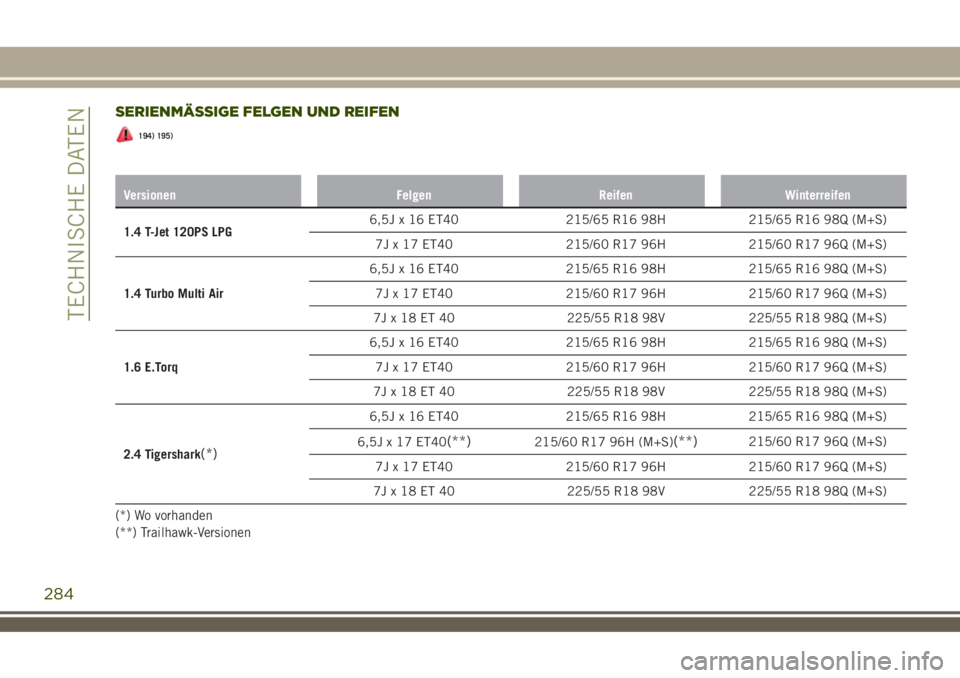

SERIENMÄSSIGE FELGEN UND REIFEN
194) 195)
Versionen Felgen Reifen Winterreifen
1.4 T-Jet 120PS LPG6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
1.4 Turbo Multi Air6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
1.6 E.Torq6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.4 Tigershark
(*)
6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(*) Wo vorhanden
(**) Trailhawk-Versionen
284
TECHNISCHE DATEN

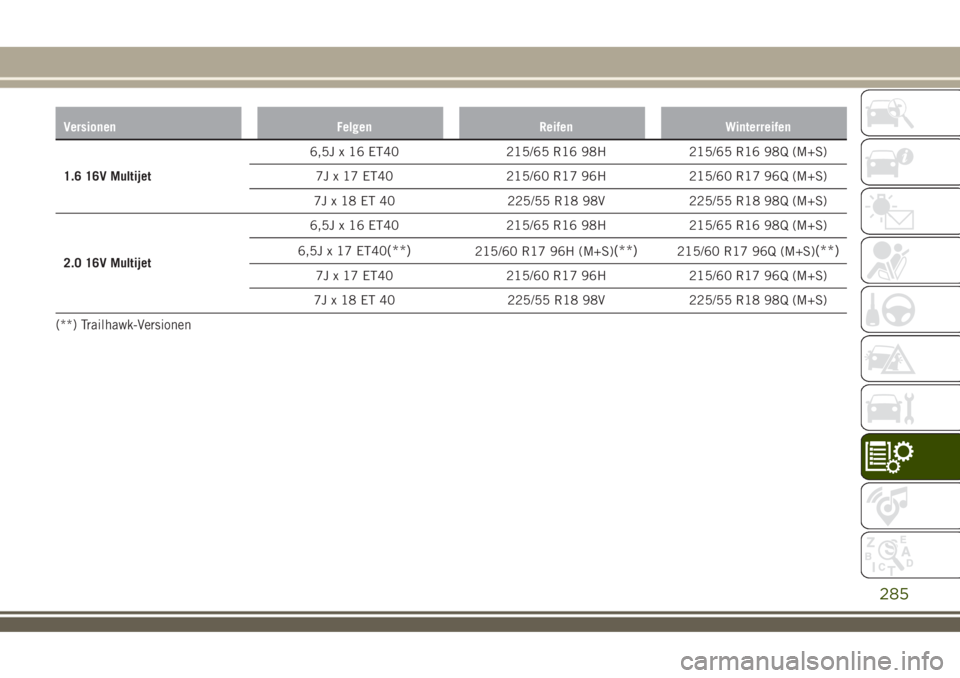

Versionen Felgen Reifen Winterreifen
1.6 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.0 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)(**)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(**) Trailhawk-Versionen
285

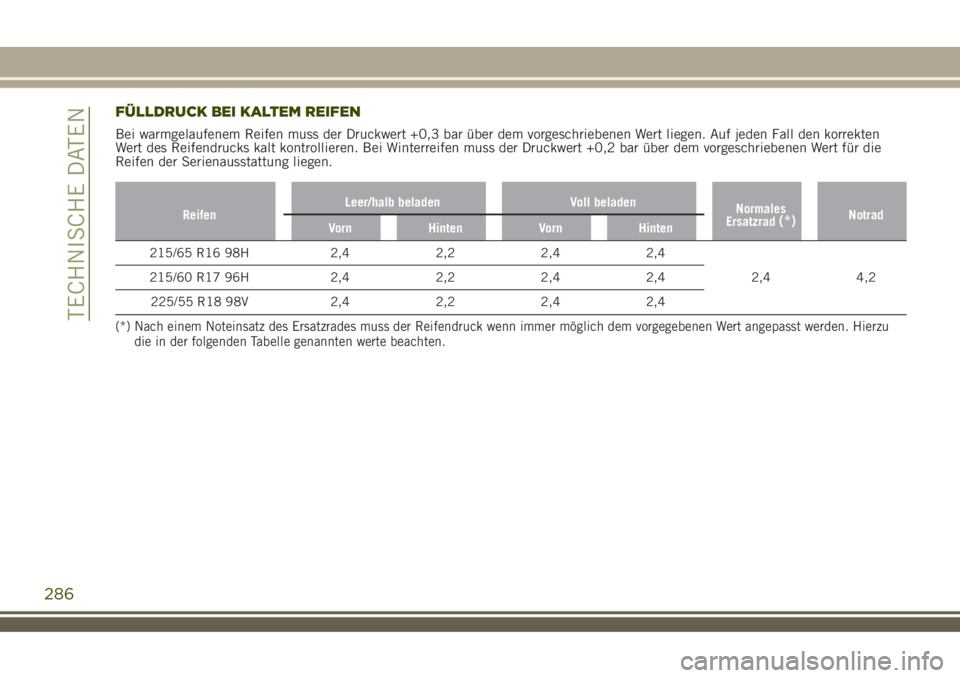

FÜLLDRUCK BEI KALTEM REIFEN
Bei warmgelaufenem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten
Wert des Reifendrucks kalt kontrollieren. Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die
Reifen der Serienausstattung liegen.
ReifenLeer/halb beladen Voll beladen
Normales
Ersatzrad(*)Notrad
Vorn Hinten Vorn Hinten
215/65 R16 98H 2,4 2,2 2,4 2,4
2,4 4,2 215/60 R17 96H 2,4 2,2 2,4 2,4
225/55 R18 98V 2,4 2,2 2,4 2,4
(*) Nach einem Noteinsatz des Ersatzrades muss der Reifendruck wenn immer möglich dem vorgegebenen Wert angepasst werden. Hierzu
die in der folgenden Tabelle genannten werte beachten.
286
TECHNISCHE DATEN

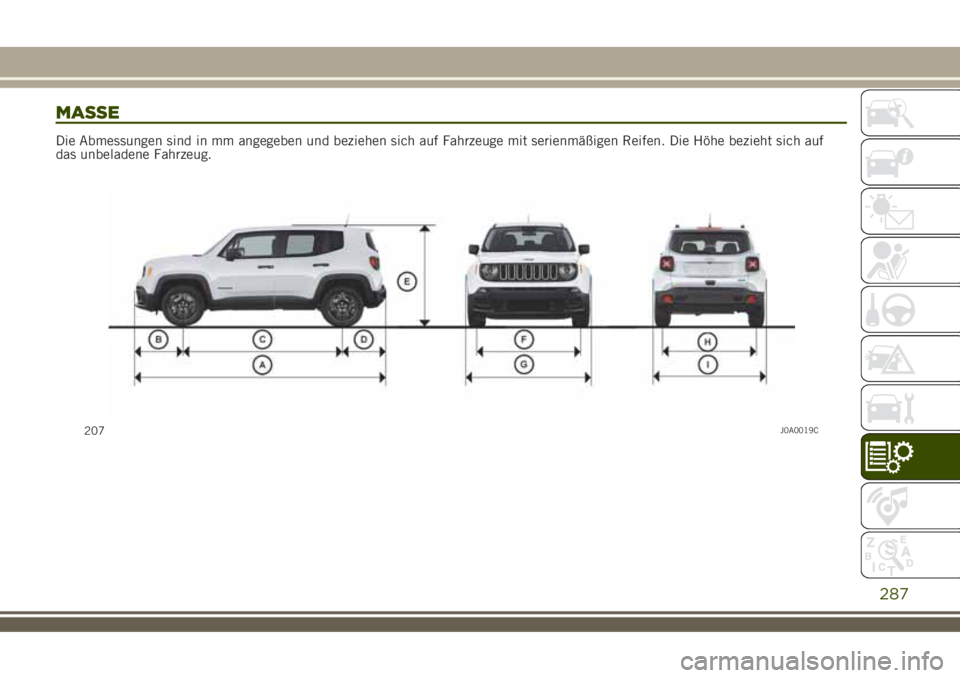

MASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf
das unbeladene Fahrzeug.
207J0A0019C
287

AB C DE(*)FGH I
4255 /
4259(**)892 2570793 /
797(**)1667 /
1697(***)1551 /
1541(**)20231553 /
1541(**)1805
(*) Trailhawk-Versionen: 1697 / 1727 (mit Dachreling)
(**) Trailhawk-Versionen
(***) Mit Gepäckträgern
